Опасно для жизни!!!ВОПы!!!

Альпийский стрелковый корпус. Р-н г. Россошь. Дивизии Юлия, Тридентина. Там гильзы- итальянские, каски- итальянские, весь хабар- итальянский. А по ВОПу- местные "спецы" говорят, что гранаты. По устройству информации не нашёл. Говорят, что у итальянцев гранаты без замедлителя. Вот я его и прикопал пока.



Так а шо тут скажеш?

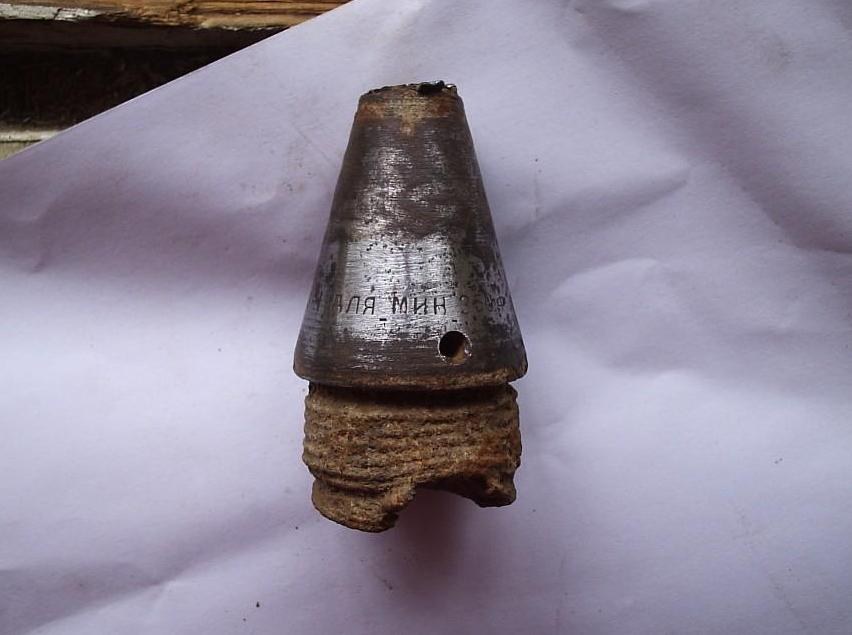

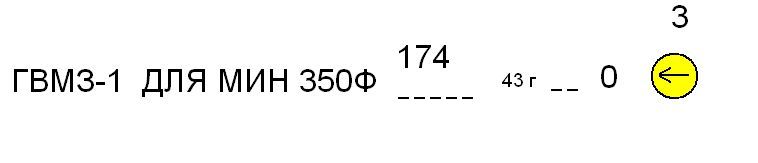

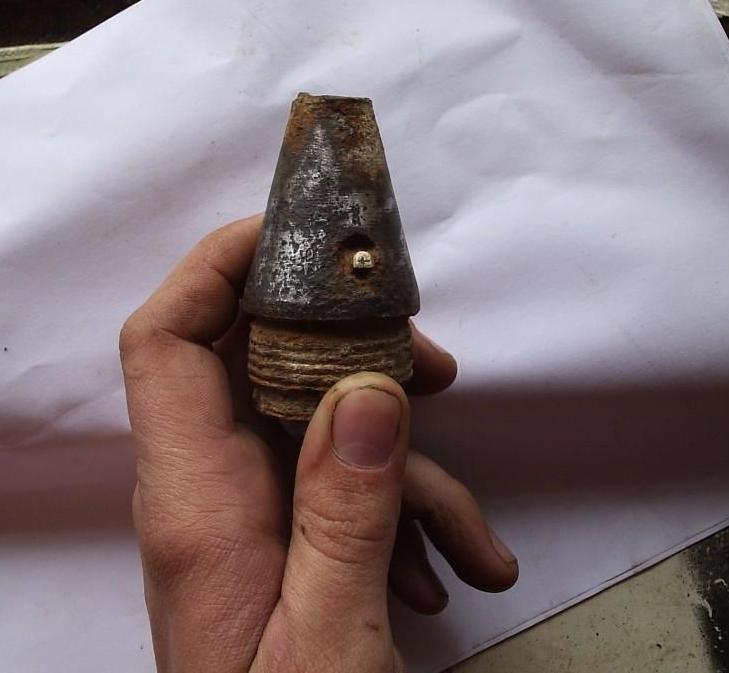

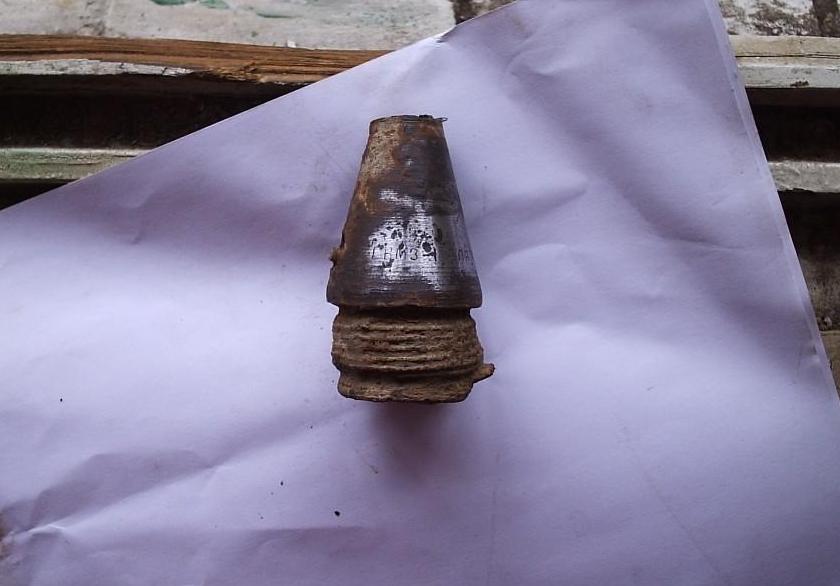

А вот так я смог прочитать надпись на взрываке. Желтый кружочек со стрелочкой - ето винт



Ганнибал - мы говорили про РГМ, а ты про ГВМЗ, хотя надпись наводит на смутные сомнения использования РГМ-ов в 120-мм ...

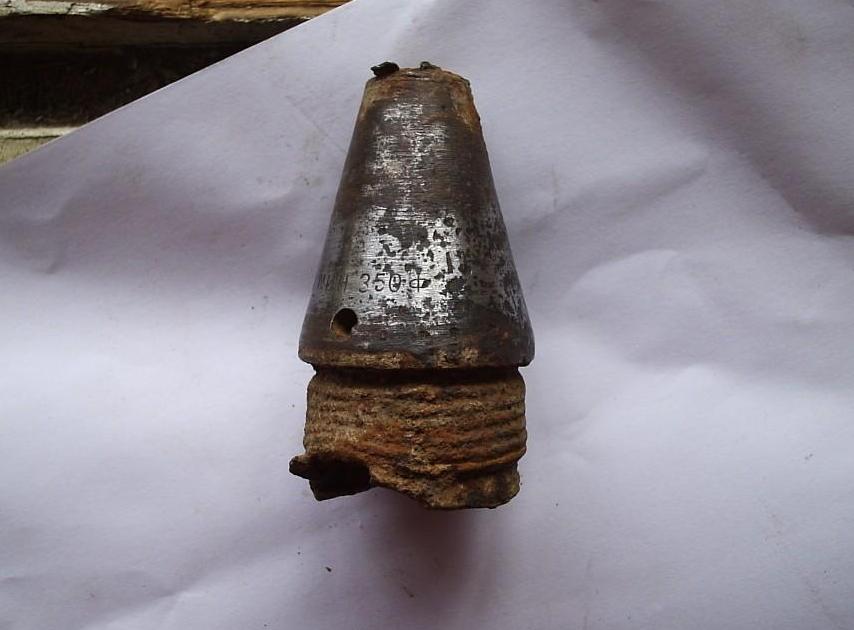

Найден ВОП- голова от снаряда. Немецкий.Сохранность идеальная.Маркировка AZ 23 bbc 42. В нижней части сбоку этого конуса- голова от шурупа и 3 обозначения: М, О, и V0,15 Можно поворачивать прорезь шурупа на эти обозначения.(Диаметр в нижней части- около 7 см в носу- пробка типа из пластмассы(была). Чего это и насколько опасно?
И как хорошо ковырять из мела- идеальная консервация...



У вас немецкий головной взрыватель AZ23. bbc - код предприятия выпустившего его, 42 - 1942 год. "Шуруп" это установочный кран, "v 0,15" - установка с замедлением 0,15 секунды, "М" - инерционное действие, "О" - мгновенное. Если взрыватель сработавший (порванная резьба снизу, отсутствует детонатор, сильные помятостиeek) - то он абсолютно безопасен. Иначе будут проблемы...



Спасибо за моё счастливое детство. AZ 23 не битый, не стреляный.
Из него вытекла вода. Майор боеприпасник-оружейник сказал что оно абсолютно безопасно.(что О- это 0) Пытался разобрать, но засомневался. А так его в болото? И замочить в воде перед транспортировкой?
--------------------
Хорошо, что на морде растут глаза.



А у нас во дворе кто -то с верхних этажей на асфальт миномётную крылатку кинул. Не сработала...
----------------------
Хорошо, что на морде растут глаза.



Придурков везде хватает
По взрываку - нужно фото, иначе - выкинь!

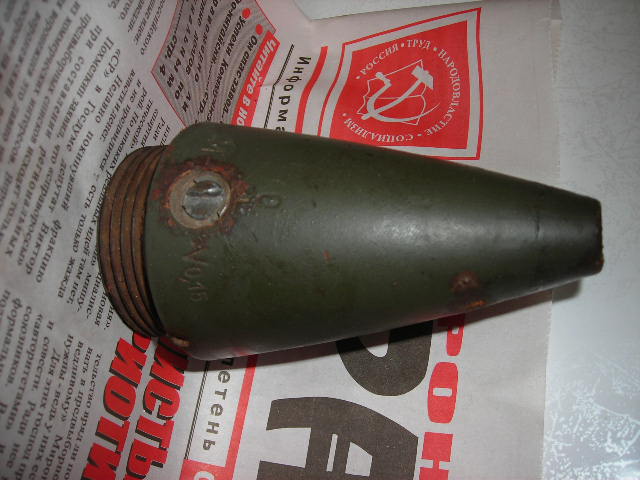

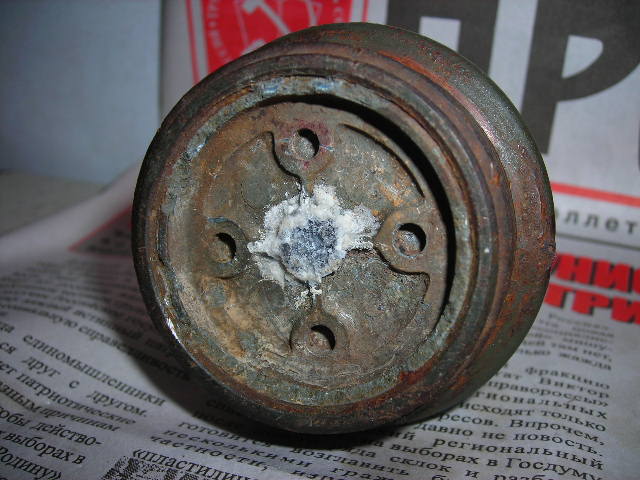

Вот фото. А в носе типа пробка была. Я её удалил...



На схема Вашего взрывателя видно, что самая опасная часть - пороховая петарда, а если Вы выливали из него воду, как говорили ранее, то от пороха там уже ничего не осталось! Поздравляю с отличным экспонатом! Схему выложу немного позже.



http://gallery.crimea.nu/main.php/v/Project+NOmAD/sev/rpg-40.JPG.html

Суббота была солнечной



Спасибо за информацию, а то я уже думал это утопить.
Ещё нашёл гильзу от сорокапятки- удобная вещь- в ней штыки и прочий длинномер отмачиваю. Только капсюль вызывает сомнения( можно ли его как-нибудь?- от ДШК гильзы капсюль дезактивировал молотком. Жалко молоток...



В смысле "Жалко молоток.." ??? По теме: гильза стреляная - никаких проблем, не стреляная - люди кажется лимонной кислотой (точно не помню, считай вру ) заливают на пару дней и все... На тризне был топик про это, но тризна "оффлайн" ...

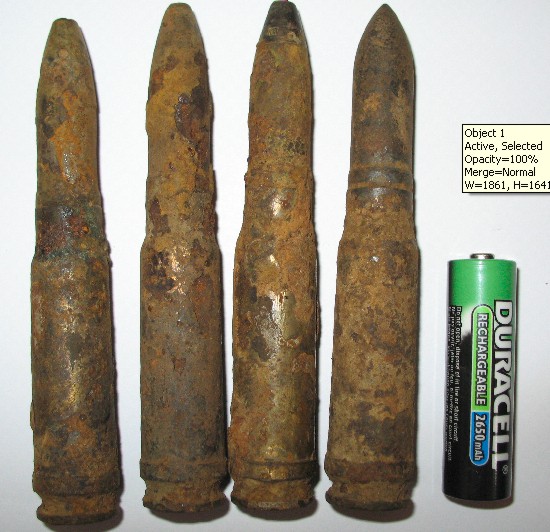

Про ДШК- нашёл целый патрон с прикольным сердечником( наверное, карбид вольфрама). "пулю" вынул, порох высыпал. Утверждениям "капсюль- сгнил" не поверил. Молотком его. В линолеуме дырка= 2 калибра. Молоток отделился от ручки и хлопнул об батарею. У охотничего ружья капсюль состоит из стаканчика, накрытого фольгой. Один мужик ковырял его из гильзы. Сработало. Фольга пробила бедро. Поступил ко мне. Искал сначала москитом под кожей, а потом послал на рентген.
Так вот фольга лежала НА БЕДРЕННОЙ КОСТИ !!! Пришлось оставить.
А у сорокапятки капсюль- ого-го. Но я в ней в лимонной кислоте штык 2 недели отмачивал.

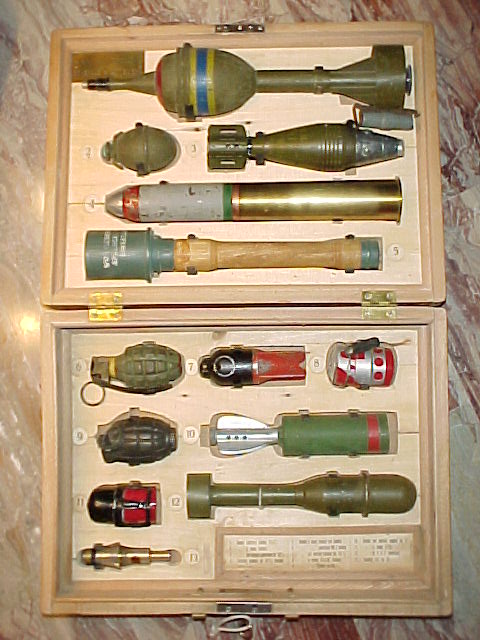

Нашёл! 3 месяца искал!!Итальянскую. Под номером 7!! Наверное, редкая вещь, хочу макет, но пока прикопал, устройства не знаю. Кроме этого фото ничего не нашёл пока. Буду благодарен за любую информацию .Их нашёл 6 шт. Вот такой сложный случай...



Фермер
Как она точно называется, поищим тогда тебе схему....



von Goltz так точно! Спасибо что помог с названием. Вот по иноземному описание бяки, мож кто и переведет?! Увы схему взрывателя и разрез этой минки выложить не получается могу сбросить на мыло.
--------------------------------------------------------------------------------

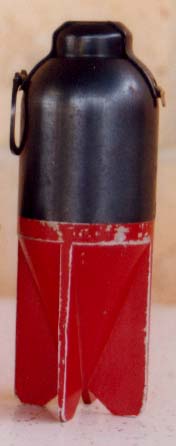

Whitout any doubt 's worlds most complicated light mortar with a very complicated light shell. The 45/5 modello Brixia mortar was the standard light battalion weapon in WW2, one of the many inefficient and strange designed weapons the poor but brave Italian soldier was sent to the front with. As can be seen the weapon could be folded up to a small 15,5 kg (34,18 Lb) pack with a cushion plate that could be carried as a backpack. On top of the weapon a 10 round magazine was placed, holding the propelling cartridges. By pushing the handlever forward the breech opened and the mortar rounds were hand fed into the breech one at a time, closing the breech by pulling the lever back automaticly loaded a propelling cartridge. A gas port was used for varying range. Against the disadvantage of the too light shell and it's poor fragmentation were two advantages; the weapon was very accurate and the rate of fire was very high. Some were used by the Germans who called the weapon: 4,5 cm granatenwerfer 176 (i).

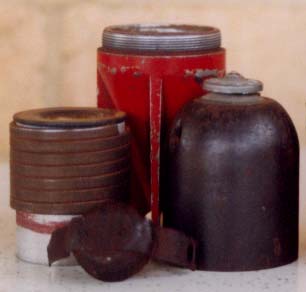

Functioning of the shell: Before firing the ring on the left side of the shell is pulled out, releasing the protective cover and removing the transport safety (brass strip on ring). On firing , the setback causes the safety device (brass pin left) to move down into its slot. This safety device consists of a short brass pin which projects into one of the holes in the rotating disc and prevents the disc from rotating. Four light brass spring strips hold the pin in the forward position. The same mechanism (green ring) is placed around the firing cap (brass rod with blue channels), preventing the detonator from moving. On firing both are set back, freeing the firing cap and the rotation disc. During flight, air passes through the oblique holes on the edge of the disc. The firing pin, being prevented from rotating by the square shape of the portion moving into a square shaped channel, is thus moved down toward the firing cap. On impact, the detonator rides forward on the spring and hits the firing cap (red). The flame now travels down the holes (blue) into the detonator, exploding the shell. Note that in rest, the firing cap rests on a lead seal. The shellbody is made of steel, the tail of is made of cast aluminium. The inner parts are contained in a aluminium container that is surrounded by a prefragmentated steel wire for extra fragmentation.

Further data Calibre: 45mm (1,77 inch). Barrel length: L/5,4 (260 mm, 10,2 inch). Elevation: 10 to 90 degrees. Traverse: 20 degrees. Mv.: 83 m/s (272 ft/sec). Minimum range: 322mtrs (352 yards). Maximum range: 356 mtrs (586 yards). Shell weight: 0,465 kg (1,025 Lb).



Она!!! Я то я ещё час искал в инете информацию, не нашёл.
Одно отличие- не было: кольца, ленты, на носу отсутствует диск, который вижу на фото. На носу по центру торчит маленький тонкий штырь- около 0,5 -1см длиной, рядом с ним- ещё один такой же. Насколько оно опасное и какой представляет интерес? Сохран хороший- из мела...



Да взрыватель там хитрожо.ый. Сремная штучка от коварных макаронников. Шансов склеить ласты многовато. Так схема тебе нужа? Давай мыло или выкидываю их нафиг...



Вот схема сией болванки и принцип действия. Источник:"Справочник по патронам , ручным и специальным гранатам иносранных армий" 1946. Полное название девайса:45-мм мина-граната к миномету Бриксиа 35. Действительно очень редкая. Самое что обидно - я еще вчера знал, где она есть (схема), но т.к. файлик *.djvu пришлось качать ридер.
