нужны чертежи для штыка к98

Колеги, помогите пожалуйста чертежами по штыку к98 уж некак не могу найти.. уже перерыл поисковик как мог..
п.с. на форуме искал.. нашел.. но там помоему ссылка битая. с ув. гифас)



вы наверное это искали, но чертеж не тот http://reibert.info/forum/showthread.php?t=71893



да.. но чертеж действительно не тот =(

матерьял уже сегодня подогнал (рессора автомобиля) а чертежей нет и нет образца с которого размеры снять можно..



Решились сделать реплику ? На Вашем фото укажите какие размеры интересуют , снимать подробные размеры с образца и делать обмеры очень трудоёмко . Нет на месте образца ?, в Израиле этот штык официально был на вооружении .



ну ежели рукоять как у бучера то это меньше головной боли.. тогда нужны будут только размеры лезвия..

может и был на вооружении в израиле.. но он уже где то богом забыт.. я лично один раз его видел в живую

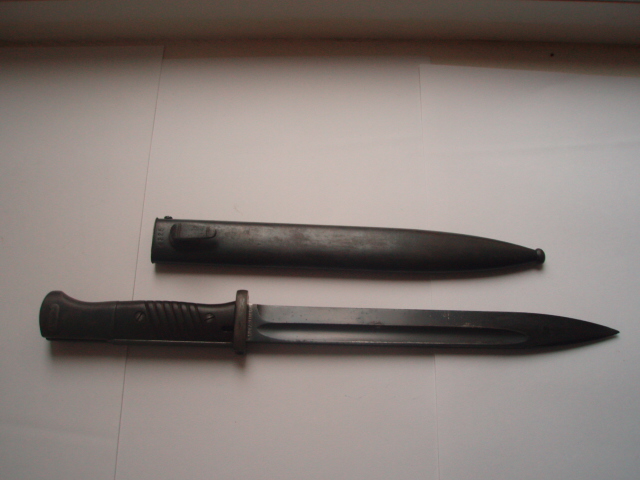

Этот штык нового образца , накладка рукояти прямая .



Здесь посмотрите накладки , пластину .http://feldjager.info/viewforum.php?f=17



это хорошо, но по самому штыку ни милиметра.. =(

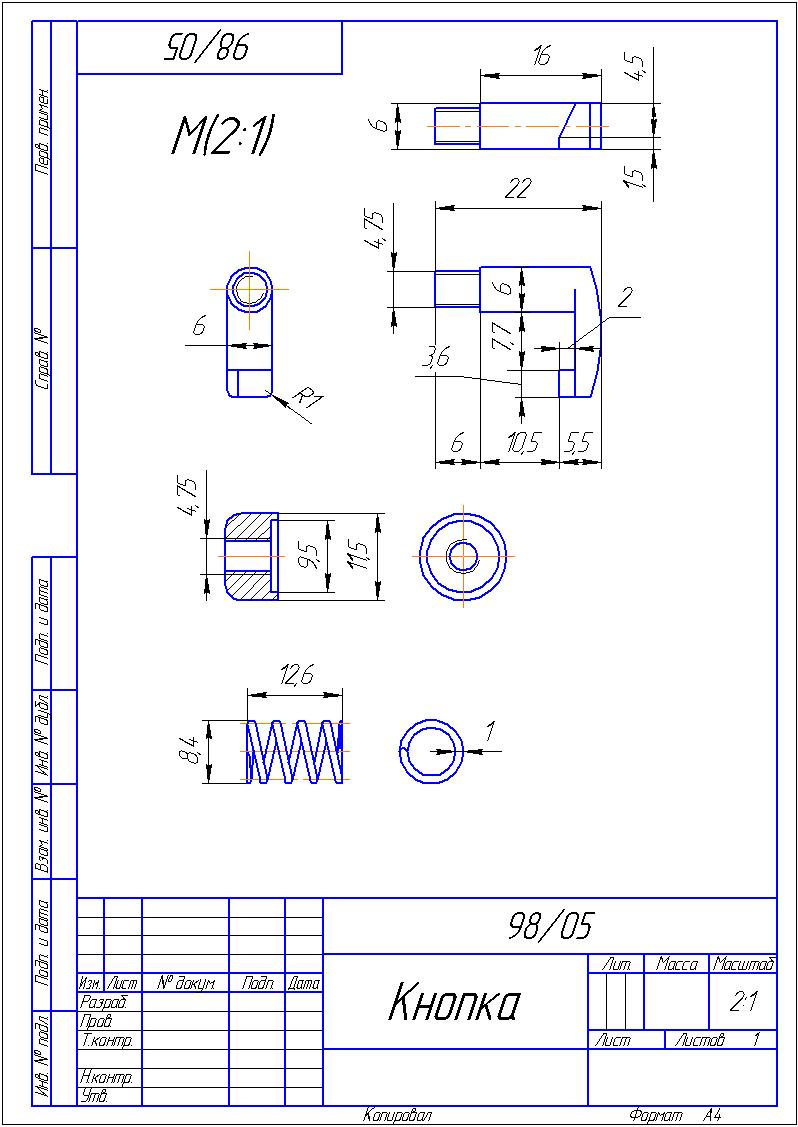

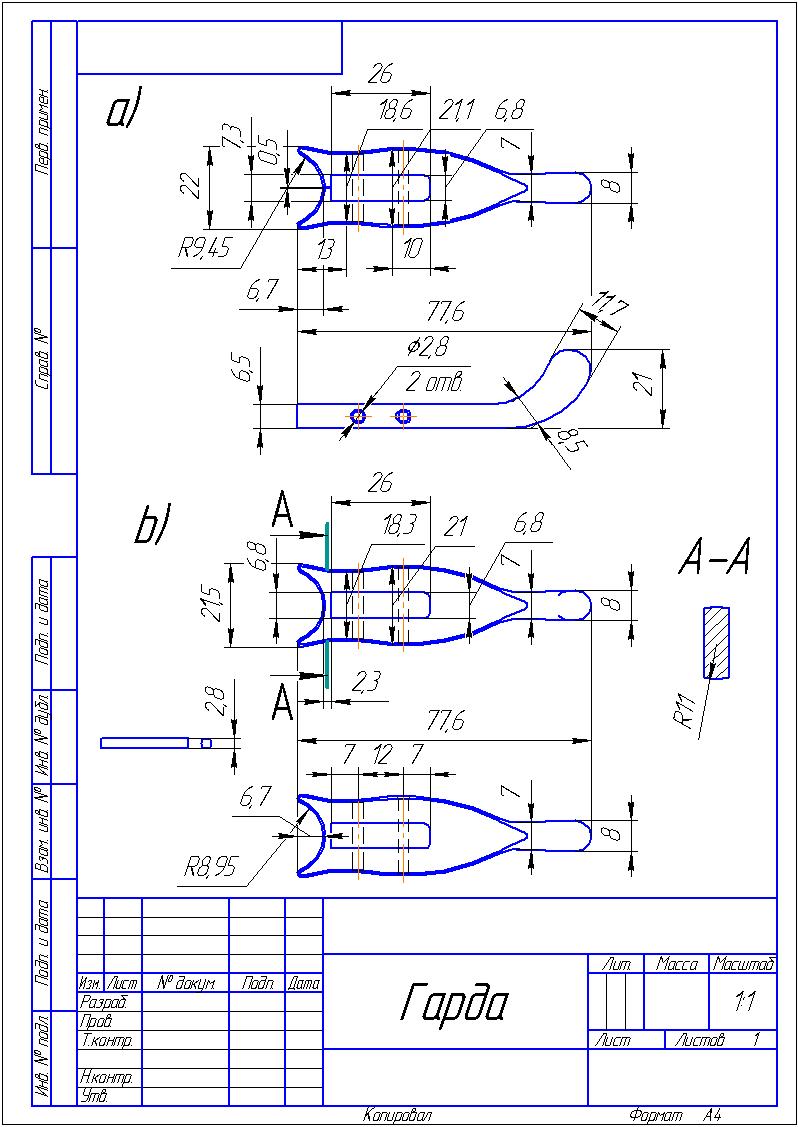

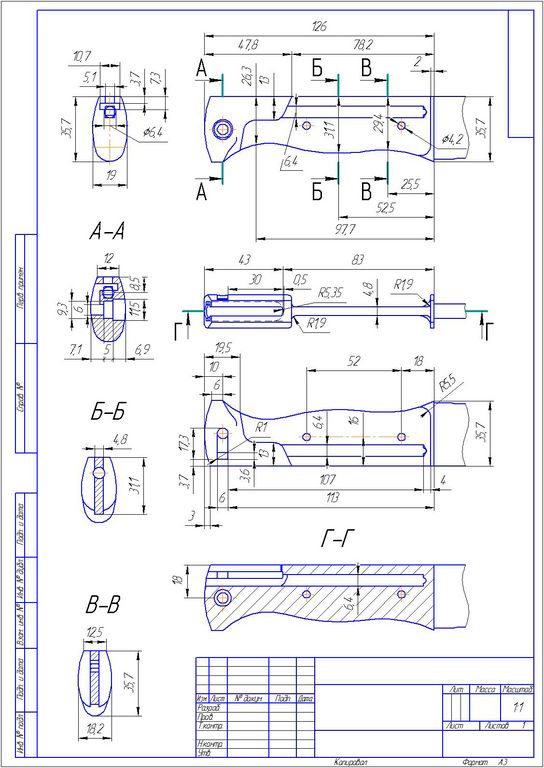

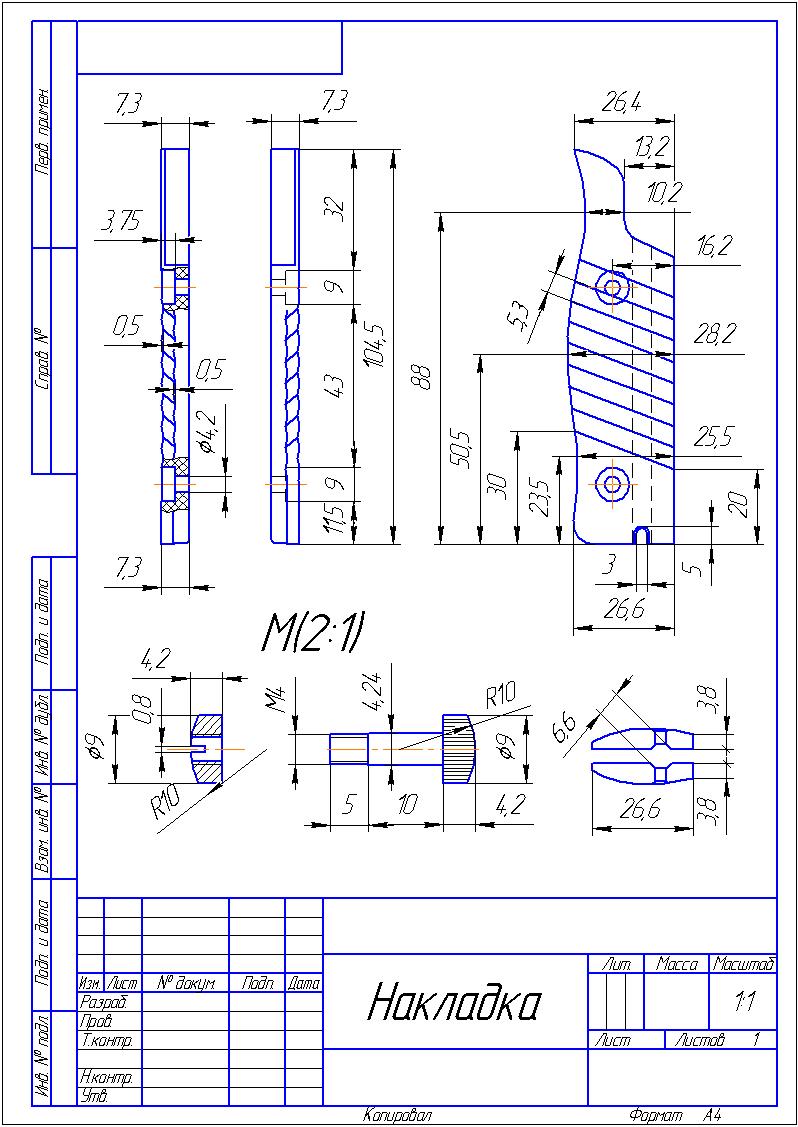

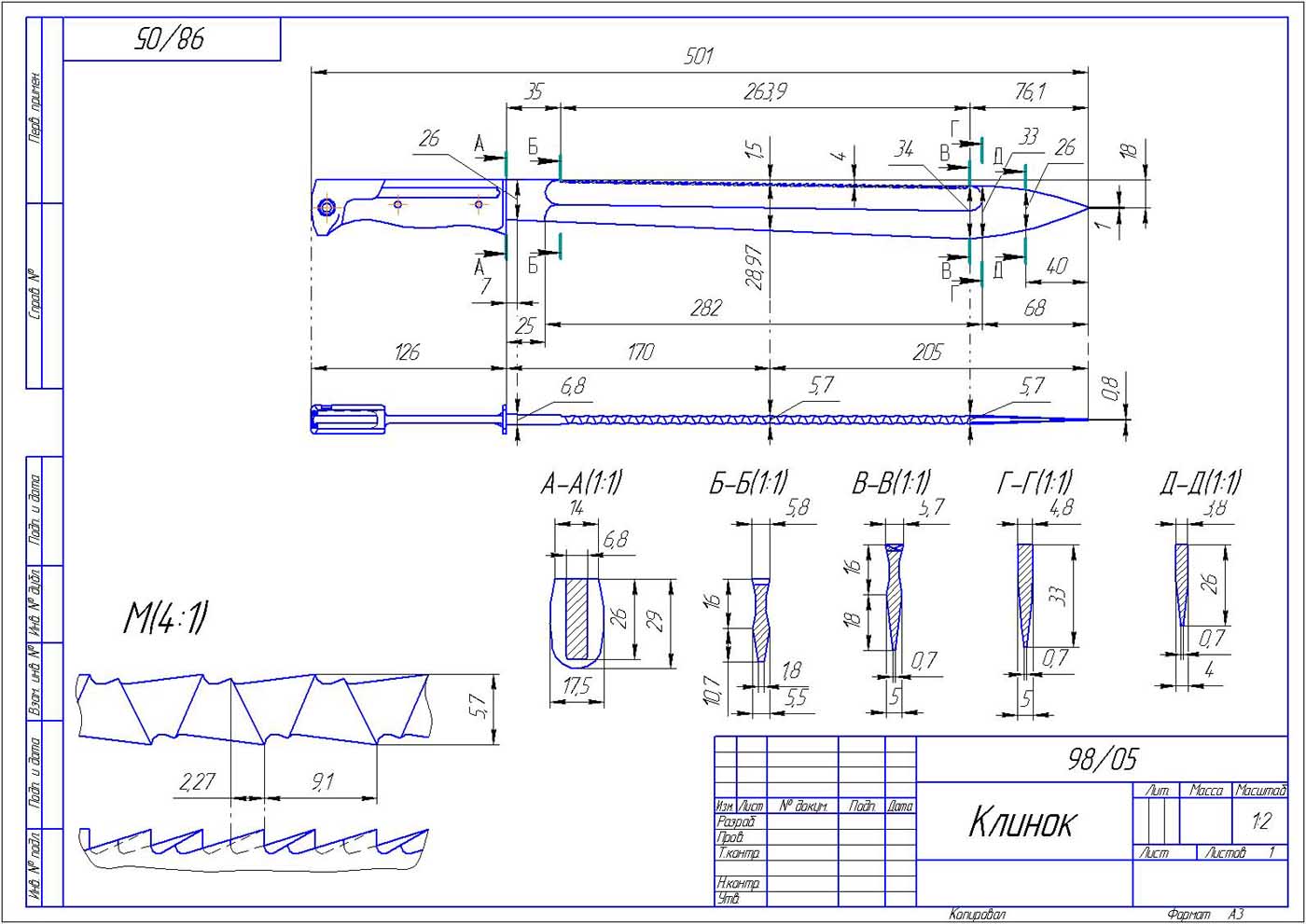

ловите



может это пригодится



Информации выложили полно , её можно можно взять за основу , хорошо бы если Xaim показал чертёж лезвия на одном посте , а то плохо читается .Гарду можно взять от бучера , только окочание должно быть не заострённое с каплевидным утолщением , а закруглённое . У бучера рукоять отковывалась за одно целое с клинком , у нового тоже такое встречается , но в основном головка делалась отдельно и припаивалась латунью к хвостовику клинка , буртика возле гарды не было в этом случае .



огромное человеческое СПАСИБО!!!! =)) наконец!!!!!))



спасибо)



Извините за качество, это то что нарыл в инете

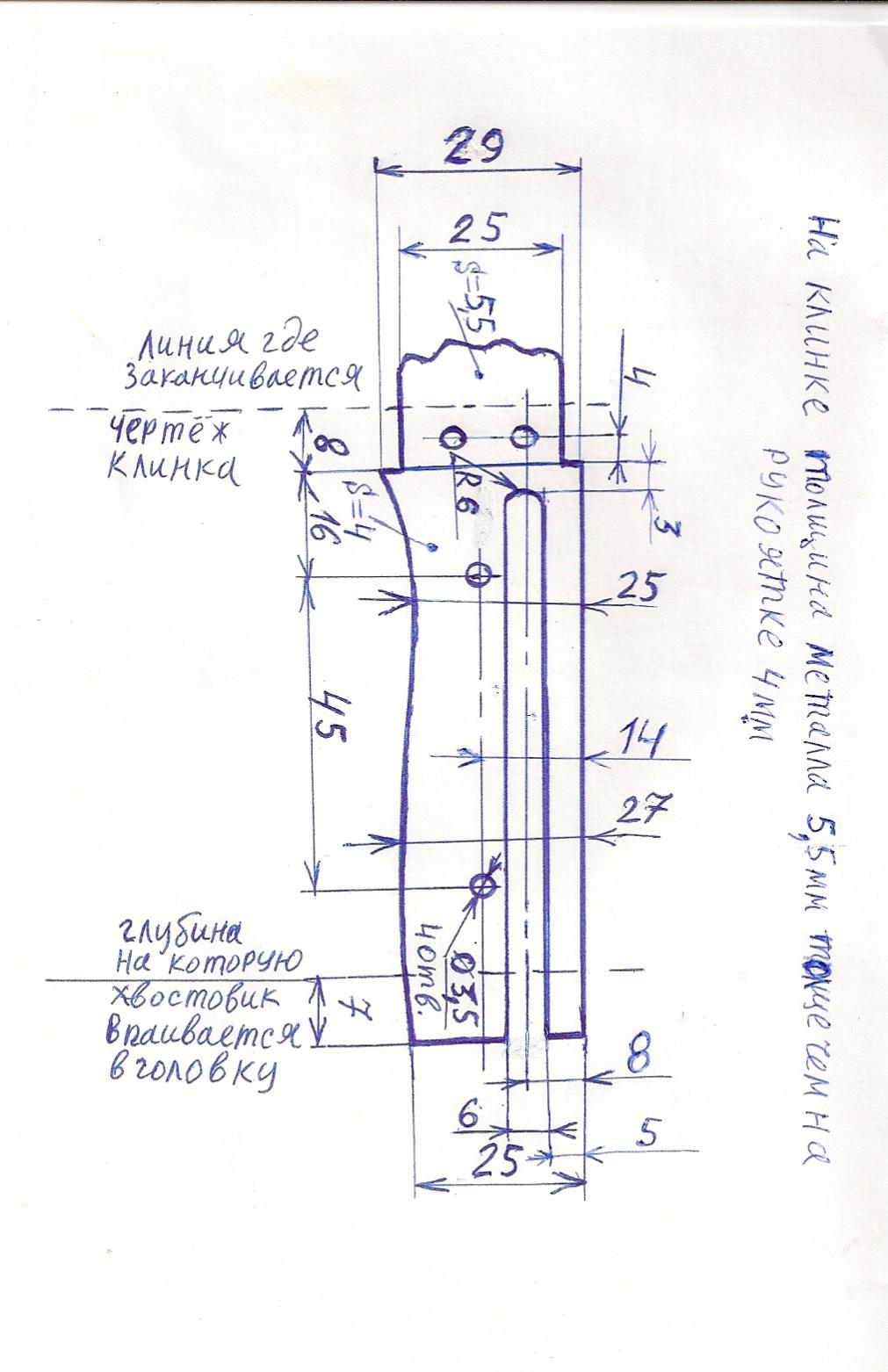

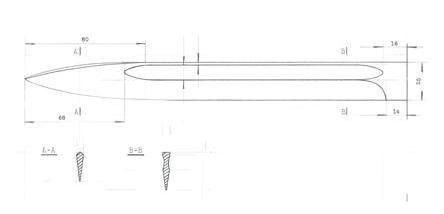

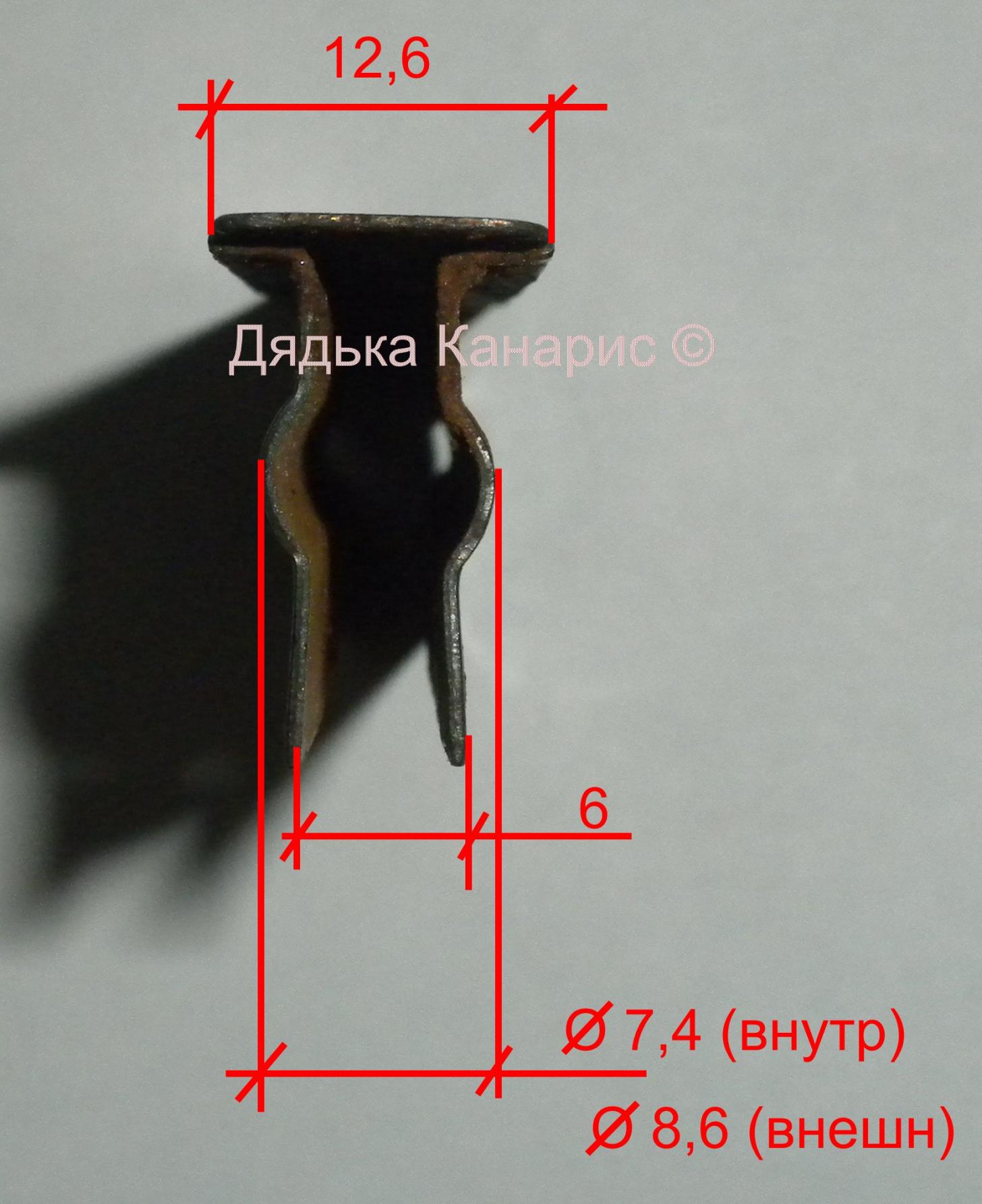

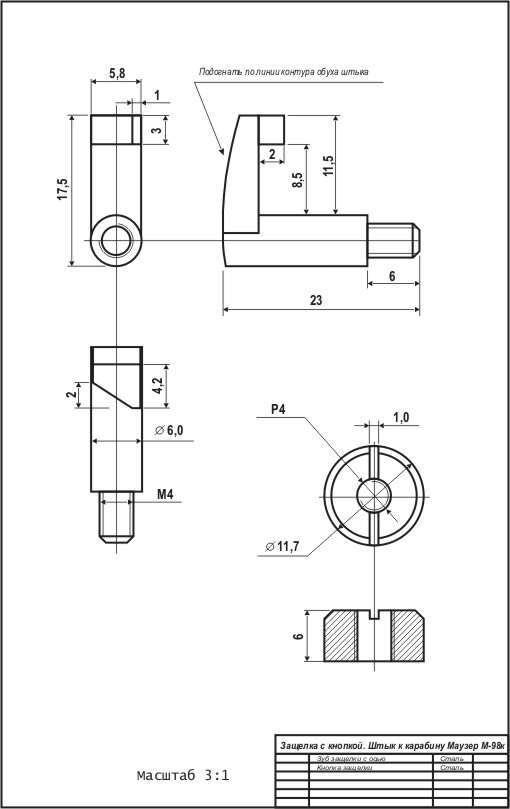

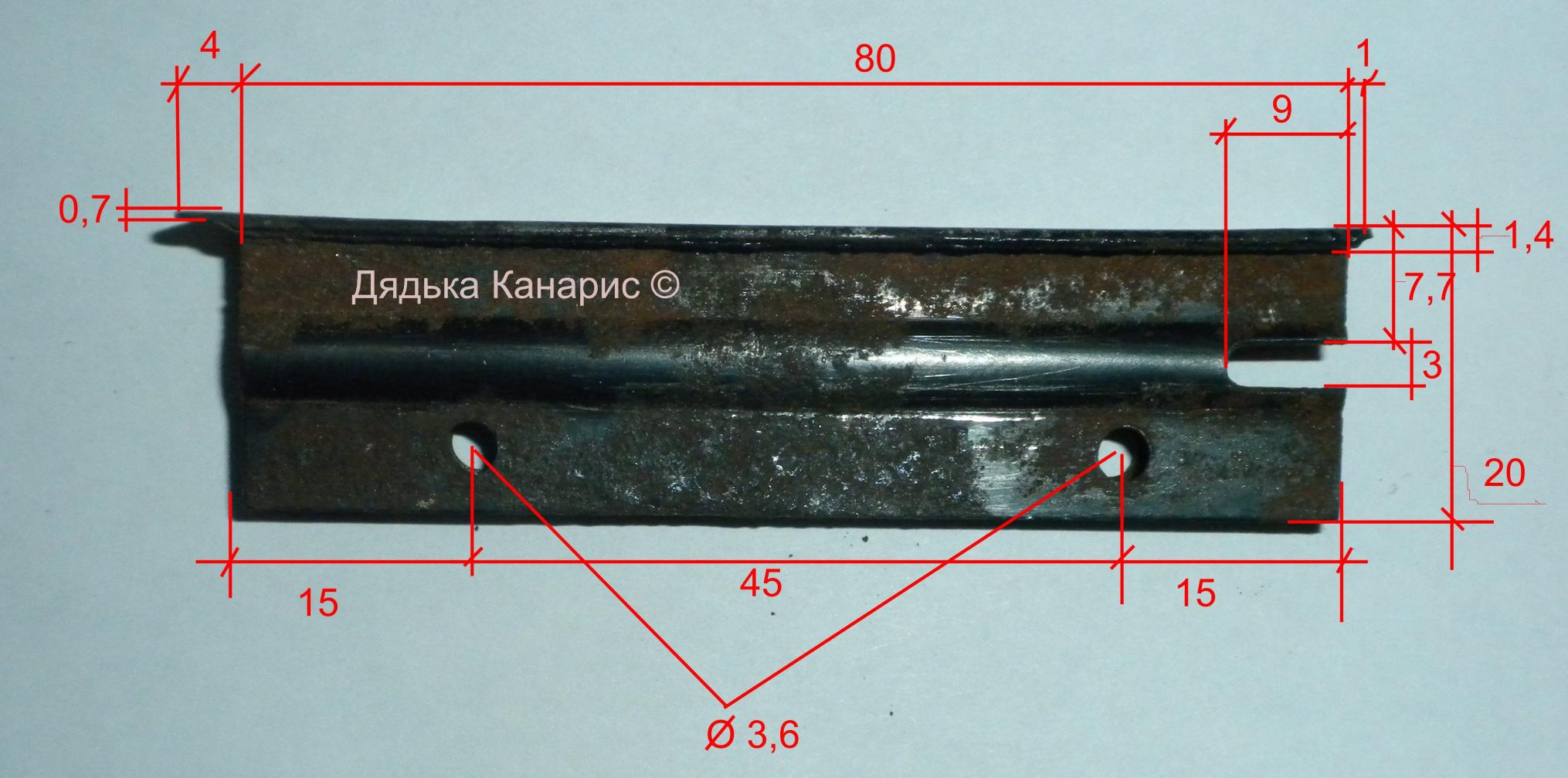

Вот приблизительные чертежи, снятые с реальных образцов.

Вот хороший штыковой форум если что.



Ооо) эти чертежи вобще супер.)) какраз на выходных буит чем заняться) Огромное спасибо) надеюсь чертежи пригодятся не только мне))

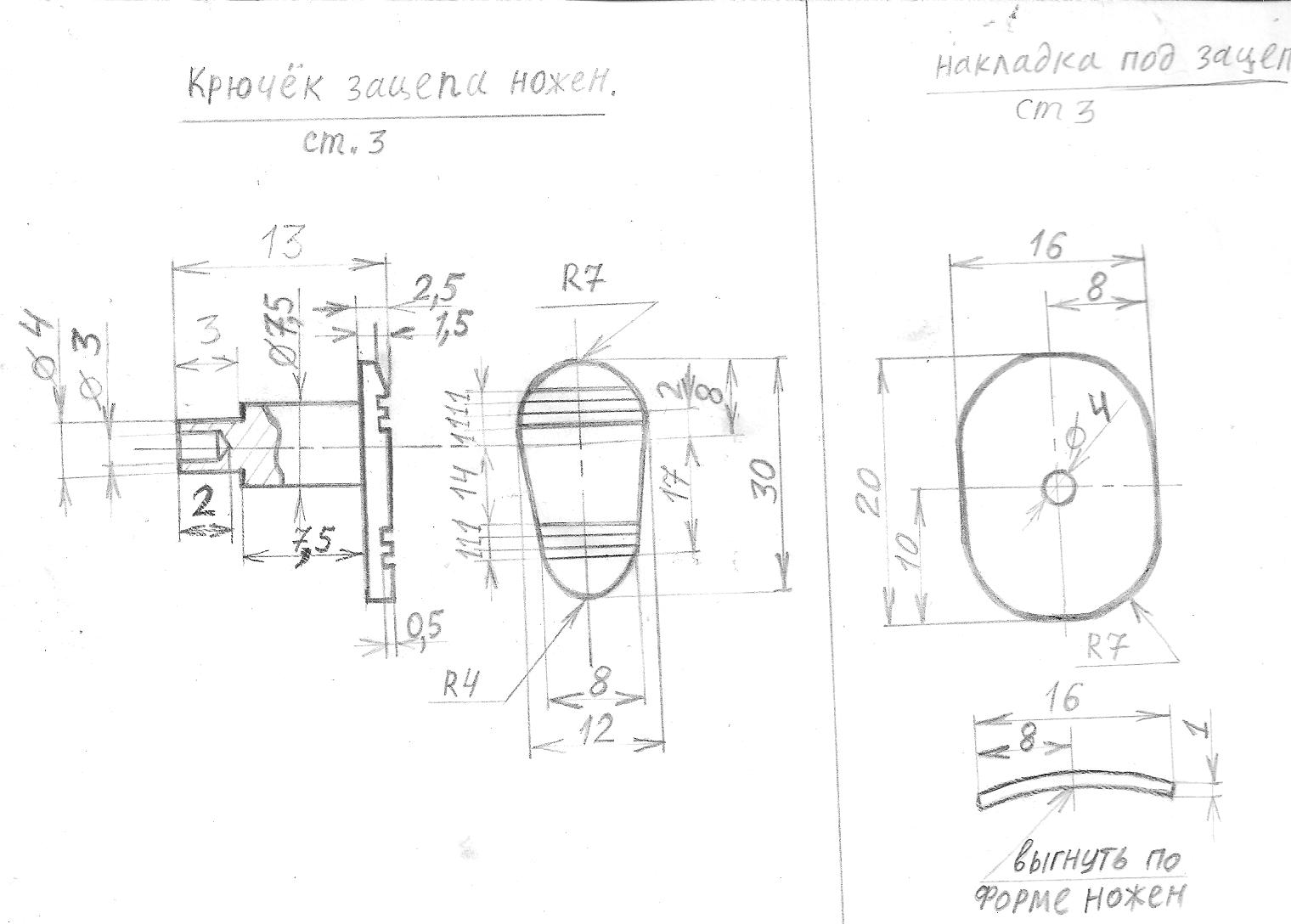

Попозже обмерюю головку и ножны , дело трудоёмкое , и время надо нарисовать правильно , по технологии сборки ,сначала надо надеть гарду на пяту клинка плотно выемкой со стороны обуха , потом просверлить пяту .



Ооо.. мне еще отрезать нужный кусок над и выровнить его немного..)) потом вырежу контур и тогда уже буду думать что где сверлить и вырезать а может и выпиливать...)



Если у Вас заготовка из рессоры, то надо отпустить хотя бы на газу постепенно уменьшая пламя , обрезать болгаркой , можно в мангале засыпав углями и дать естественно остыть .



колега по работе еще посоветовал ери остывании.. джать три дня.. тогда он отпускается до конца)

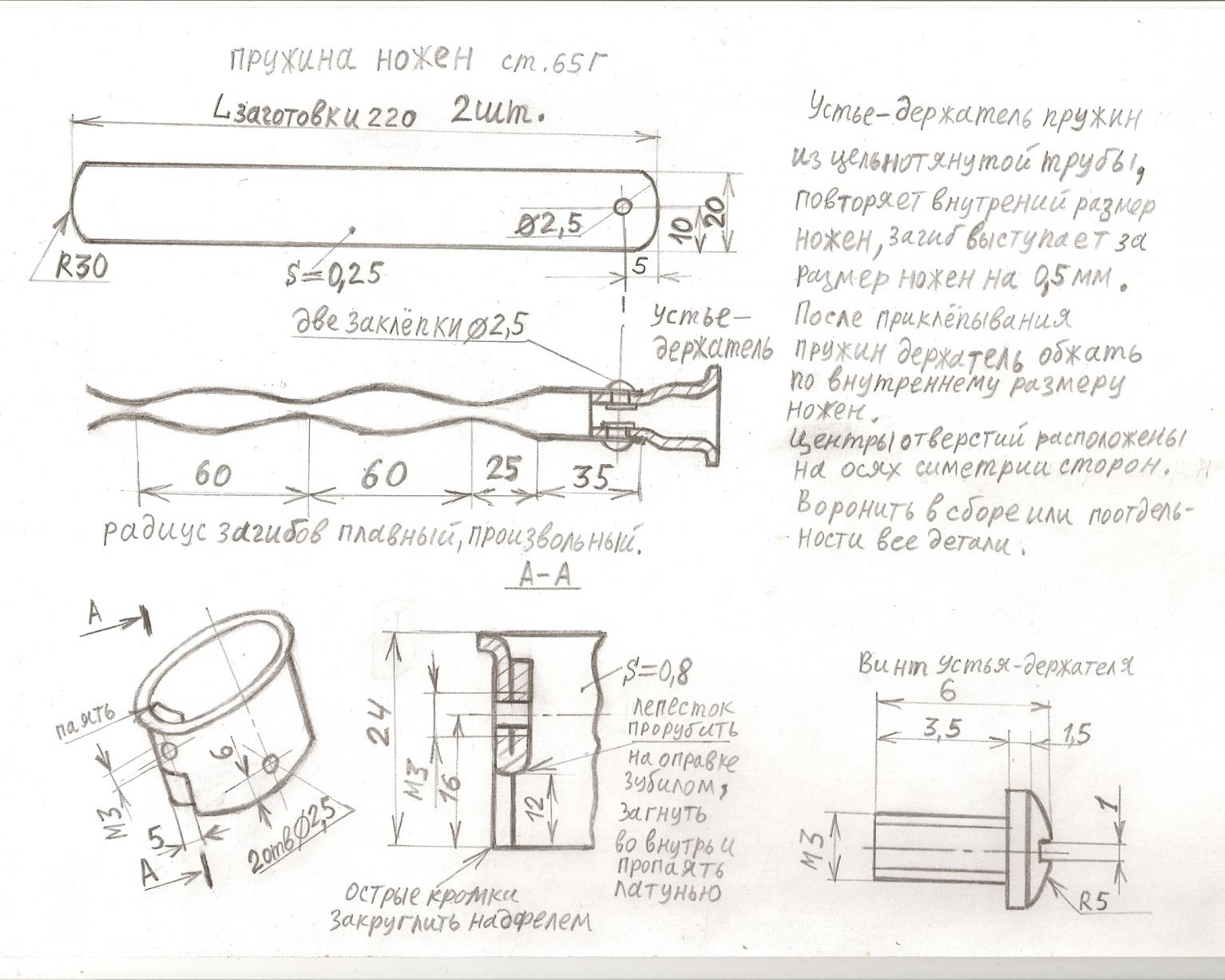

Пружины делаются из стали 65г или часовой пружины нужного размера , более доступный материал это металлическая линейка, надо закрепить её на ровной поверхности разметкой вверх клеем , взять брусок с наждачной бумагой и возвратно-поступательными движениями , равномерно нажимая на брусок, сошлифовать разметку и уменьшить толщину линейки , отверстие в ней пробивается стальным дюбелем на наковальне потом обточить круглым алмазным надфилем отверстие и отрихтовать или просверлить отверстие победитовым сверлом .Отверстие под винт в устье лучше разметить по отверстию в ножнах .



спасибо) вот какраз чартежи переношу на бумагу)



Вот ещё немного информации , а вось сгодится http://trizna.ru/forum/viewtopic.php?t=33305



Спасибо) блин... мудрёный форум.. там чтоб зарегистрироваться целое дело..)



вот
