нужен чертеж

Доброго времени суток!

Очень нужен чертеж дерева (ложе) к винтовке Мосина - с размерами
мож у кого есть, мож кто ссылочки даст интересные??



http://reibert.info/forum/showthread.php?t=102627 вот тут глянь



Готовый в сети не встречал. А делать.....коллега, я немножко в черчении разбираюсь и скажу вам, что меня б и палкой не заставили (хотя есть с чего). По вышеприведённой ссылке размеры так, для общего развития, не более. Технически подкованные меня поймут.



Есть желание с деревом поработать и небольшей опыт, но чертеж нужен
не охота 400 грн отдавать за ложе готовое...

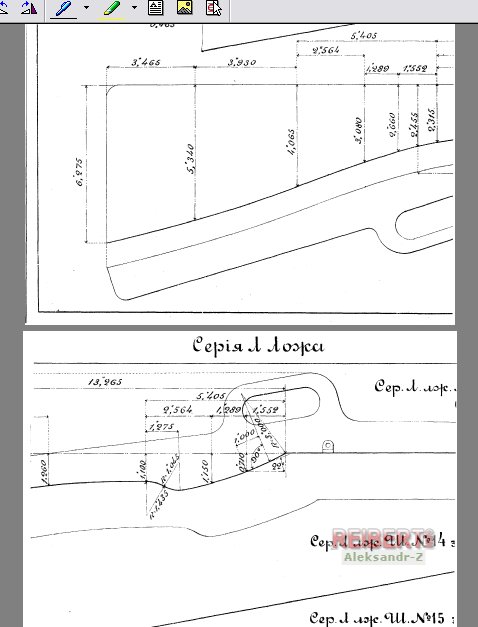

короче вот вам ссылочка. там есть атлас чертежей на лекала для изготовления ложа для пехотки,казачей и драгунки. http://upload.com.ua/link/902235630



К сожалению в архиве только титульный лист от вышеупомянутого атласа



У меня чертежи открылись, всё ссылкой нормально



у меня не работает ссылка
открывается только пол заглавного листа.......



камрады! не надо паники ! все нормально работает. открывается программой для просмотра факсов и изображений.



У меня тоже только титульный лист
Если у кого открывается - выложите сюда пожалуйста



инструкция к пременению атласа.
1. скачать архив.
2. разархевировать в текущую папку.
3. нажать на иконку атласа правой кнопкой мьіши, найти строку откріть с помощью:
4. вьібрать программу просмотра изображений и факсов.

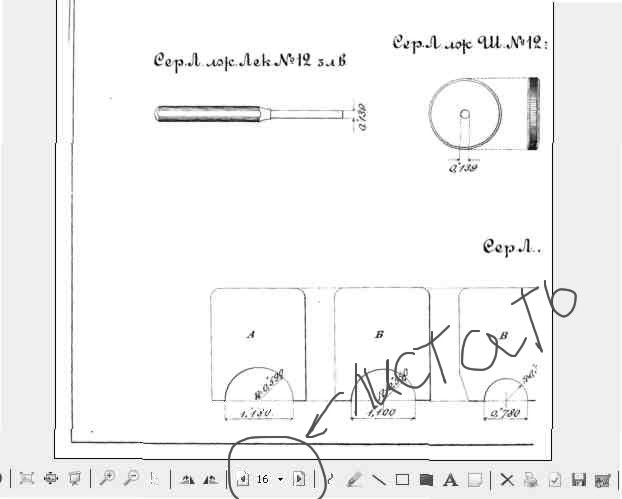

5. листать как указано в скрине преведеном ниже.



а у меня обычный ACDSee открывает...главное файл разархивировать...
