Новоград-Волынский УР

Тема у розділі 'Фортифікація', створена користувачем alex_welt, 30 гру 2007.

  1. alex_welt

    alex_welt Leutnant

    Рейтинг:
    2
    Відгуків:
    3
    Лоти
      на продажу:
    0
      продані:
    8
    Повідомлення:
    1.479
    Адреса:
    Nord Ukraine
    Вечер прошел в теплой и ... в общем все хорошо


    Images:

  2. Цікаві лоти

    1. 550 грн.
    2. 150 грн.
    3. Немецкие наушники - Kopfhörer Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie...
      1500 грн.
    4. 300 грн.
    5. З болота.Метал крепкий.На одному крипіжу навушників загнуті краї, на фото видно.
      200 грн.
  3. ZIDANE 2

    ZIDANE 2 Schütze

    Повідомлення:
    20
    Здраствуйте, можете дать инфу по Новомиропольском направлении,будет интересно все: от исторических собитий до размещений дотов, хочу их все облахить осмотрется, просто как историку интересно

  4. alex_welt

    alex_welt Leutnant

    Рейтинг:
    2
    Відгуків:
    3
    Лоти
      на продажу:
    0
      продані:
    8
    Повідомлення:
    1.479
    Адреса:
    Nord Ukraine
    Это замечательно, что интересует - прямо Все. Потерпите немного, надеемся что книга об укрепрайоне, которая будет выпущена уже в этом году удовлетворит все ваши запросы.

  5. ZIDANE 2

    ZIDANE 2 Schütze

    Повідомлення:
    20
    будет наверное інтересно

  6. ZIDANE 2

    ZIDANE 2 Schütze

    Повідомлення:
    20

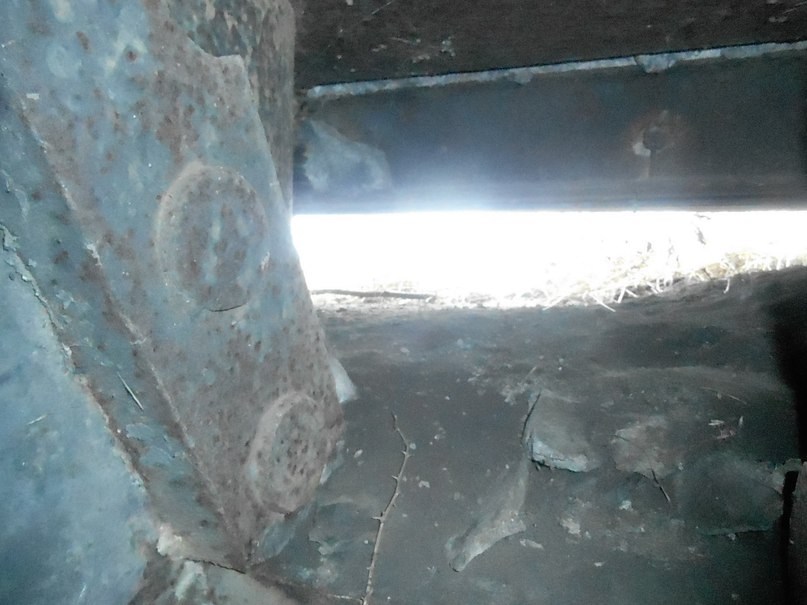

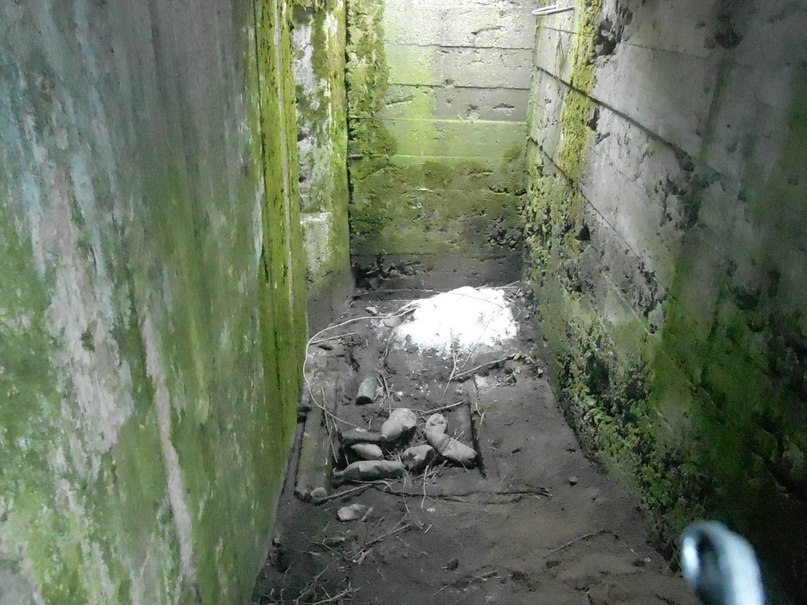

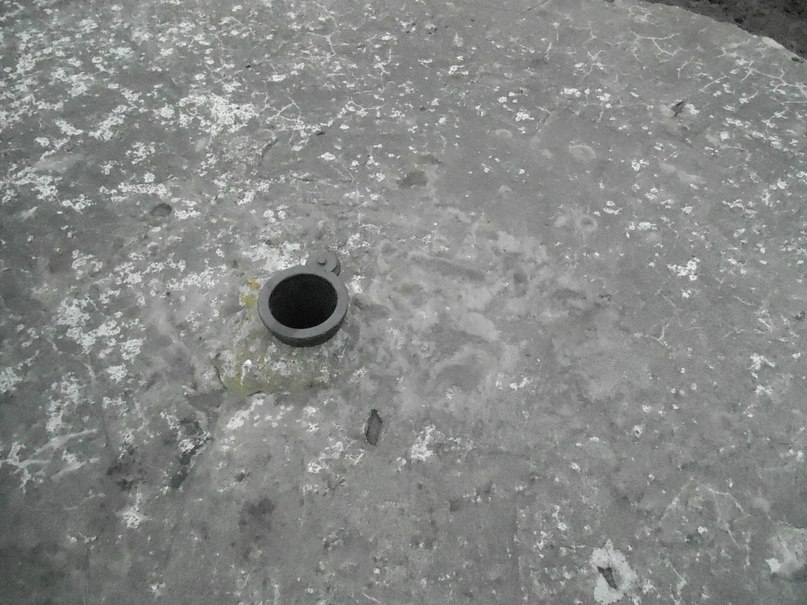

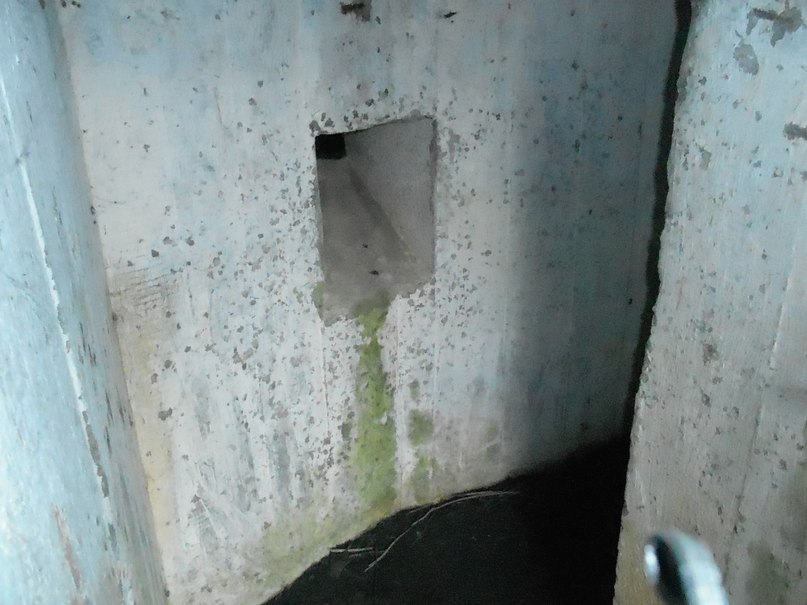

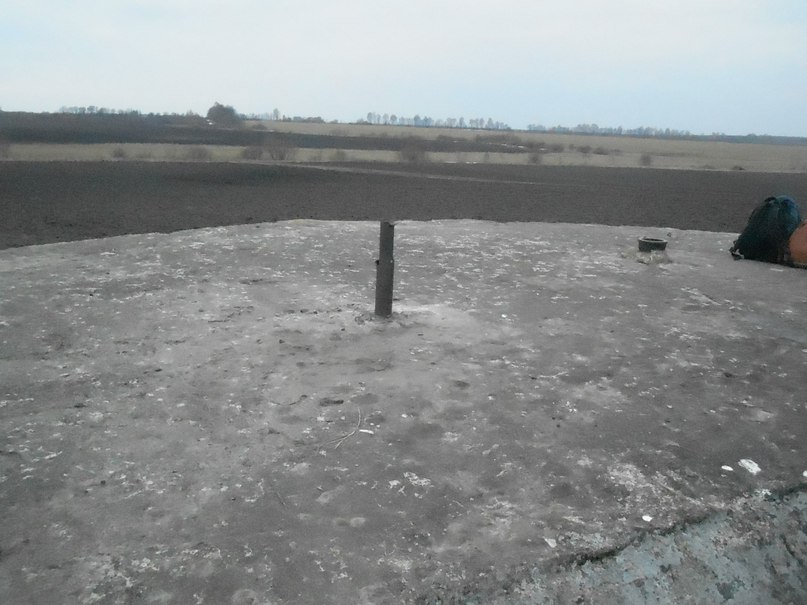

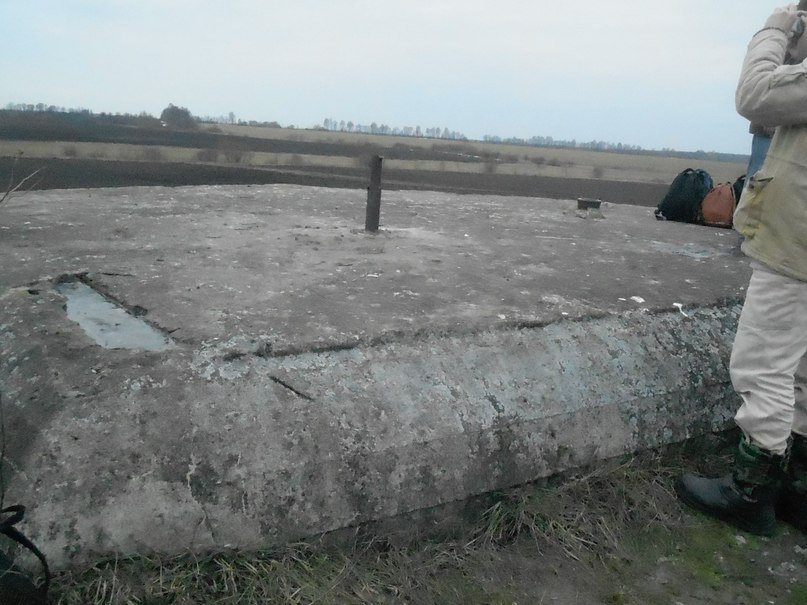

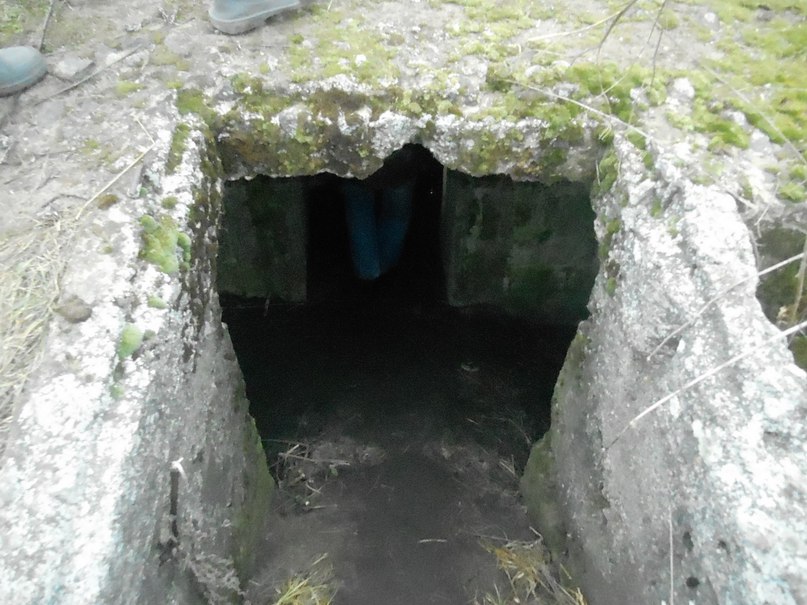

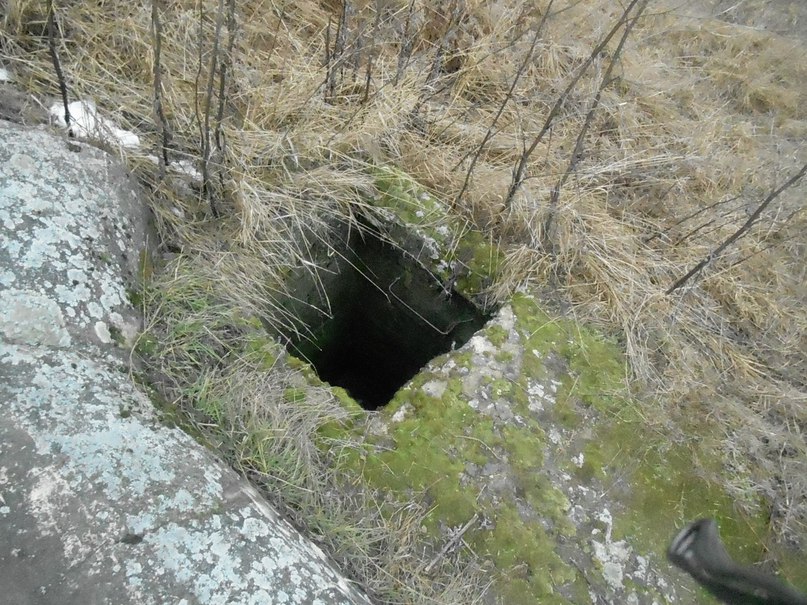

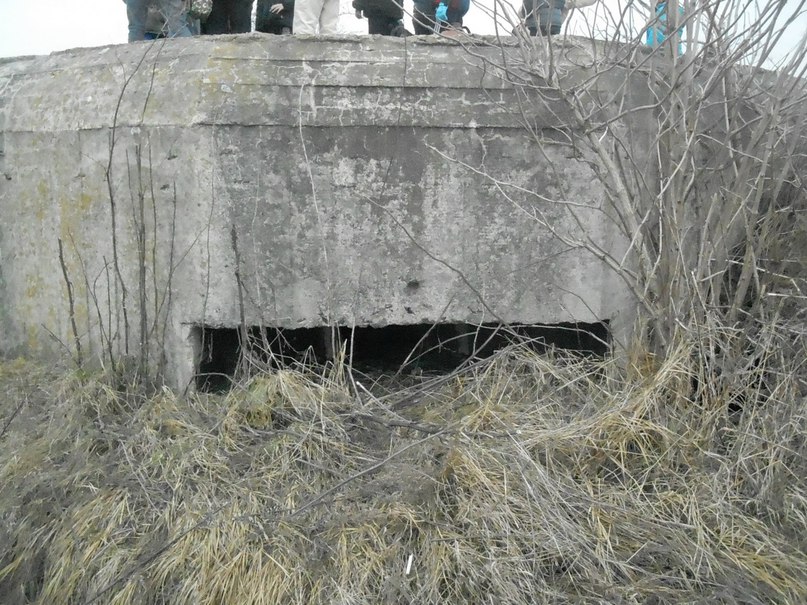

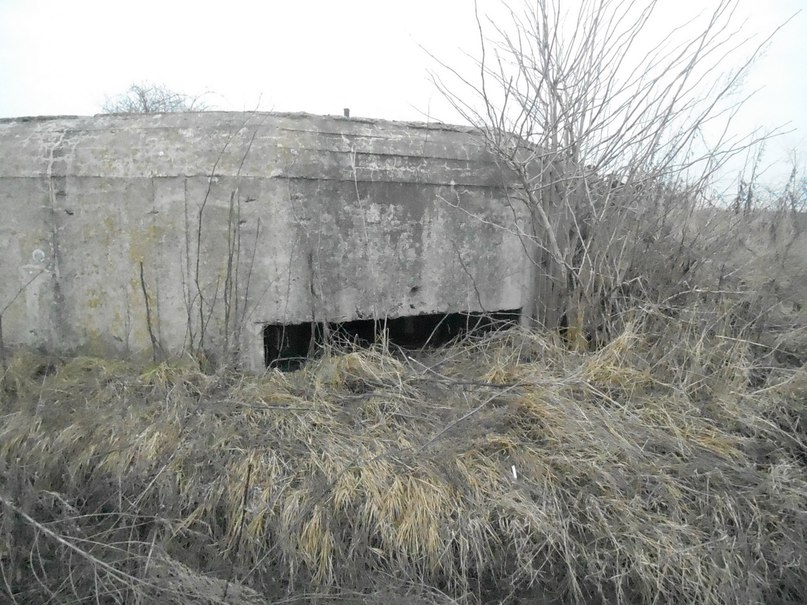

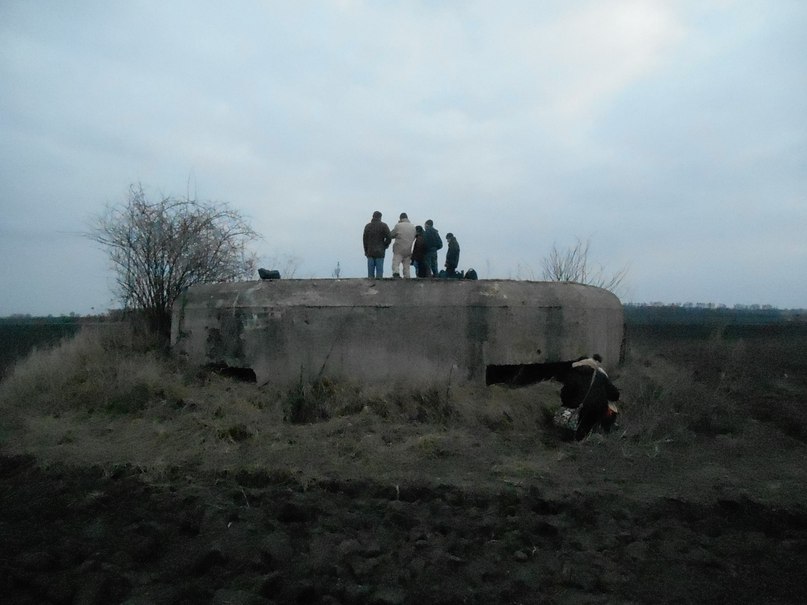

    4Uk-SDrnSwA.jpg 8zeBgmNUeew.jpg BCk_bRvuKpI.jpg bgMdoYDVvRo.jpg biCP_l61uYc.jpg D_mH8mRcPsU.jpg DHdIX_sioIQ.jpg DN0yGfeDQ_Q.jpg


    Images:

  7. ZIDANE 2

    ZIDANE 2 Schütze

    Повідомлення:
    20
  8. ZIDANE 2

    ZIDANE 2 Schütze

    Повідомлення:
    20

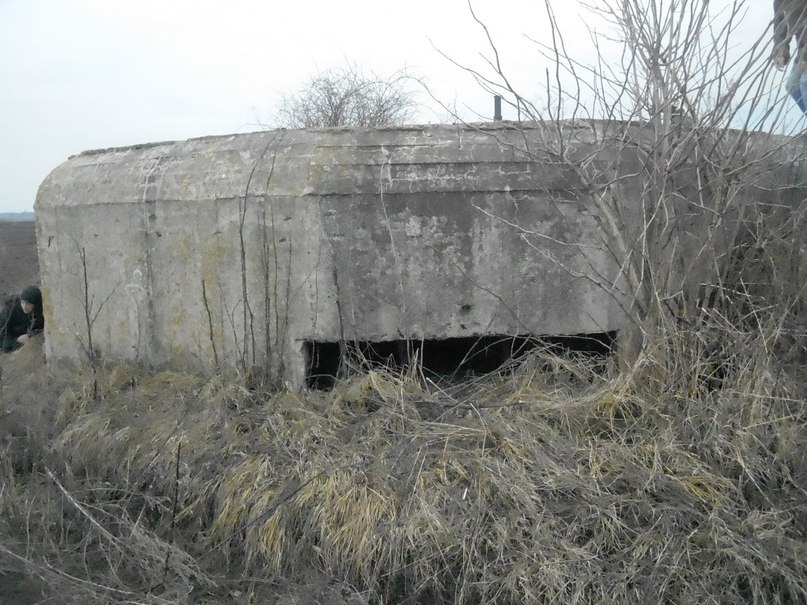

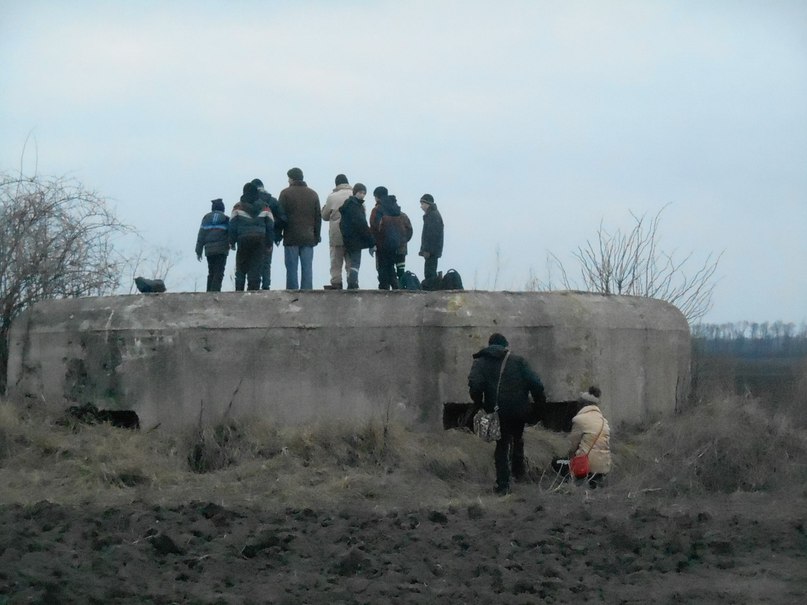

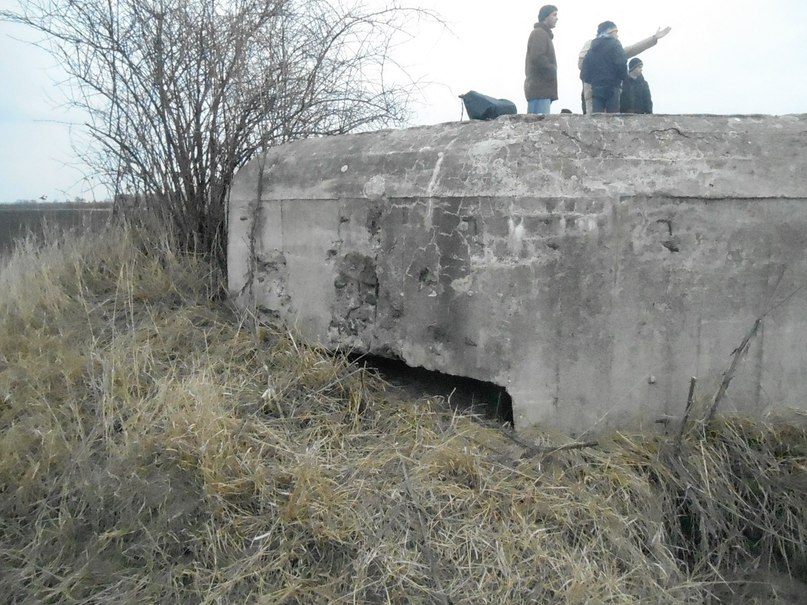

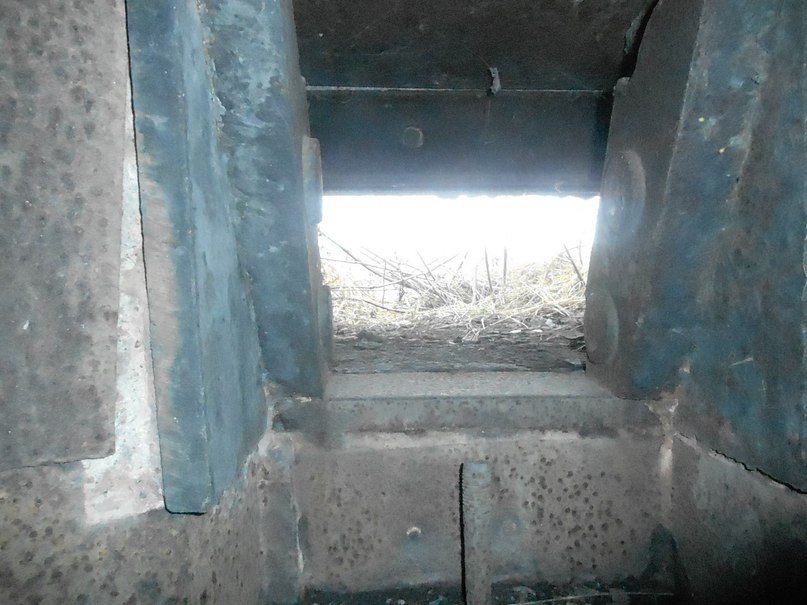

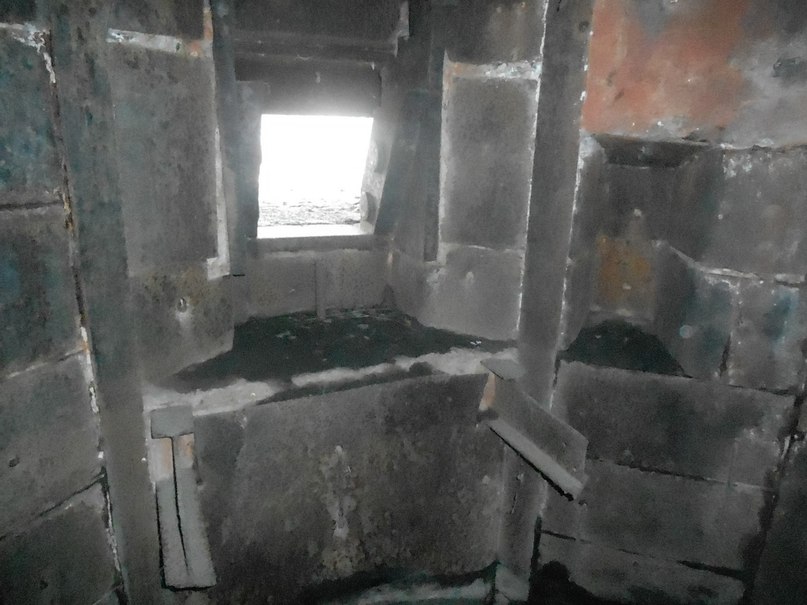

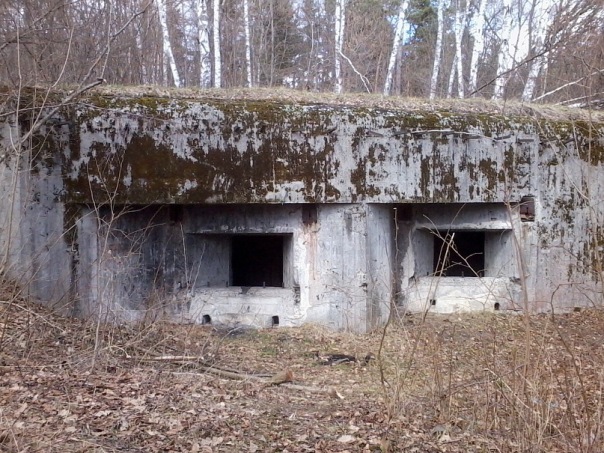

    дот второй линии.. с. Приветов (Привітів), бойници в направлении Коросток

  9. ZIDANE 2

    ZIDANE 2 Schütze

    Повідомлення:
    20
  10. buka_book

    buka_book Oberschütze

    Повідомлення:
    215
    Адреса:
    muhasran
    молодцы ребята так держать ... даешь фортификацию в массы !!! успехов в изучении ... книгу ждем с нетерпением (напомню я забронивал 3 штуки)

  11. ZIDANE 2

    ZIDANE 2 Schütze

    Повідомлення:
    20
    +1 мне книгу

  12. ZIDANE 2

    ZIDANE 2 Schütze

    Повідомлення:
    20
    может кто то знает как класифицируют доти и ихние абревиатури

  13. машингвер

    машингвер Oberfeldwebel

    Повідомлення:
    348
    Адреса:
    Західна Україна
    коллега Volodarsky определил - (цитирую)
    "Аббревиатуры-названия взяты из «Альбома №5/40 типовых сооружений с основными габаритными и огневыми схемами для посадки на местности» Проектно-конструкторского бюро Главного военно-инженерного управления Красной Армии, 1940-го года издания.

    АПК – артиллерийский полукапонир на две 76мм L-17;
    АПК – артиллерийский полукапонир с огнём в тыл из крыла на две 76мм L-17 и одну NPS-3;
    АДОТ – артиллерийская долговременная огневая точка на две 76мм L-17;
    ОППК– орудийно-пулеметный полукапонир на одну 45mm DOT-4 и одну NPS-3;
    ОППК - орудийно-пулемётный полукапонир с огнём в тыл из крыла, на одну 45мм установку ДОТ-4 и две пулемётные установки НПС-3.
    ППК – пулеметный полукапонир на две NPS-3;
    ППК - пулемётный полукапонир с огнём в тыл из крыла, на три пулемётные установки НПС-3.
    ОПК - орудийно-пулемётный капонир с огнём в тыл из крыла, на две 45мм установки ДОТ-4 и три пулемётные установки НПС-3.
    ОПК - орудийно-пулемётный капонир на две 45мм установки ДОТ-4 и две пулемётные установки НПС-3.
    ОДОТ – орудийная долговременная огневая точка (2-3 DOT-4);
    ОПДОТ – орудийно-пулеметная долговременная огневая точка(1-2 DOT-4+1-2 NPS-3);
    ПДОТ – пулеметная долговременная огневая точка (2-3 NPS-3);
    НП – наблюдательный пункт(2 перископа);
    ПДОТ(у) – пулеметный ДОТ, одноказематный, упрощенный(1 PK-4b);
    ППК(у) - пулеметный полукапонир, одноказематный, упрощенный(1 PK-4b).

    Под фразой "с огнём в тыл из крыла" подразумевается амбразура для НПС-3 в каземате на месте орильона, а не крыло у входа, с амбразурой ПЗ-39.


    ДОТ ПТО с бронебашней
    Малая огневая группа с подземной частью, также кучка упрощённых или типовых сооружений с обозначением «оголовок» - для огневых групп.

    КП и НП:
    1) командный пункт узла обороны, с б/колпаком, два этажа
    2) командный пункт опорного пункта, с б/колпаком, два этажа
    3) одноэтажный наблюдательный пункт, с б/к.

    Типового НП на два перископа, что встречается повсеместно, в Альбоме не встречал, но и видел же я не все страницы.

    Вроде бы там были варианты КП и НП, совмещённых с боевыми дотами, но я честно говоря уже призабыл. Спросите Кузяка.

    Полностью в «Альбоме…» названия дотов даются так: Двухэтажный ОППК с огнем в тыл из крыла, на 1 установку ДОТ-4 и две установки НПС-3. Плюс аббревиатура.

    Или так: Oдноэтажная ПДОТ на одну пулеметную установку, сооружение без вспомогательных помещений и электро-силовой станции.

    Кубатура сооружения зависела от этажности, и от калибра снарядов, на устойчивость к которым дот рассчитывался. Поэтому в альбоме часто указаны две кубатуры - относительно устойчивости к 152мм и к 203мм снарядам. Калибры примерно такие, точно не помню...то ли 155 и 210, то ли 150 и 203... "

  14. Sweger

    Sweger Oberleutnant

    Рейтинг:
    1
    Відгуків:
    4
    Лоти
      на продажу:
    0
      продані:
    7
    Повідомлення:
    3.760
    Адреса:
    Житомир
    Облазил я все эти доты что возле Мирополя, и севернее и южнее. Почти все взорваны. Траншей полно.
    Находок почти нет, гильзы, осколки, немного хлама.

  15. ZIDANE 2

    ZIDANE 2 Schütze

    Повідомлення:
    20
    Спасиба большое))

  16. ZIDANE 2

    ZIDANE 2 Schütze

    Повідомлення:
    20
    та да, много взорваних, тут не поспорю.. иследую дальше, уже 5 есть.. в суботу опять вилазка, уже в колодяжное, далие думаем Черторию с Коростками и Мирополь

  17. Sweger

    Sweger Oberleutnant

    Рейтинг:
    1
    Відгуків:
    4
    Лоти
      на продажу:
    0
      продані:
    7
    Повідомлення:
    3.760
    Адреса:
    Житомир
    В районе Колодяжного один ДОТ прямо возле железной дороги, один не далеко от него в лесу, один в лесу прямо возле ж/д моста через Случь, один на поле если ехать со стороны ж/д на Колодяжне то с левого боку, один на берегу Случи прямо возле села (не далеко от городища Колодяжин), Чартории есть ДОТ возле дороги на поле, в лесу в коростках их как минимум 2.

  18. ZIDANE 2

    ZIDANE 2 Schütze

    Повідомлення:
    20

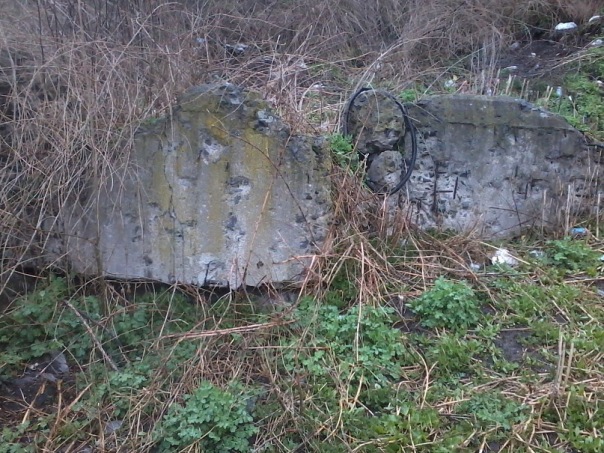

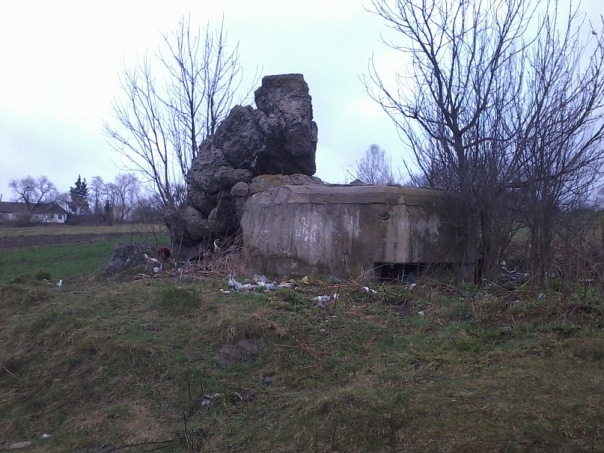

    еще 2 в самом селе... дот между мостом и станцией возле железки уже в копилке, + два доти по обе сторони переезда тоже в копилке... один виден з дороги если ехать от железки к Колодяжному, а другой в сторону Старо Мирополя, за ГРП - полностью уничтожен, остались фундамент, и раскидание куски бетона ( щас там мусорник)

  19. ZIDANE 2

    ZIDANE 2 Schütze

    Повідомлення:
    20
    на карте можете показать ??? ScanImage04.jpg

  20. ZIDANE 2

    ZIDANE 2 Schütze

    Повідомлення:
    20
    чуть позже покажу которие обследовал, на карте

  21. Sweger

    Sweger Oberleutnant

    Рейтинг:
    1
    Відгуків:
    4
    Лоти
      на продажу:
    0
      продані:
    7
    Повідомлення:
    3.760
    Адреса:
    Житомир

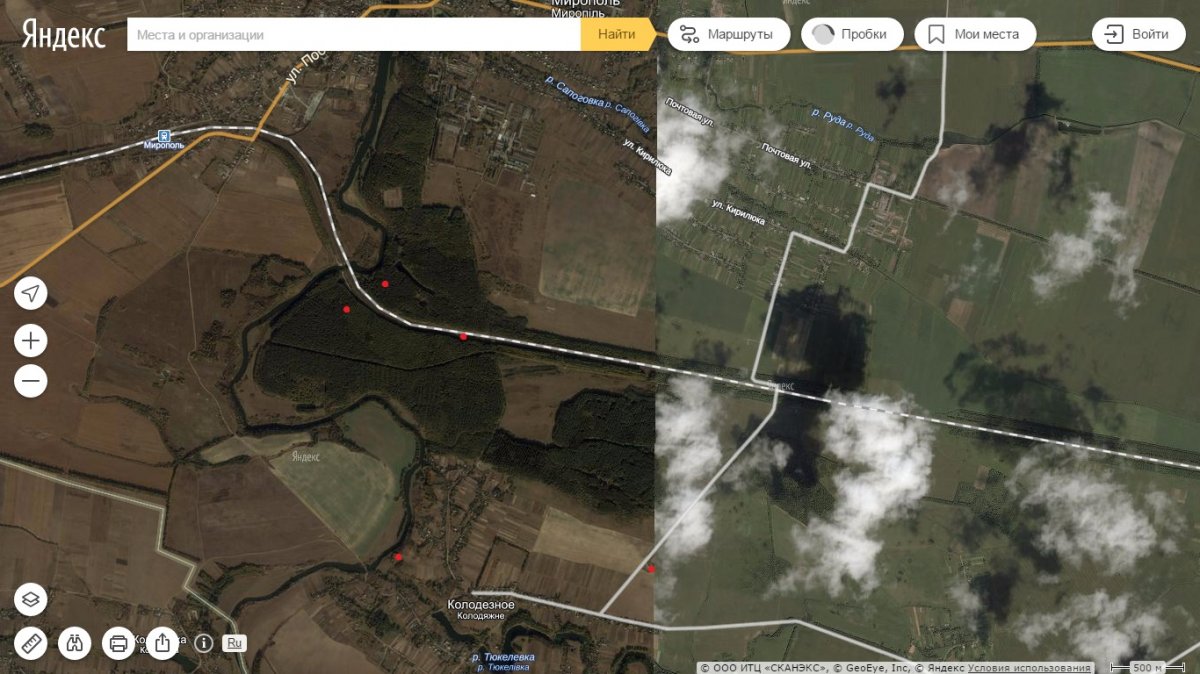

    Вот что касается Колодяжного. Доты находятся на красных точках.
    Давайте что вы обследовали в районе Мирополя, покажу где еще небыли.


    Images:

  22. ZIDANE 2

    ZIDANE 2 Schütze

    Повідомлення:
    20
    я только пока начинаю, но интересно


    Images:

  23. Sweger

    Sweger Oberleutnant

    Рейтинг:
    1
    Відгуків:
    4
    Лоти
      на продажу:
    0
      продані:
    7
    Повідомлення:
    3.760
    Адреса:
    Житомир

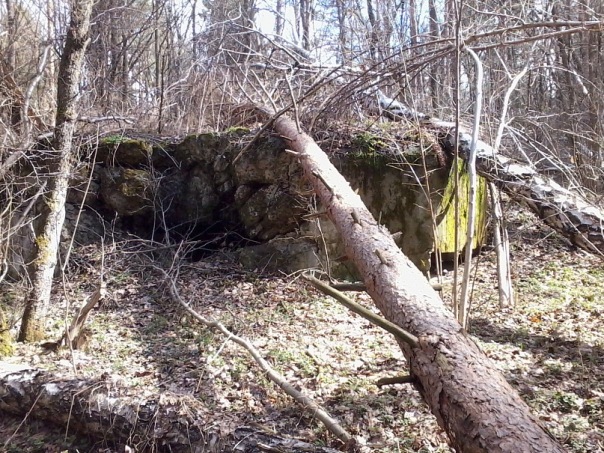

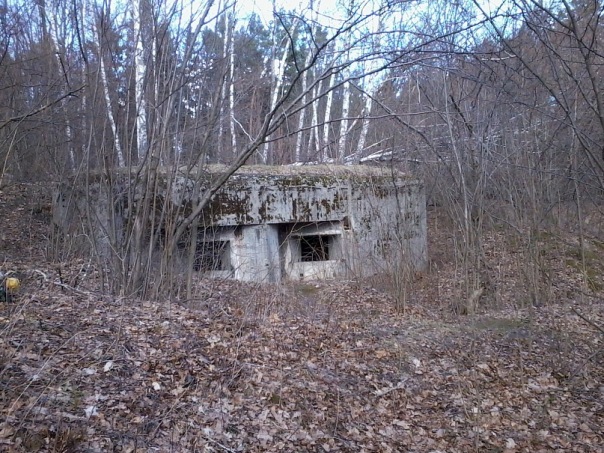

    Это все что вы обследовали? А в лес севернее Мирополя не ходили?
    Есть еще много фото...


    Images:

  24. ZIDANE 2

    ZIDANE 2 Schütze

    Повідомлення:
    20
    руки не доходили, бил только в районе ГЕС а

  25. Sweger

    Sweger Oberleutnant

    Рейтинг:
    1
    Відгуків:
    4
    Лоти
      на продажу:
    0
      продані:
    7
    Повідомлення:
    3.760
    Адреса:
    Житомир
    В лесу их напичкано очень много.

  26. ZIDANE 2

    ZIDANE 2 Schütze

    Повідомлення:
    20
    если ви есть вконтакте или в фейсбуке обизательно посмотрелби
