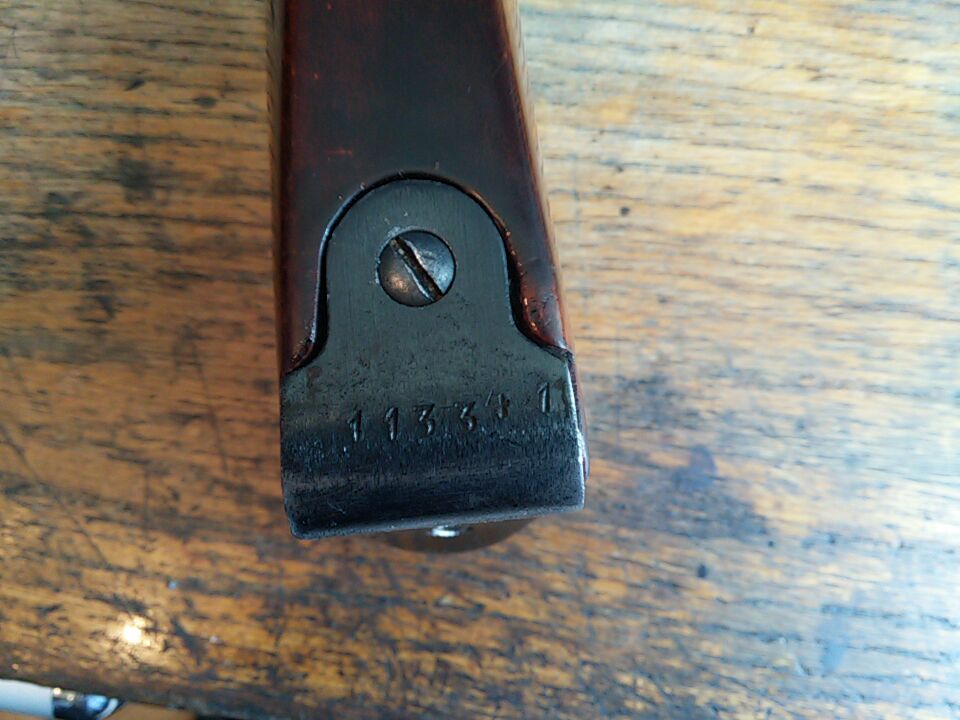

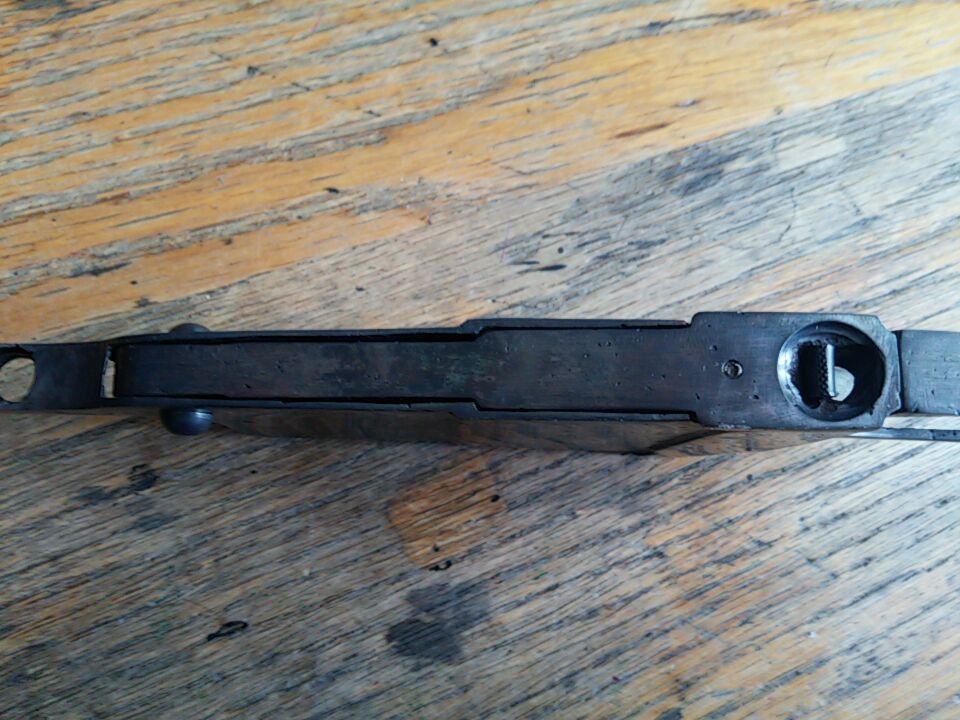

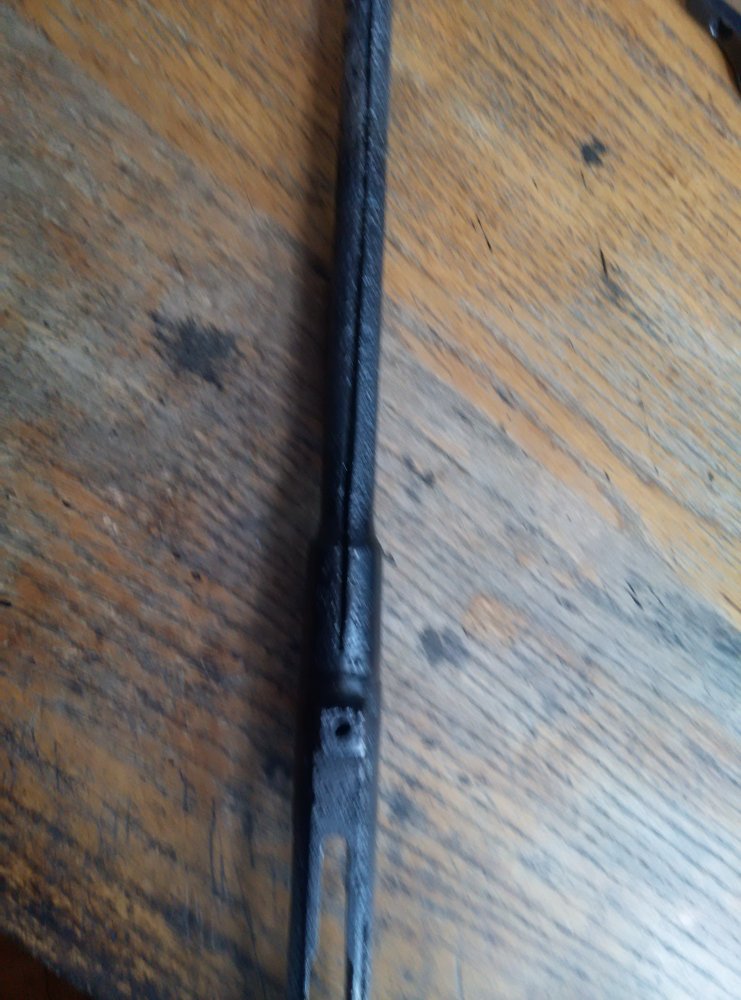

    Всем привет. Решил отдельно создать тему, чтобы не потерялась. Значит будем наносить клеймо на мосинку с помощью электролитического травления. Имеется как пример номер клейма на тыльнике. Выбраны пока 2 места нанесения: ствол и подающий механизм магазинной коробки.


    Images:

    1. (в наявності 2 шт.)
      Оригинал, новое Без вмешательства
      300 грн.
    2. Барабан нагана *гром*, полностью рабочий
      5000 грн.
    3. Дивіться фото задавайте питання. Гільзи сидять туго для бюджетного СХП кращий вибір…
      1900 грн.
    4. Продам оригинальный болтик дверцы к Нагану.НЕ Керненный.Родное воронение-не коцанный-резьба и состоя...
      103 грн.
    5. Барабан з МР-313/Наган-07, робочого стану, під капсуль Жевело. В гарному стані, без втручань. Храпов...
      7000 грн.
  2. Amadeus

    Amadeus Stabsfeldwebel

    Повідомлення:
    1.575
    Адреса:
    Евразия

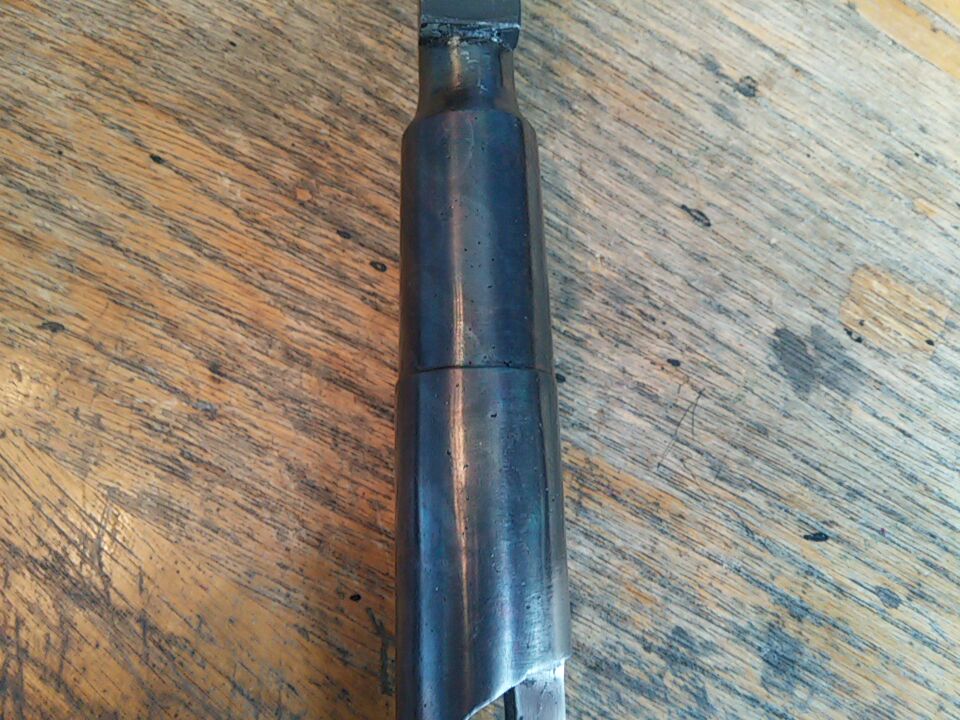

    Фото деактива. На стволе на 90% пропил, ствол приварен к ствольной коробке и заштифтован в месте патронника и в районе мушки.


    Images:

  3. Amadeus

    Amadeus Stabsfeldwebel

    Повідомлення:
    1.575
    Адреса:
    Евразия

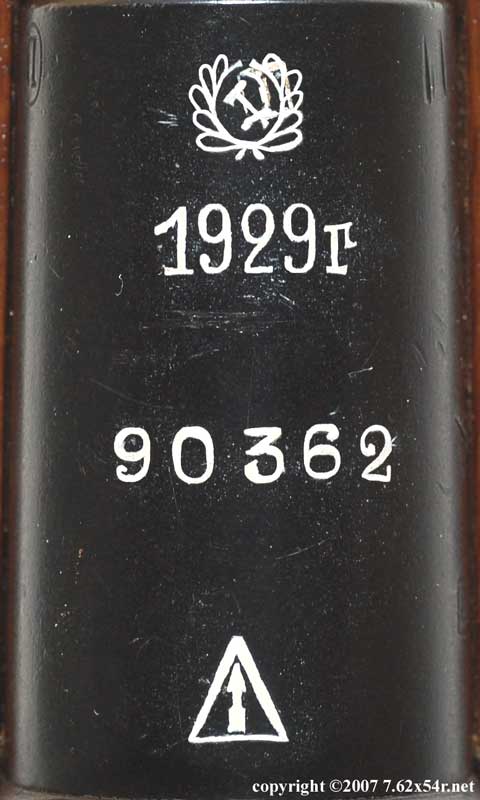

    Будет клеймо Ижевска, год выбрал 1937. Номер решил делать 5-ти значный (такие точно были - 11334). Последнюю цифру как на тыльнике пока делать не буду. Картина должна получится следующая.


    Images:

    Соловей Олексій, рыжий88, gall 83 та 9 іншим подобається це.
  4. Amadeus

    Amadeus Stabsfeldwebel

    Повідомлення:
    1.575
    Адреса:
    Евразия
  5. Amadeus

    Amadeus Stabsfeldwebel

    Повідомлення:
    1.575
    Адреса:
    Евразия

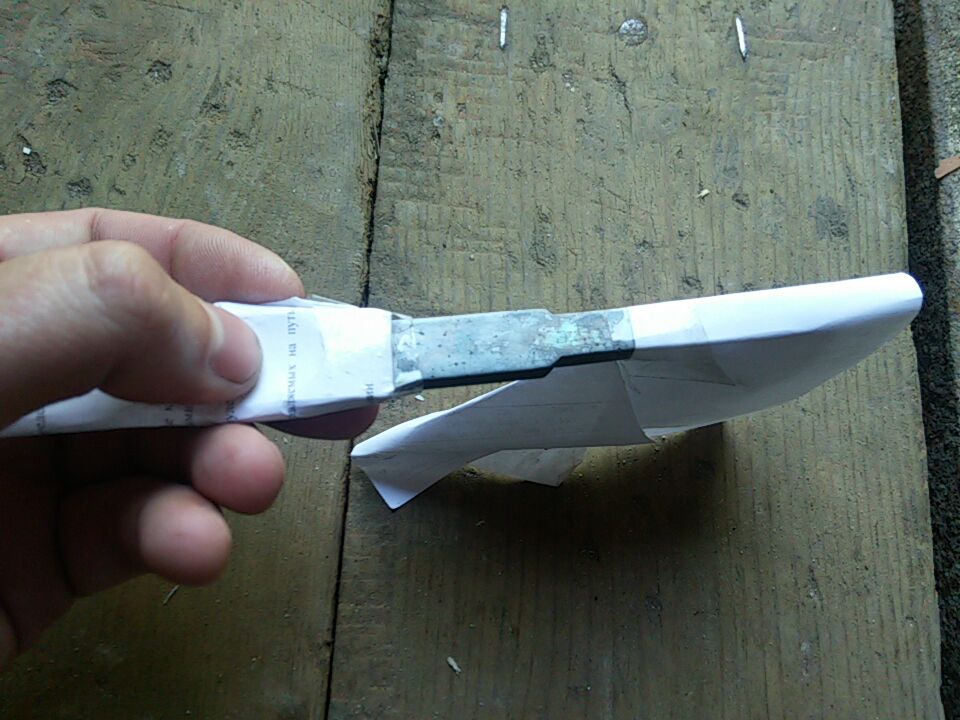

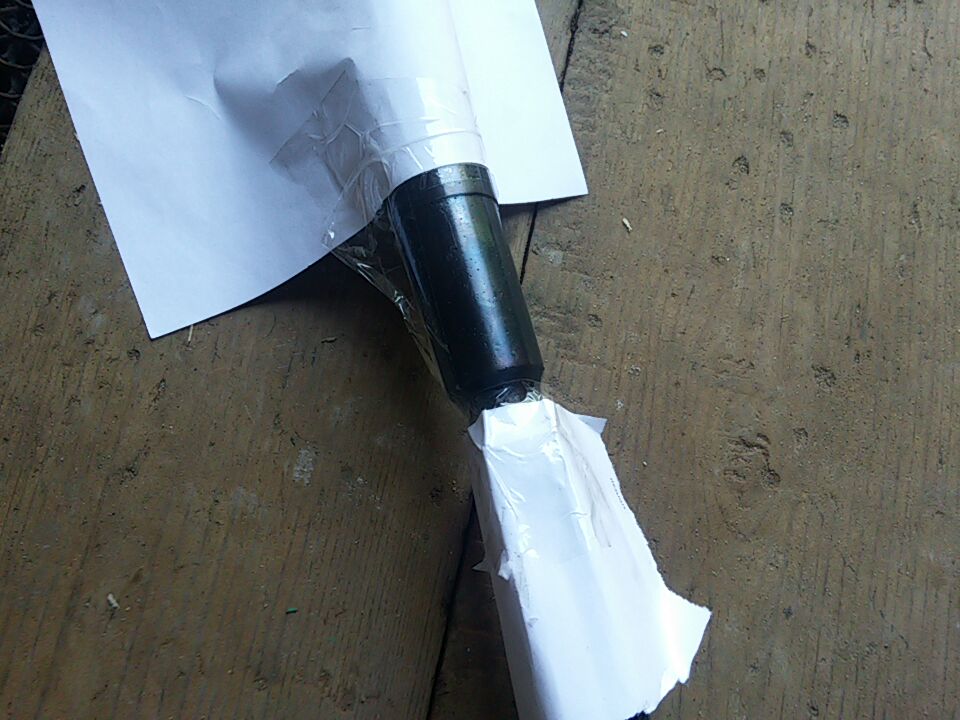

    Затем занимаемся подготовкой к процессу. Выделяем зону травления с помощью скотча и бумаги. Наносим раз 4-6 грунт, убираем лишнюю бумагу. Все готово для нанесения надписей.


    Images:

  6. Amadeus

    Amadeus Stabsfeldwebel

    Повідомлення:
    1.575
    Адреса:
    Евразия

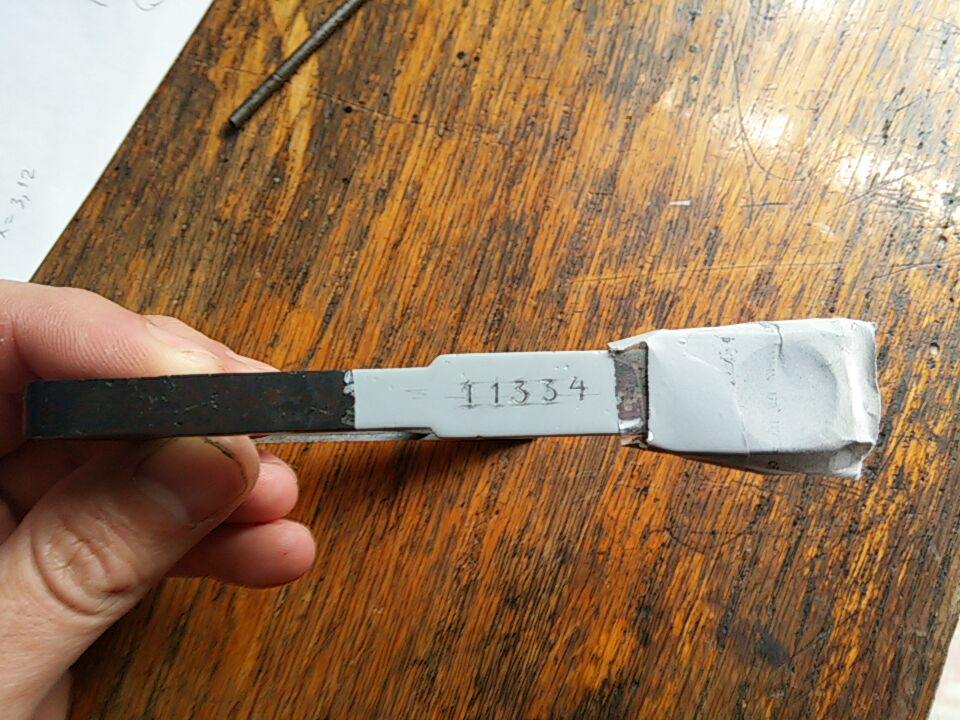

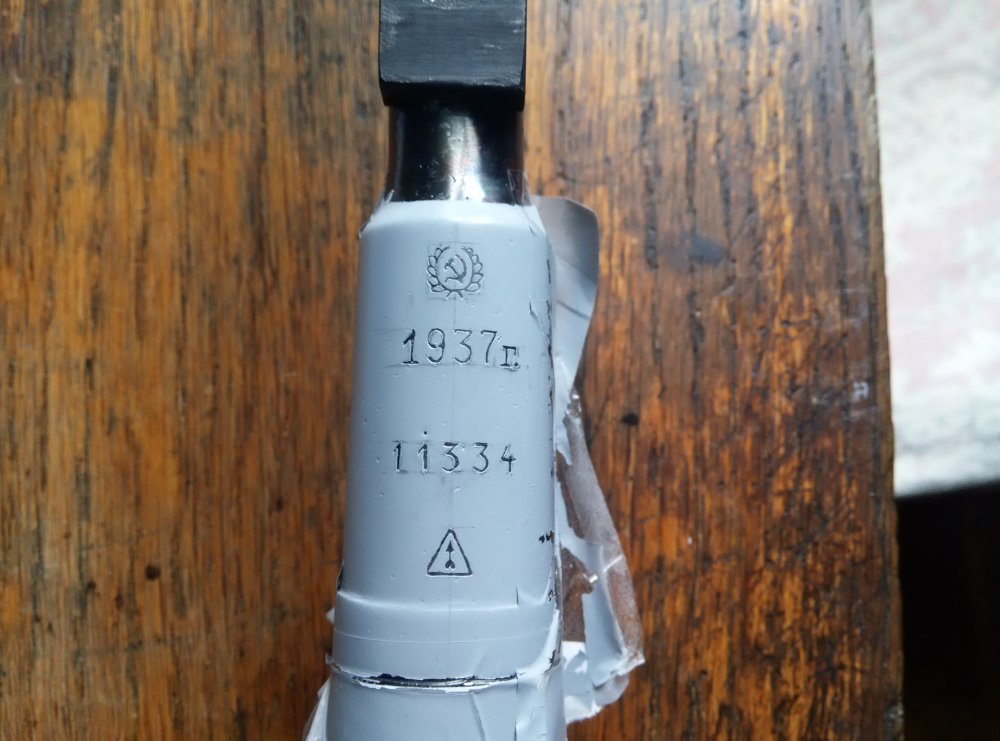

    Затем, когда все высохнет, простым карандашом рисуем то, что будем вытравливать. После этого иголкой выцарапываем до голого металла. Самый долгий и трудоемкий процесс (лучше перед этим не употреблять спиртных напитков). Получается примерно так. Продолжение следует.


    Images:

    Соловей Олексій, gall 83, Doktor 103 та 16 іншим подобається це.
  7. Amadeus

    Amadeus Stabsfeldwebel

    Повідомлення:
    1.575
    Адреса:
    Евразия

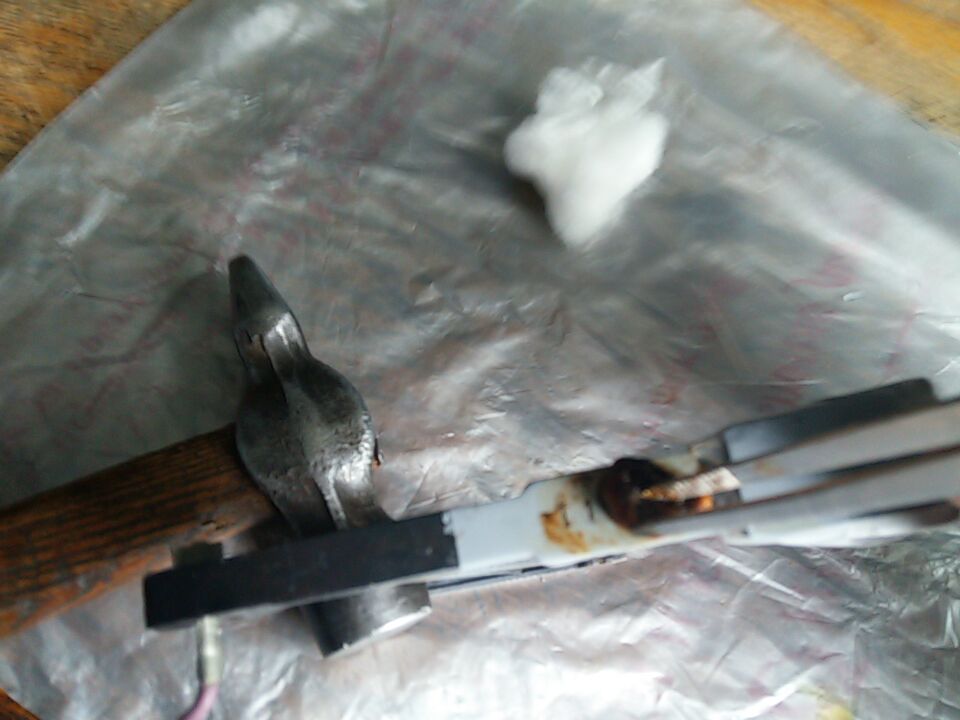

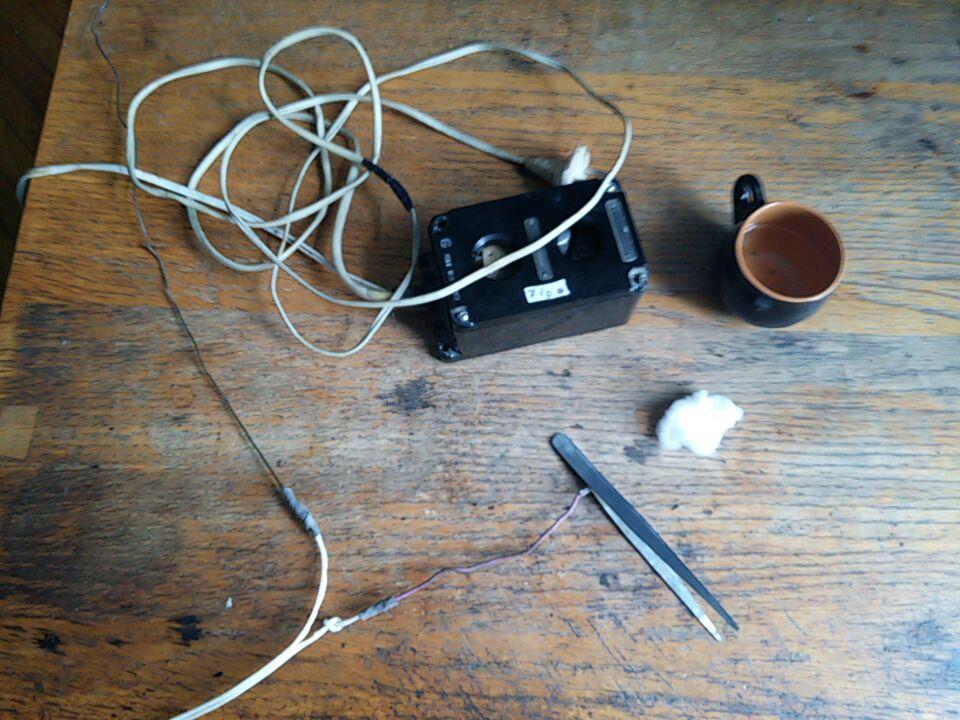

    Затем берем блок питания (у меня старый советский), в маленькую чашку наливаем воду, туда чайную ложку соли, размешиваем. Берем пинцет, кусок ватки, макаем в воду, стряхиваем лишние капли. Подключаем блок питания, один контакт к предмету. другой к пинцету и начинаем травление.


    Images:

    Останнє редагування: 23 тра 2015
    Соловей Олексій, gall 83, Doktor 103 та 10 іншим подобається це.
  8. Amadeus

    Amadeus Stabsfeldwebel

    Повідомлення:
    1.575
    Адреса:
    Евразия
    Насчет + и - не уверен. Правильное подключение - будет реакция (шипит. немного дымит и ватка становится коричневой). В процессе не советую вдыхать дымок, это вредно (возможно пары соляной кислоты). Также не советую замыкать + и -

  9. Amadeus

    Amadeus Stabsfeldwebel

    Повідомлення:
    1.575
    Адреса:
    Евразия

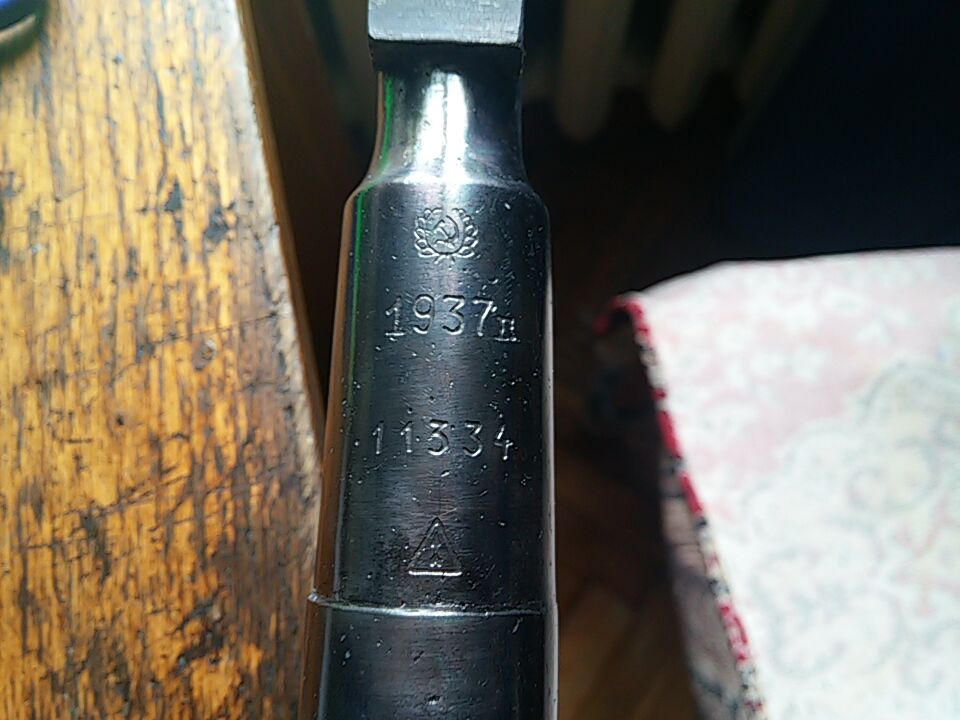

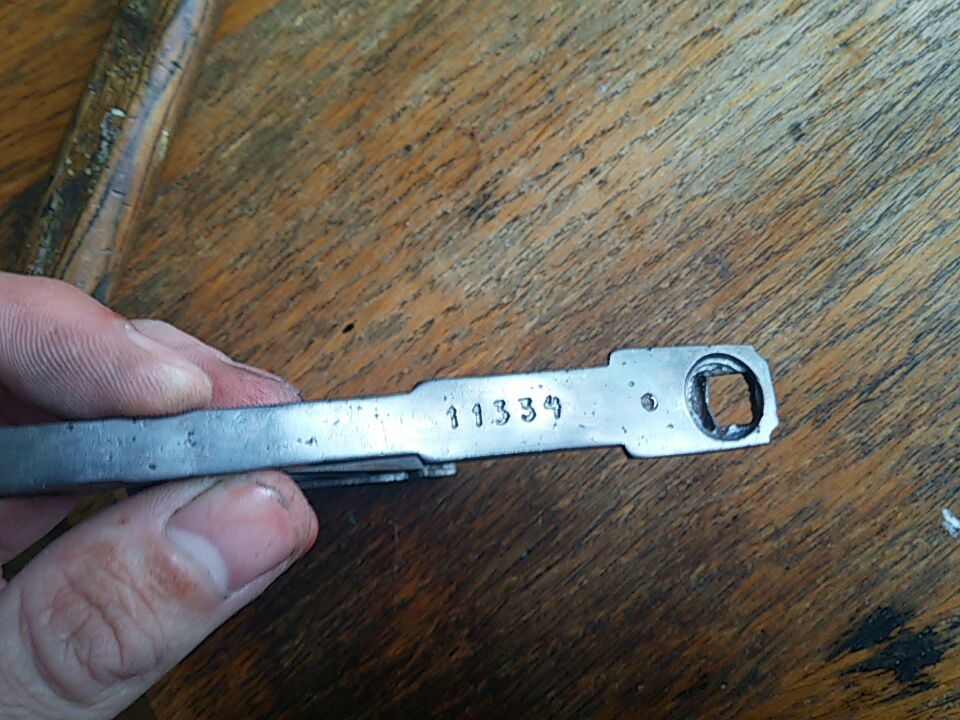

    Травим столько, сколько необходимо. На глаз определяем углубление. Главное не передержать. Первым блином был подающий механизм...немного передержал. Ствол получился лучше. Единственный минус - немного загруглены концы цифр. В дальнейшем их можно подострить с помощью например заточенного дюбеля. Получилось так. Если приловчится, то будет лучше чем на заводе.


    Images:

    F.O.Mozer, apostol, Соловей Олексій та 24 іншим подобається це.
  10. Saddam47

    Saddam47 Oberleutnant Клуб взаимопомощи

    Повідомлення:
    2.560
    Адреса:
    Галиция
    Можно еще освоить фоторезистивное нанесение трафарета. Тогда будет просто сказка.

    Вот как это работает: http://forum.rcdesign.ru/blogs/115807/blog18481.html

  11. evgen84

    evgen84 Feldwebel

    Рейтинг:
    2
    Відгуків:
    13
    Лоти
      на продажу:
    0
      продані:
    16
    Повідомлення:
    633
    Классно получилось.
    С УВ.

    Соловей Олексій, RIHARD 77, 663 та ще 1-му подобається це.
  12. Amadeus

    Amadeus Stabsfeldwebel

    Повідомлення:
    1.575
    Адреса:
    Евразия
    Интересная ссылка. Надо будет изучить на перспективу.

  13. Amadeus

    Amadeus Stabsfeldwebel

    Повідомлення:
    1.575
    Адреса:
    Евразия
    Спасибо. Делал все на коленке за небольшое время. Не сильно доволен результатом, но делал для себя, а не на выставку. Изначально место клейма было так разъедено ржавчиной, что родного клейма не было видно. Я думаю старушке, прошедшей войну, так лучше будет.

    Соловей Олексій, gall 83, RIHARD 77 та 9 іншим подобається це.
  14. Rudolf Ritter

    Rudolf Ritter Stabsfeldwebel

    Повідомлення:
    847
    Адреса:
    Донецк
    Камрад, поздравляю! Отлично получилось! Про "косяки" знаете только Вы , если бы не сказали, то на глаз абсолютно не заметно.
    Если можно, более подробно по грунту: какой использовали, как обезжиривали (если это необходимо) и т.п.
    Давно пробовал травить кислотой по типу плат, результатом был неудовлетворен, поэтому больше попыток травления не предпринимал никаких.

    С Уважением!

  15. Amadeus

    Amadeus Stabsfeldwebel

    Повідомлення:
    1.575
    Адреса:
    Евразия

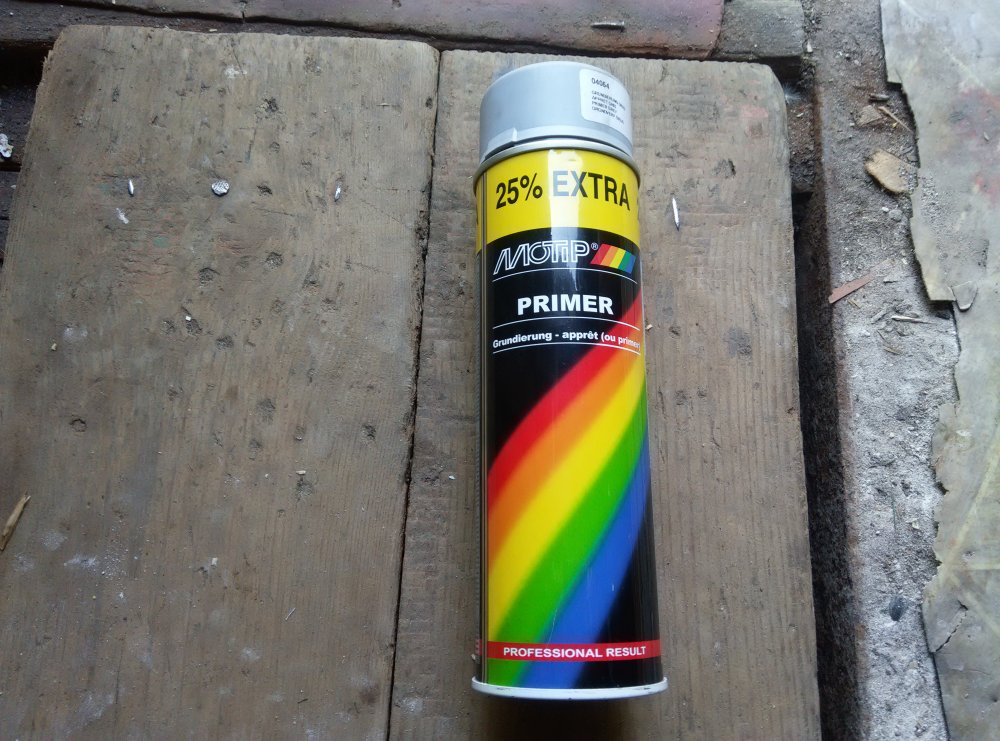

    Грунт обычный, серый, покупал на авторынке. Можно любое покрытие, которое не пропускает ток, при этом чтобы было достаточно прочное (воск мягкий) и чтобы, когда царапаешь иголкой не скалывался и распушивался. Есть разные рецепты покрытия на основе битума, воска и т.д. Я для себя выбрал простое - серый грунт. Перед нанесением желательно обезжирить растворителем, я это пропустил, просто протер сухой тряпкой, чтобы отпечатков жирных не было. За день покрывал 4 раза, ждал пока все высохнет. Можно и больше. Главное, чтобы слой был 0,2-0,3 мм, если тоньше, то может в процессе травления прожечь лишнее. У этого способа есть большой плюс, что можно контролировать процесс.

  16. Amadeus

    Amadeus Stabsfeldwebel

    Повідомлення:
    1.575
    Адреса:
    Евразия
    В следующий раз попробую травить номер на шн. Он там слишком бледный, буду усиливать. Поэтому вместо грунта буду использовать бесцветный лак.

  17. Rudolf Ritter

    Rudolf Ritter Stabsfeldwebel

    Повідомлення:
    847
    Адреса:
    Донецк
    Еще вопросы. На фото ДО травления нанесено покрытие (воронение), или я ошибаюсь? Как повлияло наличие покрытия на процесс? Не лучше ли по голому металлу?
    После нанесения надписей Вы воронили по-новой? Каким образом покрытие наложилось "внутри" нанесенных знаков? Или это просто эффект при фотографировании?
    И еще: просветите по времени процесса.

    С Уважением!

    Соловей Олексій, RIHARD 77 та Стрипа подобається це.
  18. Amadeus

    Amadeus Stabsfeldwebel

    Повідомлення:
    1.575
    Адреса:
    Евразия
    Это не воронение, просто было нагрето после сварки и стачивания капель. Считается, что нагрев снижает видимость сварки. Поэтому можно сказать, что это голый металл, только темнее. Т.к. грунт смывал растворителем 646, а затем прошелся бор-машинкой со щеткой-насадкой, то такой цвет как был до травления и остался. Внутри знаков металл белый. Воронить буду позже в щелочи и селитре, когда насобирается кучка железок (реактивы дорогие). По времени процесс занимает 5-10 минут на небольшую надпись, на всю работу ушло около часа.

    Барс-Дима, RIHARD 77, - КАПРАЛ - та 7 іншим подобається це.
  19. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Відгуків:
    12
    Лоти
      на продажу:
    0
      продані:
    17
    Повідомлення:
    7.558
    Адреса:
    Україна.
    Скажем таки не плохо получилось. Даже отлично.

  20. Старик Похабыч

    Старик Похабыч Moderator

    Рейтинг:
    2
    Відгуків:
    5
    Лоти
      на продажу:
    0
      продані:
    10
    Повідомлення:
    7.328
    Адреса:
    Бишівська Хунта
    классно получилось!!поэксперементирую тоже. А чем грели после сварки? насколько сильно? Спасибо.

    Соловей Олексій та RIHARD 77 подобається це.
  21. - КАПРАЛ -

    - КАПРАЛ - Leutnant

    Рейтинг:
    4
    Відгуків:
    44
    Лоти
      на продажу:
    0
      продані:
    118
    Повідомлення:
    2.747
    Скажите ,а блок питания какой ? Вольты - амперы всмысле ... на выходе .

    Соловей Олексій та Gasser подобається це.
  22. Amadeus

    Amadeus Stabsfeldwebel

    Повідомлення:
    1.575
    Адреса:
    Евразия
    Обычно после обточки грею до серо-малинового цвета, если до красна греть, то окалина может появиться. Блок питания любой, я использую, который не жалко - от советского магнитофона 9 вольт. Возможно можно использовать зарядное, не пробовал.

  23. Роман75

    Роман75 Stabsgefreiter

    Повідомлення:
    350
  24. Роман75

    Роман75 Stabsgefreiter

    Повідомлення:
    350
    Следует заметить - чем мощнее источник питания , тем быстрее идёт процесс,но и цифры имеют более расплывчатые контуры.

  25. ГеннадийВ

    ГеннадийВ Stabsfeldwebel

    Рейтинг:
    3
    Відгуків:
    35
    Лоти
      на продажу:
    6
      продані:
    67
    Повідомлення:
    658
    Адреса:
    Проскуровский Укрепрайон
    Приветствую.
    Подскажите, если в курсе, а как оно травится по металлу с частичными вкраплениями посторонних субстанций (холодная сварка, к примеру).
    С ув.
