Місце підриву "тигр".

Доброго вечора.
Деталі з місця підриву "тигр",а точніше залишки(чи мелочовка).Хоча поблизу була і інша техніка.Тому прошу,по можливості підказати звідки,і де стояло.Буду дуже вдячним!!!

Куски,думаю що з бортової(60мм товщина).Помічений кусок,мабуть друга частинка,що на аук(https://reibert.info/lots/detal-z-tigr-vi.394695/)


Корпус тріплекса був нейдений далеченько,від підриву,але хотілось би дізнатись від якої техніки


Ну і в самому осередку підрива на глибині 1.5 м.вилізли такі шматки,(товщина 27-28мм),думаю що днища "тигра"

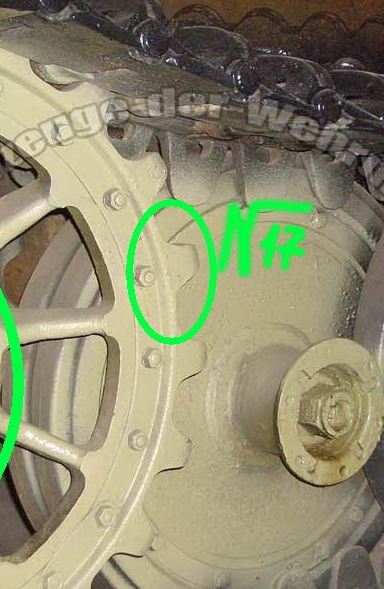

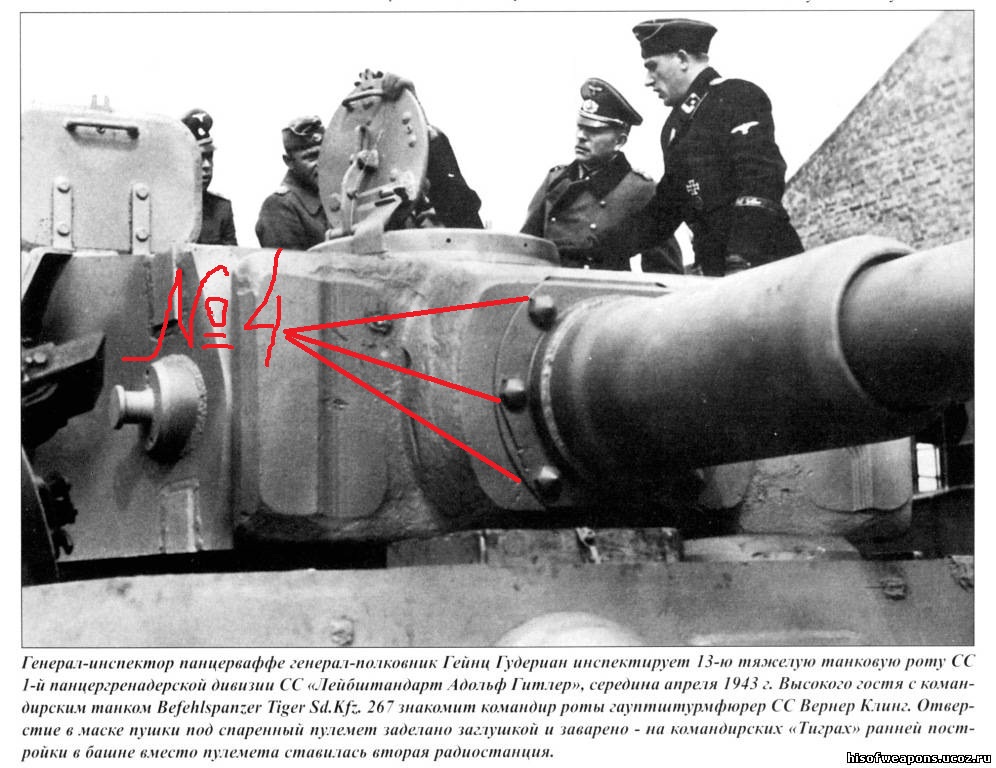

Схоже на №4,та №17

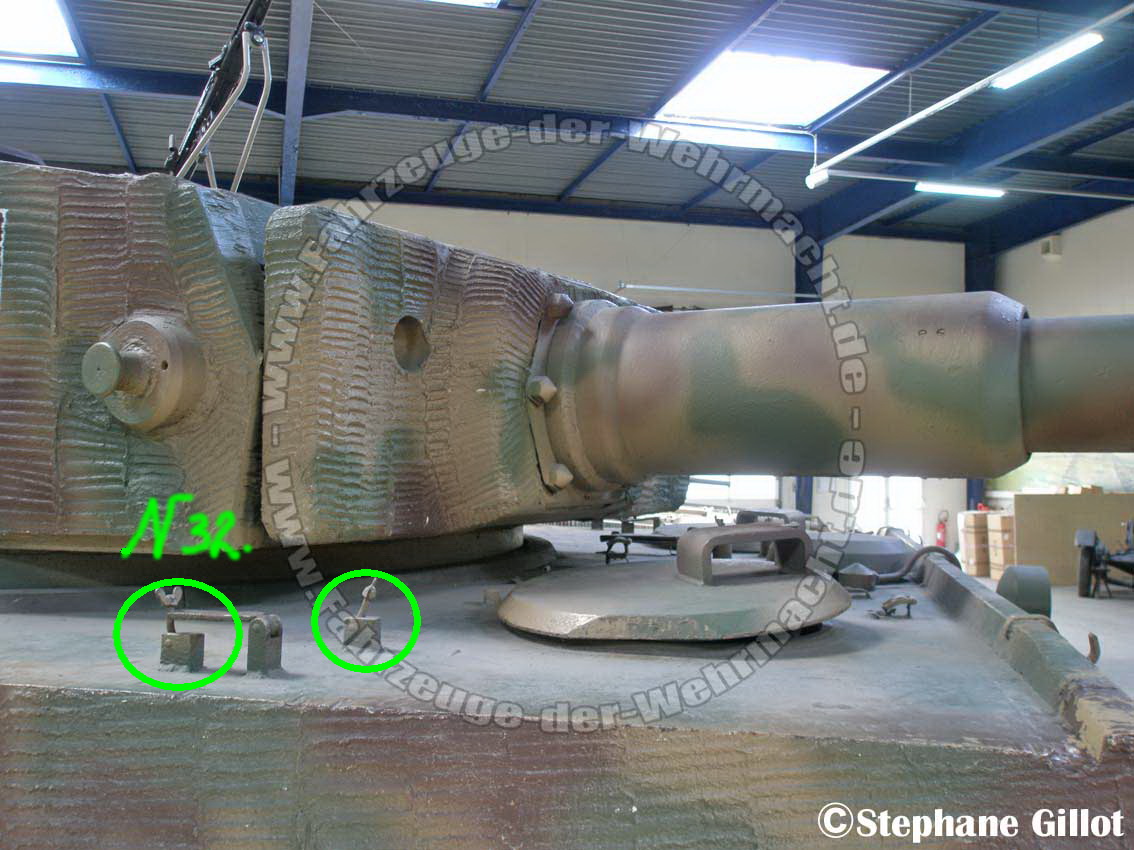

6-задвижка люка заряжающего на башне тигр с ув

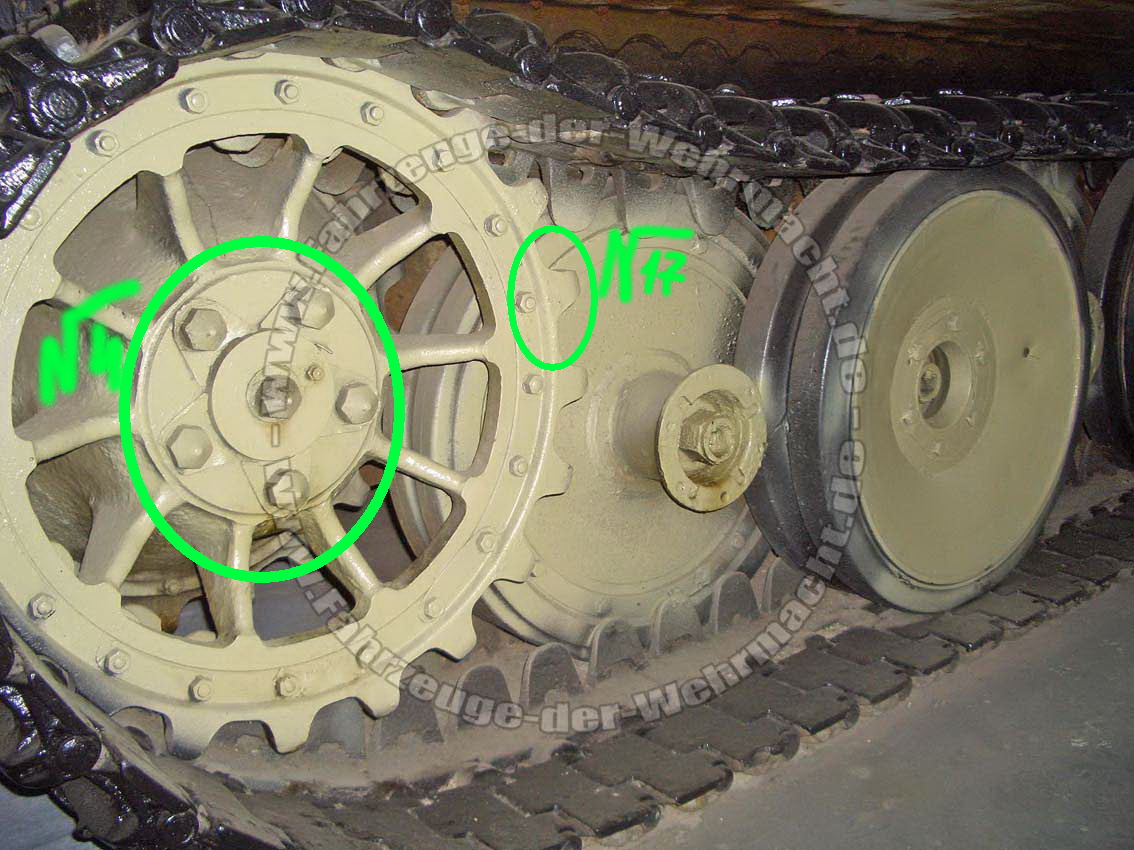

№18 фрагмент опорного котка, №24 затвор ппш.

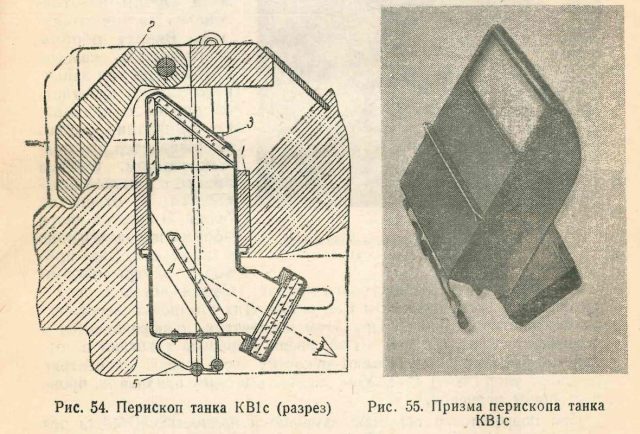

Команд. башенка КВ-1С
Скажу спасибо форуму *тигровый угол*



№27 - нарезы с взорванного ствола пушки...
№26 - скорее всего - кольцо трубы тОрмоза отката :



8 попадалась такая по тигру но пока не определена с ув



№24 - затвор ППШ-41



Дякую,УСИМ за інформацію.
Під №1,я так розумію,що залишки трака!?
№14,та №2 з двігателя:



Ну і №29,схоже на днище з "тигра"!?



Доброго дня.
Виставив трохи на аук.,можливо,комусь буде щось цікаве.
https://reibert.info/lots/shmatki-traka-tigr-anturazh.398269/
https://reibert.info/lots/bolt-protivopulnij-z-tigra.398268/
https://reibert.info/lots/detali-z-tigra.398273/
https://reibert.info/lots/anturazhni-shmatki-z-tigra.398270/
https://reibert.info/lots/anturazh-vid-tigra.398275/



Вот чертежи Тигра в масштабе 1х16
Моделисты очень дотошные ,возможно у них все точно.
хотя в некоторых местах я не понял.
Но вот отверстия под крепеж и болты похожи.
Смотрите меряйте.
http://metspra.ru/ведущее-колесо-с-бортовым-редуктором/



ну вот я попробовал зубчатый венец по размерам сравнить.
Не похож он на Тигра.

Хотя,если точно померяете,может и да.
Я же не вижу.
Диаметр больта какой?
Должен быть м16



Доброго вечора.
Додаткові фото зуба.

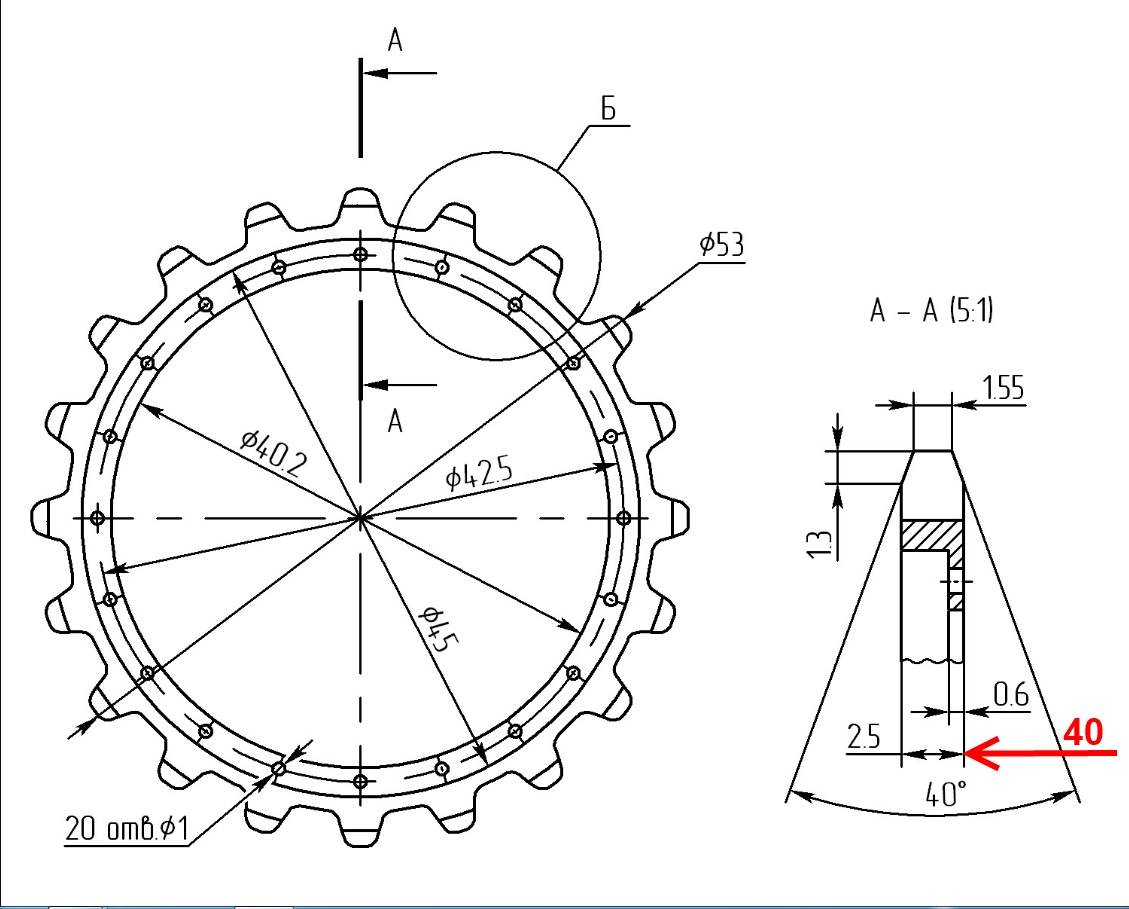

Толщина венца не соответствует чертежу.
Зуб венца имеет не тот угол

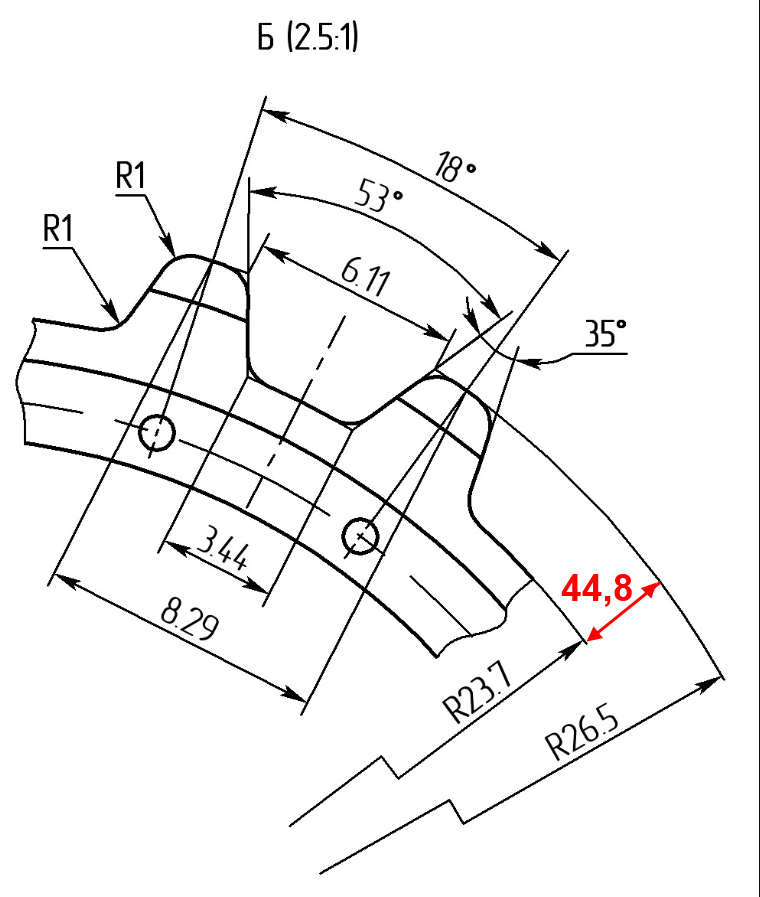

На чертеже 35 градусов,а у Вас 40.5
Но может были разновидности,однозначно сказать нельзя.



Вот чертеж венца из книги
Танки. Атлас чертежей ходовой части
Издательство — Типо-литография ВАБМВ СА;
Авторы — Волков П.М., Щудров Н.В.;

Вот размер с него.

в разных источниках размер почти совпал



Доброго вечора.
Виставив остальні "антуражні-деталі"на аук -
https://reibert.info/auction-history/auctions?type=for_sales&user_id=151328



Доброго вечора.
Знайшов ще трохи залишків "тигра",трохи оприділив,не знаю чи все правильно.Цікавить №35 ,вона з Т-6 чи Т-4?знайдена між розривами.
Наперед ДЯКУЮ!!!



Все верно с ув

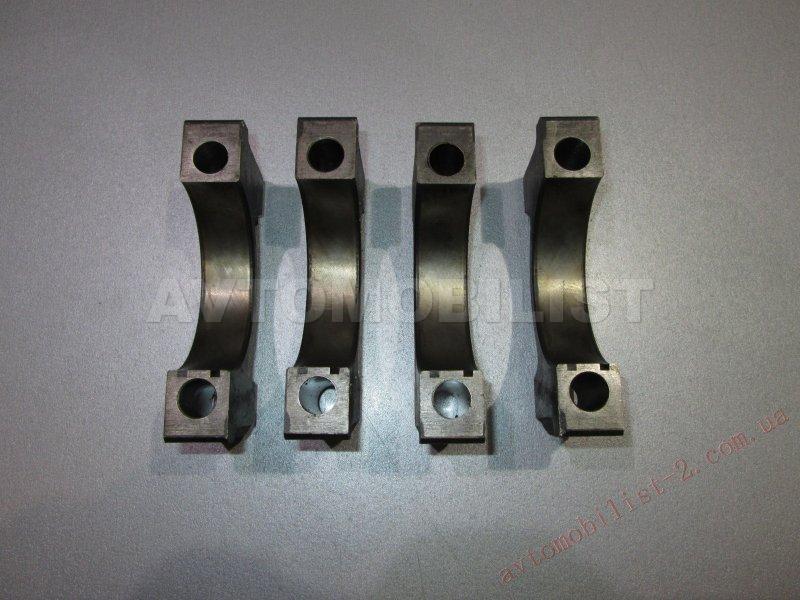

31 напоминает бугель коленвала

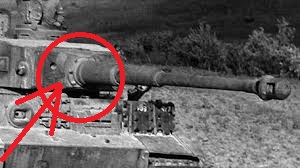

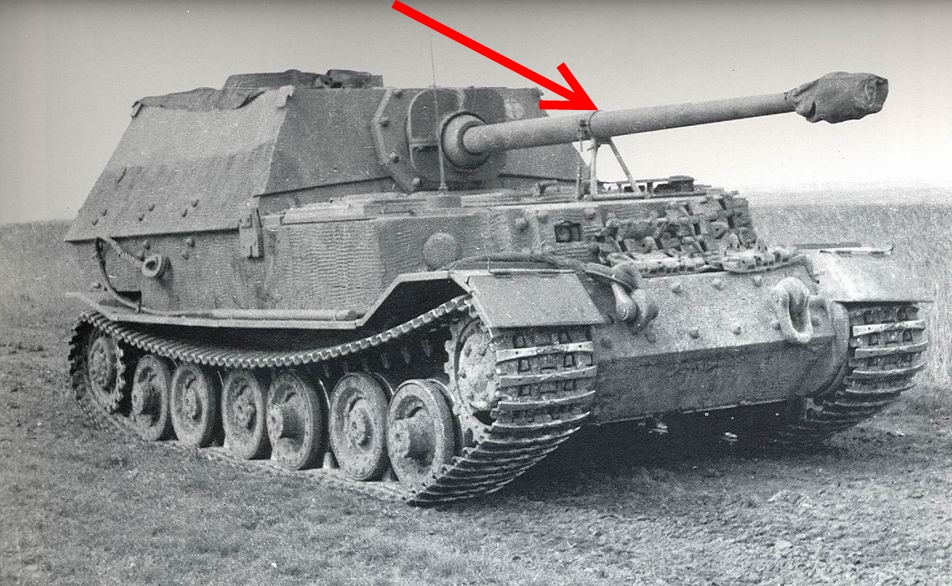

А может финксатор ствола Пантеры или Фердинанда



Доброго ранку.
Стверджувати не буду ,чи точно з коробки "тигра".Але є тема по"тигряку", де чоловік піднімав такіж само хомути(оприділили,що кріплення коробки-https://reibert.info/threads/naxodki-na-opredelenie-s-pz-6.1055449/page-6).І мій піднятий на місці підриву "ТИГРА",тому думаю що всетаки це з "тигра".
Христос Воскрес!!!



Доброго!

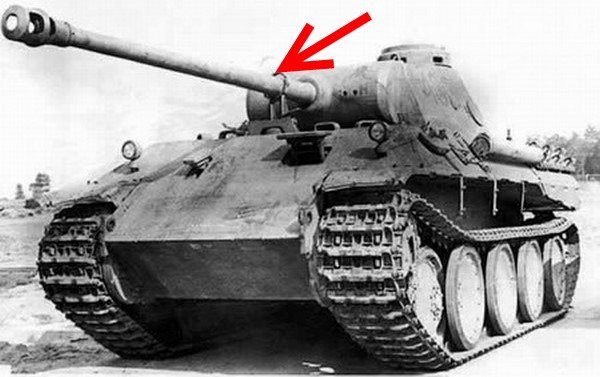

Фиксатор орудия Пантеры гибкий!....( 3-4 рядная цепь)...по типу ключа для масленного фильтра.!
...вроде ничего не перепутал!
С уважением!



Так и есть фиксатор орудия это цепь с ув



А для коленвала не великоват ли ??



Доброго вечора.
Виставив останні находки,можливо комусь буде цікаве:
https://reibert.info/lots/anturazh-z-tigra.401294/
https://reibert.info/lots/detal-z-tigra.401298/
https://reibert.info/lots/indikator-otdachi.401310/
