MG 34

Крышка именно такая под окно выбрасывателя?
В бронетехнике также использовались брезентовые мешки под ленты, но с квадратной горловиной!



В расчёте тяжелого пулемта МГ-34 6 человек (5 стрелков и командир).
Мы с камрадом смотрели список снаряги расчёта и отделения тяжелых пулемётов и пришли к выводу, что на реконструкциях врядли кто-то дозаморочится так, чтобы хотя бы 1 расчёт полностью собрать... Немцы там по снаряги оторвались как надо



Очень интересно взглянуть, ждем фото и если не трудно образмерить на предмет сравнения



Так как на ВВ2 ко мне за консультацией обратился человек по покупке грязьевого чехла МГ-34 и гильзоуловителя я открыл тему на вермахт-авардсе.
Первый ответ по чехлу неутешительный.

http://www.wehrmacht-awards.com/forums/showthread.php?t=349020



Здесь уже эта тема закрыта - http://www.mg42.us/viewtopic.php?f=25&t=7925


Посмотрим что на авардсе расскажут!



Судя по заклепкам, обшиве и форме фиксатора, не схож с обсуждаемым образцом, клейма на нем были рассмотрены? Если вещь армейская по любому клейма должны быть (производителя и армейские если это трофей) общая практика всех армий.



Вот фото еще одного мешка на нем клейма на коже...



Фото МГ-34 - http://www.lexikon-der-wehrmacht.de/Waffen/Bilderseitenneu/MG34.htm



Да, конечно квадратные, под окно. Руки не дошли померять на предмете по месту.
Щас не пашет сканер и фотоаппарат не в доступе.
Размеры горла 100 Х 95 Х 35 (без учета загиба и ушек под крышку). Крышка закрывается с помощью кожаного ремешка.



Ваш элемент мешка не под отстрел, а под снаряженные ленты, танковый вариант. В хорошем сохране вещь редкая.



Пенек как застежка вещь универсальная, применялся широко и немцами и в амуниции других армий, те же подсумки , мешок который был мне показан имеет явно чешские корни... мешок имеет место быть, упоминается в справочной литературе, значит надо искать...



+++

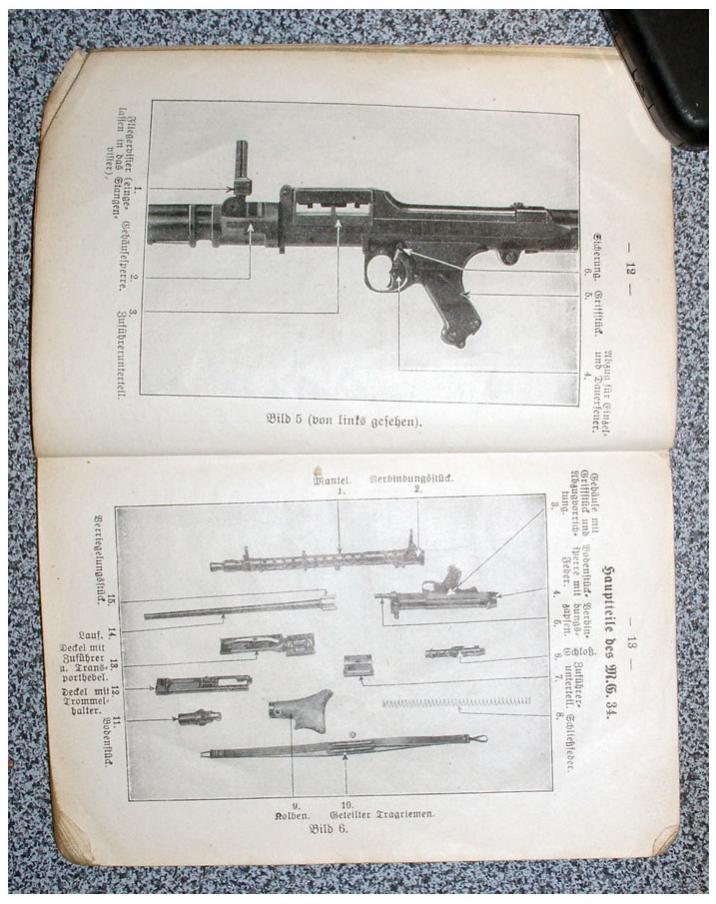

Камраден есть полное такое вот издание по всему видно что немецкое готический немецкий шрифт. Было бы очень здорово.



Звучит как утверждение- ну выкоадвайте тогда.

А по теме: "наставелний" по МГ 34 хватало, и это может быть любое из них, к примеру:

D 124/1
Das Maschinengewehrgerät 34
Teil 1: MG 34

H.Dv. 181/6
Untersuchung und Instandsetzung des Infanteriegeräts (ausschl. I.G.Gr.W. und Pak)
Teil 6
Untersuchung und Instandsetzung des MG 34

H.Dv. 364
Prüf- und Richtgerät zum Mantel M.G. 34
Beschreibung und Gebrauchsanleitung

И т.д.

На худой конец тот же Рейберт, но это фото явно не оттуда, там на первых страницах всегда о другом.



А можно ссылки что б слить я так ни нашел ни че



Похоже ,как у Калаша.



+++



наверное глухонемые были в напарниках.



Ну вы простой как три копейки
Кто ж их даст слить то, саму бы книгу найти. (что ин адо делать)
А то что в инете не нашли - лукавите, взято всё из него же.

необязятельно, чем положение стрелка так сильно отличается, от положения держащего пулемет? Оба находятся за дулом ствола, то что один к нему на полметра ближе другого думаю мало что меняет.



http://www.portfolioim.narod.ru/war_miniatures/MG/Mg-34_Mg-42.html
http://ww2.ru/store/element.php?SECTION_ID=3099&ELEMENT_ID=30814
http://www.zwillingssockel.com/id241.html



http://www.deactivated-guns.co.uk/d...34-light-machine-gun-dated-1943/prod_189.html



Парашютисты



Они же

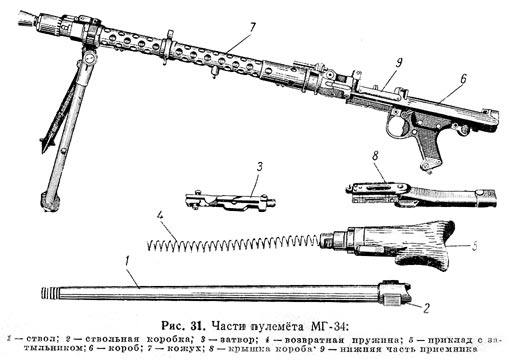

порядок раборки:1. Отделить крышку короба, для чего нажать на ее защелку, поднять задний конец, отвести ось крышки влево и отделить крышку.
2. Снять часть приемника.
3. Отделить приклад с затыльником и с возвратной пружиной, для чего нажать снизу на защёлку и повернуть затыльник влево на четверть оборота (придерживая приклад).
4. Вынуть затвор, отведя рукоятку заряжания назад.
5. Отделить ствол, для чего нажать на рычажную защёлку с левой стороны короба, повернуть короб по отношению к кожуху вниз доотказа и вынуть ствол.
Порядок сборки:
1. Вставить ствол в кожух и повернуть короб до заскакивания его защёлки.
2. Вставить затвор в короб' нажав на спусковой крючок и продвинуть затвор в крайнее переднее положение.
3. Вставить возвратную пружину в буферную трубку затыльника.
4. Присоединить затыльник к коробу, для чего вставить возвратную пружину и трубку затыльника в короб так, чтобы правая сторона приклада была обращена сверх, подать их доотказа вперёд и повернуть затыльник вправо на четверть оборота.
5. Присоединить нижнюю часть приёмника.
6. Присоединить крышку короба.
Осмотр и подготовка пулемёта к стрельбе
Подготовка пулемёта к стрельбе выполняется при осмотре пулемёта s разобранном и собранном виде.
При осмотре пулемёта в собранном виде проверить:
1. Движение подвижной системы и удерживание затвора на боевом взводе, для чего отвести затвор за рукоятку заряжания назад и послать рукоятку вперёд, нажать на спусковой крючок - затвор должен энергично пойти вперёд.
2. Подачу ленты с патронами (при наличии учебных патронов), досылание патрона в патронник, извлечение и отражение патрона; для этого отвести затвор за рукоятку заряжания назад и послать вперёд, вставить ленту с патронами в приёмник и продернуть её доотказа, после чего нажать на спусковой крючок. Затем ещё раз отвести затвор назад, при этом патрон должен быть выброшен.
3. Исправность прорези и мушки.
Заряжание и разряжание пулемёта
Заряжание при питании из ленты:
1. Отвести затвор за рукоятку заряжания назад и вернуть рукоятку вперёд.
2. Включить предохранитель, для чего повернуть флажок назад, открыв букву 'S' и закрыв букву 'F' (включение предохранителя возможно и при подвижной системе в переднем положении; в этом случае затвор отвести назад невозможно).
3. Вставить наконечник ленты в приёмник справа или слева (в зависимости от направления подачи) и продёрнуть доотказа.
4. Выключить предохранитель, для чего повернуть флажок вперед, открыв букву 'F' и закрыв букву 'S'.
Разряжание при питании из ленты:
1. Включить предохранитель.
2. Открыть крышку короба, снять ленту и закрыть крышку.
3. Выключить предохранитель и освободить затвор с боевого взвода, нажав на спусковой крючок.
Заряжание при питании из магазина (предварительно должна быть поставлена соответствующая крышка короба):
1. Отвести затвор назад за рукоятку заряжания и включить предохранитель.
2. Присоединить магазин и выключить предохранитель.
Разряжание при питании из магазина:
1. Включить предохранитель.
2. Отделить магазин.
3. Выключить предохранитель и освободить затвор с боевого взвода.
Основные задержки и их устранение
1. Осечка устраняется перезаряжаннем.
2. Утыкание патрона устраняется исправлением положения патрона в приёмнике (для этого предварительно включить предохранитель и открыть крышку короба).
3. Непродвижение патрона, неподача ленты и неотражение гильзы могут быть при сильном загрязнении и густой смазке.
Для устранения этих задержек нужно удалить загрязнение или густую смазку.

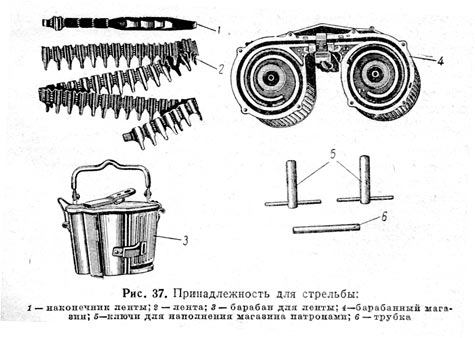

Принадлежность и запасные части

Принадлежность и запасные части, обеспечивают разборку, сборку и чистку пулемёта, а также использование пулемёта для стрельбы по наземным и зенитным целям. Футляр содержит серный цвет, который употребляется для черчения мушки и гривки хомутика. Положенные к пулемёту два запасных ствола переносятся в специальном футляре.



еще Mg
