Металлодетекторы Штурм

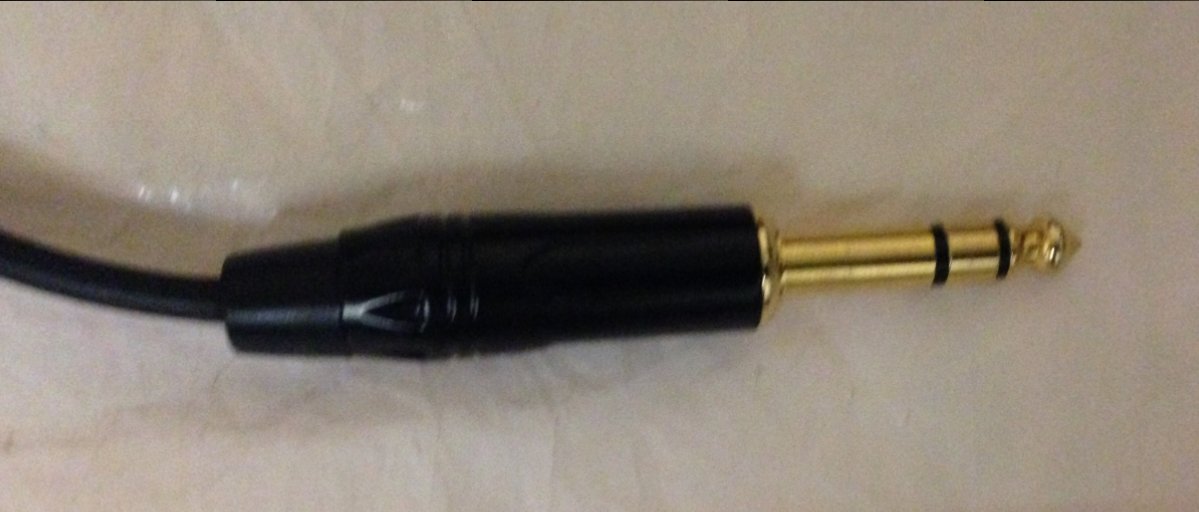

Вот такой:

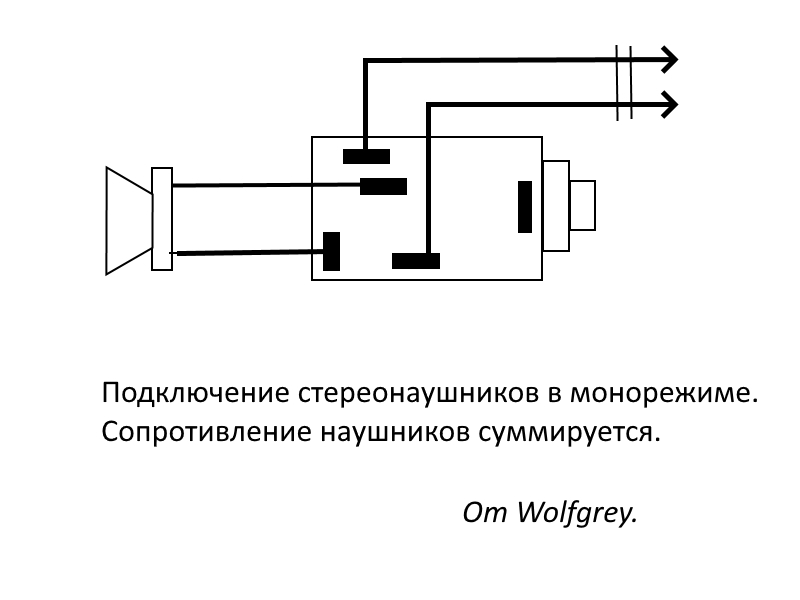

У Вас джек стерео, а гнездо вероятно моно.
Видите те чёрные полоски, они разделяют каналы меж собой и масу, в моно одна полоска



К стати , при полувытянутом джеке работает один наушник или два?

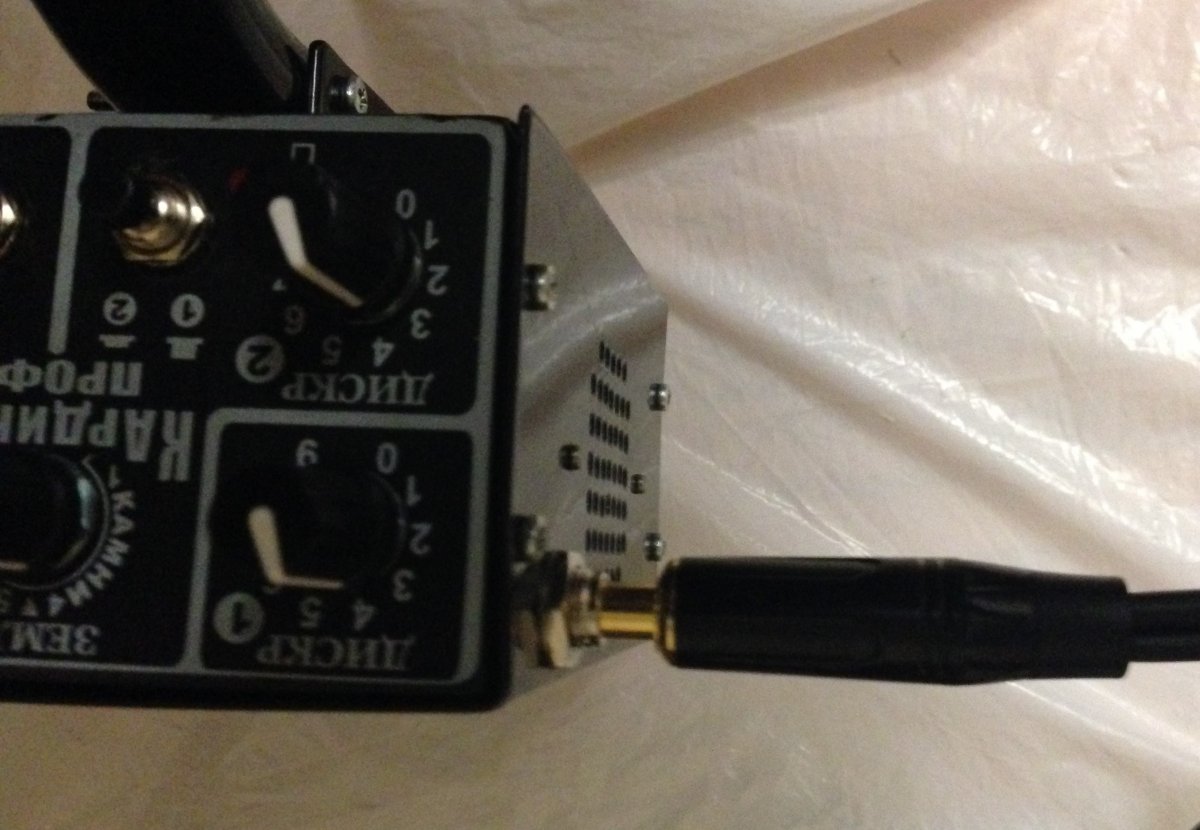

Вот так работает оба наушника, но соответственно болтается и от того прерывается:

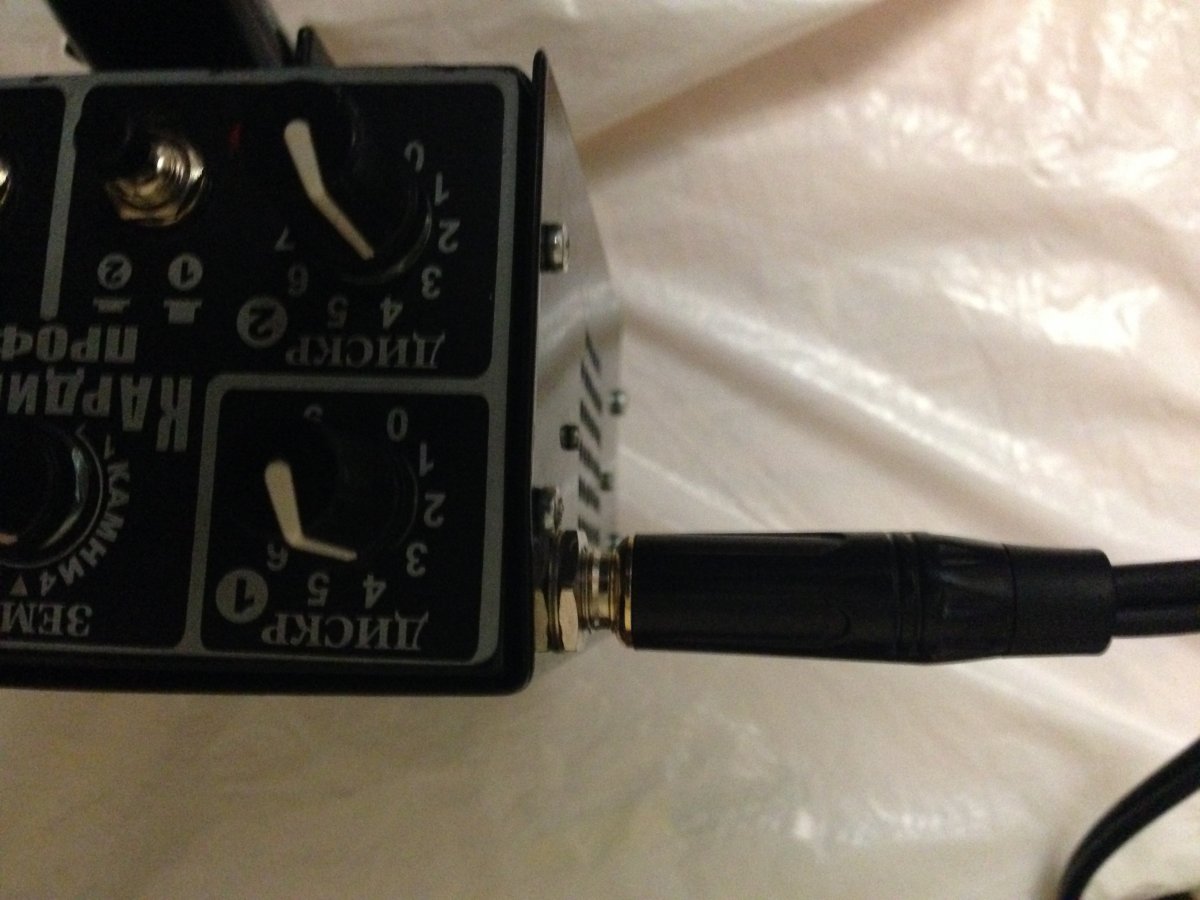

А вот так(по правильному) вообще хрен ночевал:



Чёрт его знает , как при полувытянутом джеке работают оба наушника, а при вставленном ни один.
Язычок попадает на чёрную перемычку или что..



Вот потому ж и говорю о распиновке ) Может контакт не совпадает в разъёме и на пальце. Но это ессесно только как вариант...



Ну другая распиновка, это если б они при пайке проводки местами попутали, но всё равно работал бы один динамик при полувытянутом, или хз.. Свяжитесь с ТС этой темы, он же и производитель, мож чего прояснит.



Да вся проблема в том, что аппарат ещё даже на гарантии - ему и полугода нет. Я созвонился с их типа "сервисным центром" сегодня вечером. Не знаю с кем конкретно я разговаривал, но ответили мне по типу "мы вас не ждали, а вы припёрлись" мягко говоря. Хотя я вообще ни каких претензий и близко даже не пытался предъявлять. Просто спросил, что это может быть и попросил совета...



И с самого начала такая лажа была? Или работали по динамику?



По динамику. Но этот бзик собственно был сразу, просто как то руки не доходили поднимать вопрос. Да и наушники были никакие под рукой(на, что я собственно и списал изначально эту проблему от греха). А сейчас появились хорошие уши Brainwavz HM9 и вопрос приподнялся как бы сам собой...)



Попробуйте вставить другие наушники



Как вариант временного решения , на ту часть джека , что выглядывает, одеть кусочек шланга, будет упор в корпус , пропадёт шат и хоть как-то можно будет юзать



Всем спасибо камарады за участие!!! Проблема решена. Правда убил полдня и точную причину трабла так и не установил, но... Если вкратце: Перебрали пол радиорынка джеков - от самых качественных до самых дешевых. Уже собирался плюнуть на это дело слюной!) И тут попался палец буквально на пару децел короче стандартного и... Свершилось чудо!)) Подошел и заработало! В общем предположительно либо сам разъём слегка кривой от природы, либо установлен как то кривовато потому не совпадали контакты. Тем не менее вопрос закрыт положительно хоть и с "пляской с бубнами". ). Ещё раз спасибо всем за советы!



В Кардинале Профи установлено гнездо Amphenol под стереонаушники, у этого производителя, в отличии от китайских, кривых "разъемов" не бывает. А вот у "фирменных" наушников похоже штекер оказался с изъяном.



Brainwavz на данный момент один ведущих производителей звукового оборудования в мире. Данные конкретные "фирменные" наушники стоят без малого как весь прибор Кардинал Профи целиком, а именно 150 евро. Куплены в Германии месяц назад и никаких боков не имели и не имеют ни тогда ни сейчас - прекрасно работают куда б их не подключали до сего. Они как и подобает высококлассному аудиодевайсу не имеют ни какого "штекера" вообще - у них в наличии только разъём на 3,5 и соответственно работают они с любым кабелем у которого с одной стороны находится такой джек. С противоположной же стороны шнура палец может быть любым в зависимости от необходимого.
Прежде чем что-либо говорить и дальше делать, я для начала сегодня утром проверил их у знакомого на двух других металлодетекторах, одним из которых был точно такой же Кардинал и на обоих, включая его, они исправно сработали с тем кабелем который к моему не подошел. Как и не подошли потом ещё более двух десятков разных джеков всех т.с. размеров и расцветок. Я уважаю Вашу позицию с которой Вы защищаете собственное изделие. Это вполне нормально. Но так же я прекрасно понимаю, что в мире нет ничего априори идеального и изъяны могут попасться на любом оборудовании или комплектующих к нему даже если подобного до того вообще никогда не случалось. Потому если б сегодня оказалось, что проблема таки в ушах, лично я б ничтоже сумняся так здесь и написал и неважно будь они хоть триста раз фирменные и брендовые по скольку не стоит ничего идеализировать даже если..., а скорее особо если это собственное детище ибо, как говорят в народе, "и на старуху бывает проруха". Ничего страшного в этом нет. Главное принимать это подобающе.

з.ы. К слову, кроме этого незначительного изъяна, к которому лично Вы вероятнее всего по большому счёту, в отличии от изготовителя разъёма, практически никакого отношения не имеете, прибор в целом отличный и работает в пределах своих возможностей совершенно без нареканий. Скажу более - иногда даже приятно удивляет. Спасибо



Приветствую, джентльмены!

Когда-то давно, купил я "Корсар-СМ2" у Стаса. И вот пару дней тому сгорело зарядное (столько лет отработало), вернее первичная обмотка трансформатора в зарядном. Теперь ищу трансформатор (или зарядку целиком), но не знаю его ТТХ. Внутри прибора размещены 8 аккумов по 1.5V, то есть 12V вместе.
Вопрос: какие параметры были у зарядного к "Корсару"? Мож кто помнит, иль сталкивался в подобном случае?
P.S.Просто хочется восстановить зарядку с правильными параметрами, как было изначально.
Заранее спасибо!



Зарядное устройство на Корсар СМ2 при токе нагрузки в 150 мА должно иметь напряжение 16,5-17 вольт.



Спасибо, но я за границей обитаю. Мне бы e-mail более подошёл для подробных расспросов.

Спасибо за подсказку!

Wolfgrey и sheva - Встречный вопросик: А эти данные могут быть только для трансформатора в зарядном? У меня сгорел лишь трансформатор, а в зарядном имеется еще одна малюсенькая плата. Вот я думал купить трансформатор, и слепить всё до кучи. Подобный тип зарядного целиком не получается найти в моём краю. А трансформатор с такими параметрами в продаже есть. И также нашёл трансформатор с данными 18V - 0.19A. Он может подойти для зарядного?

Заранее спасибо!
С ув.



Зарядные устройства на Корсары специально изготавливались, готового Вы не найдете. Wolfgrey все правильно объяснил. После подключения трансформатора,проверьте напряжение на выходе зарядного под нагрузкой. Превышение на пару вольт от указанного, не критично. При более низком напряжении аккумуляторы могут не до заряжаться.



Wolfgrey
sheva

- Благодарю вас, джентльмены!



А что можно заменить шнур без катушки? У меня тарабанить начал, вообще без движения, под ливень попал, вроде высох уже а тарабанит больше чем мокрый, и был момент я подскользнулся и оперся на катушку, шнур оченть натянулся. Не знаю че делать. Отсоединяю кстушку от блока, прибор молчит, подсоединяю дает очень быстрые короткие и громкие сигналы, как пулемет без остановки. А жаль, глубоко брала катушка, 9 моно стандарт, а дробинку на 20 см легко... Печаль



Вы хоть поняли о чём написали? Бо я извиняюсь но не очень. Как это заменить шнур без катушки? Без блока можно, но мастер не гарантирует адекватную работу прибора.
Я так понимаю у Вас и блок утопленник и катушка з дёрганым кабелем? Не понятно что ж именно из них глючит.
Если надорвали жилки кабеля то сами в принципе можете проверить, щупы мультиметра в пины шекера, шевелите кабель, если в каком то месте сопротивление забегает то обрыв. Экран не проверите, ну можно в принцыпе подключить к блоку и тоже мять, заорёт больше или нет, но лучше сразу отошлите мастеру если имеете такую возможность. Колупаться самому можно только как в моём случае, когда уже не жалко и из любопытства.
