матрица называется ,светодиодный вольтметр,в сборе 50 грн,пропилил окно в свободном месте и поставил, на выходе три провода один на минус два на через кнопку на плюс,показывает вольтаж, как восемь вольт так заряжай.

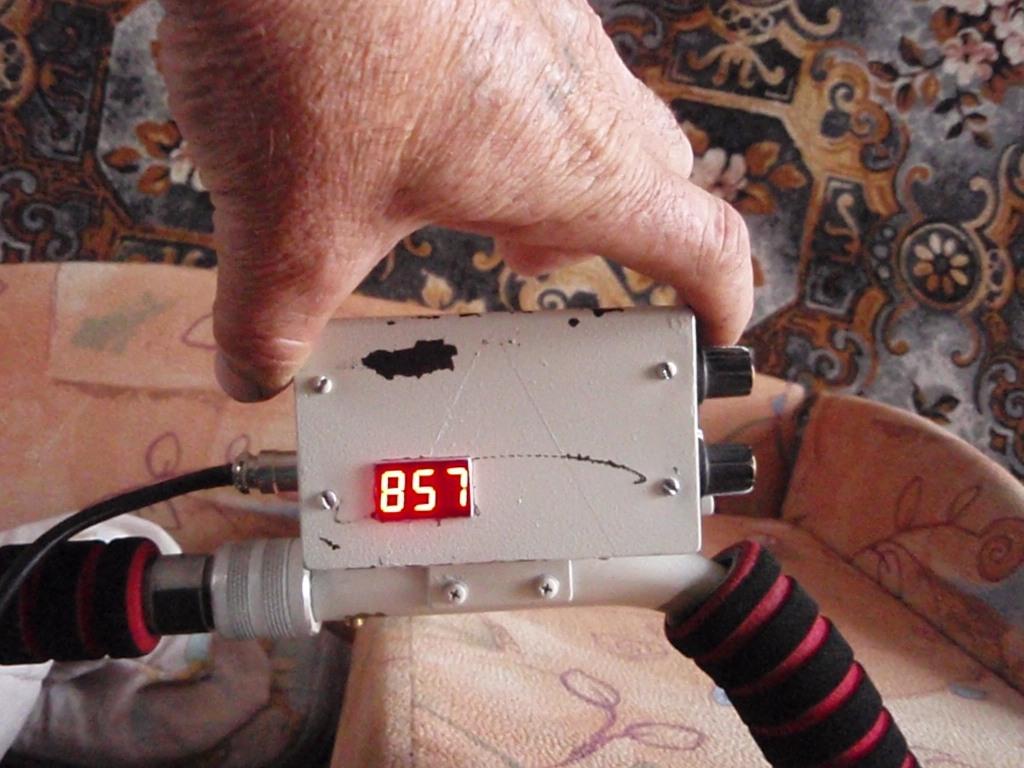

Вот матрица, идея не моя ,выхватил в этой теме на 60-й странице.воплотил здорово, понравилось, заряжаю при 8-ми вольтах на матрице, полная зарядка для Корсара где-то 0т 9,6-до 10,2 вольт,опытным путём расчитываешь на сколько сколько вольтажа остаётся ну и рассчитываешь по времени на сколько "банок" еще
хватит.те как на фото 8,5 еще на часов 12 вполне хватит.



Хорошо сделано.Я так понял матрица вклю-ца при включение прибора.Может на нее сделать отдельный включатель чтоб питание не палила лишнего ,или не сильно жрет ?Или кнопку при нажатие которая покажет остаток .Сколько вольт тратит матрица !?



Матрица имеет отдельную кнопку,но лучше ставить микрик,если кнопочка нажмется (а она подключена к питанию всегда) то посадите прибор,матрица "кушает"25 ма но включаете вы ее нажимом на пару секунд,так что батареи практически не садит,матрица показывает ток в вольтаже который остался в батареях,на Корсаре,8 батарей х 1,2 вольта=9,6 (практически 10,4)разрядка до 1 вольта на элемент=8 вольт,при восьми вольтах нужно заряжать.технология простая ,очерчиваете корпус чертилкой(острой как игла)сверлите а потом плоским надфилем (новым)со сточенным одним ребром(для выборки углов)неспеша, попивая пивко припиливаете отверстие примеряя матрицу(чтоб входила впритир,после приклеиваете гелиевым клеем ну или чем нибудь другим термоклей не рекомендую,при пайке прибор должен быть выключен,на пайку одеть термоусадку,на клеммы кнопочки тоже желательно.вроде и всё.с ув .Рубероид Тщательно выбирайте место так как матрица имеет высоту10+8мм чтоб детали схемы прибора не мешали установке(лучше несколько раз примерить.)



Прошу совета. Сегодня произошла неприятная история. Пластиковаое колено КСМ2 от удара деформировалось примерно посредине. Фото сделать не могу, т.к. прибор остался в другом месте, попробую описать. На колене образовалась вмятина и штанга согнулась примерно на 10 градусов. Как ее выпрямить? Или нужно менять, и если менять продает их Стас или нет?
Заранее благодарен.



пластиковое колено на изломе грееш кипятком ,выравниваеш и даеш остыть, все!!!

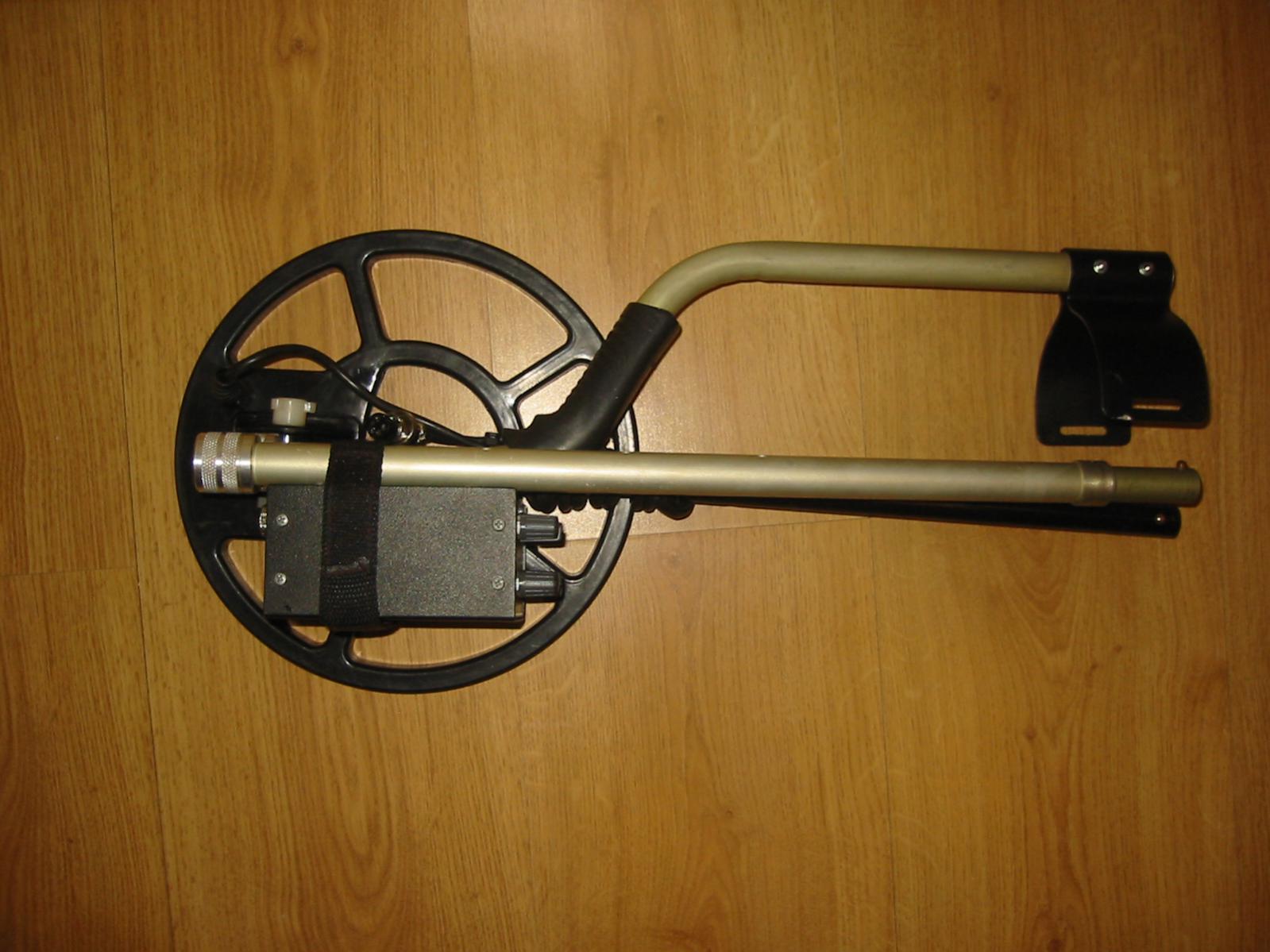

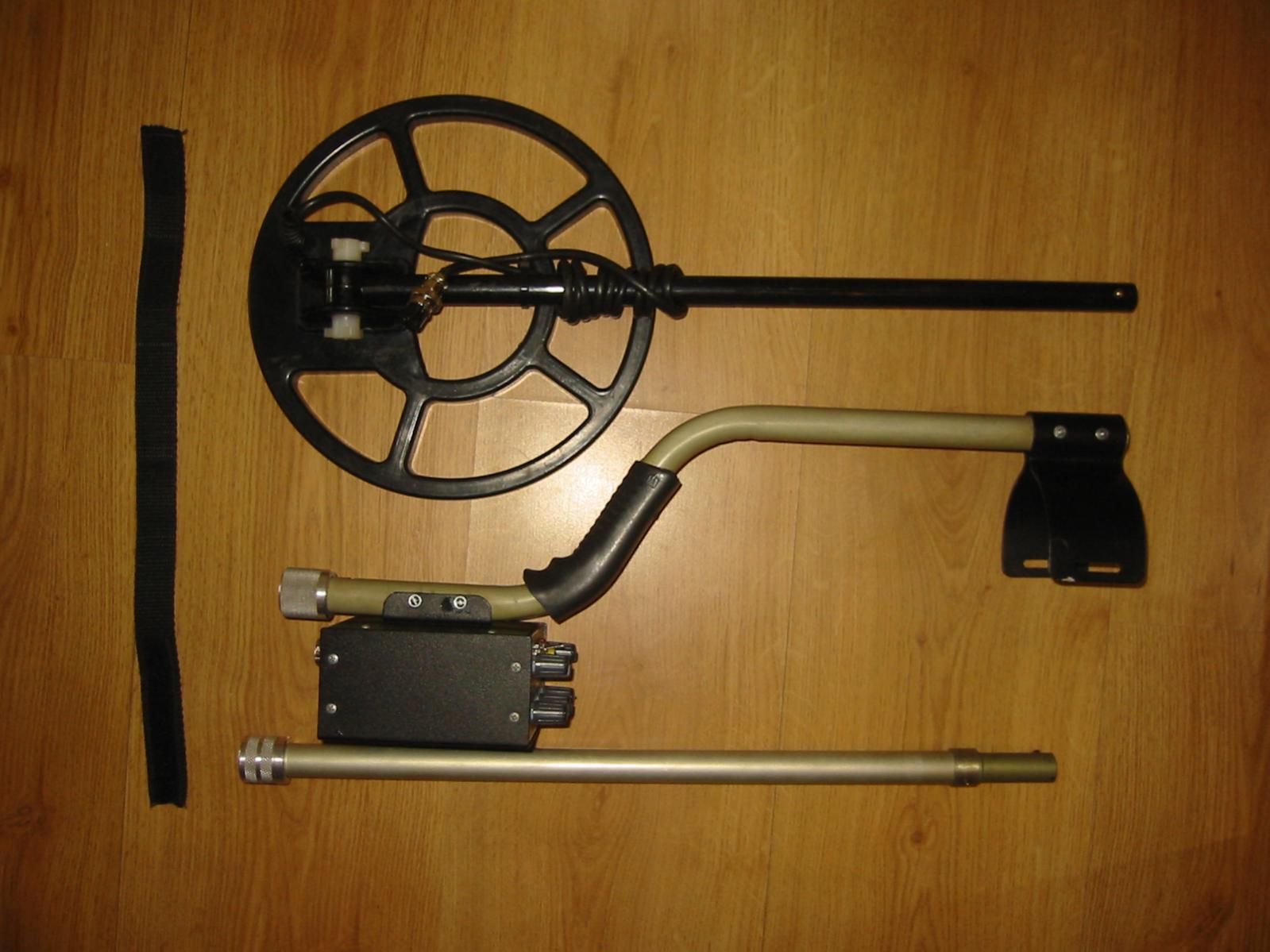

Временное отсутствие машины заставило пересмотреть способ транспортировки всей снаряги. Позволю себе поделиться способом компоновки прибора с наименьшими габаритами, для укладки в рюкзак, проверенный не одним выездом.

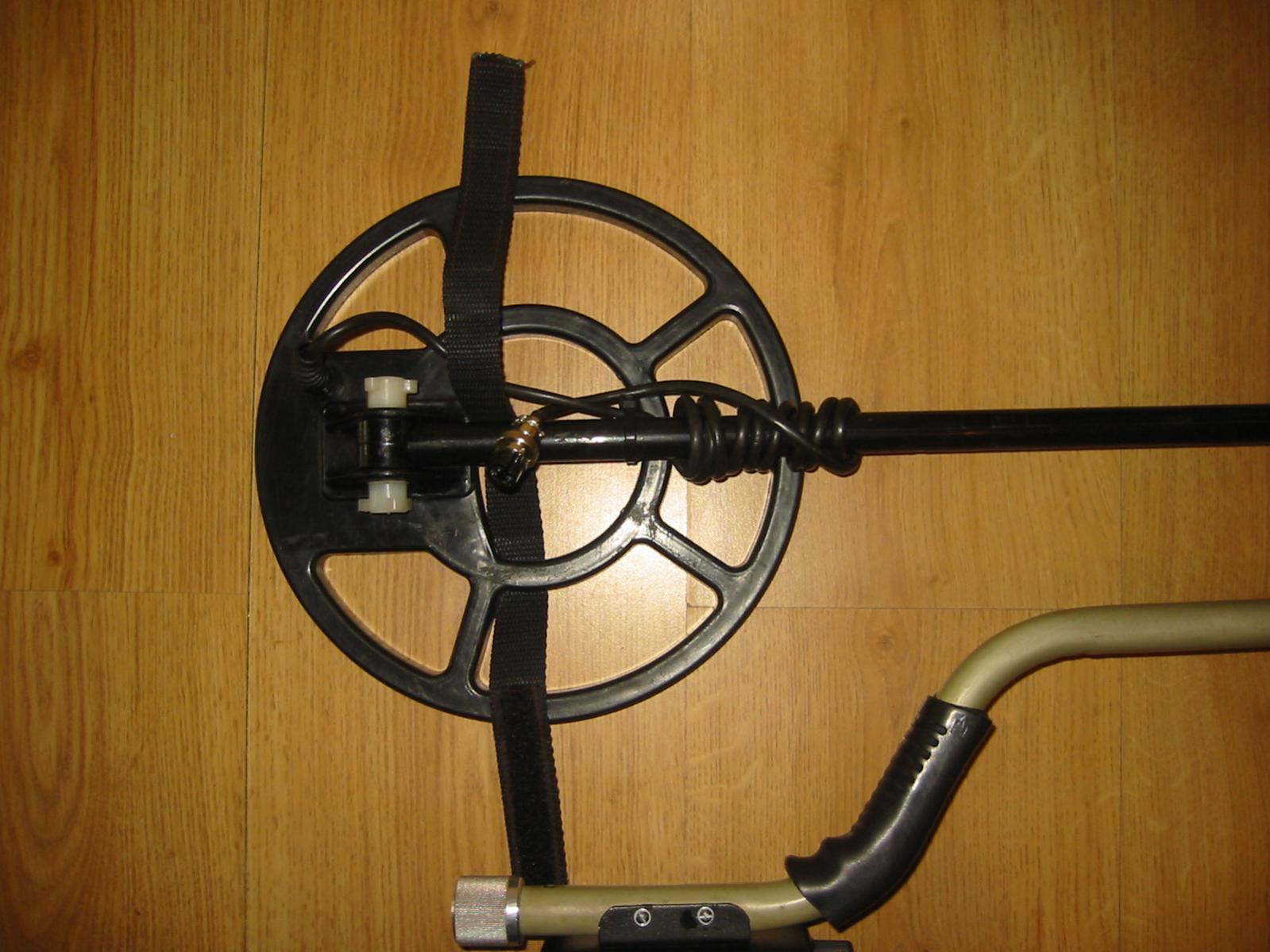

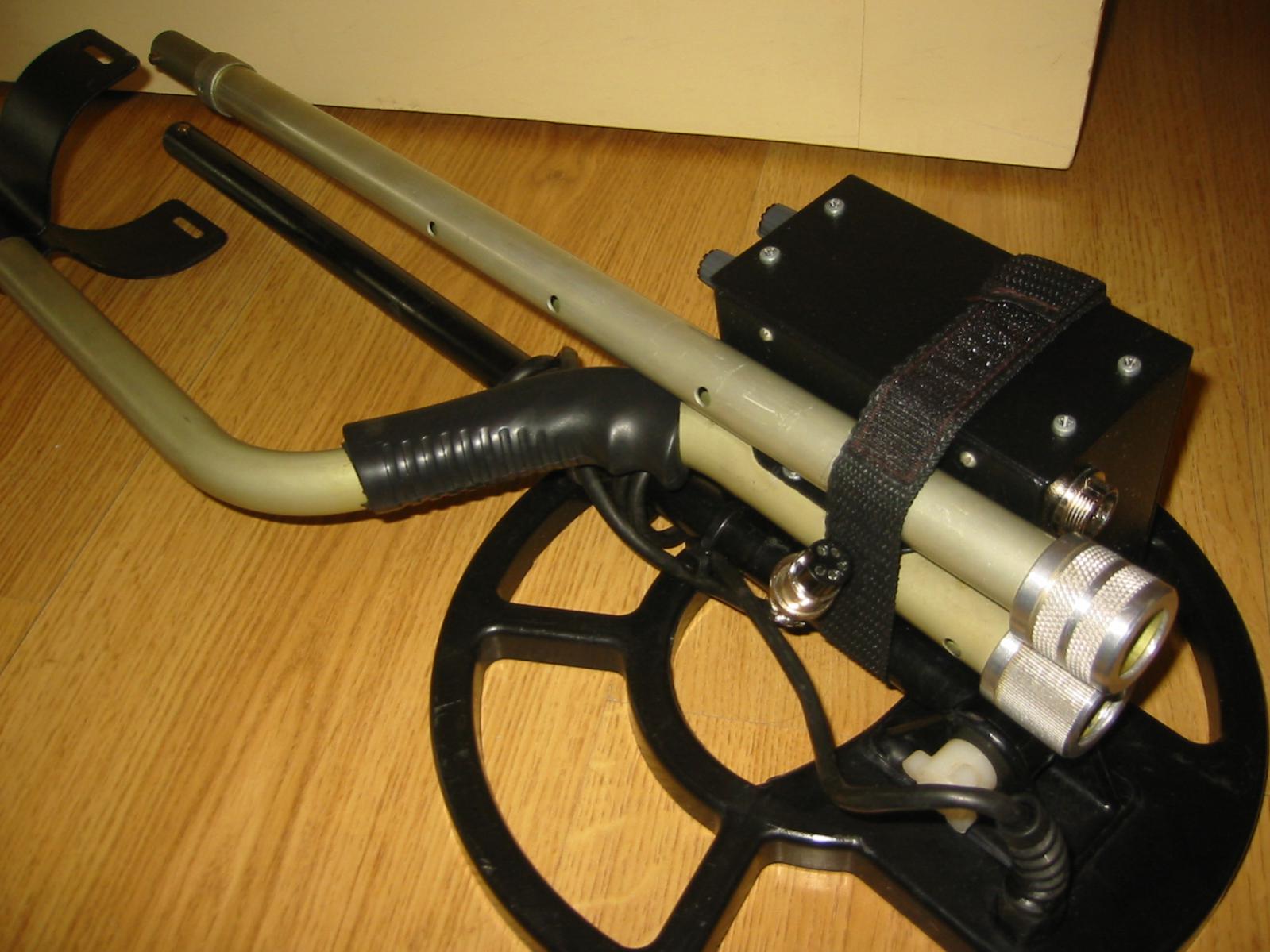

Родную липучку пропускаем через внутреннюю окружность катушки и нижнего колена штанги, сверху кладем корпус прибора, упирая его в пластмассовый винт, ставим сверху среднее колено и как следует затягиваем "сэндвич" липучкой. Монолит, не болтается, не дребезжит, можно класть в рюкзак..



un-one, спасибо за качественные фотографии. прибор вижу сделан добротно. а то ведь выкладывают размытые фото - ничего понять невозможно по ним.



Огромное спасибо! Как раз приобрел рюкзак для велопоходов на поиски, в раздумьях, как же складывать?!

-----------------------------------
Пару страниц назад я спрашивал про следующее http://www.reibert.info/forum/showpost.php?p=1281001&postcount=3241, но никто, увы, не прокомментировал. Подскажите, пожалуйста, повторюсь:

Возник вопрос к толковым в электронике ребятам. Я работаю в наушниках (висят на шее). Так вот из-за постоянных колебаний провода он перетерся в месте, где заходит в пластиковый корпус наушника. В КСМ используется моноджек, соответственно в проводе одна жила и земля (или экран, как его назвать?). Есть подозрение, что из-за перетирания наушник мог НАКОРОТКО ЗАМКНУТЬСЯ. Подскажите пожалуйста, что может быть если произойдет все-таки такое короткое замыкание провода. Не выведет ли из строя прибор? или что еще?


----------------------------------

Спасибо! Уж 5-ый сезон "учусь" и все новые и новые особенности нахожу. Вы говорите про режим Все металлы, а я про режим Дискриминации на Корсаре. Вот в последнем-то и наблюдались странные эффекты на крупную цель. на монетки такого не происходило. Просто, чего беспокоит это: всем известно, что земля полна всевозможными преградами - бревна, пни, поднимая над ними прибор (как было замечено) можно пропустить интересную вещь. Я думаю, никому бы этого не хотелось.



Навряд ли кто скажет, кроме производителя. Все зависит что стоит на выходе усилителя звука. Там может быть и микросхема и транзисторы, (какой мощности?). Угроза выхода из строя этого блока при к.з. достаточно вероятна, хотя на всю остальную схему металлодетектора это не должно повлиять. В любом случае долговременное включение прибора с к.з. в наушниках, при упорном махании над большим куском железа, однозначно, на выходе, что нить спалит, защита от перегрузок там навряд ли предусмотрена (хотя - х.з.).

Зы. правда если включить прибор вдали от металла и без присутствия различных наводок, в сферическом вакууме( чтобы не было сигнала) ничего произойти не должно.



Я думаю, что во-первых маловероятно "выпадение" центральной жилы из своей изоляции, даже при обрыве токонесущих жилок, в силу её бóльшей прочности, а во-вторых, мужики, это же не усилитель "радиотехника", с его мощностью на выходе, думаю повреждение выходного каскада в этом случае очень маловероятно. Что скажут господа радиолюбители?



Подскажите пожалуста в руководстве пользователя последняя страничка
под цифрой 4. Не допускать попадание воды во внутрь разьема поисковой катушки Это разьем что крепится на блоке управления или возле катушки?



я купил за 5 баксов.
Но выпрямить можно, нагрев её, потом только стеклопластиковую трубку вовнутрь вставьте для жёсткости.



а где можна взять моб ном тел стаса хочу себе кардинал профи! с ув.



Я не спорю, написал что усилок может быть собран на транзисторах потому что усилитель звука в штурмах, достаточно тонально информативен. Операционники на выходе такой разницы не дают, они пищат одним сгенерированным в них тоном., а вот простенькие транзисторные усилители пропускают через себя характер управляющего сигнала, влияя на тон.



Даю рацуху - создаем тему отдельную "Тюнинг и доработка металлодетекторов от "ШТУРМ", а то диспут затянулся, уже почти 160 страниц навернули, а в основном то "дайте телефон Стаса" - 1 млн. повторов от неофитов, по ремонту и замене - проц - 30 темы, и самое интересное - тюнинг! За ним будущее. Ну что подержим?
http://www.reibert.info/forum/showthread.php?p=1294167#post1294167



Идея гуд, еще бы с правами человечка подключить, чтобы не спеша перетарабанил все посты "по-теме" в новый раздел..



кардинал профи будет только через месяц пока нет



Всем спасибо за ответы по поводу замыкания наушников. Естесственно, экспериментировать не надо, надо просто следить и не допускать никаких ненормальных режимов работы.



Хочу спросить по зарядке прибора, вернее как высчитать время зарядки батарей. У меня зарядное 12в, 1А.ч, знаю в приборе стоит стабилизатор, позволяющий заряжать приборы зарядными и на 9в и на 12в, ограничивает ли он ток заряда? Батареи стоят 700мАч, сколько часов заряжать прибор в моём случае?
