Металлодетекторы Golden Mask

Можливо якось фіндера,або бігфута впіхнули в такий корпус.Є в них нахил до збочень з датчиками. Написали VLF.



Привіт всім, вибачаюсь що набридаю, та хочеться вже доколупати цей мд. В планах витягнути слабкі сигнали, погравшись з навушниками. Динаміки в них по 100Ом, але загальний спротив щось біля 55Ом вийшов бо враховуючи що я під'єднав гніздо до виводів де був динамік то переробив під моно гніздо. По схемі маски на загальний вивід додатковий резистор 270(стояв 300). Питання в чому, в який провід послідовно краще врізати резистор, так як і стояв в загальний, чи в сигнальний, ну і який номінал мінімально можна, щоб не нашкодити платі?Ну типу 55Ом+.. ? Це про послідовний питання..
Тепер про паралельний.. Я так розумію треба навантаження схемі замість динаміка, якщо висмикнеться джек навушників?
В принципі малоймовірно та хз..
Номінал? Ставити в розрив гнізда як динамік чи на постоянку, щоб типу і звук покращував?Ну і теж номінал..



Хлопці, питання на засипку. Доріжки плати обов'язково повинні бути лужені під захисною маскою чи ні?
Ситуація така, біля ніжок мікрух є відкриті дільниці мікроскопічні, видно мідь,не так щоб дуже багато та є, то там то сям.., в збільшувальне скло видно. Залудити не мій рівень, не підлізу. Чи можна ті місця прокапати епоксидкою загостреним сірником, чи олово поверх міді обов'язкове, а епоксидка замість захисної маски не підходе?



Два в рядок.різні блоки.Тест в квартирі.

.



Не варто туди смолу лити... Якщо є підозра, що дорожки можуть окислятись, то краще плату лаком покрити. Продаються в аерозолях для електронних плат.



Вже пізно, потицяв смолою, лаку не маю. Крапковий ремонт, я ж не всю плату, а тільки де сколи захисної маски. Будем вважати , якщо проводу датчика нічого нема від неї то і тут зійде.Заливали ж нею наче й плати.



Заливали компаундом на основі смоли... Буває часом,що після полімерізації, на поверхні смоли залишається масляниста плівка. Це затверджувач.Він агресивний.Навіть якщо його понюхати, то він аміаком смердить...



Спіртом мий добре.Хоча я нічого незаливаю на платах ,після пайки змив каніфоль і досить.І як кіно?Різницю бачиш між недоробкою Хілі і АЛЯ.Догружається друга серія з іншим блоком.



Змив основне, відсотків 95, під мікрухами не реально кустарно вичухати, підсохне епо, ще протру ті місця де нею потицяв.
Пайку я теж не чіпав в основному, лише де голі доріжки блистіли жовтим. Коло одного кондера металлізації нема, ледве причіплений, здоровим паяльником в підозрілих місцях не підлізу, ну то таке..
Ну щодо відео то важко судити, та й різна ціна, різні частоти. Мах ціллю зашвидкий, як на мене, це ж тест на дальність , а не відновлення. Швидкість маху в ідеалі повинна бути як би махнув штангою в реалі, і захоплення з першого разу, інакше в більшості випадків залишиться кротам. Така моя думка.
Ну а так мд то валить непогано. Хоча поки не покопав то ці тести , як спроба по фотографії визначити що тьотя на ній зображена, буде витворяти в ліжку, бажано пробувати в реалі.



При нешвидкому масі,чує дальше.



Це не так)), тому на відео стараються махнути швидше , пару см в +, і рідко хто моделює реальний копарський мах. Хіба в блоці щось переналаштуєте для зняття відео про нешвидкий мах.



1. Датчик ДД 26х30 см.?
2. На якій частоті тестується МД?
3. Яка ціна цього МД?



22/28 см.10 і 17 кГц.А цінна при чому тут?Я для себе збираю,хобі в мене таке,зробити краще за оригінали.Щоб отримати вихлоп,потрібно вкладатись.І дешеве мясо,пси їдять.

Покажу нешвидкі махи.



Ок, почекаю. Два види махів на одну ціль, ну давайте на 5коп ссср як еталон. Звичайний мах, так як би Ви водили рукою з штангою, і швидкий як зазвичай в відеотестах. Всі прилади що я тестив, видавали пару см в + при швидшому, побачимо як в Вас вийде.
ПС Можете на ютюб канал, я підписаний то побачу.
На Хілін теж, так щоб ніхто з вас не ображався ))



solovey_2005, на відео не видно щоб ти перемикав частоту. Тож, на якій частоті ти тестував МД?



Только не Пластик 70!!!!

Дешовая ПЕПА так воняет... нужно норм. отвердитель брать, но он стоит как смола... и датчики норм получаются.. но не для конвеера это удовольствие ...



Мне как раз настойчиво рекомендовали пластик 70, как нормальный и смывочный в последствии, если потребуется ремонт, другие мол хоронят наглухо, если сплошняком вскрыть.Хз короче где истина.
Гуглил как-то в инете то от 71го да , плевались.
Может Вы и правы, а может палёного прикупили.
Он тарится в имраде, о космодроме не наилучшего мнения, как-то так..
Да мне если по феншую то пол платы нужно перепаивать, начиная от 324 микрухи по входу и пошло поехало, Ну а есть что есть..Зато вот зимними вечерами не скучно ))

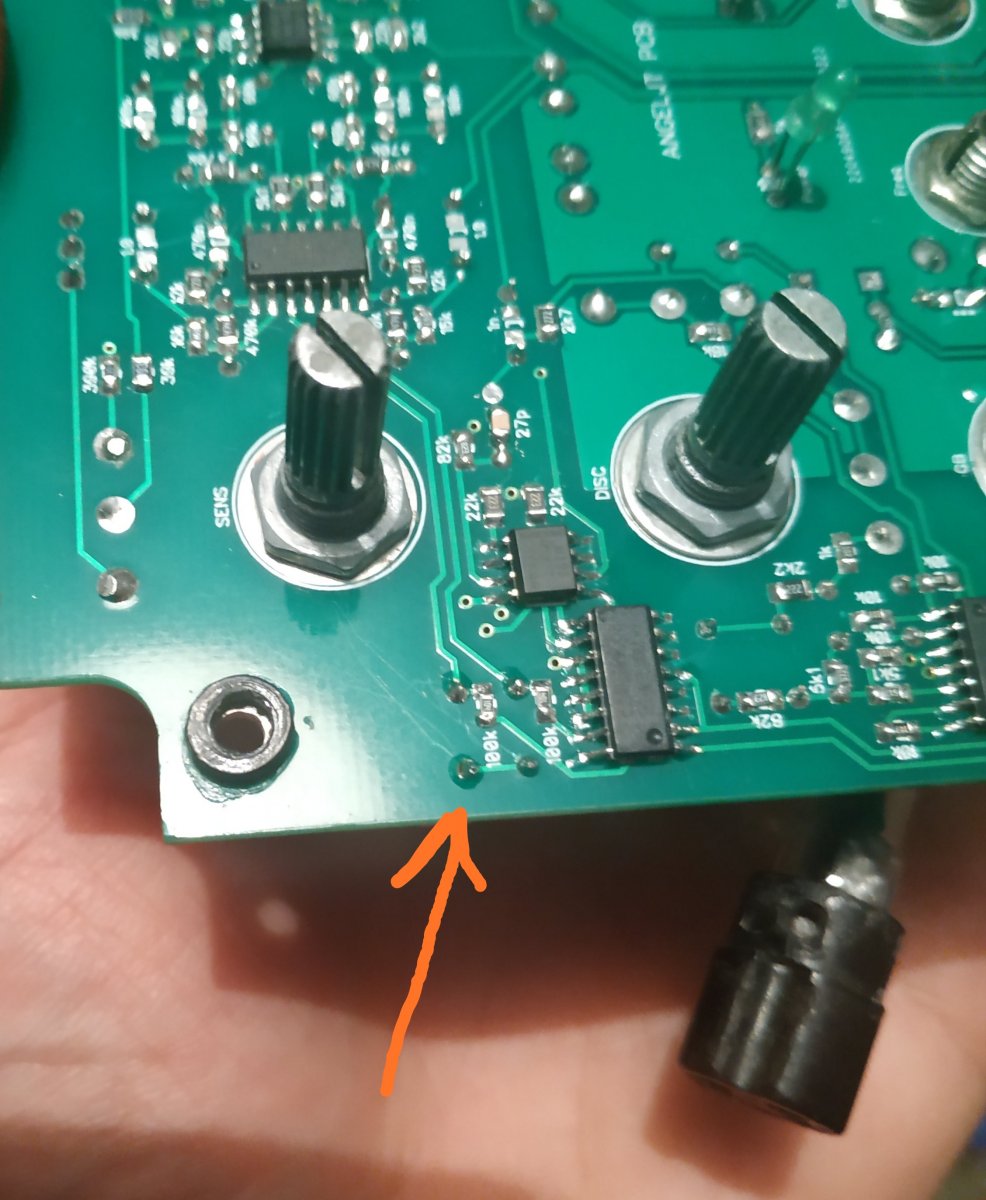

Вот тут металлизация не нравится, половины нету, может из-за этого балаболить без датчика? Там могу легко перемычку втулить, два кондера по 100n возле крутилки треша.
Две вимы но одна впаяна подозрительно



Мной он (пластик 70)куплен там же.. но это акрил, что с него хотеть.. он способен напитывать влагу... на полиуретановый лак лучше обратить внимание.

хотя справедливости ради все остальное купленное... на этой фирме(Имрад)за многие годы было отменного качества!!.Что микры для МД, что комплектуха для ремонта ЭБУ автомобилей.
В последнем заказе опера ОР37 и ТLC2262 пришлось ждать больше недели, но ослик и генератор.. показал что оригинал..



Да не переживайте, все будет норм. даже если ни чего лелать ..отмойте это место и усе.Балаболит не из за этого.. прибор любит качественную комплектуху и ее анализ перед запайкой и после нее.. продаваны этого делать не будут..Посмотрите на микры на пример на моей плате - все оригинал.
Я год назад собрал такую плату для колекции.. все гуд качество платы норм..
правда умники пытались типа упростить прибор..источник пит. замутить на лп2985...
последствия были печальные... любит у нас народ лов дропы...
Но ни чего платка прибора класно работает, правда там у меня на маленькой вертикальной.. собран норм . оригинальный источник пит.

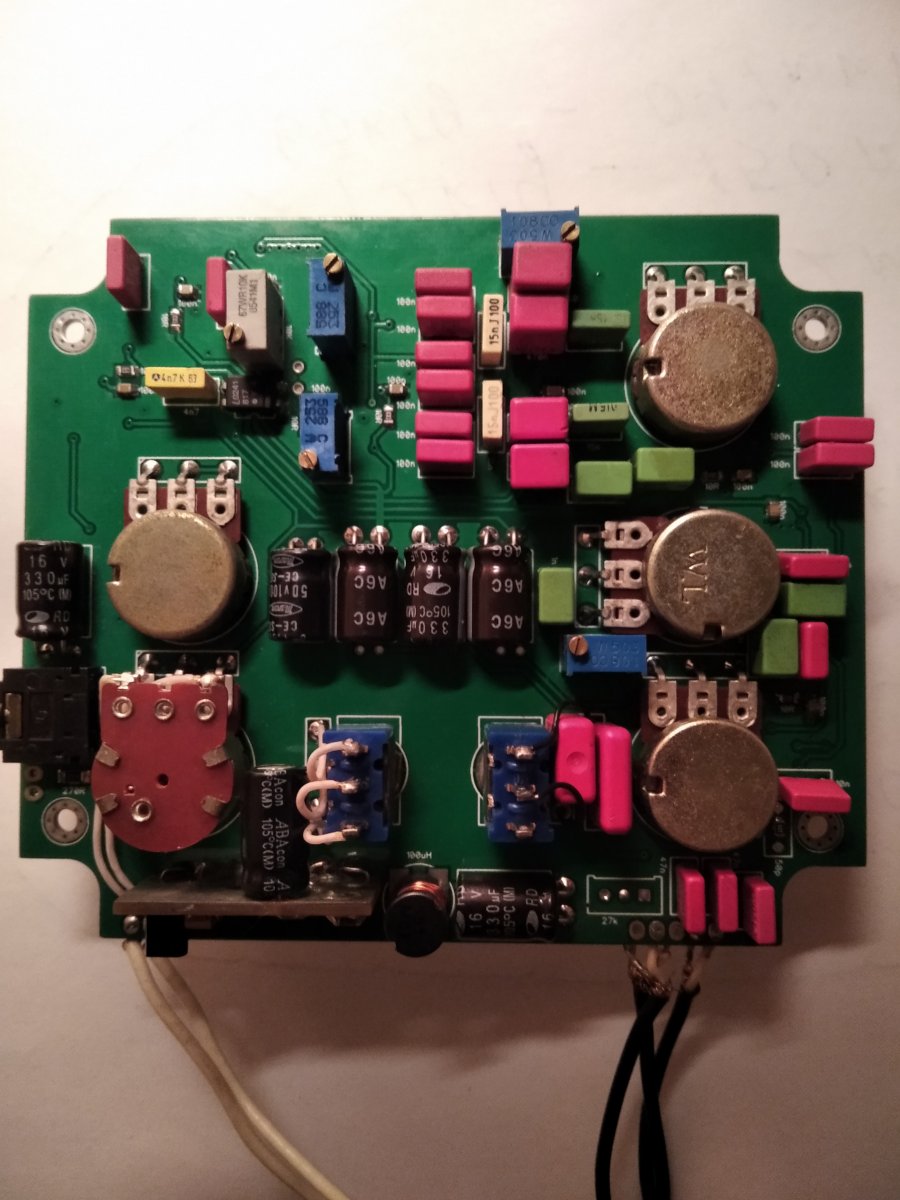

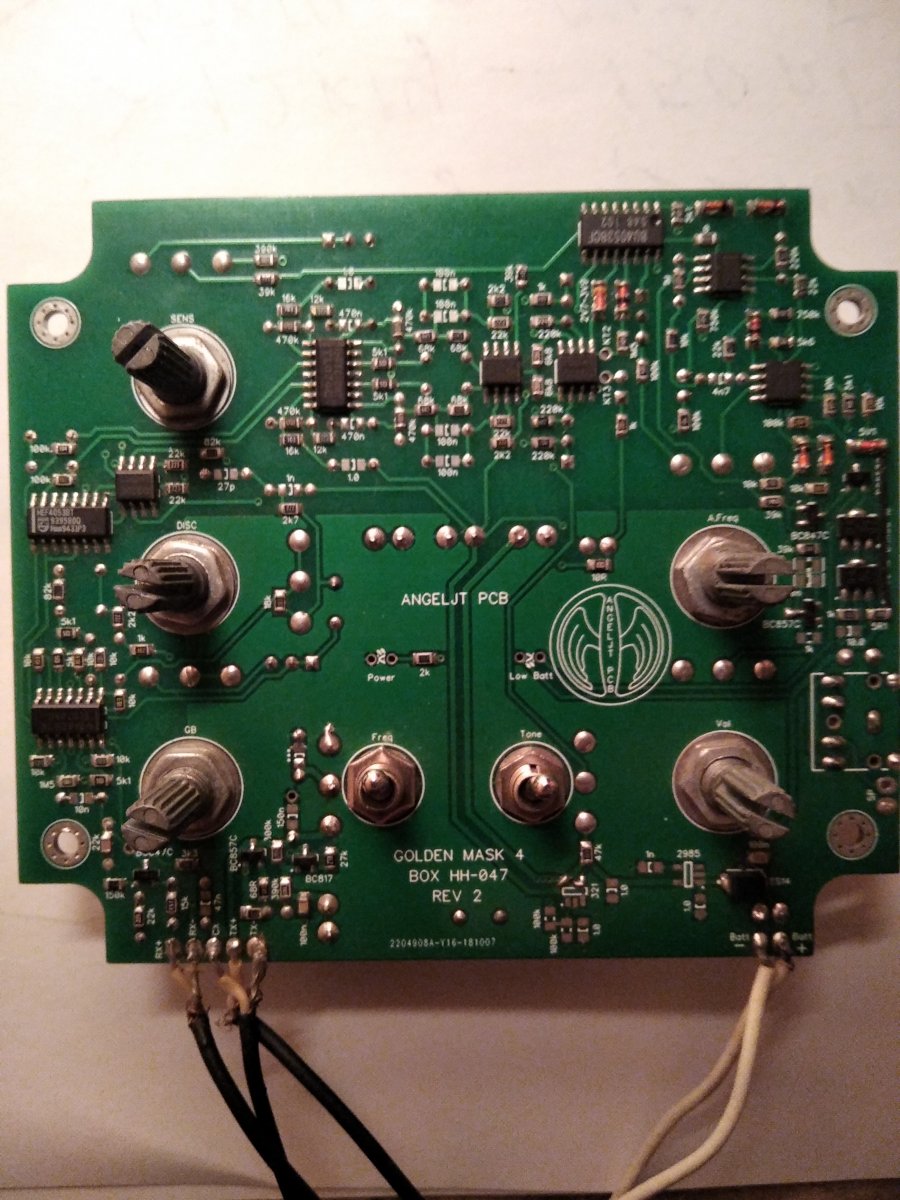

Есть у меня и собраная плата Маски 4 под корпус Кости Комана,если кому интересно могу показать.



Да я и не переживаю, просто колупаюсь, надо долепить и больше не лезть бо уработаю плату.



Да большей бы беды бы не было .. пришлете мне - востановлю за ... лиш бы время было.



Спасибо за предложение, я делаю прорыв в мд строении, то пока не хочется чтоб Вы подглядывали на мои секретные разработки в пайке.
Пока сам поколупаюсь. Вот блин понять не могу, гакнут ли мои наушники без штатного дополнительного последовательного сопротивления 270Ом что было на плате или нет.. Хочу просто воткнуть, вместо динамика но не пойму выдержат ли.. Такие , но сопротивление уже не 120, а 57 Ом примерно стало, перепаян кабель, и поставлен моноджек, потому так.https://www.kns.ru/product/garnitura-koss-sb-40/characteristics/Их характеристики до переделки, динамики вроде по 100Ом стоят.
Задолбался сопротивления подбирать, тихие звуки на пределе захвата цели не слышно нормально. Если сопротивление таки надо то куда желательно воткнуть, в общий или сигнальный провод? В паралель нагрузочный могу поставить только постоянку, разрыв в гнезде убран. Будет отбирать зря мощность, мне не особо жалко, если ещё и звук улучшит, но хз какие номиналы при таком раскладе..
