На таком солидном форуме должна быть тема об этой Большой линии !



Ли́ния Мажино́ — система французских укреплений на границе с Германией от Бельфора до Лонгюйона. Была построена в 1929—1934 годах (затем совершенствовалась вплоть до 1940 года). Длина около 380 км. Названа по имени военного министра Андре Мажино.
На строительство линии Мажино было затрачено около 3 млрд франков (1 млрд долларов в ценах тех лет). Общая численность войск на линии достигала 300 тыс. человек. В подземных многоуровневых фортах были оборудованы жилые помещения для личного состава, электростанции, мощные вентиляционные установки, узкоколейные железные дороги, телефонные станции, госпитали, комнаты отдыха, недосягаемые для снарядов и бомб.

Мажино (Maginot) Анри (17.2.1877-7.1.1932)



Схема Линии Мажино.



Хронология

11 ноября 1918 Конец первой мировой войны. Франция возвращает Эльзас и Лотарингию.

1920 Первые предложения по укреплению границы Франции.

1927 Создана комиссия для наблюдения за выполнением прогамм по укреплению пограничных районов.

1928 Начало фортификационного строительства в северо-восточной Франции и во французских Альпах.

1935 Август Фортификационная зона официально названа La Ligne Мажино (в линию Мажино) в честь бывшего военного министра Андре Мажино.

1936 Январь Строительстве основной линии укреплений Мажино в основном завершено.

1938 Дважды происходит мобилизация укреплений линии, сначала в ответ на немецкую аннексию Австрии, а затем в ответ на немецкую оккупацию Судет.

21 августа 1939 В ответ на рост напряженности в отношениях между Германией и Польшей французское правительство вновь приводит в боеготовность части на Линии Мажино.

Сентябрь Германия вторгаются Польшу. Франция и ее союзники объявяют войну Германии.
Ограниченные французские удары в рн.Немецких Саар.
Начало октября - "Ложная война".

10 мая 1940 Германия начинает наступательные действия против Бельгии и Голландии, а Французская армии и британские экспедиционные силы выдвигаются в Бельгию для отражения нападения.

20 мая Немецкие войска выходят на французское побережья, разделяя союзные войска на две части.

5 июня Второй этап немецкого наступления, битвы за Францию, начинается с нападения Германии на линии рек Сомма и Эна.

14 июня Немцы начать прямые нападения на укрепления линии Мажино на северо-востоке Франции.

15 июня Немецкие попытки прорвать линию Мажино в долине реки Рейн.

20 июня Италия атакует укрепления в Альпах.

22 июня Подписание франко-германского перемирия.

25 июня Подписание франко-итальянского перемирия.

Июль Сдаются последние гарнизоны на линии Мажино.

Ноябрь 1944 Немецкие части пытаются использовать элементы укреплений линии Мажино для остановки продвижения американских войск.

1946-60 Французские военные восстанавливает и вводят в действие некоторые участки линии Мажино.

1960-70 Французские военные отказывается от большей части укреплений линии Мажино.

В 1970-х годах впервые линия Мажино открыта для посетителей в качестве туристических достопримечательностей.



Линия Мажино была линейного построения, она состоит из серии фортов построеных в непрерывную линию. Растояние между крепостями составляет примерно 15 км; в зависимости от местности. Между фортами были межинтервальные казематы, которые дополнили оборону фортов. Оборона фортов и межинтервальных казематов была дополнена противотанковыми препятствиями и заграждениями из колючей проволоки. Все вместе они составяли основную оборонительную линию.
Эта линия проходила параллельно границе на удалении 10 км по территории Франции.
Несмотря на то, что линия Мажино является линейной системой укреплений, глубина линии (например, от границы до задней части) составялет около 20 - 25 километров. Целый ряд других защитных сооружений - форпостов, блокирующих позиций вдоль основных дорог, а также укрытий для пехотные резервов - расширили фортификационную зону из фортов и межинтервальных казематов.

На Линии нет двух полностью одинаковых укреплений. При постройке фортификационных сооружений все элементы были адаптированы к местности.



Основные элементы оборонительной линии.

Форты (ouvrages). Основными оборонительными элементами на линии Мажино был ouvrage или форты. Существовали два основных вида - большие крепости (gros ouvrages) и небольшие форты (petits ouvrage) . Размер больших крепостей в два-три раза превышает размер малых фортов, а также были построены в качестве артиллерийских крепостей, отведена роль пехотных, поскольку они были лишь оснащены пехотным оружием - пулеметами, 37 или 47mm противотанковыми пушками, а также 81-мм минометами.
Крепости и форты, как правило, имеют несколько блоков, которые связаны между собой сетью подземных галерей. В галереях и подземных частях блоков, находилась инфраструктура, необходимая для поддержания систем вооружения и гарнизона (командные пункты, силовые станции, вентиляционные системы, казармы , кухни, склады боеприпасов).В гарнизон небольшого форта состояло от 100 до 200 солдат, в то время как большую крепость обороняли от 500 до 1000 военнослужащих, и более.

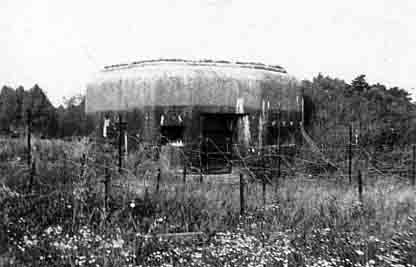

1- Форт (Petit ouvrage) Bois-du-Four.
2- Блок 5 крепости Hackenberg: артиллерийские казематы с тремя 75 мм гаубицами.
3- Блок 8 крепости Metrich: башня с 75 мм гаубицей.

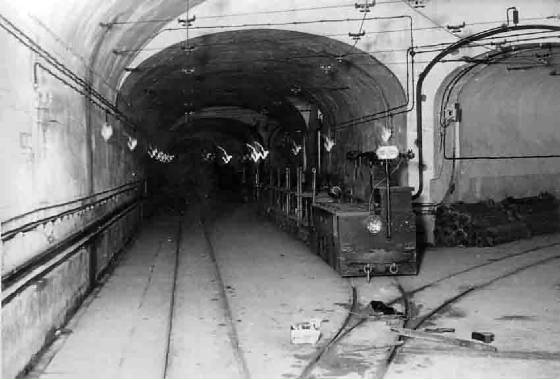

4- Крепость Simserhof: главная галерея с электрическим поездом.

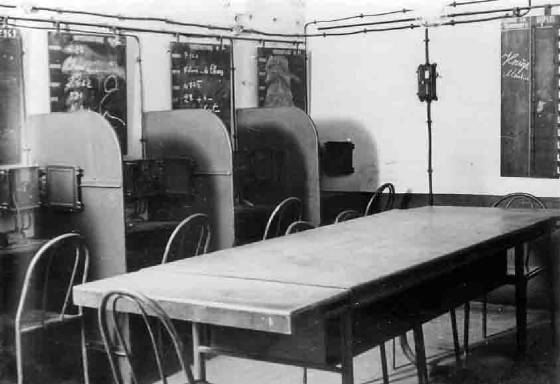

5- Крепость Simserhof: командный пункт.



самое смешное,что немці при наступлении ее просто обошли )) это напомнило мне кадр из старого фильма про буратино, где они пришли на поле дураков и там ворота надо было пройти....без забора..короче у френчей тоже самое



Об "обошли" будет немного позже ...



нет интересная тема...спасибо..просто пример глупости французов )) сравнить хотя бы с линией Маннергейма. Есть какие-то конкретные сравнения??..было бы интересно

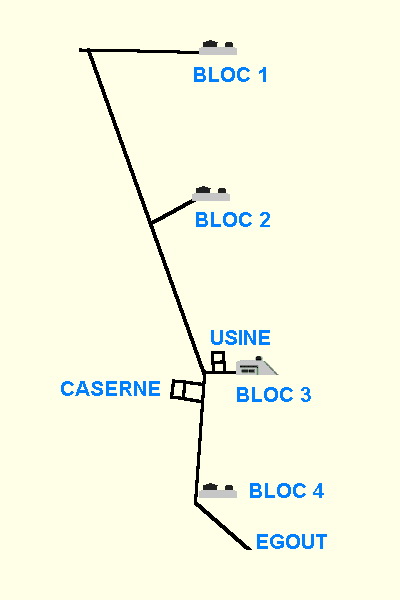

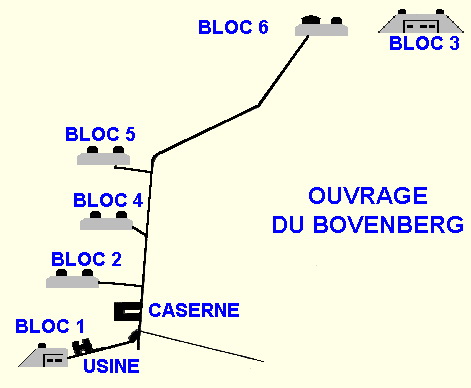

Несколько схем фортов.

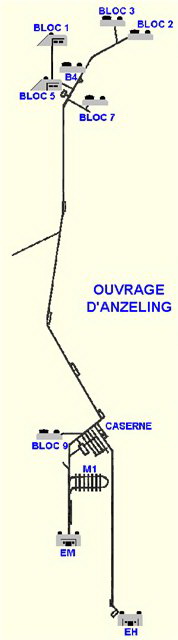

1 - Укрепленный район - Boulay фортовая группа d'Anzeling состояла из 9блоков.

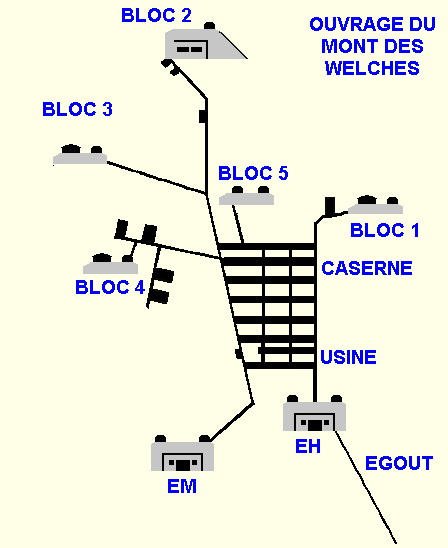

2 - Укрепрайона Houmburg Budange укрепленная группа
du Mont des Welches состояла из 5 боевых блоков и двух входных. Всего имела на вооружении 10 бронеколпаков и три подьемные бронебашни.

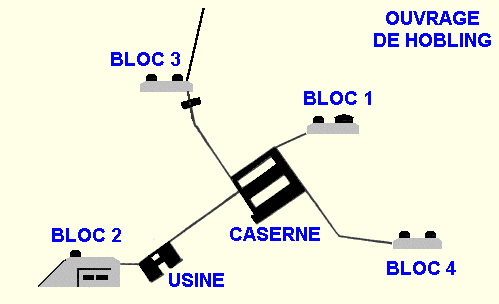

3 -Урепрайон Houmburg Budange Малая группа Hobling состояла только из четырех блоков , имела 6 бронеколпаков и
1 бронебашню.

4 - Укрепленный район в секторе Boulay - Narbefontaine.Укрепленная группа Сoume, состоящая их из четырех блоков 4 бронеколпака и 3 бронебашни, а также отдельных казематов Сoume Village и Сoume.

5- Укрепрайон - Tromborn. Малая УГ Denting состоящая из трех блоков 3 бронеколпаков и 1 бронебашни.



Вид на группу Fermont, которая была вооружена -18 !!! бронеколпаками и 4 подъемных бронебашнями.



Всего на линии Мажино насчитывается 44 больших и 58 малых фортов .

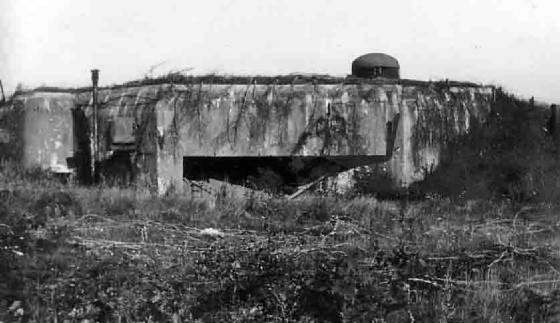

Второй фортификационный элемент Линии - межинтервальный каземат.

Межинтервальный казематы (casemates d’intervalles). Казематы были нескольких разных видов, но в целом - это железобетонные конструкции в несколько уровней. На нижних уровнях находились элементы инфраструктуры (электростанции генераторы, боеприпасы, склады, и казармы). Верхний уровень- на уровне земли. Он состоит из нескольких комнат, вооруженных пулеметами 7.5mm, а также 37 или 47mm противотанковыми пушками. Казематы, как правило, имели один или несколько бронированных куполов (cloches) для наблюдения и самообороны. Экипаж состоял из 20 - 30 солдат.

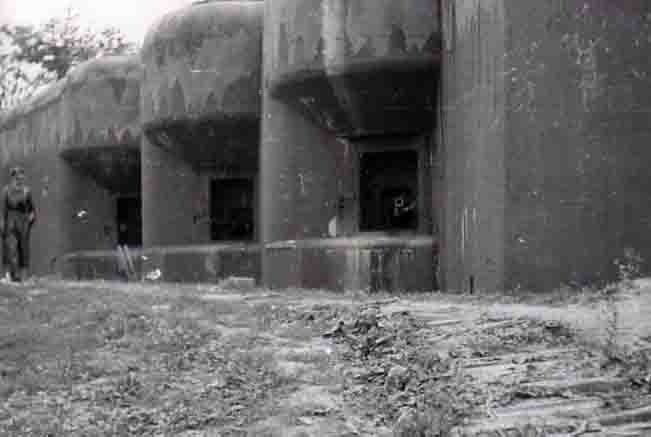

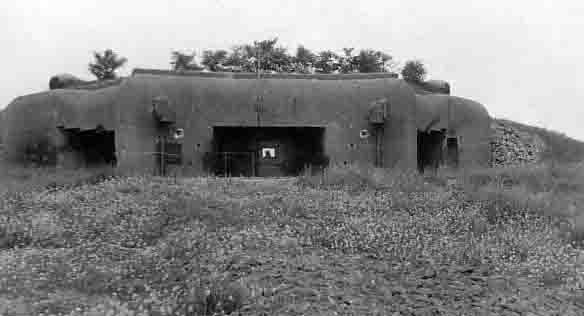

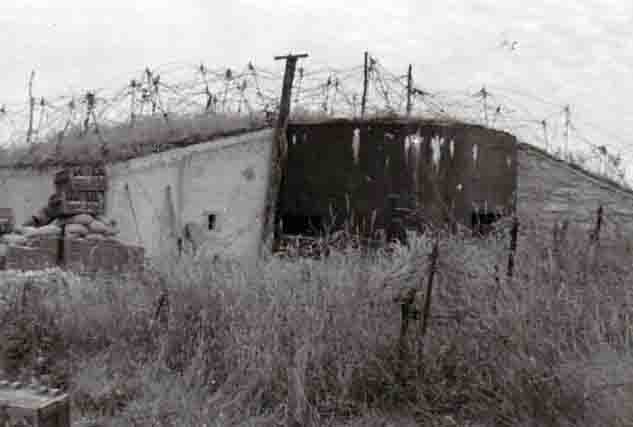

1- Интервал каземат Grand lot.

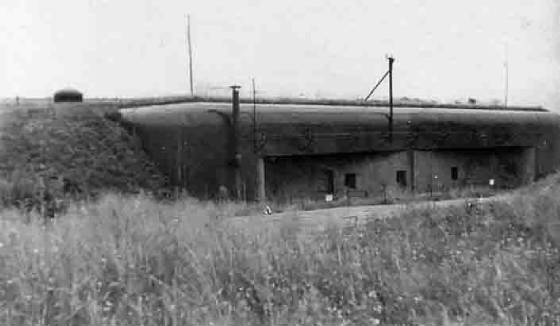

2- Каземат Koenigsmaker Sud.

3- Интервал каземат Sinnerberg Est.



Схема каземата.

Условные обозначения.

S Комната
О Офицерская комната
T Телефонный коммутатор
ST Лестницы
Е Вход для гарнизона
AR Пулемет
AT Противотанковые пушки
TMG Спареные пулеметы
C-МА Универсальная оружейная рама
D Канава
PP Силовая установка
EM Казарма
VF Вентиляция и фильтры
L Cанузел



К третему виду фортификационных сооружений лини можно отнести
наблюдательные и пехотные укрытия.
Наблюдательные укрытия представяли из себя специализированные железобетонные казематы, оснащенные оптикой и необходимым персоналом, чтобы корректировать артилерийский огонь близлежащих крепостей. Наблюдательные пункты были расположены на вершинах холмов вблизи артиллерийских крепостей.
За основной линии укреплений были железобетонных убежищ для отрядов пехоты (от 200 до 250 солдат). Некоторые убежища также служил в качестве командных пунктов для пехоты.

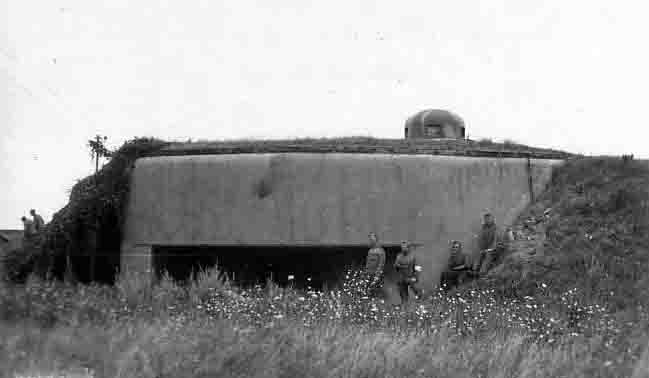

Пехотное укрытие

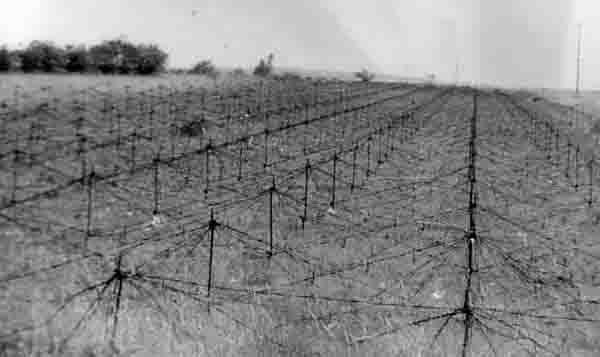

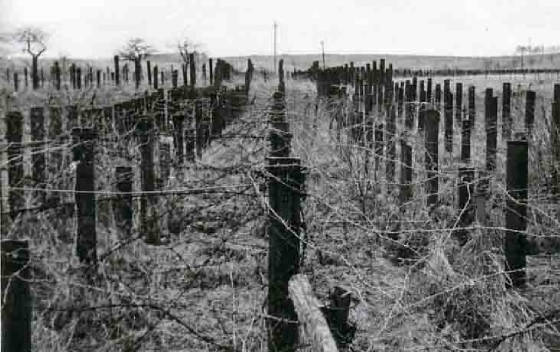

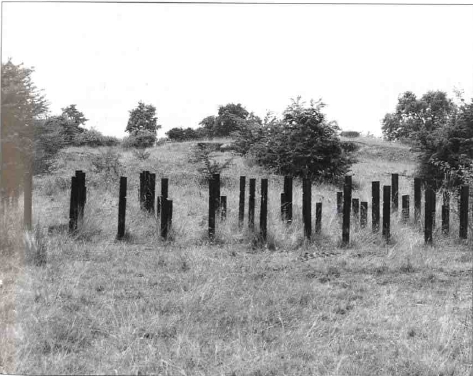

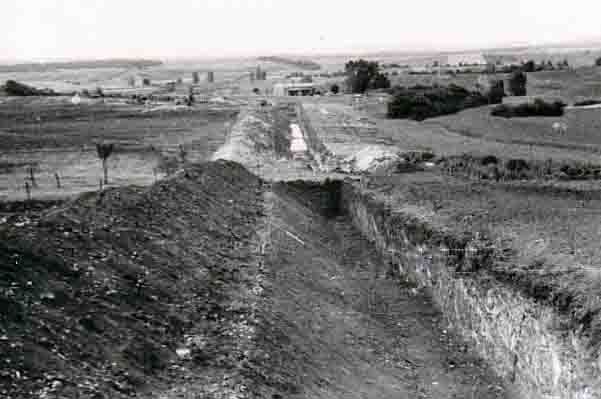

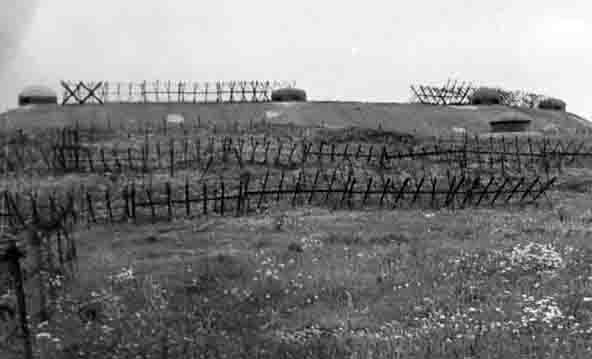

Препятствия и заграждения. Промежутки между фортами и интервальными казематами были оборудованы противотанковыми препятствиями и заграждениями из колючей проволоки. В качестве противотанковых препятствий примянялись либо вкопаные вертикально в землю рельсы (до шести рядов), или земляные рвы. Противотанковые барьеры также блокировали все дороги. Противотанковые препятствия дополнялись плотными заграждениями из колючей проволоки. Вместе взятые, эти препятствия распространить по всей передней части главной линии укреплений, прерываясь только на непроходимой местности.



Полевые укрепления. После строительства главных укреплений Мажино, были построены в дополнение к этим укреплениям множество блокгаузов .Эти полевые укрепления были самых разнообразных конструкций. В местах, где небыло фортов или интервалказематов они были главным оборонительным структурам и, в общем, годились только для местной обороны.
Распространным было расположение блокгаузов в непосредственной близости от границы( до 5 км). Располагаясь на таком близком растоянии они создавали приграничную линию обороны, которая должна была убезопасить форты от внезапного нападения.



Также к элементам линии можно отнести склады беприпасов, которые находились на удалении ококоло 50 км. от укреплений; сеть узкоколейныйх железных дорог, по которым бронированные локомотивы должны были подвозить вооружение и боеприпасы со складов к укреплениям;высоковольтные линии электропередачи, которые входили в сеть гражданских линий электропередач и походили у креплениям подземлей.
А также, тяжелую железнодорожную артилерию, которая своим огнем должна была дополнять, ограниченную в дальности стрельбы, артилерию фортов.



По уровню защиты, фортификационные сооружения линии Мажино делились на 4 класса.

4.- Сооружения этого класса должны были выдерживать обстрел артилерии калибром до 420 мм. Толщина железо-бетонного слоя составляла соотвестенно:
крыша- 3,5 м, фронтальные стены-3,5м, пол и внутренние стены 1-1,3 м.
К подобным сооружениям относились большие артилерийские форты.

3.-Выдерживали обстрел орудий калибром до 300мм. Крыша и фронтальные стены - 2,5 м, пол и внутренние стены 1-1,3 м.
К этому классу относились малые форты.

2.- Защищали от обстрела 240мм артилерийских систем.
Толщина защитного слоя: крыша и наружные стены-2-2,25 м, пол и внутреныие стены 1-1,25 м.
В эту группу включали интервальные казематы.

1.-Должны были выдерживать обстрел орудиями до 150 мм. Толщина крыши и наружных стен-1,5-1,7 м соответственно, пол и внутренние стены- 1-0,5 м.
С таким уровнем защиты строились блокгаузы и придорожные казематы.


В приведенной ниже таблице указано общее количество сооружений линии Мажино. Даные сгруппированы по регионам и типам сооружений.



На этих рисунках иллюстрируется насыщенность линии артилерийскими системами с указанием их калибров, а также фортами( синие- большие форты, белые- малые форты, синяя линия- участок только с интервальными казематами).

Первый рисунок отображает участок франко-германской линии, второй- франко-итальянской.



Тема хороша.. Бесконечна как Линия Мажино... Кстати поправте свои ошибки - казематы бывали промежуточные а не интервальные. И опять же французкий каземат это не наш каземат. У нас это просто боевой отсек для пулемета или орудия в форте , ДОТ е или укреплении а у французов это самостоятельное укрепление. Могло состоять из многих помещений.
Форты не совсем правильно... Скорее это укрепленные группы (УГ)
состояли из отдельных блоков (Артиллерийский блок, входной, пехотный.) То есть самостоятельная единица...А форты это уже другая эпоха немного ...
Кстати OUVRAGES с француского это и есть укрепление..

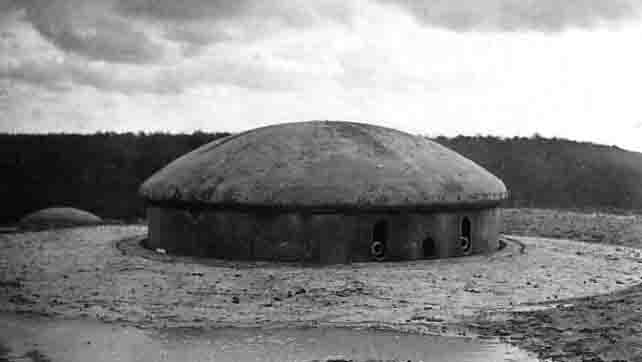

Дело в том что в систему Линии вошли еще и действително старые форты времен 1877 года и первой мировой. Они были модернизированы .
Вот это действительно форты...
Вся Линия делилась на несколько участков - Норд, Норд-Ест,Сюд-Ест.
В составе секторов укрепленные районы. и отдельные фортифицированные позиции . Районы не делились на сектора и подсектора ... Укрепленные группы были отдельно стоящими укреплениями как и форты включенными в общую систему огневого взаимодействия...



Теперь остановимся на вооружении Линии.

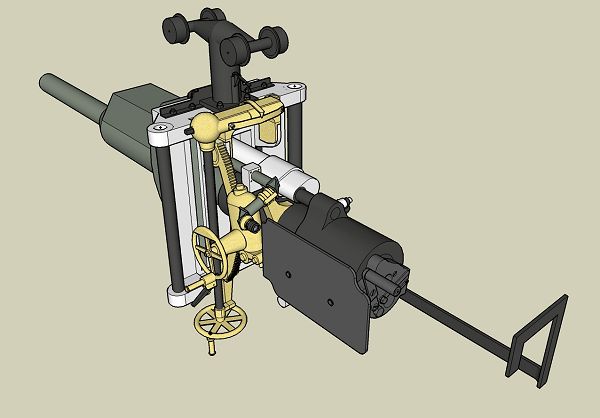

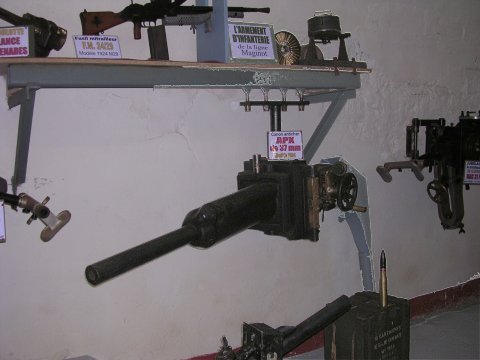

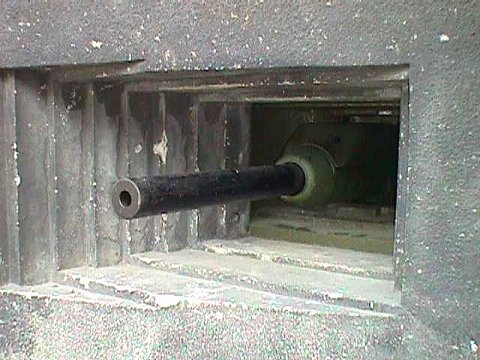

37мм Противотанковая пушка обр.1934г.

Длина: 1.97м;
Темп стрельбы: 20 выстрелов в минуту;
Скорость снаряда: 850 м /с
Пробивная способность на растоянии 1000м 30-40 мм.

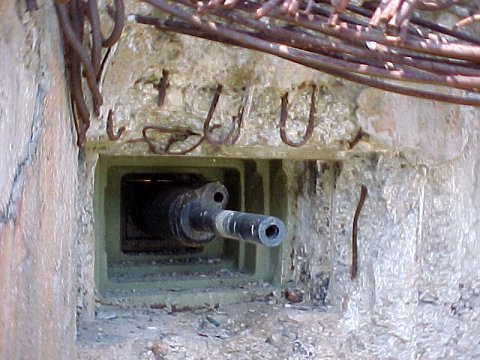

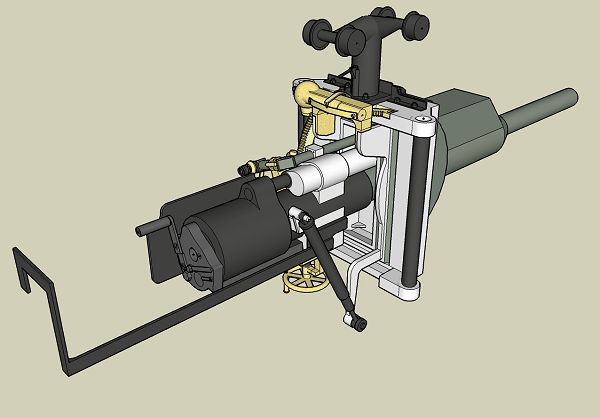

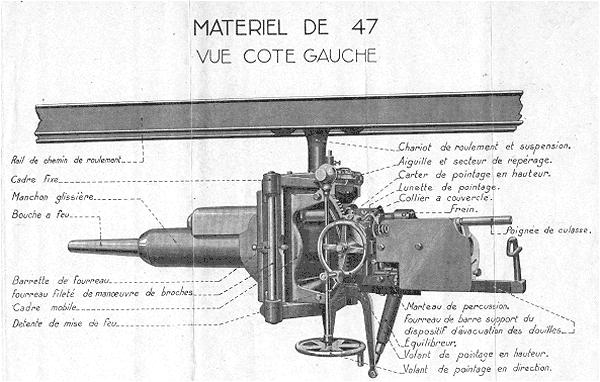

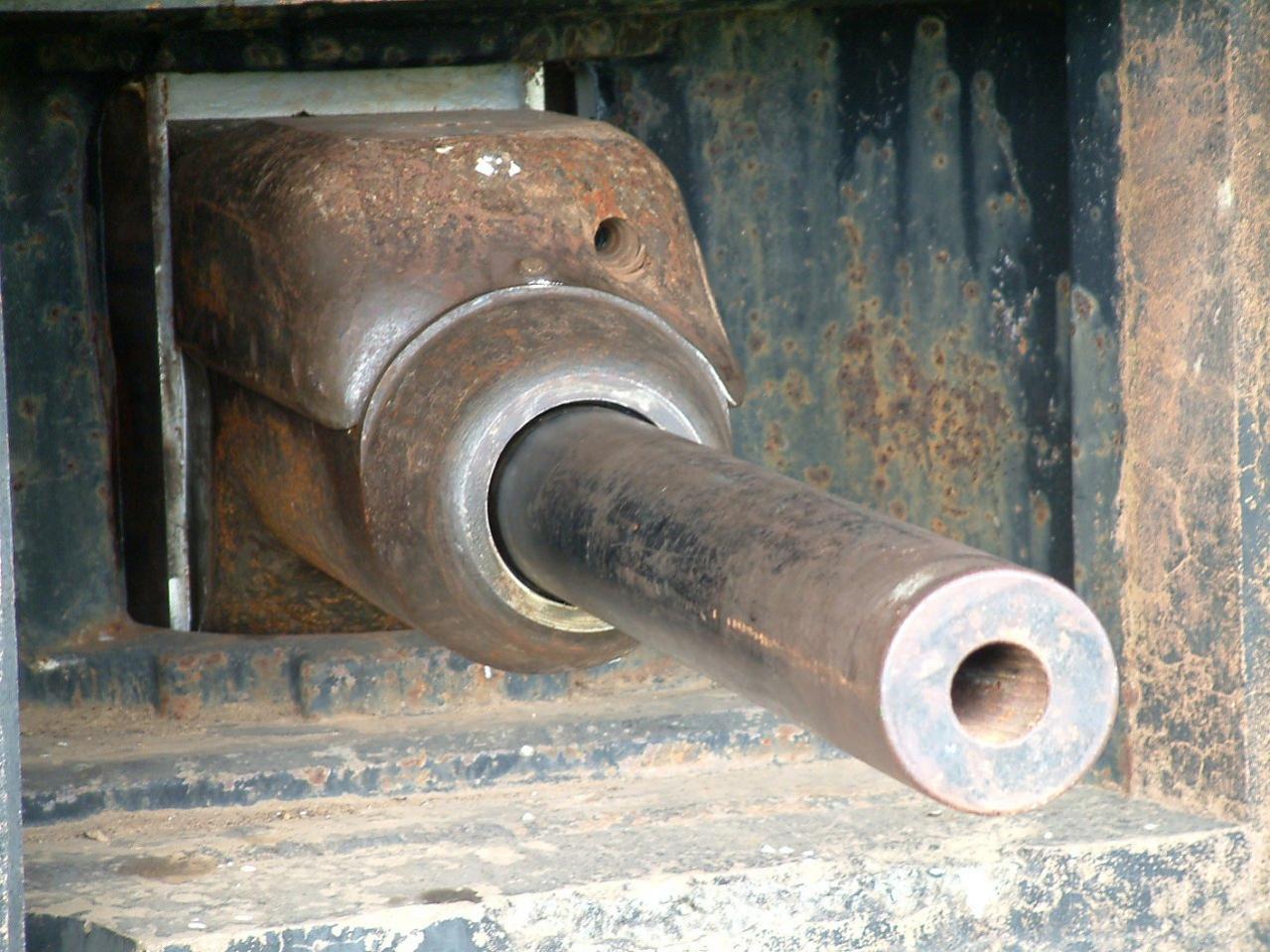

47мм противотанковая пушка обр. 1934г.

Считалась в свое время одной из лучших.

Длина: 2.52 м
Темп стрельбы: 20 выстрелов в минуту
Скорость снаряда: 900 м / с
Пробивная способность на 1000: от 45 до 60 мм
