Всем доброго времени суток, подскажите как правильно должно быть питание на квазаре, 2 лития последовательно или лучше в параллель?
Питание должно быть так, как предусмотрено. На деловеровских бракодельных приборах, очень часто, стоит питание через повышайку с 4.2 до 8.4 вольта. Чистое питание 8.4 вольта - 2 аккумулятора последовательно. Но, возможна ситуация когда в Б/П стоит повышайка и сама схема прибора рассчитана для работы от 4.2 вольта. Особо это касается приборов в корпусах Z-80. Проверьте, что за вариант у вас.

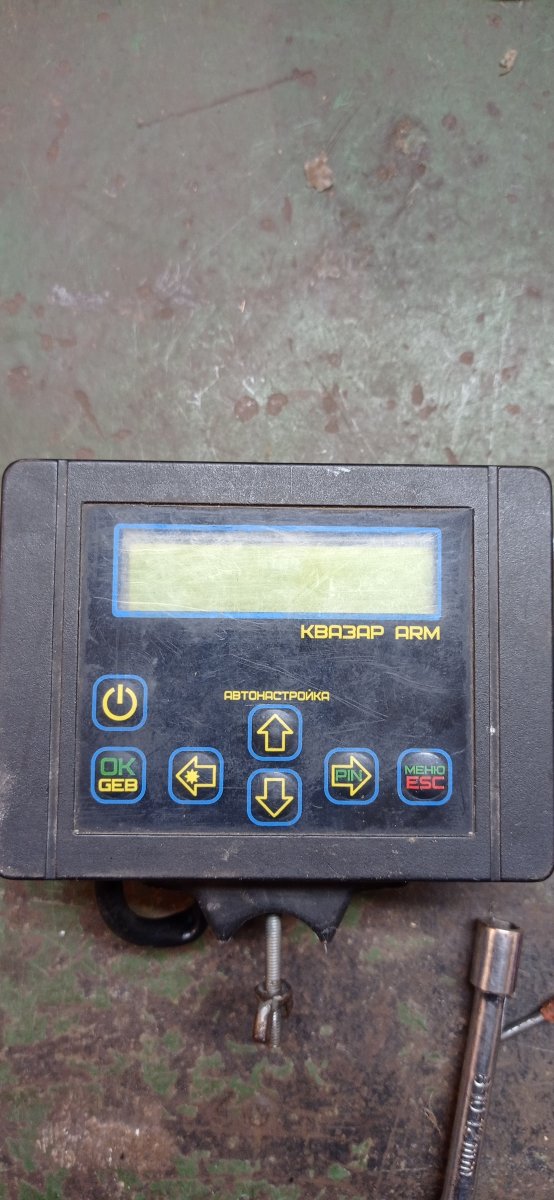

Ну аппарат не деловера, друг купил блок старенький квазар в з80 а питания нету. А у меня есть катушки к квазару. Так как сам пользуюсь от рк. Вот решили питание сделать а как правильно тут спросил. Насчёт повышайки незнаю. Если я правильно понял это должны быть конденсаторы?
Поставил питание последовательно, на вольтметра на блоке пишет 18в. Нужно ставить последовательно или убрать на вольтметра до 8.4 ?
Ставлю тогда 6. Хотя я не думаю что новые акумы посадить за день в такое состояние. Я двухлетние немогу за день посадить.
Да я не об этом. Просто некоторые "сборщики" делают питание МД от одного аккумулятора (или двух параллельно соединенных) с повышающим преобразователем. Если в Вашем приборе такой платки нет, значит всё правильно - аккумуляторы должны соединятся последовательно и Вы всё правильно сделали.

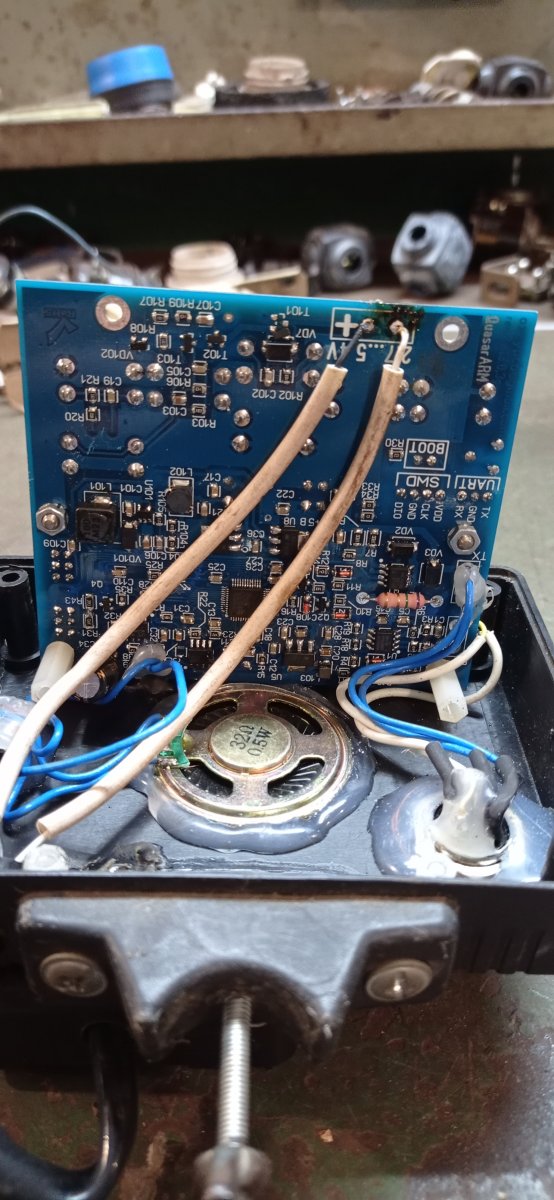

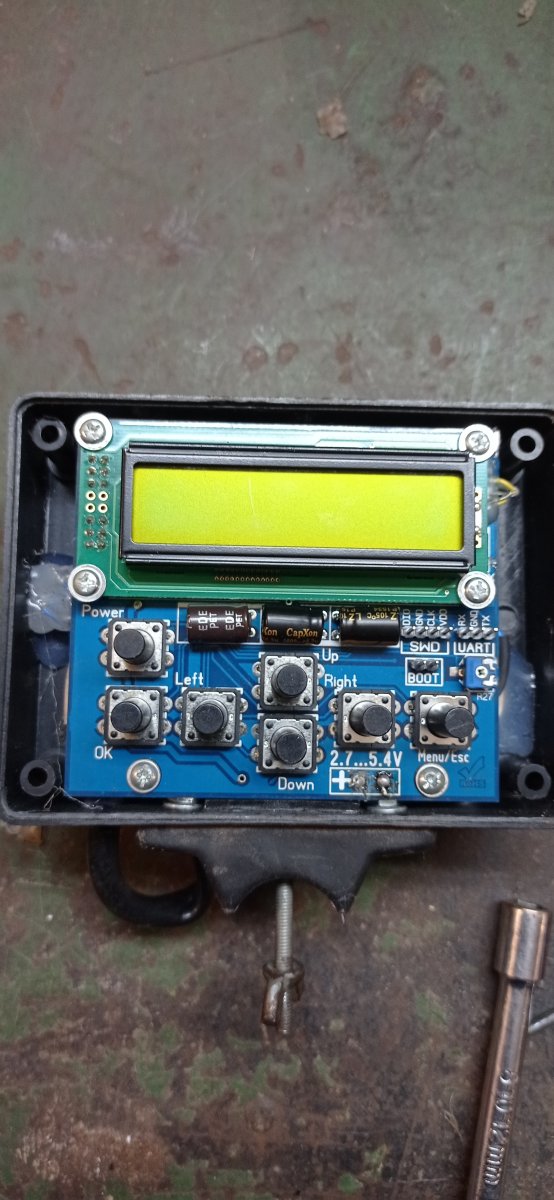

Судя по фот платы повышайка впаяна в плату. Питание от 1 лития. Разряд ставить можно и до 3. Номинальное напряжение ставить согласно замерам тестера.
Понять бы хоть как эта повышайки выглядит и что собой представляет. Может я бы и дал более точный ответ, могу только сделать фото платы более детальные.
Просто свой прибор я не розбирал и незнаю как и что оно такое. А на этот поставил питание на блок так как штекерного разъема не было. У меня то на квазаре питание на подлокотнике стоит. А тут делал чтобы самому скучно не было поля топтать пока ещё можно. Да и знакомый хочет попробовать наше ремесло.[/QUOTE]

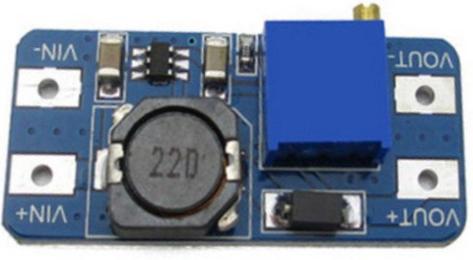

Примерно такого плана. Может стоять с любой стороны платы (в закоулке) или где-то возле аккумуляторов, или интегрирована уже в схему на самой плате (Кулибины разные бывают)
