Кожаные ножны на германский штык М1871 с нуля

Тема у розділі 'Реставрація знахідок', створена користувачем Amadeus, 15 кві 2024.

  1. Amadeus

    Amadeus Stabsfeldwebel

    Повідомлення:
    1.581
    Адреса:
    Евразия

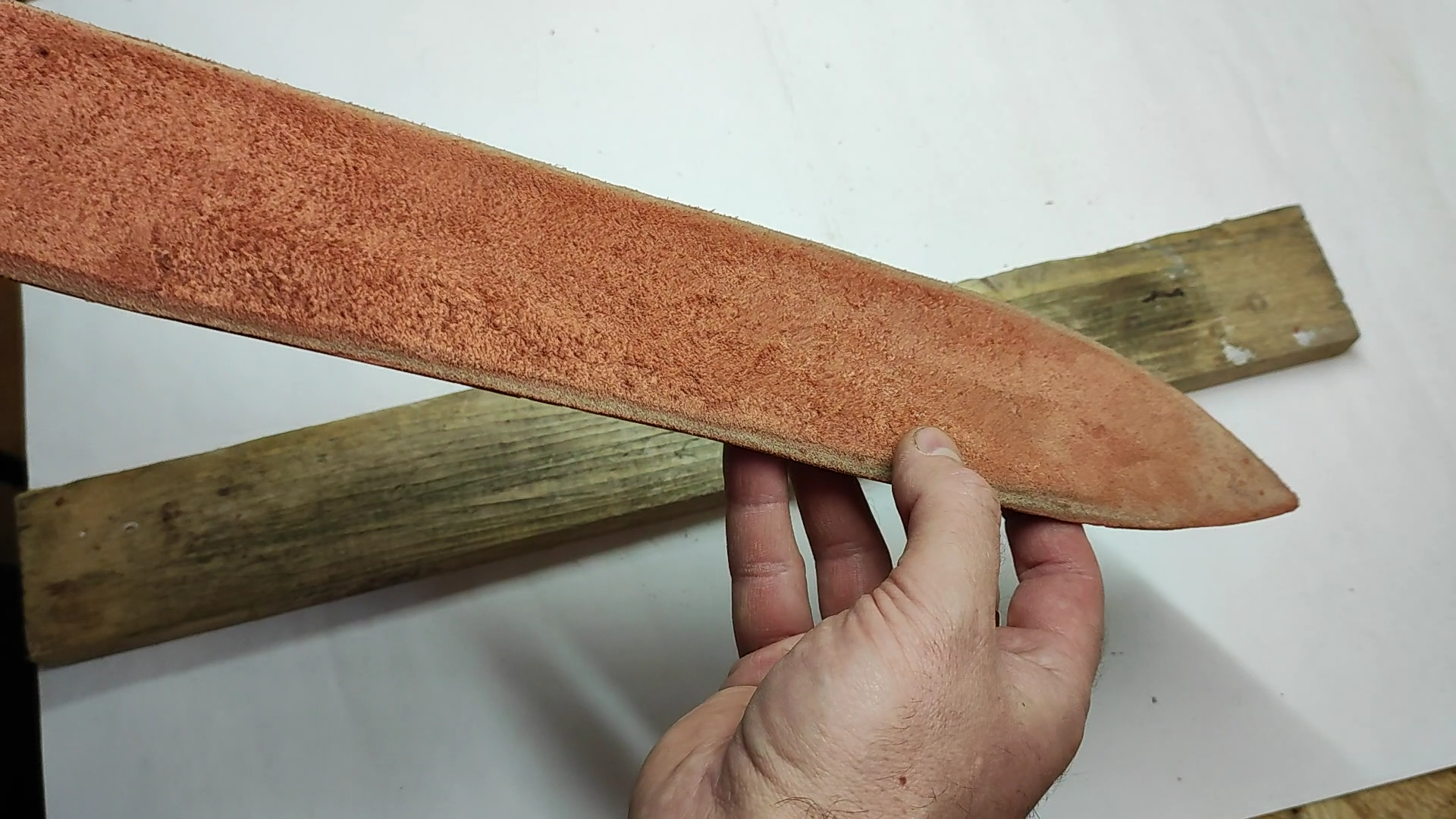

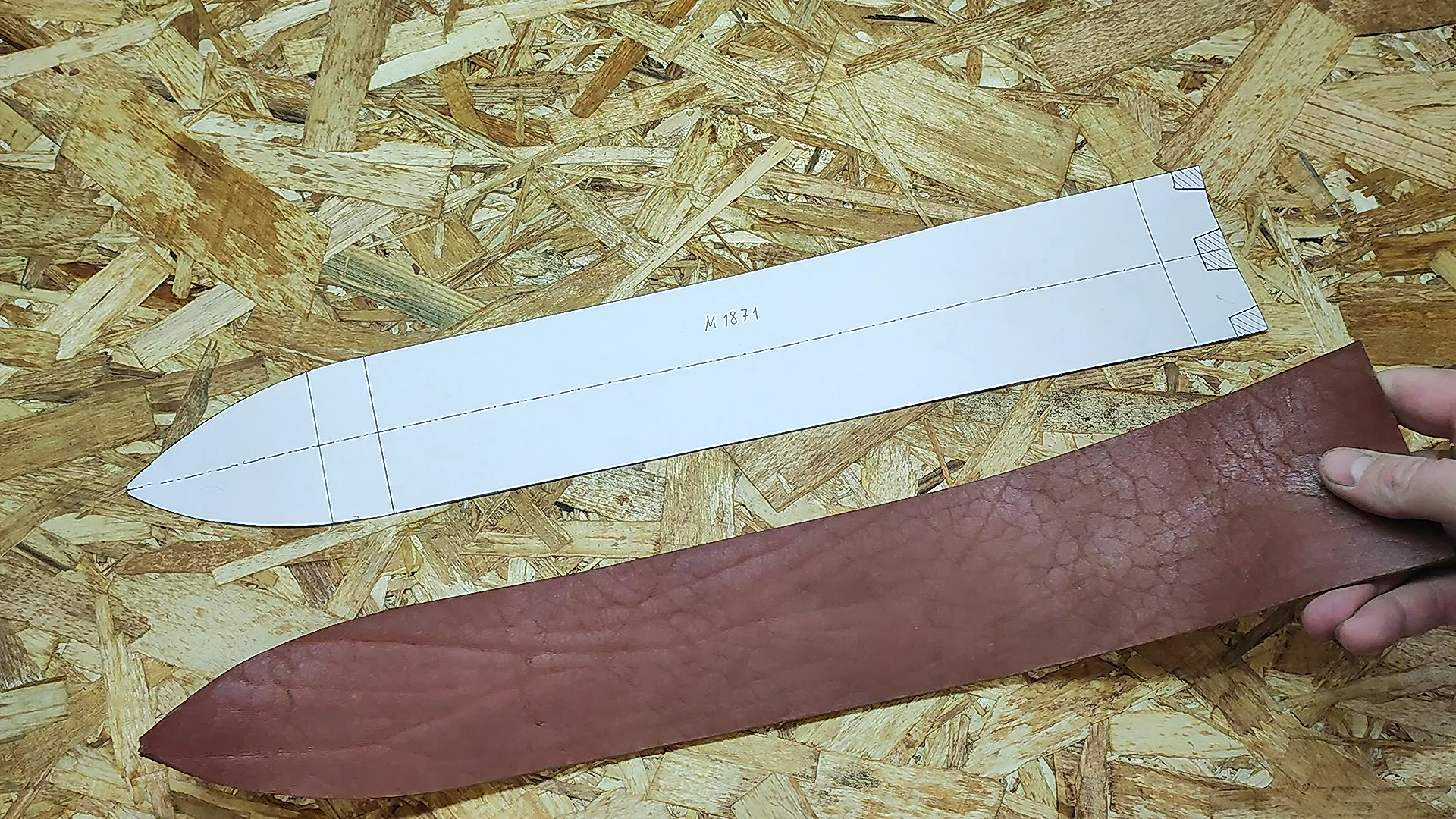

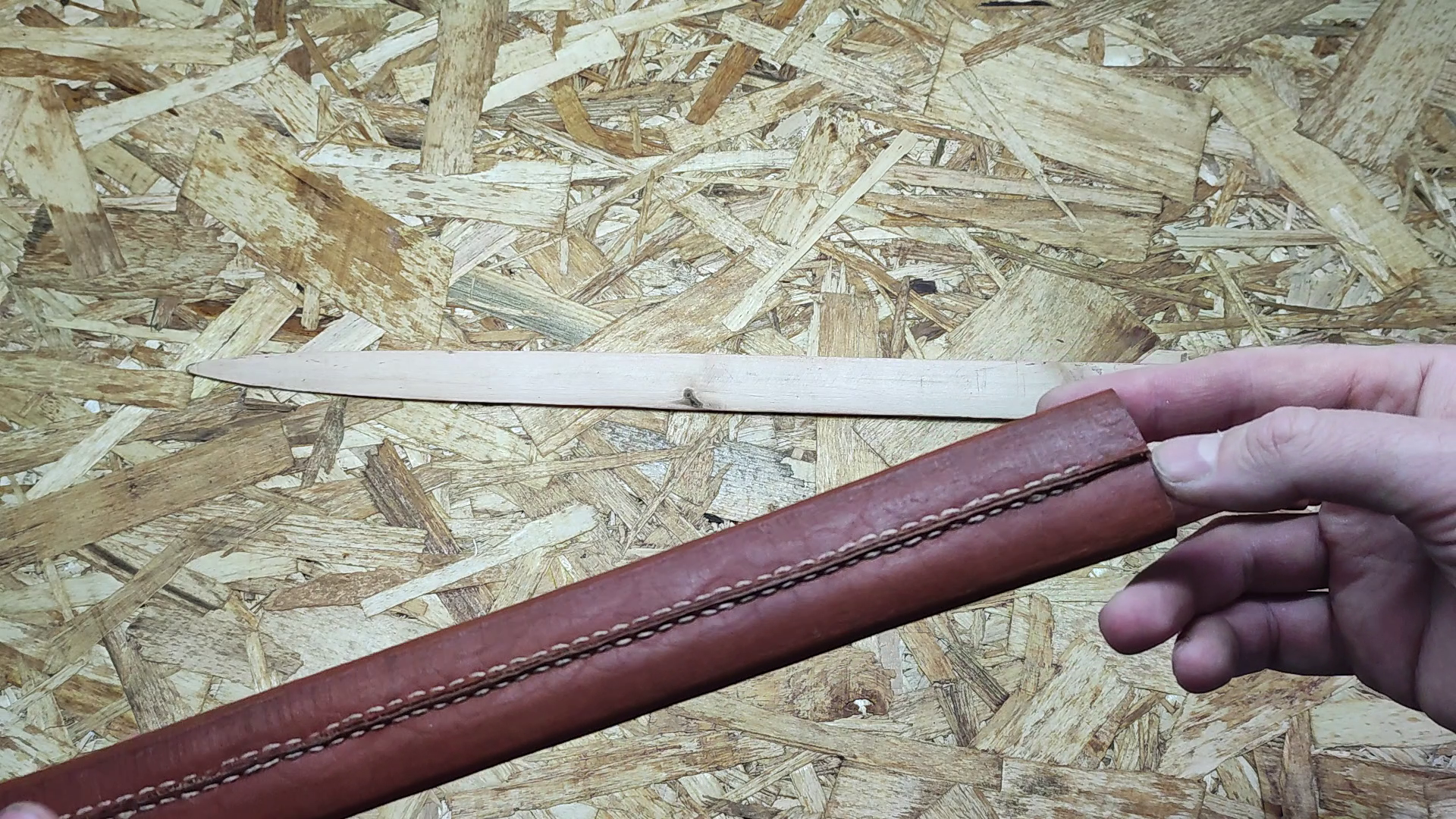

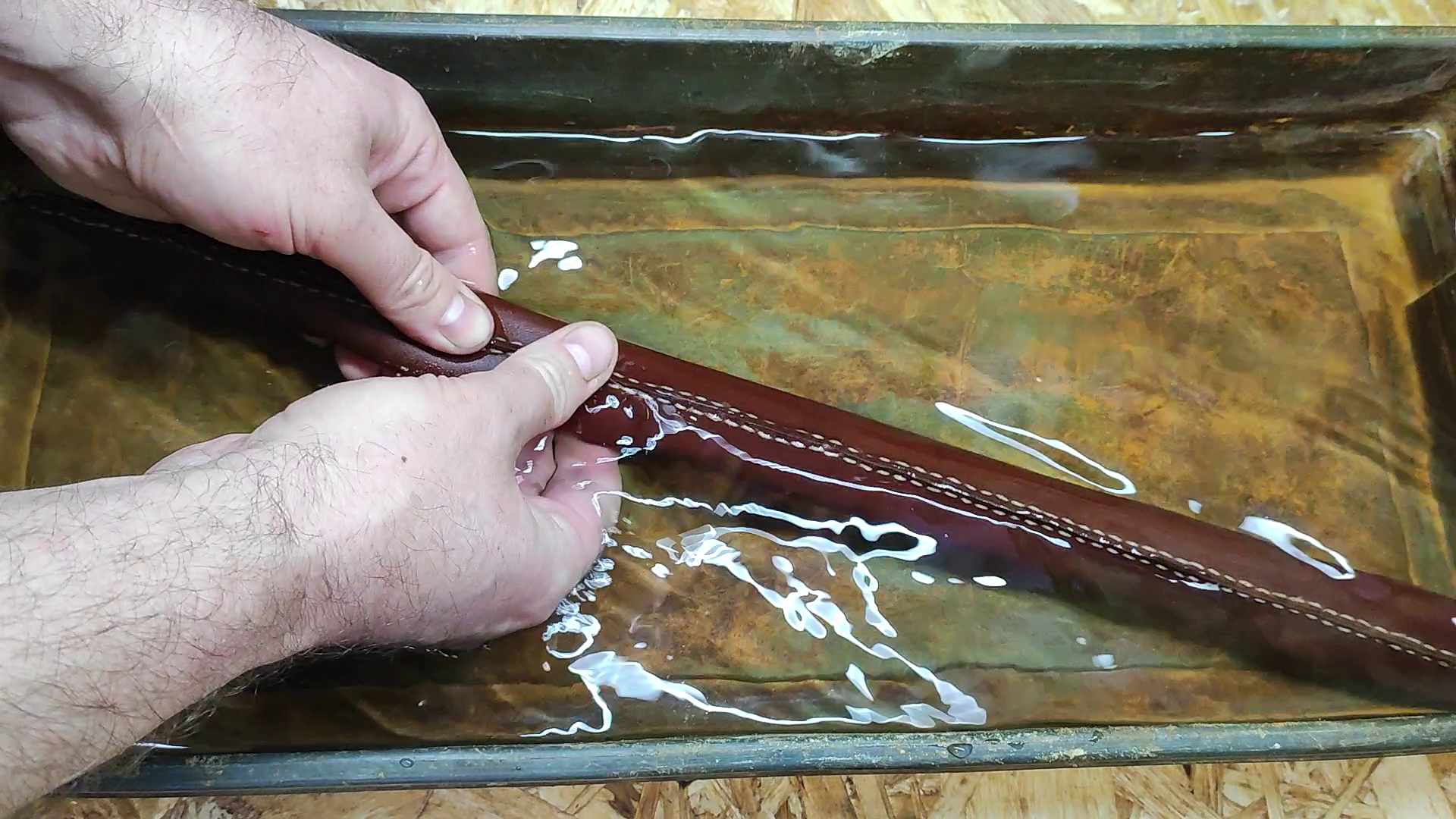

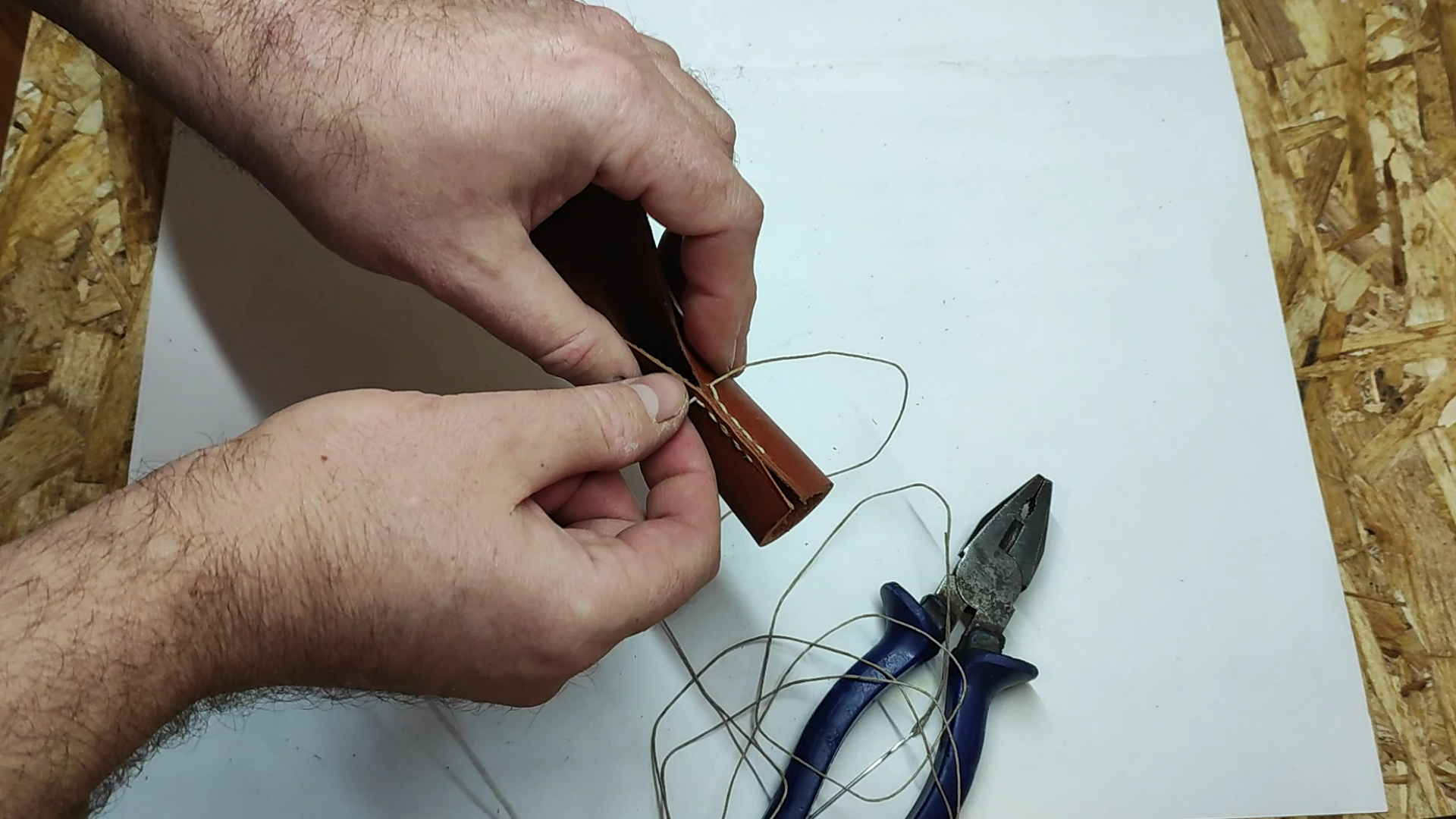

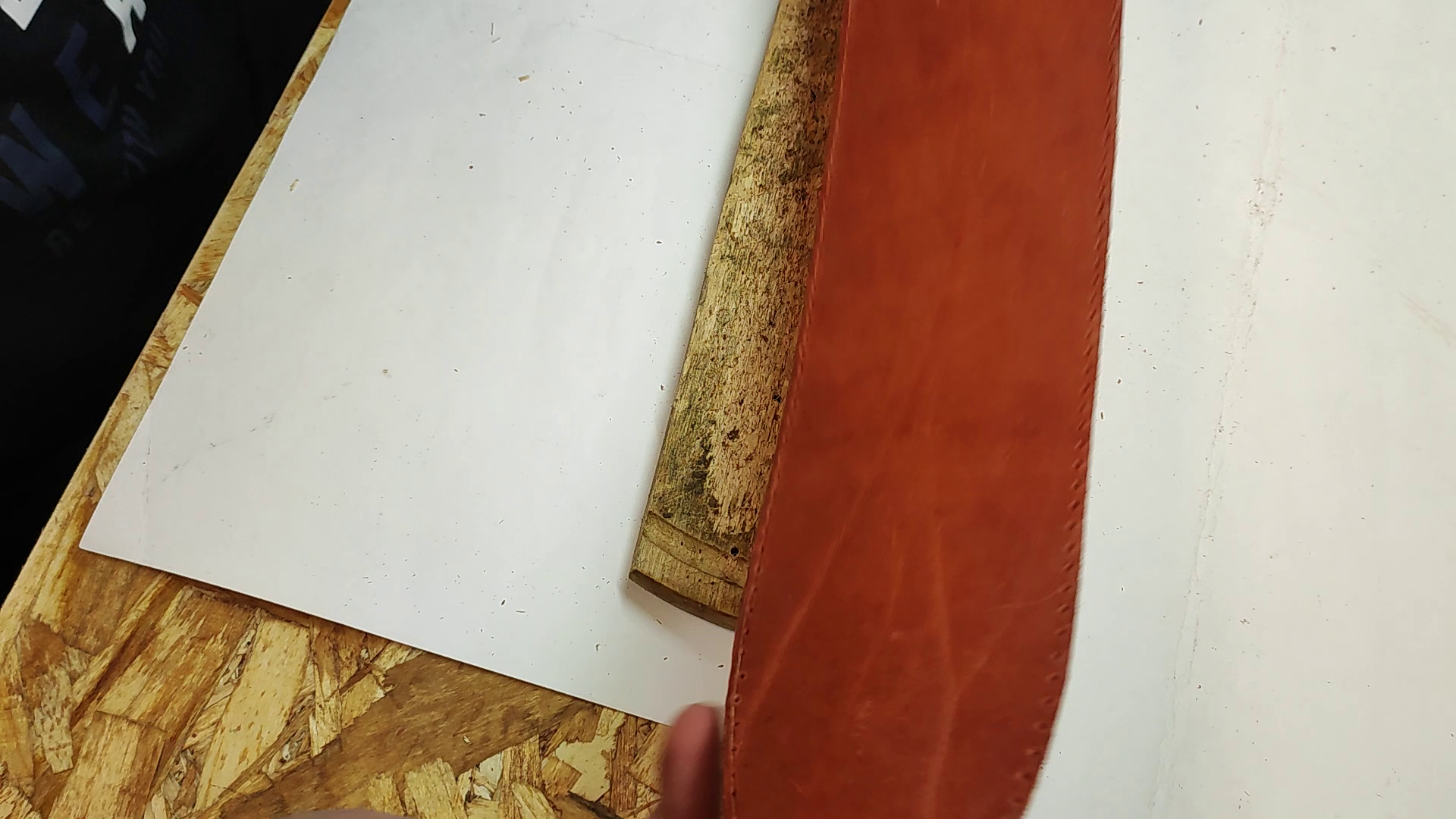

    Приветствую, коллеги! Давно у меня появилась идея сделать кожаные ножны на штык германский М1871, имелись латунные элементы, сам штык (точнее часть его), ну и подходящая кожа. Отпугивало то, что было хорошего чертежа, не совсем понятно было, как правильно сшивать и все подогнать, чтобы хорошо выглядело. Со временем появился чертеж ножен (есть здесь на сайте), изучил много фото кожаных ножен, позже появился фрагмент оригинальных ножен. На основании этого было решено попробовать. Вырезал из куска заготовку, наметил отверстия, все сшил. Затем замочил в теплой воде и под пресс на неделю.


    Images:

    evgeny***, Paul_Gudvin, duke6kirill та 13 іншим подобається це.
  2. Цікаві лоти

    1. Оригінальний знак з закладухі. Стан по фото.
      840 грн.
    2. все на фото все мои нагрудные знаки РИ на продаже https://reibert.info/auction-history/auctions?type...
      6500 грн.
    3. все на фото все мои нагрудные знаки РИ на продаже https://reibert.info/auction-history/auctions?type...
      7500 грн.
    4. Погоны солдата 12-й гусарский Ахтырский генерала Дениса Давыдова полк, копия https://www.military-u...
      550 грн.
    5. Стальний гак Стан на фото
      20 грн.
  3. Amadeus

    Amadeus Stabsfeldwebel

    Повідомлення:
    1.581
    Адреса:
    Евразия

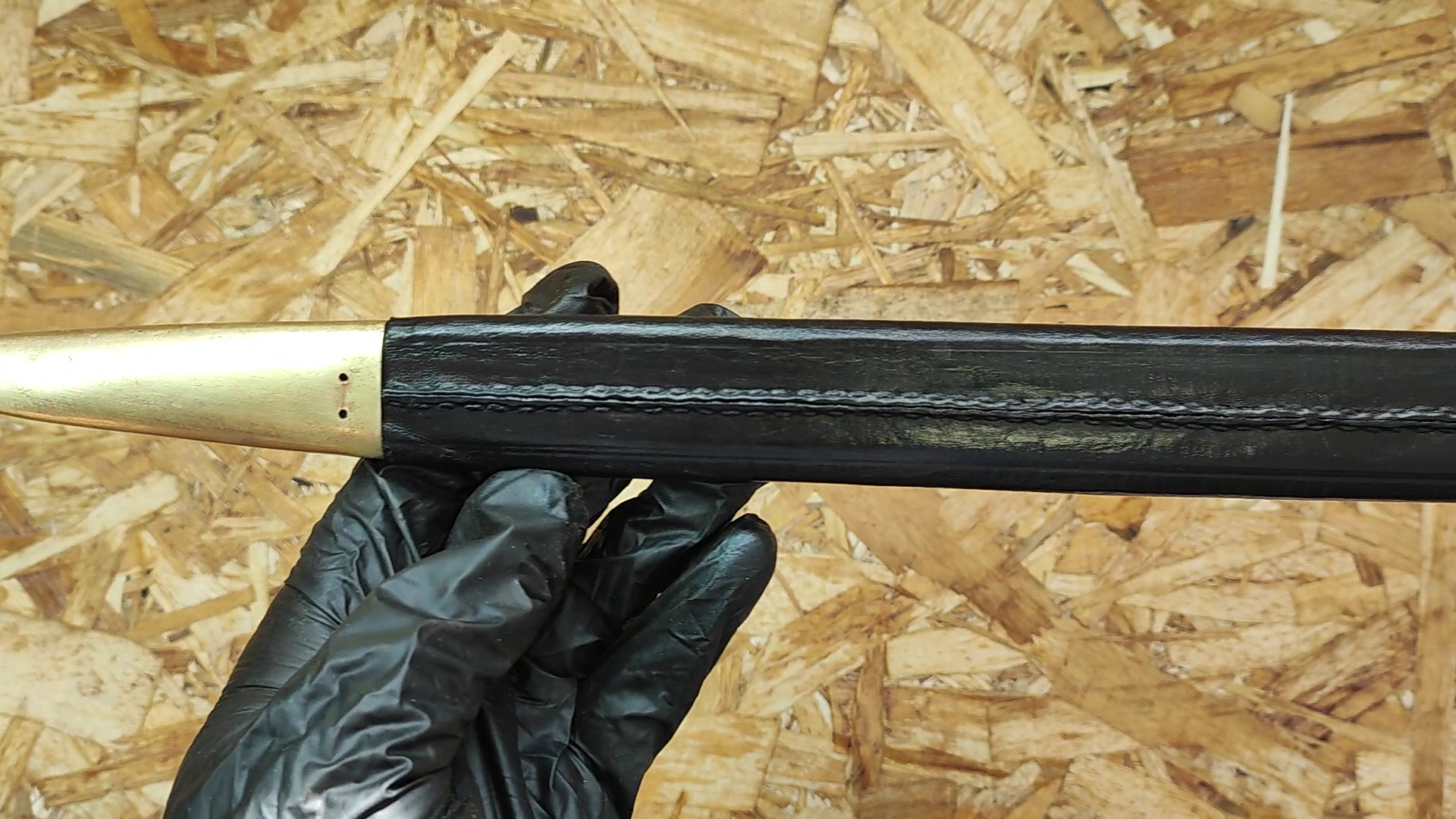

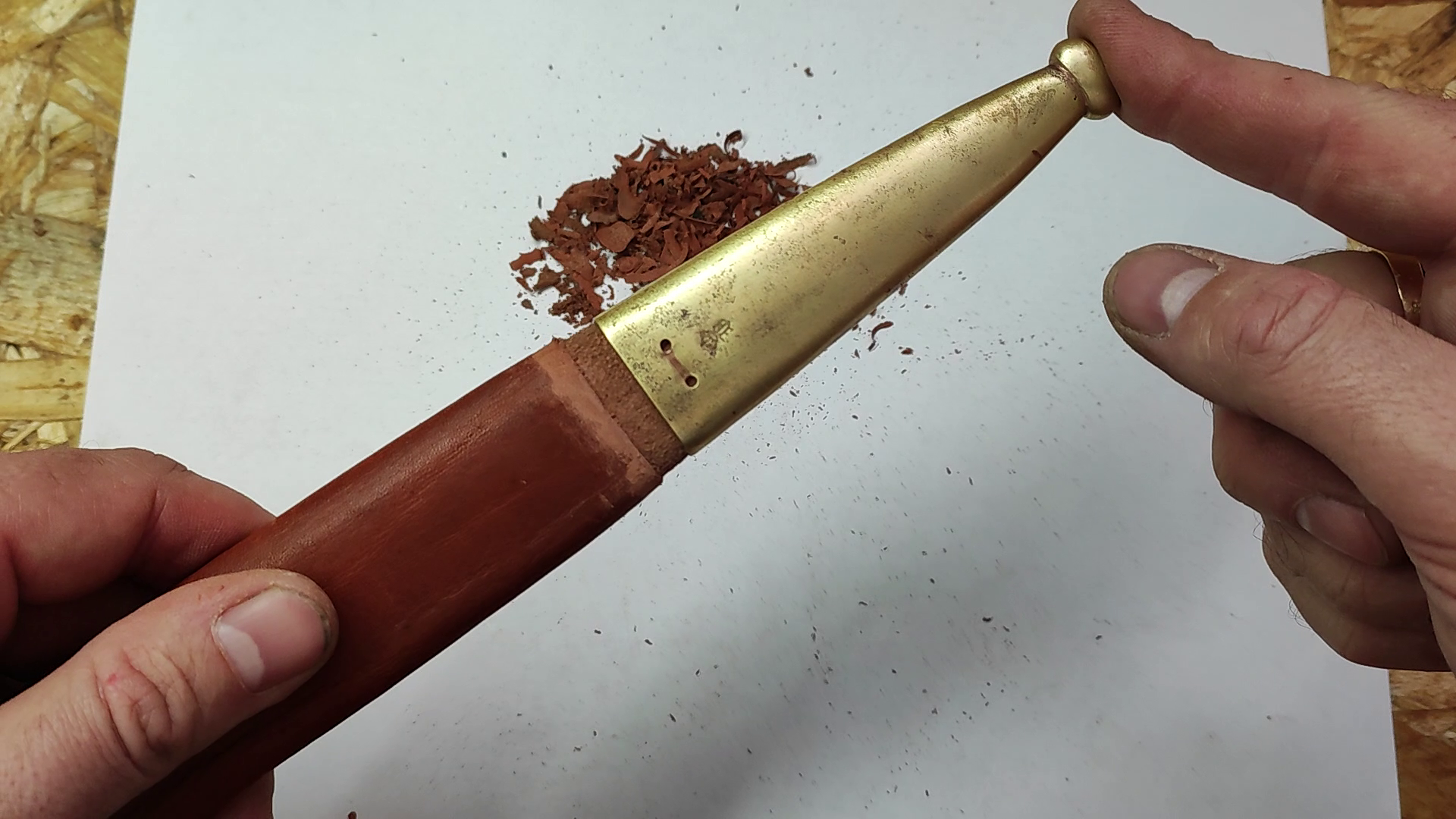

    Затем подгонка под латунные элементы путем срезания слоя кожи, нанесение продольных борозд и покраска черной краской.


    Images:

  4. Amadeus

    Amadeus Stabsfeldwebel

    Повідомлення:
    1.581
    Адреса:
    Евразия

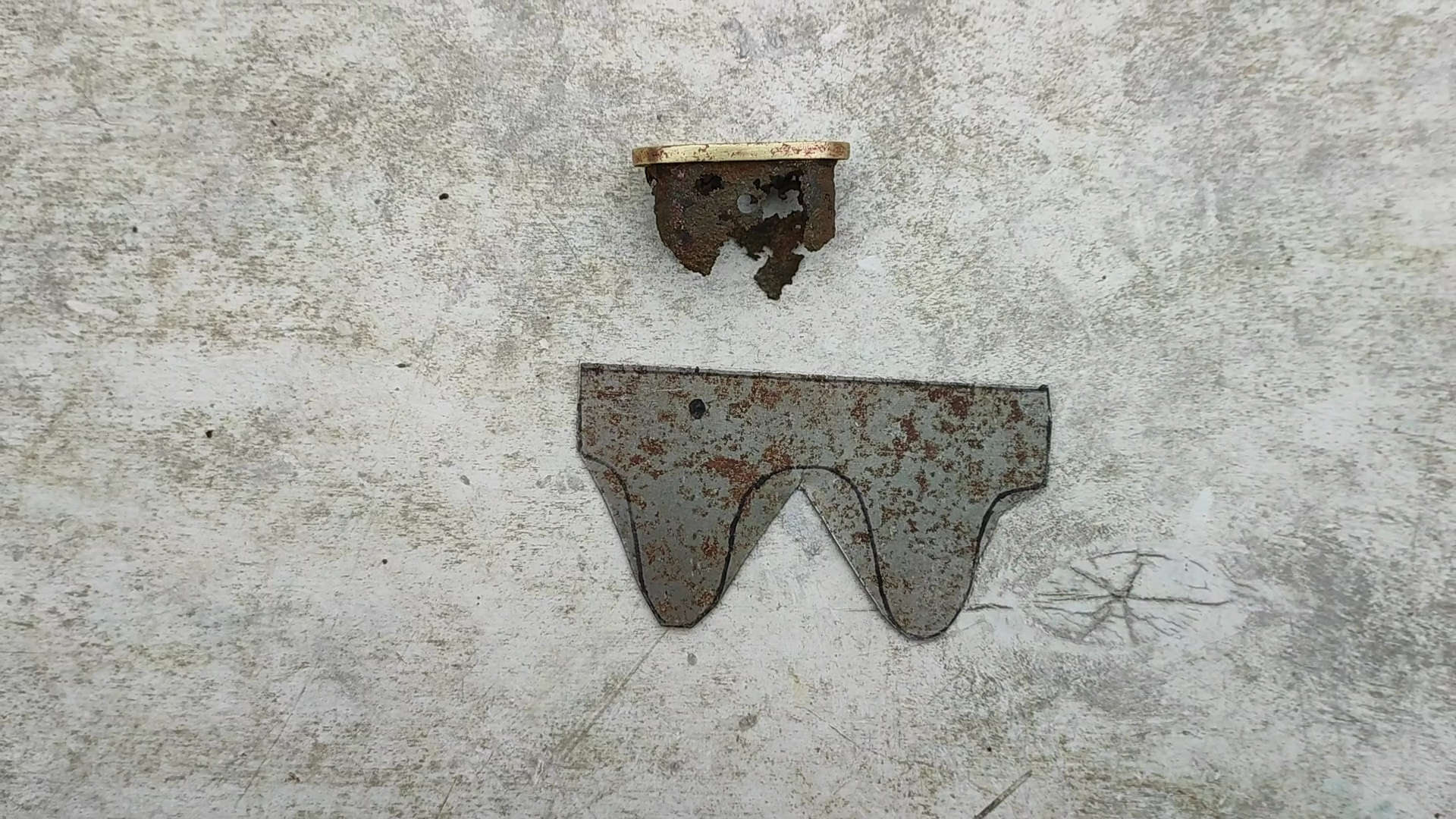

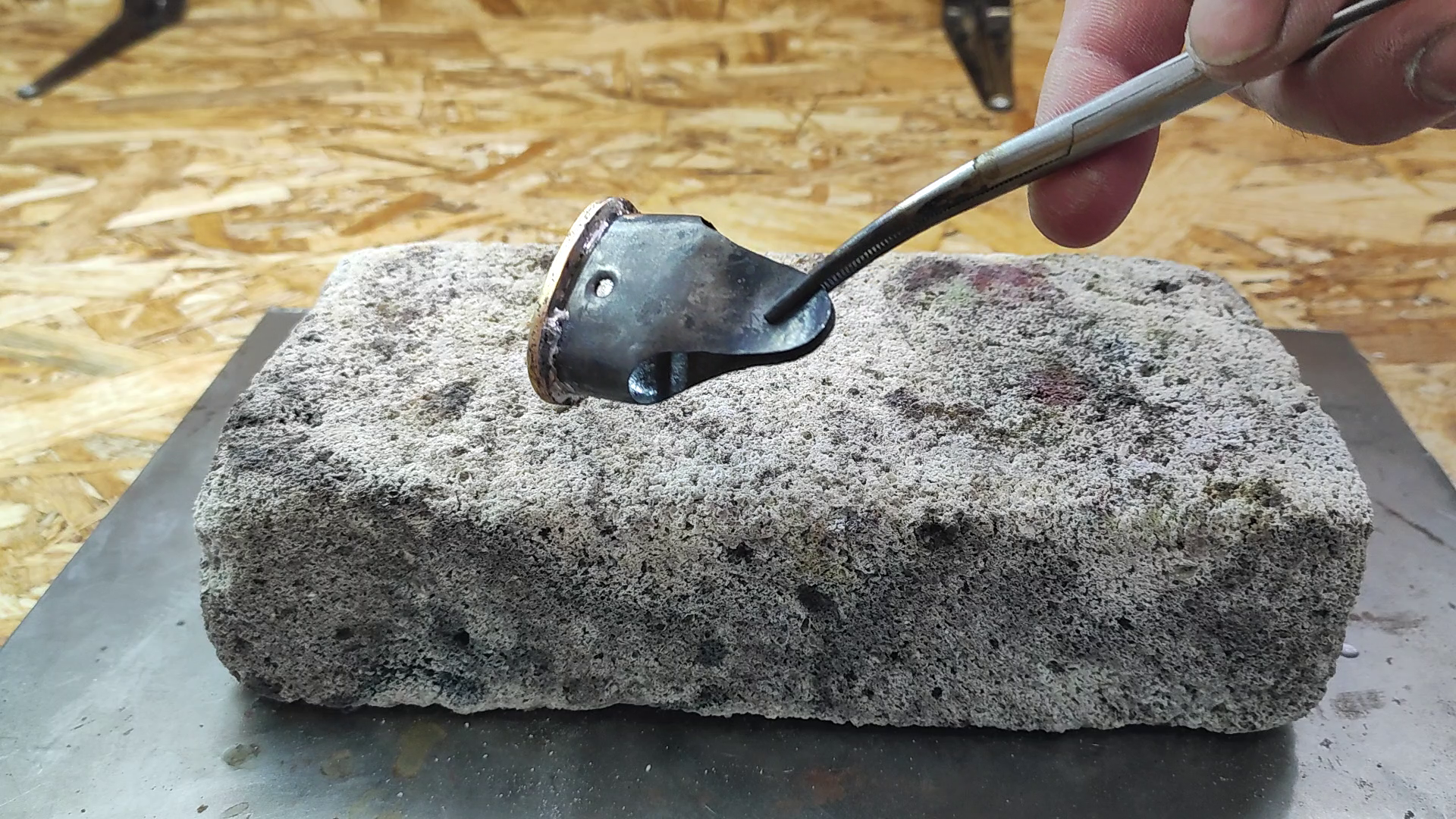

    Родная пружина умерла, поэтому пришлось сделать новую из пружинной стали 65г, выгнуть правильно, нарезать резьбу м4, закалить и припаять.


    Images:

  5. Amadeus

    Amadeus Stabsfeldwebel

    Повідомлення:
    1.581
    Адреса:
    Евразия

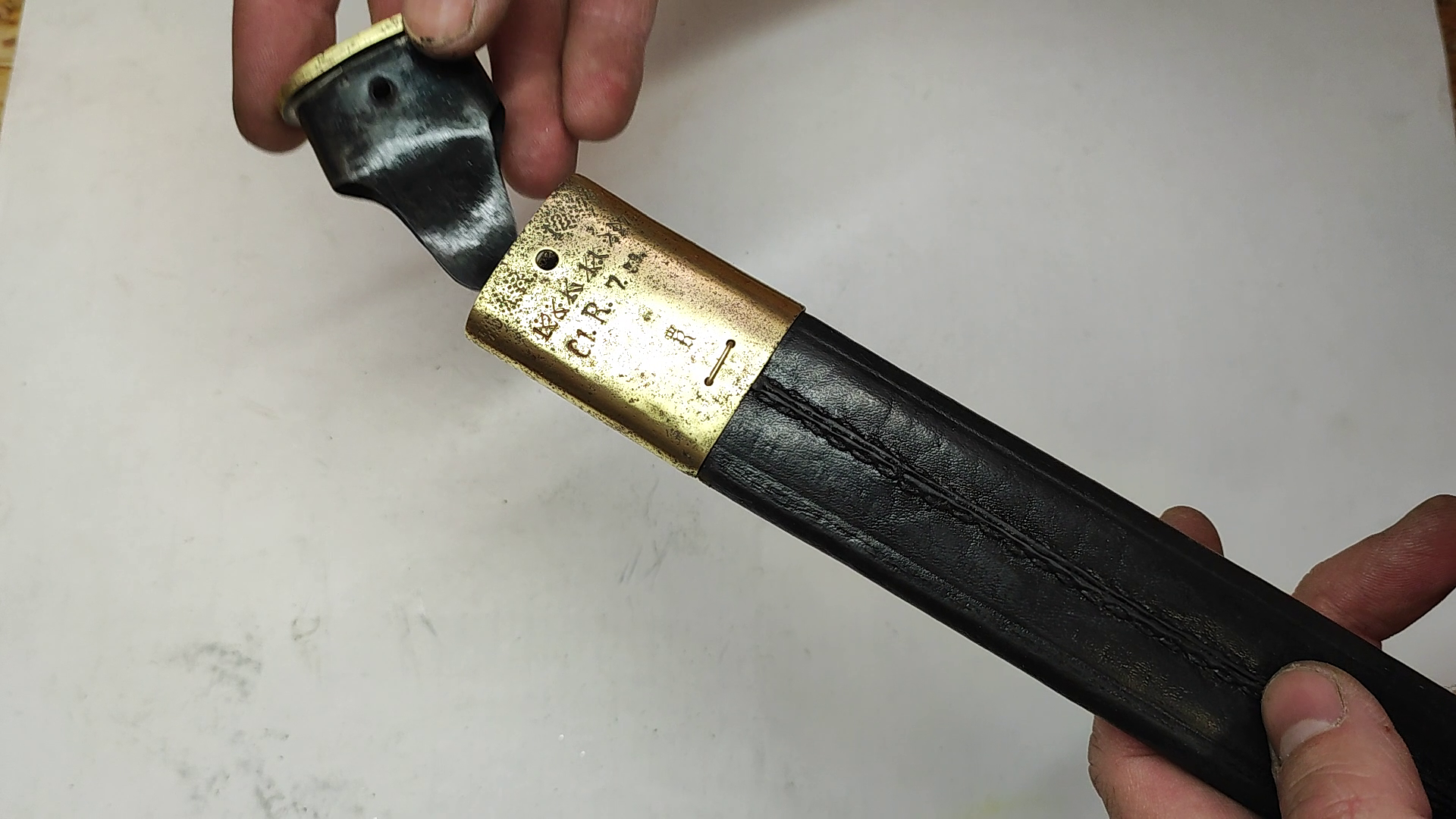

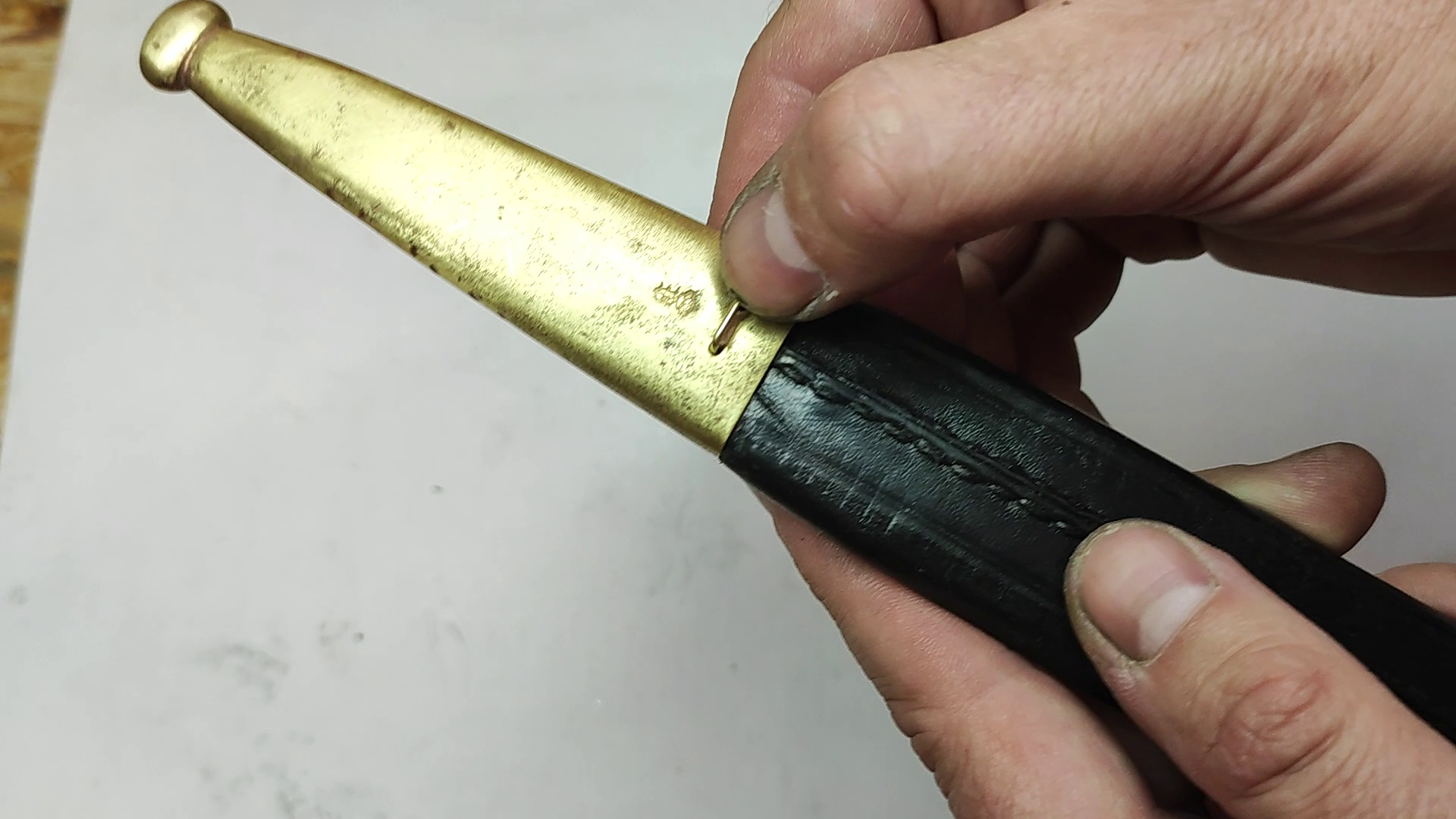

    Затем закрепить латунные элементы на коже с помощью латунных скоб и специально изготовленных приспособ. Ну и финальная сборка.


    Images:

  6. Amadeus

    Amadeus Stabsfeldwebel

    Повідомлення:
    1.581
    Адреса:
    Евразия

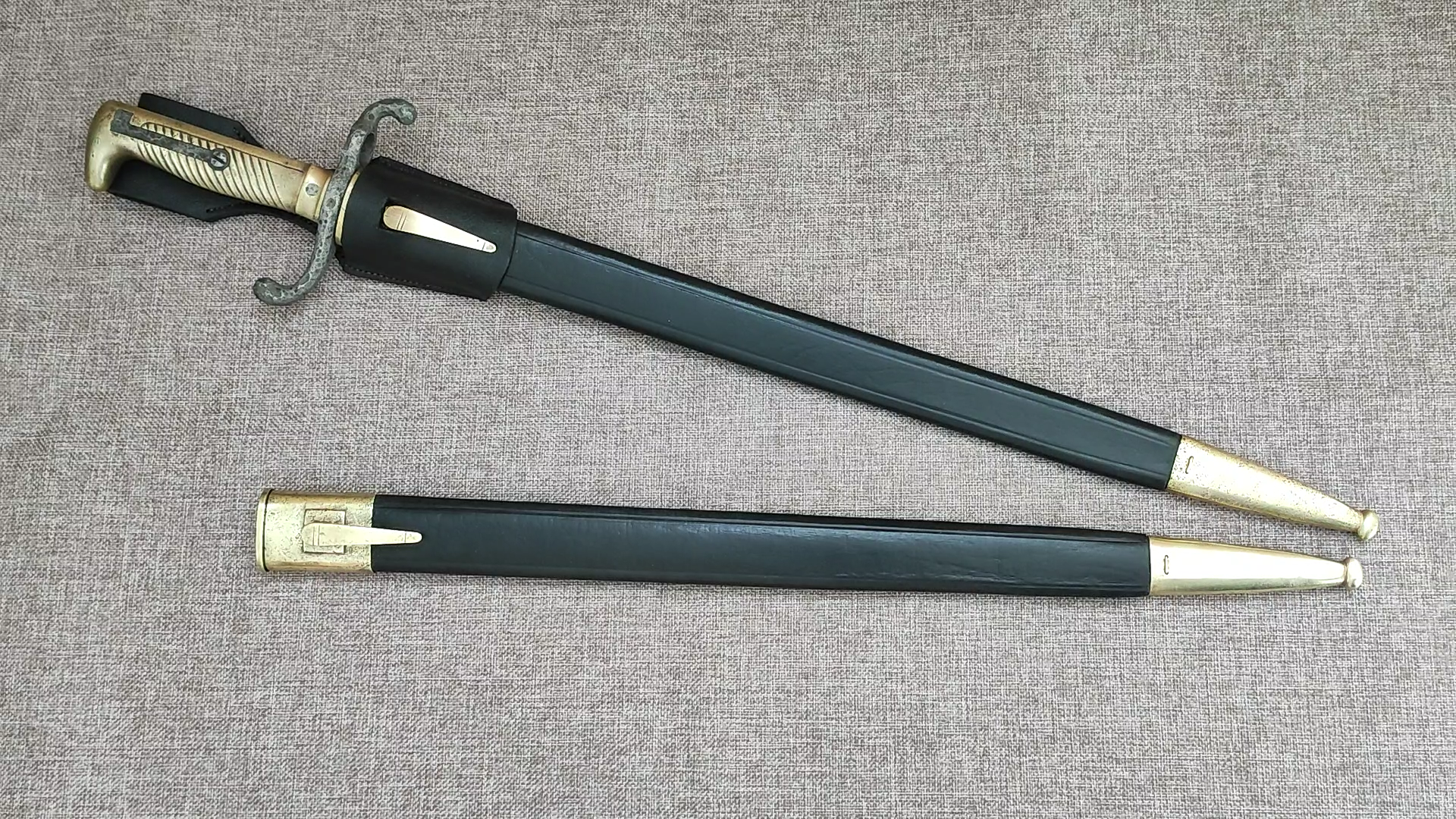

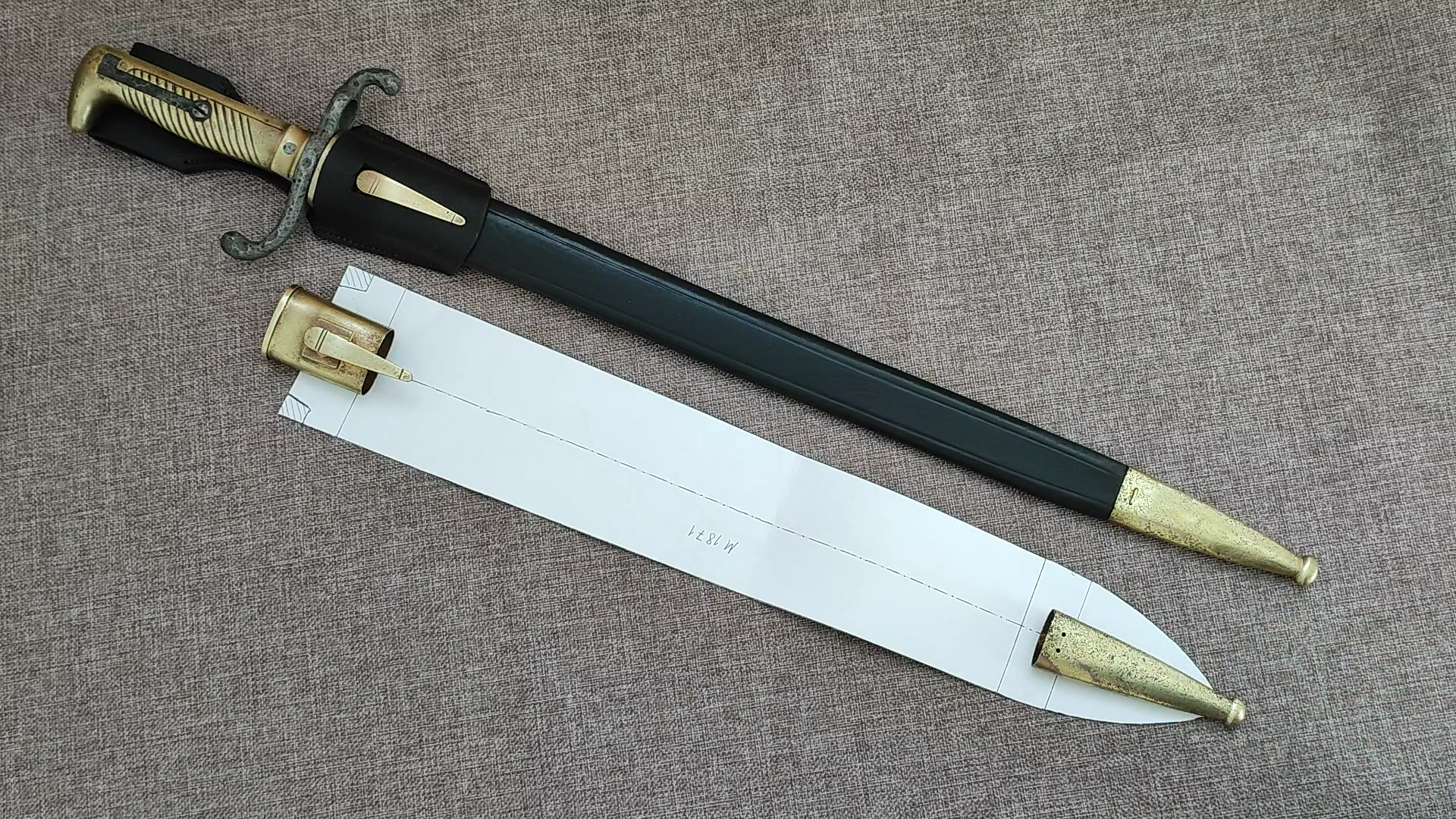

    Вот так получилось. По размерам соответствует (510 мм), по внешнему виду тоже похоже на оригинал. Пружина работает туго, возможно со временем появится желание ее немного сделать тоньше в некоторых местах. Финальное фото. Если кому интересно более подробно изучить процесс, вот запилил ролик. Спасибо за внимание, адекватная критика приветствуется!


    Images:

    duke6kirill, Олег Грабовский, Oktopus та 16 іншим подобається це.
  7. Рихард

    Рихард Major

    Повідомлення:
    4.902
    Адреса:
    Одесса, Украина

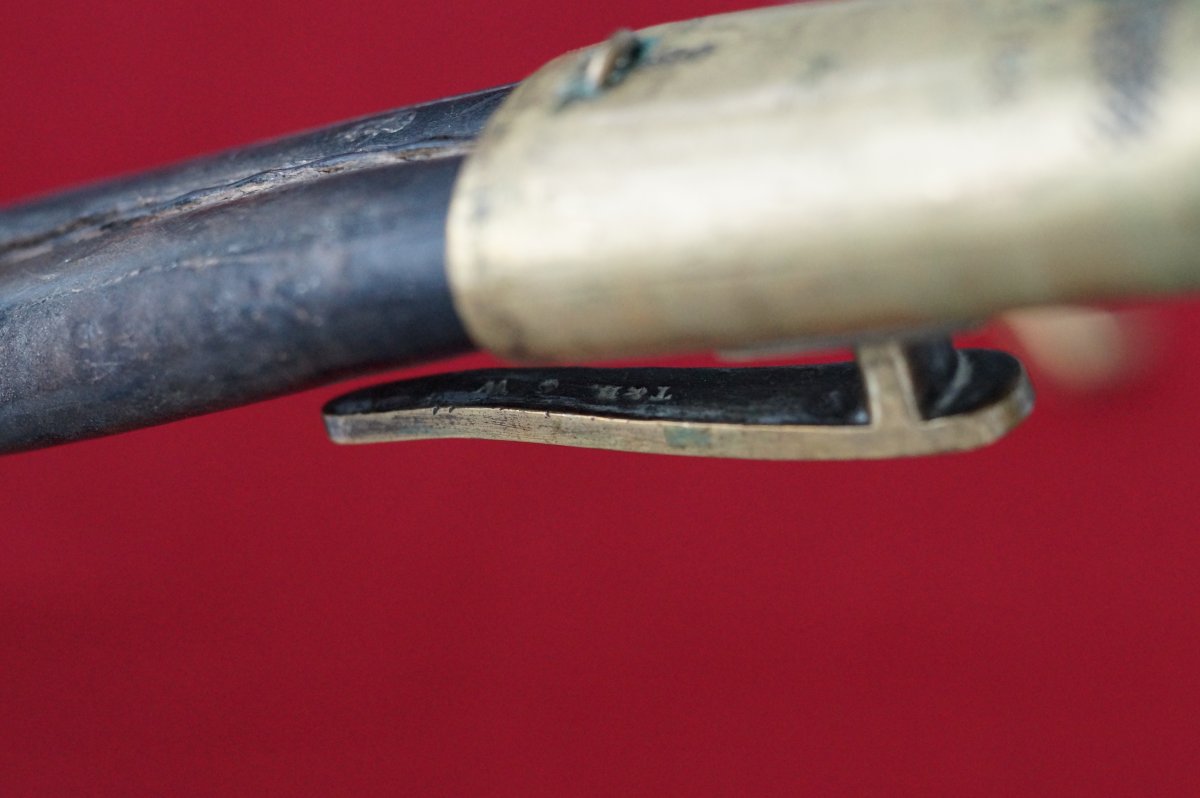

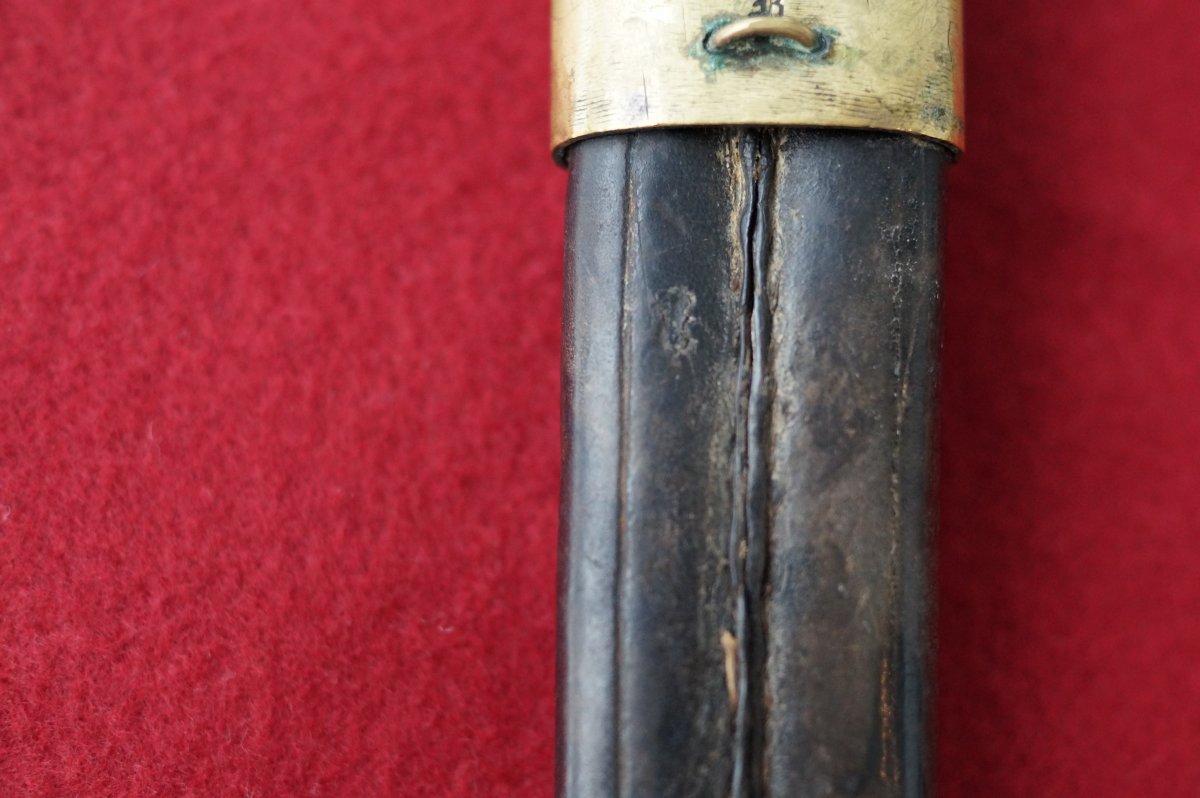

    Отменная работа ! Мне доводилось восстанавливать подобные ножны - знаю сколько труда и смекалки требует эта работа. По поводу критики - совсем маленькое замечание - похоже вы взяли для работы слишком толстые нитки, дело в том что шов должен быть как бы слегка утоплен в вертикальную часть кожаной склпдки, поэтому нить должна быть мало видна на готовом изделии. Вот так этот момент выглядит на оригинале:


    Images:

    Олег Грабовский, Oktopus, MAXIM 43 та 6 іншим подобається це.
  8. Tamerlan25

    Tamerlan25 Hauptmann

    Рейтинг:
    3
    Відгуків:
    14
    Лоти
      на продажу:
    0
      продані:
    25
    Повідомлення:
    2.393
    Отличная работа с освещением хода процесса. А то в разделе последнее время в тренде стиль " было-стало- вот какой я молодец" , остальное додумывайте сами.

    Олег Грабовский, Amadeus, Рихард та 2 іншим подобається це.
  9. Amadeus

    Amadeus Stabsfeldwebel

    Повідомлення:
    1.581
    Адреса:
    Евразия
    Согласен, может немного нить толстовата, но максимум на 0,05-0,1 мм, при выборе нити ориентировался на оригинальную (вот фото), возможно дополнительно нужно обстукивать шов молотком, тогда кожа немного спрячет нить.


    Images:

    Олег Грабовский, Oktopus, Моби_002 та ще 1-му подобається це.
  10. Рихард

    Рихард Major

    Повідомлення:
    4.902
    Адреса:
    Одесса, Украина
    Да, вероятно вы правы и дело не в толщине нити скорее, а в том что имело смысл обстучать шов или слегка под другим углом шить - но это скорее мелкие нюансы которые на окончательный вид изделия вообще не влияют .....скажу больше - если бы не имел дело с аналогичной реставрацией и не заметил бы этой мелочи.

  11. ALEKS81

    ALEKS81 Oberstleutnant

    Рейтинг:
    2
    Відгуків:
    14
    Лоти
      на продажу:
    0
      продані:
    22
    Повідомлення:
    4.796
    Адреса:
    Прилуки
    Просто треба було під шов вибрати канавку спеціальним різаком, щоб сховати шов.

  12. Рихард

    Рихард Major

    Повідомлення:
    4.902
    Адреса:
    Одесса, Украина
    В цьому немає необхідності і на оригіналі не було ніяких канавок - якщо шити суто під вертикаль і туго затягувати нить (товщина ниті теж має значення) то нить буде більш "втоплена" в шкіру.

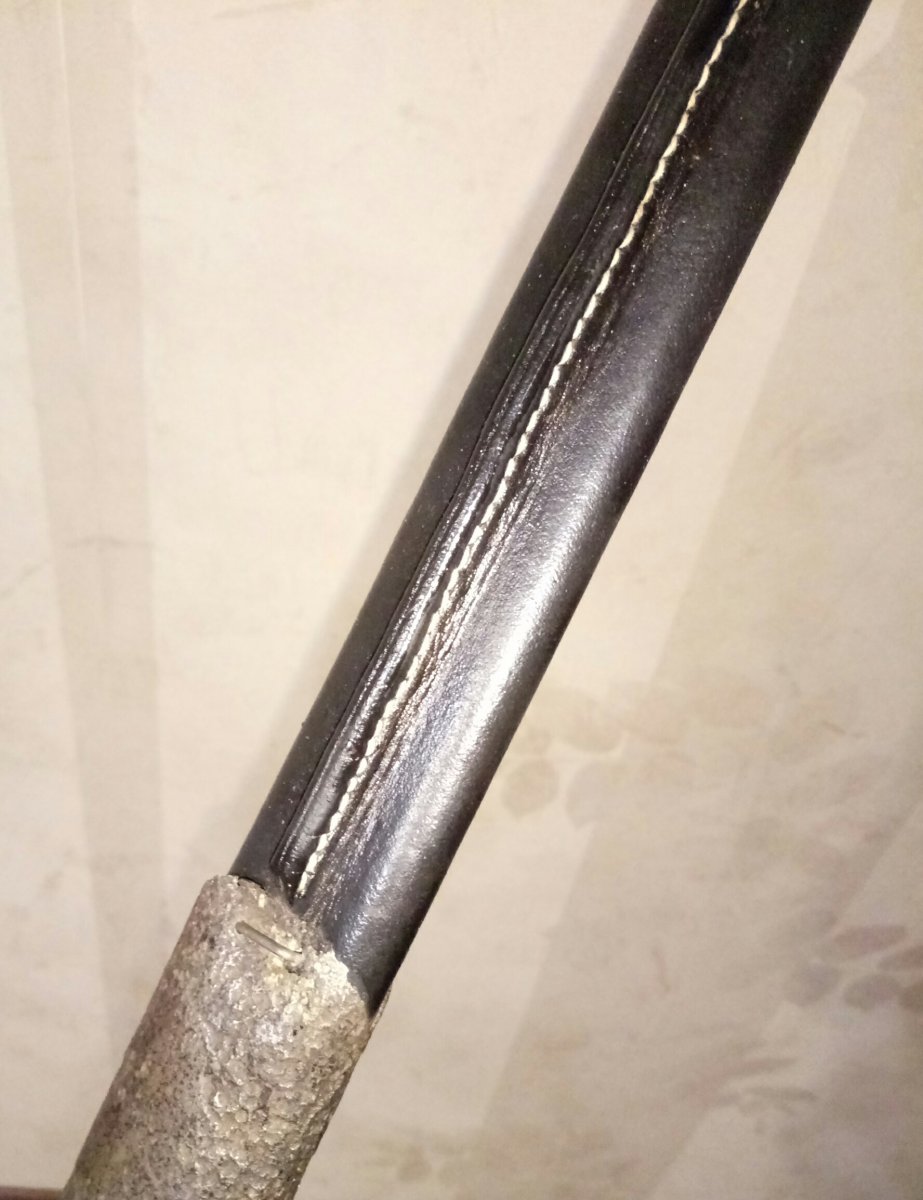

    Ось приблизно як це виглядало на моїй роботі - модель інша але концепція та ж сама.
