Копии(музейные) обойм и патронов.

Судя по большой фаске на фланце это тоже рантовый...

Ну, были ещё Винчестеры М1895 и пулемёты Кольта...



How do you do it.
Always Right!

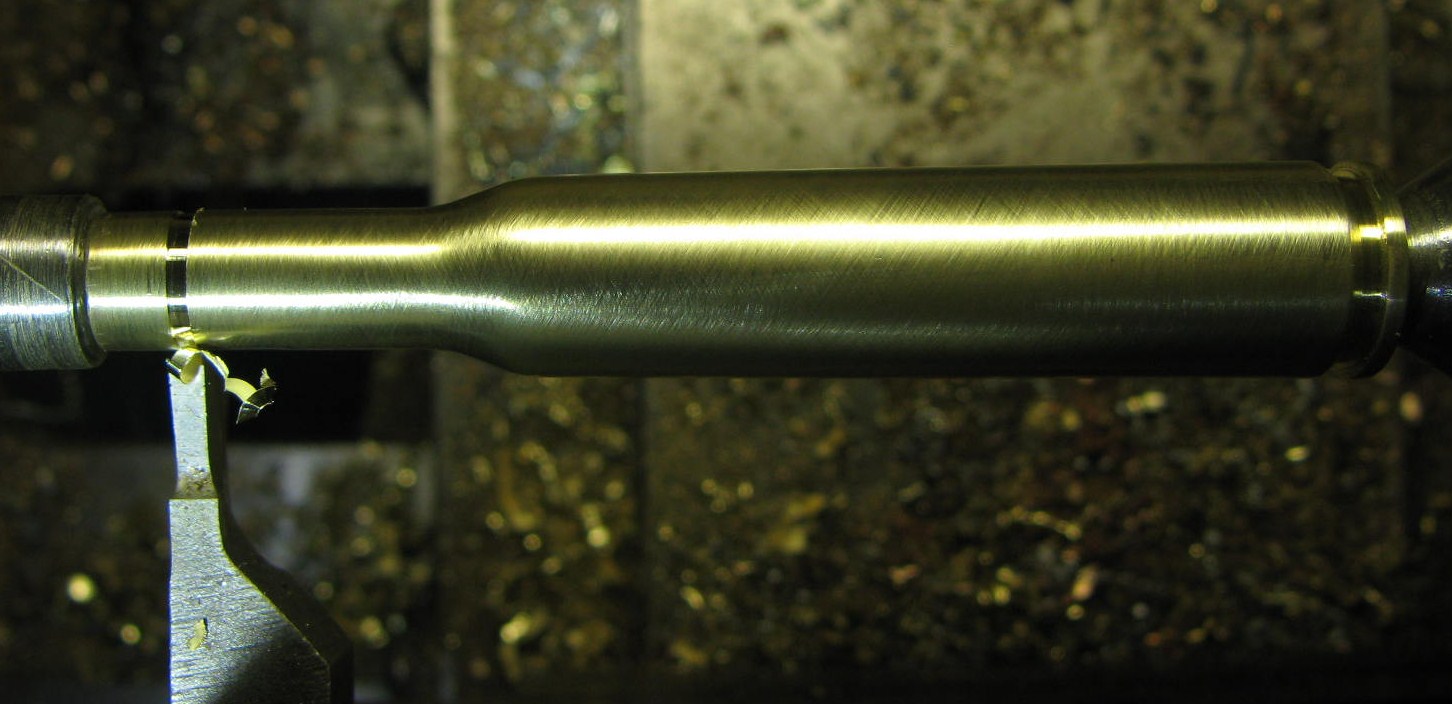

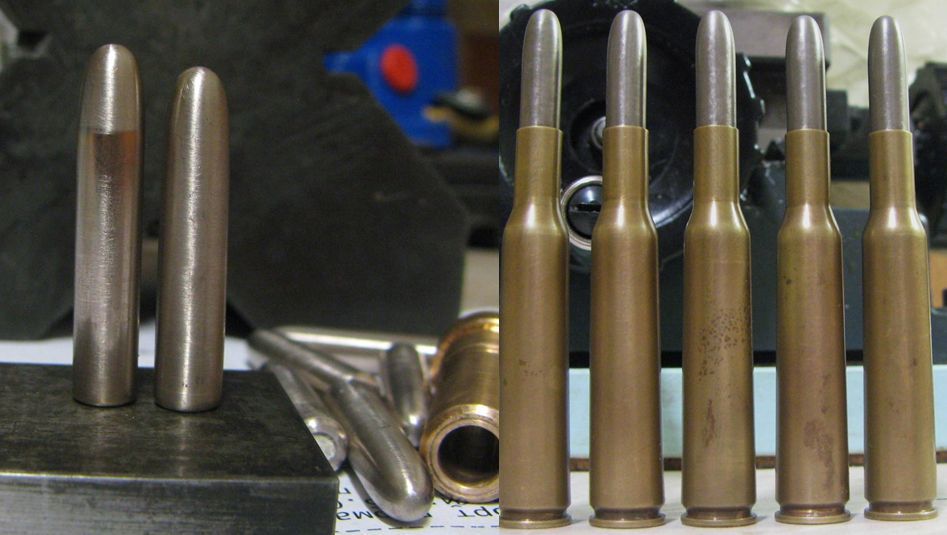

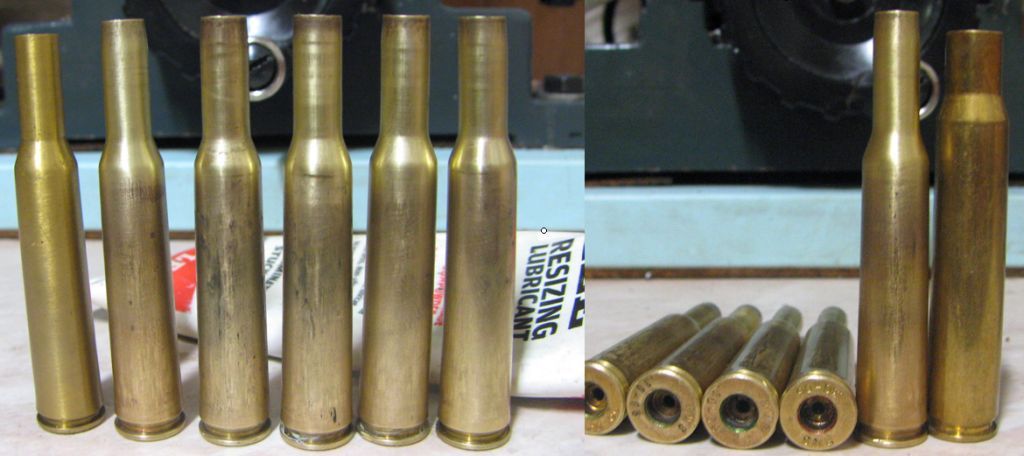

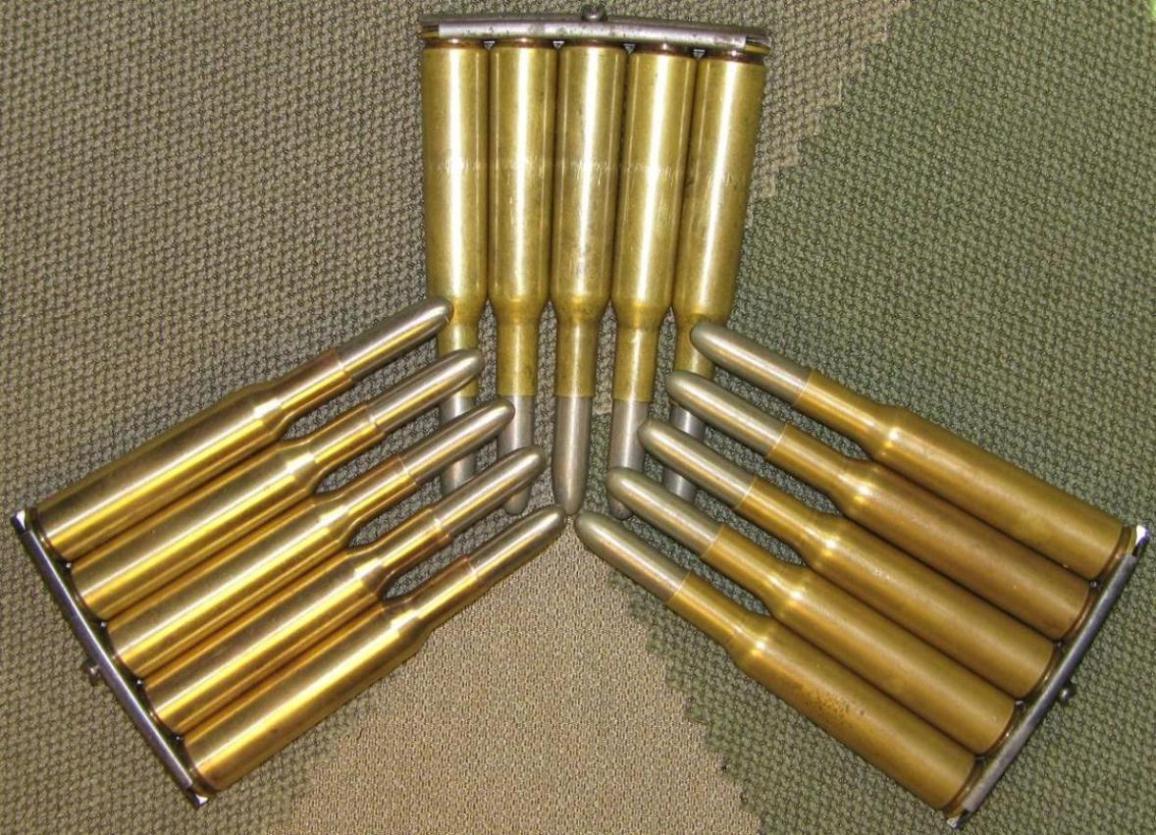

Делал еще пятерку Нэви, так заснял пошаговую формовку гильз.
У американцев их делают в основном из .30-40 Krag.
А у нас такие гильзы под ногами не валяются, поэтому давим из 30-06.

Теперь нужно нечто другое поштамповать.
Вот например обойму пластинчатую для мосинки. Вот только даже фотографии оригинала не найти.
Или 7мм Менье может сделать? Но опять таки оригинала нет, чтоб обмерять.



А это еще летом я попробовал сделать обойму под бельгийский маузер 7.65х54. Давил ее домкратом автомобильным. Пружина от натовской 308 обоймы, потому как тогда не думал, что смогу просечки в пружине сделать, да стали под пружину небыло под рукой. Так, просто попробовать, была задача.



Вот она :



Costas!
Отличное фото! Я такого и невстречал раньше.
Видел раньше только с плоским дном, наверное реплика, потому как грубовато сделано.
С такой прийдется повозиться.



Была тема когда-то по этой обойме и фото Костаса там ,кстати,тоже проскакивало http://reibert.info/forum/showthread.php?t=89097&highlight=%CE%E1%EE%E9%EC%E0+%E7%F0%E0%E7%EA%E0



Хм...у Жука абсолютно другой конструктив.



Поддерживаю! Для совка(СССР),чересчур кучеряво и технически сложно.
Хочется верить....
Но интуиция говорит- что-то тут не так...
Может эксперементалка???



Камрад вы же следили за старой темой по этой обойме,и даже отписывались там.Кугель еще в самом начале дискуссии сказал -



Снимаю шляпу..
уже хочу пополнить свою коллекцию подобными экземплярами

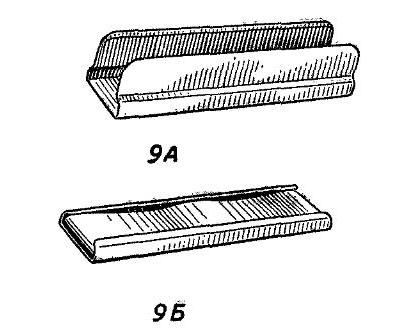

Это его "ранний" рисунок, посмотри "поздний"...



Хдэ?

Книга 1992...

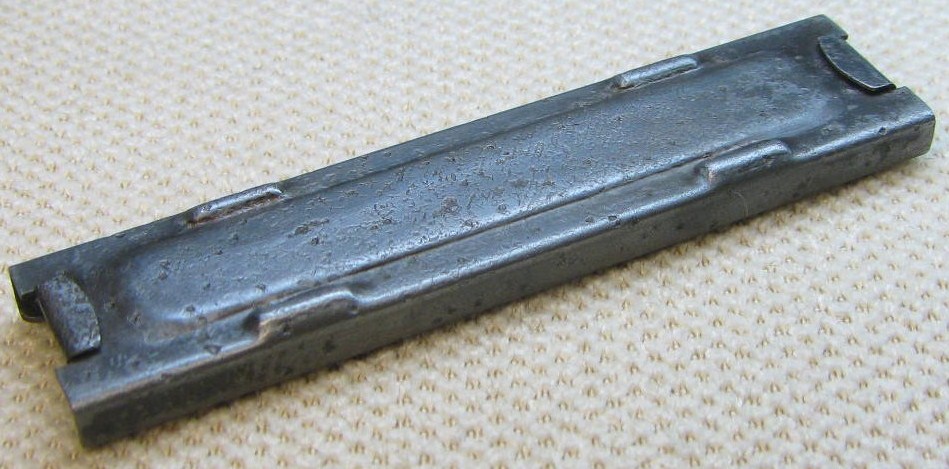

Вот такая получилась.
Буквально минут 2-3 в электролизе, чтоб застарить. Каверны погрызло нормально так.
Теперь сразу видно, что вещь старая



Да, похоже...!



Супер
Вполне можете завалите Европу и США "рариками".
(своих жалко )


С уважением GINDENBURG.



Так, тему удаляем, у всех кто читал стираем память и РУБИМ БАБЛО на рариках



Ты,Камрад,опасный человек...
А если серьезно - просто супер!Не перестаю удивляться твоему таланту и фанатизму.



Придётся теперь, приобретая обоймы, лучше присматриваться к ним. Вдруг наткнёшься на личное клеймо типа "Boris-12" или просто "В-12".
А так, мои поздравления с удачной поделкой (не путать со словом "подделкой")! Начинай принимать заказы.



Нужно его всей компанией обязать маркировать свои изделия.. Где-нибудь на наковаленке гильзы или под пружиной обоймы, чтоб в микроскоп было видно.



Клеймо могу ставить, только не "В 12", такое есть натуральное на голландской обойме.
И ненужно опасаться, что я завалю все своими обоймами. Несколько штук я выдавливаю. а потом форма "плывет".
Я не могу ее сделать стальной. Жесткости китайского фрезерника нехватает чтоб сделать нормально. Или моего терпения нехватает чтоб очень долго крутить туда-сюда маховики снимая по десятке. Хотя в этой обойме пуансон пришлось сделать стальным. Иначе такие выступы невыдавить.

Работаю с металлом я это только для собственного удовольствия.
Обычно редко что то больше 1-го экземпляра. Несколько штук ну разве что только чтоб отбить затраты на материал, фрезы и т.д.

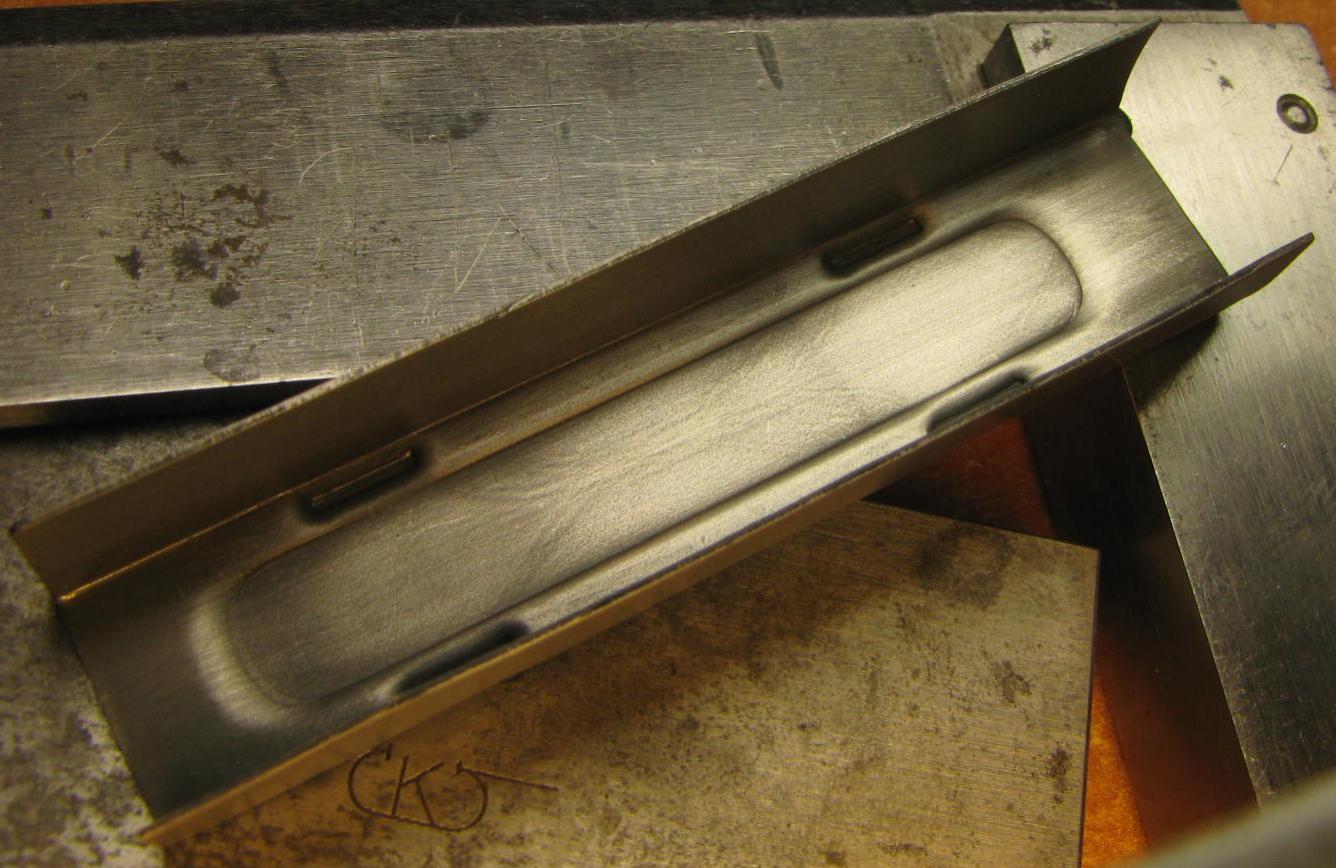

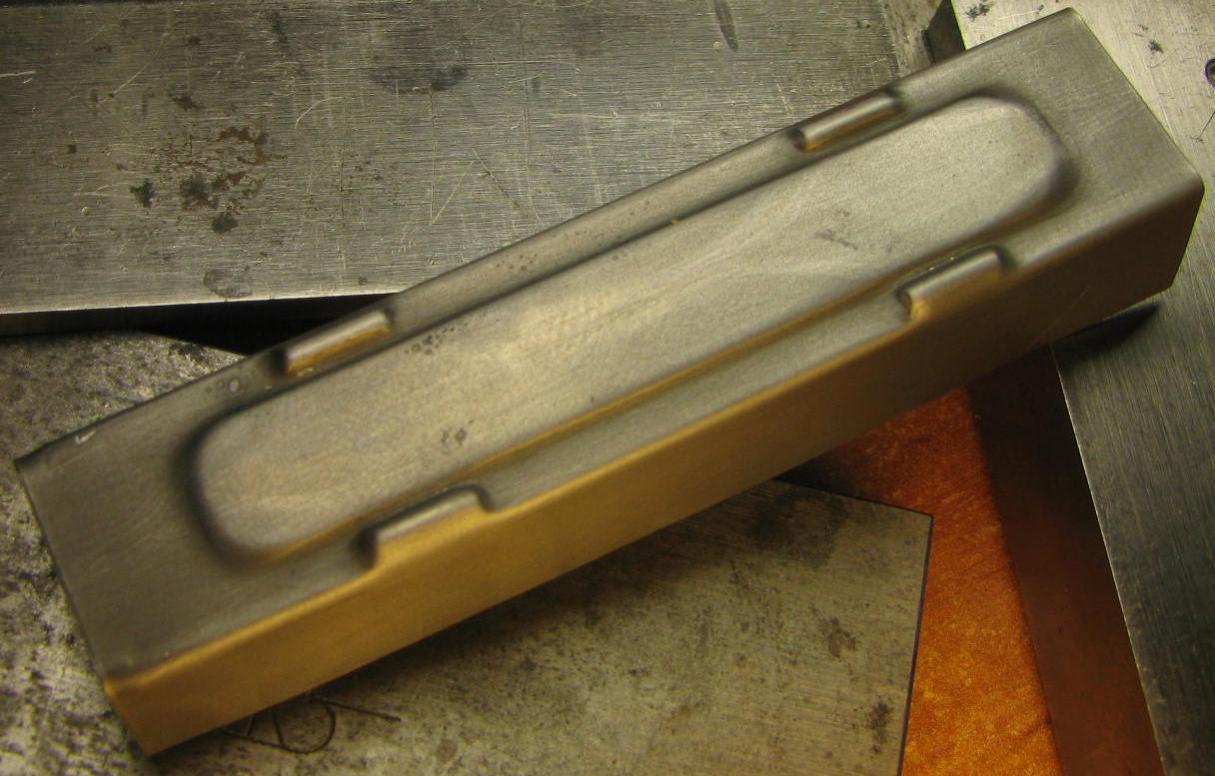

Заготовка, только первая операция, еще не загнуто, лишнее не обрезано, ну и коррозия на ней не порезвилась.



Boris 12

Клеймо могу ставить,

Обязан ставить!!!
Смотрю я теперь на свои обоймы, и терзают меня сомнения....
Возможно копии даже лучше.
Однако...
Как-бы чего не перепутать!



Камрад, продолжайте тему. Очень интересно.



Эти реплики не новые, старые картинки пропали, возобновляю.

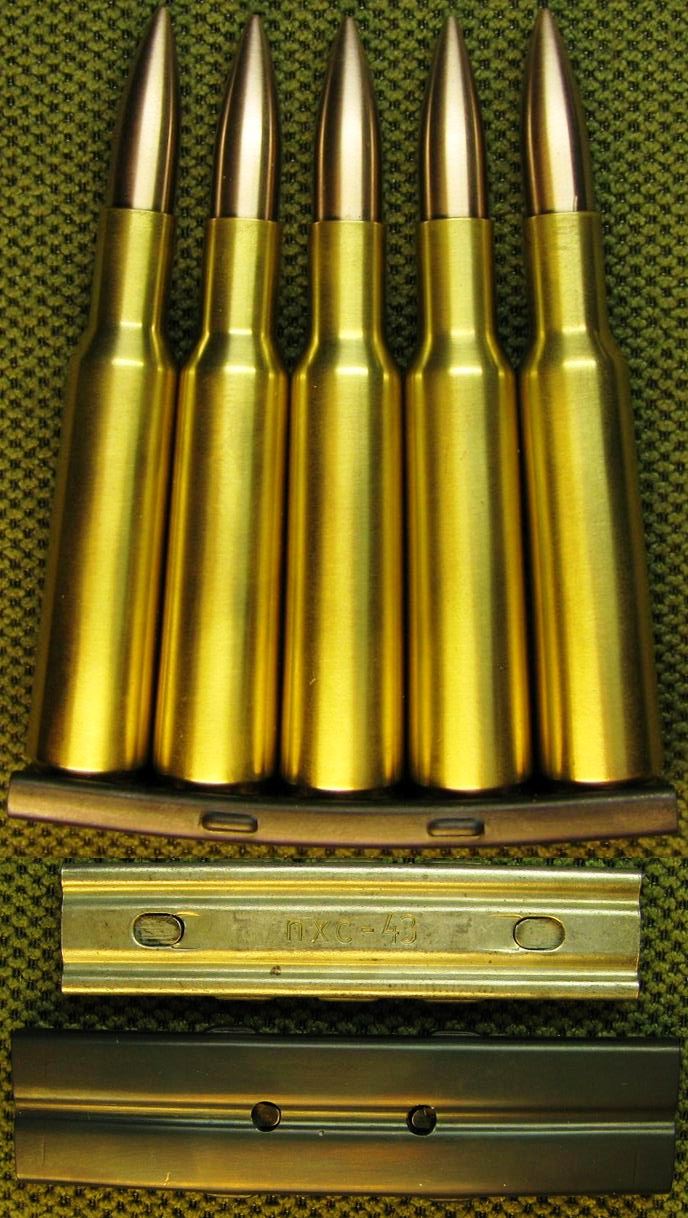

Обойма для винтовки P13 Enfield. Новый патрон 1913 года, прообраз современных магнум винтовочных патронов. Оказался слишком мощным для англичан и войны. Редкая обойма. Впрочем часто встречающуюся я бы и не делал. Макеты патронов тож реплика.

Даду - винтовок под такие обоймы было тоже выпущено очень мало. Занимательная по своей конфигурации железяка.

Ну с Ветерли думаю все понятно, хотя есть новая информация, что Страдивари скрипки для лохов делал, а для итальянских пацанов - обоймы.

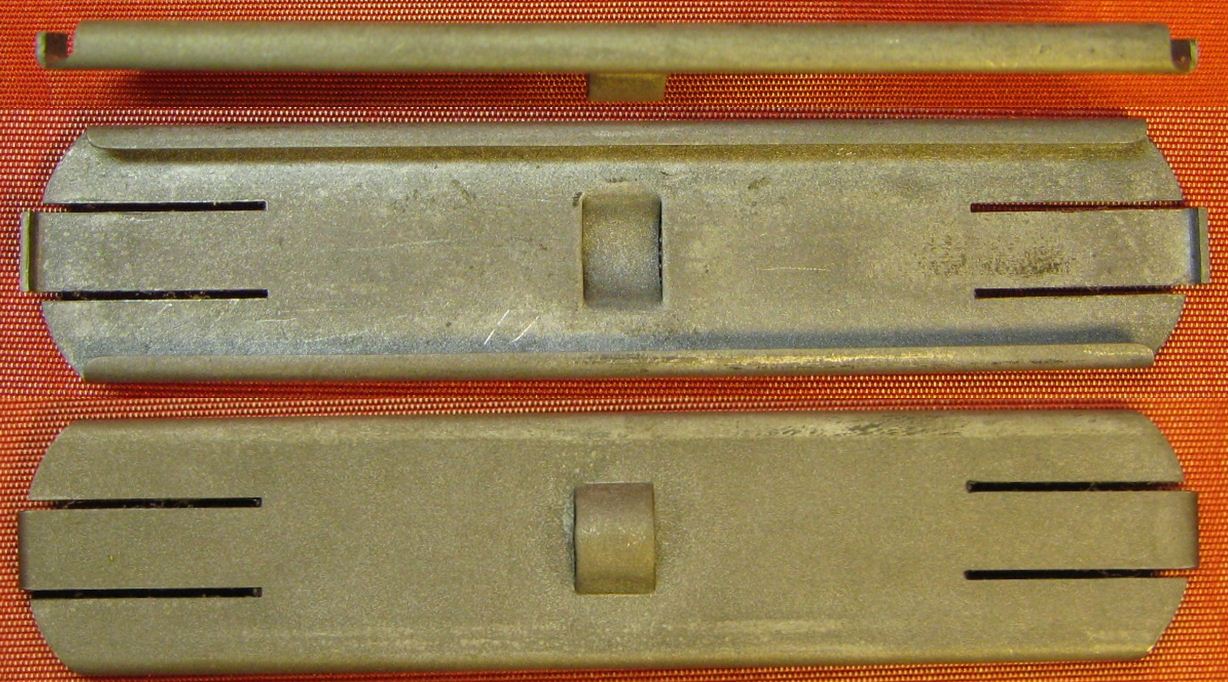

Реплика экспериментальной обоймы под патрон 30-40 Краг.
Вообще всяких разных экспериментальных обойм под Краг было около 20-ти разных типов. И простые, как эта, и всякие закрытого типа коробчатые, и пластинчатые с хитрыми пружинками на заклепках, и вполне стандартного вроде образца но все равно с выгнутым похитрому корпусом.
Короче есть теперь у меня простор для творчества.
