Скучно что-то стало - где весь вопохабар, а граждане поисковики ? Посему предлагаю в целях повышения квалификации и разгона скуки поучаствовать в следующем ...ммм... пусть будет "Конкурс" Общие правила: определите все выстрелы или их составные части, предоставленные на фотографиях. Итак, часть первая. Подсказки: 1. Калибр ~20мм. 2. Где-то 15-ть сантиметров! С ним не всё так просто 3. Ройте около полтинника! 4. Миллиметров 40. Может, чуть меньше. .... поехали
ВечЁр добрый, господа копатели! С первым фото - согласен с ранее высказанным мнением - к Mg 151/20 По второму фоту есть большие сомнения, но наиболее подходят такие данные (см. ниже) По третьему фото - вот что есть, (прошу прощение у автора рисунка, если обидел правообладателя) А дальше думаю.

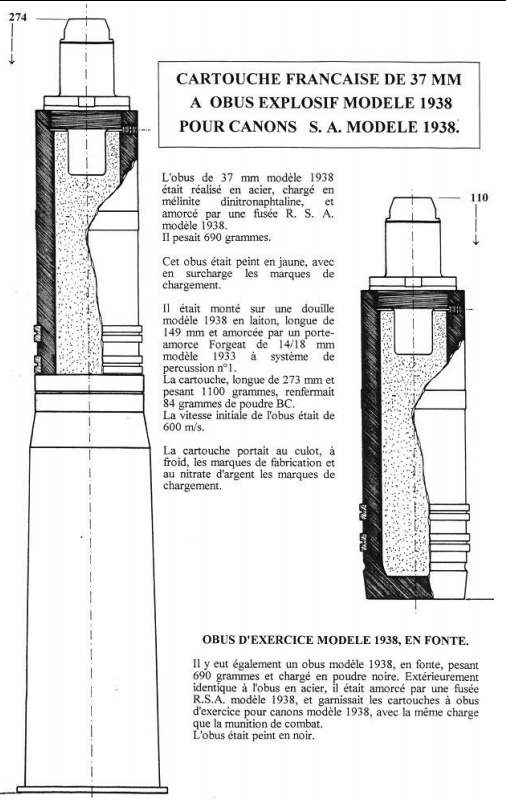

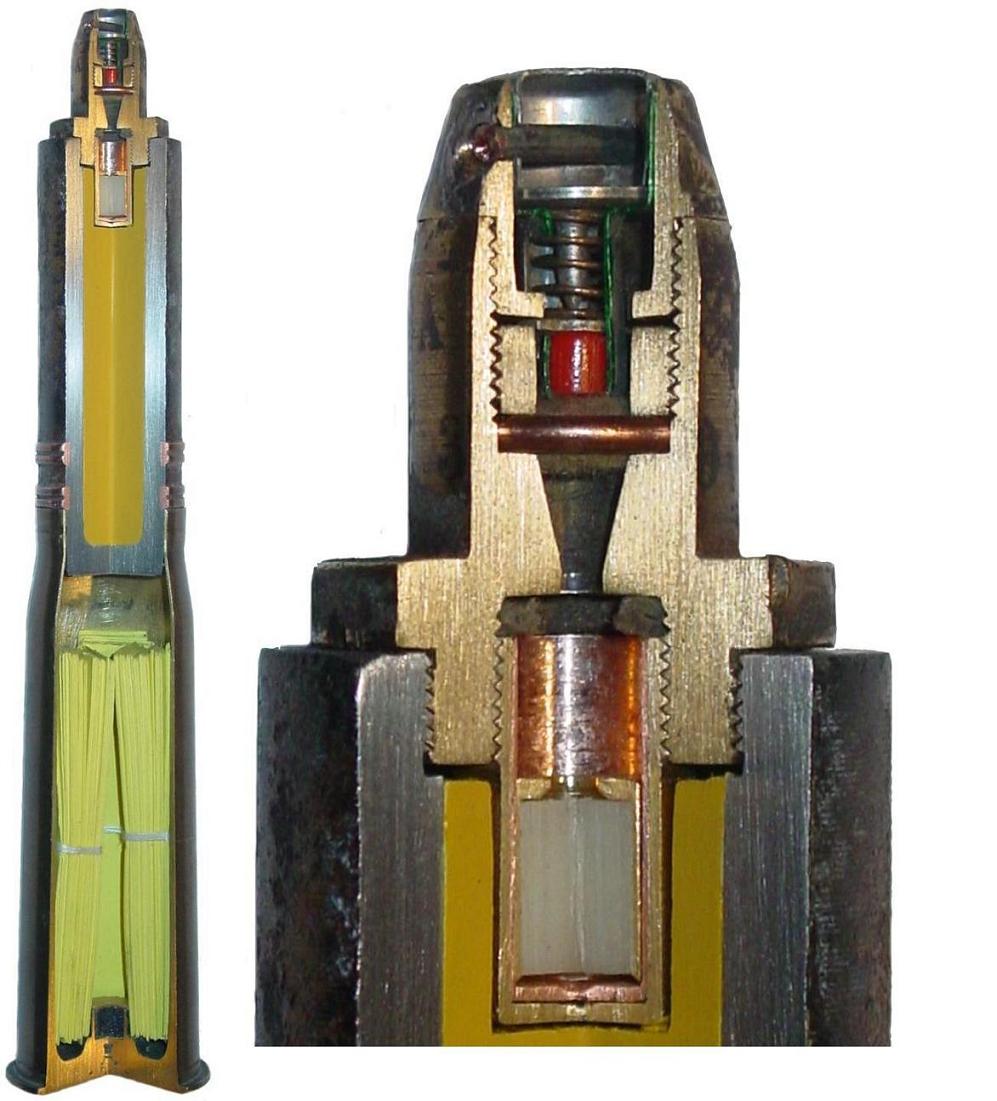

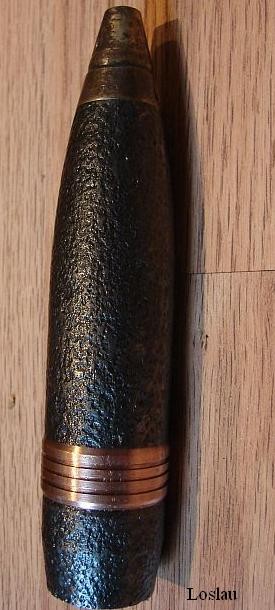

4) - 3,7 мм оф выстрел с чехословацким мембранным взрывателем !! Какие точные индексы я не помню да и не знал , и схемки тоже нету! Давайте уже следующий конкурс !!! Дервиш , не могли - бы скинуть ссылки на книжки откуда вы схемки выложили , буду очень благодарен и тоже помогу чем могу !

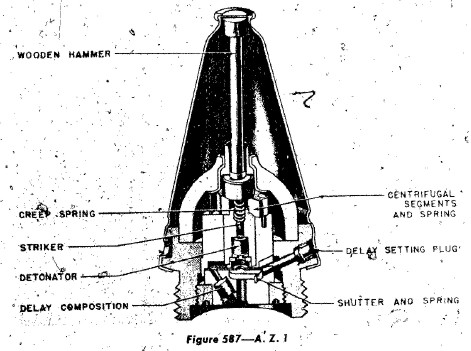

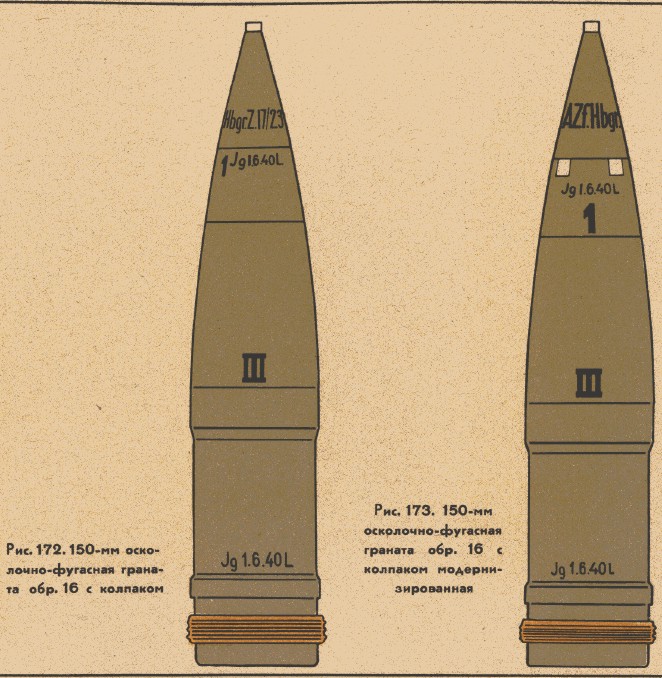

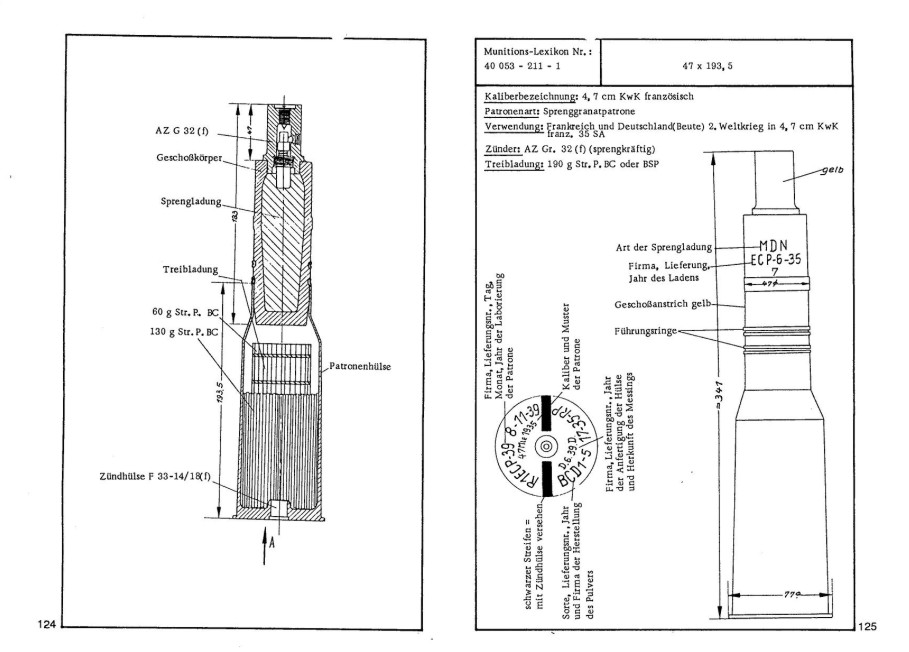

Утро доброе всем! 1. Рисунки из книги "Боеприпасы артиллерии бывшей германской армии - 1946 год" есть в инете и на форуме. 2. Взрыватель - взят отсюда (наставление ТМ 9-1985-3) http://www.lexpev.nl/manuals/unitedstates.html 3 Автором рисунка является (дай бог памяти, но могу и ошибаться) Ditmar. Просто рисунок "сохранён как..".

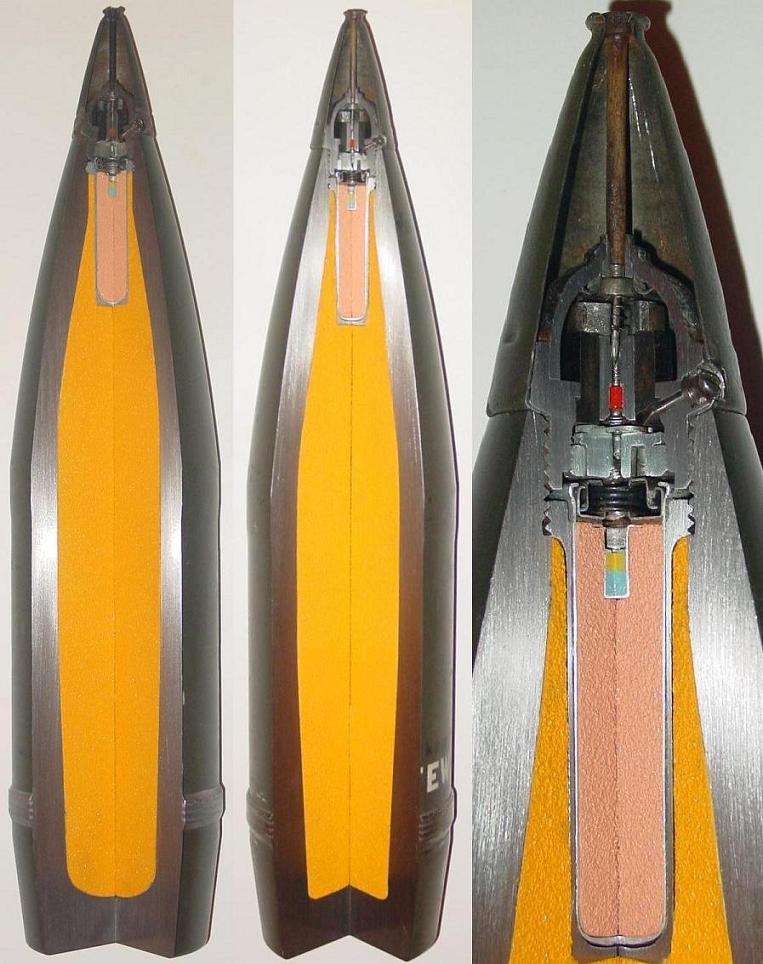

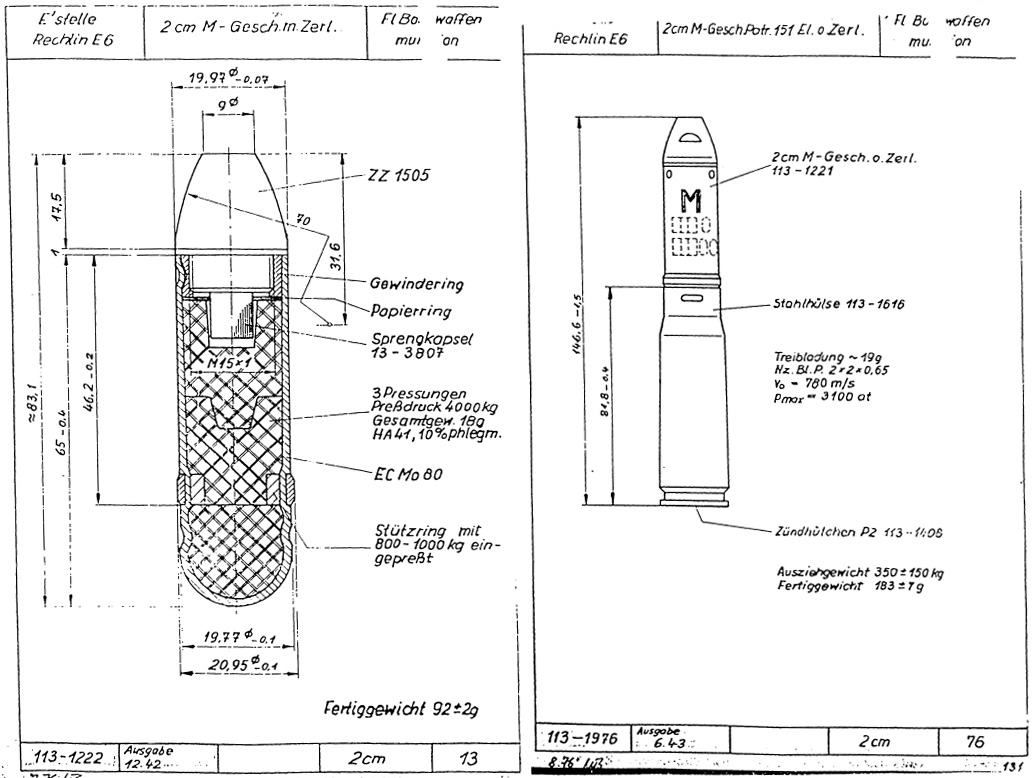

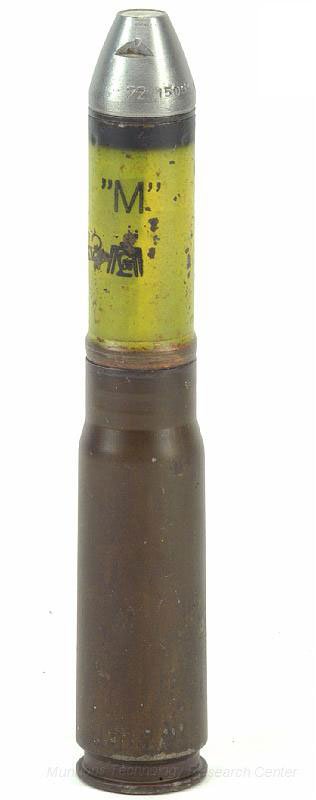

1. 2cm M-Gesh.o.Zerl. к 2x8.18 cm MG 151-20. Собственно отличия в выстрелах mit и ohne Zerl (с задержкой и без) - только в цундерах - Z.Z.1505 и A.Z.1502. Так как снаряд позиционируется как фугасный, то необходима небольшая задержка для проникновения болванки в корпус цели - для повышения объёмов разрушений, чего и добились с применением Z.Z.1505. Почти правильно 2. 15,2сm SprGr(r) с головным A.Z.1. Собственно - немецкой аналог нашего ОФ-а 530-го класса. К нашим же трофейным 152-мм пушке-гаубице обр.1937 (15.2cm K.H. 433/1(r) - russ 37) и 152-мм пушке обр. 1910/1934 (15.2cm K.H. 433/2(r) - russ 10/34) 3. 37x149 Mle1938, да-да, хотя спутать с 4,7cm очень легко - да и я "чуть прибавил" в подсказке калибра. Осколочный обр. 1934 к полуавтоматическим орудиям обр.1938. Обратите внимание на точку крепления головного взрывателя - по ним легко различить 3.7 и 4.7 не зная габариты. 4. 3.7cm Spr.Gr.34(t) к выстрелу 3.7x27cm PaK34(t), PaK37(t), Kw.K34(t), Kw.K38(t). Ну и головной - A.Z.N34(t).
