Идентификация обломков, оборудования самолетов и помощь авиаархеологам

во 1вых не ВВС, а Luftwaffe! Посему предлагаю оставить абревиатуру ВВС, кому собственно она и пренадлежала, для ВВС РККА.
во 2ых это vordere Skalenscheibe von Fein & Grobhöhenmesser, Fl. 22320 v. Fa. R.Fuess, Berlin

PrÖßt!



p.s.
Пардонь Дружище Baber, нО думаю Udo сщас таки не понадобится...мне нуна было глыбже покопать да вот только лапату(PC) внук слямзил.
И так Sach-Nr. bzw. Geräte-Nr. 19-2206A, это...смотрим ниже: (Druckölanlage)



(на D-1Trop не нуно обращать внимание... в данный момент ist es irrelevant!)


PrÖßt!



Спасибо, а можно просто написать какой самолёт был, а то нихрена не понимаю



Девайс устанавливался на все основные самолеты Luftwaffe.
в п.2 есть ссылка на инфо про высотомер и как он выглядит в оригинале, и там же про на каких мог быть самолетах )



Спасибо

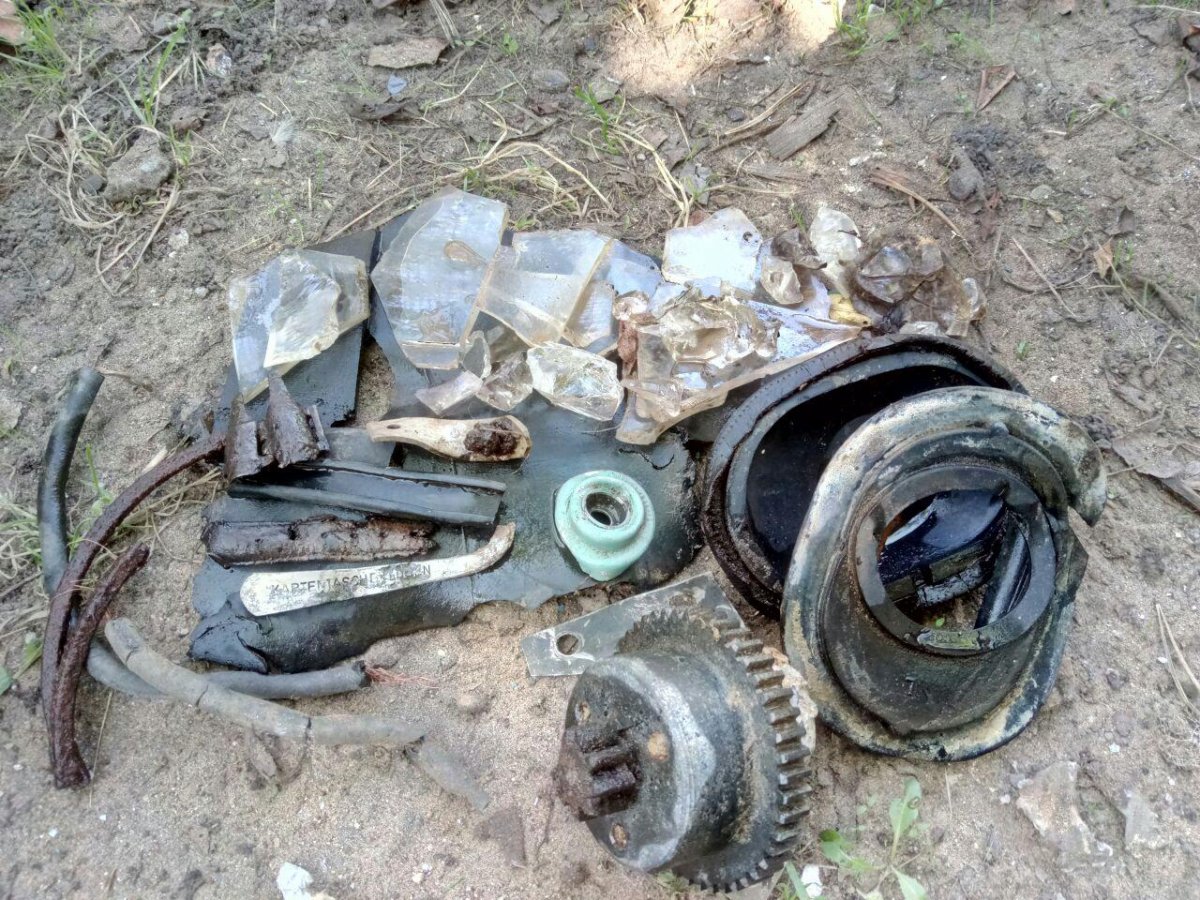

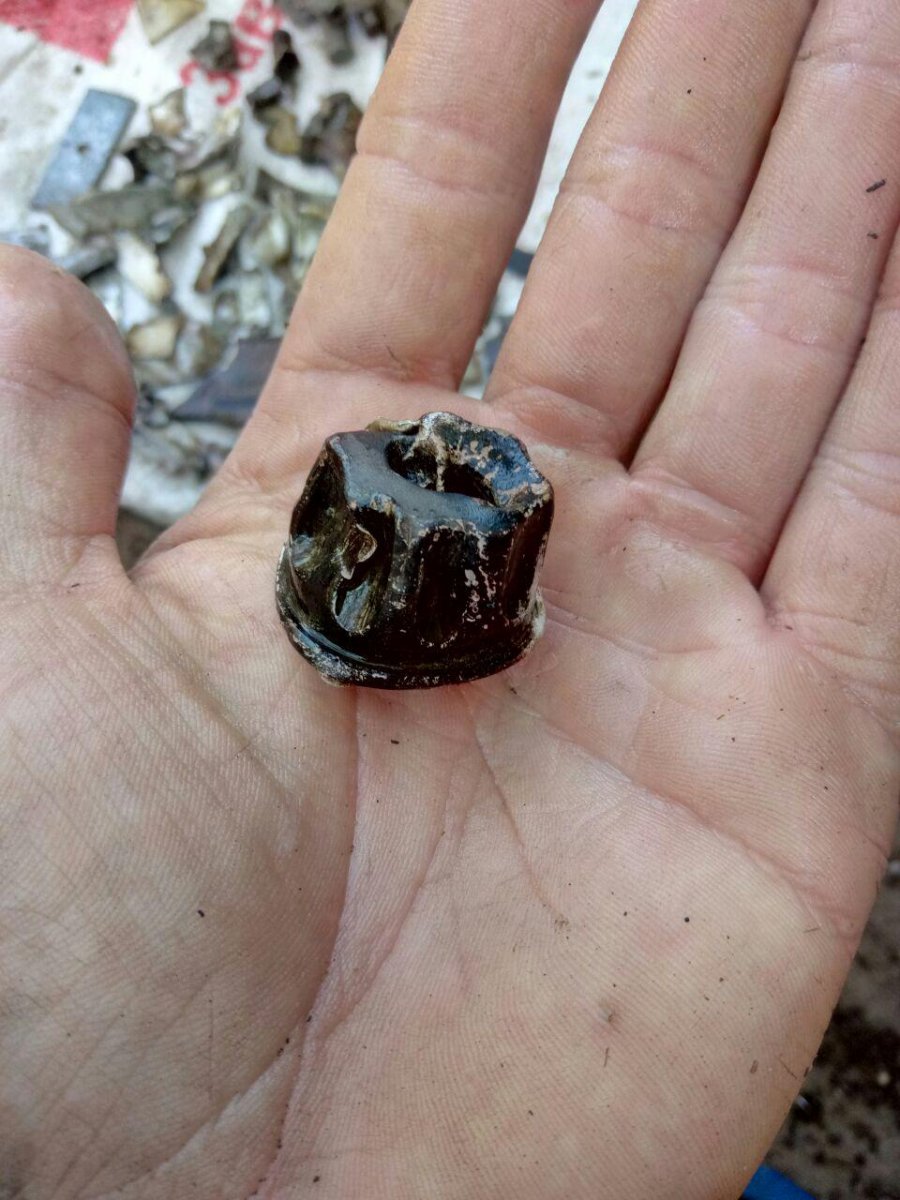

Добрый день, назвонил сигнал на ровной местности, какой то сброс сверху от самолета на глубине крыльчатки в краске от бетон бомб
1.Фото кожаный ремешок

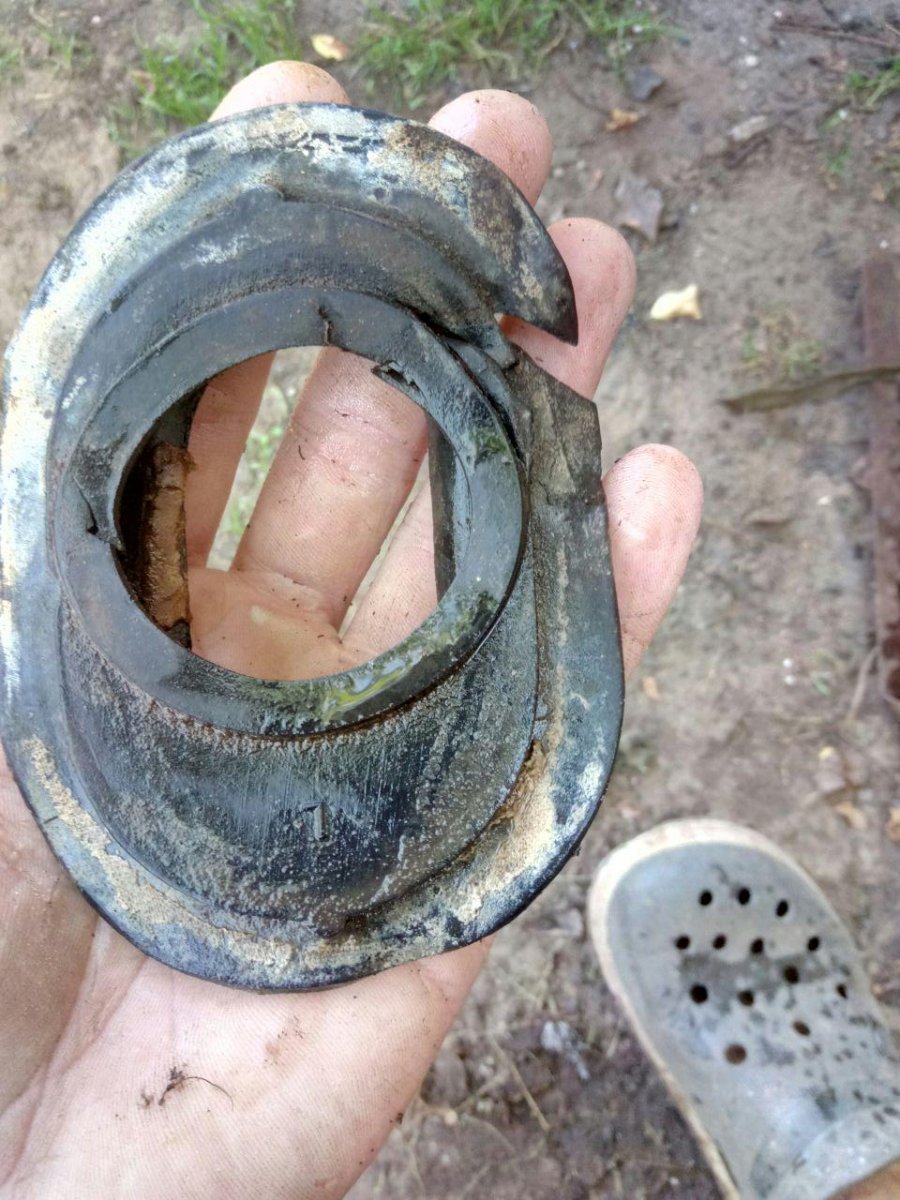

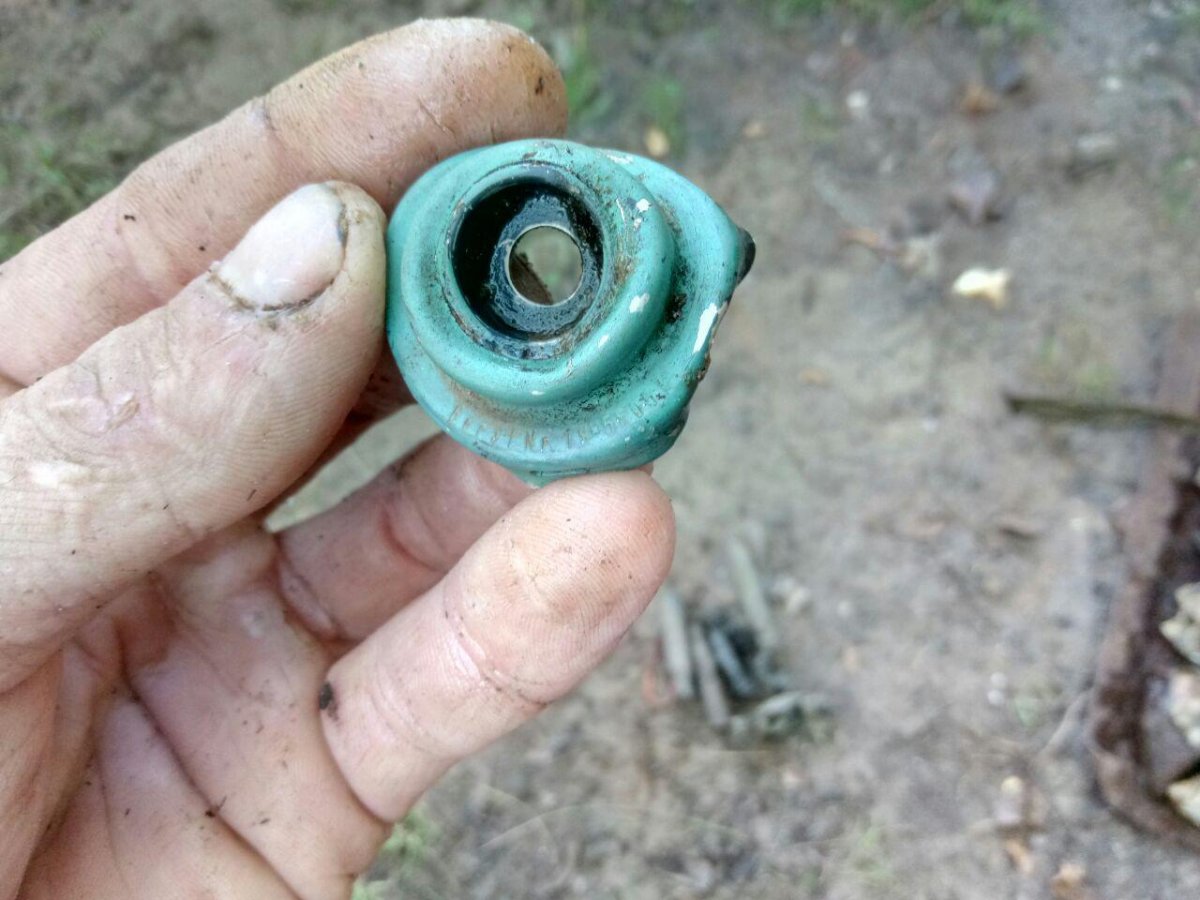

3 фото резина

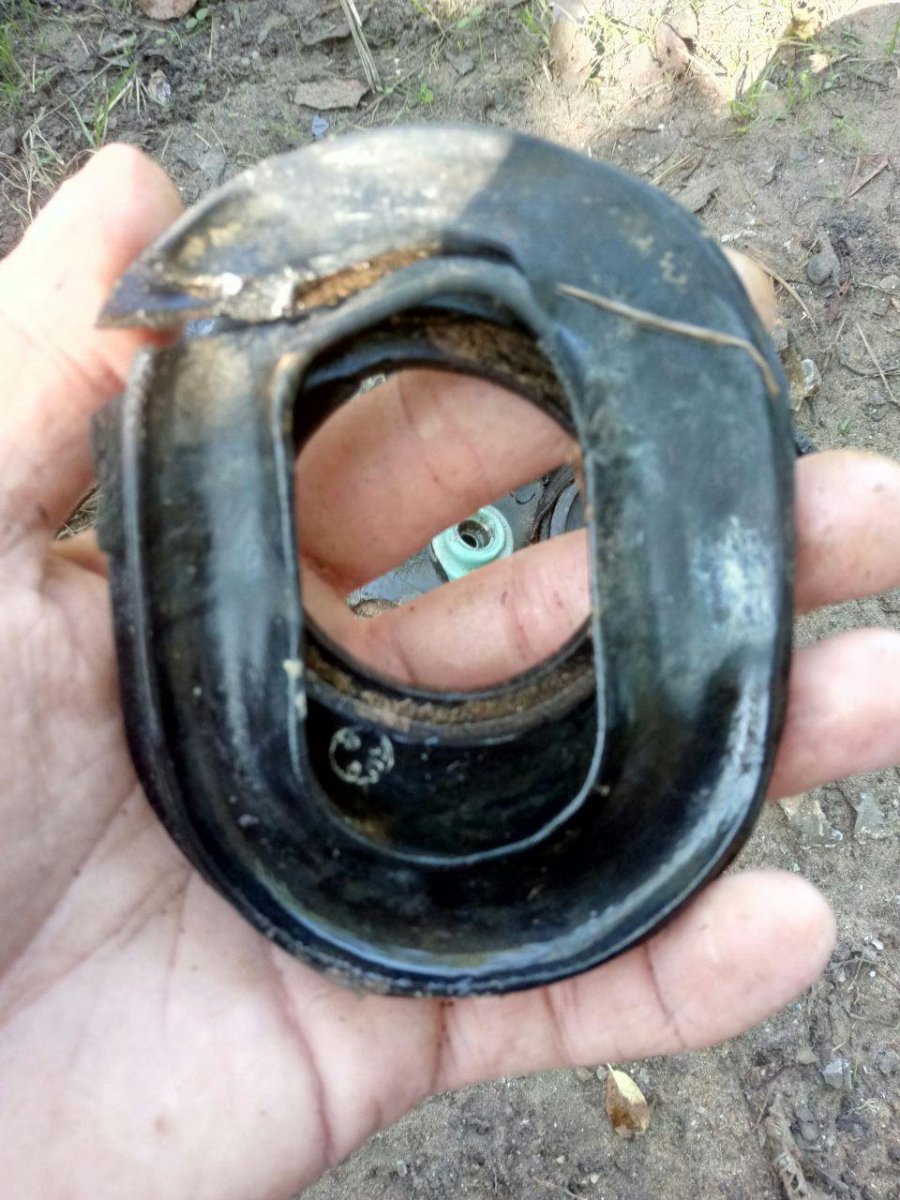

4 фото резина обклеина кожей , камрад говорит похоже как от наушника
7фото шестерня
8фото флажок надпись KARTENTASHE ____N
9 фото Berat Nr19-5805A попадала такая же ток в синем цвете номер такой же

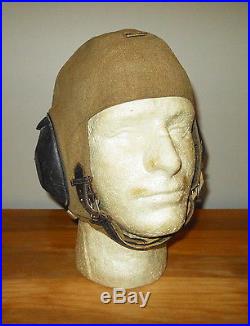

По резине нашел от уха шлемофона ремешок тоже видать от подбородника

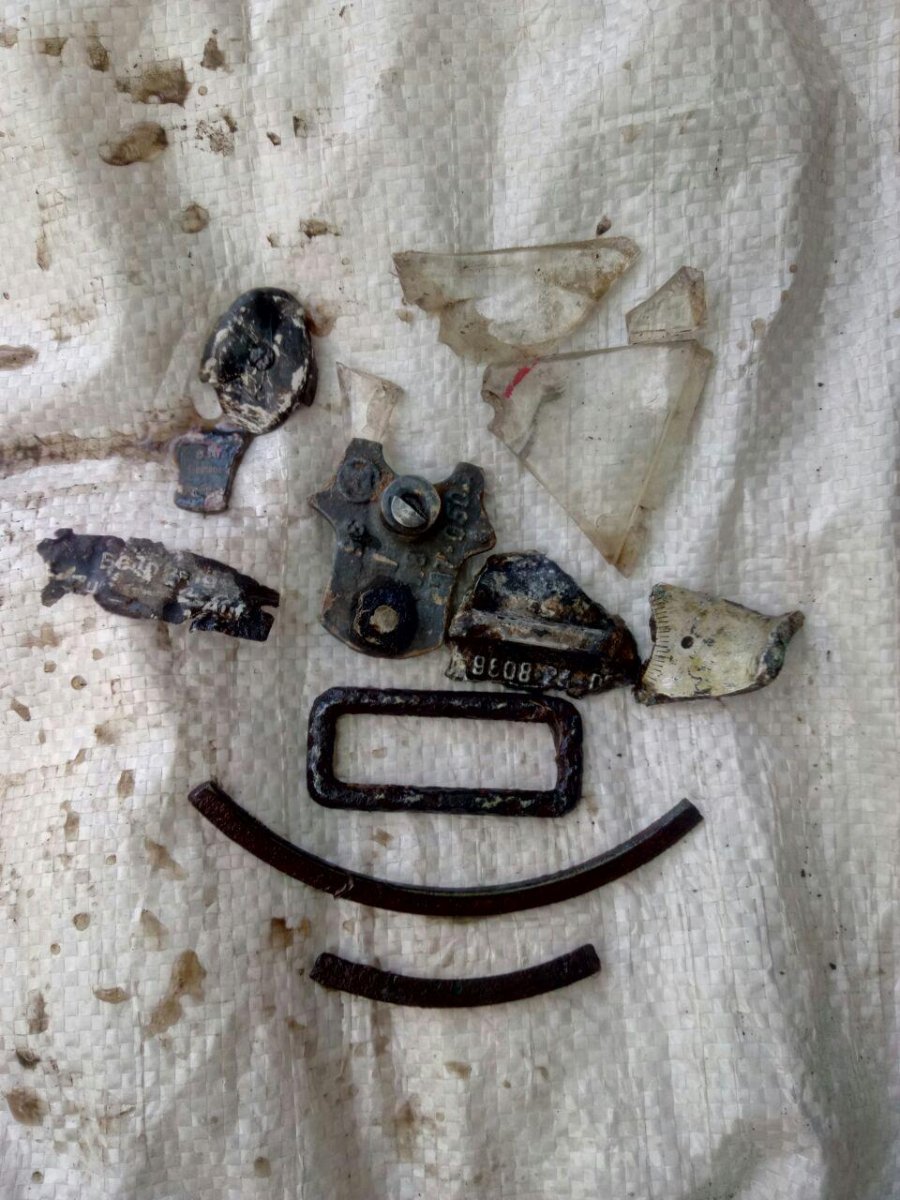

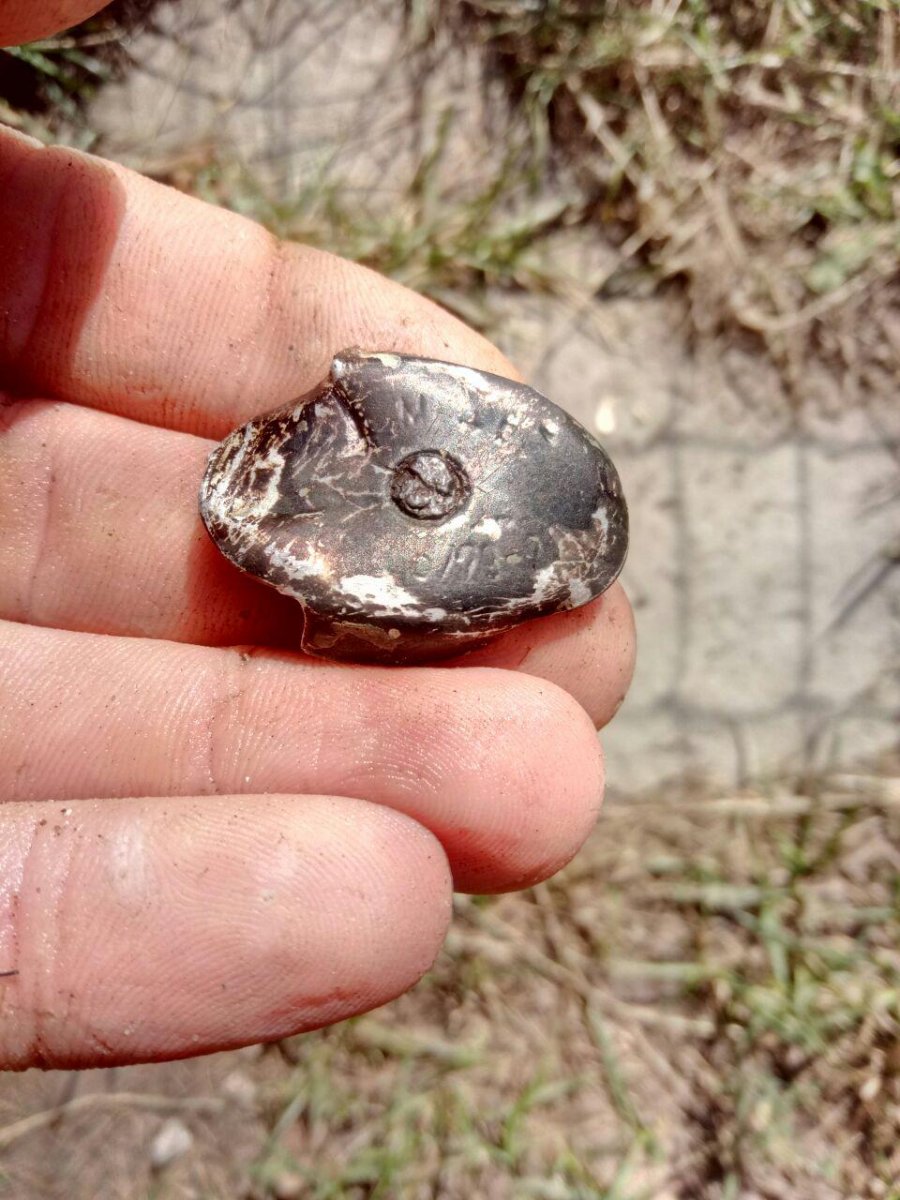

Накопал думал ничего не попало, перемыл шильда одна хоть порадовала

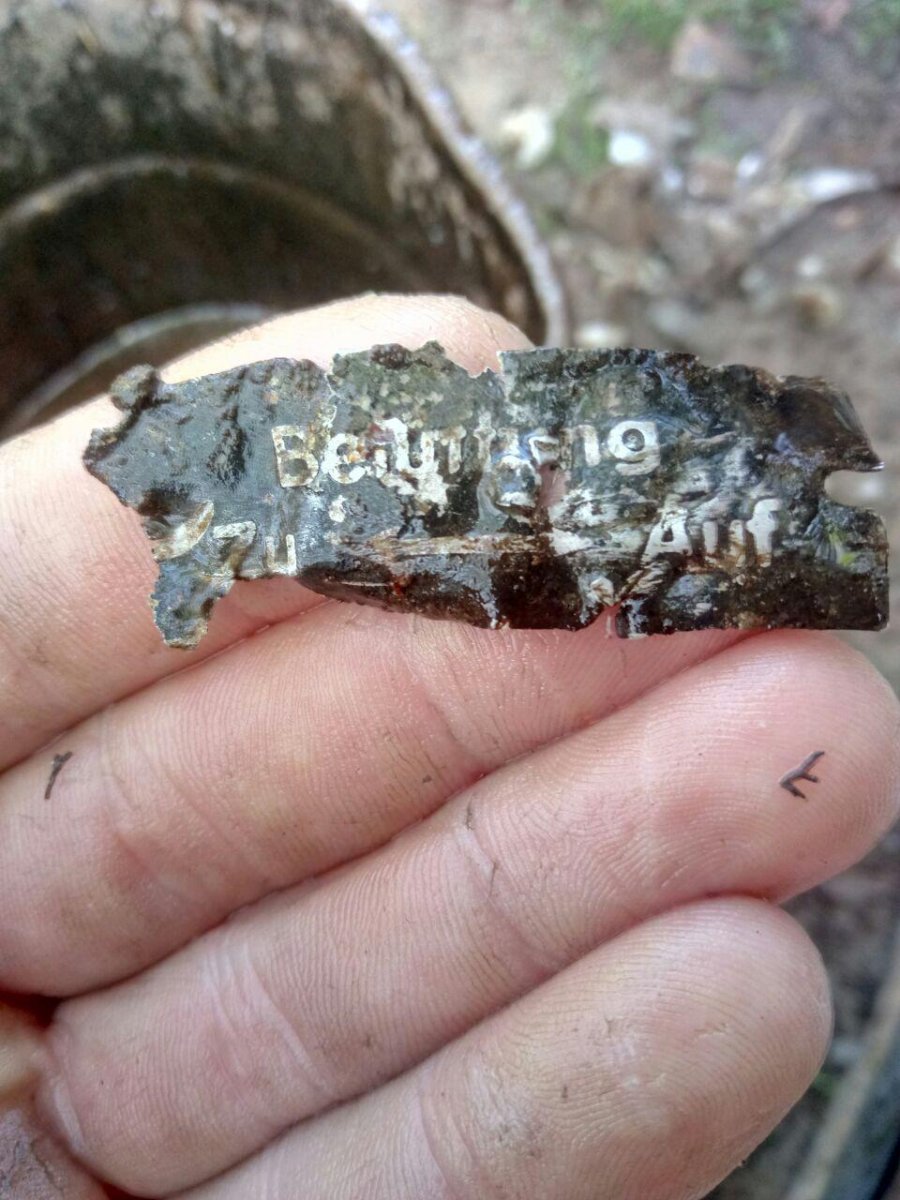

2 фото- розобрать трудно Be___t__ng Zu→Auf
3 фото М46 _/79-2

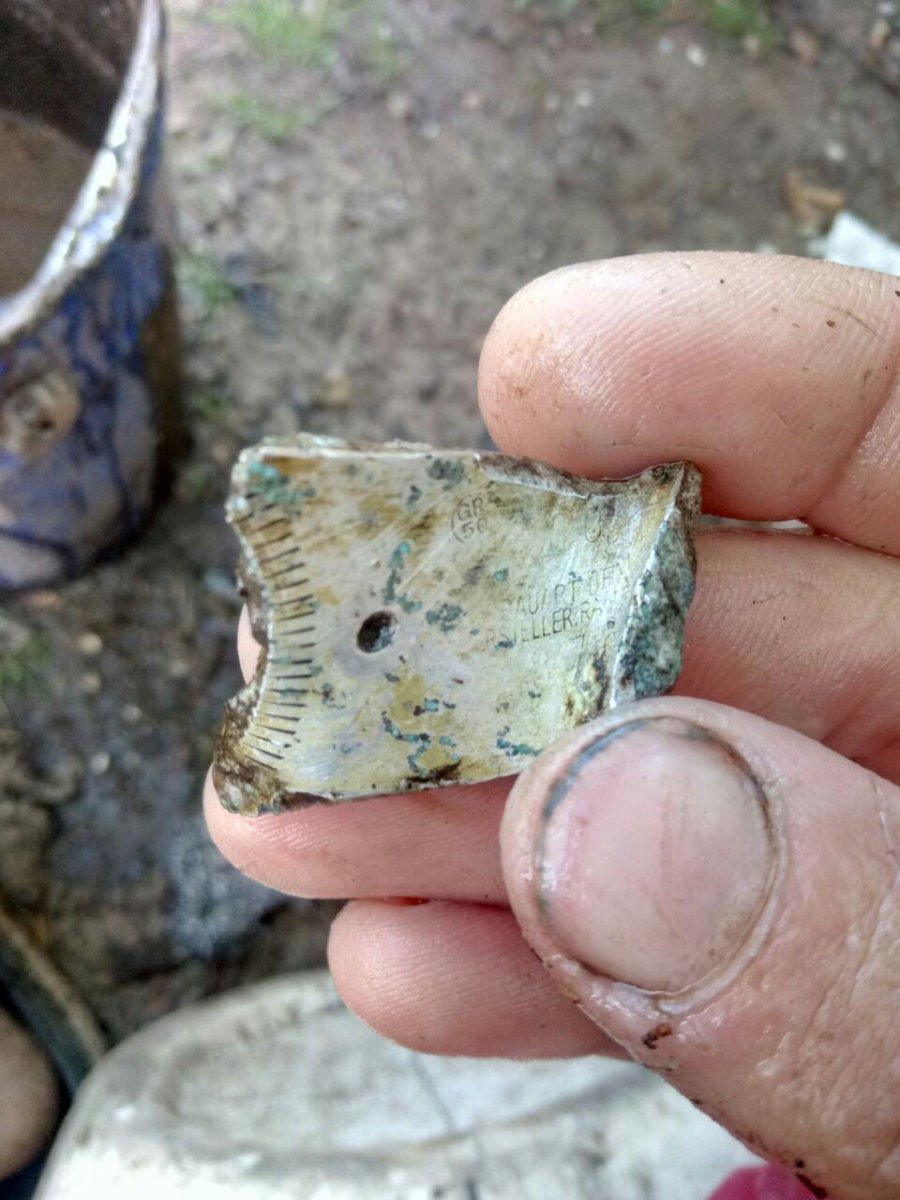

4 фото шкала BAUARTOF RSTELLER 187_
остальное в цифрах и надпись сименс



Сегодня результат и сохран получше

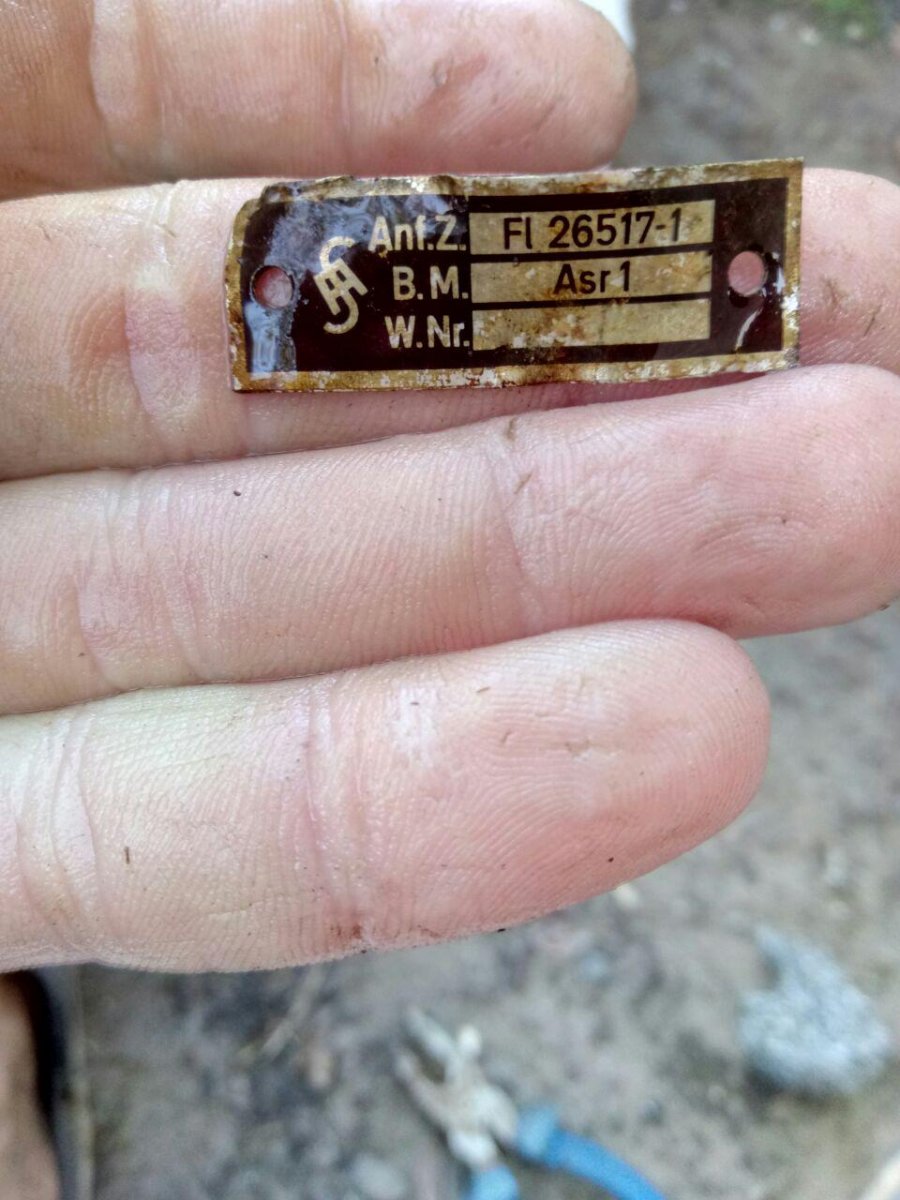

1.FL 26517-1

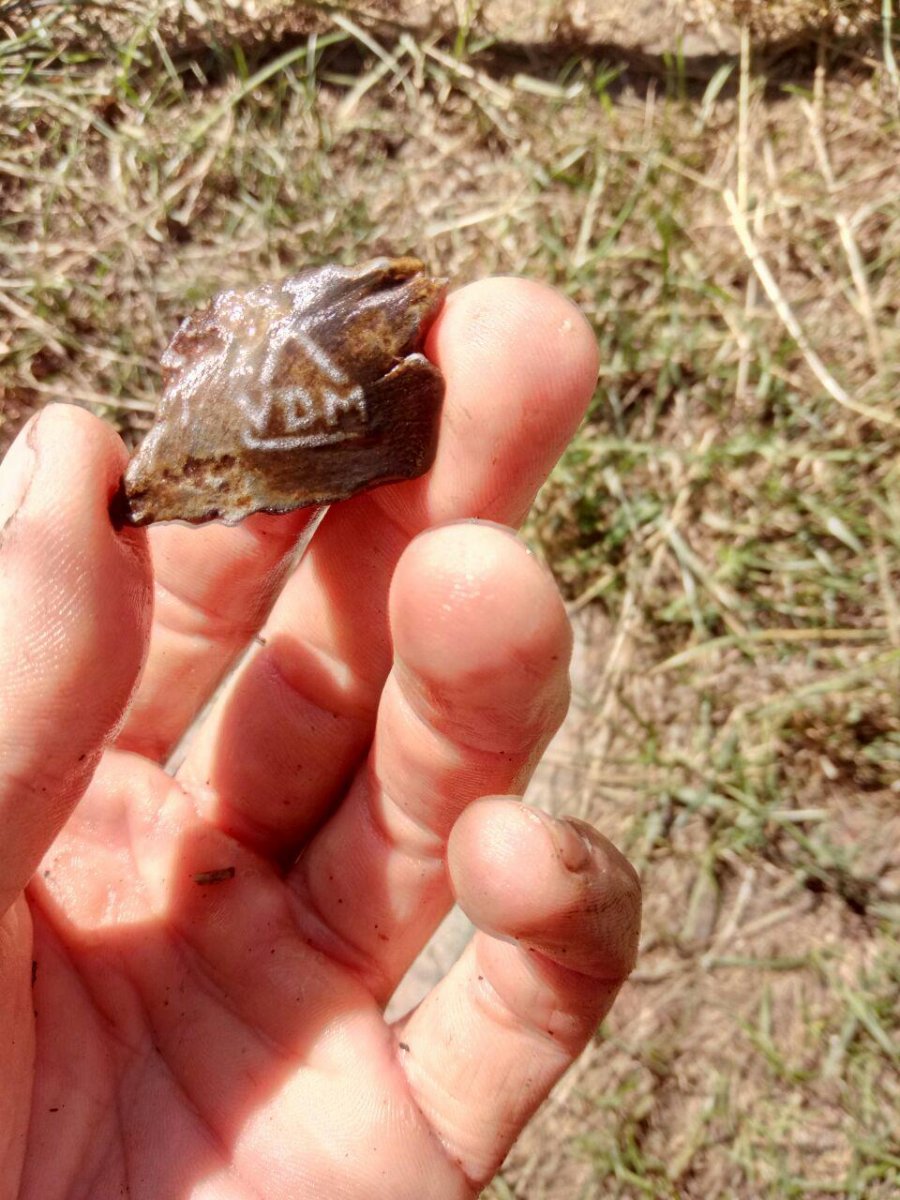

2 как понял фирма VDM
3 ручка регулятора в черной краске

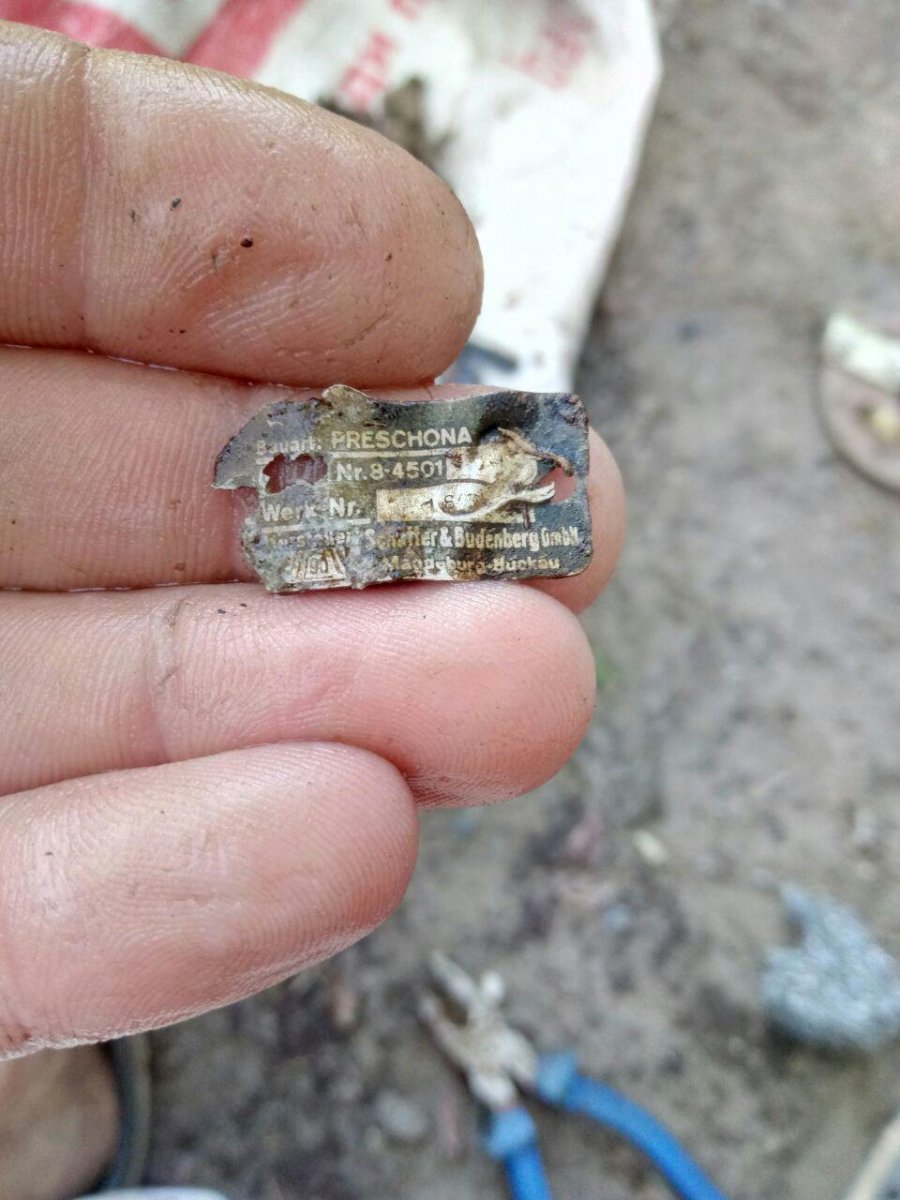

4.Bauart RESCHONA, Nr 8-4501, Berstnller Schufler Budenberg GmbH,
5.RS-87 957-0701, 8067, 3115.4



По шильду с фл номером нашел похожий с окончанием 3 , пишут от разьёма наушников

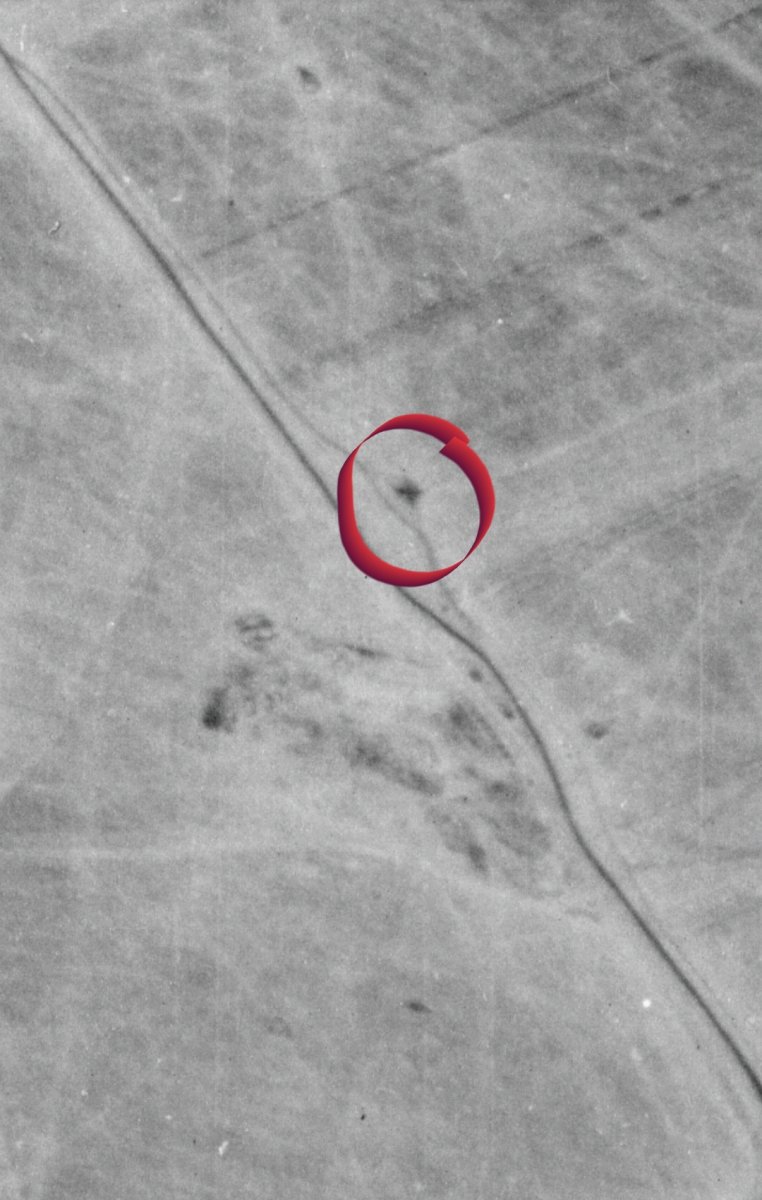

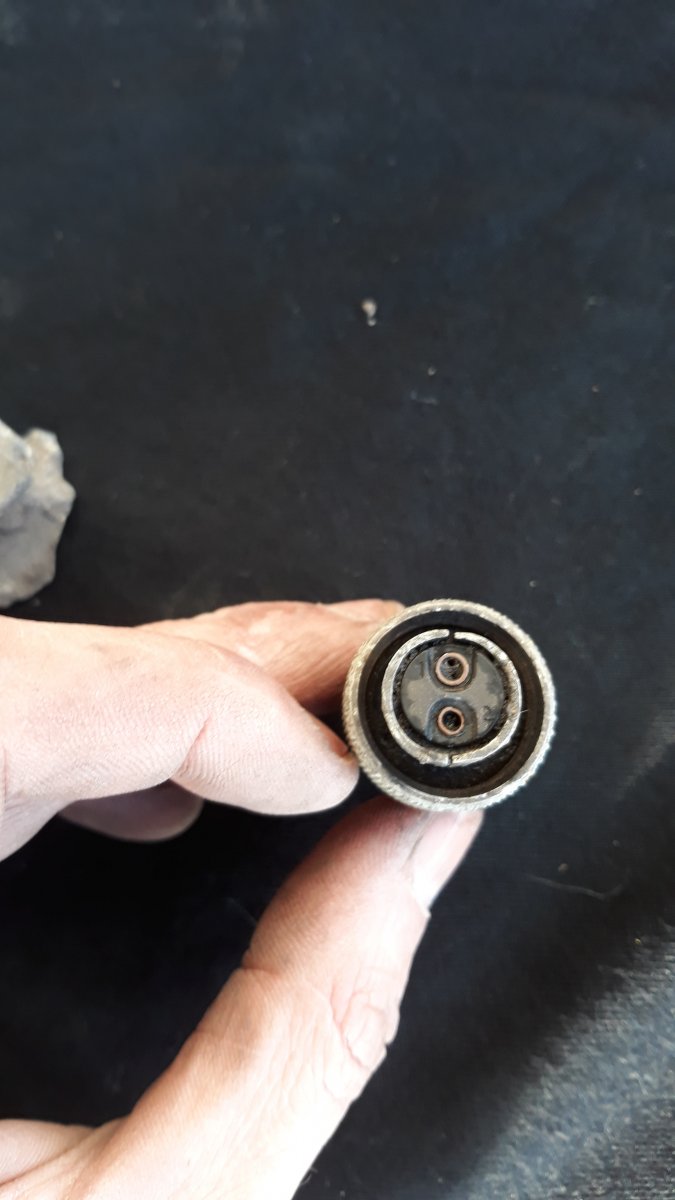

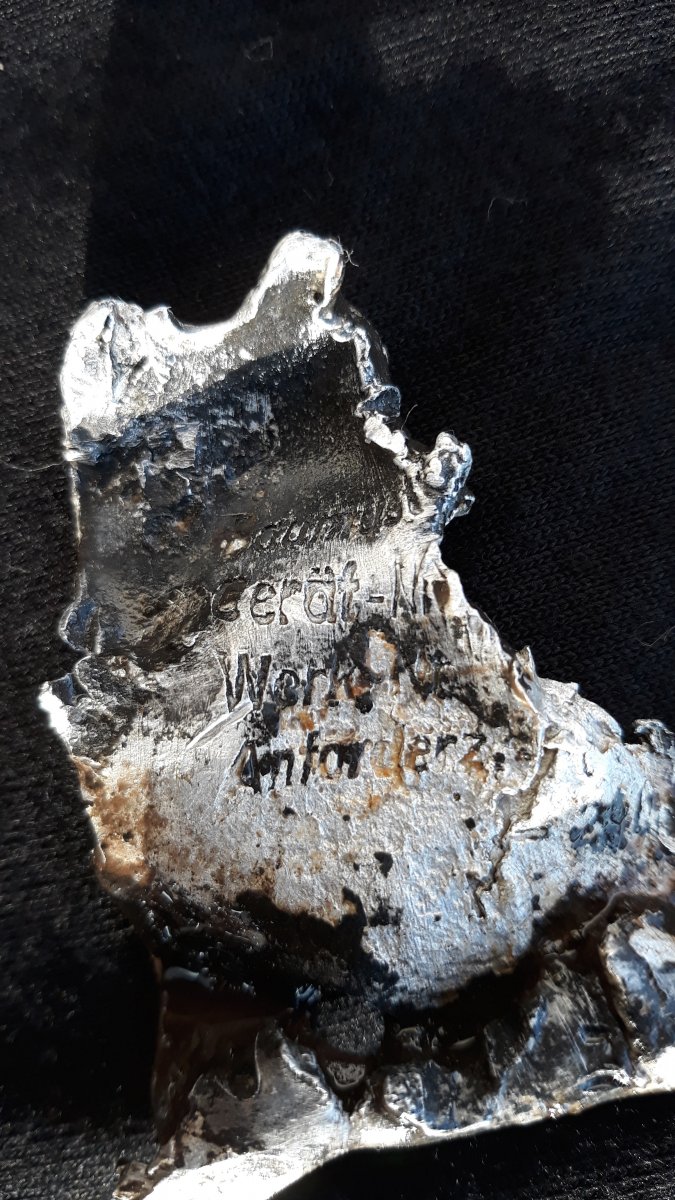

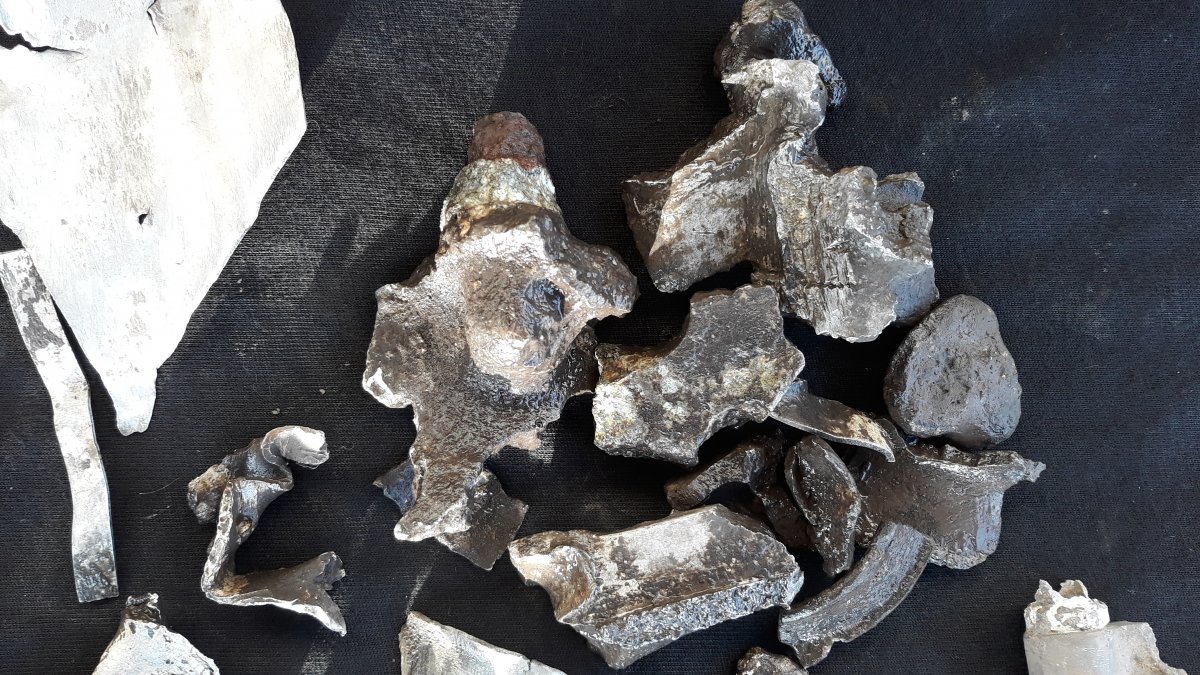

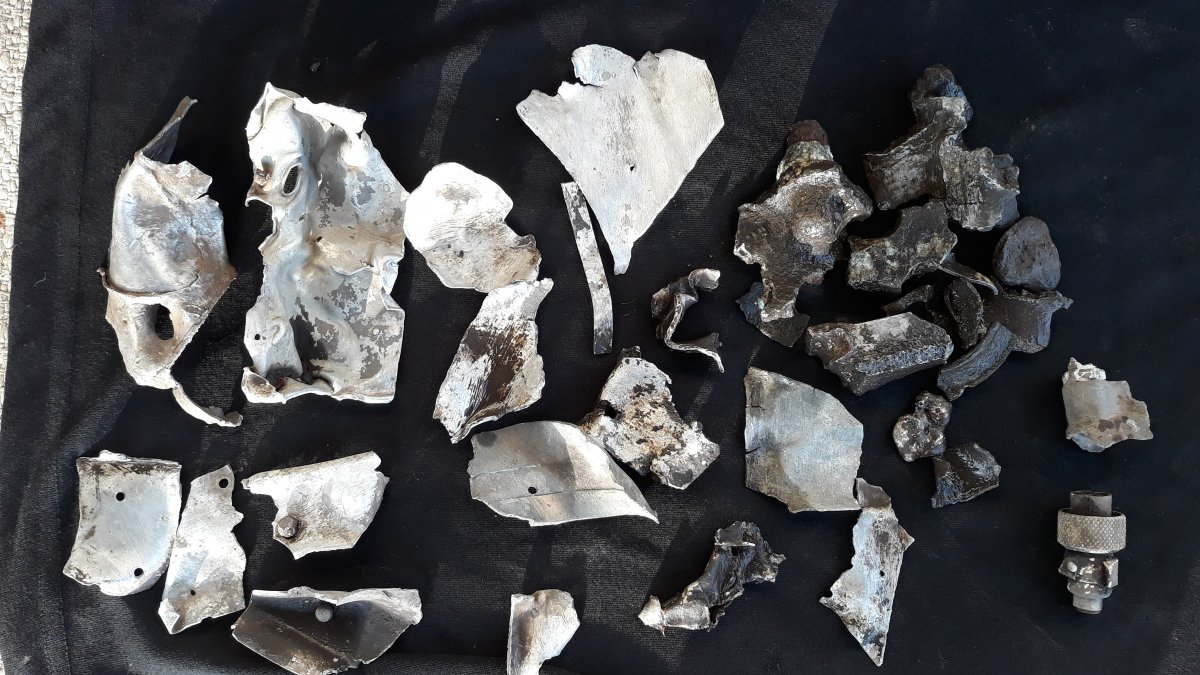

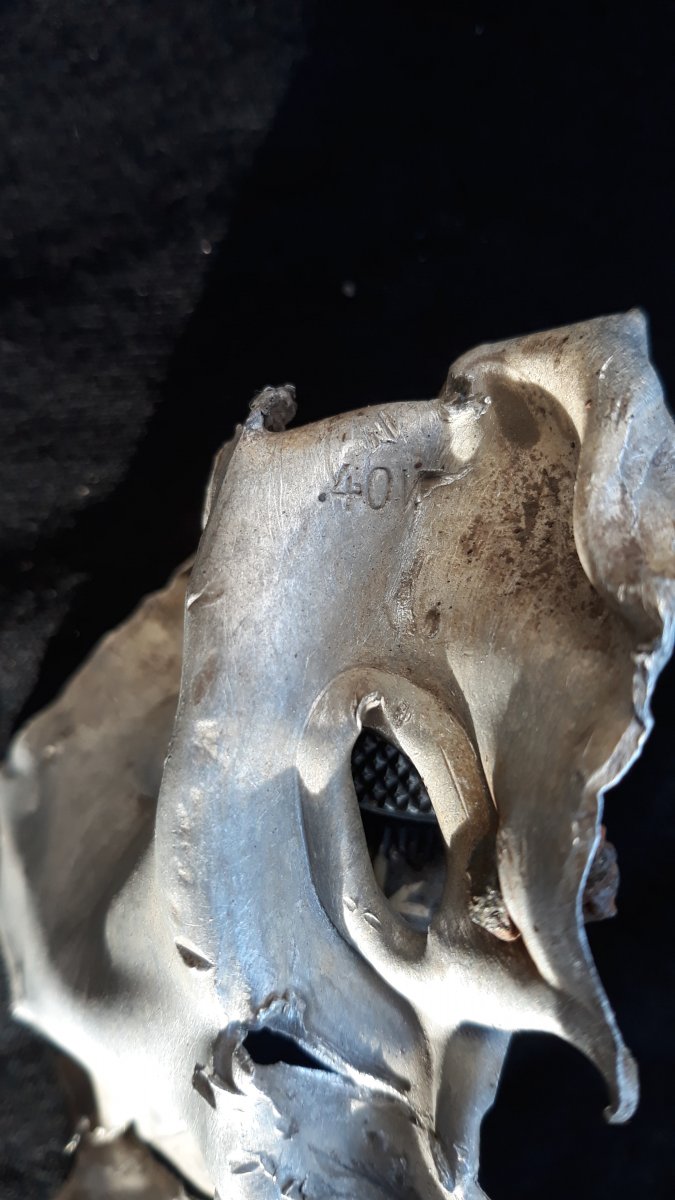

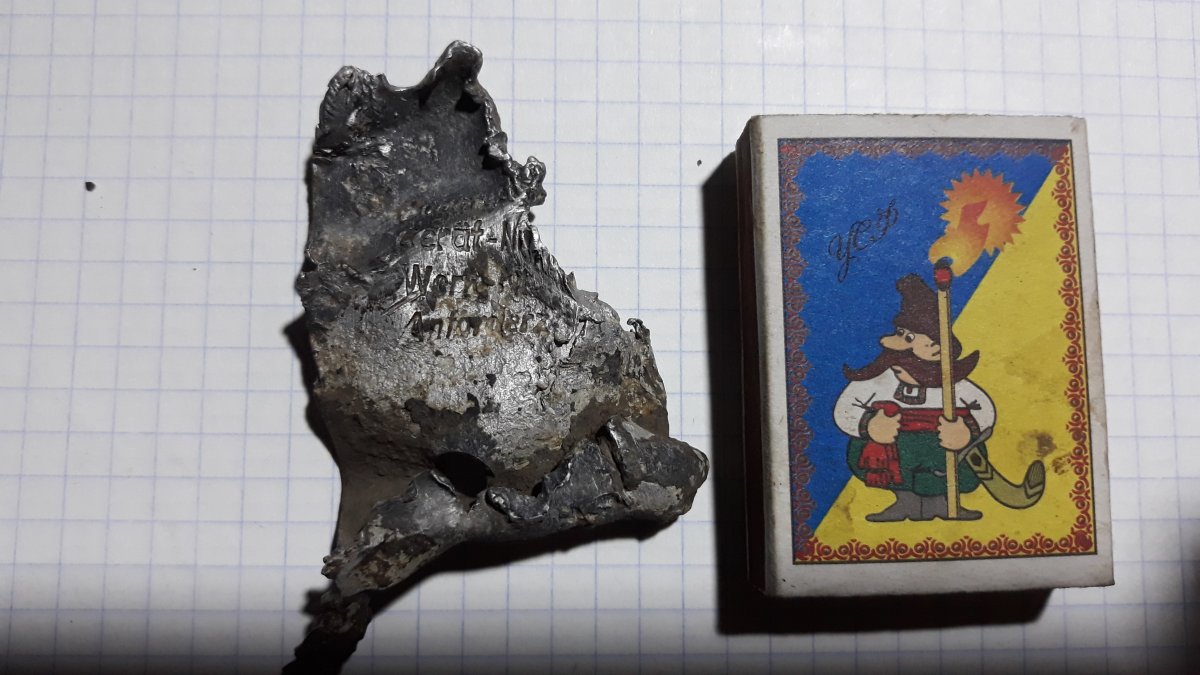

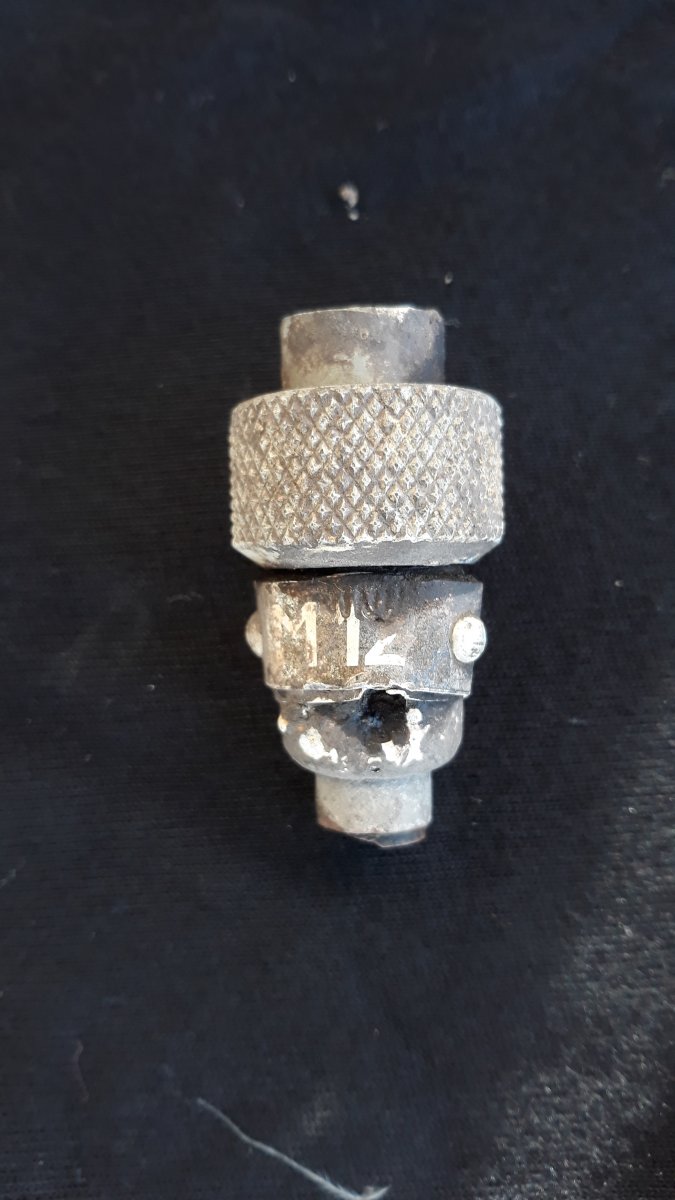

Доброго времени суток)). Перебирая хлам с прошлого сезона, обнаружил вот эти кусочки алюминия. Плюс плавленная шильда и разъём с надписью "М 12". И кусочек рваного алюминия с надписью "40 V". Вспомнил место находки этого алюминия, посмотрел на немецкой аэрофотосьемке. В этом месте виднеется силует самолёта. Более точно сложно сказать, снимок не самого лучшего качества(

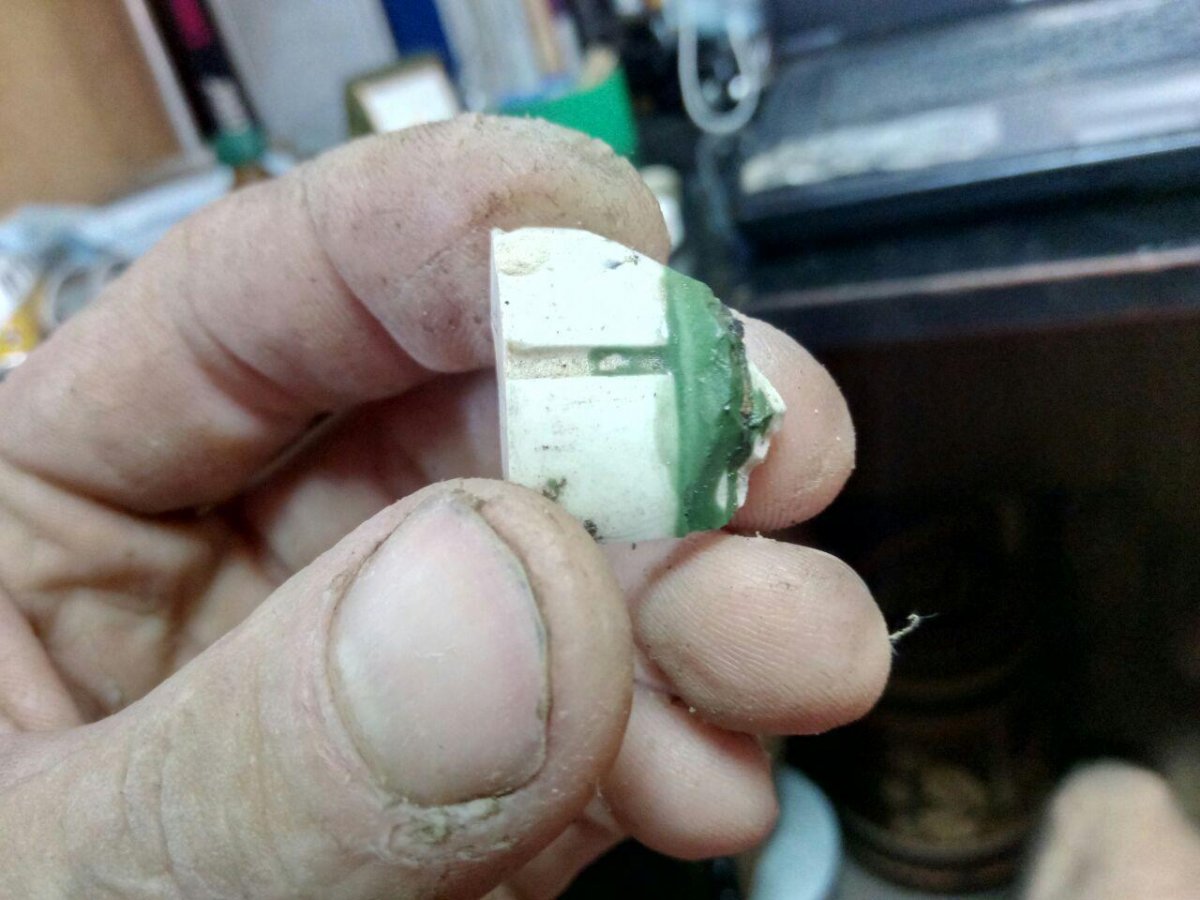

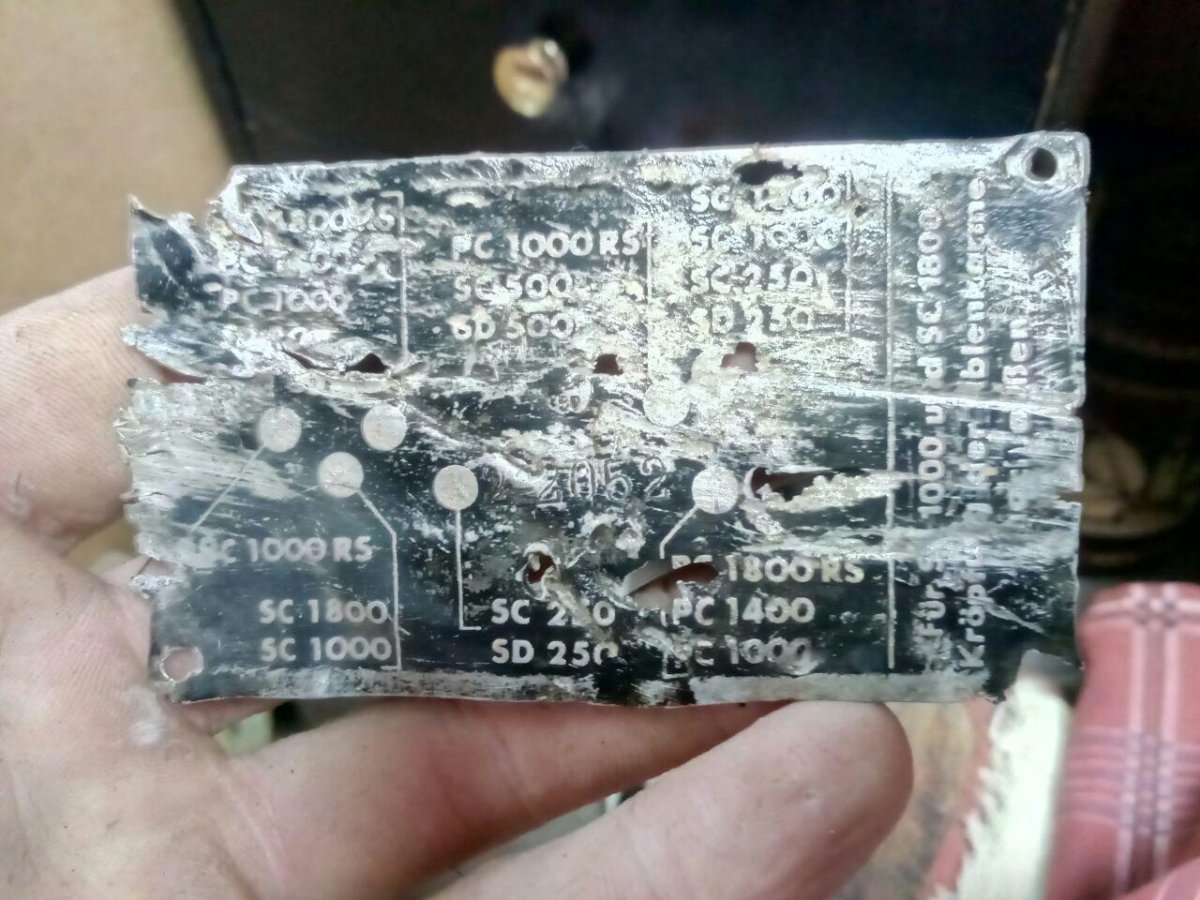

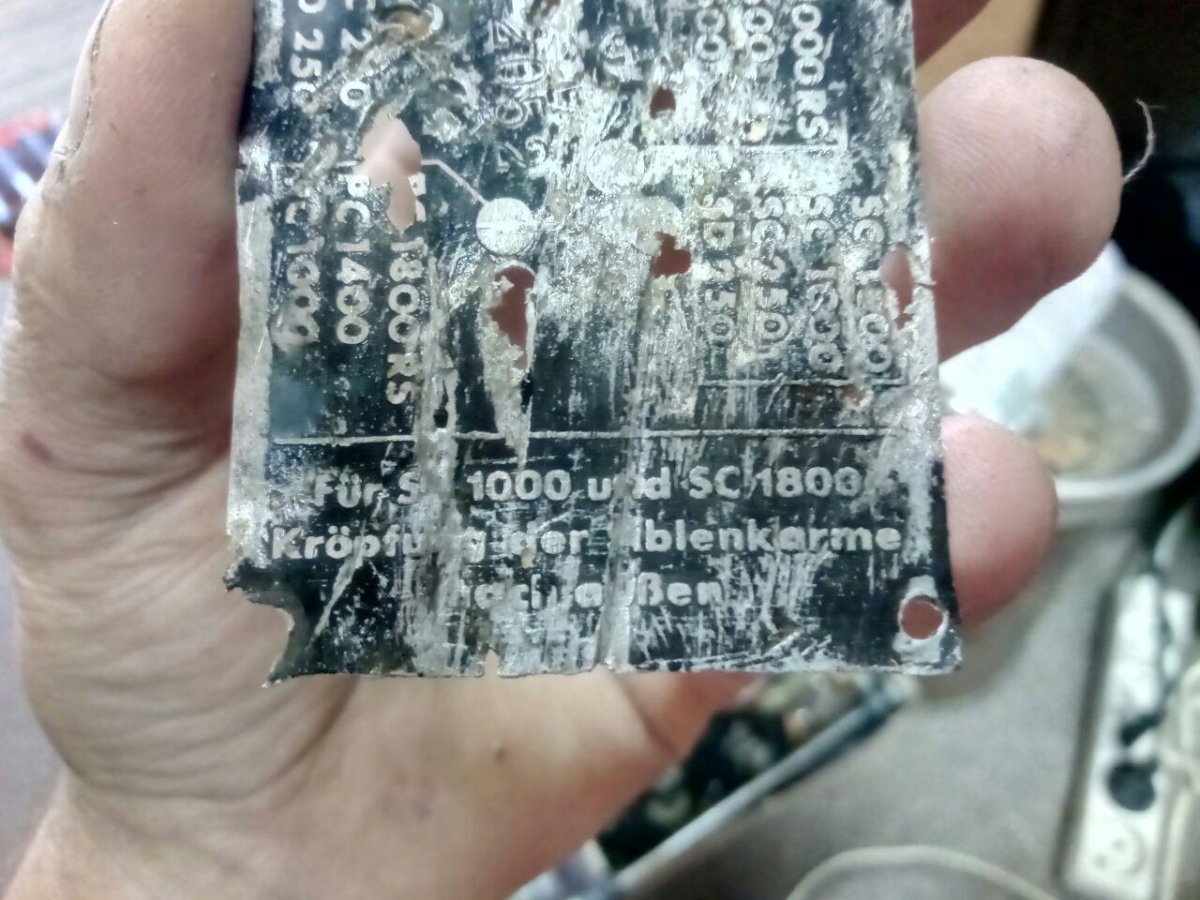

Доброго дня , может кто по шильде подскажет , где то возле двигателя была, боковая надпись
Für SC 1000 und SC 1800
Kröpfu_g der _blenkarme
h_cl_a_ßen
так же по центру выбито штамповкой 2-2052
возможно так Kröpfung der Ablenkarme

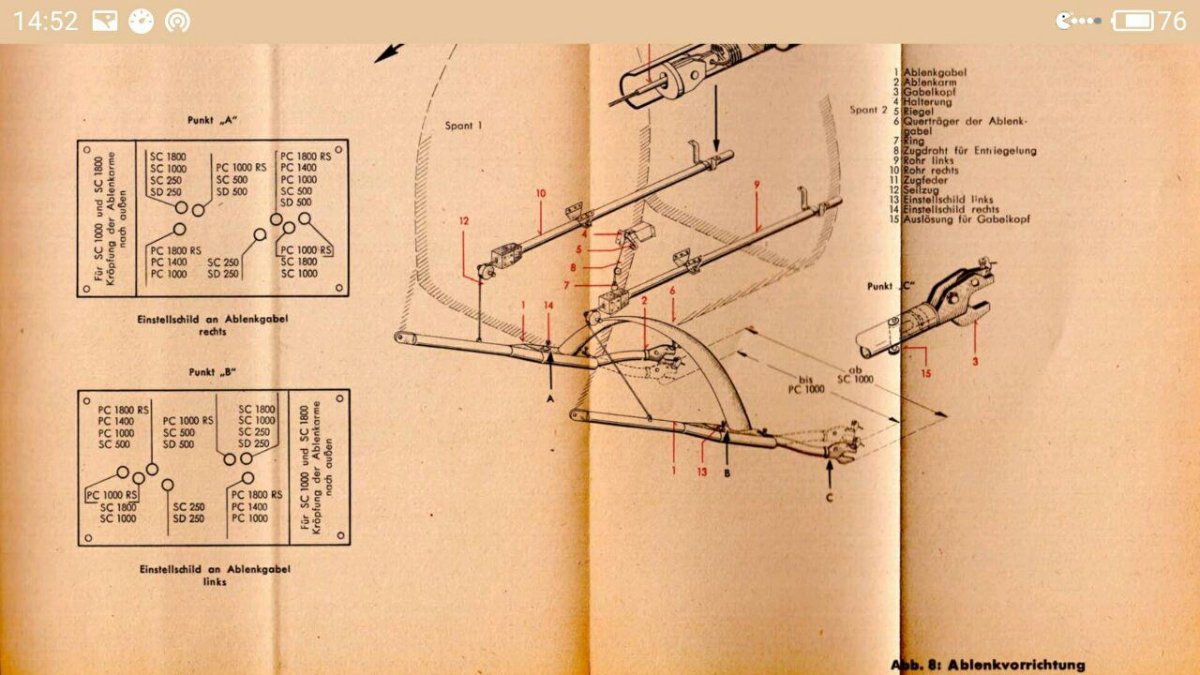

Нашел тут шильду , какой то дефлектор https://www.google.com/search?bih=6...hUKEwjE1Y2cvd7rAhXHwosKHbfnCyQQ4dUDCA0&uact=5



Это штанга для вывода бомб за плоскость вращения винта, при сбросе с пикирования.
На шильде инфо по ее настройке под разные типы бомб.
С ув..!



То, что это «немец», понятно.. а вот точнее сказать по этим фрагментам, к сожалению, не выйдет..
С ув..!



Спасибо, а то смотрю на схему так и не понял что к чему



Tach Allerseits!

После не большой Паузы на лазурных берегах...эммм, пусть будет ваэнойтайной...мона и дальше поУмничать.

С другой стороны Пан Лётчик и сам с усам, как в прочем и Пан Штайнэр. Могу лиш добавить, шО Шильд у Вас в руках - правый...возможно и левый найдётся(?).

#1656
предположительно ушко очков для просмотра Kartentaschen Brille/ очки для карт в сумке для них...как то так

#1658
Шильд - Belüftung- Zu & Auf- относится к рычагу стоящему в верху Gerätebrett по середине, который служил для подачи воздуха в кабину и открывал
стоящую перед фонарём кабины Klappe для забора воздуха.

#1659
По Шильду - Preschona (а не Reschona) то ята Fa. занималась по бОльшей части выпуском различного рода вентИлей.


#1662

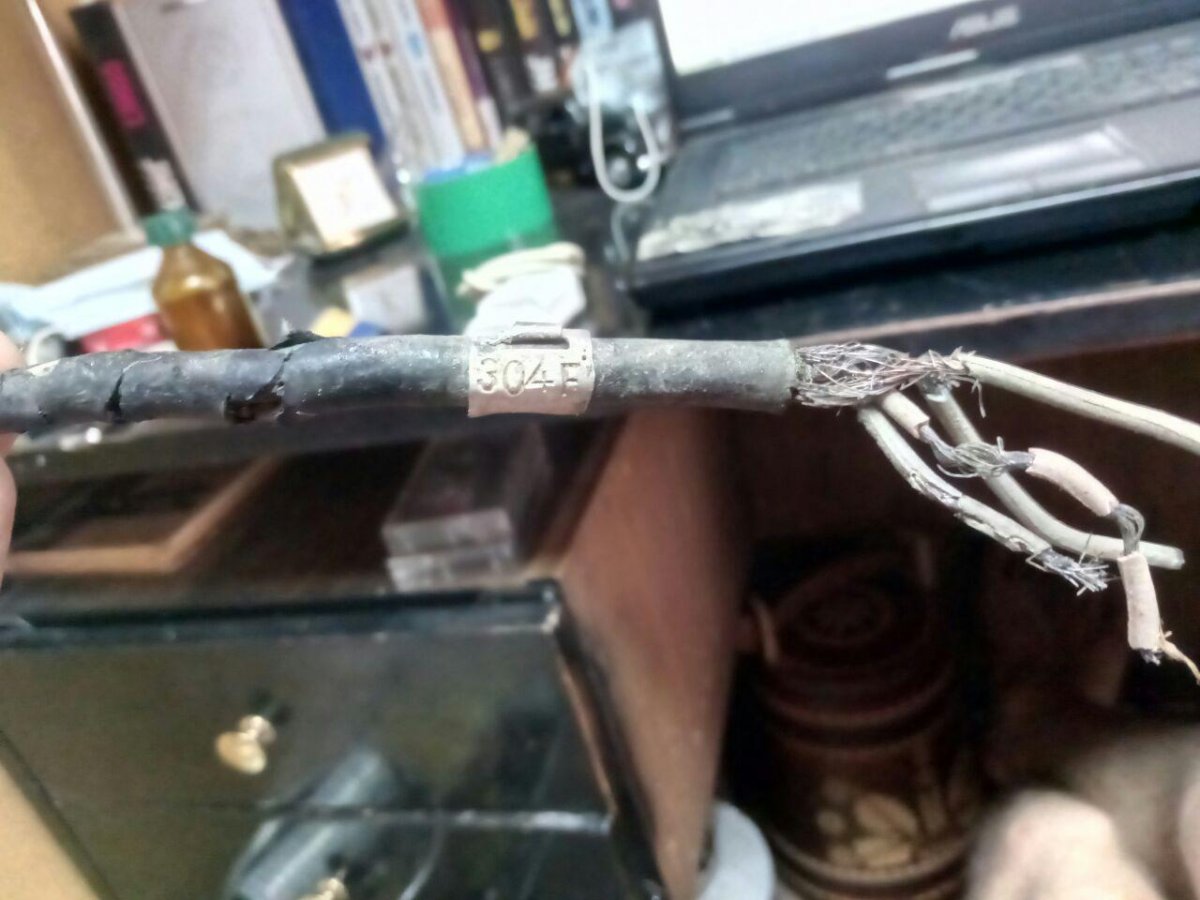

Кабель (304F) принадлежит к Funkanlage/радиостанции...имел Querschnitt 5x0,75mm² und Länge/длину 0,50m., и соединял WK2 (F314) с Umformer U8 (F213).
Всё это относилось к Peilanlage PeilG IV, а 2-е в.п. Kasten/коробки находились на прав.-стороне в фюзеляже.
* WK=Widerstandskasten

По Шильду сами разобрались, -правый- с Ablenkgabel.

Теперь, если позволите, вопрос на мильÖн: почему на Ju 87 Stuka был установлен Ablenkgabel, или точнее - почему 2й закон Нютона, как и закон о свободном падении тел на
этом с-те не действовал? (дам подсказку- начальная буква А...)

Gruß,
immer noch isch.

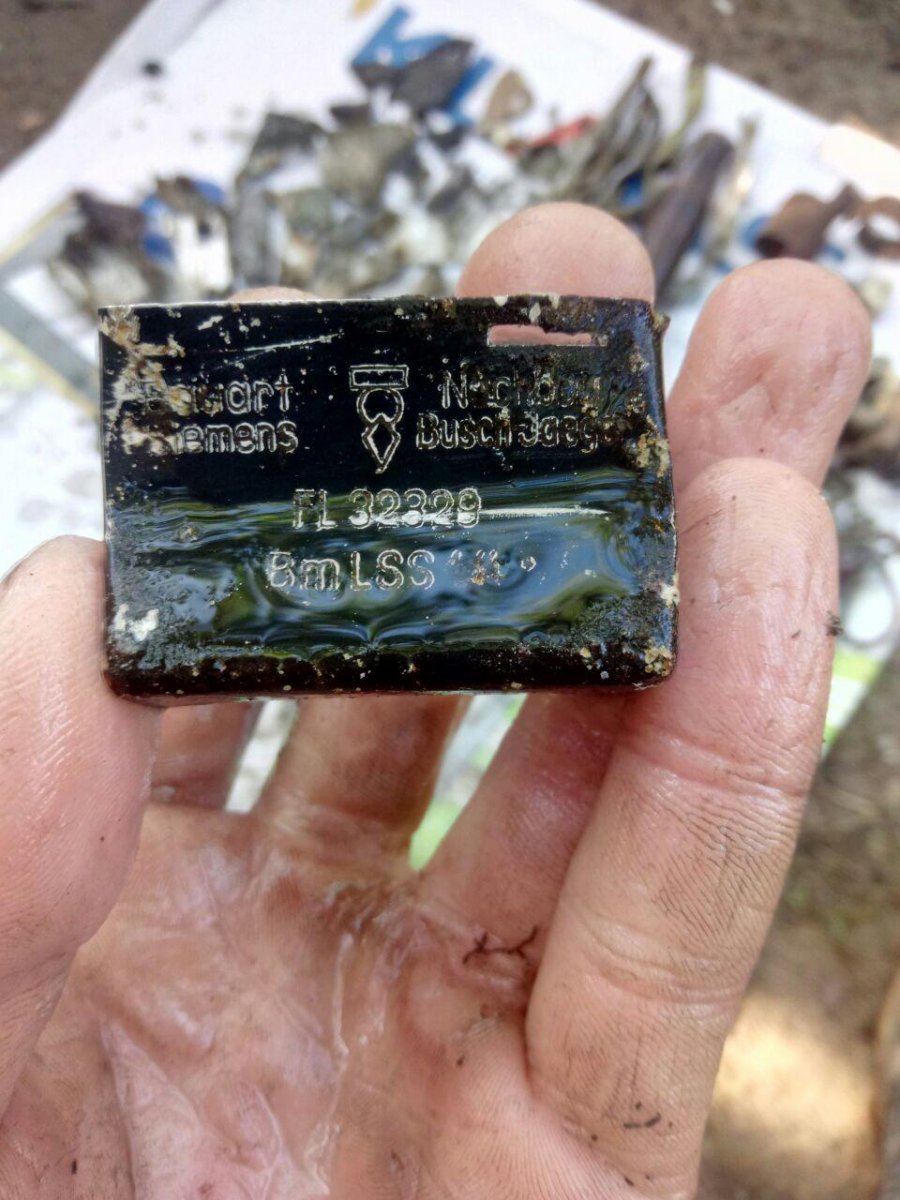

Доброго всем дня, прошелся сегодня ,осталось все мелкое напряг еще тот, попала крышка вроде с реле FL 32329, обойма от пистолета убитая втруху уже вторая под патрон 9мм , пуговица защелка



Bezeichnung: Signalschalter / Endmomentschalter вроде оно



нащитал их(FL 32329) там в общем ~9-stück... стояли в Rumpfende und Landeklappensicherung.
по El.Schema Landeklappensicherung:
v. E18 bis E22
по El.Schema Rumpfende:
v. E34 bis E37

сказать откуда Ваш будет затруднительно без в.п. маркировки...подобные маркировки наносили обычно белой краской на сам Gerät.

далее там видно части управления Schmierstoff-Kühlerklappe/маслорадиаторной заслонкой...эт последнее фото остатки Bedienstange внизу.



Всем привет!На днях были на месте падения Messerschmitt 110,подняли вот такой антуражный прибор, наверное датчик набора высоты.



Servus,

с чего вдруг 110? Fein-Grobhöhenmesser стоял на ВСЕХ с-тах. 2-й предмет, судя по своему внеш.-виду относится к Außenbordanschluss (нужно фото обратной стороны), или как минимум
к ел.-части чего-либо...на 110, как и 109 Außenbordanschluss (Fl.32629-1) одинаковы и внешне никак не соответствуют тому, что на фото...на HLD это тоже никак не тянет...
ну и последнее: "....XxaaаллÖ, гараЖ!!!! B 100500 pa3 - ихде номммммера??? (с)



И вот ещё с того же места,найдено ранее.



Понятно. Дякую!

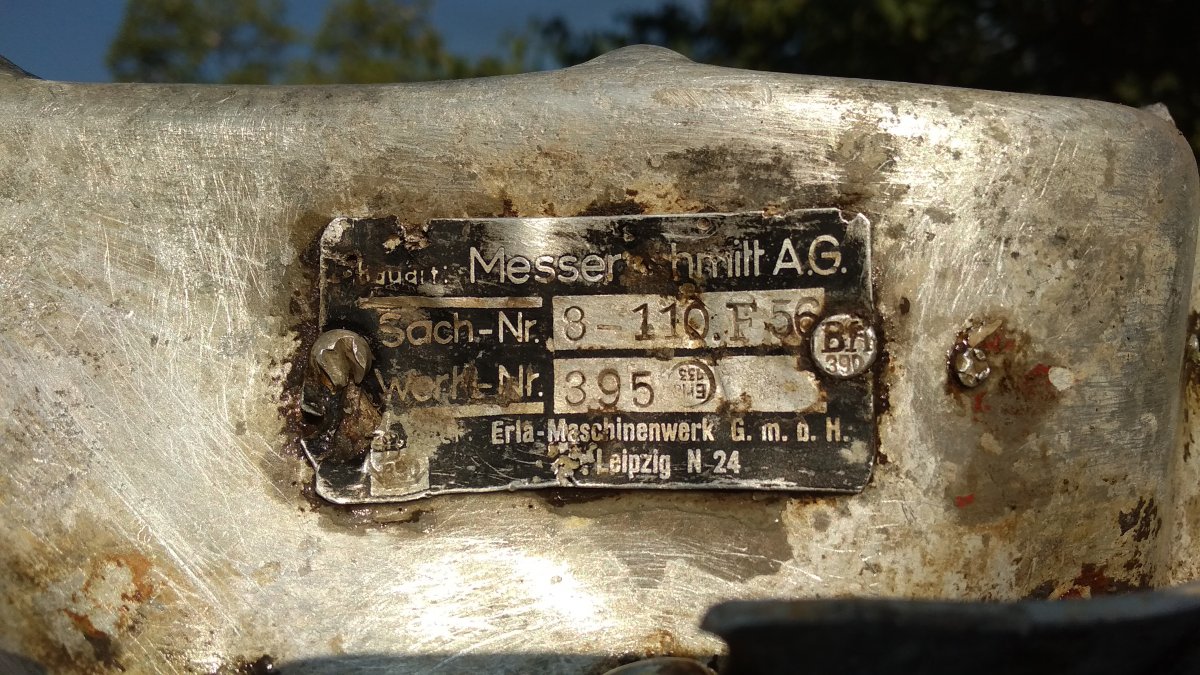

это Tragwerk-links /крыло-левое от Е-1 до Е-3...только на них такие номера -F56...2-й Schild с мотора.


а шО по Klappe с права...будет фото обратной стороны или хоть номер какой?



На большом циферблате между 07 и 08 видится номер FI 22320.
