Идентификация обломков, оборудования самолетов и помощь авиаархеологам

Похоже вот на это. Не пойму, правда, причём тут 81 МГ.



Спасибо-она конечно!!! похоже по пробоине в ней летчик погиб...



Не совсем понял, так с какой это машинЫ?

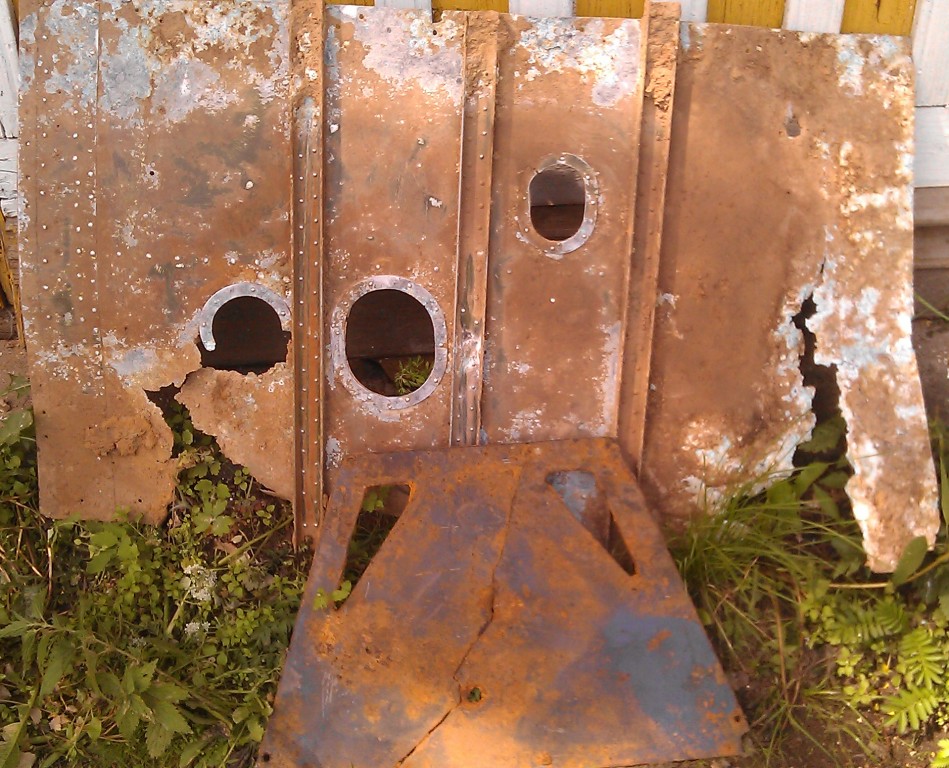

по трапеции понятно что Bf109...А вот какой? Bf109 E-4Bмаловероятен -там сплошная броня с козырьком над головой пилота



Похоже они просто нарвались на аэродромный сброс мусора.

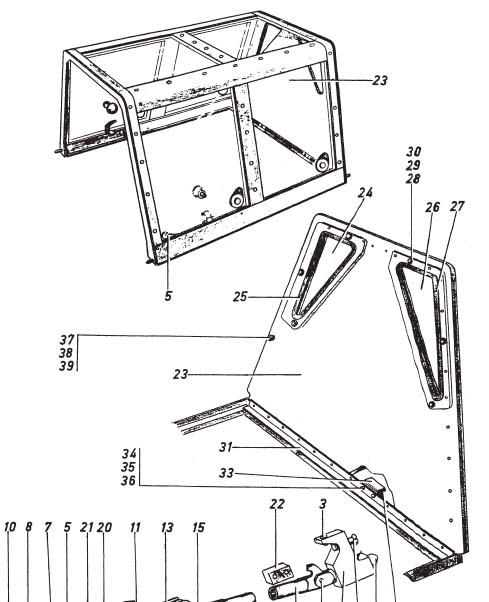

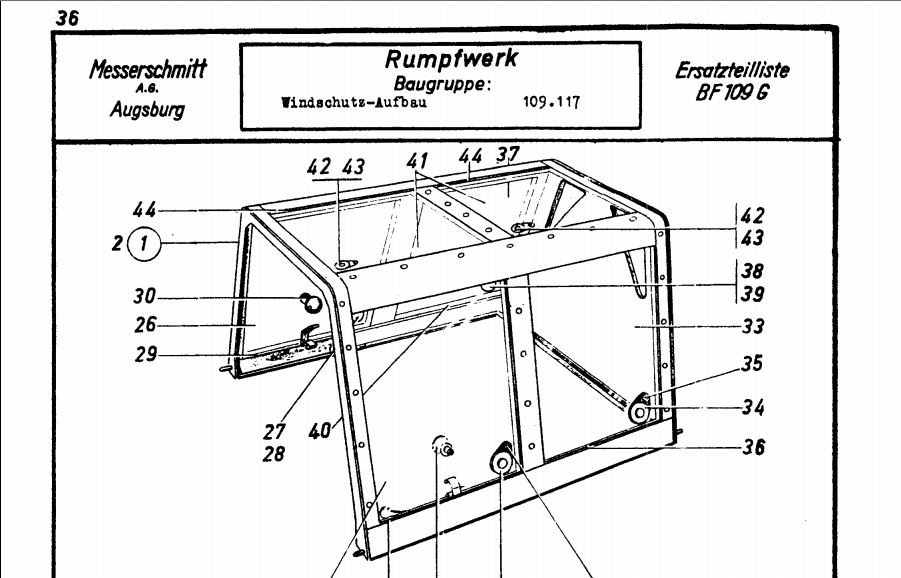

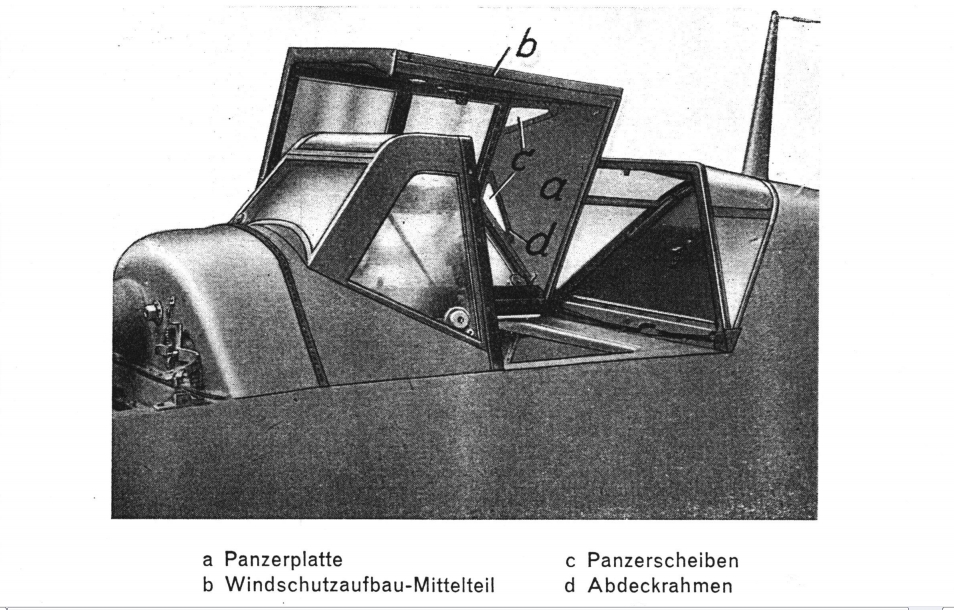

Такие бронеплиты встречаются в эрзацлистах от G-1 до G-6AS, до появления фонаря нового типа, и в листах на эмили 1-3 видна такая-же плита.



Какая ждёт дальнейшая судьба найденного металла?



Доброго дня суток...Подскажите что за жетон? и какую несет информацию? Заранее благодарен



правильно ли я понимаю? Обертфельдвебель далее фамилия(F.Pissarreck) 1й Штаффель



правильно. Оберфельдфебель Писсарек из первого штафеля.



Спасибо большое! Скорее всего вещевая бирка...Найдена вчера в районе школы ВВС люфтваффе "Werder"

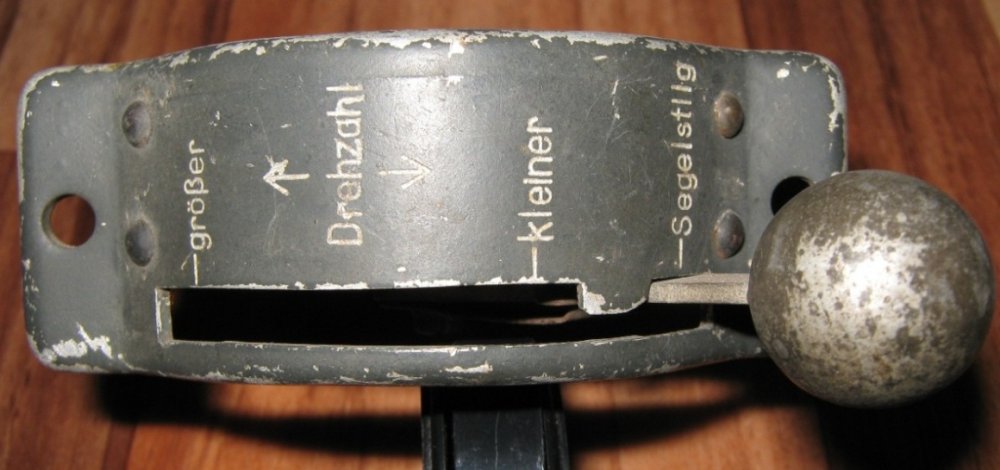

Возможно ли определить модель самолёта по тумблеру с панели управления, на тумблере только герат номер.? Есть информация что это с реактивного самолёта. Также прошу перевести названия режимов.



Эта панель управления шагом винта (SSH 48/8Z, Fl.18502), производилась минимум тремя фирмами. Устанавливался на многие типы самолетов вплоть до He177.
...
Положения переключателя: больше, число оборотов, меньше, флюгирование.*

* Положение переключателя винта в режим планирования самолёта при аварии моторов. (Segelflugstellung der Luftschraube bei Motorenausfall).

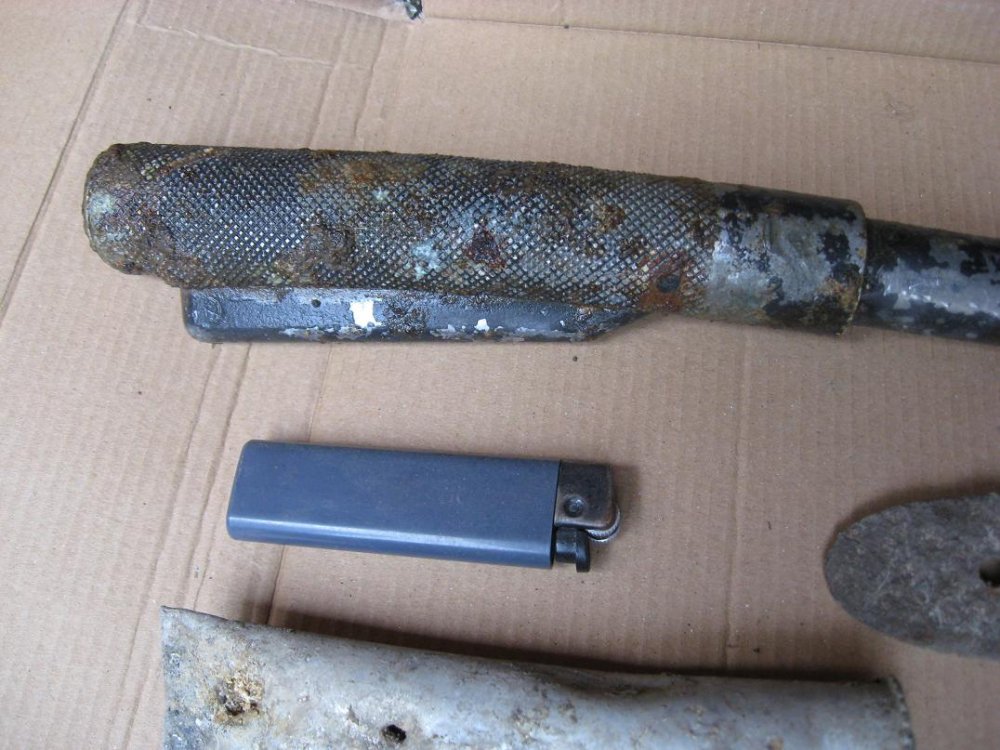

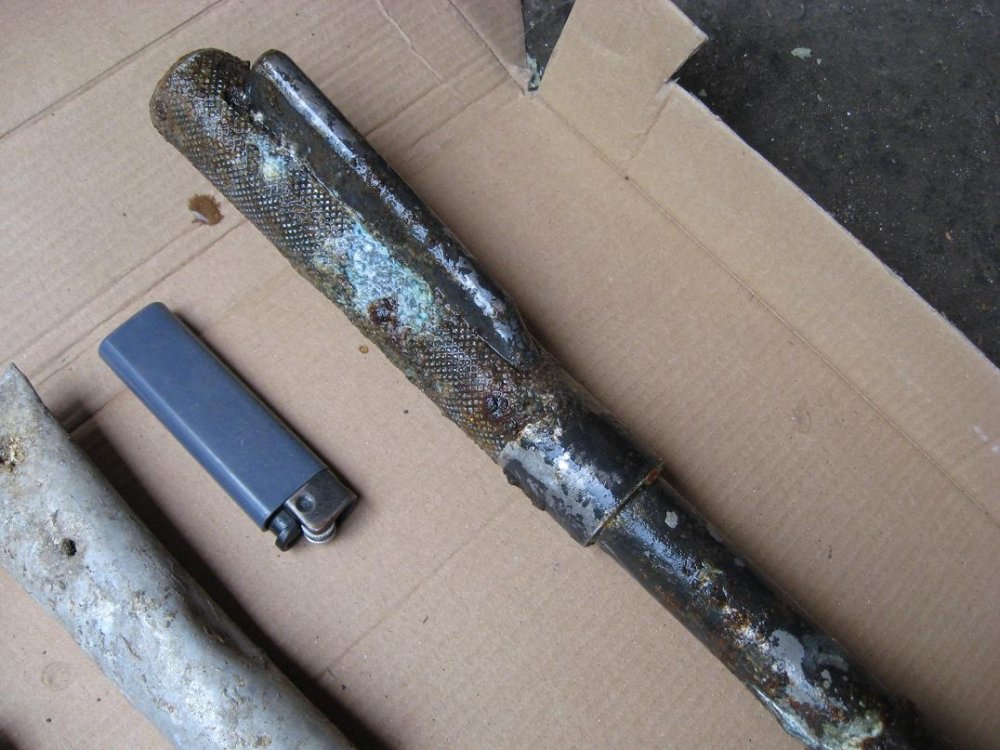

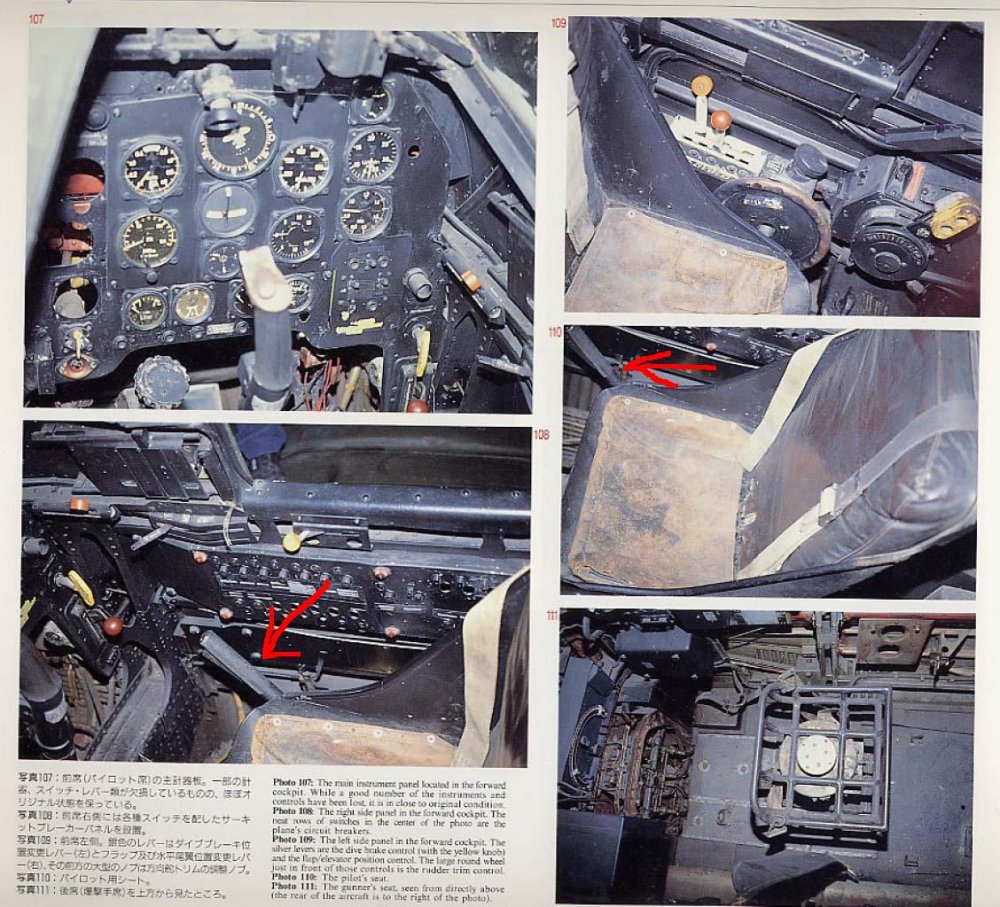

На месте падения Ju-87 нашел такой рычаг. По фото кабины определил где он
стоял, подскажите его назначение.



Чуть уточню, ПМСМ более корректный перевод слова segelstellung - флюгирование (иногда переводят - режим планирования). Речь идёт об установке лопастей в положение минимального сопротивления набегающему потоку при неработающем двигателе (отсюда и "планирование").
О применении, можно прочесть у Липферта: "В качестве мер предосторожности я выключил зажигание, перевел регулятор шага винта в положение «планирование», чтобы уменьшить лобовое сопротивление, выпустил на 20 градусов закрылки и выключил двигатель."
http://tululu.org/read52201/28/

PS Из этой штуковины получился бы весьма антуражный РУВ или РУД для авиасимулятора.



Да ну нафиг... полюбому фргменты мотогондолы с центропланом остались бы на поверхности.

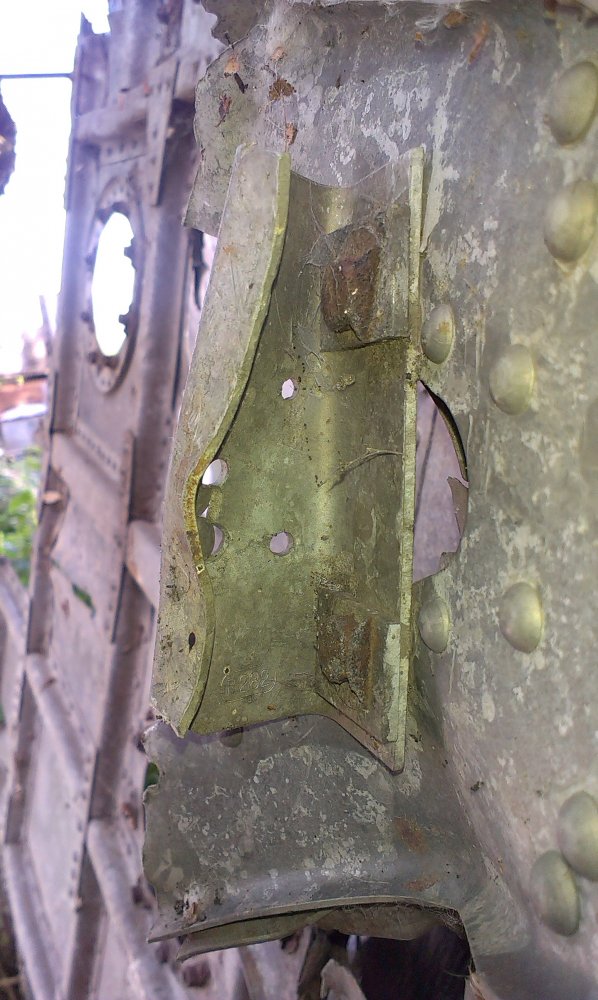

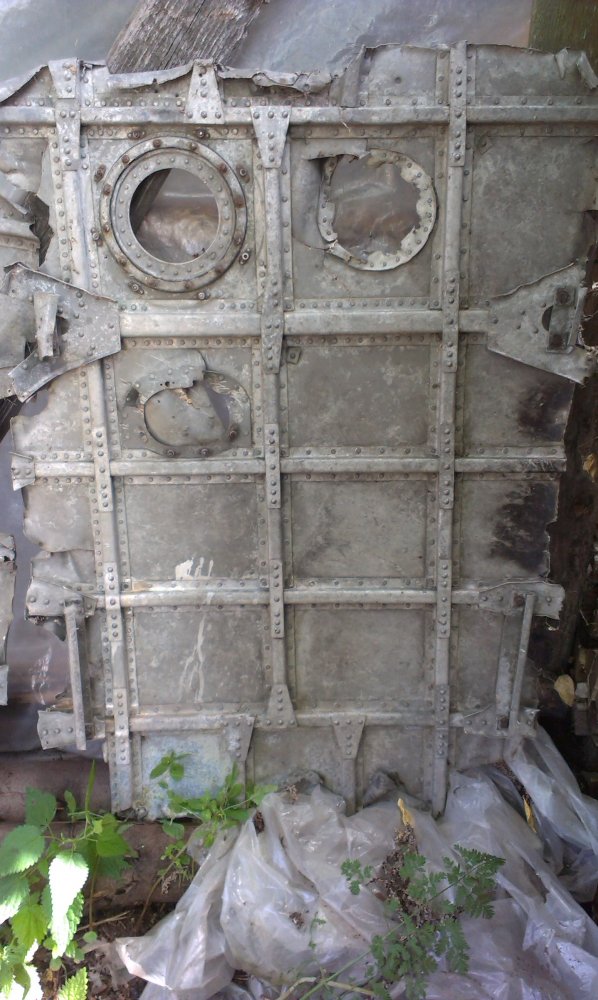

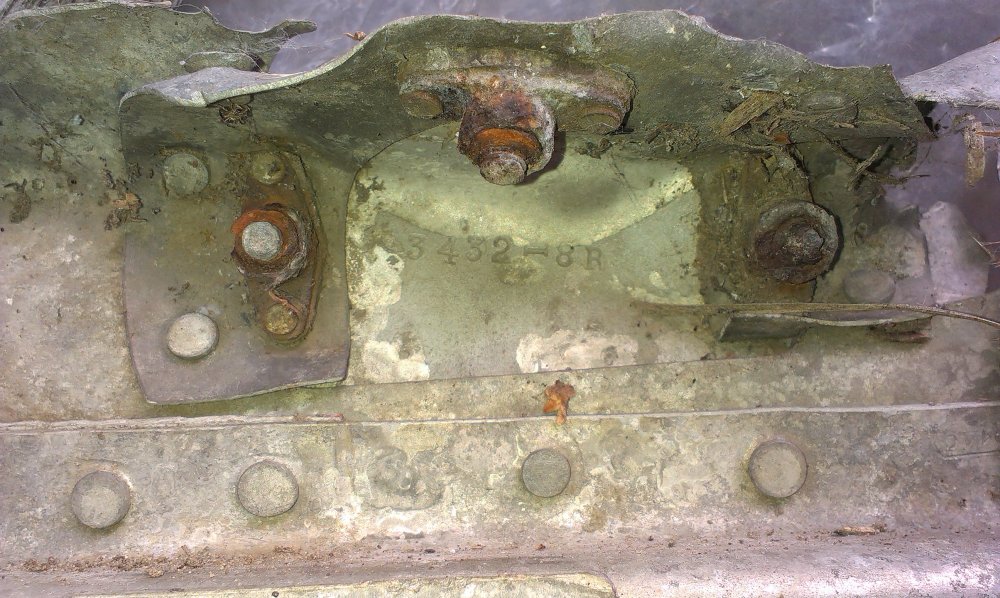

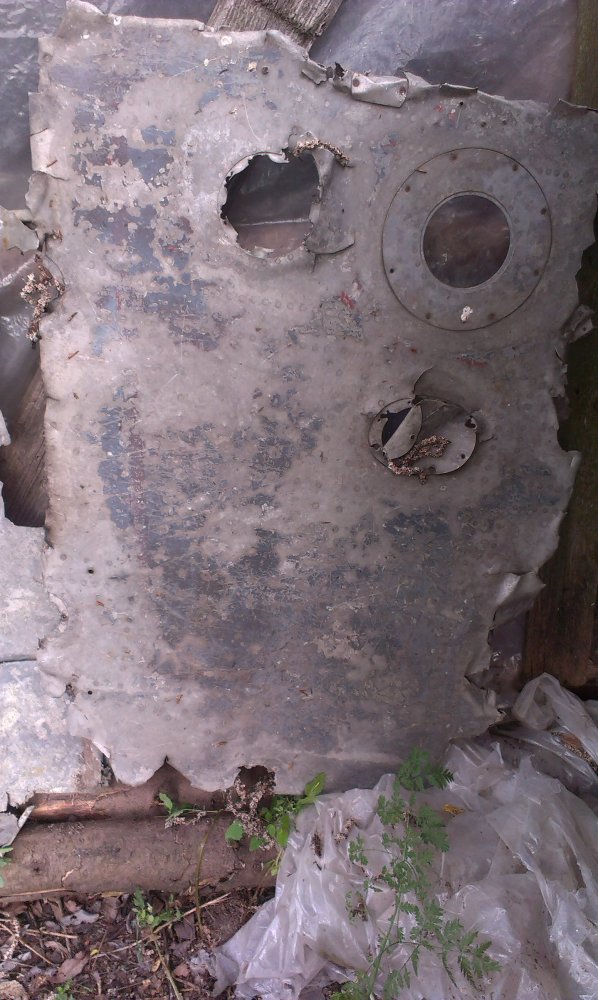

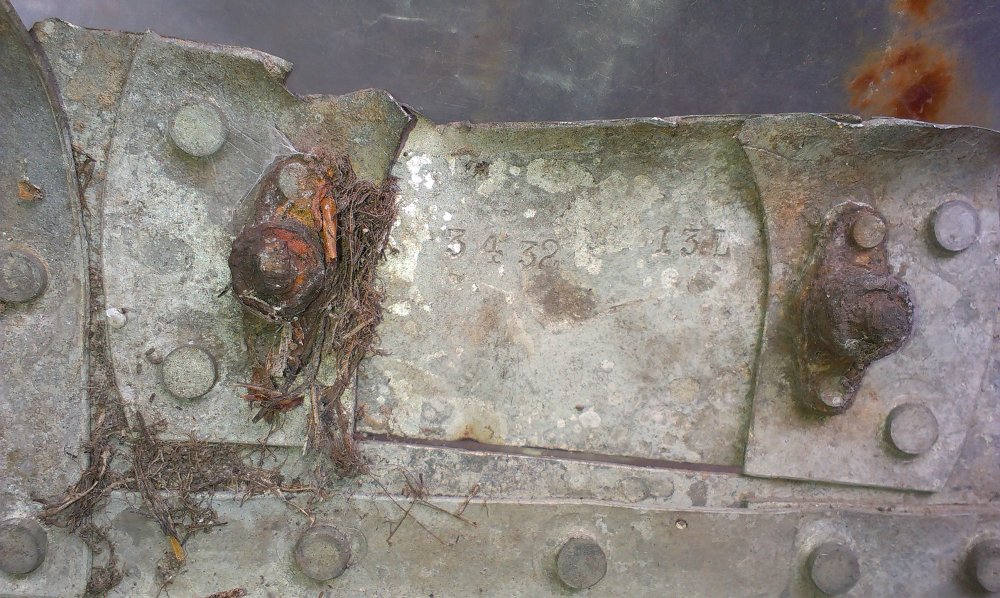

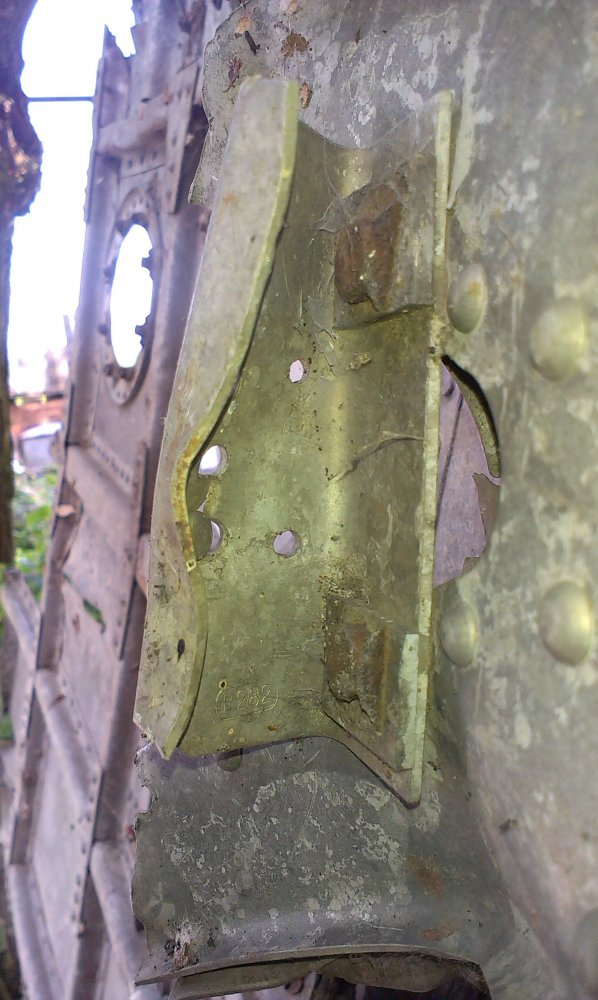

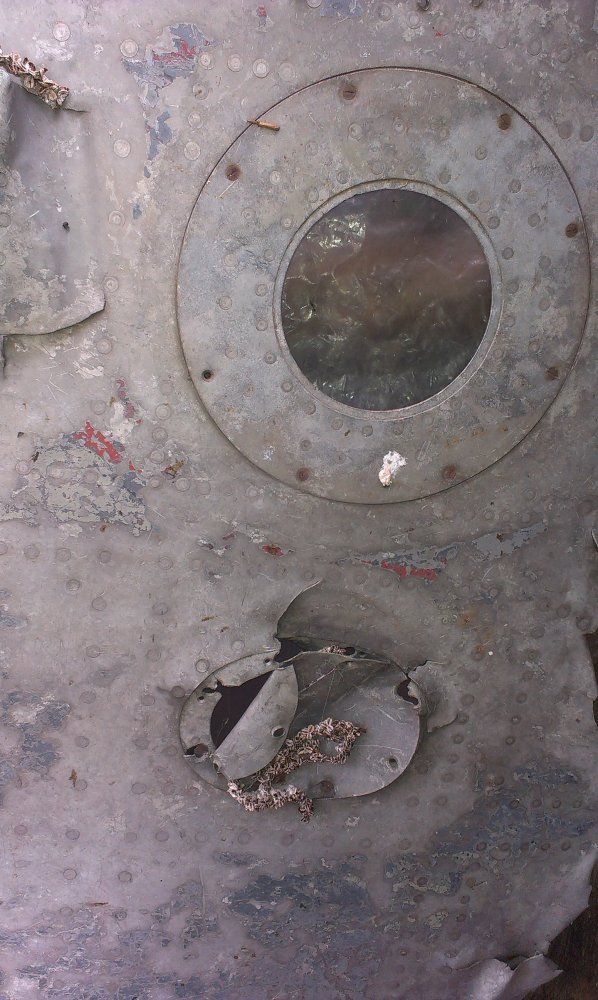

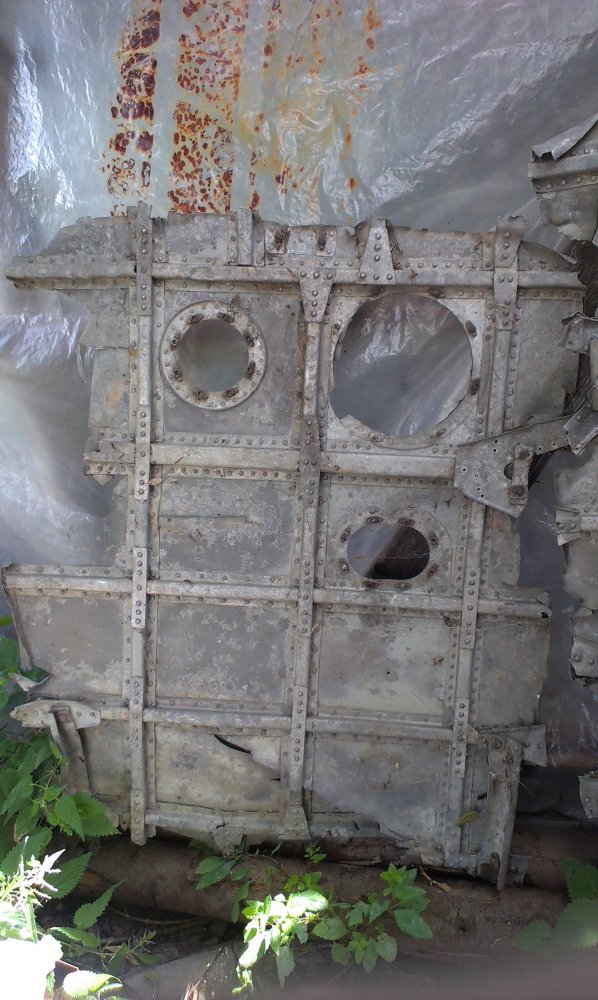

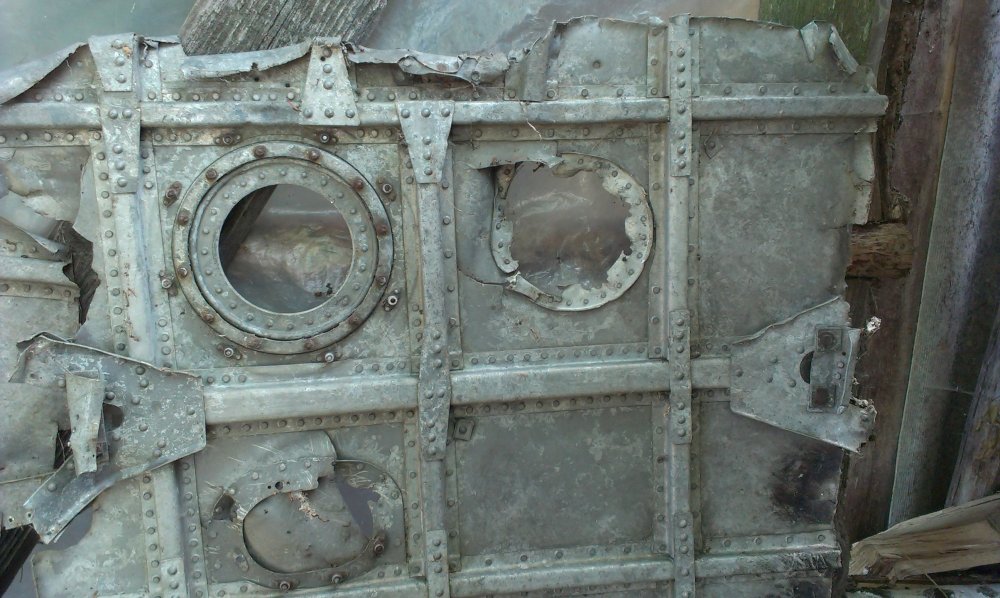

Доброго времени суток! В Людиновском районе Калужской области найдены фрагменты самолёта, предположительно Bf-110. Части между мотогондолой и фюзеляжем. Есть номера 3432-8R и 13L. Фото прилагаю. Помогите узнать о судьбе машины и экипажа. Заранее спасибо!



Это бронеплита от Bf 109 G-1. Такого исполнения бронеплита нужны была в Bf 109 с Druckkabine. Но поскольку Bf 109 был "летающий конструктор", такие бронеплиты Вы можете увидеть на фотографиях с Bf 109 G-2. Такие фотографии не являются редкостью.



Доброго времени суток! Прошу помощи в определении механизма



Бомбодержатель замковый.



большое спасибо! если не трудно...на каких самолетах устанавливался?



3432 это наверно номер материала детали. Относится к 3400-3499.9 Sonstige Aluminium-Legierungen. 8R и 13L - 8 правая деталь и 13 левая деталь. Вам нужно деталь с таким обозначением - S XXX (Serien-Nummer).

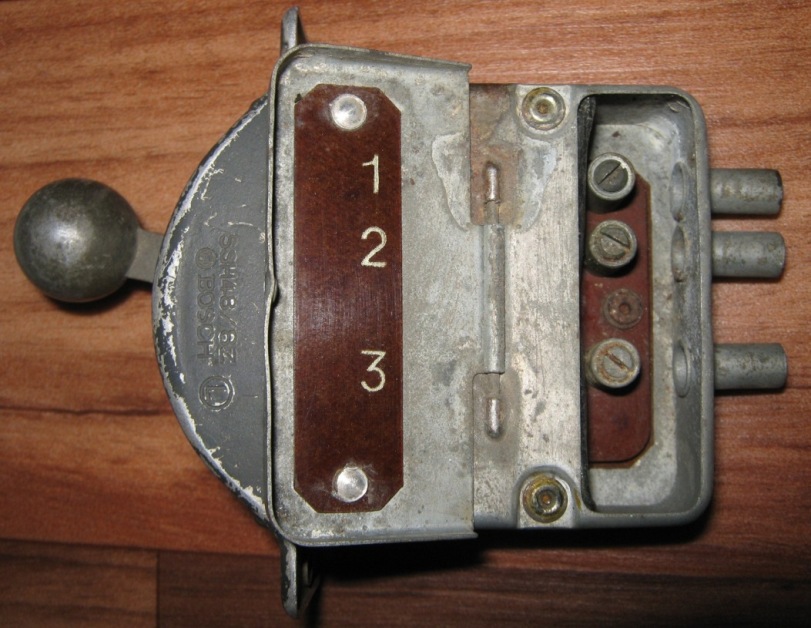

Это ручной переключатель шага винта. Если брать Bf 109, такие переключатели ставили на щиток приборов до Bf 109 E-3. От Bf 109 E-4 появился и автоматический режим, а переключатель ручного режима стали исполнять вместе с ручкой газа.



Уважаемые специалисты, прошу помощи.

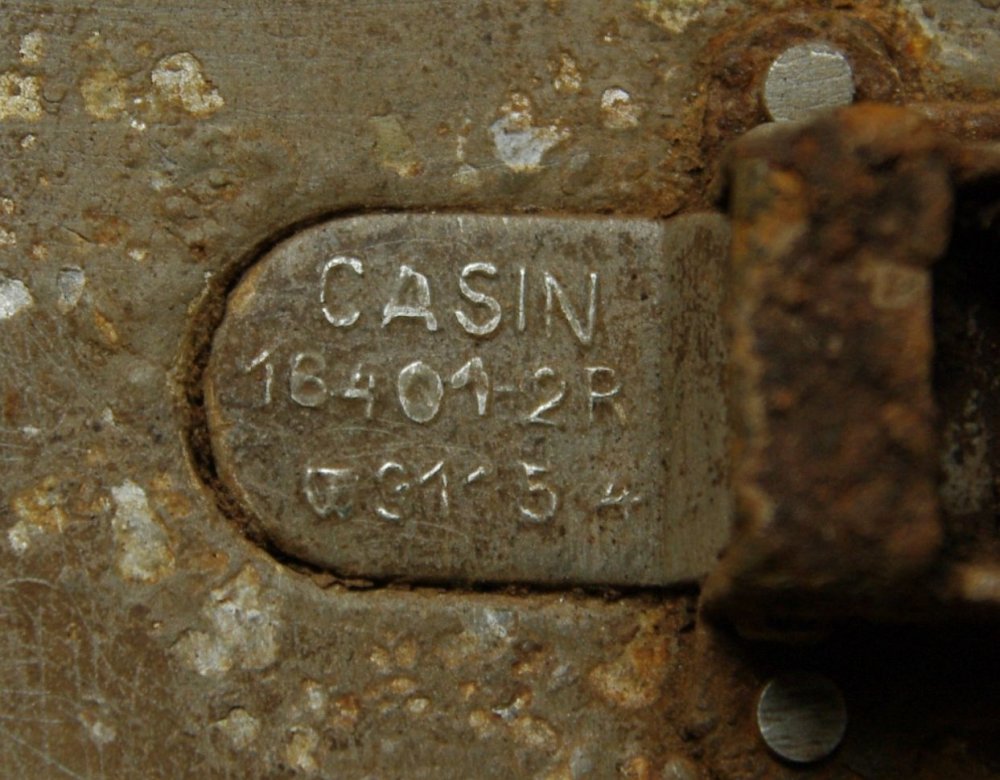

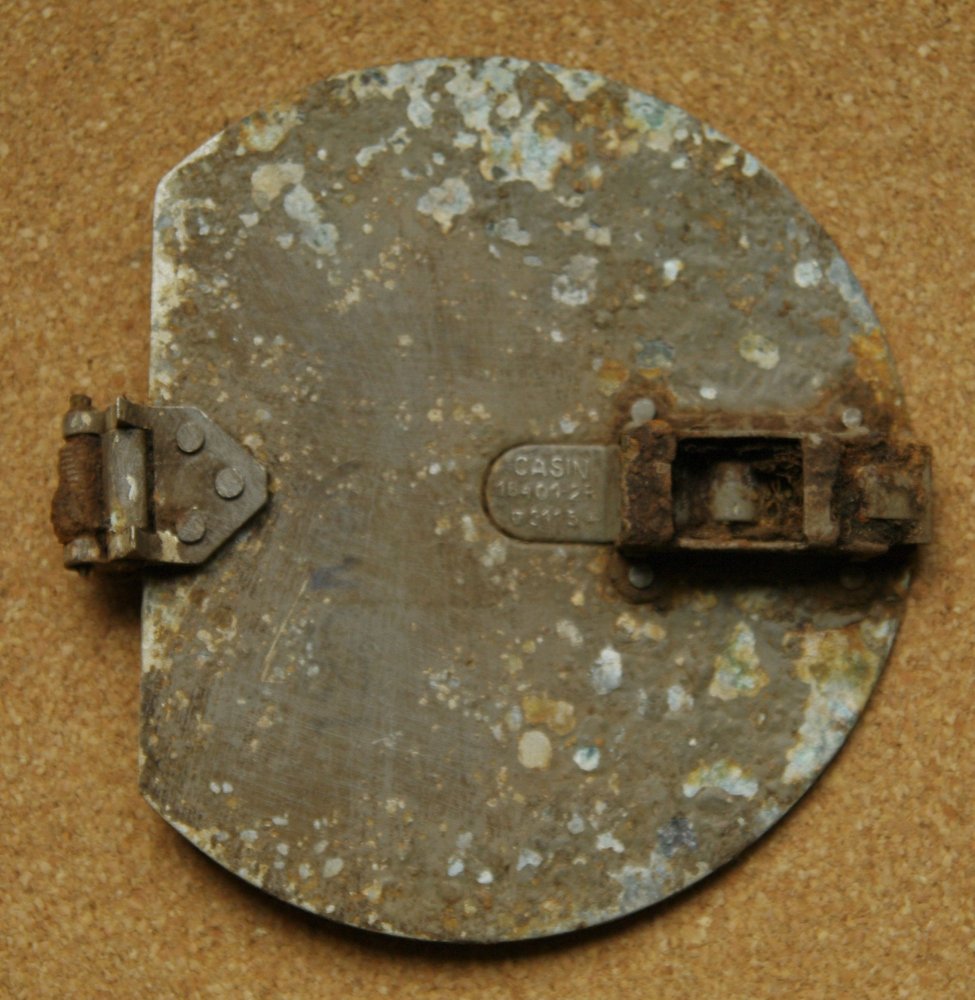

На месте падения немецкого самолёта под Выборгом был найден лючок. Самолёт разлетелся на мелкие фрагменты, пока больше ничего дельного найти не удалось. Можно ли по лючку и номеру на нём что-то сказать о самолёте?



Диаметр лючка 135 мм.
Заранее благодарен.



Здраствуйте.
Прошу помощи в определении предмета с места падения Ju-87.
Тяжёлое, вес около 1.200гр.Корпус из аллюминия.На саму банку надет хомутообразный кронштейн крепления.Лично моё мнение что оно смахивает на катушку зажигания или трамблёр т.к.имеет 4 контакта и довольно мощную медную проводку от каждого
Есть надписи."BOSCH","GERMANY-IMPORTE D'ALLEMAGNE","tv/S60/60/1"."Gerat-Nr.9-9500"Далее идут несколько четырёхзначных чисел.Могу ошибатся в одной -двух буквах
