Hawker Hurricane

Тема у розділі 'Матеріальна частина', створена користувачем Set Izengrimm, 24 гру 2010.

  1. Set Izengrimm

    Set Izengrimm Schütze

    Повідомлення:
    15.902
    Адреса:
    Чорний Вігвам
    Собираем техническую инфу по машине и интересные фото.

    ЗЫ

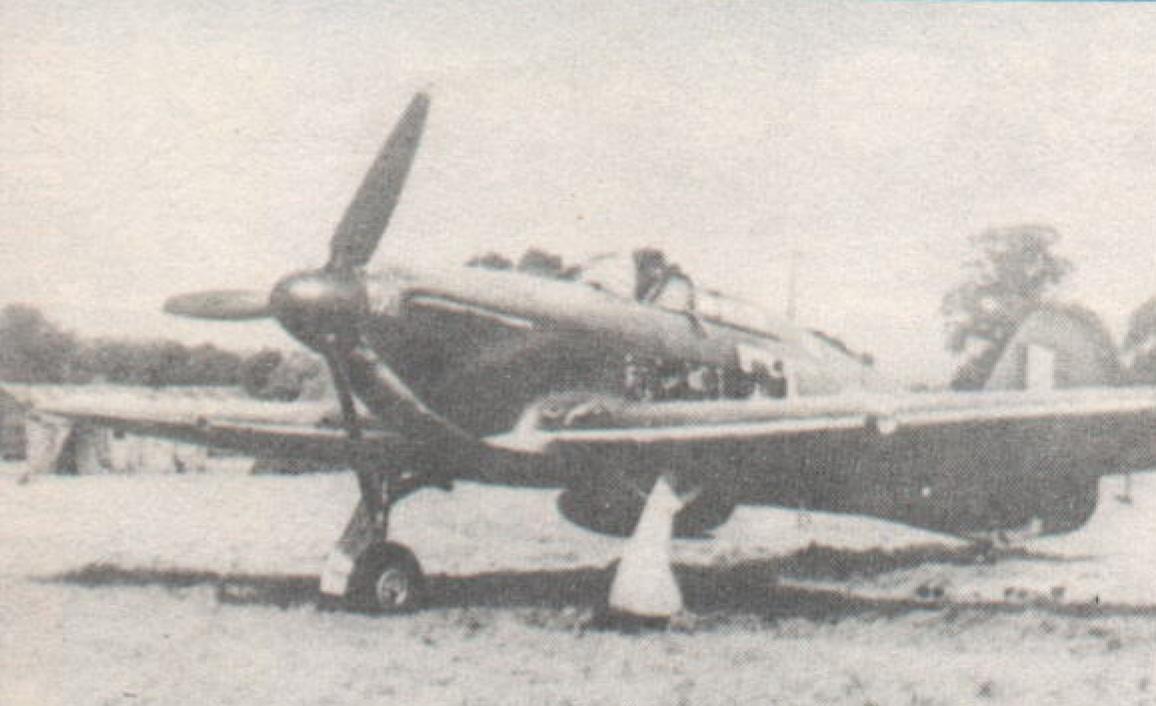

    1 Ребята балуются. 85я эскадрилья, Лилль-Секлин. Обратим внимание на полотняную обшивку крыла машины. Это Харрикейн, причём очень и очень ранний - судим даже не по обшивке, а по старому двухлопастному винту Уоттса фиксированного шага Z.38. То есть это машина самого раннего выпуска, примерно весны-лета 1938 года.
    Вот, как ребята воевали;)

    2 87я эскадрилья, также Лилль-Секлин, ноябрь 1939. Алярм. без комментариев. Разве что замечу ещё один ранний двухлопастно-полотняный Хариркейн по центру. Другие уже поновее, с трёхлопастными винтами Гамильтона - шаг винта был ещё ручной: положение 1 - взлётное, положение 2 - крейсерское (и, как я понимаю, оно-же боевое, чрезвычайное и прочее и прочее...)


    Images:

    Hurricane boys.JPG
  2. Цікаві лоти

    1. WHW значки - серія "Селянські будинки". Дерев'яний шпон. Класне ілюстративне фото, на якому видно, я...
      400 грн.
    2. Пехотнік.стантна фото.клейм нема.
      700 грн.
    3. Гарний стан. Цікавий бальсовий футляр
      777 грн.
    4. Членський Знак жіночої організації Deutsches Frauenwerk. Клеймо рзм м1/105 ( Hermann Aurich, Dresden...
      1700 грн.
    5. 850 грн.
  3. Piligrim-81

    Piligrim-81 Stabsgefreiter

    Повідомлення:
    115
    Адреса:
    Мiнск, Беларусь
    Re: RAF

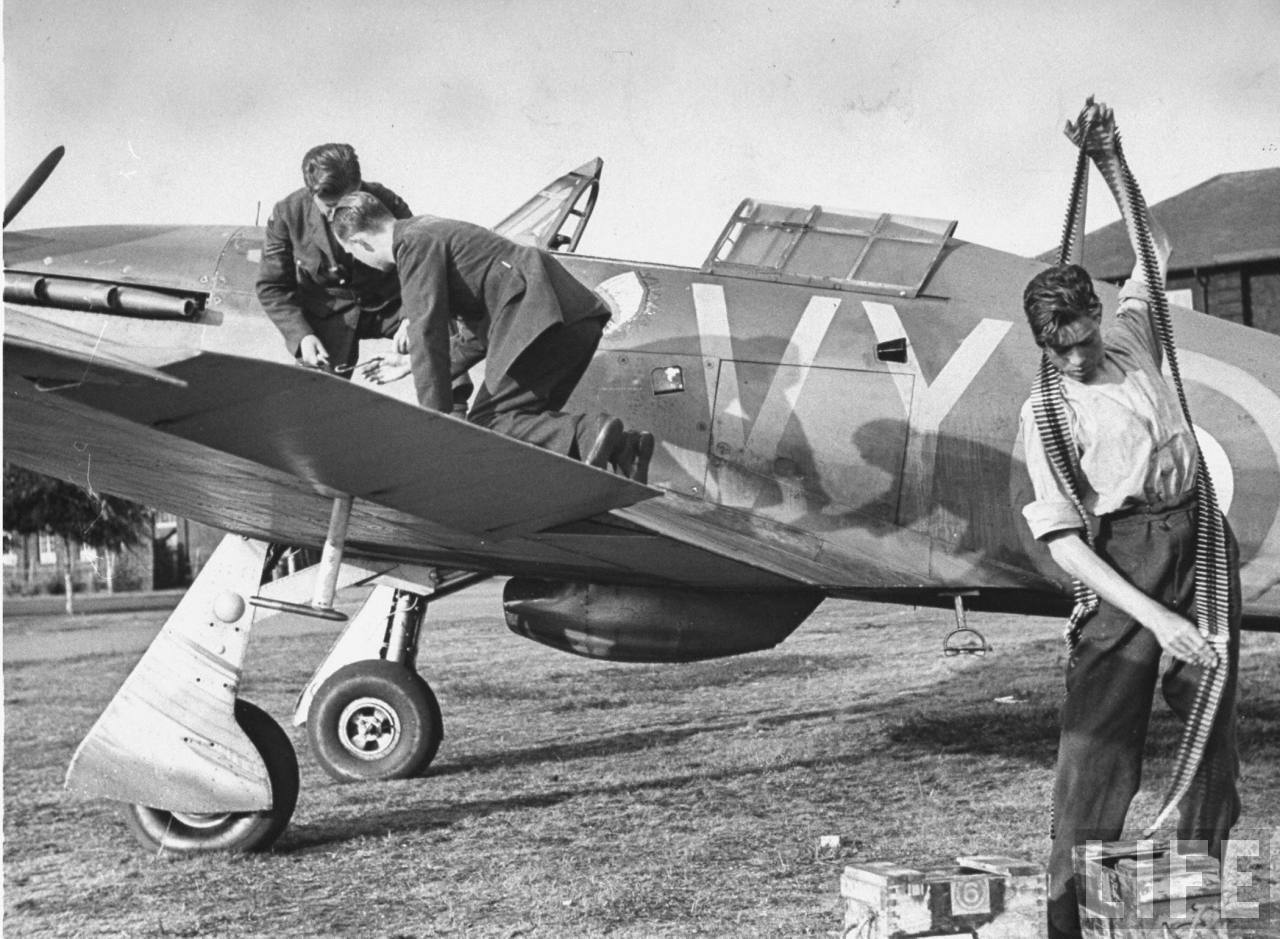

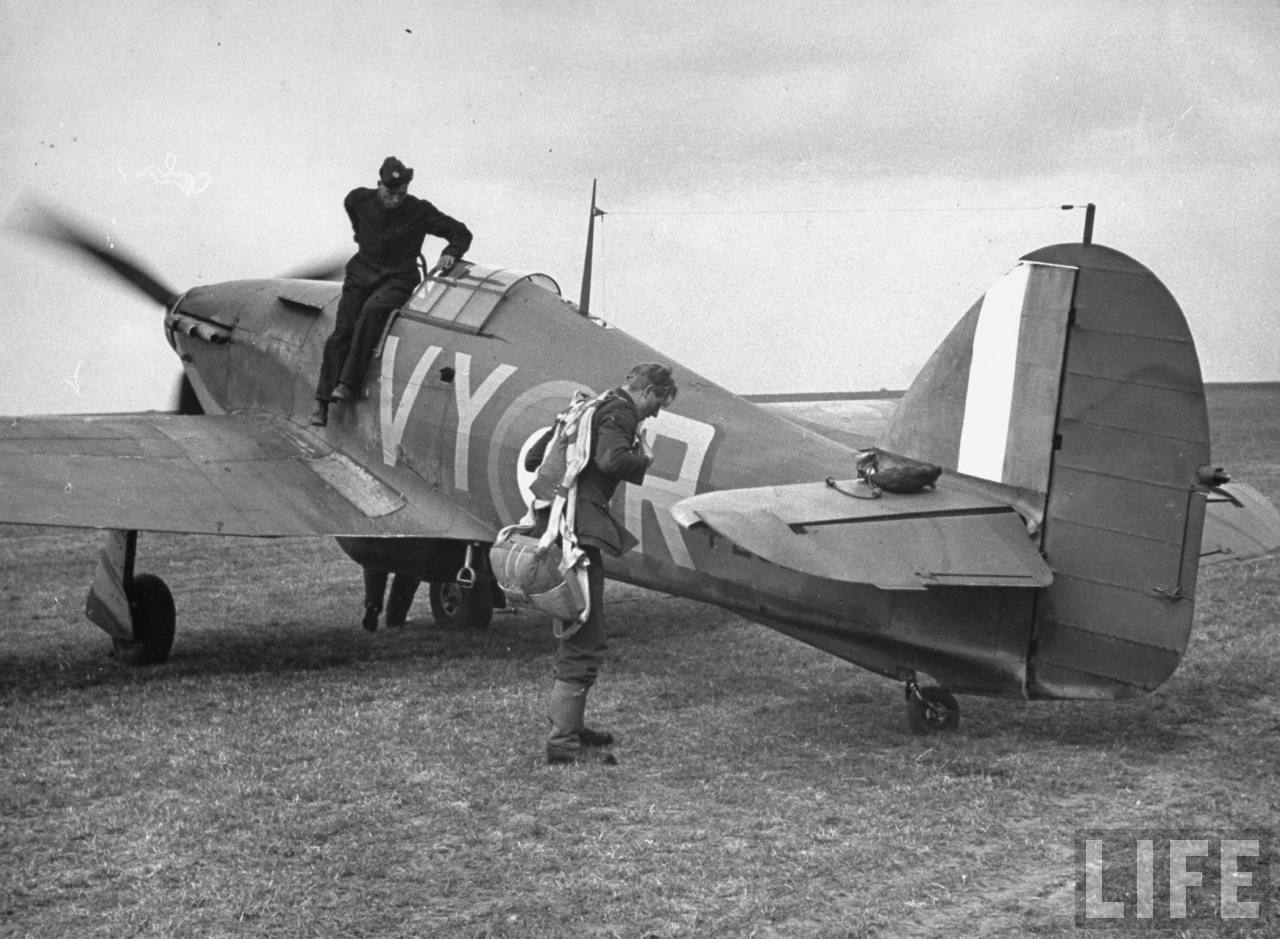

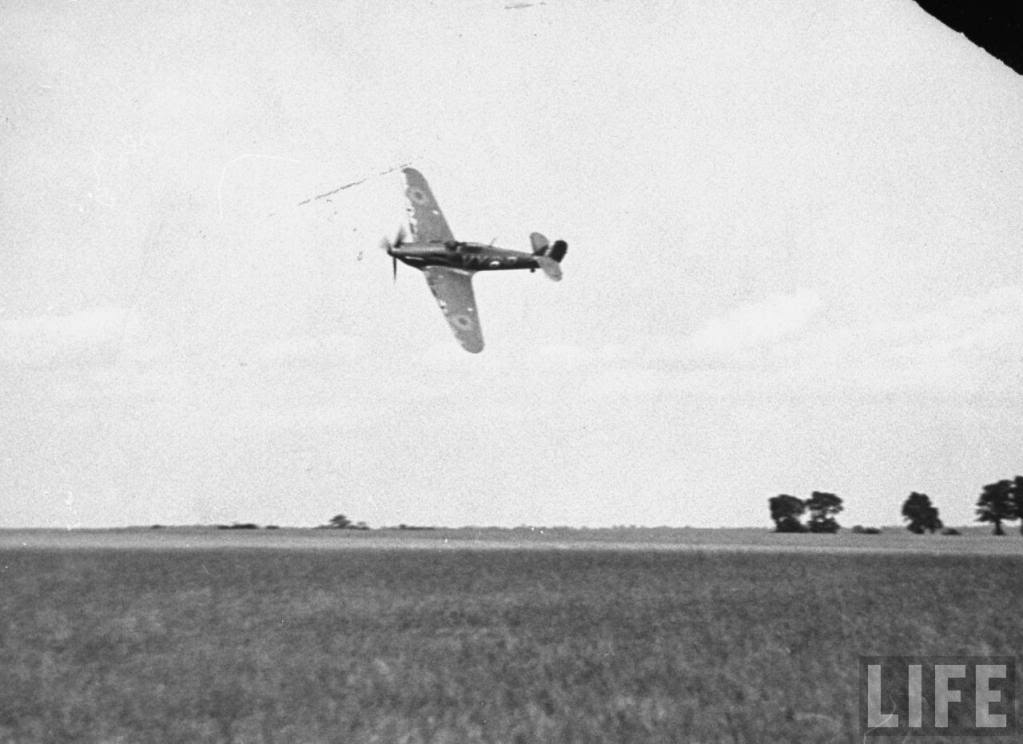

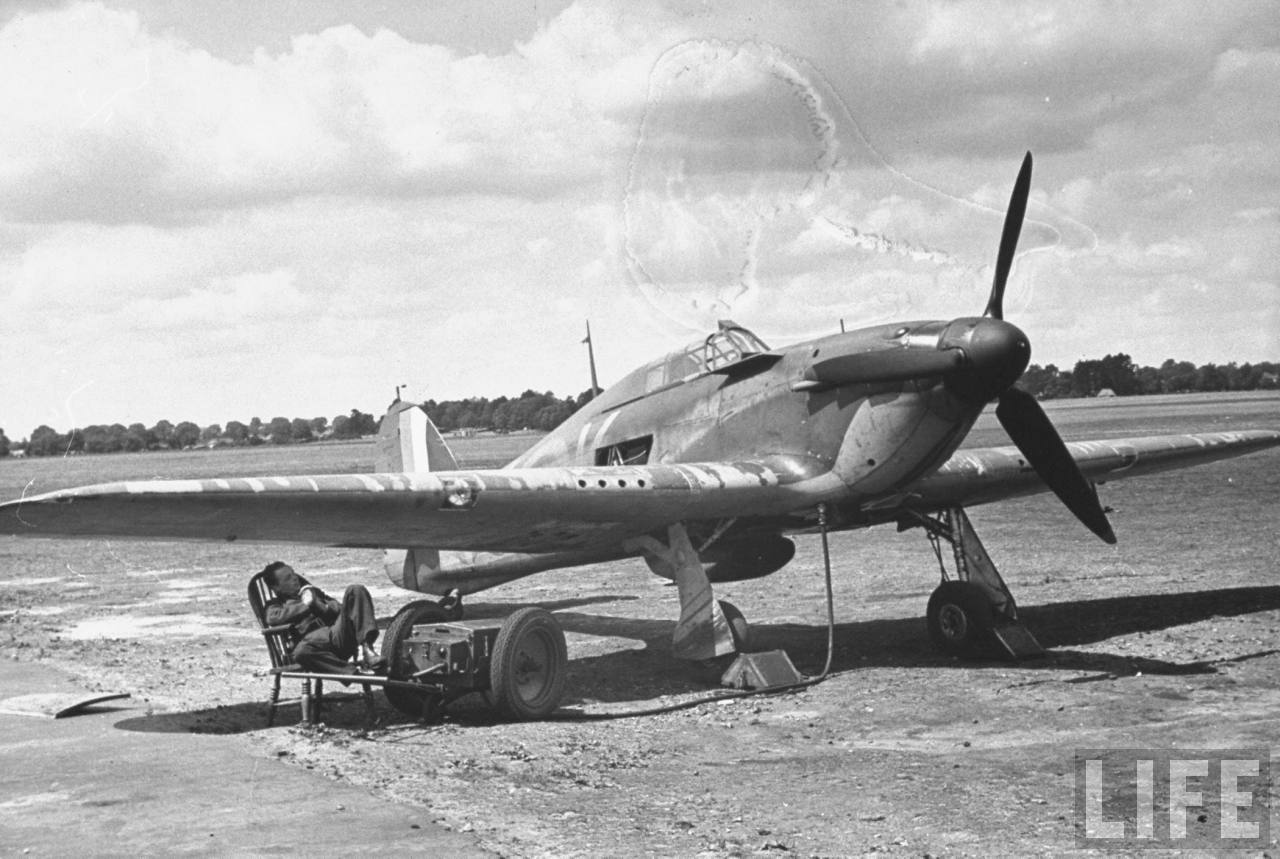

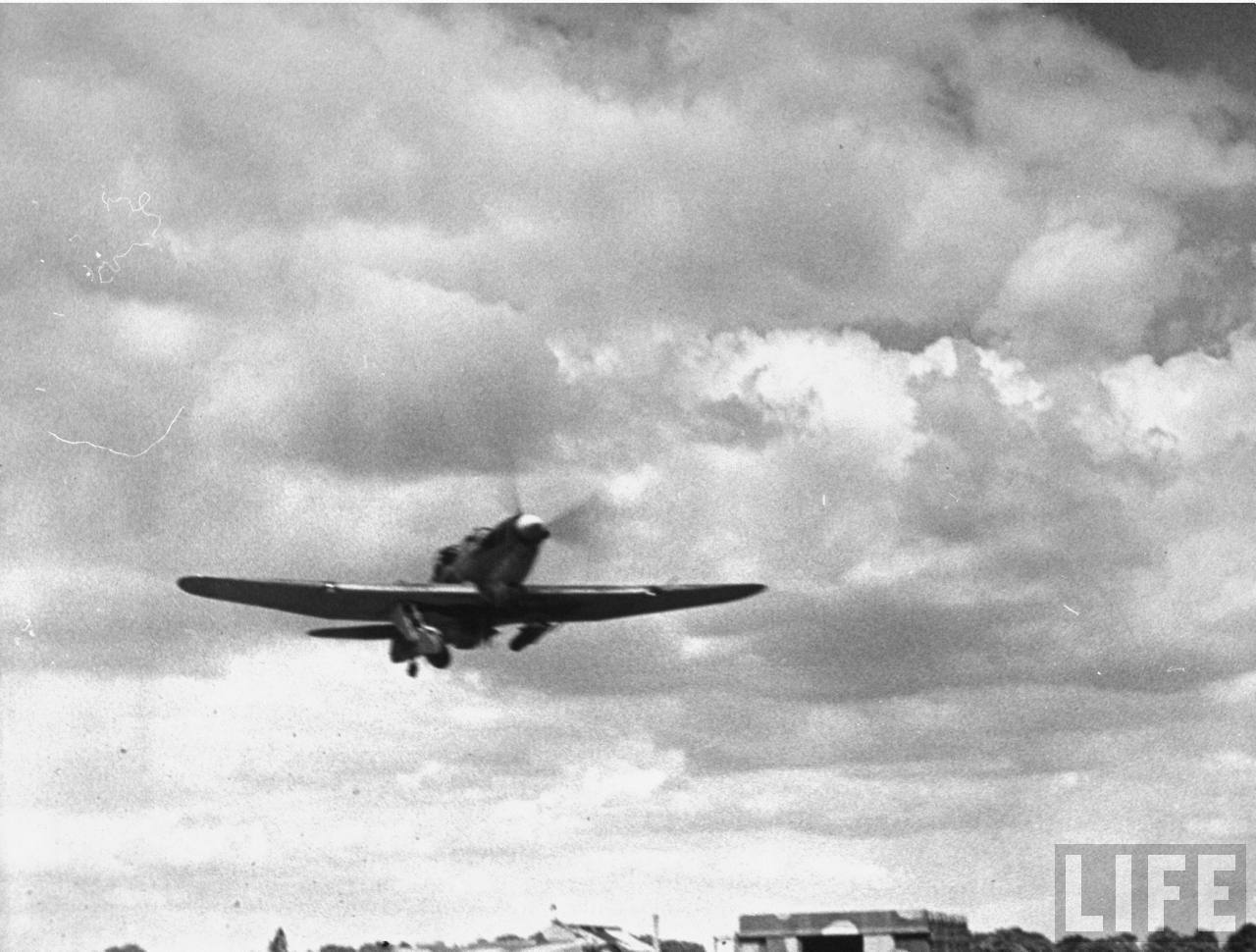

    Laifовские снимки RAF лето 1940г.


    Images:

  4. Bazilio32

    Bazilio32 Hauptmann

    Повідомлення:
    5.801

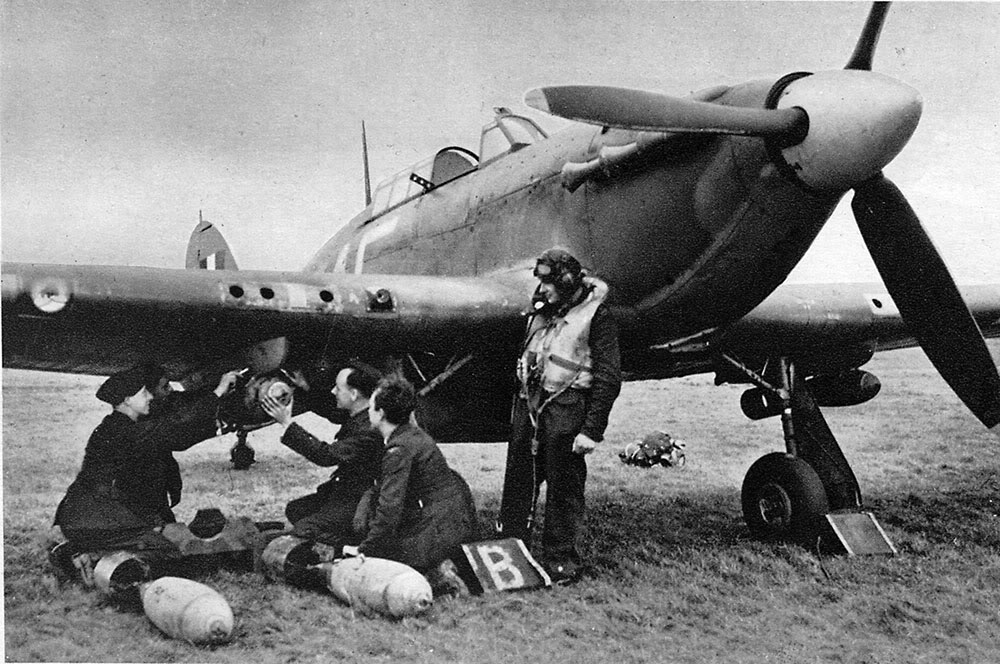

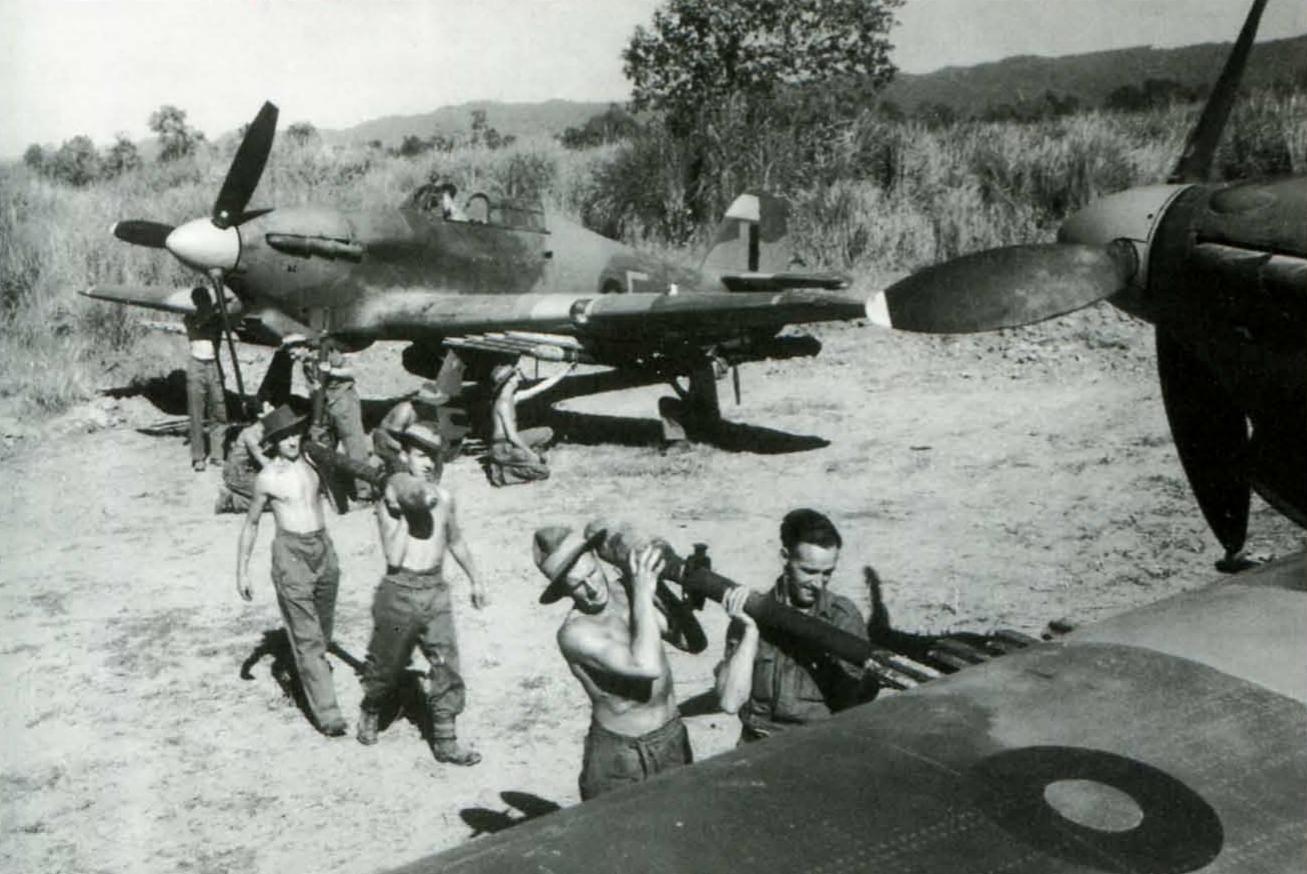

    Ну, дополню:


    Images:

  5. Bazilio32

    Bazilio32 Hauptmann

    Повідомлення:
    5.801

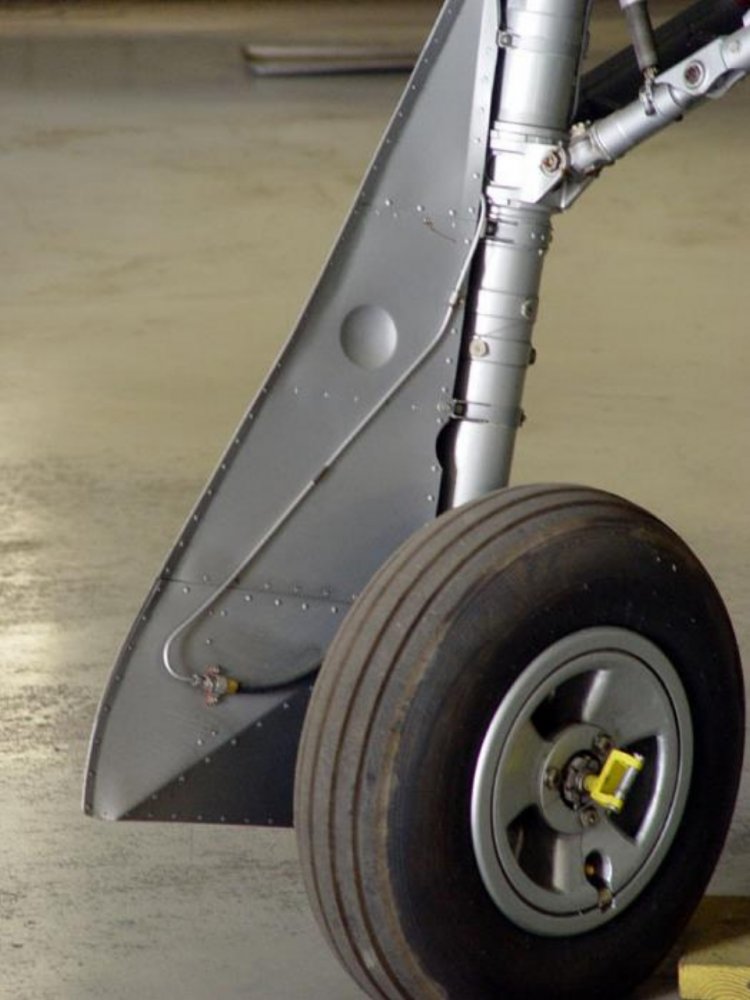

    Фотообзор, часть 1


    Images:

  6. Bazilio32

    Bazilio32 Hauptmann

    Повідомлення:
    5.801
    Часть 2


    Images:

  7. Bazilio32

    Bazilio32 Hauptmann

    Повідомлення:
    5.801
    Часть 3


    Images:

  8. Bazilio32

    Bazilio32 Hauptmann

    Повідомлення:
    5.801
    Окончание


    Images:

  9. Bazilio32

    Bazilio32 Hauptmann

    Повідомлення:
    5.801
  10. Bazilio32

    Bazilio32 Hauptmann

    Повідомлення:
    5.801
    Еще один фотообзор


    Images:

  11. Bazilio32

    Bazilio32 Hauptmann

    Повідомлення:
    5.801
    Часть 2


    Images:

  12. Bazilio32

    Bazilio32 Hauptmann

    Повідомлення:
    5.801
    Часть 3


    Images:

  13. Bazilio32

    Bazilio32 Hauptmann

    Повідомлення:
    5.801

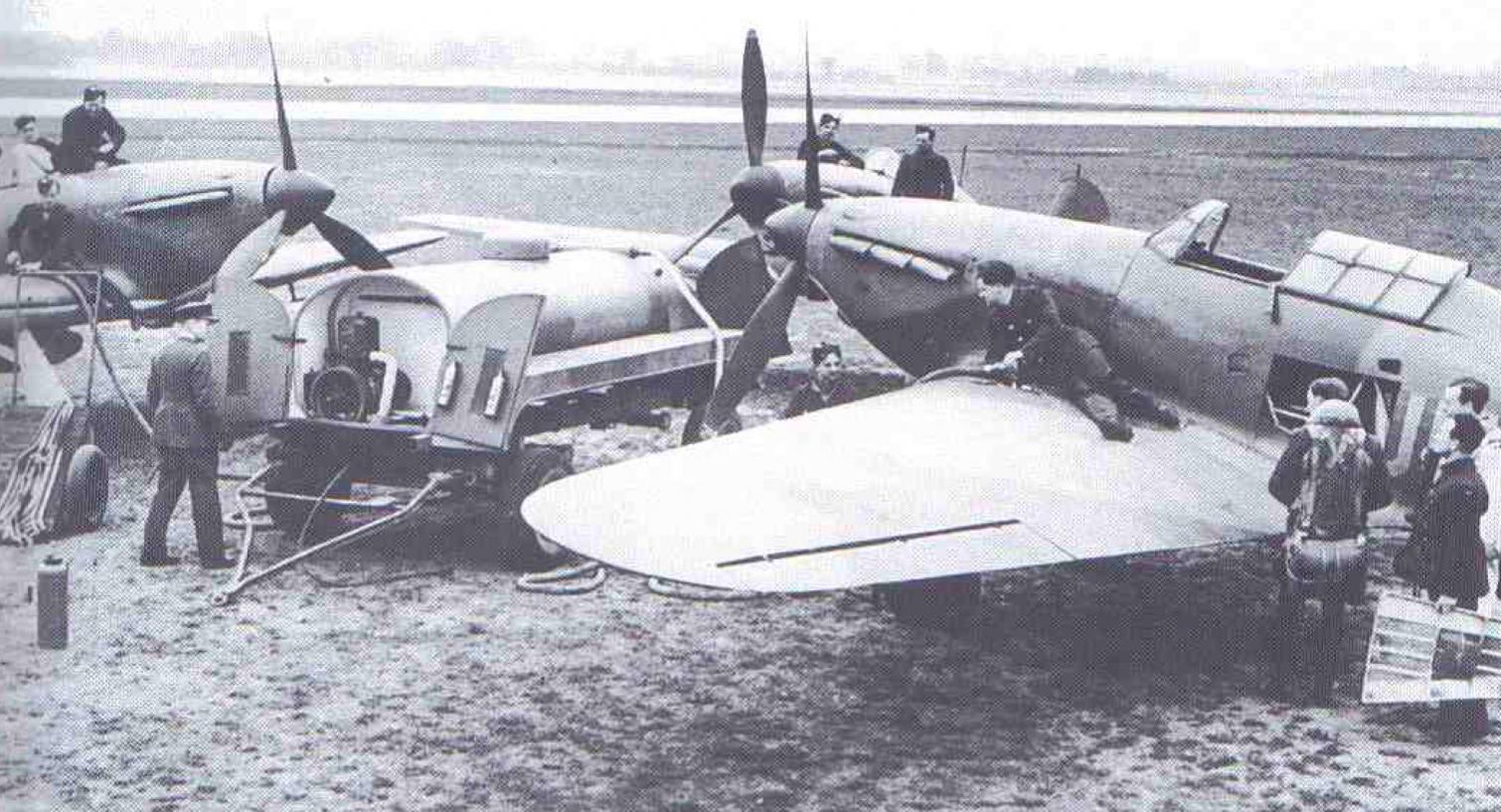

    "Харрикейны" из 601 Sqdn (Tangmere) на "водопое", июль 1940 года.


    Images:

  14. Bazilio32

    Bazilio32 Hauptmann

    Повідомлення:
    5.801
    В марте 1939 года польской военной миссии в Лондоне был показан "Харрикейн". Самолет понравился, был закуплен один экземпляр для Технического института авиации в Варшаве с целью оценить качества истребителя и сделать выводы о его закупках для польской авиации. Немного позже была заказана небольшая партия в 9 самолетов. 24 июля 1939 года первый из заказанных самолетов с серийным номером L2048 был отправлен морским путем в Гдыню. В середине августа корабль с пол-пути был развернут и перенаправлен в Средиземное море.
    18 сентября 1939 года из Ливерпуля вышел транспорт в сопровождении польского эсминца "Молния". Они взяли курс на румынский порт Констанца. Через пять дней конвой получил информацию о том, что польская граница закрыта. Не оставалось ничего другого, как направить корабль в ближайший английский порт, которым оказался Гибралтар. 9 самолетов, предназначенных для Польши, пополнили английскую авиацию на Средиземном море. Но англичан в Гибралтаре ждал сюрприз. С "Харрикейнами" местные пилоты еще не были знакомы. А самолеты с серийными номерами N2322-2324, 2327, 2349, 2392-2395 были изготовлены по польскому заказу, соответственно, имели все надписи, инструкции и обозначения на польском языке.

  15. Bazilio32

    Bazilio32 Hauptmann

    Повідомлення:
    5.801

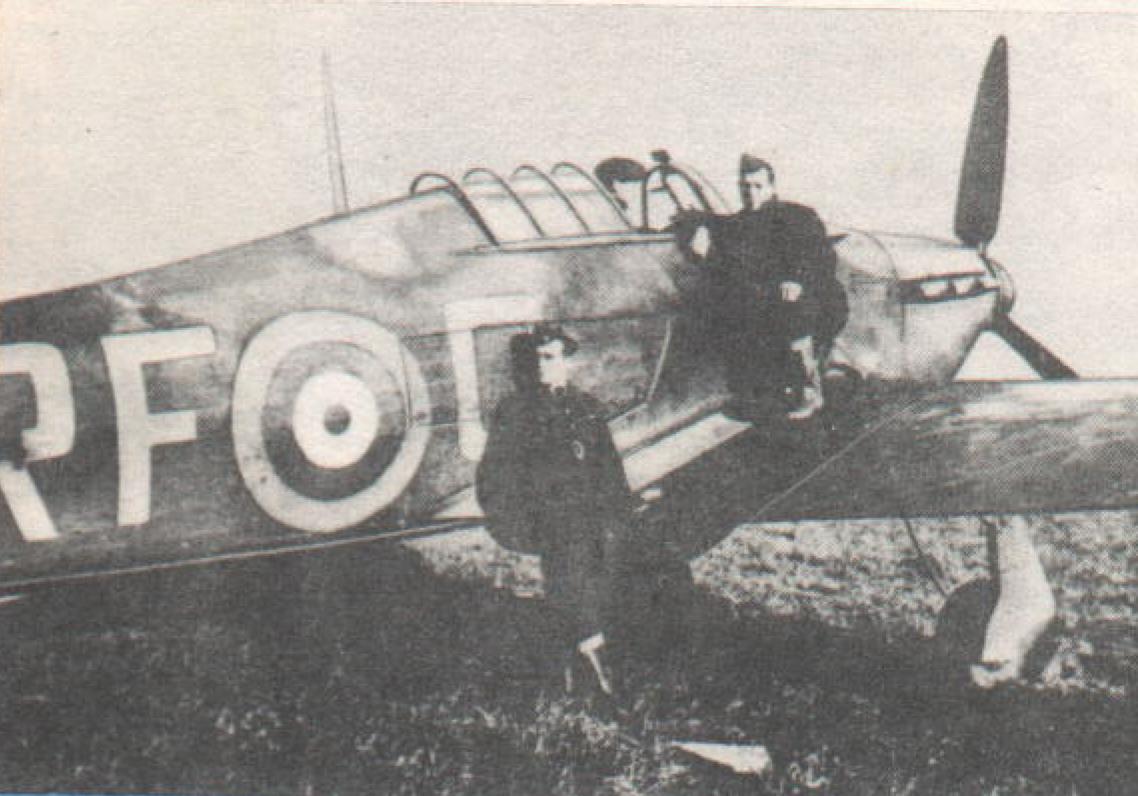

    Hurricane Mk.I из 303 Sqdn в сентябре 1940 года


    Images:

  16. Bazilio32

    Bazilio32 Hauptmann

    Повідомлення:
    5.801
    Первый контракт на производство "Харрикейнов" был большим - 600 машин. Первые серийные машины стартовали 12 ноября 1937 года. Они оснащались двигателями RR Merlin II и двухлопастным деревянным винтом. Вооружение состояло из 8 пулеметов Browning 303 калибра 7,7 мм. В течение первых трех месяцев было выпущено 40 машин. Затем производство пошло настолько быстрыми темпами, что весь заказ был выполнен к апрелю 1939 года. В рамках первого контракта были выпущены самолеты с серийными номерами L1547 - L2146.
    Второй контракт на 300 машин был выдан в 1938 году. К реализации этого контракта приступили в сентябре 1939 года, а закончили в мае 1940 года. Самолеты, выпускаемые в рамках этого контракта, оснащались двигателями RR Merlin III.
    Следующий заказ на 500 машин разместили на заводах Gloster Aircraft Co., Ltd. 11 машин из этой серии в 1940 году были модифицированы до версии Mk.II серии 1, а одна машина - в Sea Hurricane Mk.IA.
    В четветом контракте речь шла о строительстве 1700 машин. Первая часть контракта включала в себя 500 машин Mk.I. Из этой партии несколько машин позже были перестроены на тренировочные, четыре машины - на Sea Hurricane Mk.IA, три самолета были оснащены тропическими фильтрами и предназначены для службы в Африке, 23 машины перстроены в версию Mk.II серии 1. Во второй части контракта выпущено еще 200 машин Mk.I, часть из них была оснащена тропическими фильтрами, две машины перестроены в Mk.IIА серии 1, одна - в Sea Hurricane Mk.IA, еще одна переоборудована для испытаний с применением четырех 20-мм пушек.
    Третья часть контракта включала 519 машин, часть из которых оснащалась тропическими фильрами. В четвертой части контракта шли уже исключительно машины новых модификаций Mk.IIA и Mk.IIB. Они оснащались двигателями RR Merlin XX и трехлопастным винтом Rotol или De Havilland.

  17. Bazilio32

    Bazilio32 Hauptmann

    Повідомлення:
    5.801
    Следующий большой заказ был начат реализацией в июле 1940 года. Первые 100 машин были выпущены в середине сентября того же года. И если в начале заказа скорость выпуска продукции составляла 6 самолетов в день, то в дальнейшем выпускалось уже 8 машин ежедневно.
    4 января 1939 года была открыта фабрика по производству "Харрикейнов" в Канаде. Первые самолеты, выпущенные Canadian Car & Foundry Corporation, обозначенные как Hawker Canadian Hurricane Mk.I не отличались от английской продукции, за исключением винта - оснащались трехлопастным винтом De Havilland - Hamilton Standart Hydromatic. Весной 1940 года первые 40 машин, выпущенных в Канаде, прибыли в Англию.
    Уже в 1939 году были проведены испытания с целью установки на машине другого двигателя и вооружения. Машина с серийным L2026 получила двигатель RR Merlin XX, который стал для "Харрикейнов" стандартным. Были также испытаны другие комбинации вооружения - дополнительные пулеметы, пушки калибра 20 и 40 мм, установка дополнительных топливных баков, бомб и ракетных снарядов.
    В начале 1939 на самолете L1750 были установлены две пушки "Эрликон" калибра 20 мм. В ходе испытаний выяснилось, что пушка требует доработки, поэтому в серию пошла машина, получившая 10 пулеметов, размещенных в крыльях. Она была обозначена как Mk.IIВ.
    Тем не менее, испытания L1750 были продолжены и вскоре появилась серийная версия Mk.IIC, имевшая в крыльях по две 20-мм пушки. Их эффективность заставила конструкторскую мысль двинуться дальше, по пути увеличения калибра установленных пушек. В итоге появилась версия Mk.IID, оснащенная подвешенными под крыльями пушками RR Merlin BF или Vickers S калибра 40 мм, а в крыльях - установленные два пулемета Colt Browning.

  18. Bazilio32

    Bazilio32 Hauptmann

    Повідомлення:
    5.801
    Следующей версией стал Mk.IV (первоначально обозначенный как Mk.IIE). Он имел универсальное крыло, позволяющее устанавливать различные типы бортового вооружения. Под крыльями можно было разместить 8 НУРС или бомбы.
    Была также версия Mk.III, которую планировалось оснащать двигателем "Паккард", но она в серию не пошла.
    Версия V имела только два отличия от предыдущей: двигатель Merlin 32 и четырехлопастной винт Rotol.
    Отдельной группой шли канадские машины. Они стали оснащаться двигателями Merlin 28 и вооружались 8 пулеметами Browning.

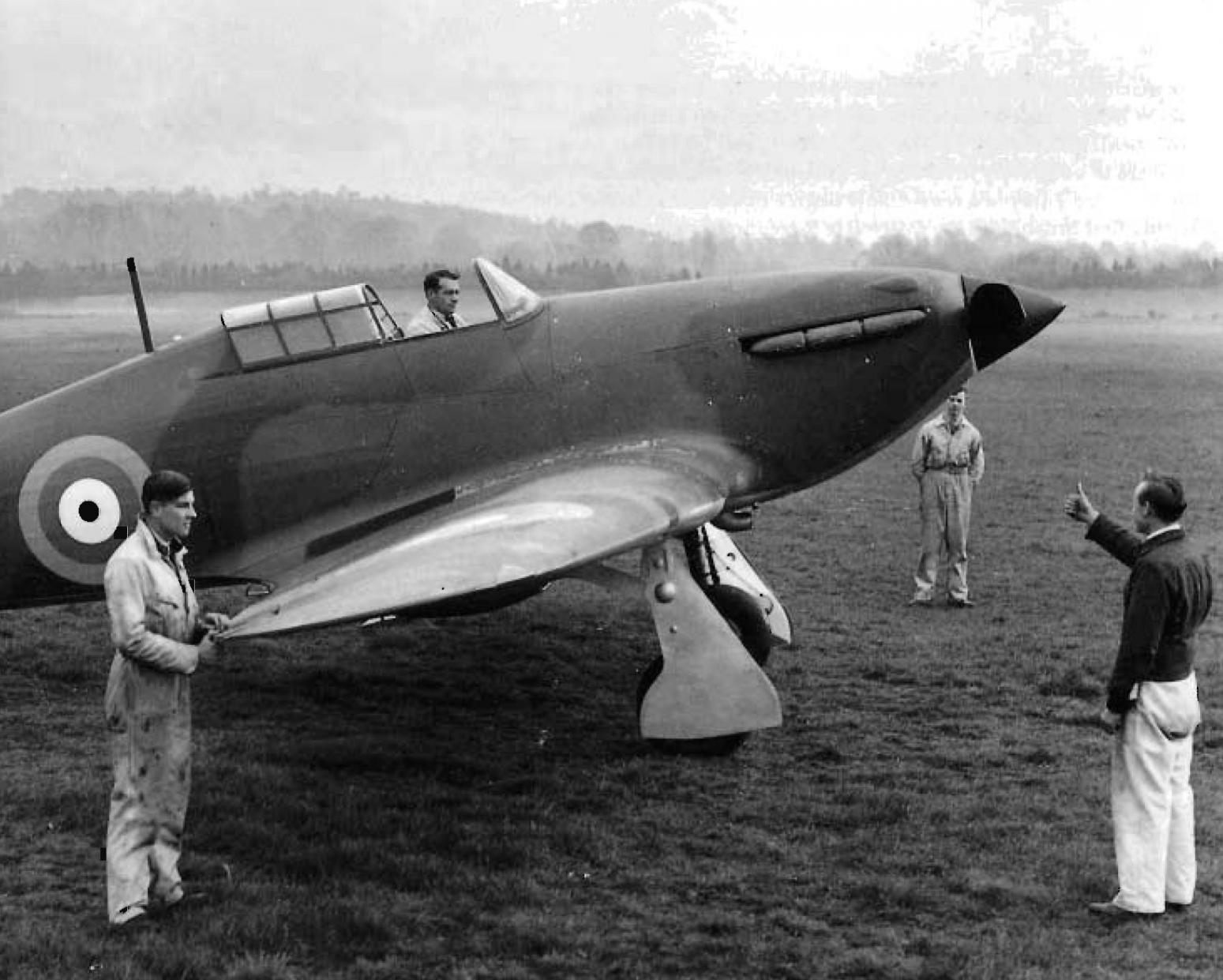

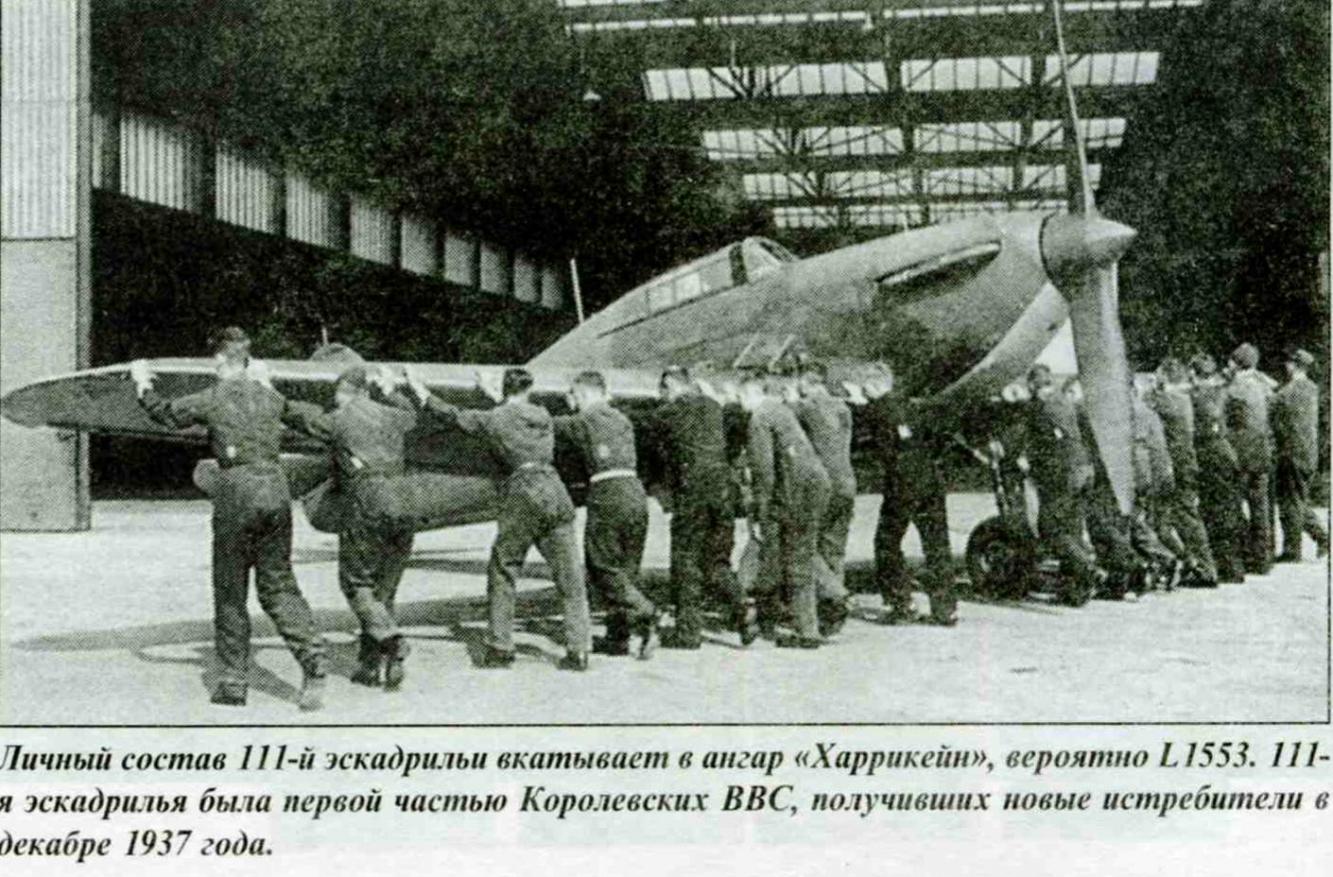

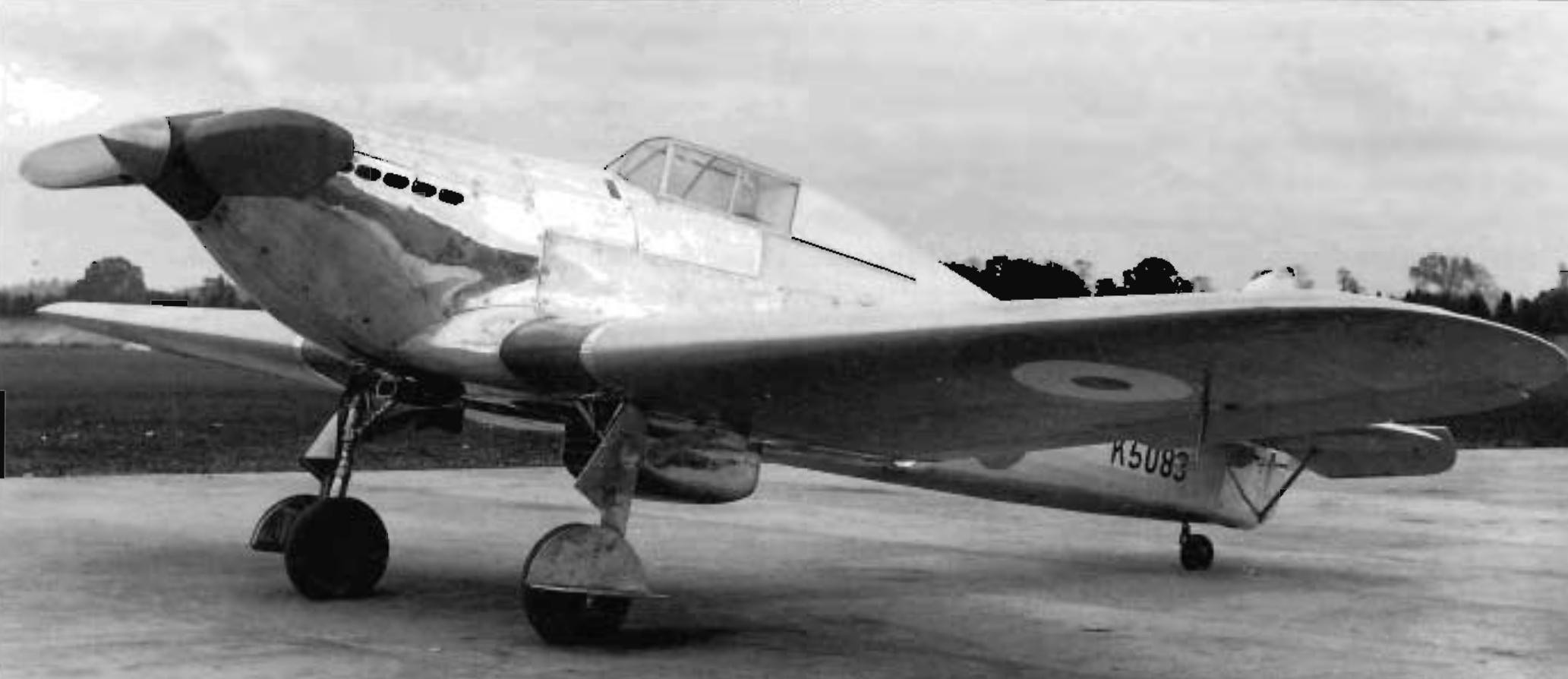

    На фото: первые "Харрикейны"


    Images:

  19. Bazilio32

    Bazilio32 Hauptmann

    Повідомлення:
    5.801

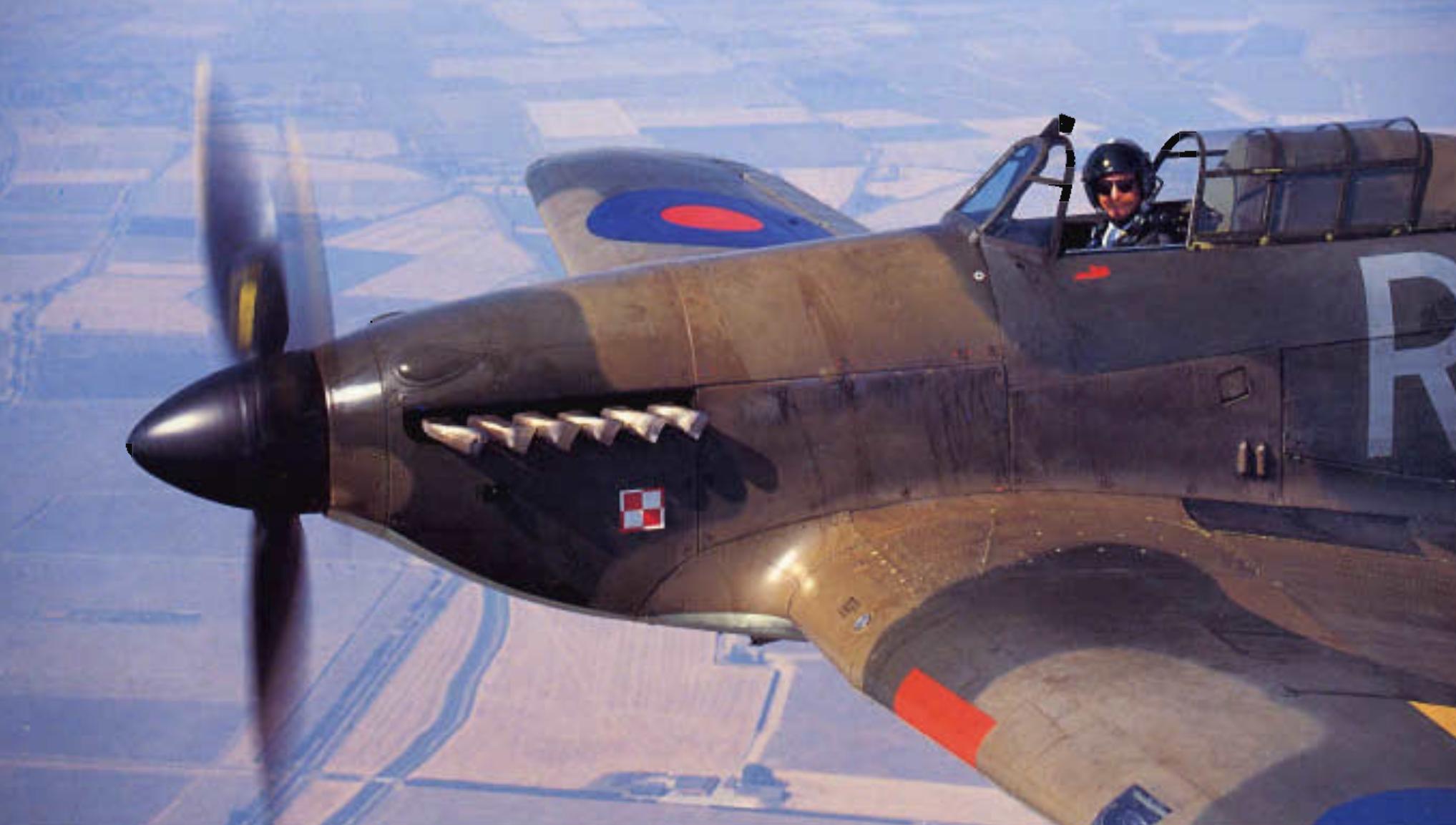

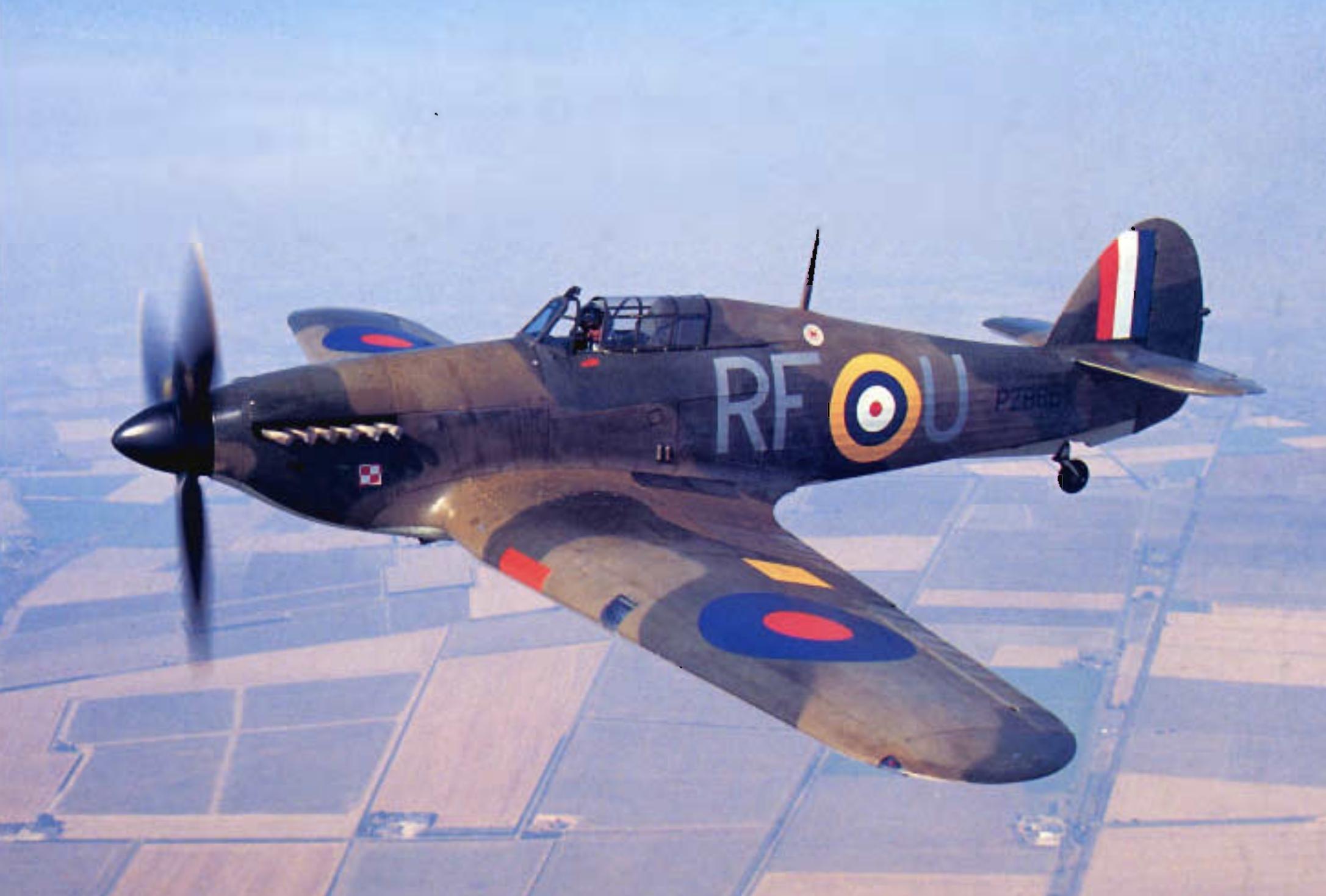

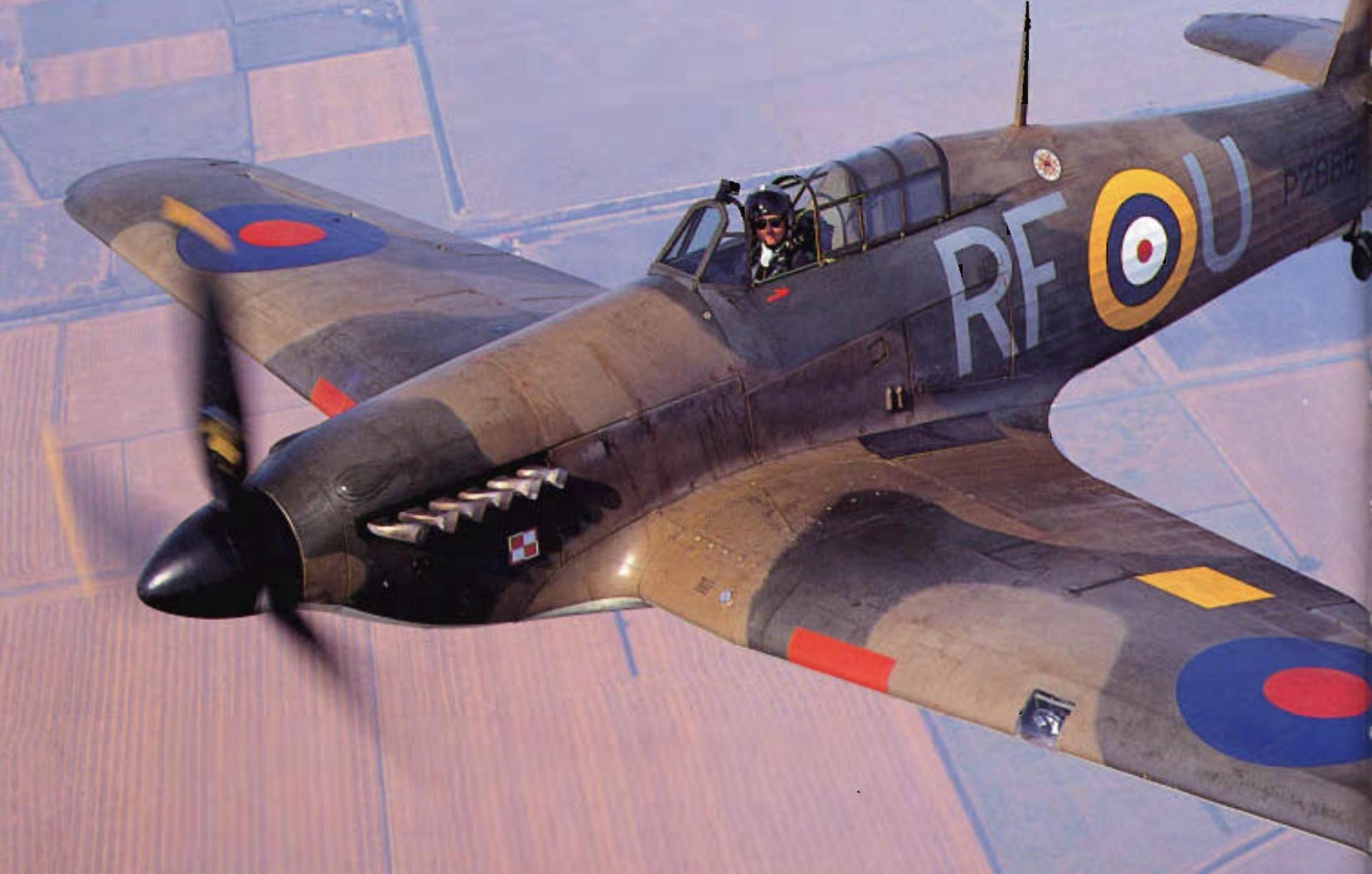

    "Харрикейн" PZ865, изображающий Р3975 из 303 sqdn (неофициальное название - Warszaw-Kostiuszko Sqn)


    Images:

  20. Set Izengrimm

    Set Izengrimm Schütze

    Повідомлення:
    15.902
    Адреса:
    Чорний Вігвам
    Три штуки предсерийных сделали, и всё. А у Mk.IV универсальное крыло это явно не все отличия. Откуда текст?

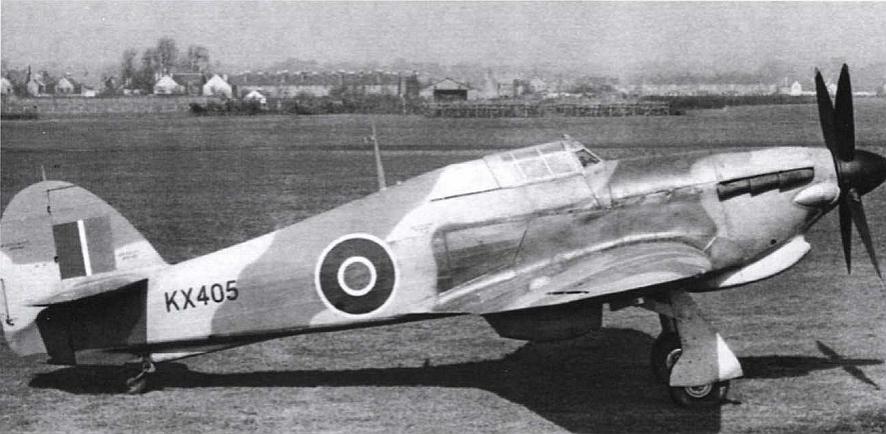

    Фото - пятёрка, прототип (из четвёрки)


    Images:

  21. Bazilio32

    Bazilio32 Hauptmann

    Повідомлення:
    5.801

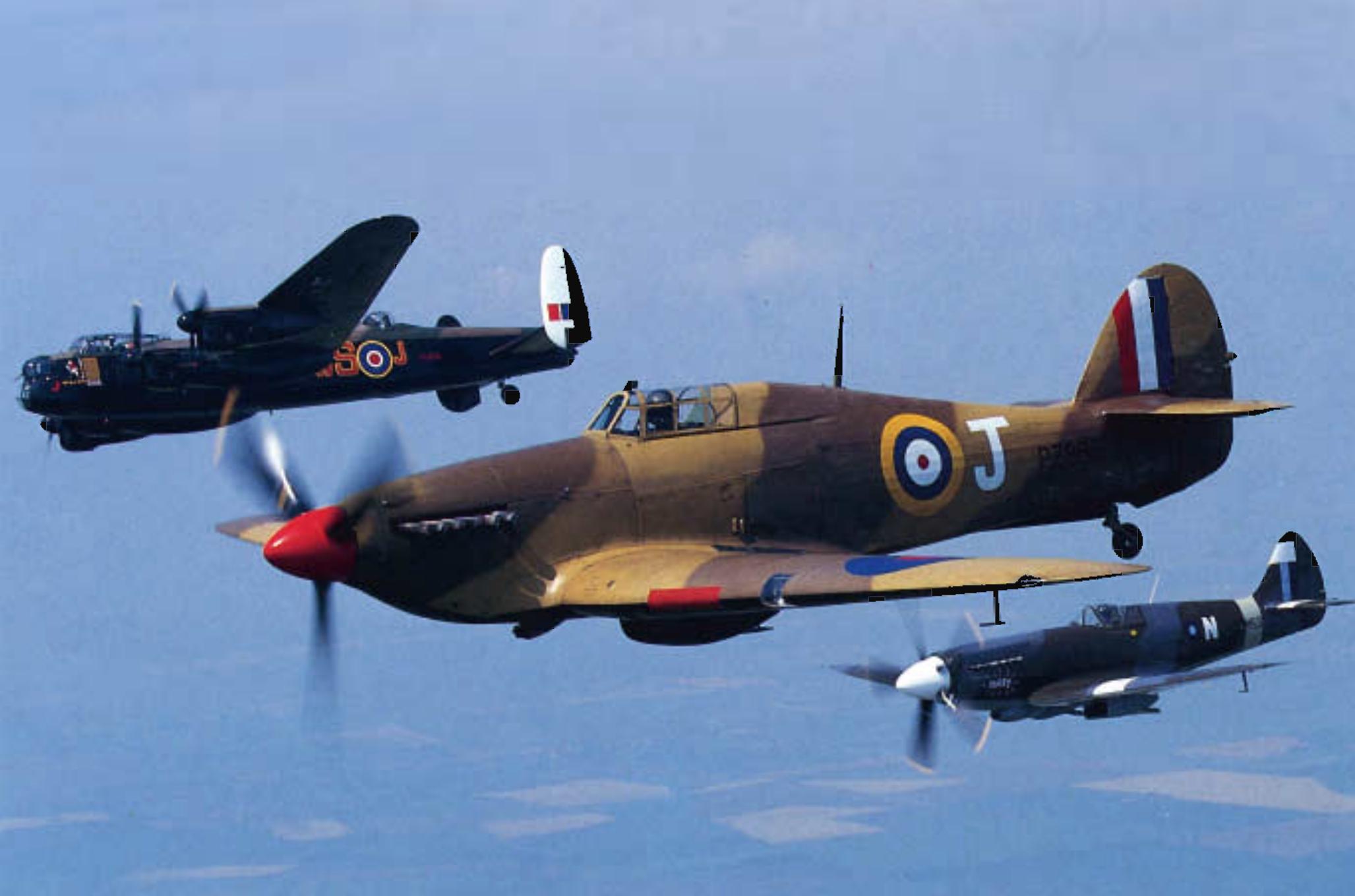

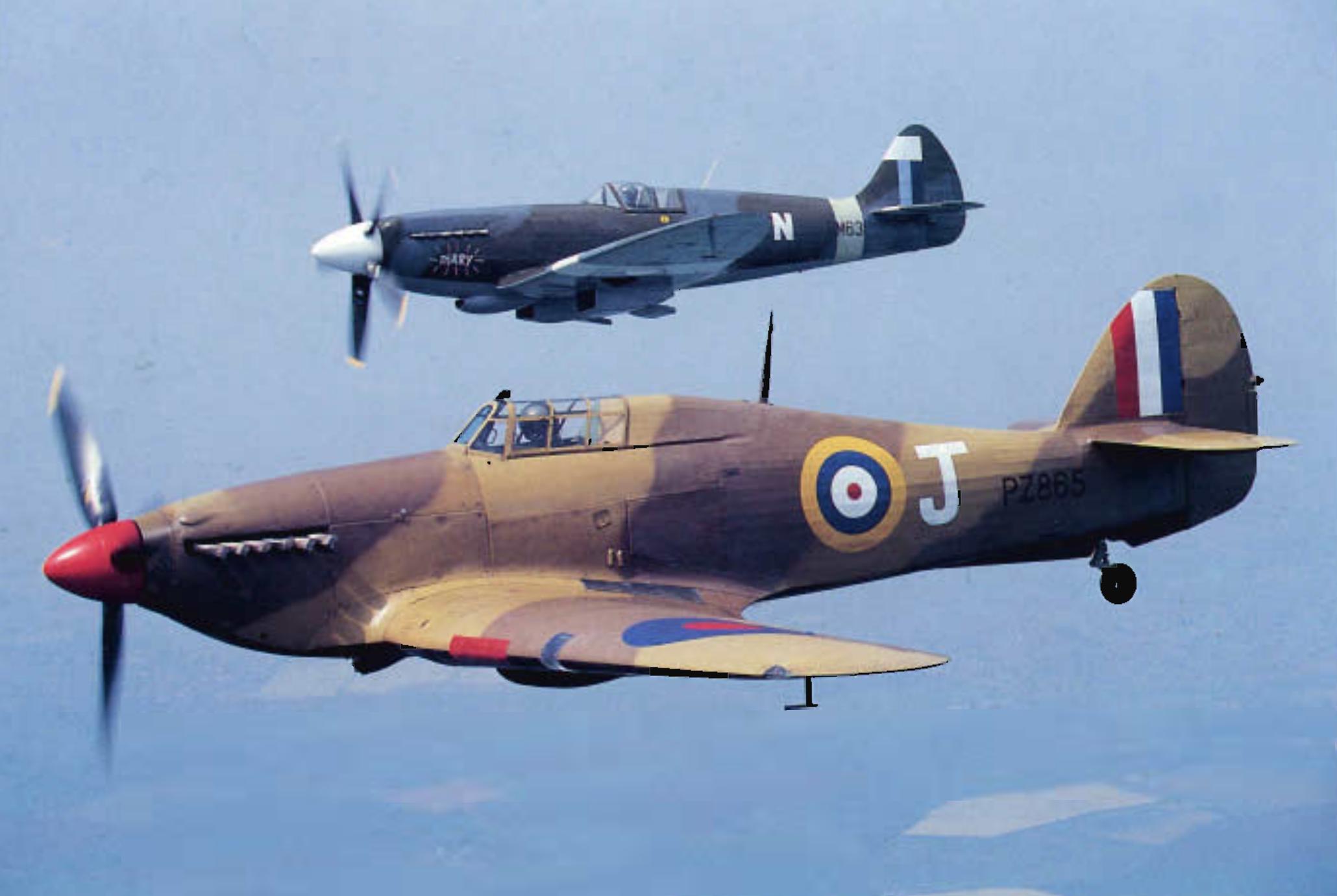

    Этот же PZ865, но уже в окраске для Средиземноморского ТВД, изображает Р3731 из 261 Sqdn с Мальты сентября 1940 года


    Images:

  22. Bazilio32

    Bazilio32 Hauptmann

    Повідомлення:
    5.801

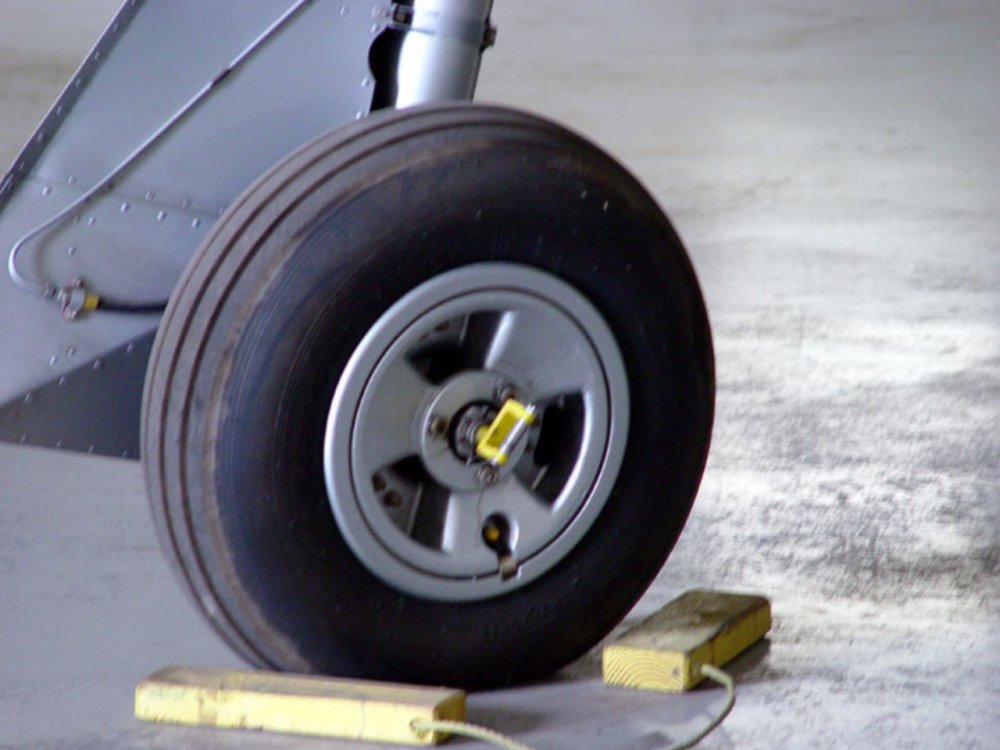

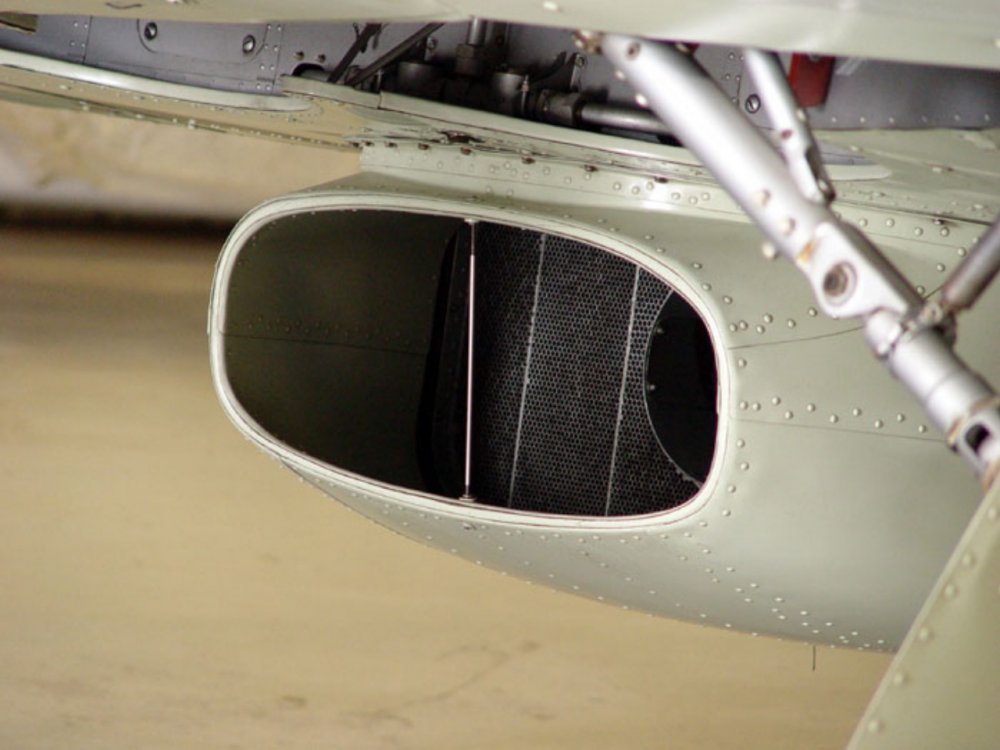

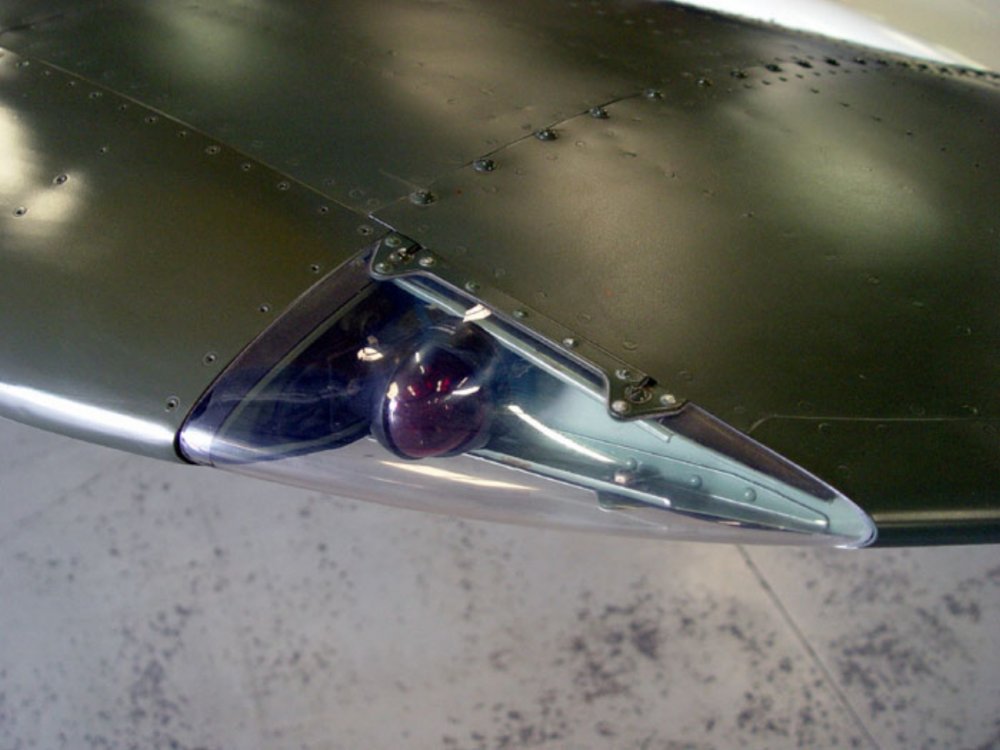

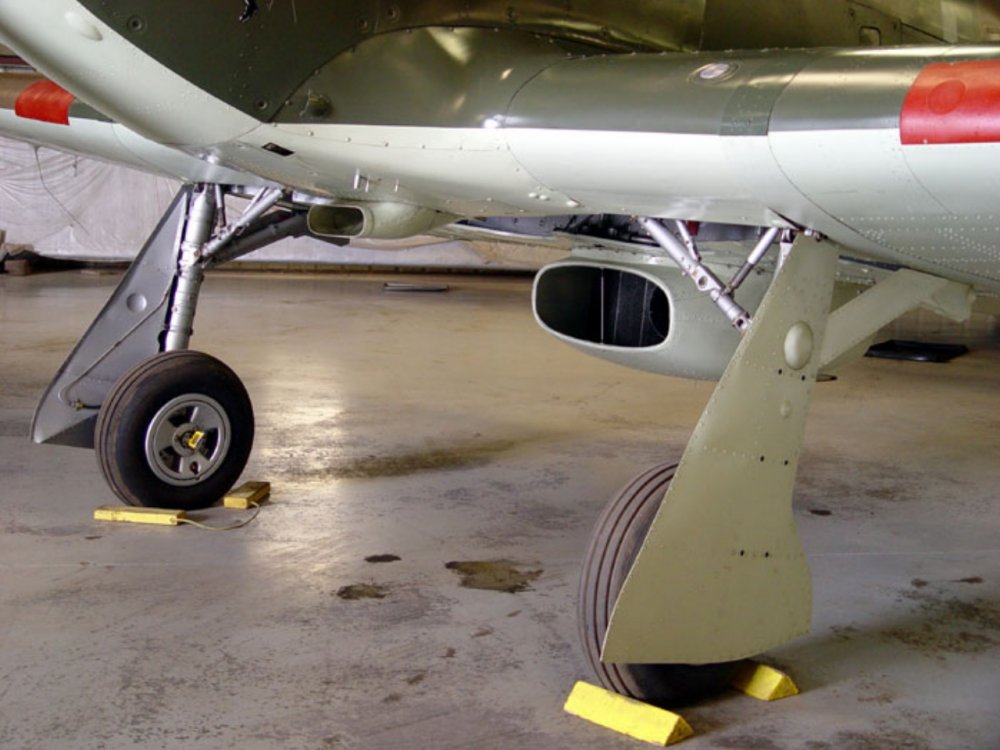

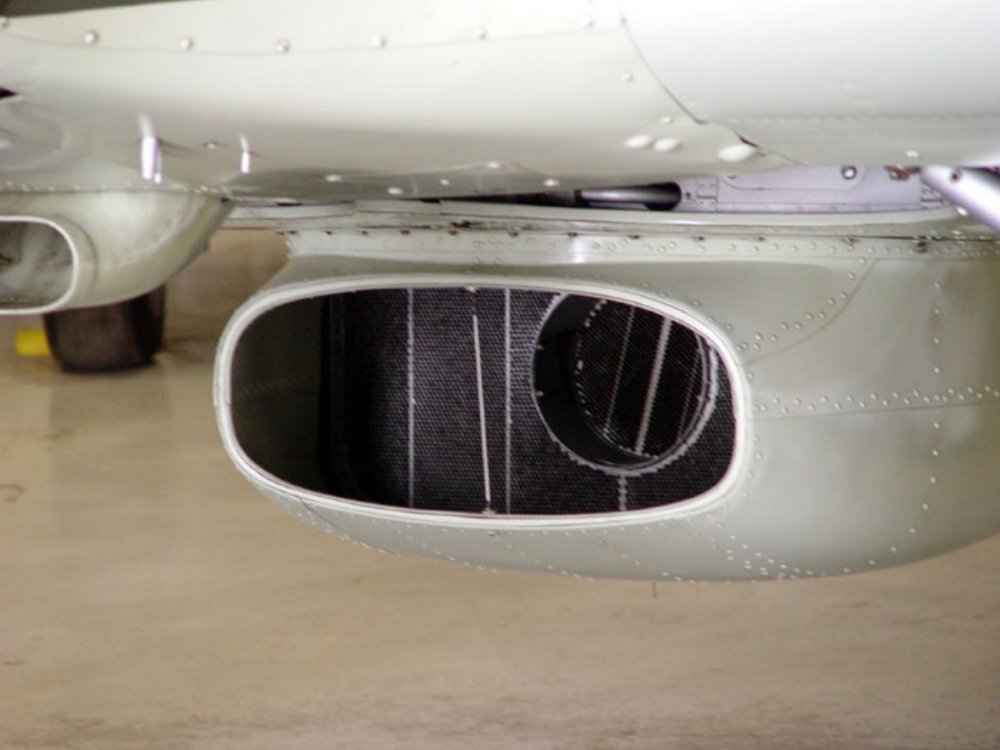

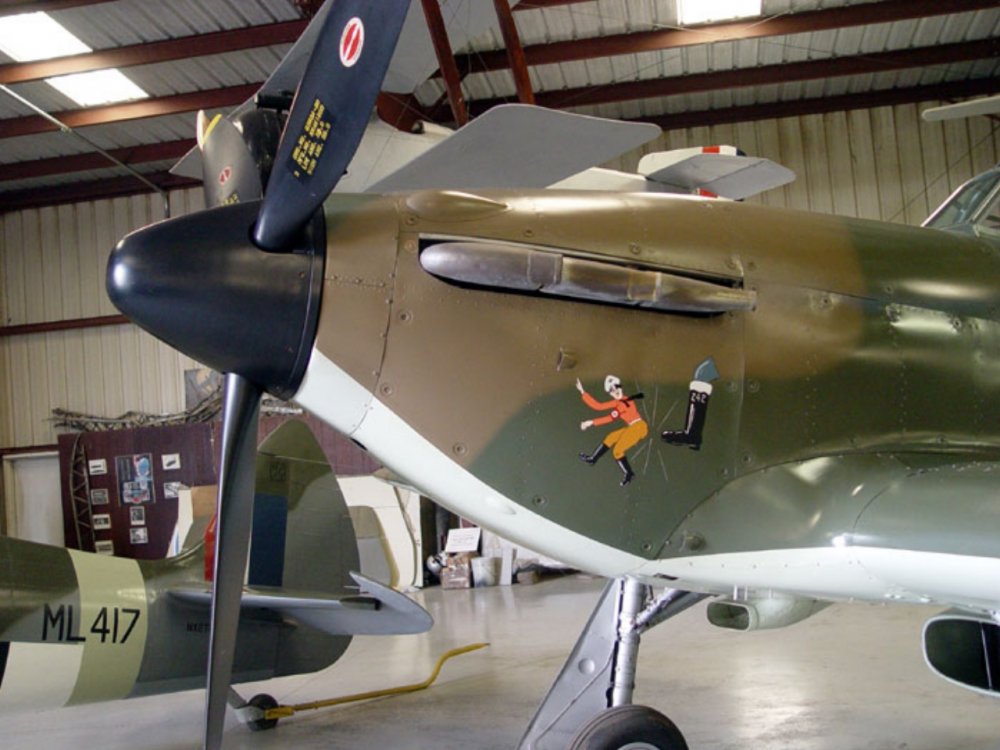

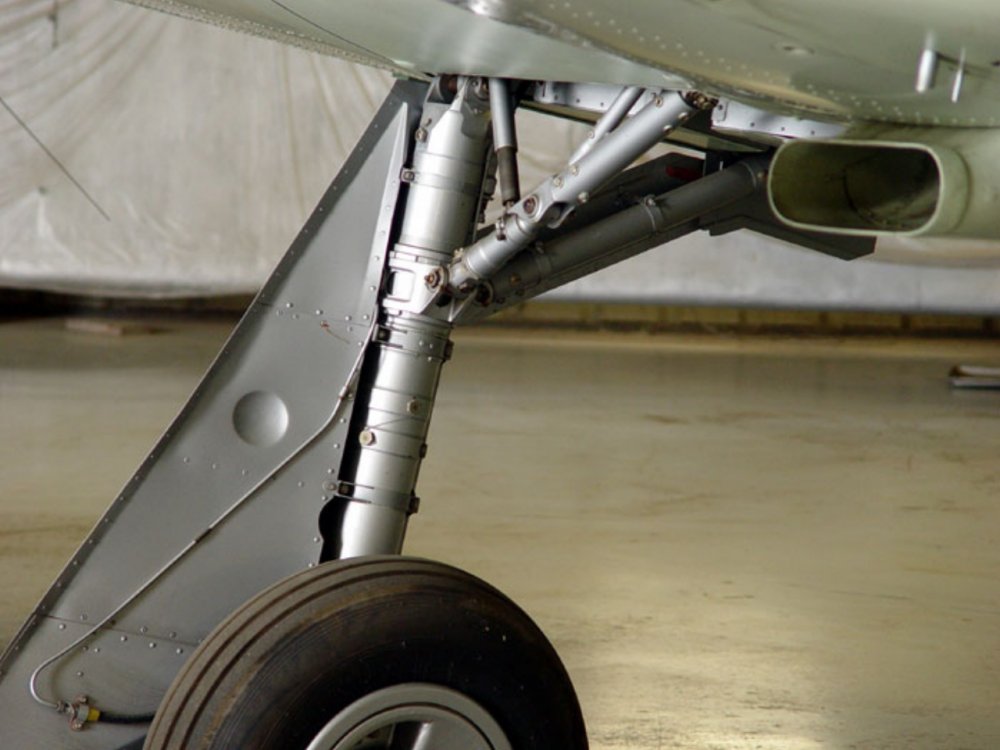

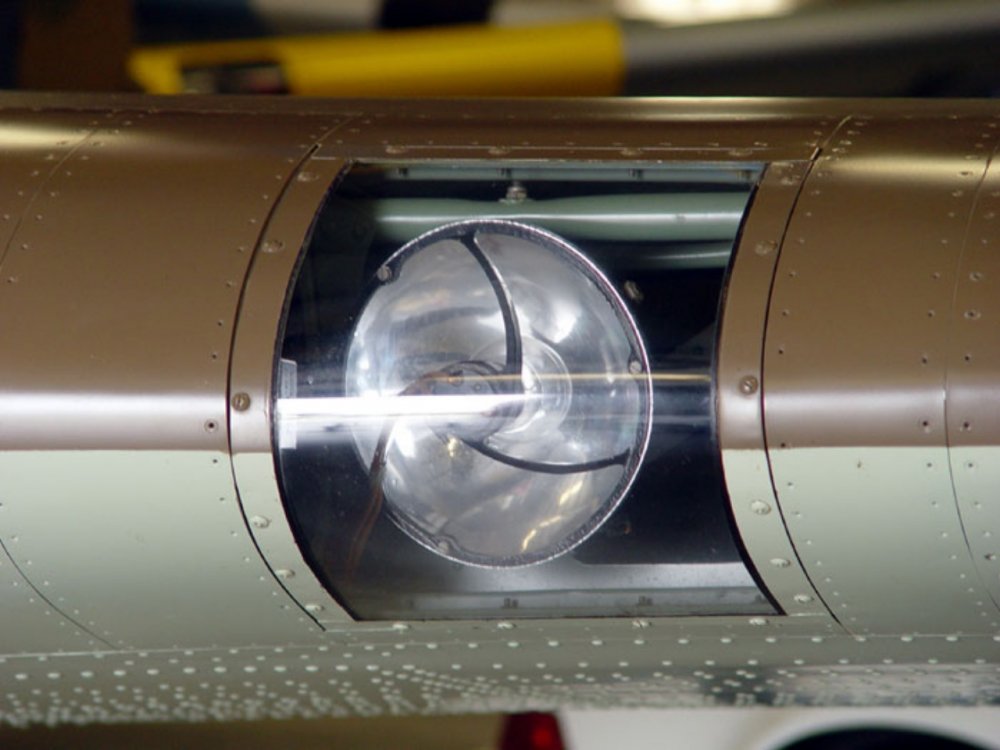

    Несколько фото по машине


    Images:

  23. Bazilio32

    Bazilio32 Hauptmann

    Повідомлення:
    5.801
    И еще немного


    Images:

  24. Bazilio32

    Bazilio32 Hauptmann

    Повідомлення:
    5.801
    Текст из A.Jonca - Samolot misliwski Hurricane Mk.I (TBU-55)

  25. Bazilio32

    Bazilio32 Hauptmann

    Повідомлення:
    5.801

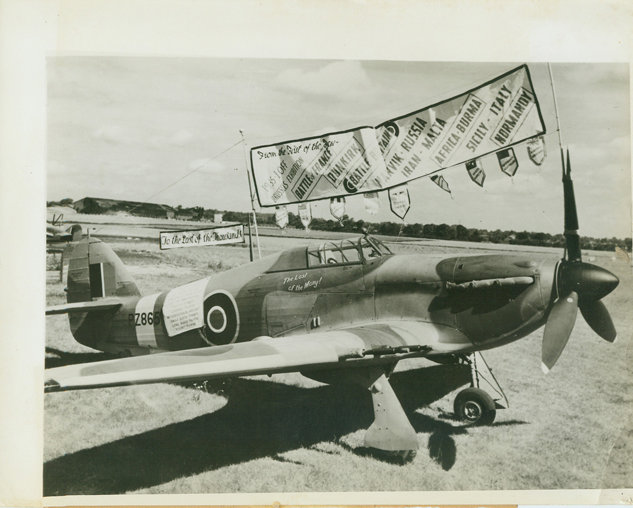

    Последний серийный "Харрикейн"


    Images:

  26. Bazilio32

    Bazilio32 Hauptmann

    Повідомлення:
    5.801
    Фотообзор по Hawker Hurricane Mk.X


    Images:
