Германские винтовочные гранаты

Тема в разделе "ВИК "5.K.Sturm.Btl.№.10"", создана пользователем E.Sibert, 12 авг 2014.

  1. E.Sibert

    E.Sibert Oberst

    Сообщения:
    12.410
    Адрес:
    Львов
    Здесь будем выкладывать фотографии и устройсва винтовочных гранат, применяемых в германской армии. Ка и в соседних темах многие фотографии взяты тут на форуме без которых данная тема не была -бы столь познавательной..

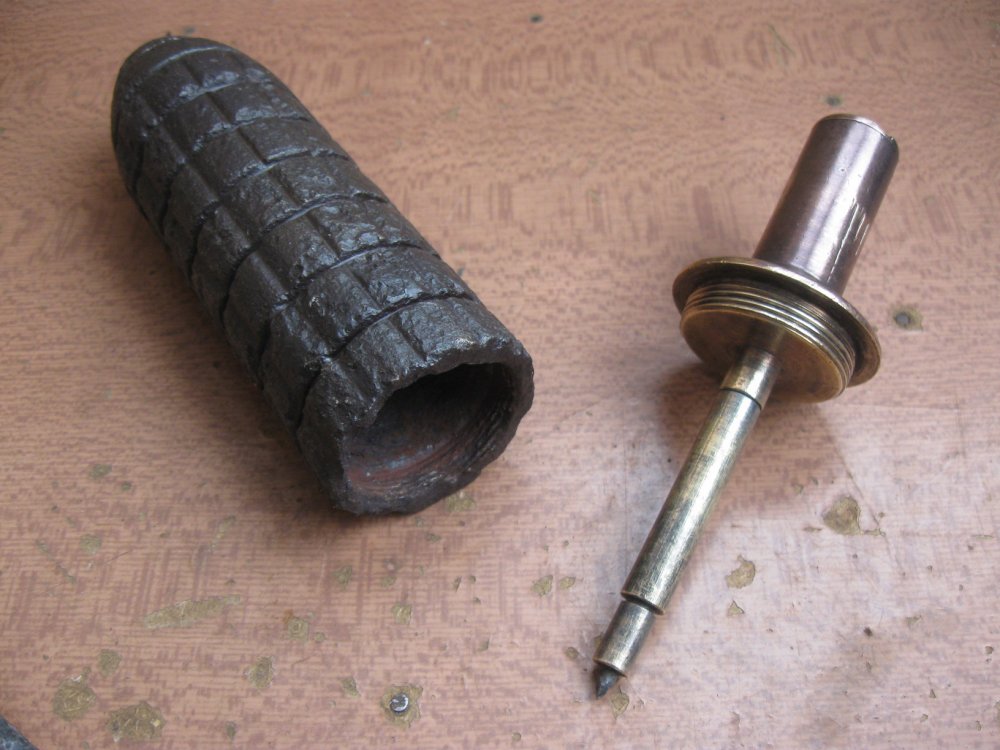

    Винтовочная граната Gewehrgranate M.13


    Gewehrgranate M.13 являлась немецкой разработкой, однако поставлялась и в Австро-Венгрию. Эта граната наиболее надежна и совершенна, однако имеет довольно сложную конструкцию и дорога в производстве.

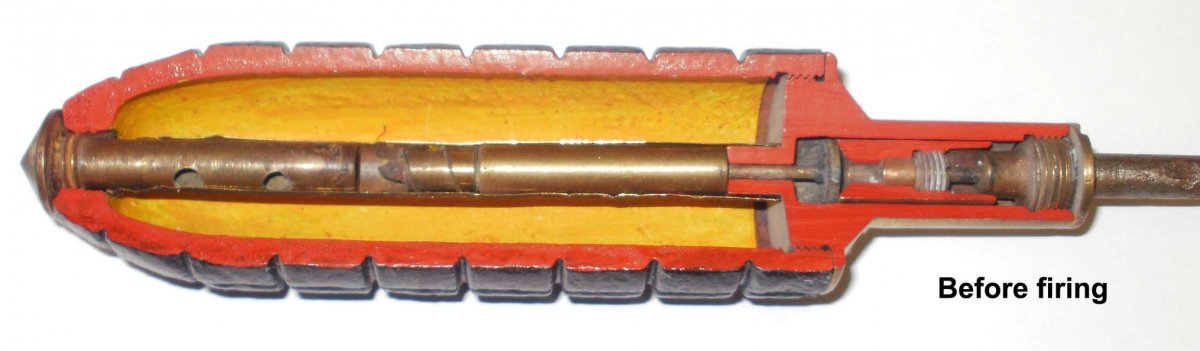

    Граната состоит из корпуса, центральной трубки с взрывателем и шомпола.

    Корпус имеет цилиндро-оживальную форму и на внешней поверхности имеет квадратную насечку для улучшения дробления на осколки. В корпус помещен заряд ВВ, через него же проходит центральная трубка с взрывателем и детонатором. В головной части корпуса имеется пробка, в хвостовой части имеется отверстие для ввинчивания центральной трубки и шомпола.

    Центральная трубка несет в себе детали взрывателя. В верхней части трубки укреплен детонатор, несколько ниже детонатора расположен ударник с предохранительной пружиной. Ниже расположена огнепроводная трубка, содержащая пороховой предохранитель. Ближе к хвостовой части установлена пороховая петарда, капсюль и ударник, связанный с шомполом.

    Шомпол представляет собой металлический прут с резьбой для установки в корпус и амортизатором на конце.

    Для выстрела гранатой необходимо вставить в гранату пробку, содержащую детонатор, зарядить в винтовку Маузер а обр. 1898 г или Манлихера обр 1895 г. холостой патрон, уперев ее прикладом в землю придать ей наклон около 50 градусов. После этого шомпол вставляется в ствол, наводка уточняется и производится выстрел.

    От полученного толчка шомпол воздействует на донный ударник, который преодолевая усилие лапчатого предохранителя, накалывает капсюль. Это приводит к возгоранию пороховой мякоти и освобождение ударника.

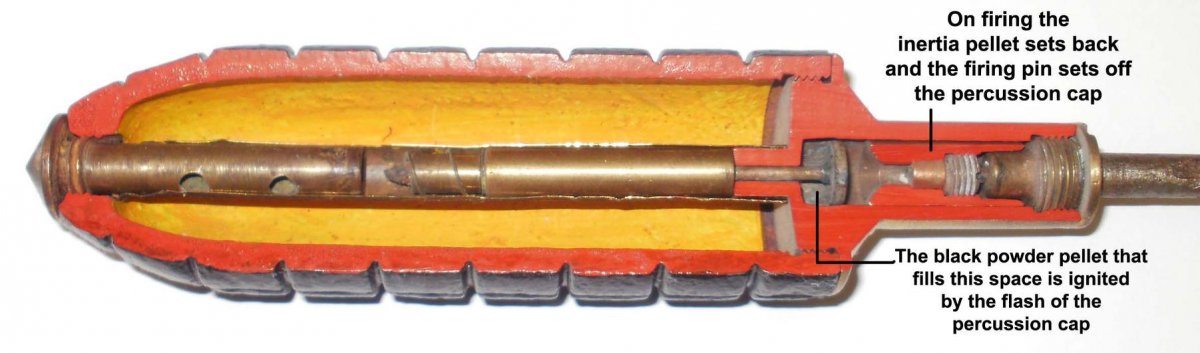

    При контакте с преградой головной ударник наколет капсюль, преодолев усилие пружины, что приведет к подрыву детонатора.

    Граната весьма надежна и безопасна, однако сложность устройства привела к поиску новых конструктивных решений для упрощения и удешевления производства


    Характеристики винтовочной гранаты Gewehrgranate M.13

    Масса гранаты, г
    900
    Масса заряда, г (тип ВВ)
    70 (тринитротолуол)
    Дальность метания, м
    150
    Радиус разлета осколков, м
    45

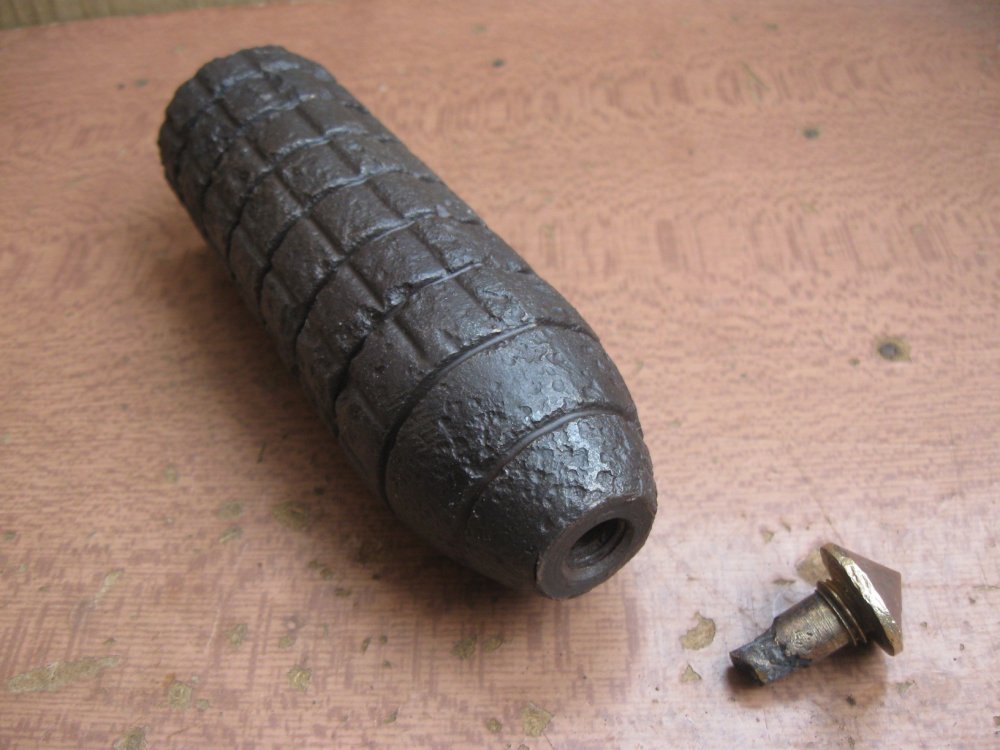

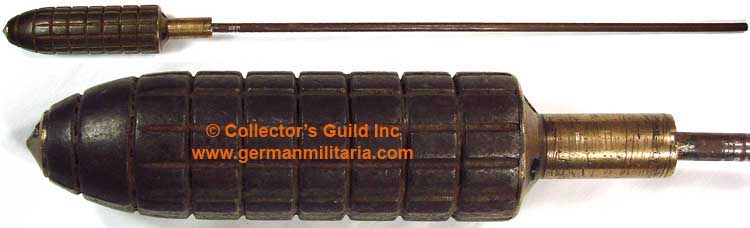

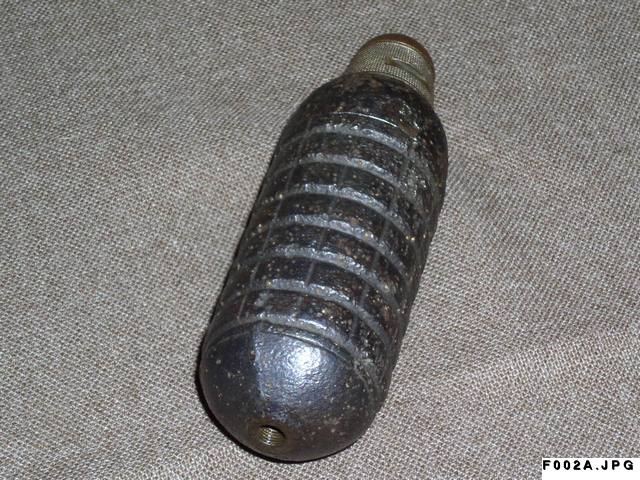

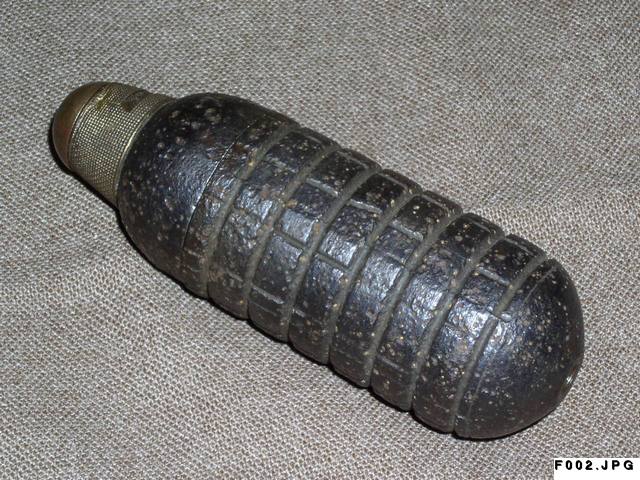

    Изображения:

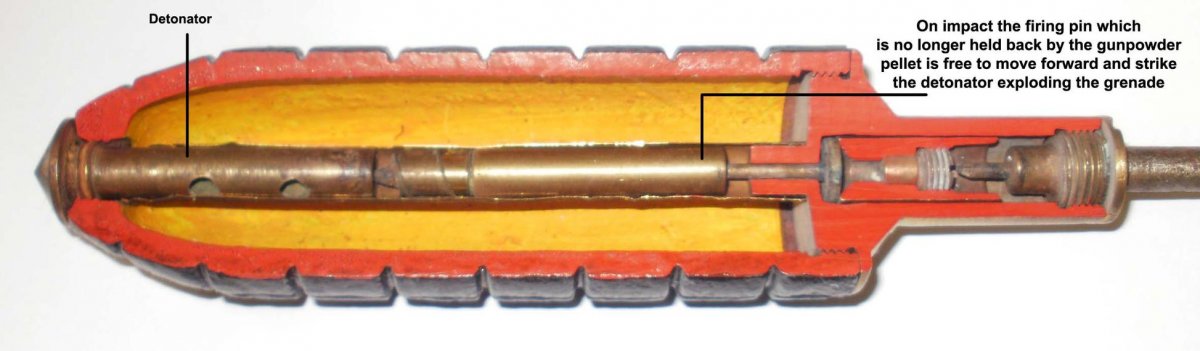

    M1913 Gewehr-Sprenggranate.jpg
    Gewehrgranate M (1).jpg

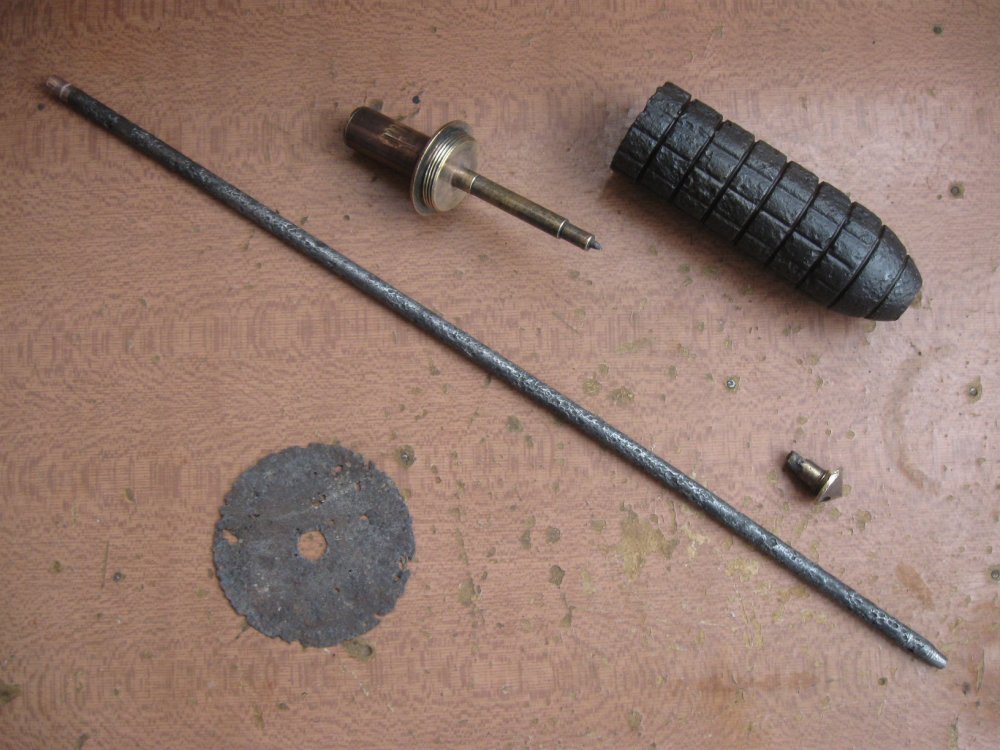

    Gewehrgranate M (2).jpg
    Gewehrgranate M (3).jpg
    Последнее редактирование: 12 авг 2014
    663, REY, votaga и ещё 1-му нравится это.
  2. Интересные лоты

    Интересные лоты

    1. Планка с ММГ патронами к винтовке Маузер,планка коп,есть клеймо,имеет повреждения,видно на фото,пруж...
      70 грн.
    2. Требует ремонта. Состояние попытался отразить на фото, при необходимости сделаю дополнительные фото....
      1 грн.
    3. все на фото все мои нагрудные/должностные знаки на продаже https://reibert.info/auction-histor...us...
      350 грн.
    4. вот такое фото 8.5х5.8 см. укрпочта+ 30 грн
      100 грн.
    5. по фото другие книги у меня в продаже тут https://reibert.info/auction-history/auctions?type=for_sa...
      25 грн.
    6. все на фото укр почта + 10 грн
      50 грн.
    7. СВТ-38, коп, все работает, почищено, покрашено, смазано, штифт на выходе, жиклер, в каеннике сыпь, г...
      3250 грн.
    8. 1700 грн.
    9. все на фото все мои нагрудные знаки РИ на продаже https://reibert.info/auction-history/auctions?type...
      4500 грн.
    10. Нарукавний знак «За знищений танк» Нарукавний знак «За знищений танк» було засновано 9 березня 1942....
      210 грн.
  3. E.Sibert

    E.Sibert Oberst

    Сообщения:
    12.410
    Адрес:
    Львов

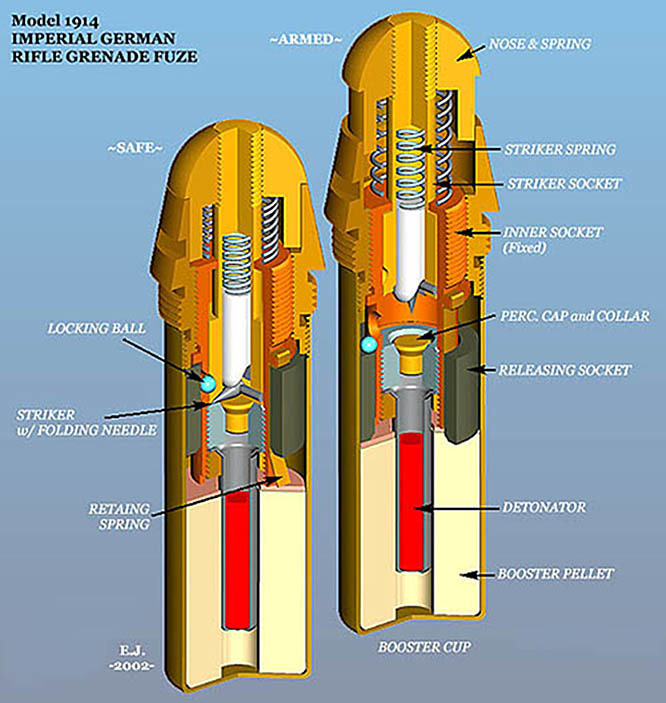

    Винтовочная граната Gewehrgranate M.14

    Граната по сравнению с Gewehrgranate M.13 значительно упрощена, имеет простой взрыватель ударного действия.

    Корпус имеет цилиндрическую форму и несет неглубокую прямоугольную насечку с внешней стороны. Передняя и задняя части корпуса закруглены и имеют отверстия – переднее для установки баллистического колпачка с ударником, а задняя для ввинчивания шомпола. В корпусе размещен и заряд гранаты с промежуточным детонатором. Граната снаряжена тринитротолуолом. Граната может снабжаться также стабилизатором в форме блюдца.

    Для выстрела гранатой необходимо зарядить в винтовку Маузера обрю 1898 или Манлихера обр 1895 г. холостой патрон, уперев ее прикладом в землю придать ей наклон около 50 градусов. После этого шомпол вставляется в ствол, наводка уточняется и производится выстрел.

    При встрече с преградой под действием инерции детонатор резко движется вперед, накалывая на ударник. Это вызывает его подрыв, затем срабатывает промежуточный детонатор, вызывая взрыв основного заряда.

    Характеристики винтовочной гранаты Gewehrgranate M.14

    Масса гранаты, г
    900
    Масса заряда, г (тип ВВ)
    70 (тринитротолуол)
    Дальность метания, м
    150
    Радиус разлета осколков, м
    45

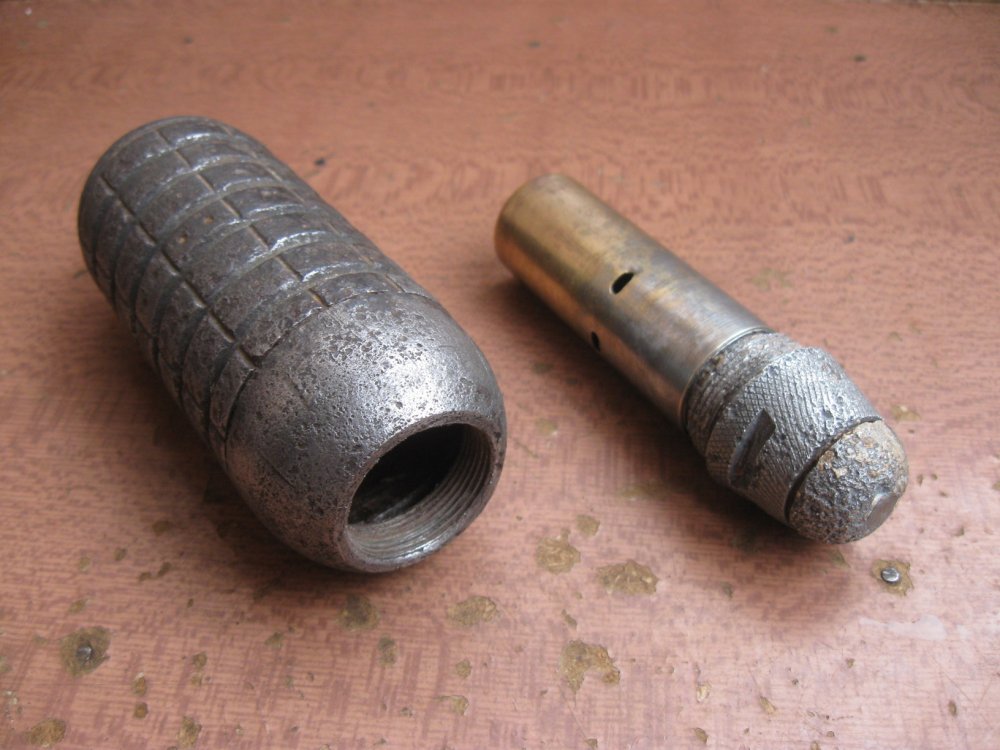

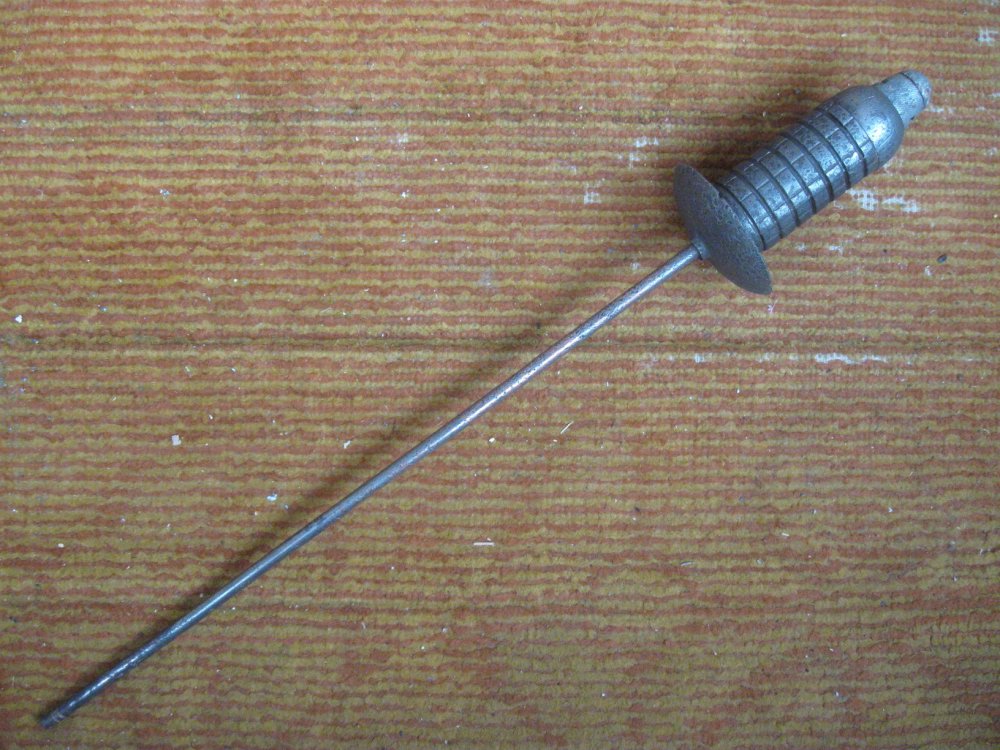

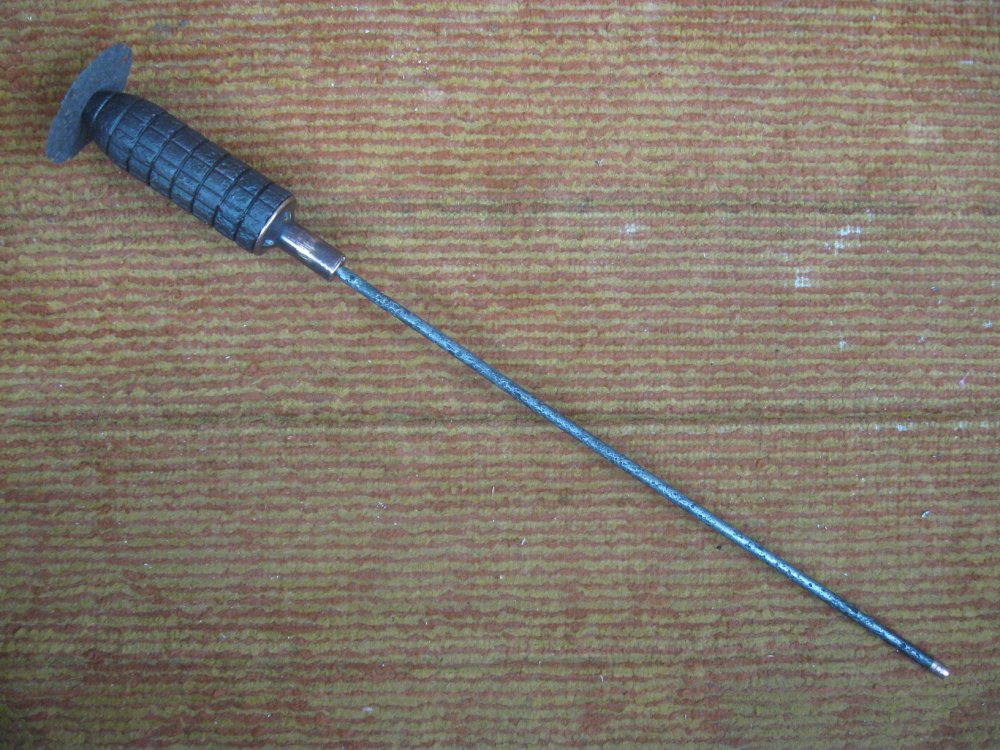

    Изображения:

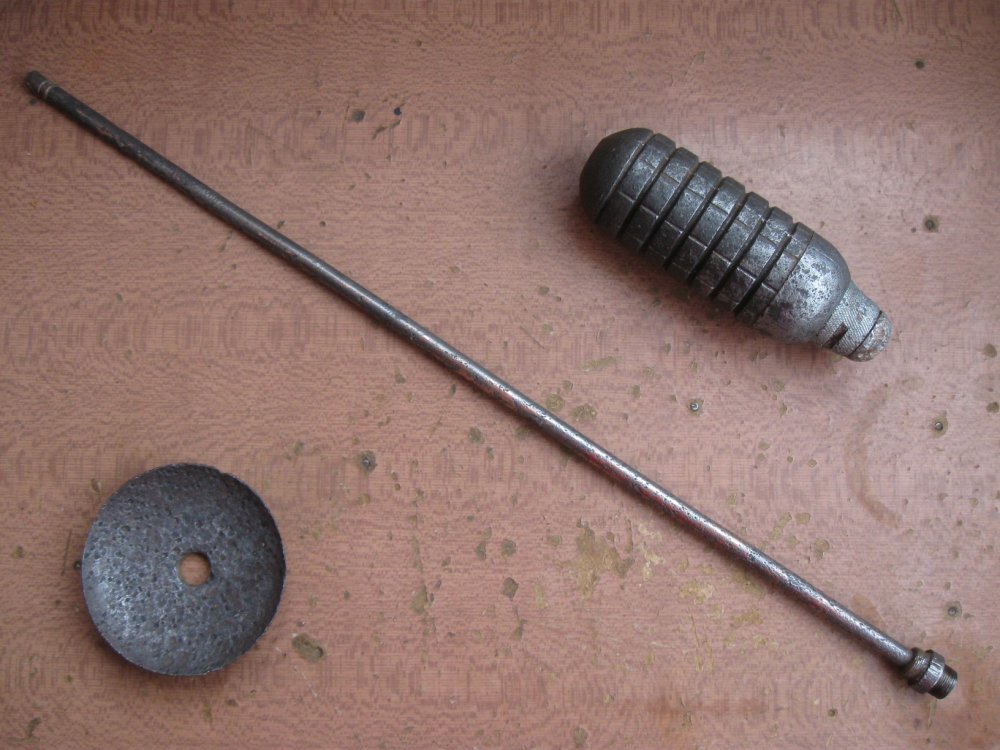

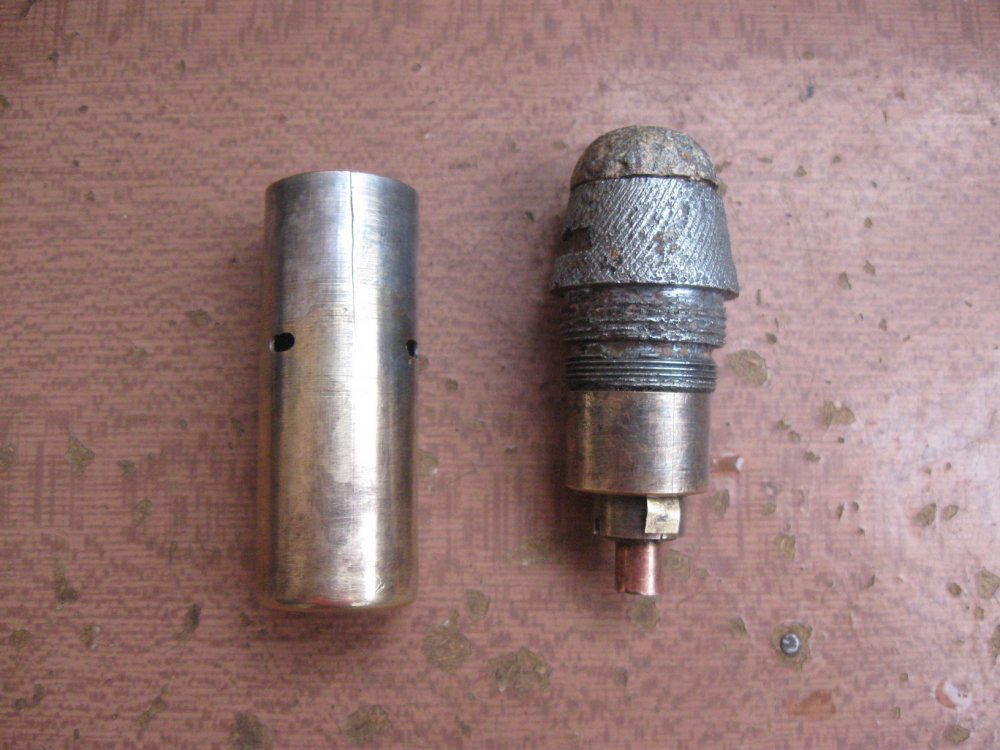

    Gewehrgranate M (4).jpg
    Gewehrgranate M (5).jpg
    Gewehrgranate M (6).jpg
    Gewehrgranate M (7).jpg
    663, REY и votaga нравится это.
  4. E.Sibert

    E.Sibert Oberst

    Сообщения:
    12.410
    Адрес:
    Львов

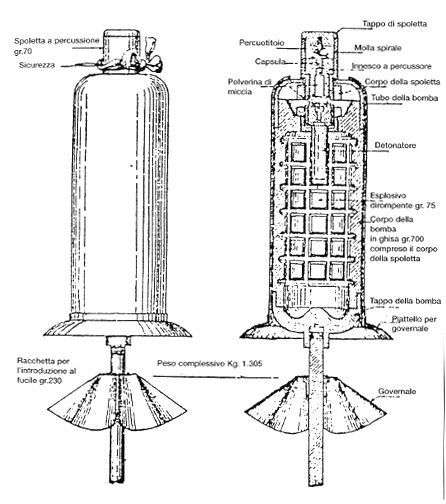

    Винтовочная граната Gewehrgranate M.16

    Эта граната специально сконструирована для применения в качестве винтовочной.

    Представляет собой довольно продуманную и оправданно сложную конструкцию. Действие гранаты ударное и мгновенное.

    Граната состоит из цилиндрического чугунного корпуса с гладкой внешней поверхностью и внутренней подрезкой (насечка квадратами). В верхней части выполнено отверстие под взрыватель, в нижней же – отверстие для крепления шомпола. Нижняя часть корпуса имеет также стабилизирующую поверхность в виде металлической юбки.

    Шомпол представляет собой металлический стержень с надетым на него стабилизатором из листового металла.

    Заряд взрывчатого вещества размещен в корпусе.

    Взрыватель типа GR70 размещен в головной части и состоит из корпуса, пробки, ударника, предохранительной пружины, предохранительной ленты и капсюля. В самом корпусе гранаты имеется пороховая камера и установлен детонатор.

    При хранении и перевозке ударник удерживается от перемещения лентой-предохранителем, обвязанной с внешней стороны корпуса взрывателя. Перед выстрелом лента снимается.

    Для выстрела гранатой необходимо зарядить в винтовку «манлихер» обр 1895 г. холостой патрон, уперев ее прикладом в землю придать ей наклон около 50 градусов. После этого шомпол вставляется в ствол, наводка уточняется и производится выстрел.

    В момент контакта с преградой ударник, преодолевая сопротивление пружины, накалывает капсюль, луч огня капсюля проникает в пороховую камеру, вызывая возгорание пороха. Это приводит к подрыву детонатора и вслед за ним всего заряда.

    Граната весьма эффективна и достаточно безопасна благодаря наличию ленты-предохранителя и предохранительной пружины.

    Характеристики винтовочной гранаты Gewehrgranate M.16

    Масса гранаты, г
    1305
    Масса заряда, г (тип ВВ)
    75 (аммонал)
    Дальность метания, м
    150
    Радиус разлета осколков, м
    35

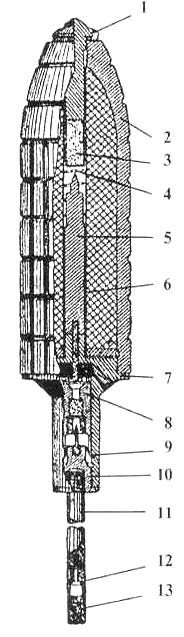

    Изображения:

    663, REY, votaga и ещё 1-му нравится это.
  5. E.Sibert

    E.Sibert Oberst

    Сообщения:
    12.410
    Адрес:
    Львов

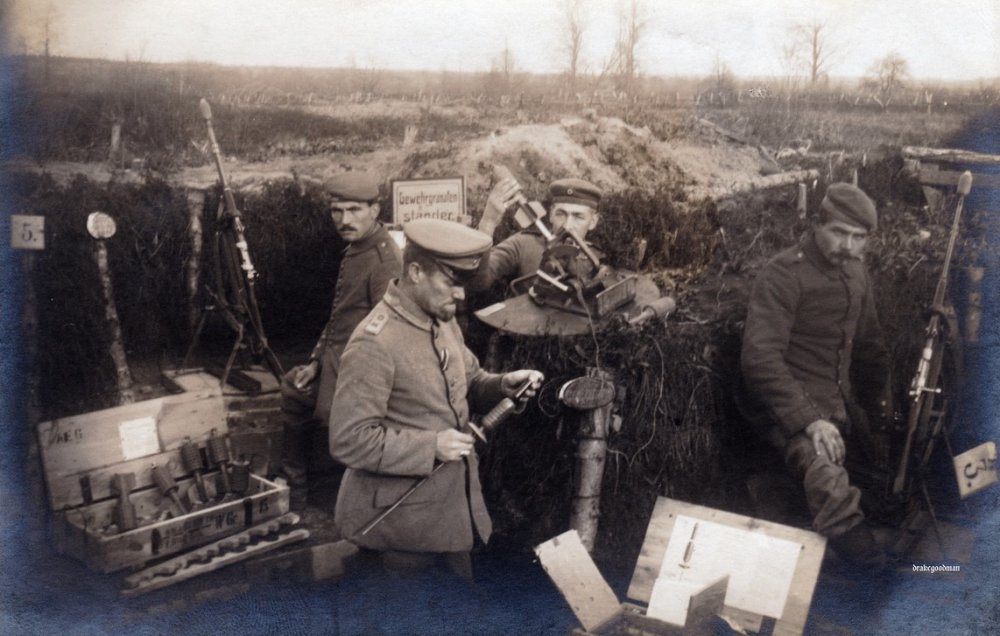

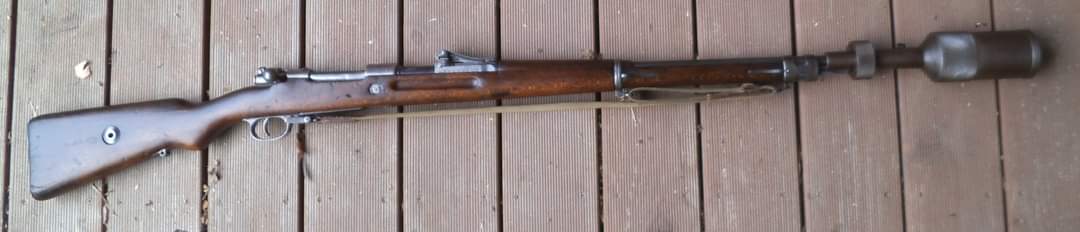

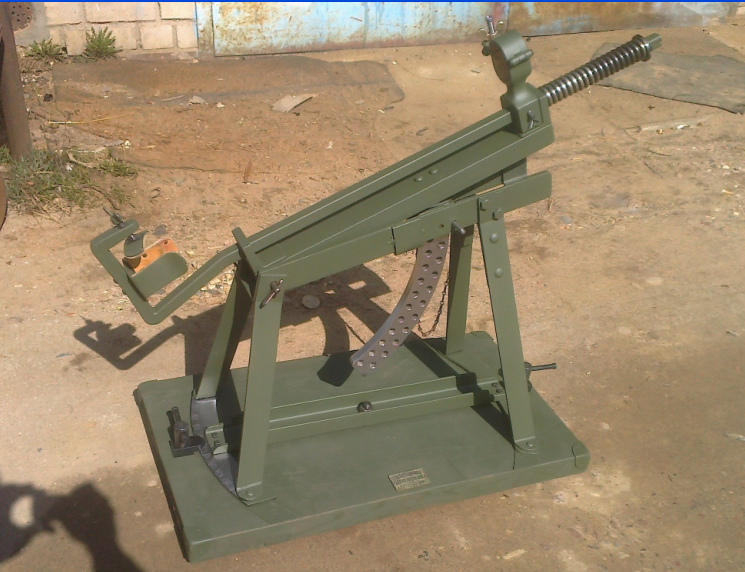

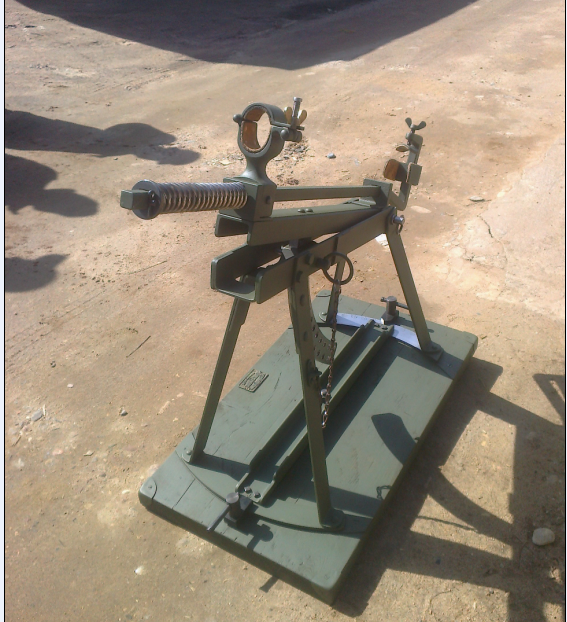

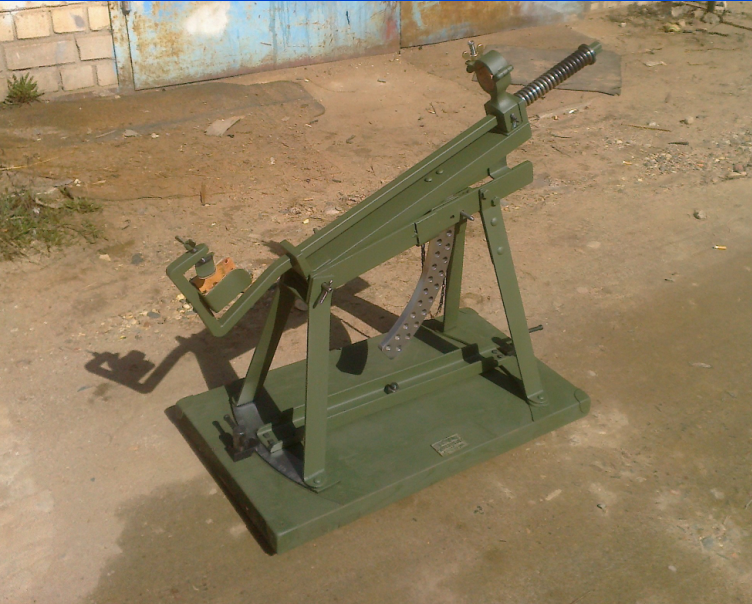

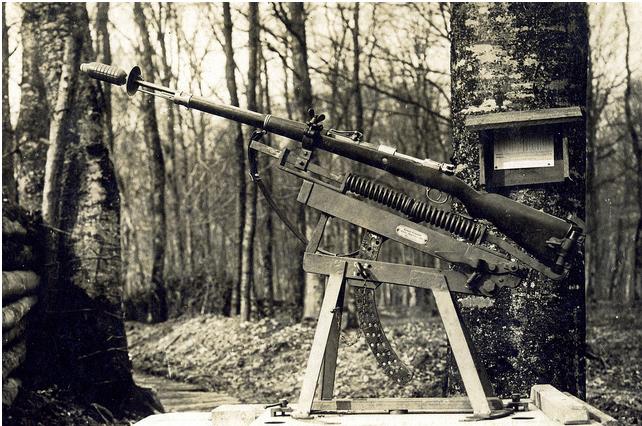

    Из практического применения...


    Изображения:

    663, REY и votaga нравится это.
  6. votaga

    votaga General-leutnant

    Сообщения:
    30.052

    663, REY, ALEKS81 и 2 другим нравится это.
  7. E.Sibert

    E.Sibert Oberst

    Сообщения:
    12.410
    Адрес:
    Львов

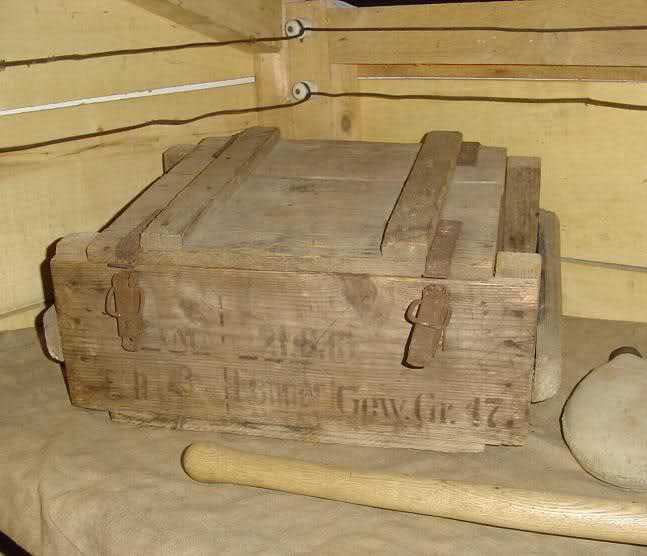

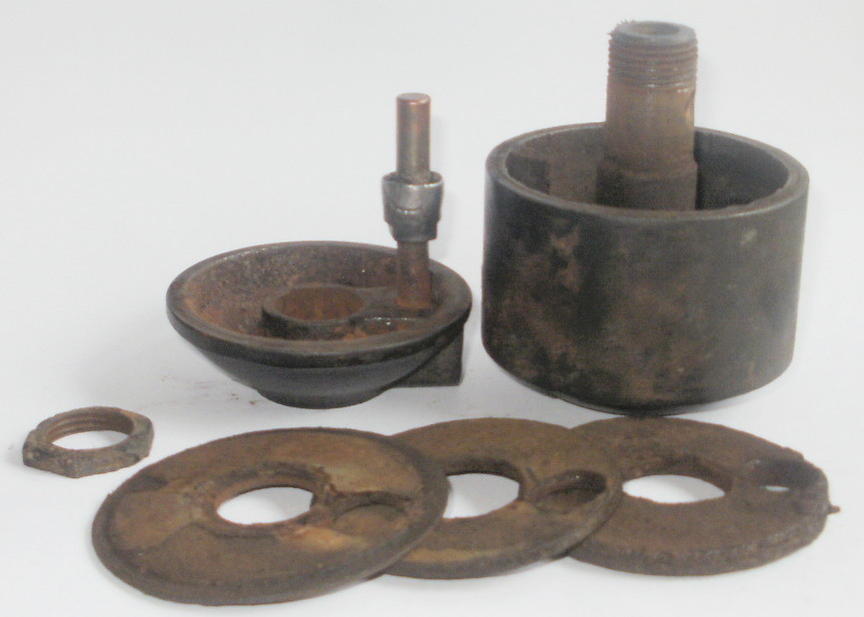

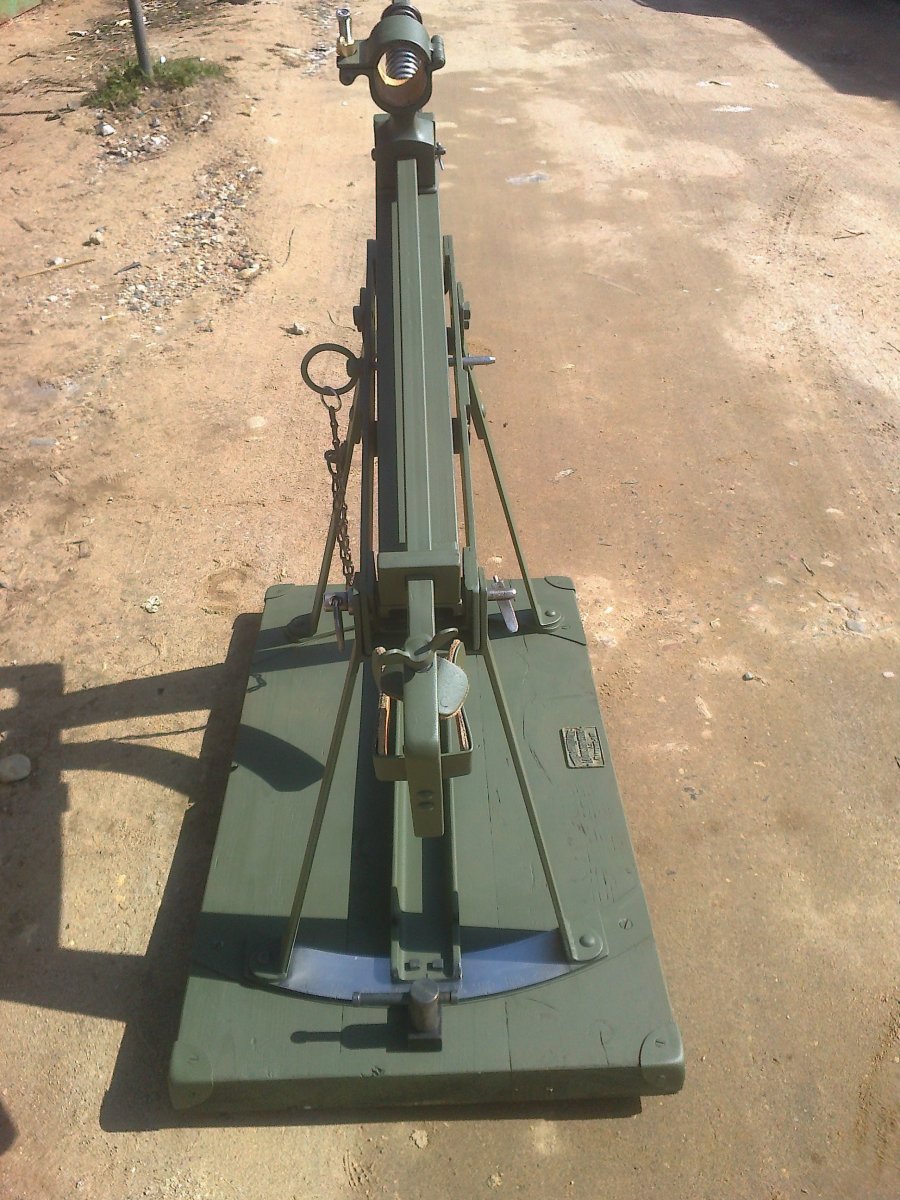

    Изображения:

    663, REY и votaga нравится это.
  8. votaga

    votaga General-leutnant

    Сообщения:
    30.052

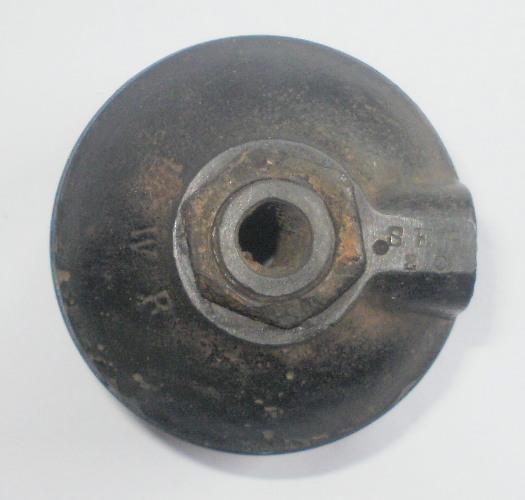

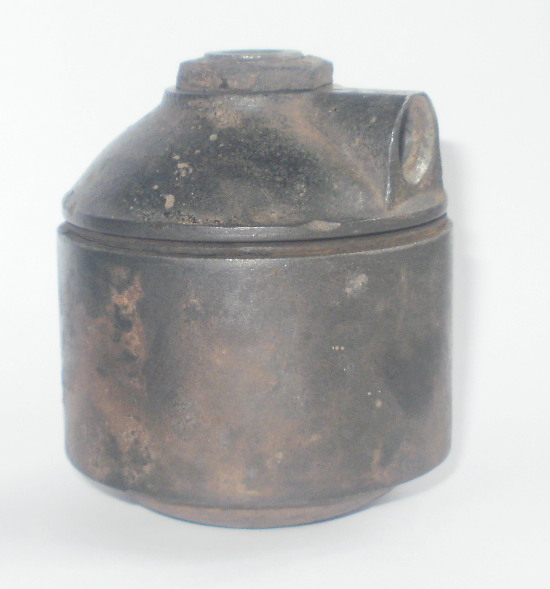

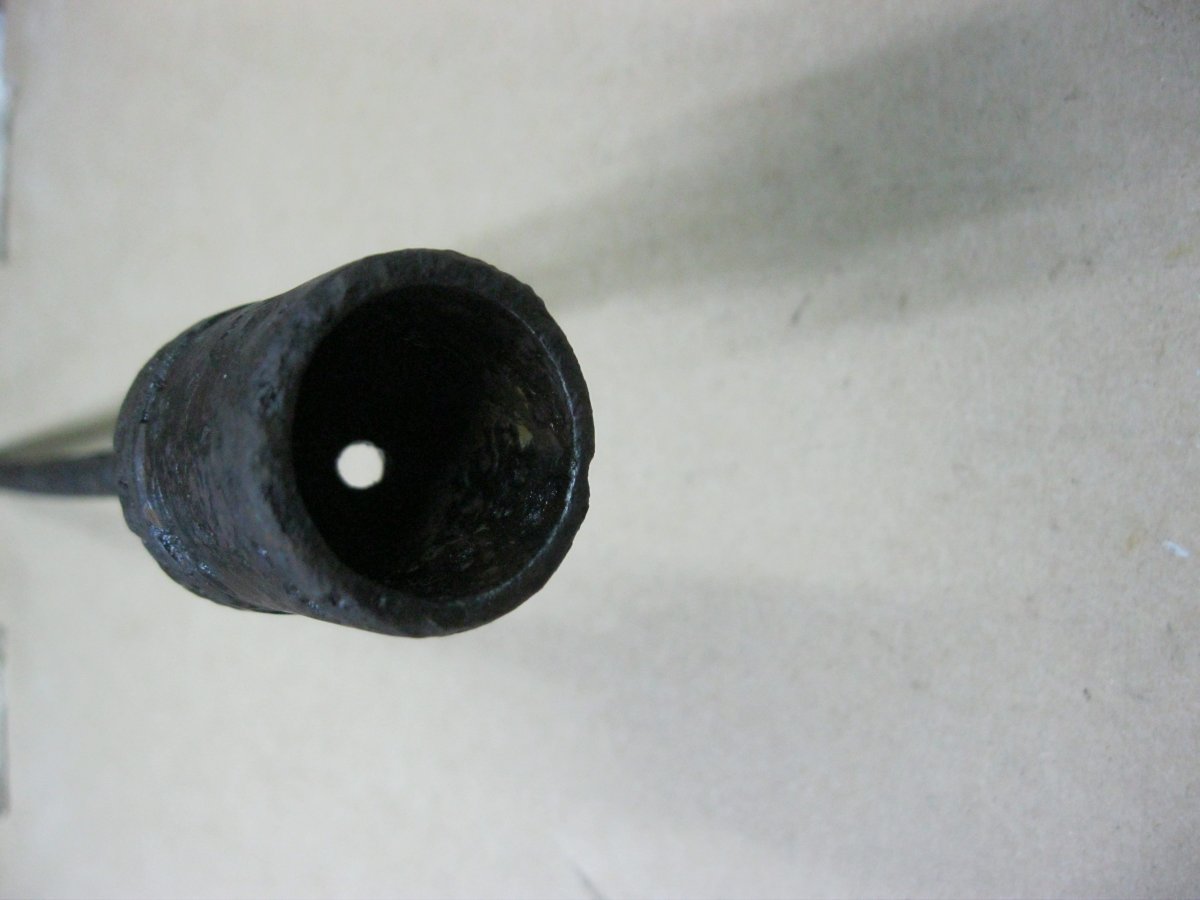

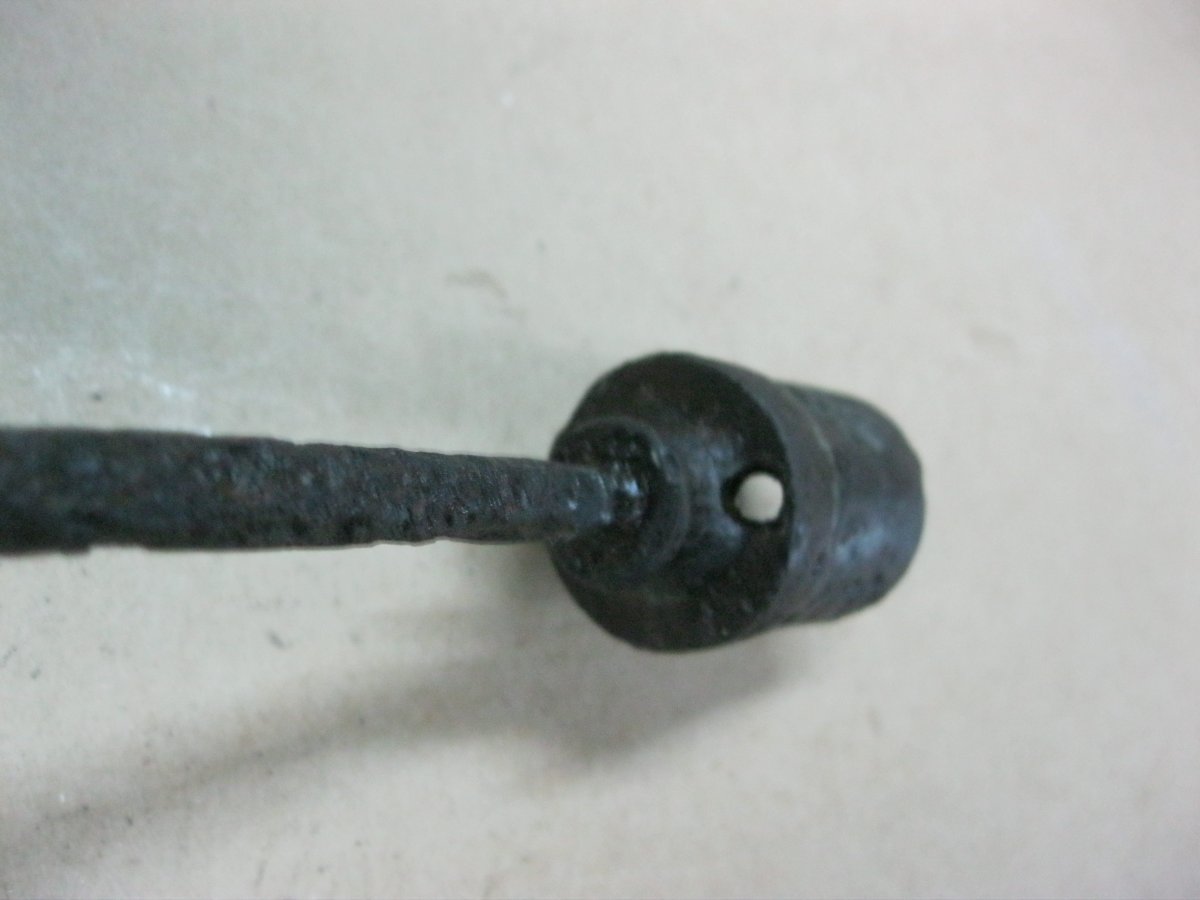

    Это донышко от австрийской осветилки. Алюминиевый корпус утрачен по времени или скорее сработка.

    REY и E.Sibert нравится это.
  9. E.Sibert

    E.Sibert Oberst

    Сообщения:
    12.410
    Адрес:
    Львов

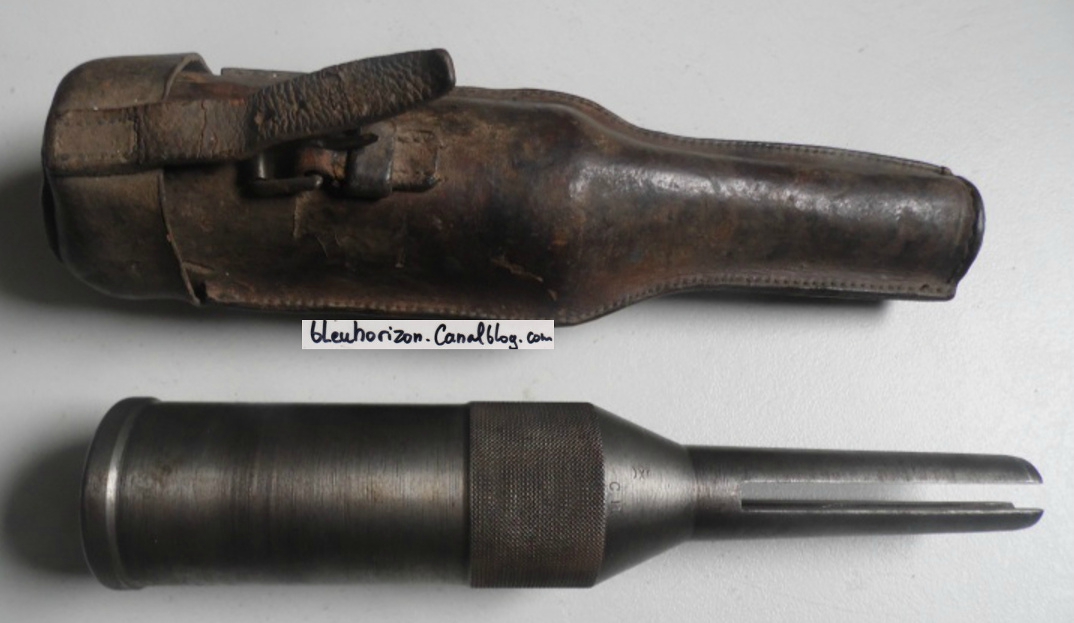

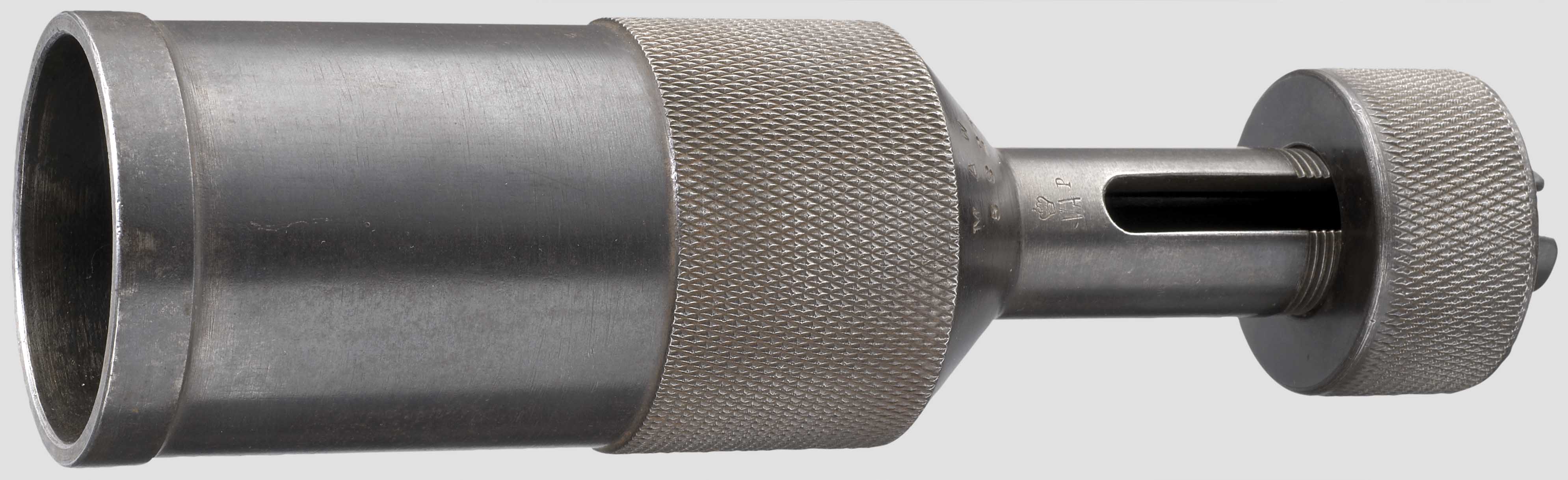

    Может имеете фото комплектной гранаты? Интересная конструкция.

    REY нравится это.
  10. votaga

    votaga General-leutnant

    Сообщения:
    30.052
    250RIR и E.Sibert нравится это.
  11. Yuriy1

    Yuriy1 Obergefreiter

    Рейтинг:
    2
    Отзывов:
    12
    Лоты
      на продаже:
    1
      проданные:
    23
    Сообщения:
    67
    Адрес:
    Україна.

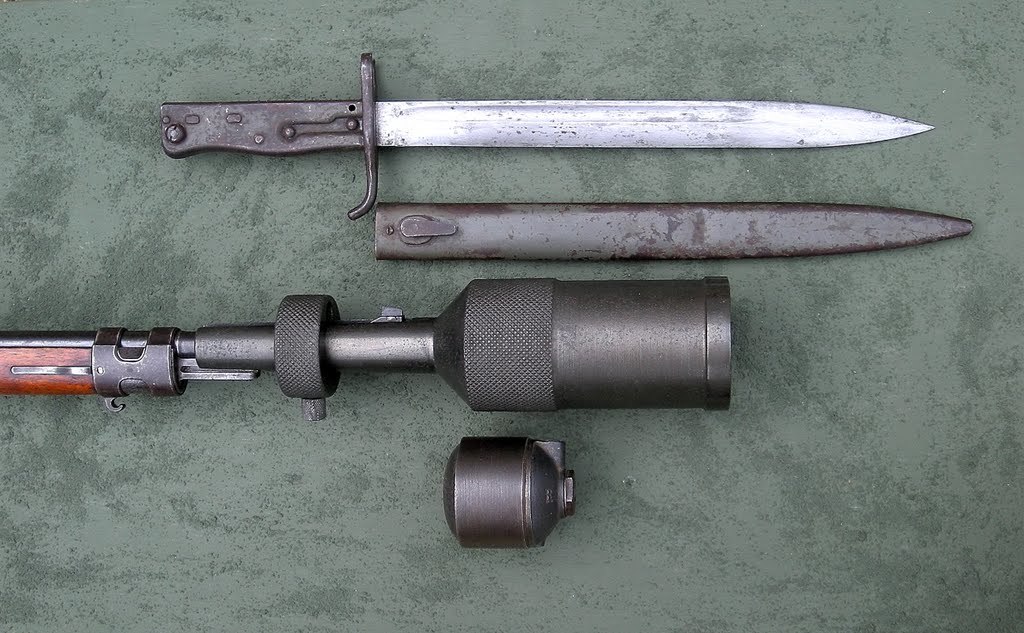

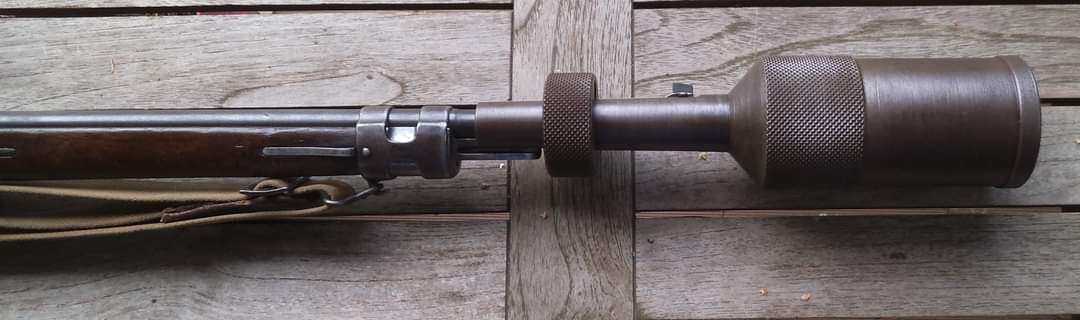

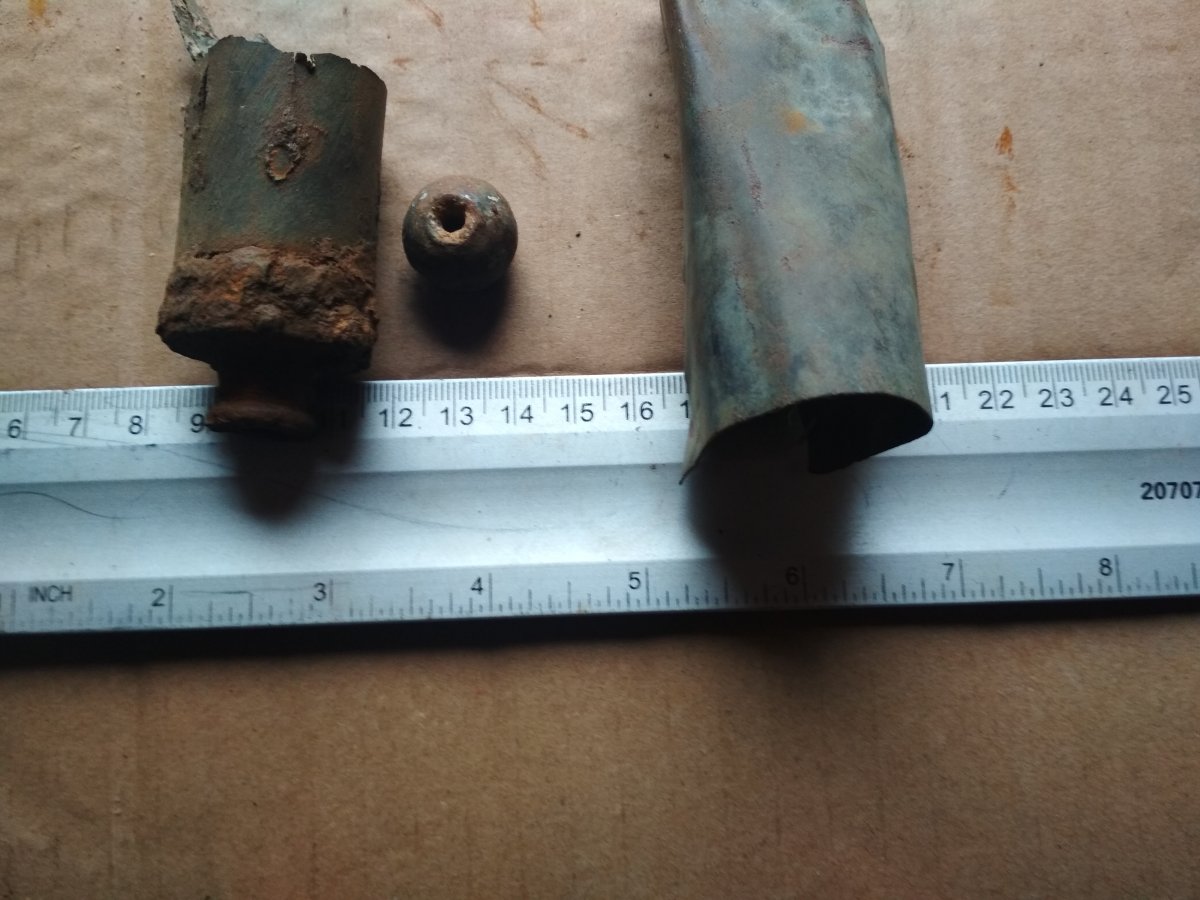

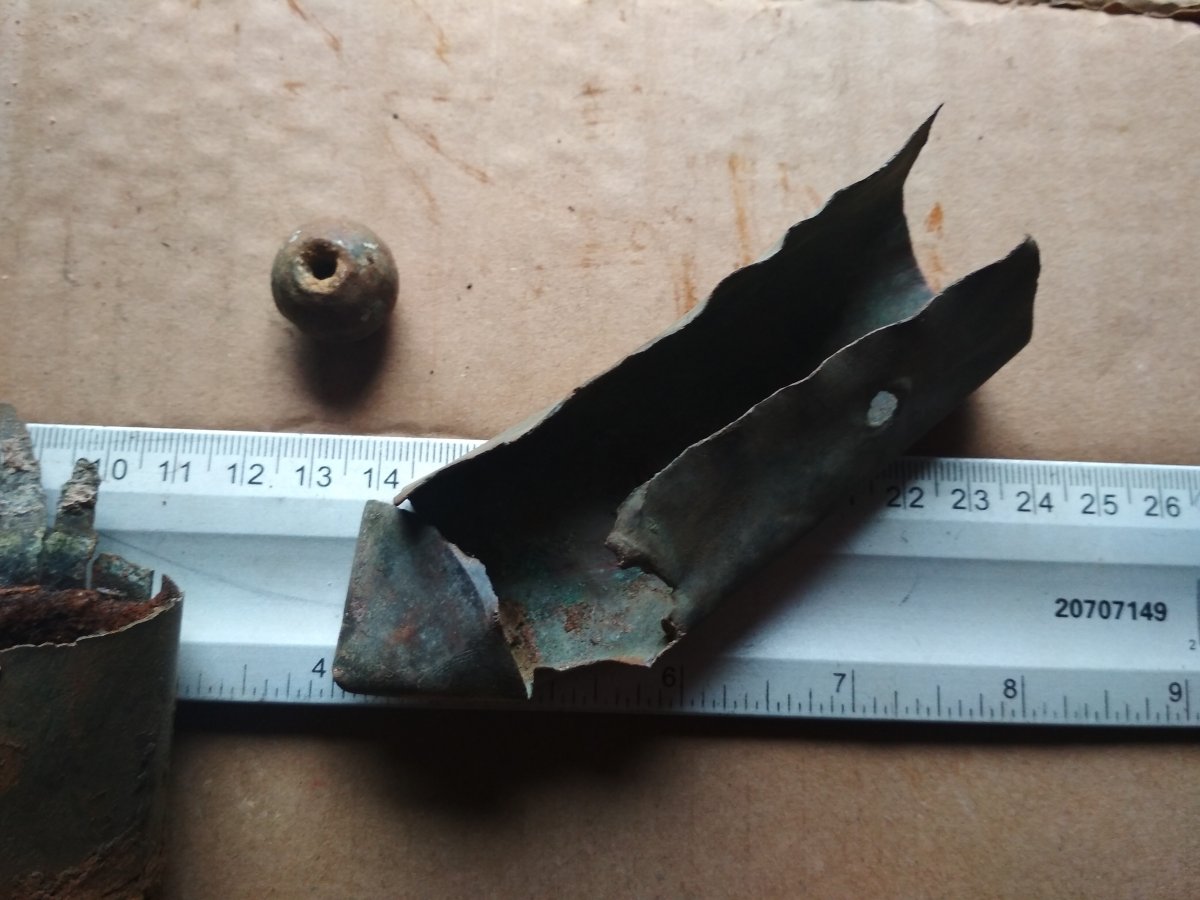

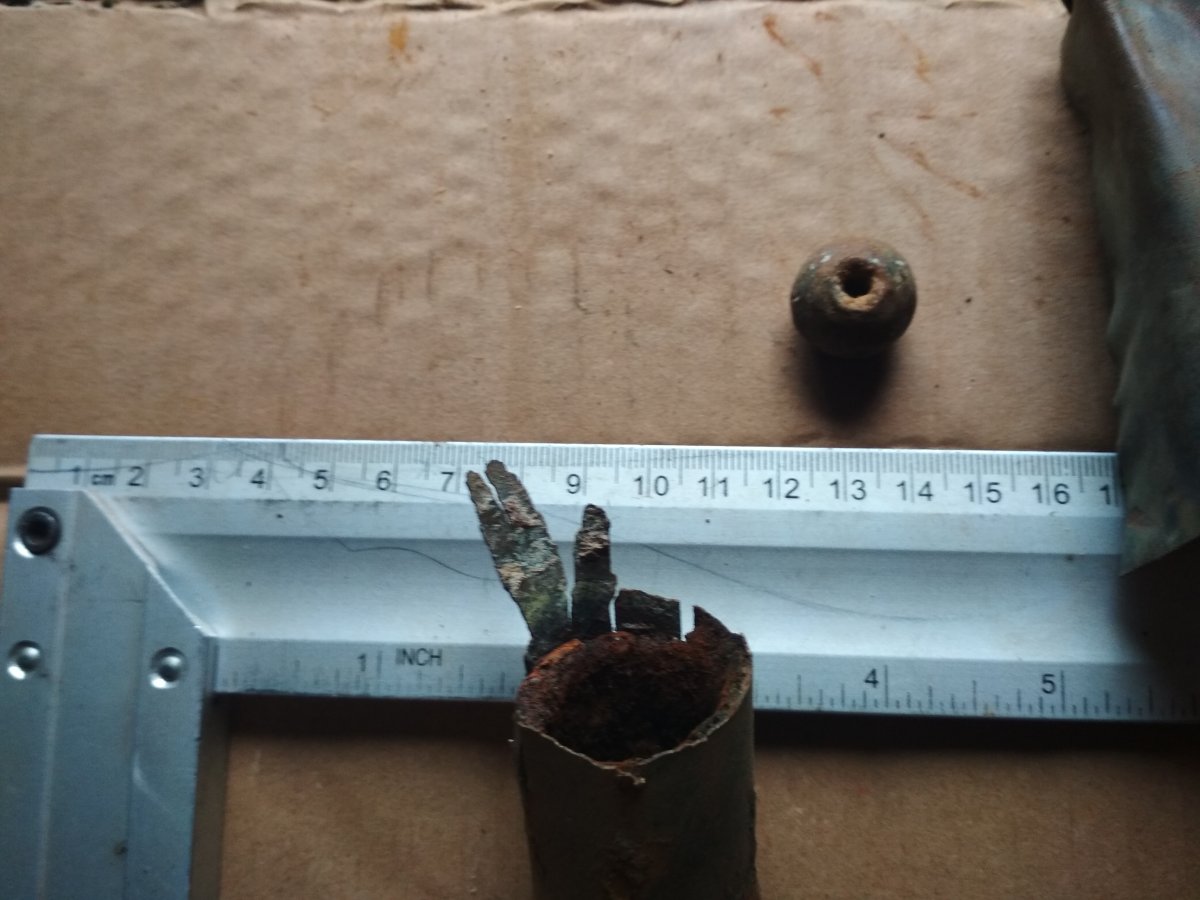

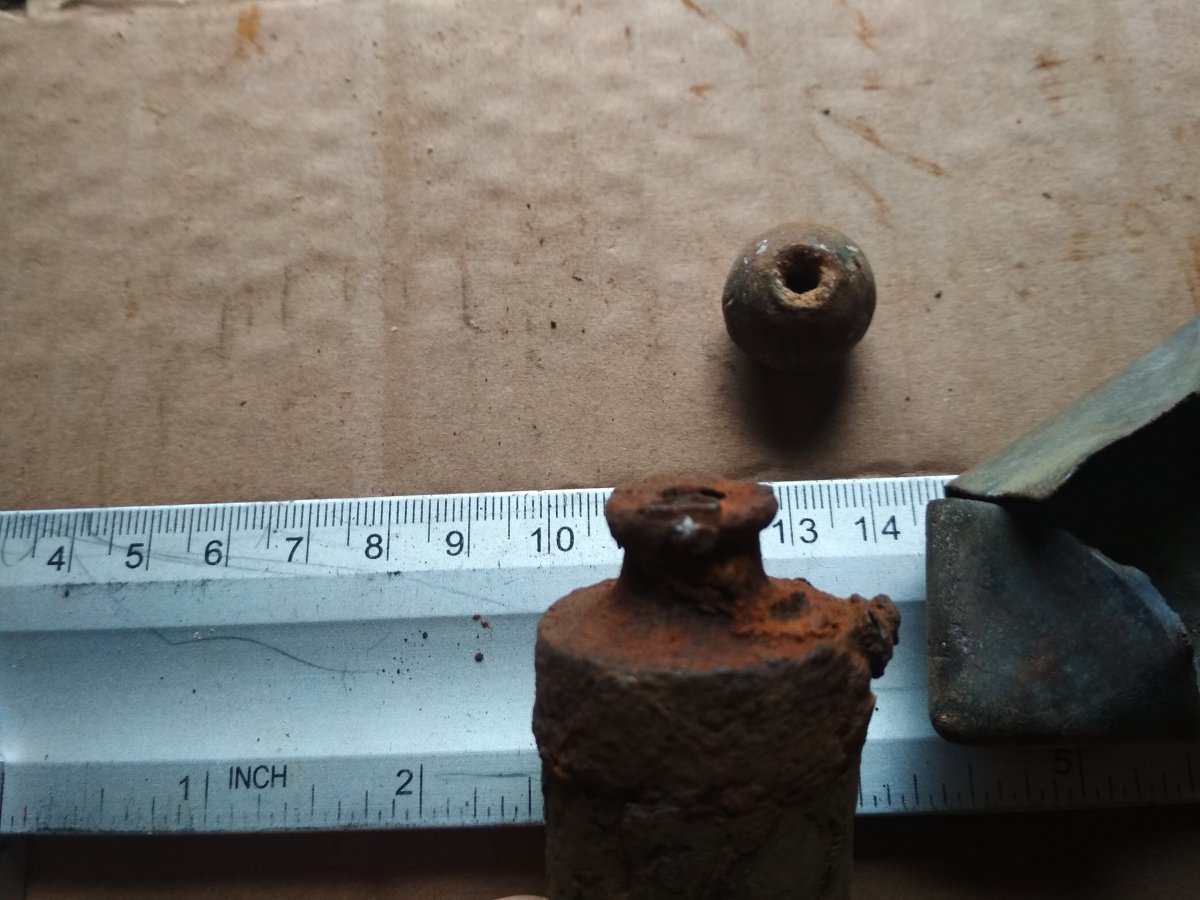

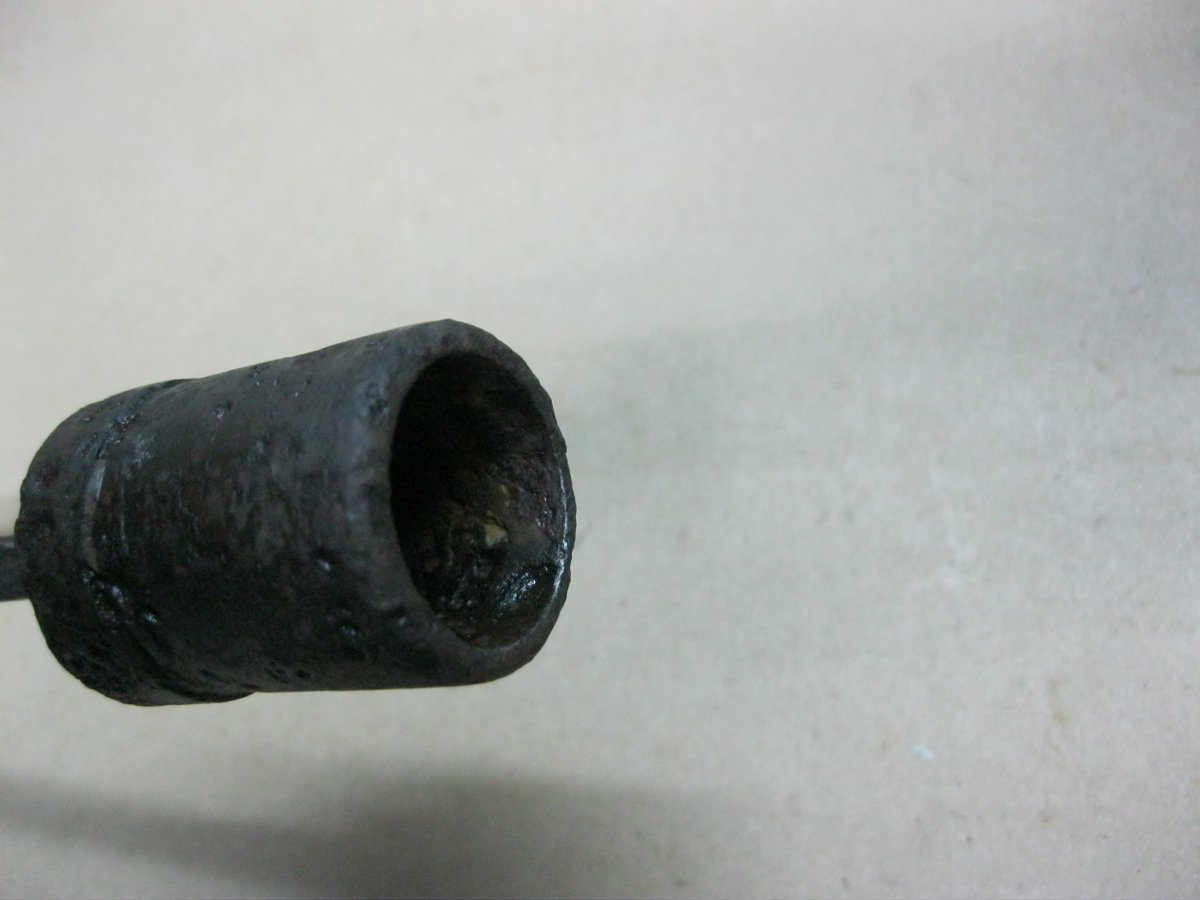

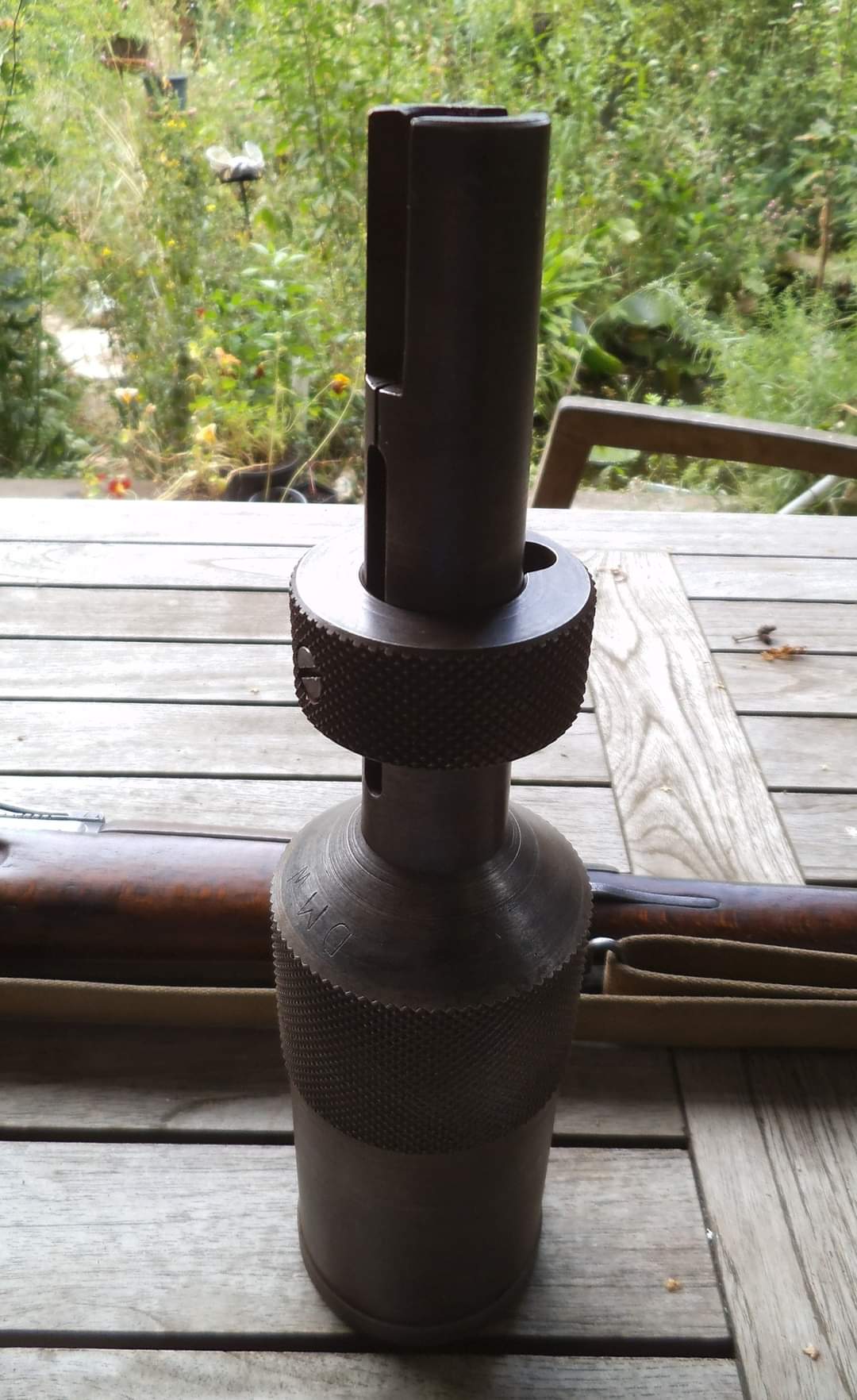

    Трохи не комлектна,але хоч шось.

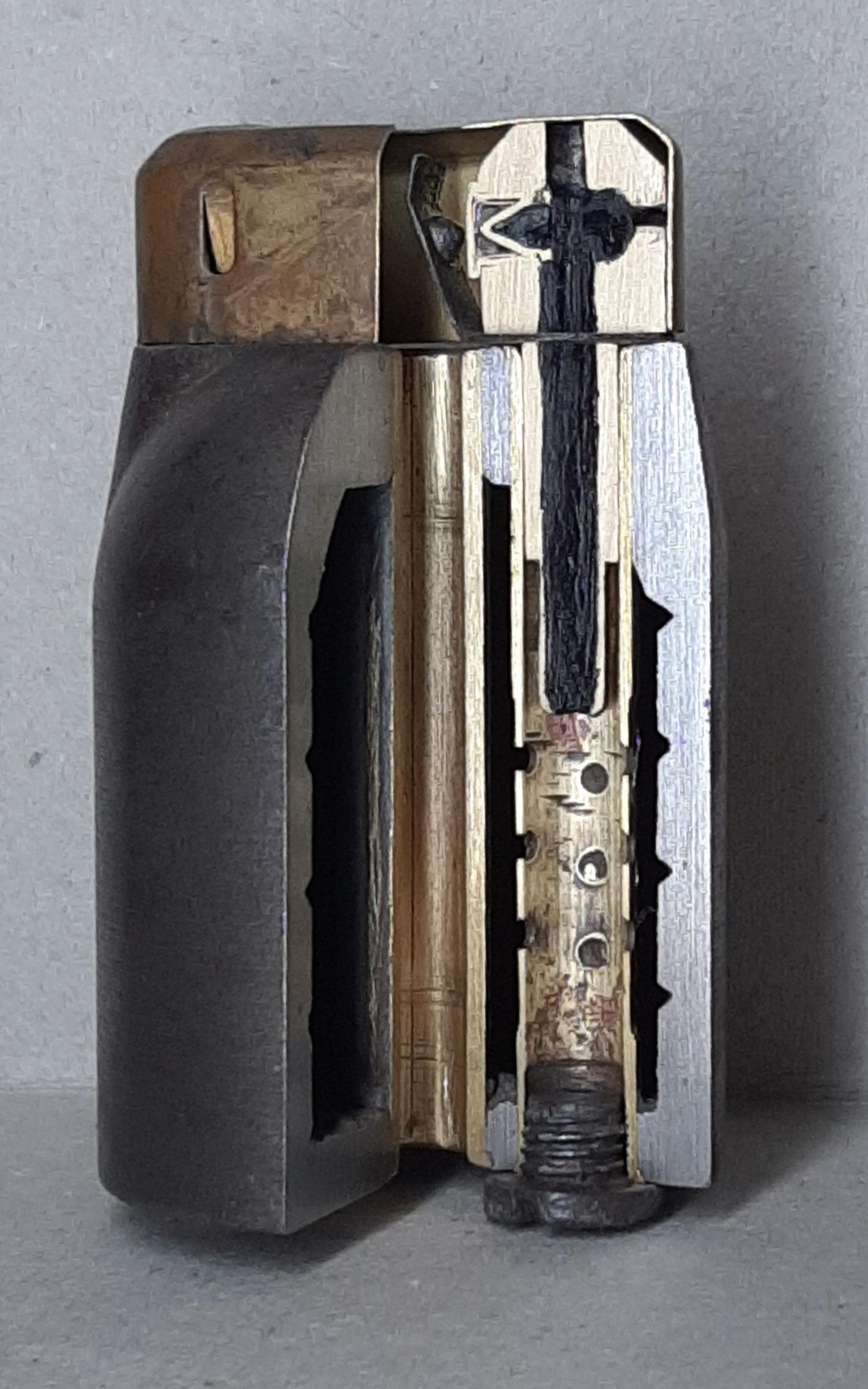

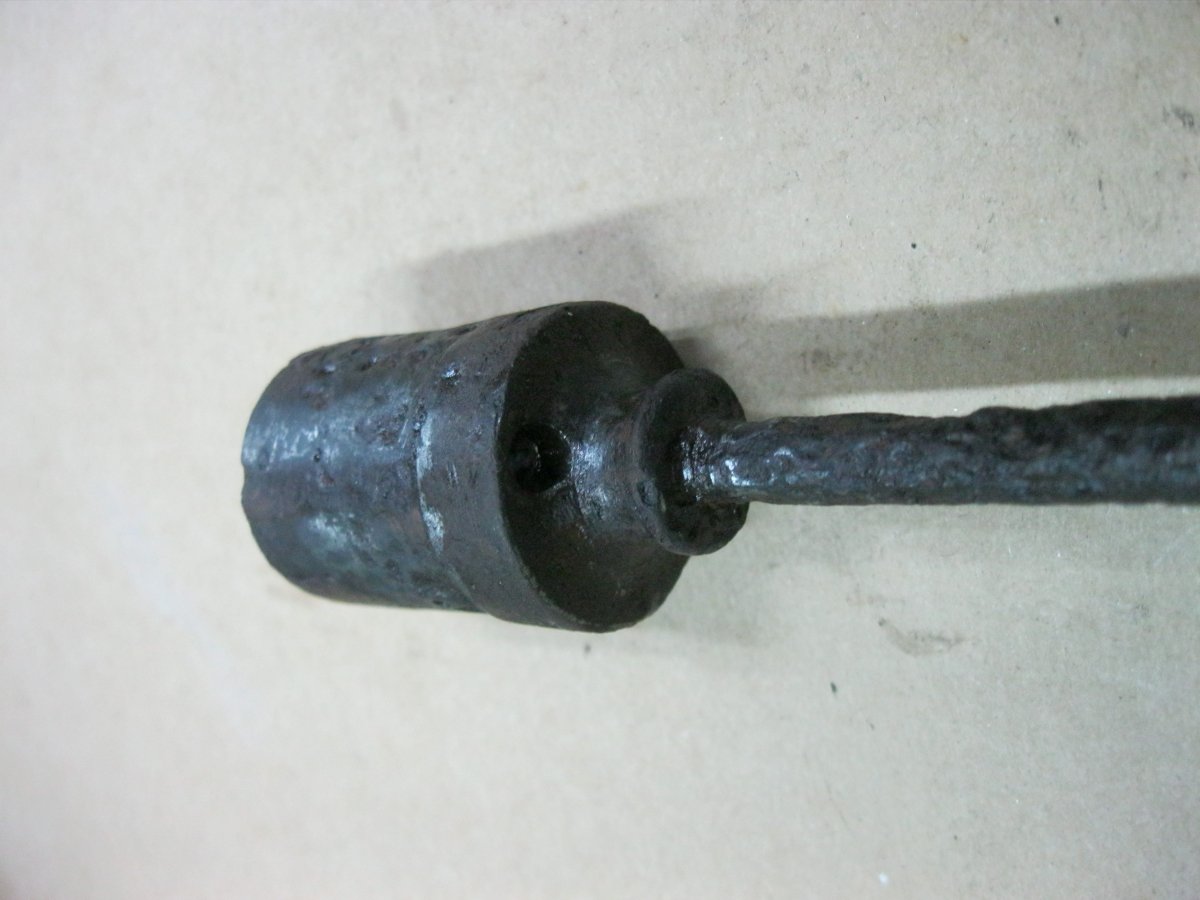

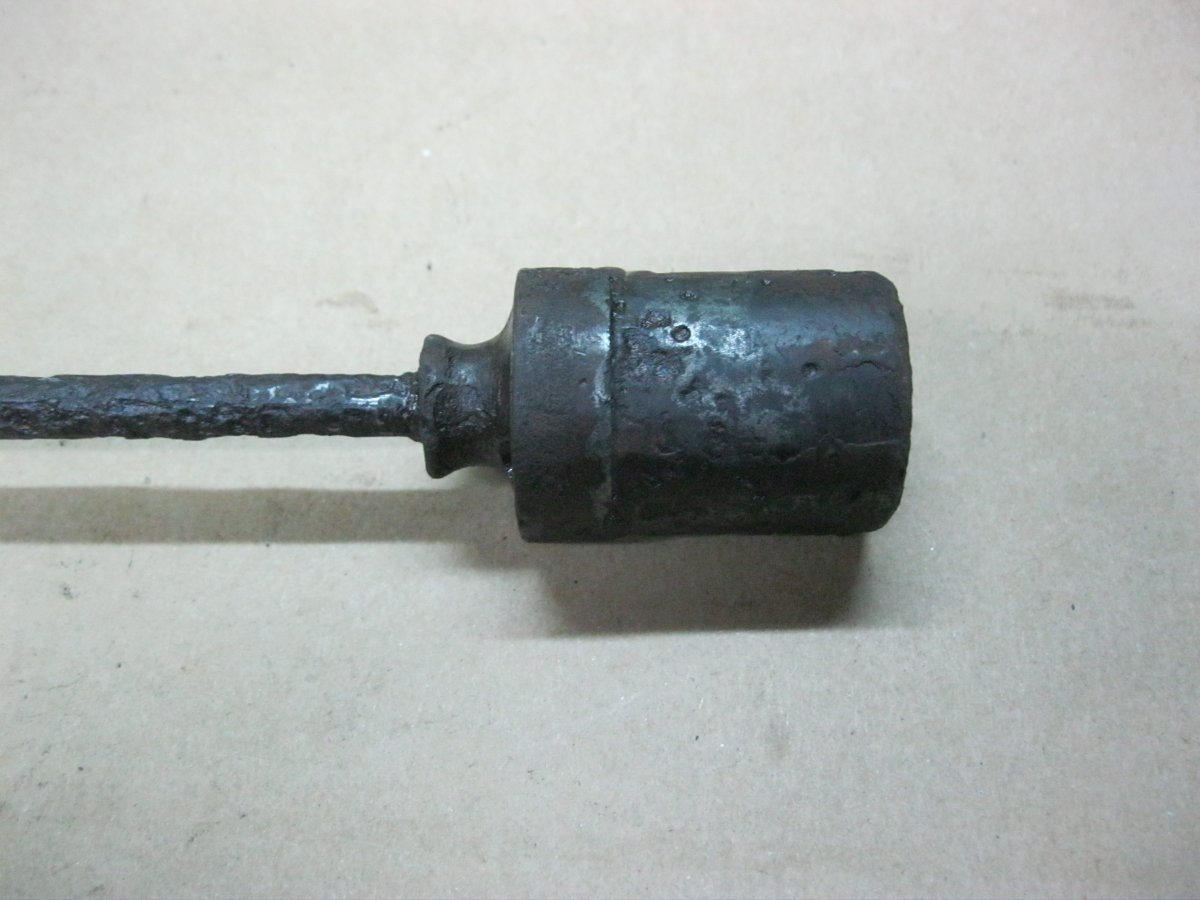

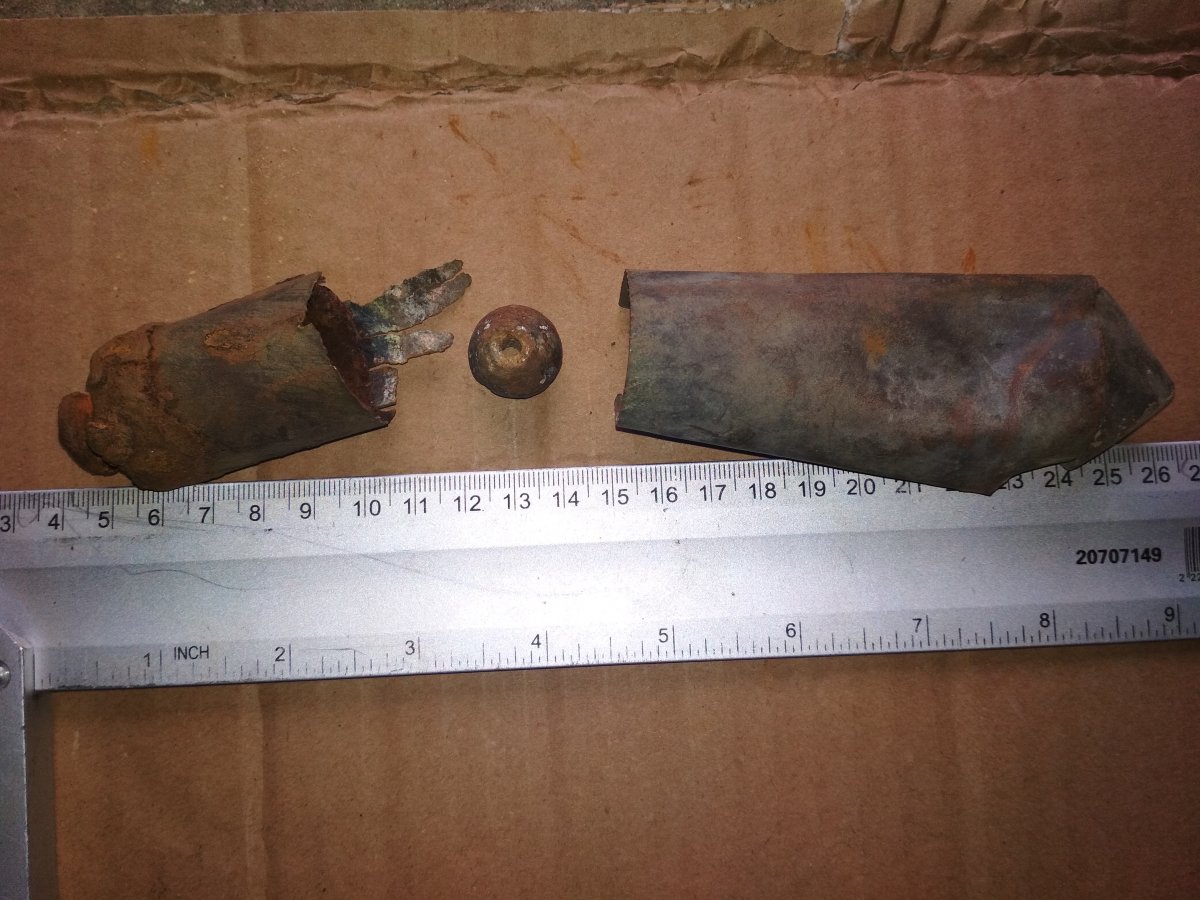

    Изображения:

    E.Sibert, 663 и votaga нравится это.
  12. 250RIR

    250RIR Stabsfeldwebel

    Сообщения:
    831
    Адрес:
    Беларусь
    Добрага дня.

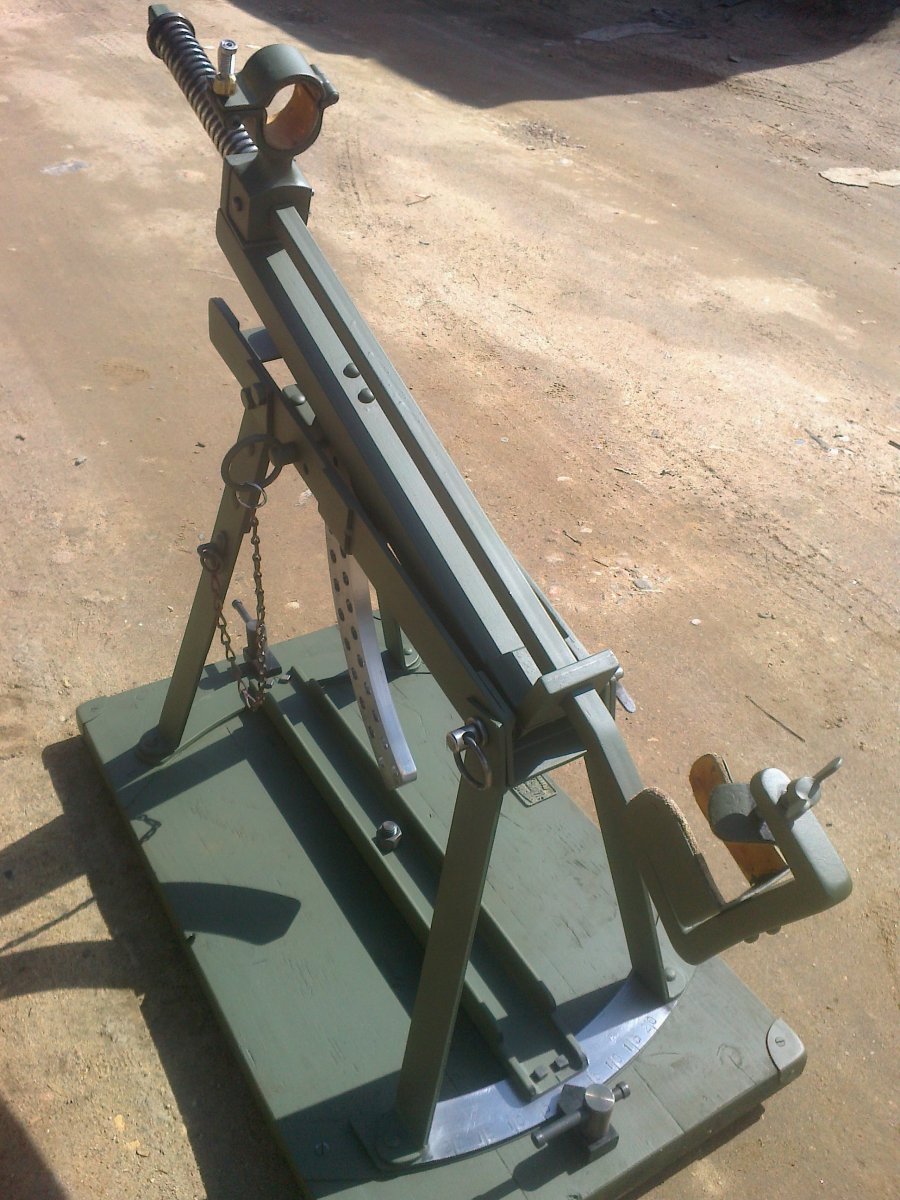

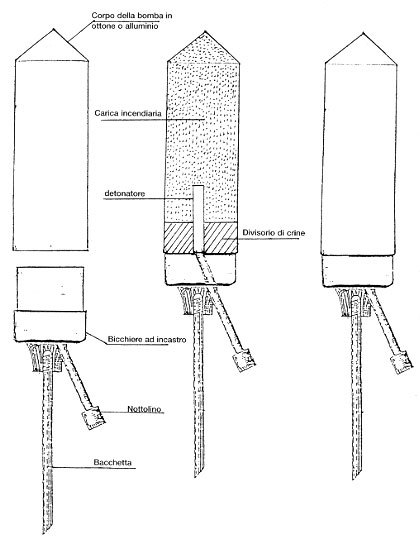

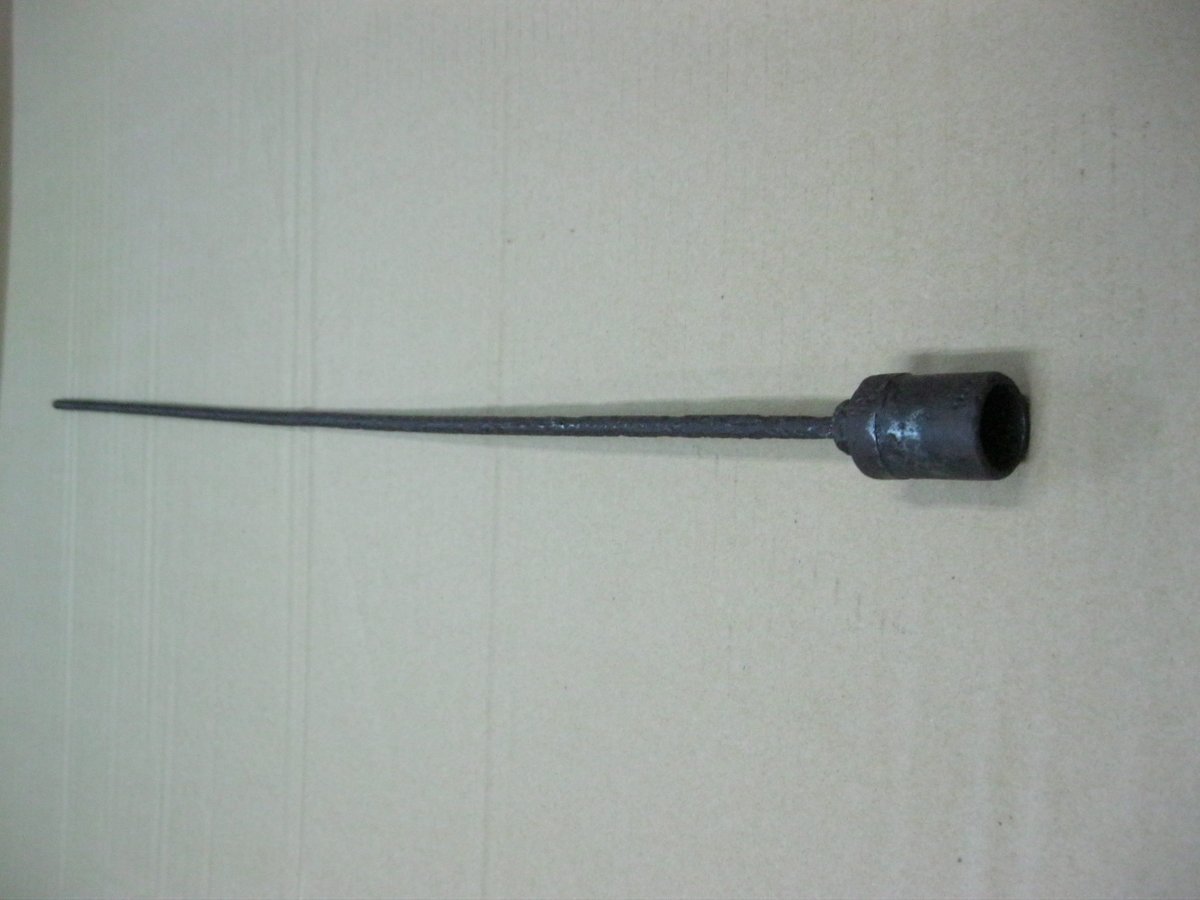

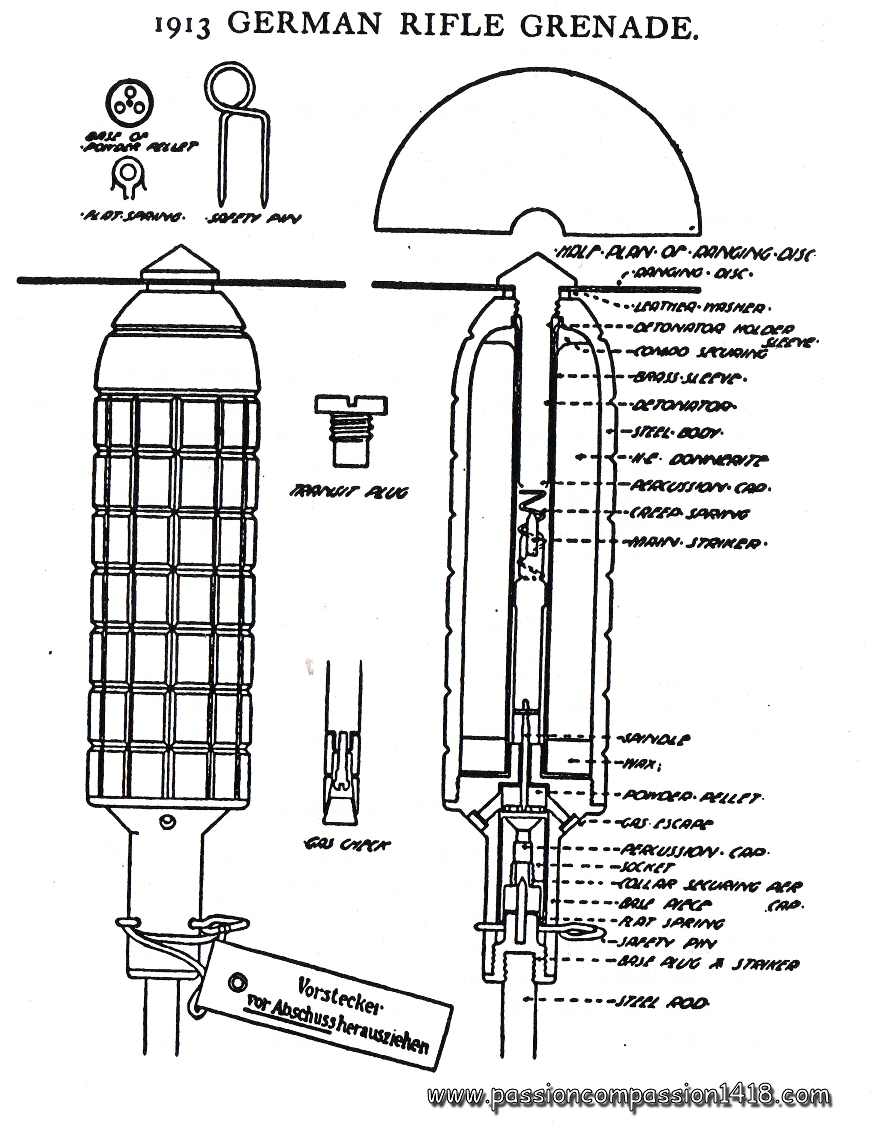

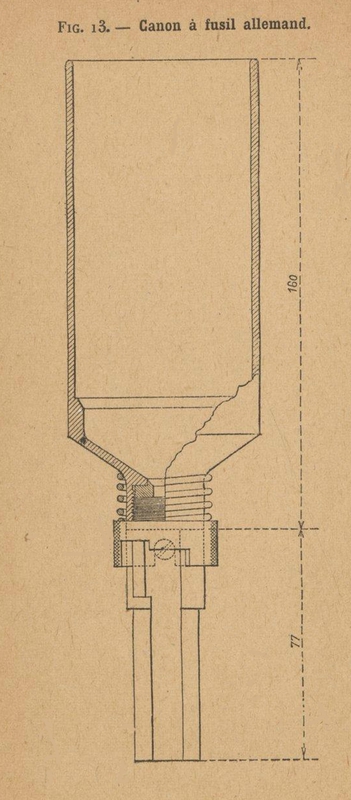

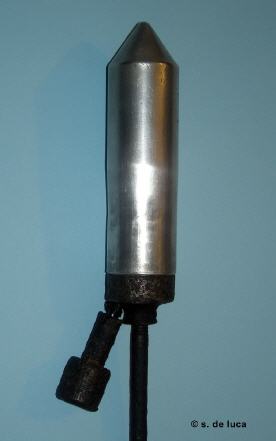

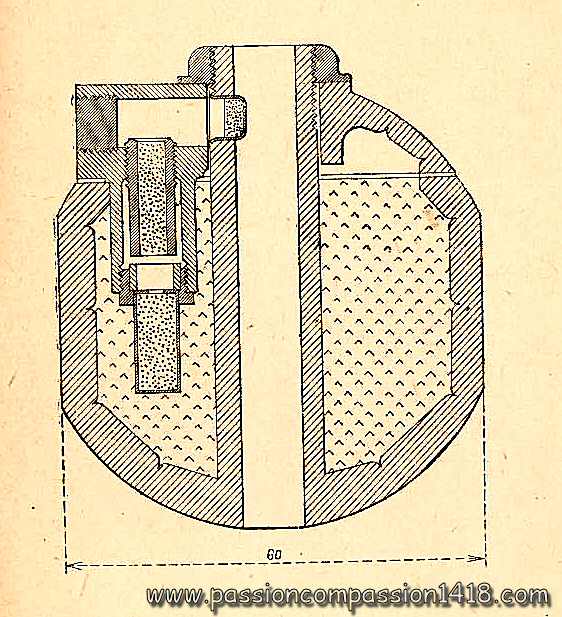

    Добавлю общий вид и повторю схему по ссылке от Votaga .

    - З повагою-


    Изображения:

    Termite Zeitzundergewehrgranate.jpg
    Termte Z.Z Gew.Gr. Schema.jpg
    votaga и E.Sibert нравится это.
  13. votaga

    votaga General-leutnant

    Сообщения:
    30.052
    Это реставрация?
    Алюминий похоже блестит.

    250RIR нравится это.
  14. E.Sibert

    E.Sibert Oberst

    Сообщения:
    12.410
    Адрес:
    Львов
    Тоже думаю, что реставрация. Походу просто полированое железо, надо проварить в щавелевой кислоте и смазать маслом - железо примет пиятный матово-серый цвет.

  15. 250RIR

    250RIR Stabsfeldwebel

    Сообщения:
    831
    Адрес:
    Беларусь
    Доброго времени.

    А это, то-ли с Lexpev, не-то с BOCN. Не помню точно, видел-ли из аллюминия, но из латуни, видел точно. Да и есть она, правда не у меня в подборке. Безмен из нее был, артельно, сделан, но корпус не пострадал.

    - З повагою-
