Garrett AT PRO international

Тема у розділі 'Техніка для пошуку', створена користувачем Полярник, 20 вер 2010.

  1. Вольф

    Вольф СД

    Повідомлення:
    3.973
    И где автономное стоит?

  2. Цікаві лоти

    1. Катушка досталась по наследству. В связи с отсутствием прибора, на работоспособность не проверял. Ра...
      200 грн.
    2. (в наявності 3 шт.)
      Продам або виготовлю під замовлення котушку до металошукача Квазар, Фортуна, Кощей, Гаррет, ТХ-850,...
      1200 грн.
    3. Продам новые поисковые катушки к металлоискателю Vista Gold Gain с частотой 30 кГц. Снайперка Super...
      8115 грн.
    4. Котушка на ремонт. Взагалі працює. Але, при вологості глючить. При згинанню дроту, теж глючить. Вуха...
      500 грн.
    5. Катушка для прибора Макро Рейсер. Покупал вместе с прибором здесь на форуме. Причина продажи , практ...
      1450 грн.
  3. Вольф

    Вольф СД

    Повідомлення:
    3.973
    Резьбы туда и делов то, как в подлокотнике.)

  4. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Відгуків:
    12
    Лоти
      на продажу:
    0
      продані:
    17
    Повідомлення:
    7.558
    Адреса:
    Україна.
    Чуть позже опишу подробно и с фото, что из чего и как делал.

    Олег Рак, Kyzma Odessa та Вольф подобається це.
  5. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Відгуків:
    12
    Лоти
      на продажу:
    0
      продані:
    17
    Повідомлення:
    7.558
    Адреса:
    Україна.
    Там пластик, думаю быстро резьба сорвётся и к тому же всякие винтики удручают, у них способность терятся, падать в снег и траву.

    Олег Рак подобається це.
  6. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Відгуків:
    12
    Лоти
      на продажу:
    0
      продані:
    17
    Повідомлення:
    7.558
    Адреса:
    Україна.
    Подсветка.
    Для начала размышления по подсветке. В начале хотел поставить диодную дорожку на 6 вольт подключив её к штатному питанию, что вполне реально. Пути было два. 1.подключить через герметичную кнопку, включать и выключать когда нужно. 2. подключить таким образом что бы подсветка включалась вместе с апаратом. Второй способ отпал как прожора питания, одним словом не экономно. Первый способ куда ещё не шло, можно приспособить. Я же взял третий автономный способ.
    С критикой попрошу удержаться пока не опишу всё полностью, что бы я не упустил какую деталь.
    К делу.

    Олег Рак подобається це.
  7. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Відгуків:
    12
    Лоти
      на продажу:
    0
      продані:
    17
    Повідомлення:
    7.558
    Адреса:
    Україна.

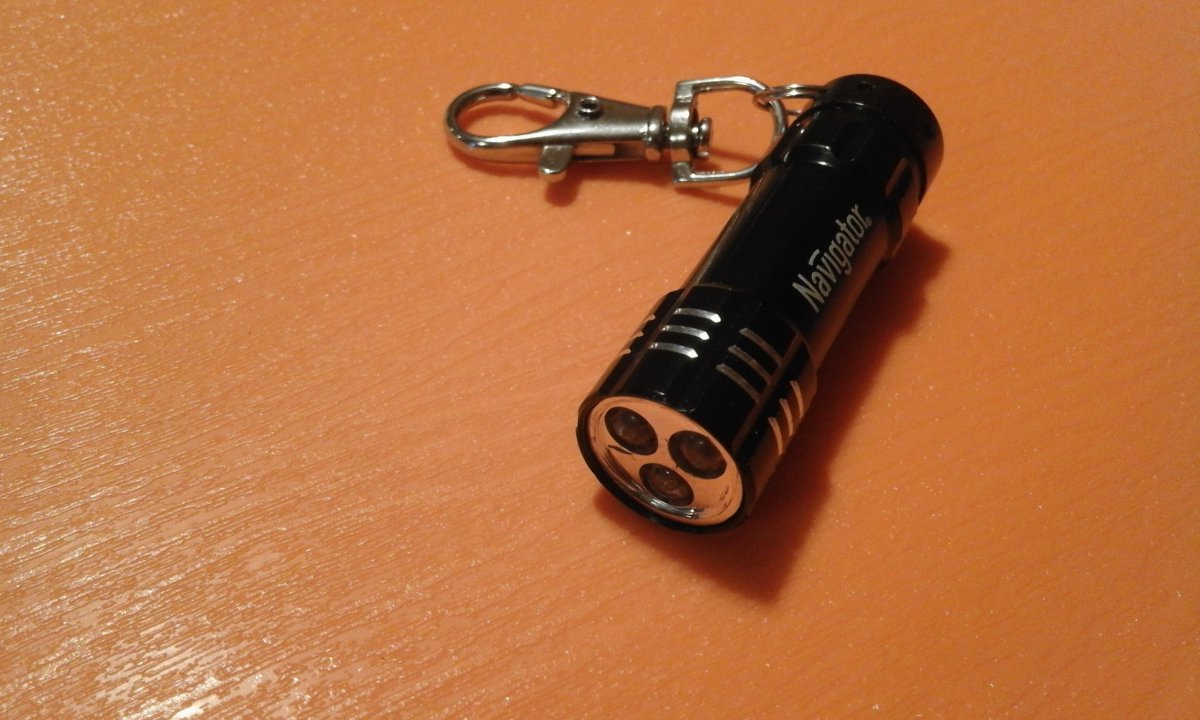

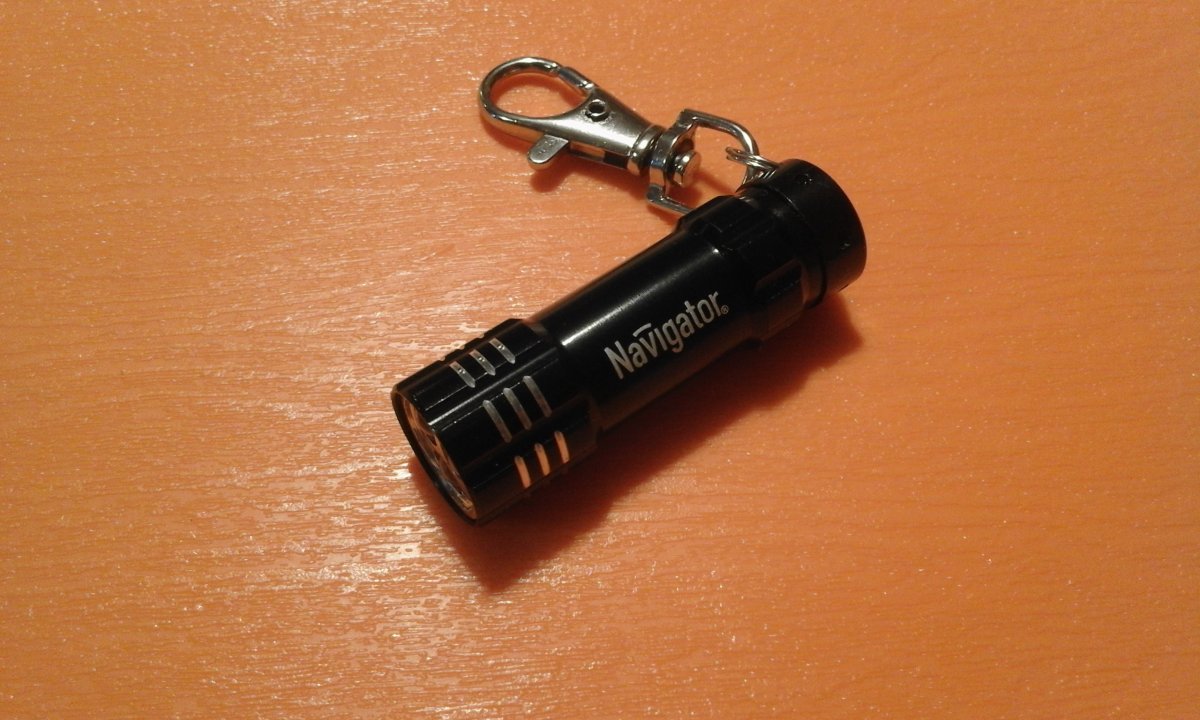

    Исходником для работы послужил фонарик. Корпус алюминий, кнопка водонепроницаемая, компактный.


    Images:

    Олег Рак, paiker та Вольф подобається це.
  8. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Відгуків:
    12
    Лоти
      на продажу:
    0
      продані:
    17
    Повідомлення:
    7.558
    Адреса:
    Україна.

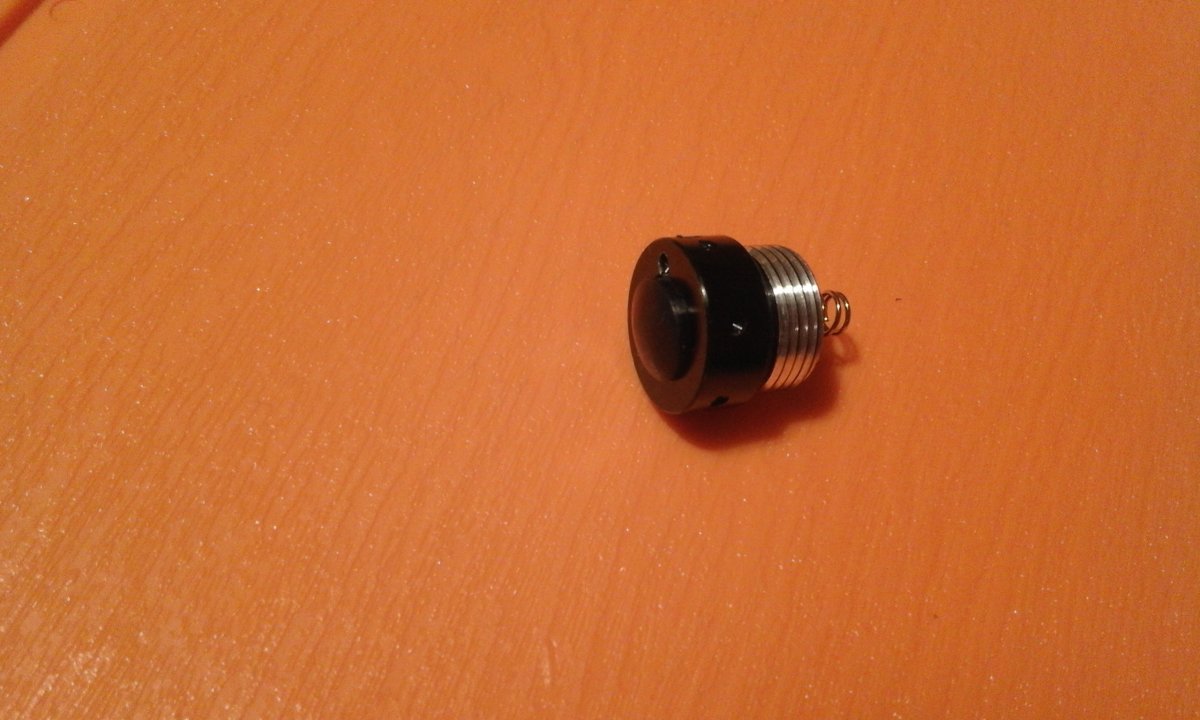

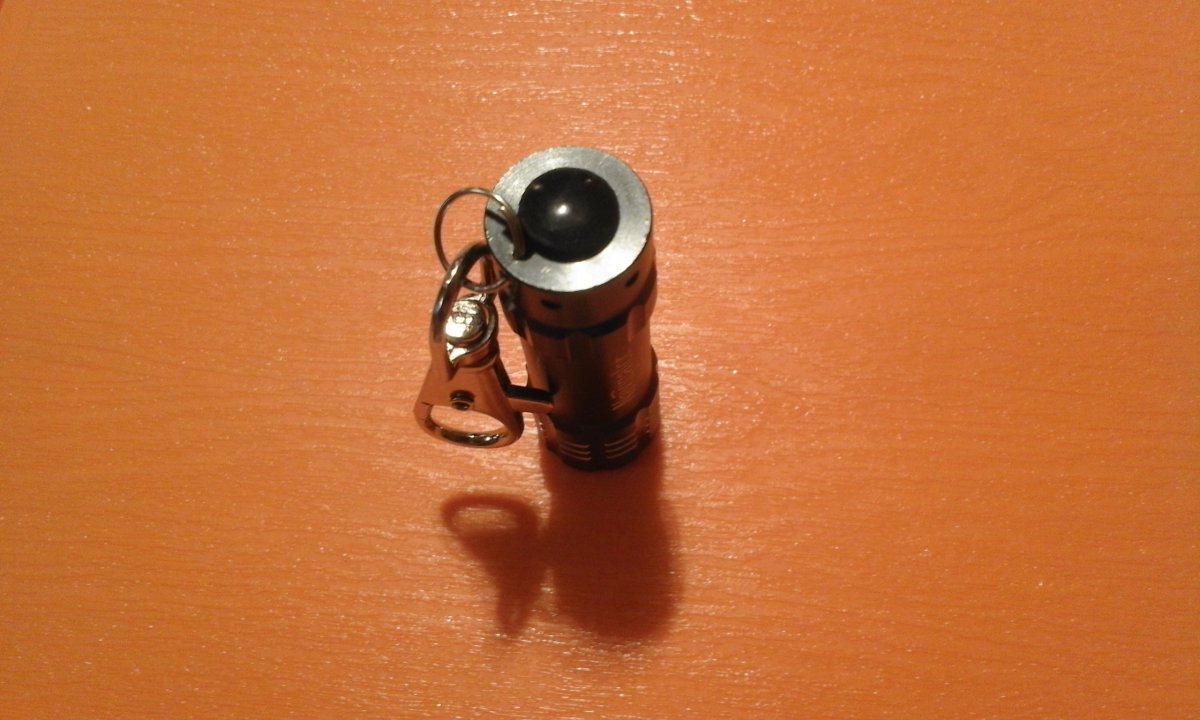

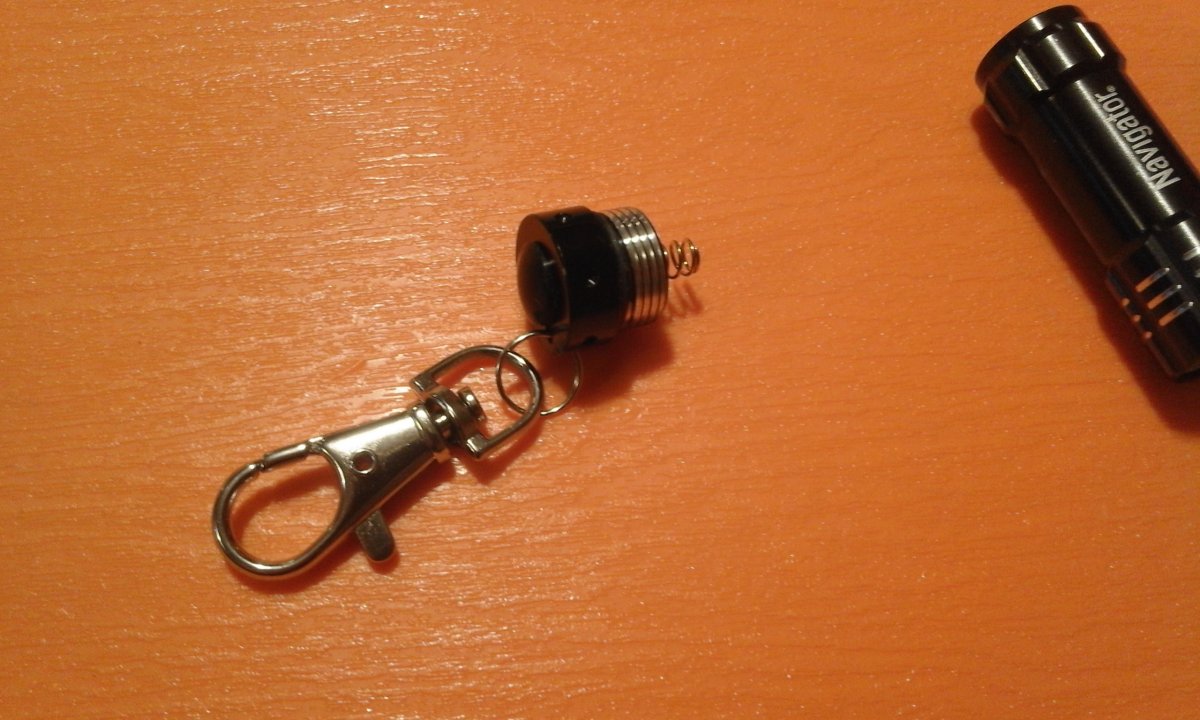

    Кнопка.
    Оставил без изменений, снял только карабинчик.


    Images:

    Останнє редагування: 8 лис 2016
    Олег Рак та Вольф подобається це.
  9. Sweger

    Sweger Oberleutnant

    Рейтинг:
    1
    Відгуків:
    4
    Лоти
      на продажу:
    0
      продані:
    7
    Повідомлення:
    3.760
    Адреса:
    Житомир
    Копаю в основном в полях, там важна глубина. По этому беру нел. Стандартная катушка для замусореных мест. А аккумы у Вас на сколько милиампер? Вот присматриваю себе прошку, хозяин утверждает что акумов на 2700 ма хватает на 1 день копа. Так ли это или с прибором что то не в порядке?

  10. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Відгуків:
    12
    Лоти
      на продажу:
    0
      продані:
    17
    Повідомлення:
    7.558
    Адреса:
    Україна.

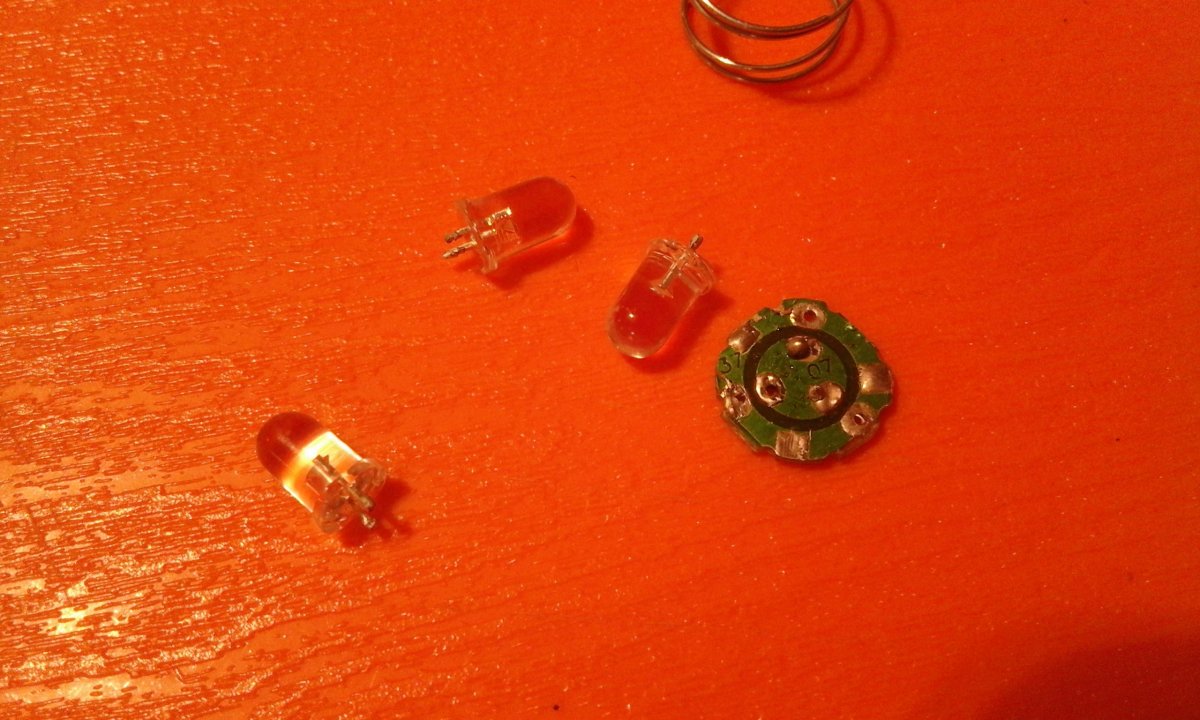

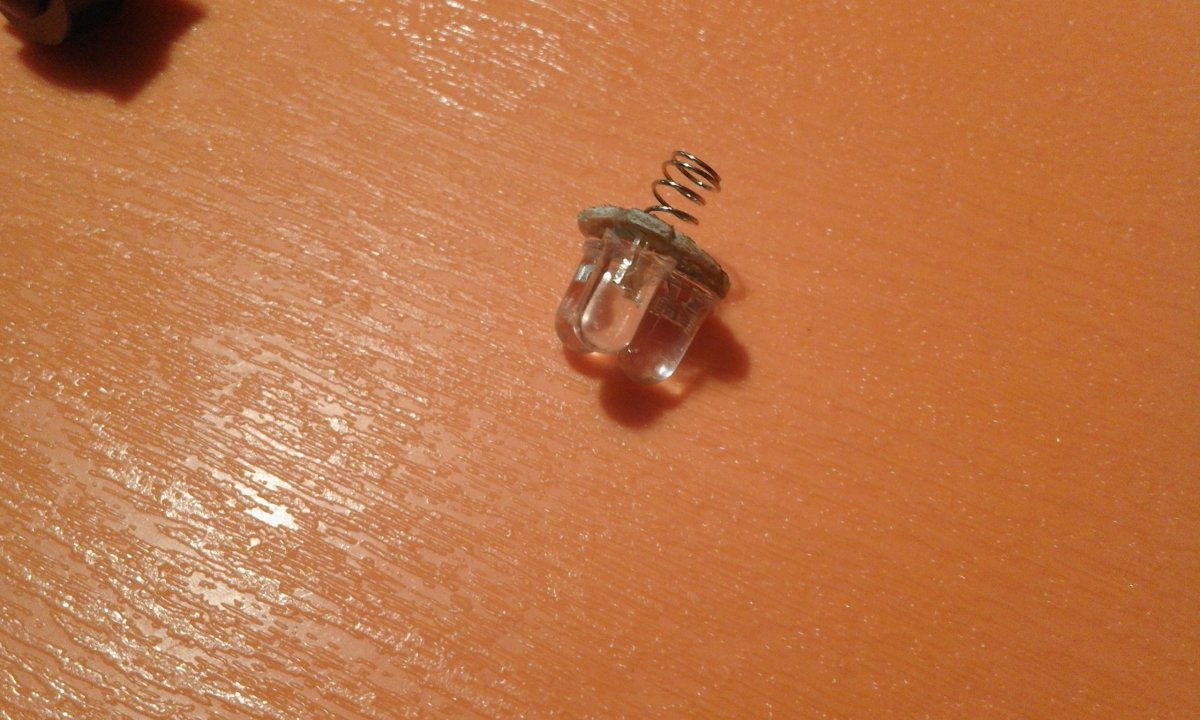

    Диоды для подсветки взял из фонарика. Диоды были подключены параллелно и следовательно чем их останется меньше тем экономней будет подсветка.
    Распаял узел фонарика с диодами. Диоды будут припаяны отдельно к проводам а сама плата пойдёт дальше в дело, буду использовать плату в боксе батареек.


    Images:

    Олег Рак, Volynyaka, Kyzma Odessa та ще 1-му подобається це.
  11. Вольф

    Вольф СД

    Повідомлення:
    3.973
    Вот такие - http://batterex.com.ua/aa_batteries/panasonic_eneloop_pro_bk-3hcde_bli
    И такая зарядка - http://batterex.com.ua/chargers/aa_aaa_chargers/lacrosse_chargers/lacrosse_bc700
    На 2 дня хватает. Хотя конечно прожорлив.

    663 та Sweger подобається це.
  12. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Відгуків:
    12
    Лоти
      на продажу:
    0
      продані:
    17
    Повідомлення:
    7.558
    Адреса:
    Україна.

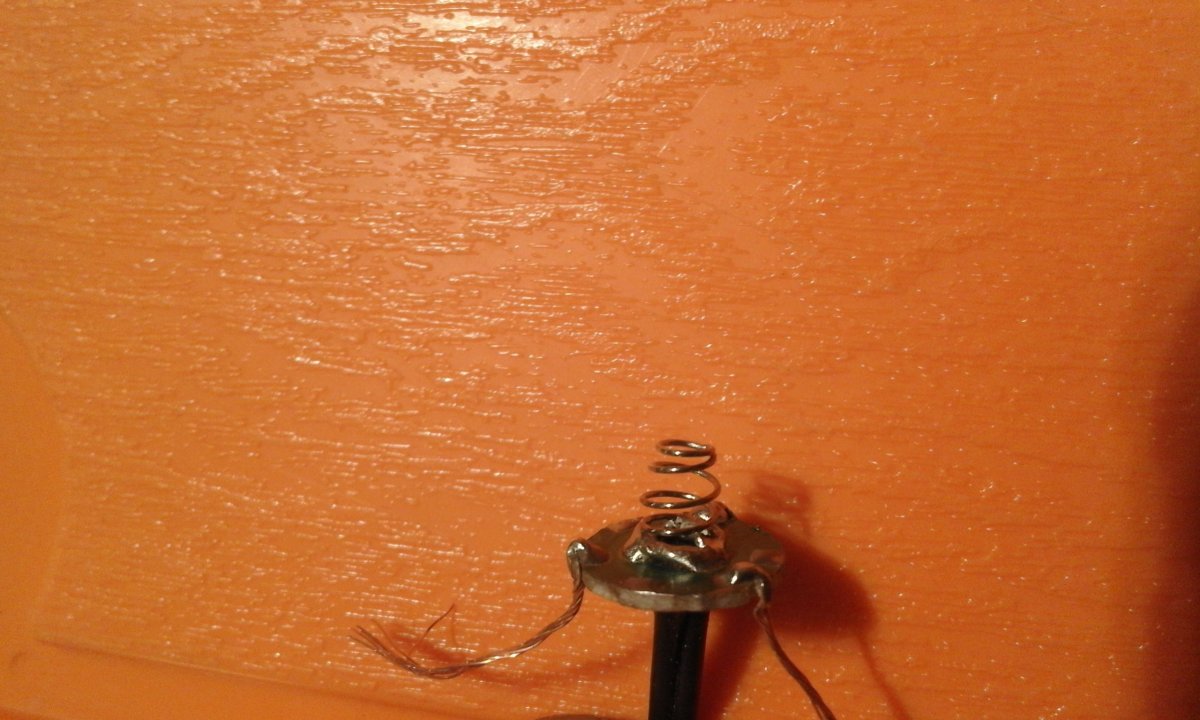

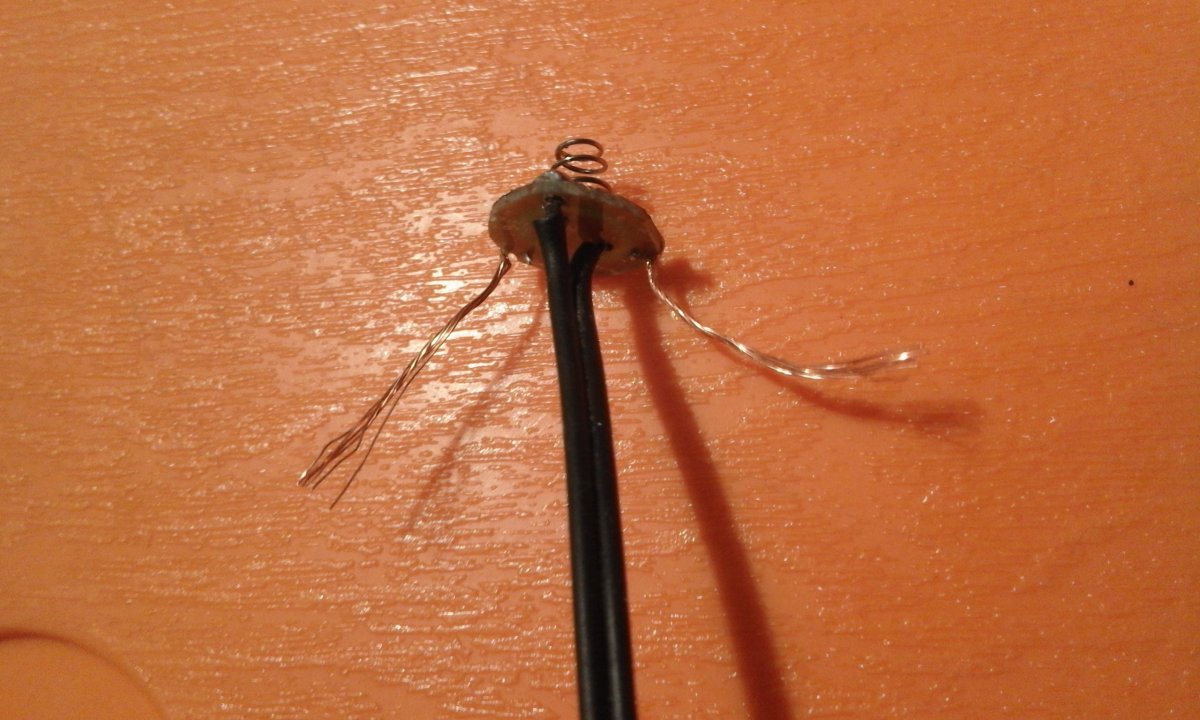

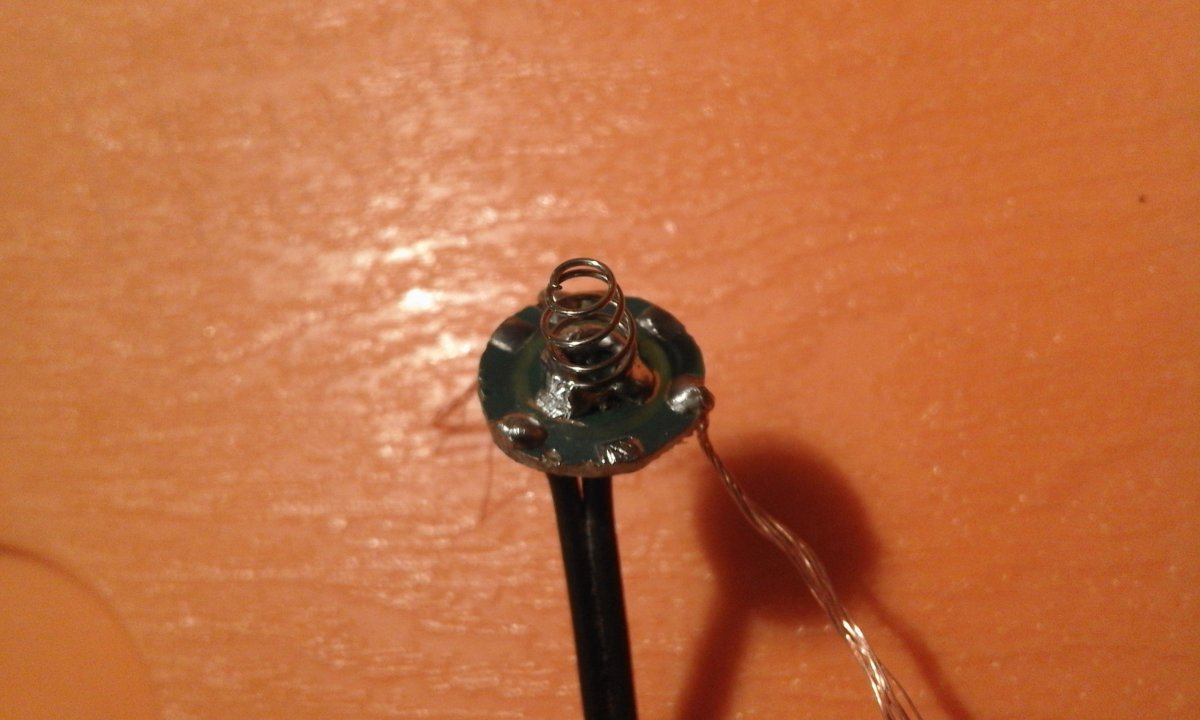

    Плата для бокса батареек.
    Припаял два мягких провода. Будущий плюс к пружинке. Будущий минус к крайним клемам, к тем же крайним клемам припаял многожильные провода, они должны контачить в будущем с корпусом бокса. Плату в сторону.


    Images:

    Останнє редагування: 8 лис 2016
    paiker, Kyzma Odessa та Вольф подобається це.
  13. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Відгуків:
    12
    Лоти
      на продажу:
    0
      продані:
    17
    Повідомлення:
    7.558
    Адреса:
    Україна.

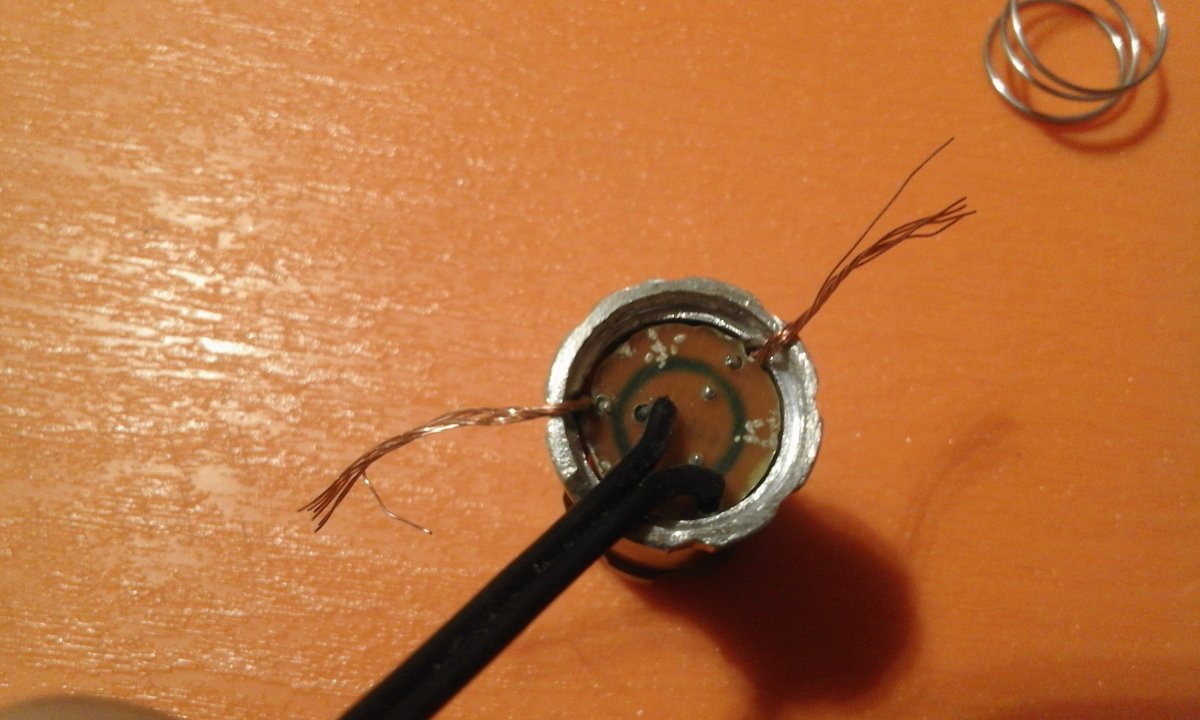

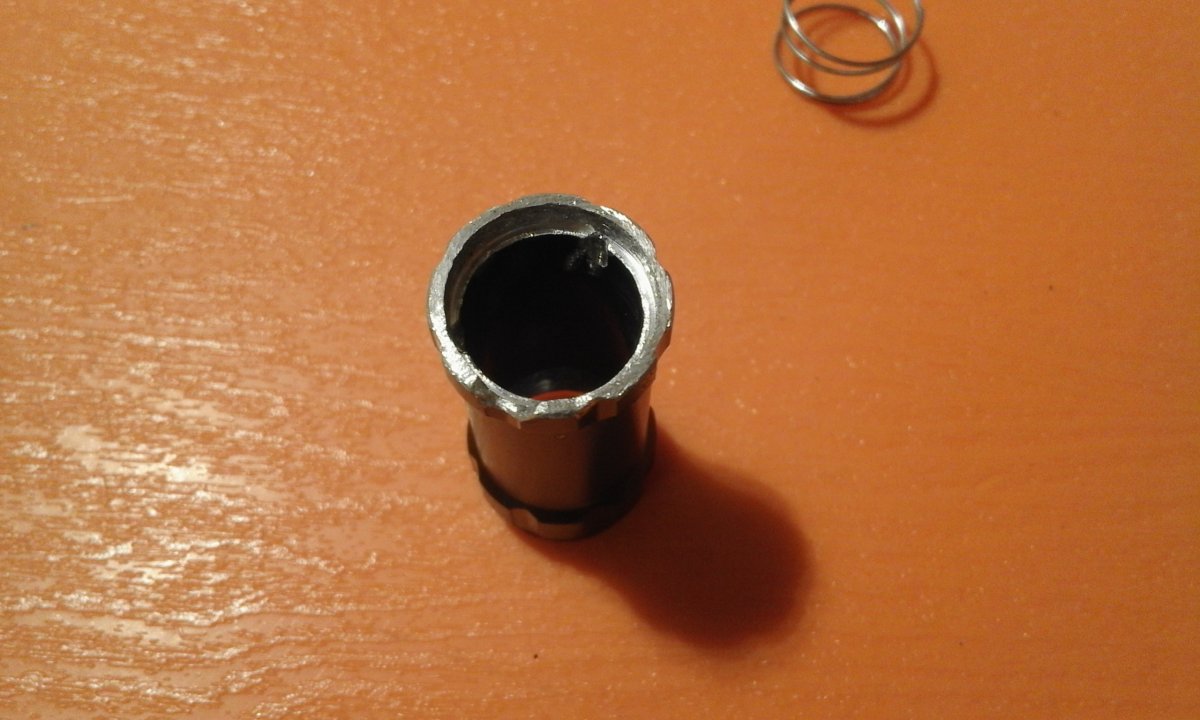

    Бокс батареек.
    Отрезал ту часть где стояли диоды, тем самым сделал деталь компактней.


    Images:

    Вольф подобається це.
  14. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Відгуків:
    12
    Лоти
      на продажу:
    0
      продані:
    17
    Повідомлення:
    7.558
    Адреса:
    Україна.

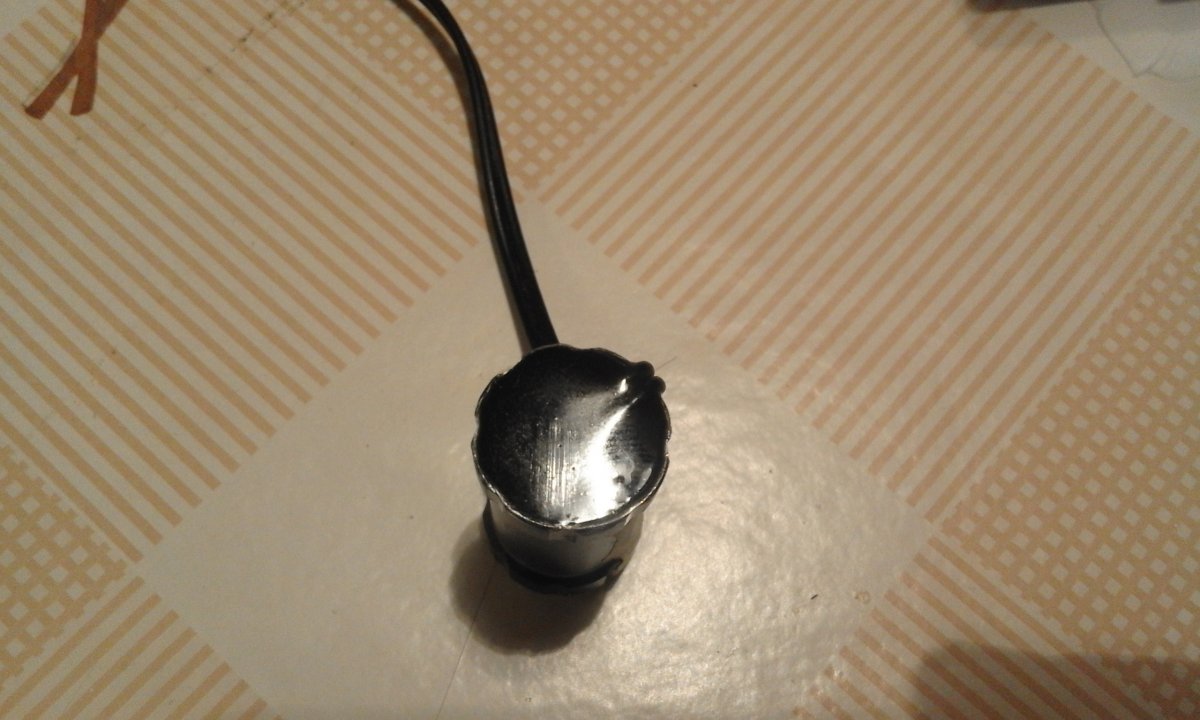

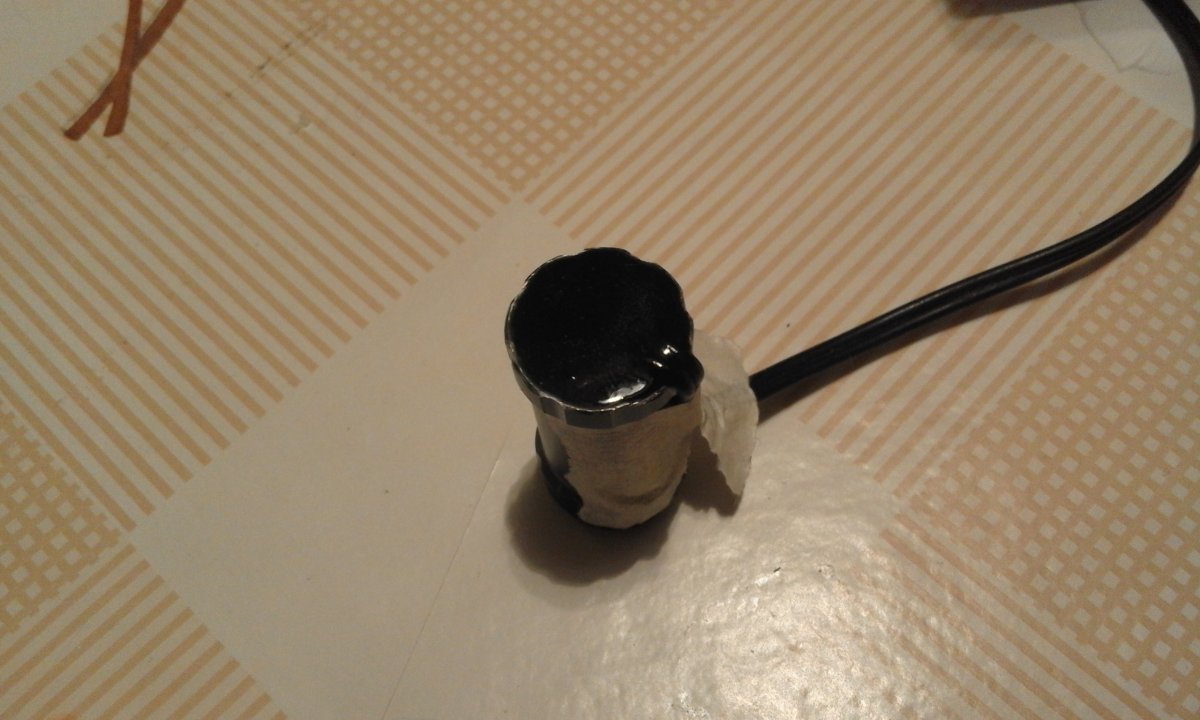

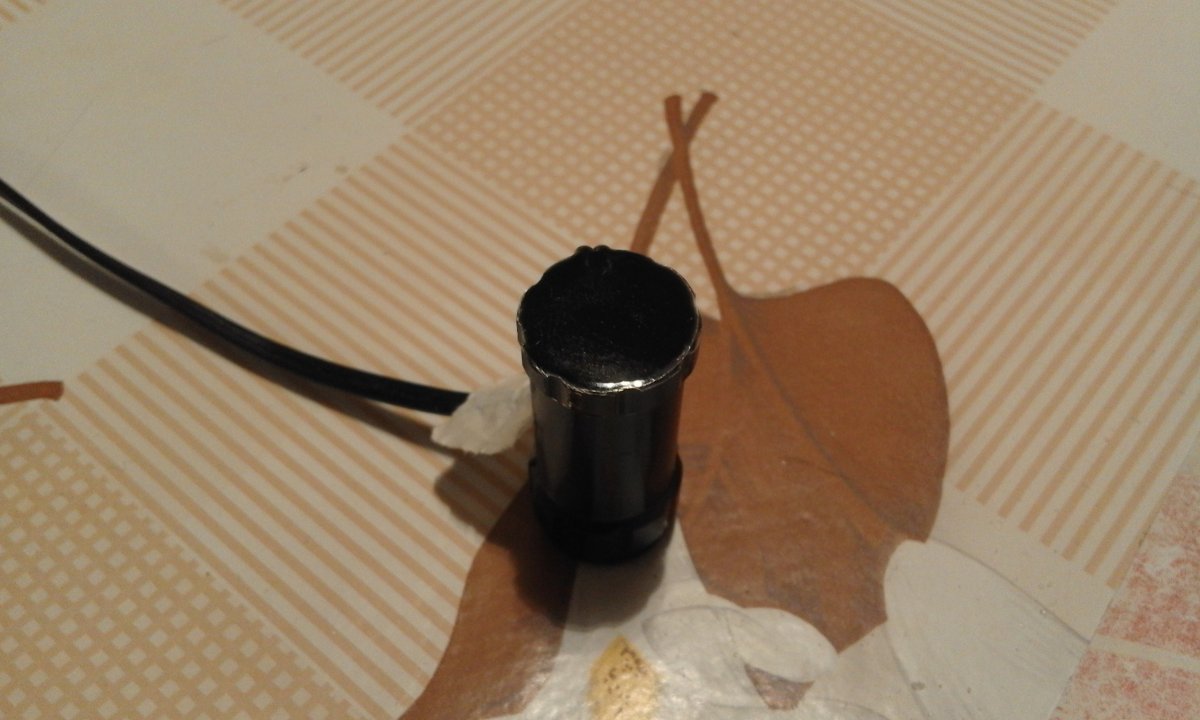

    Поставил плату на её место и залил эпоксидной смолой с добавлением чуток чёрной краски. Провод питания вывел в сторону, потом он уйдёт в блок управления.


    Images:

    Volynyaka та Вольф подобається це.
  15. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Відгуків:
    12
    Лоти
      на продажу:
    0
      продані:
    17
    Повідомлення:
    7.558
    Адреса:
    Україна.

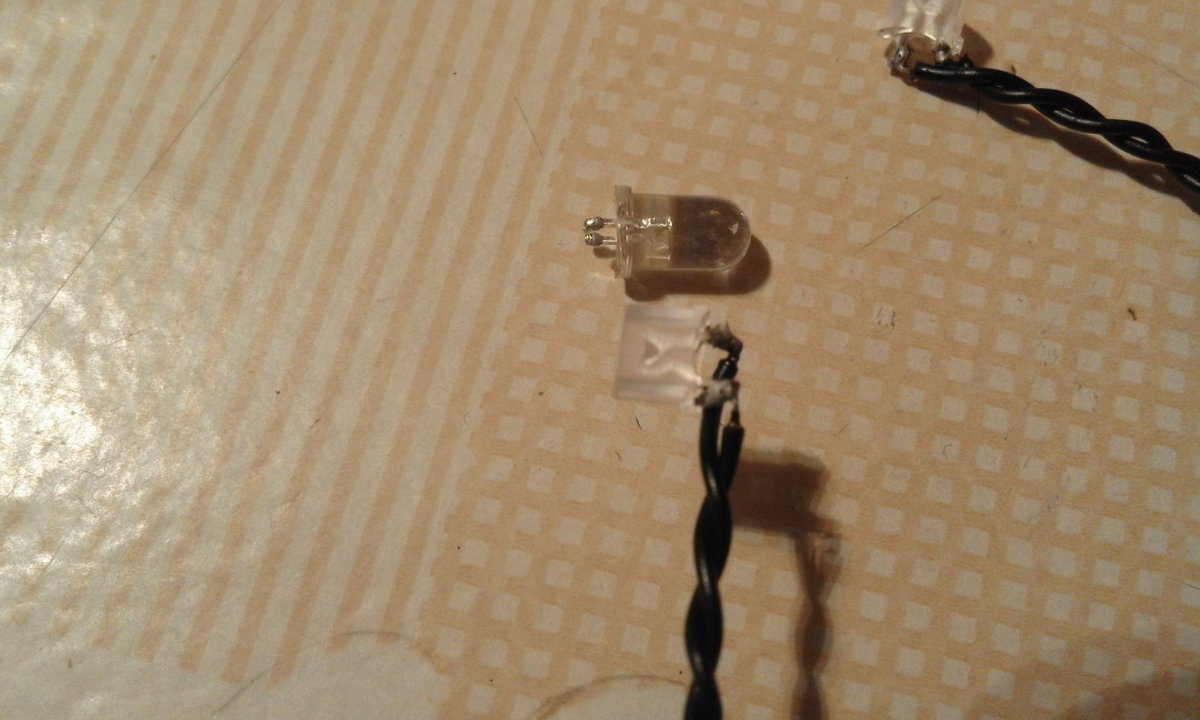

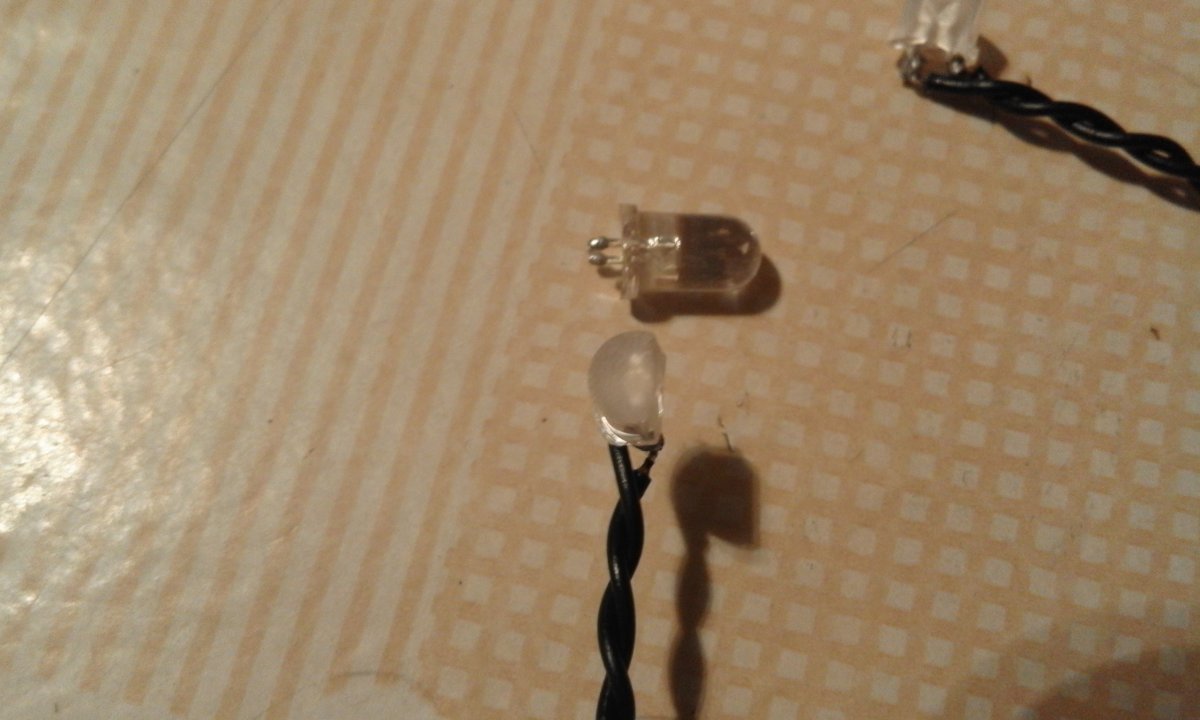

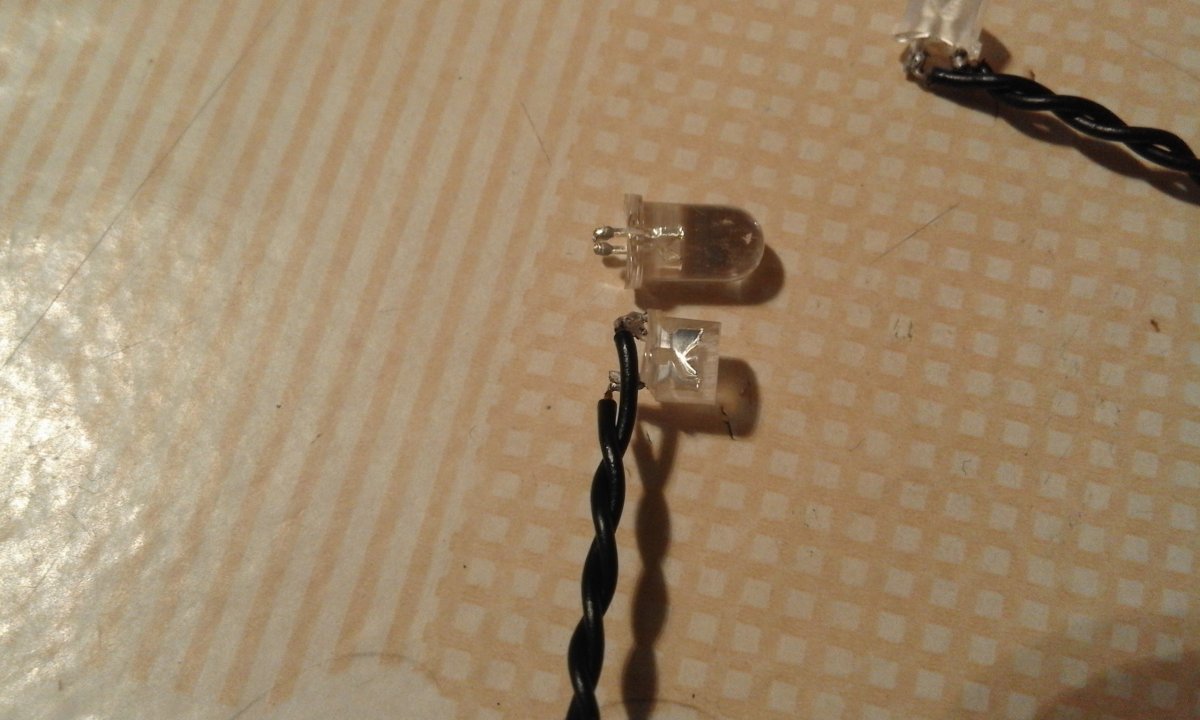

    Подготовка диодов.
    Дремелем сошлифовал диоды в нужную мне форму, это можно сделать и напильником. На такие меры пошол по той причине что всё делается из подручных материалов.


    Images:

    Volynyaka, Kyzma Odessa та Вольф подобається це.
  16. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Відгуків:
    12
    Лоти
      на продажу:
    0
      продані:
    17
    Повідомлення:
    7.558
    Адреса:
    Україна.

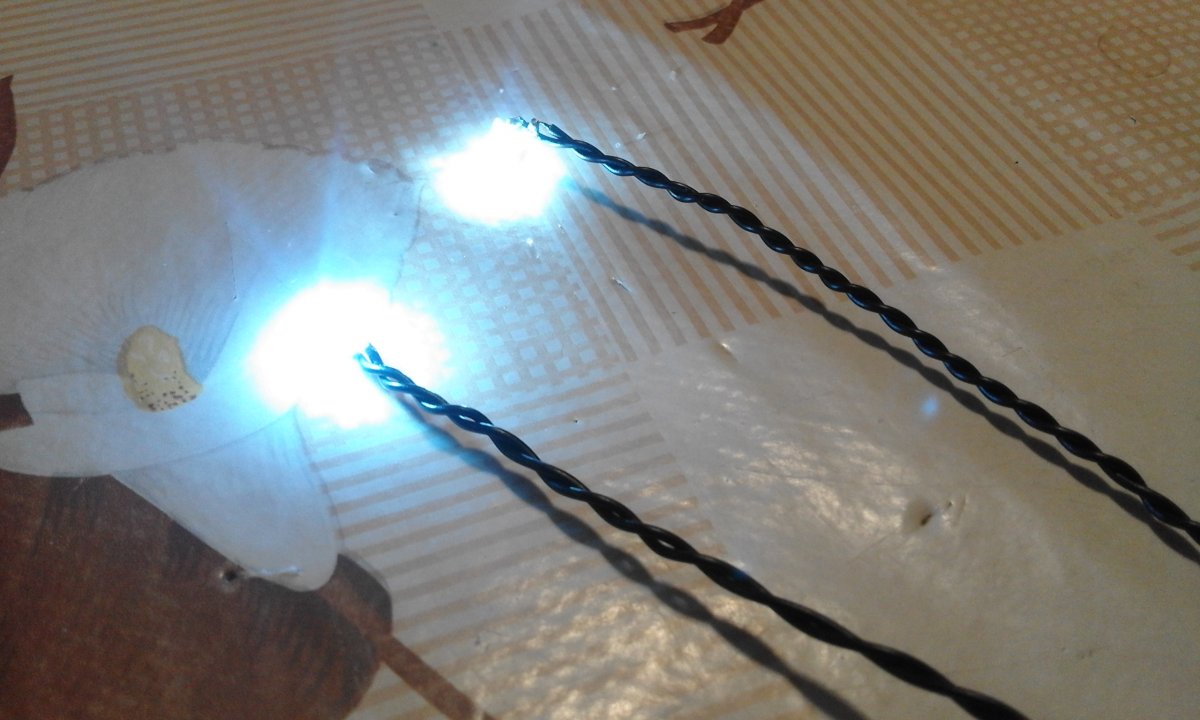

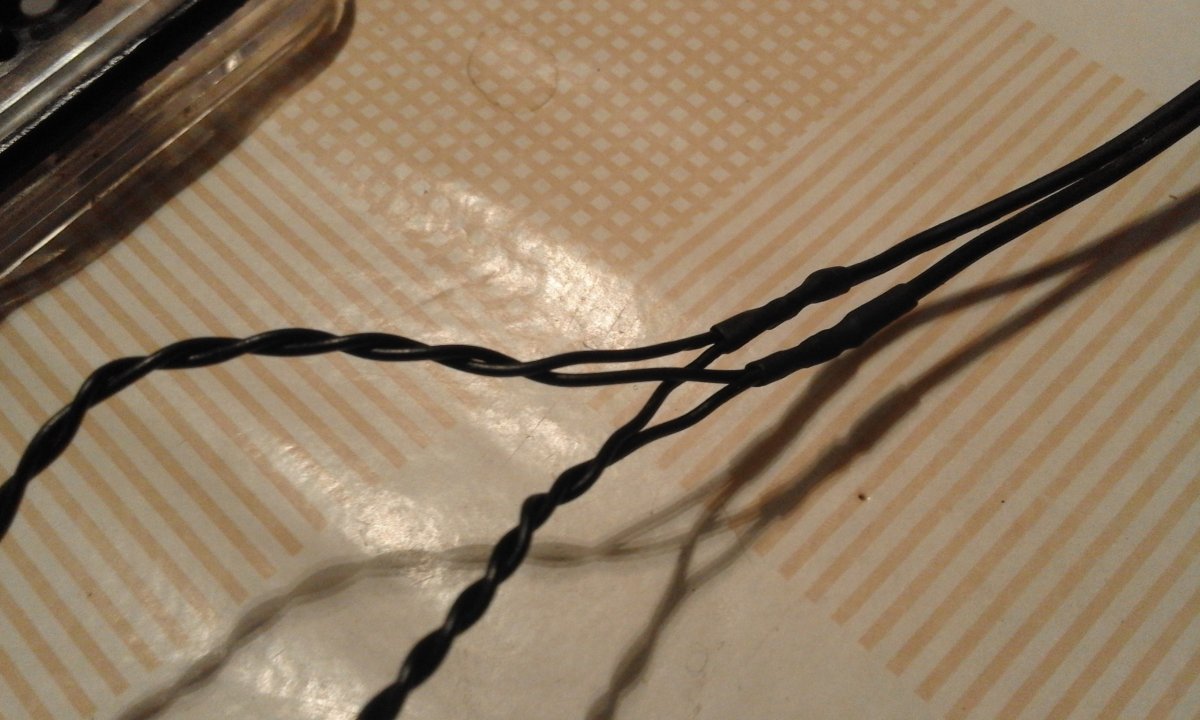

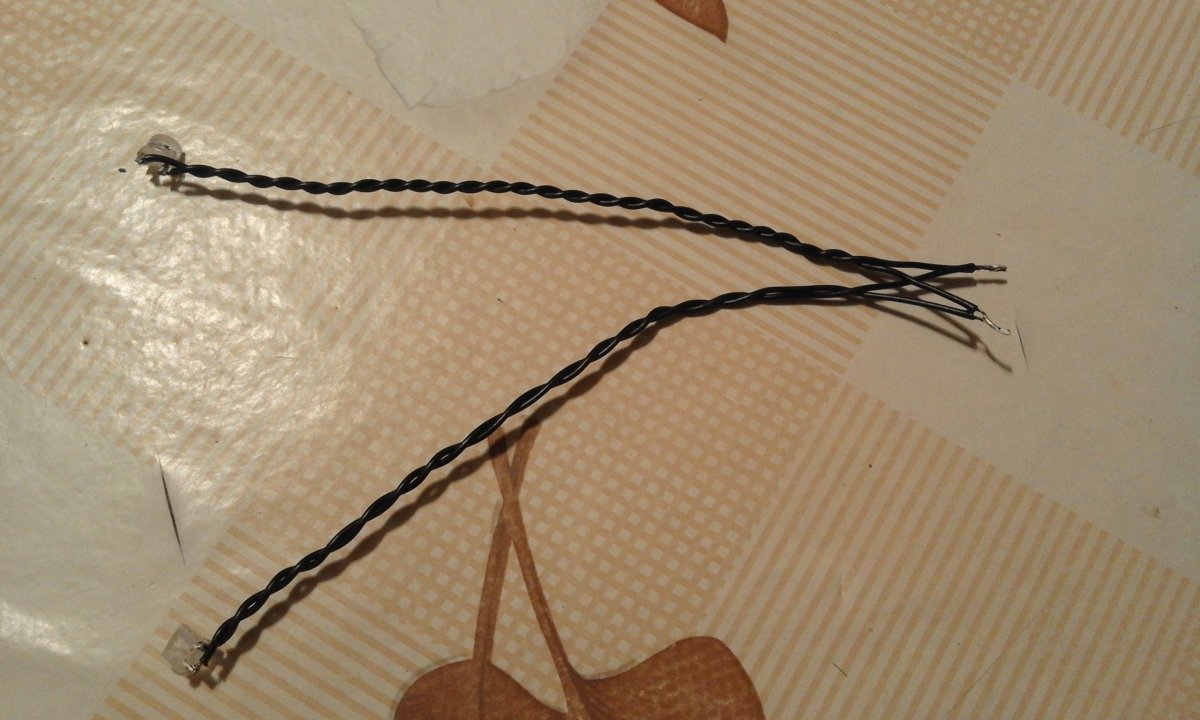

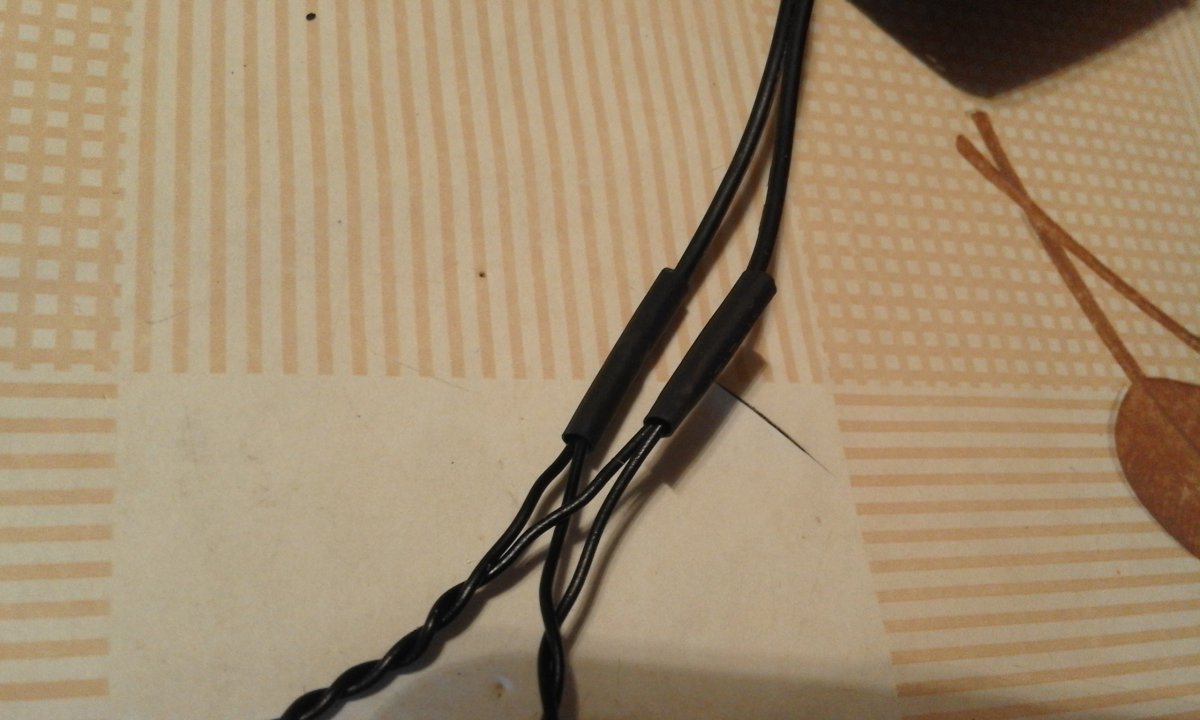

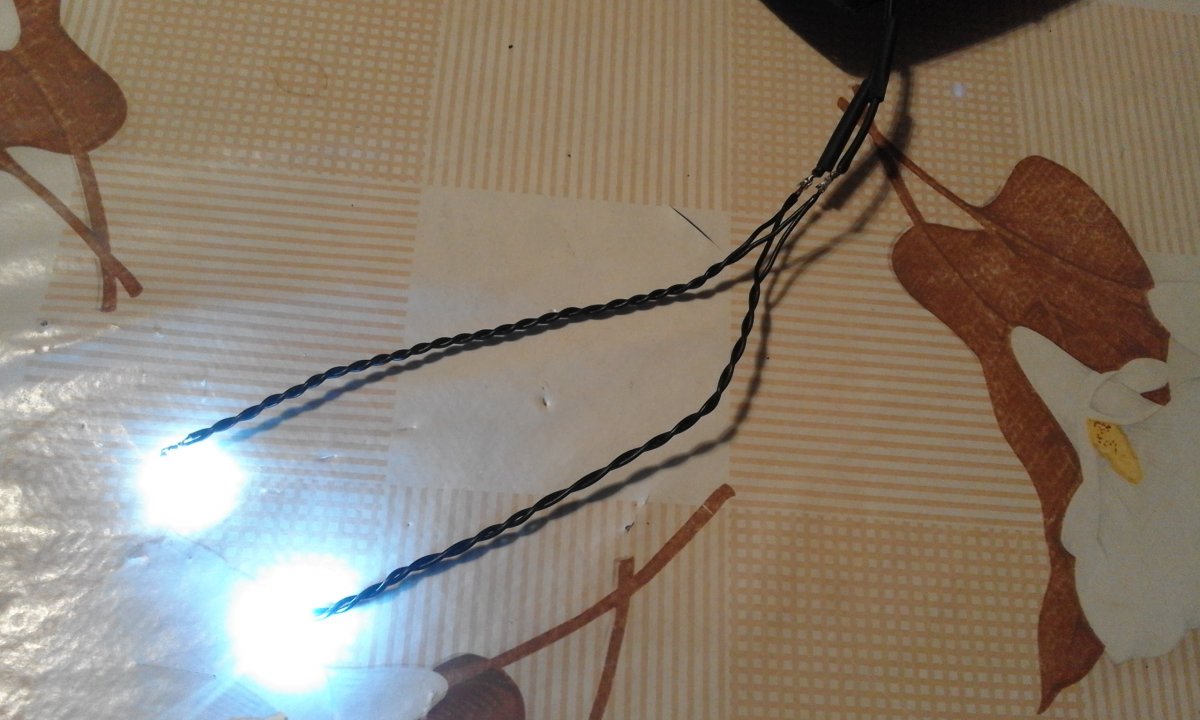

    Спаял, скрутил вот такие вот хвосты. Диоды светят только при соблюдении полярности, сразу проверил схемку. Всё чётко.


    Images:

    paiker, Volynyaka та Вольф подобається це.
  17. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Відгуків:
    12
    Лоти
      на продажу:
    0
      продані:
    17
    Повідомлення:
    7.558
    Адреса:
    Україна.

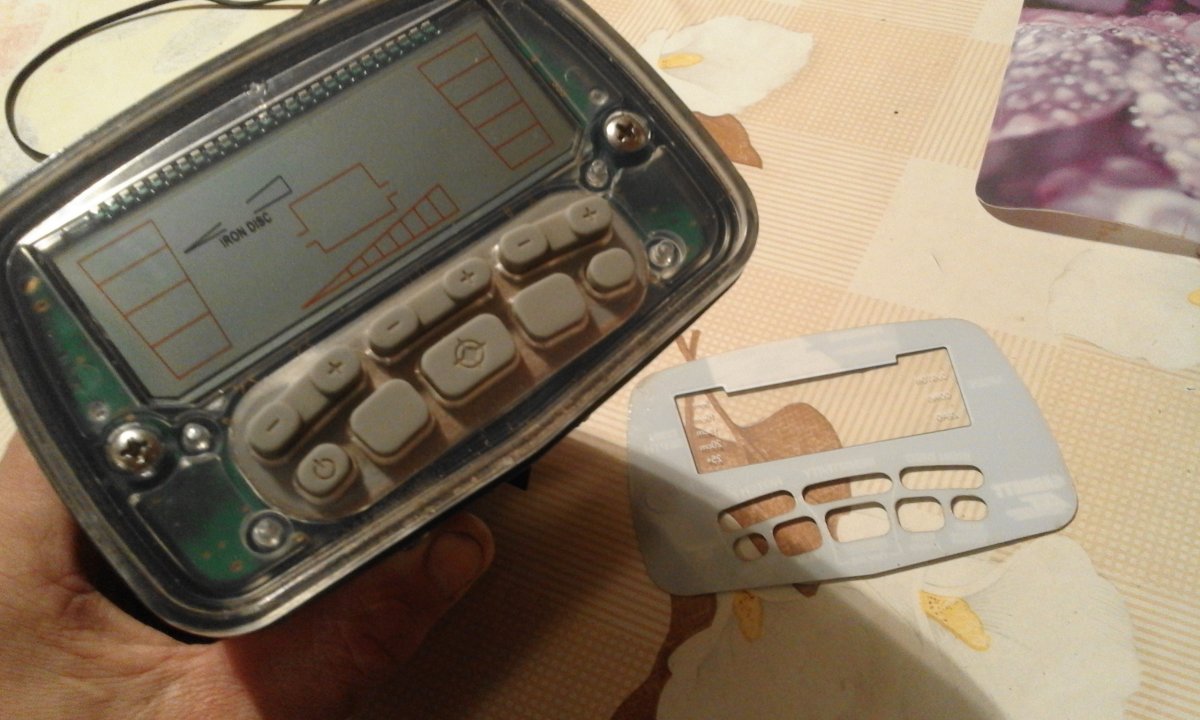

    Разборка блока управления.
    Первым делом снимается наклейка панели, самоклейка.


    Images:

    Вольф подобається це.
  18. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Відгуків:
    12
    Лоти
      на продажу:
    0
      продані:
    17
    Повідомлення:
    7.558
    Адреса:
    Україна.

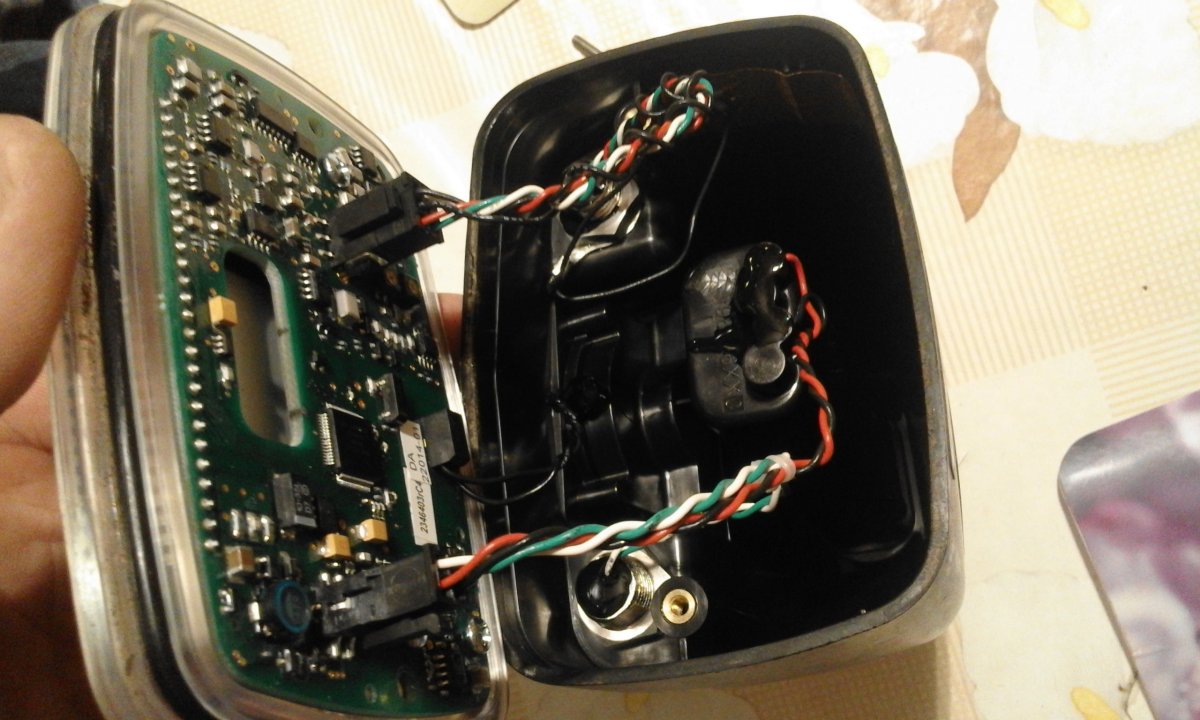

    Открутил два боковых болта которые показались после снятия наклейки управления, снял панель в сборе.


    Images:

    paiker, Volynyaka, SirEdmund та ще 1-му подобається це.
  19. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Відгуків:
    12
    Лоти
      на продажу:
    0
      продані:
    17
    Повідомлення:
    7.558
    Адреса:
    Україна.

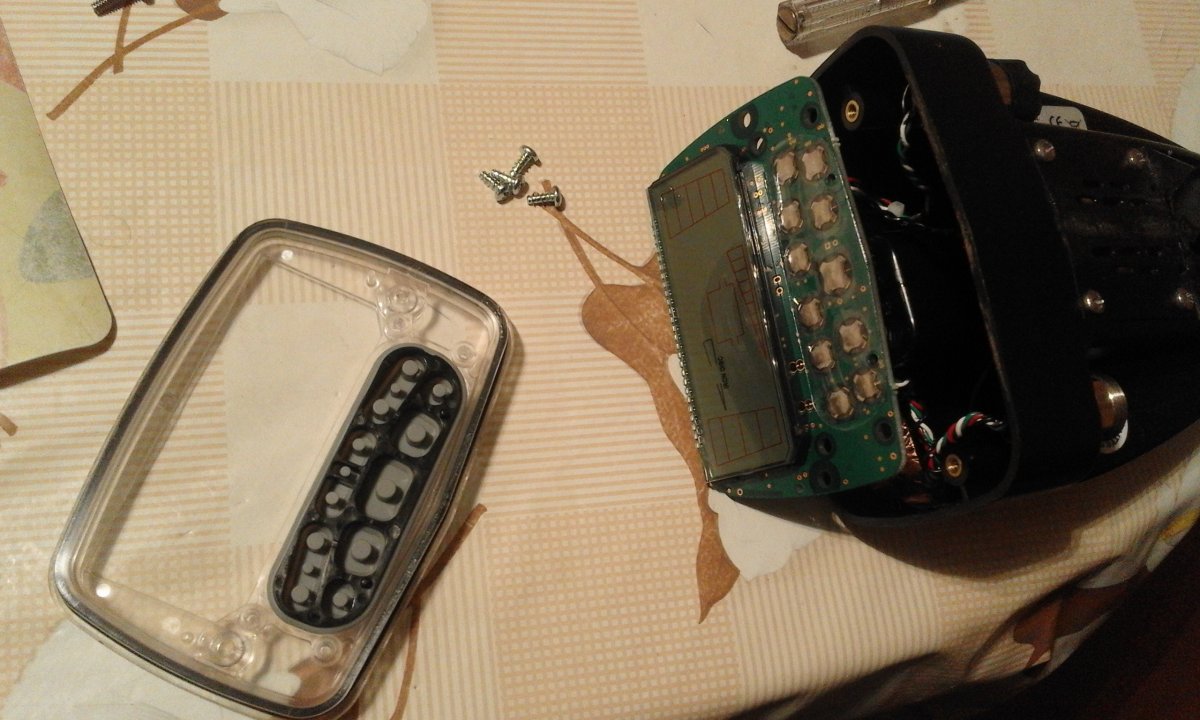

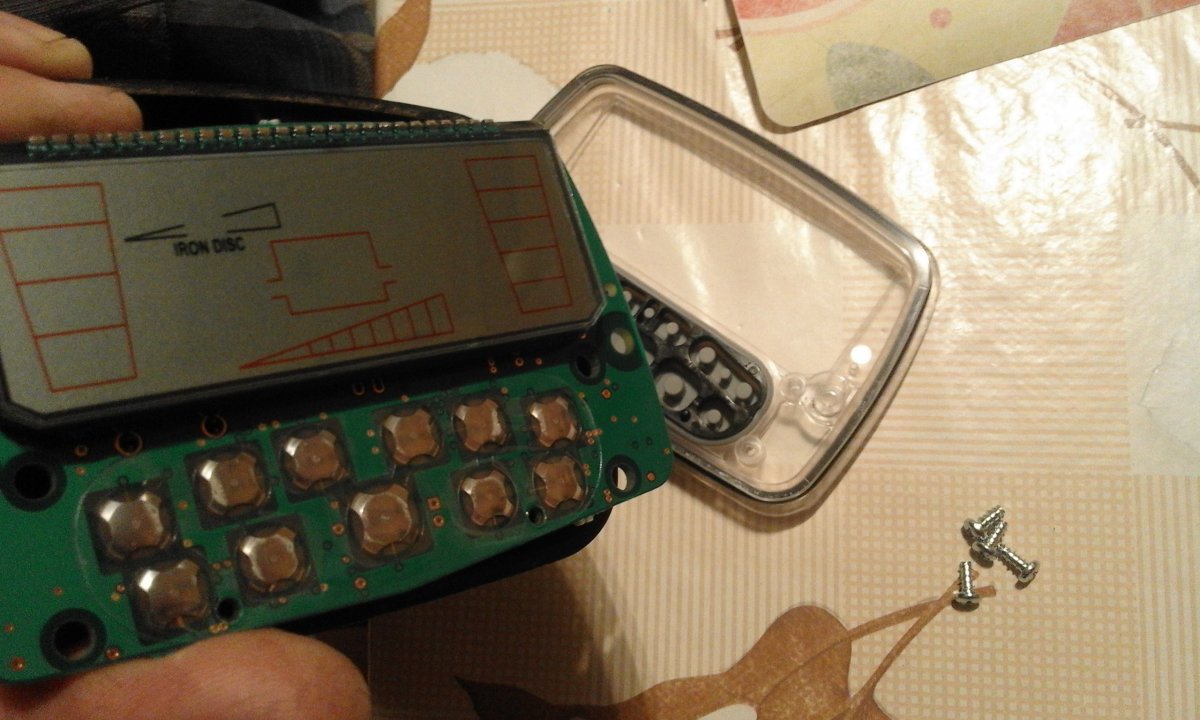

    Снятие (стекла).

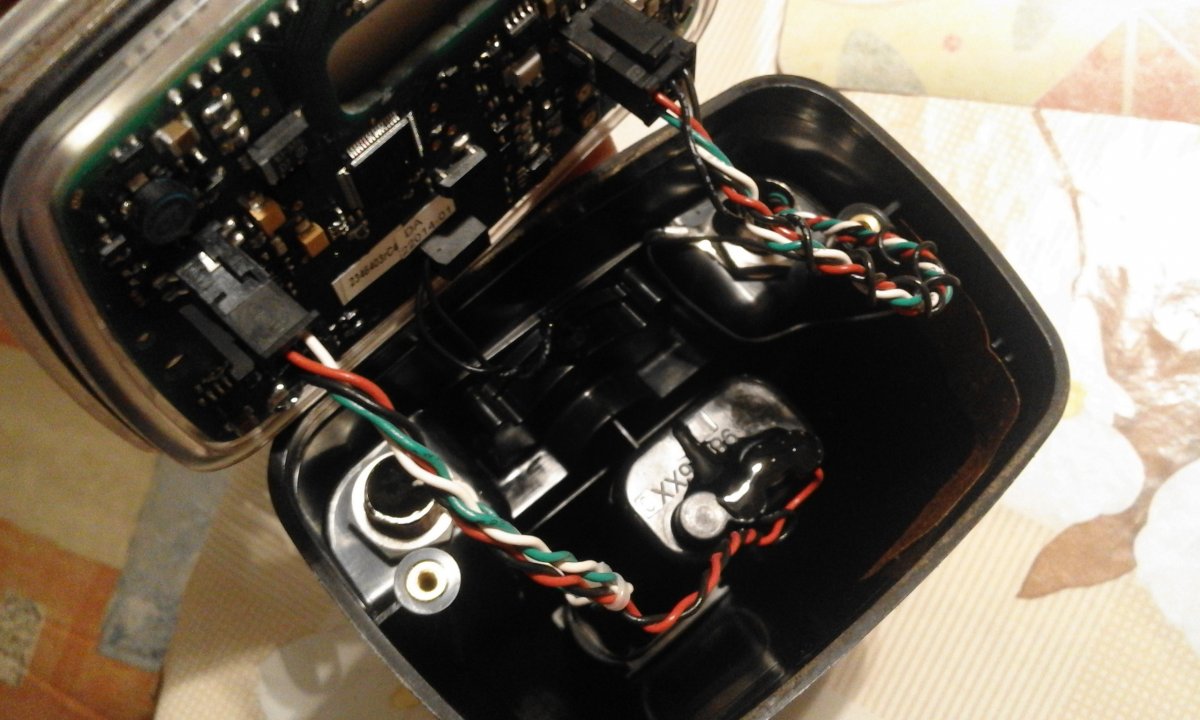

    Открутил четире шурупа и снял плату с экраном. На этом с разборкой всё.


    Images:

    Volynyaka та SirEdmund подобається це.
  20. Вольф

    Вольф СД

    Повідомлення:
    3.973
    Чем откручивали?

  21. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Відгуків:
    12
    Лоти
      на продажу:
    0
      продані:
    17
    Повідомлення:
    7.558
    Адреса:
    Україна.

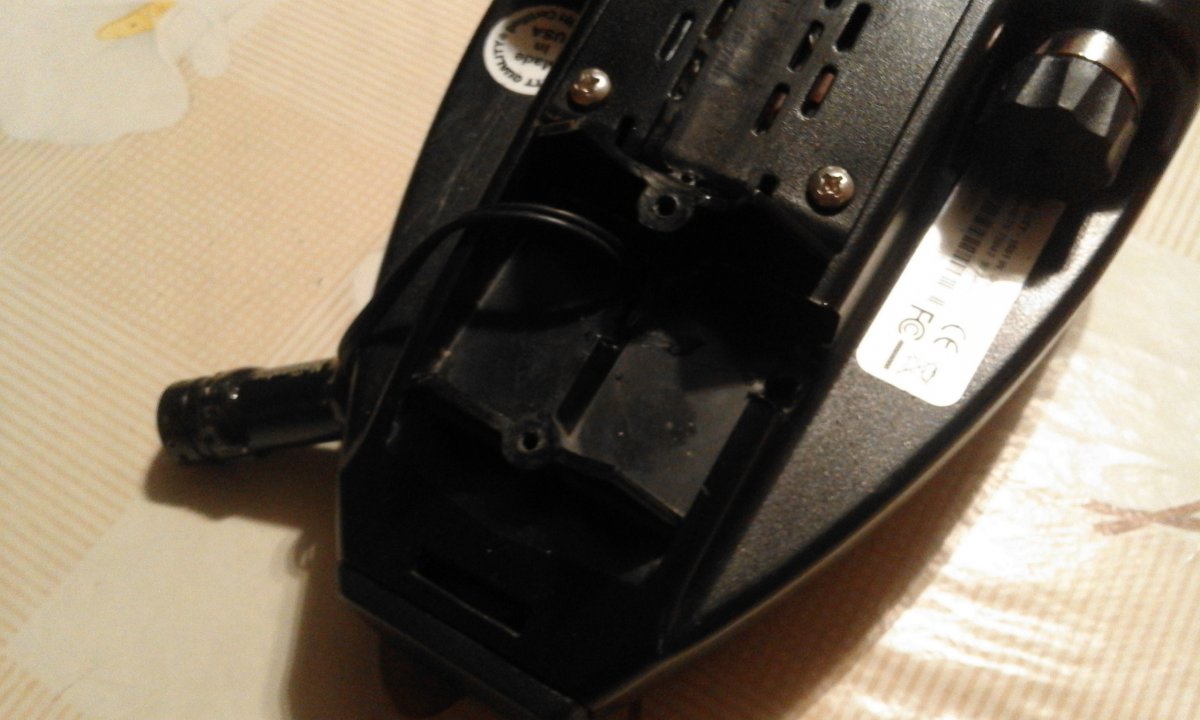

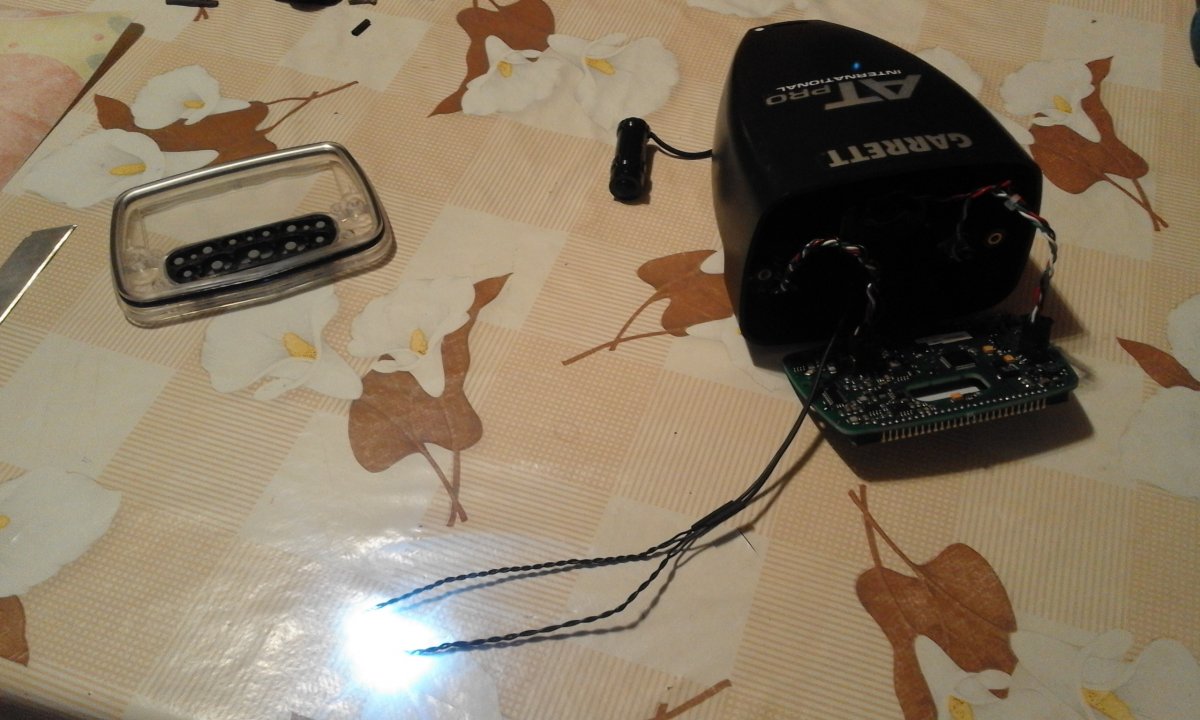

    На своём помощнике решил поставить блок батареек поперёк блока управления, таким образом что бы был по меньше заметен. Расчитал по месту вырезал место под блок батареек и просверлил отверстие под провода для диодов.
    Припаял всю схемку во едино, проверил в последний рас перед финишной сборкой.


    Images:

    paiker, Volynyaka, Kyzma Odessa та ще 1-му подобається це.
  22. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Відгуків:
    12
    Лоти
      на продажу:
    0
      продані:
    17
    Повідомлення:
    7.558
    Адреса:
    Україна.
    Болты на моём апарате обычные, под крестовую отвёртку. Апарат у меня американец с укреплёным подлокотником. У европейца кажись болты под звёздочку, точно не скажу не разбирал.

    Kyzma Odessa та Вольф подобається це.
  23. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Відгуків:
    12
    Лоти
      на продажу:
    0
      продані:
    17
    Повідомлення:
    7.558
    Адреса:
    Україна.

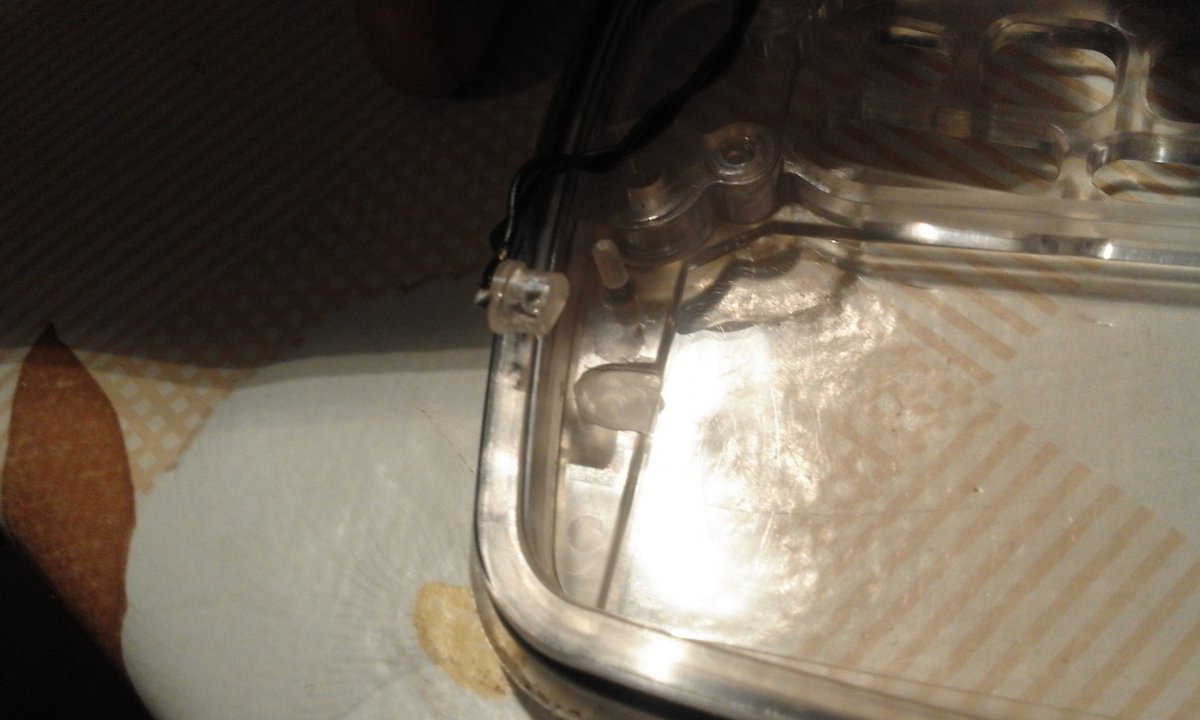

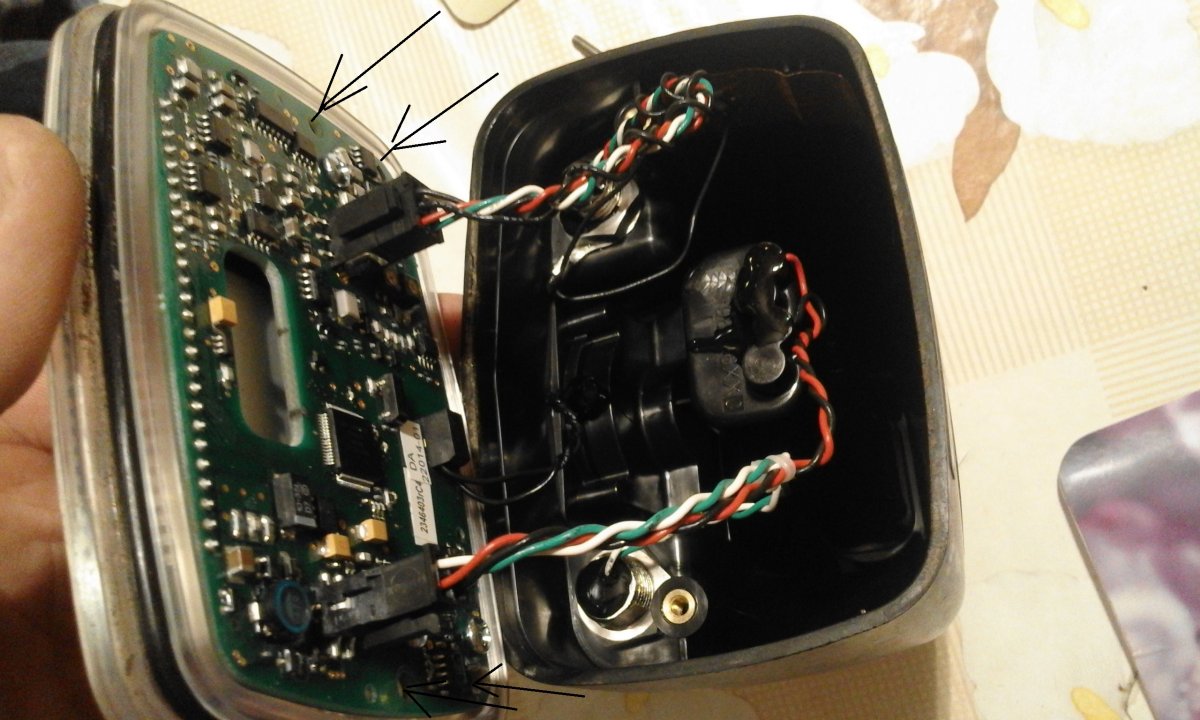

    Дремелем фрезернул посадочные места под диоды, диоды закрепил наложив изоленту вырезаную в размер и сложеную в несколько слоёв. Собрав плату с стеклом в один блок диоды хорошо зафиксировались.


    Images:

    paiker, Volynyaka, Kyzma Odessa та 2 іншим подобається це.
  24. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Відгуків:
    12
    Лоти
      на продажу:
    0
      продані:
    17
    Повідомлення:
    7.558
    Адреса:
    Україна.

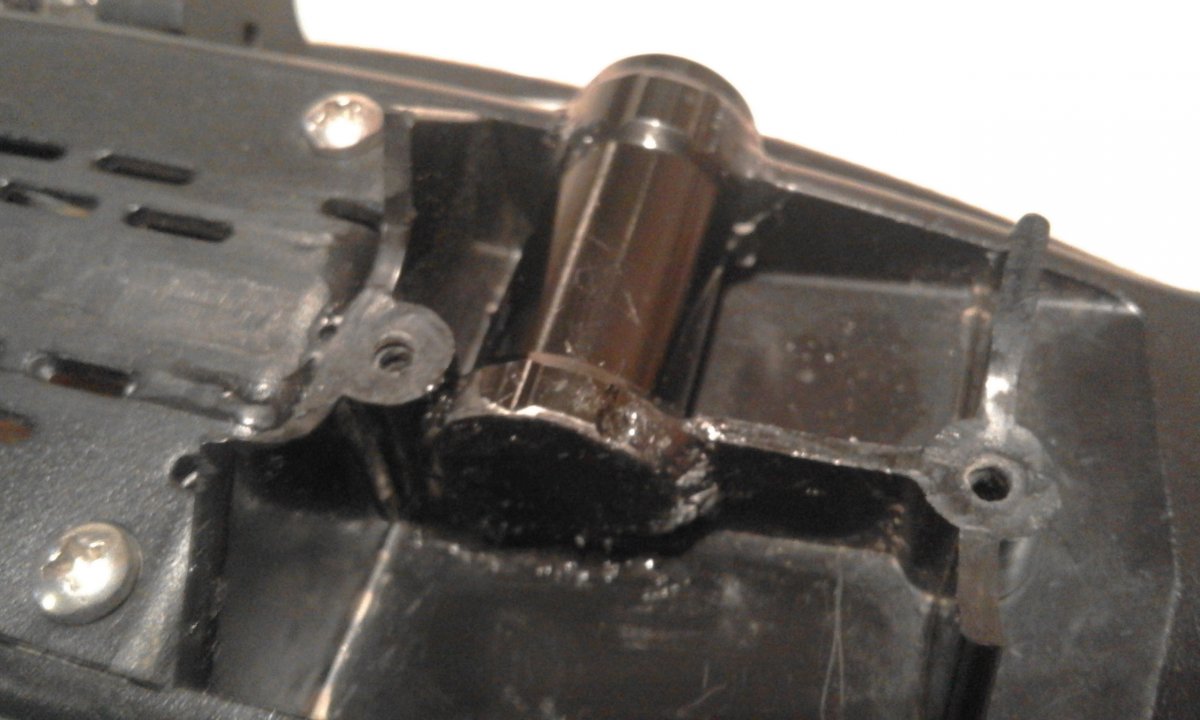

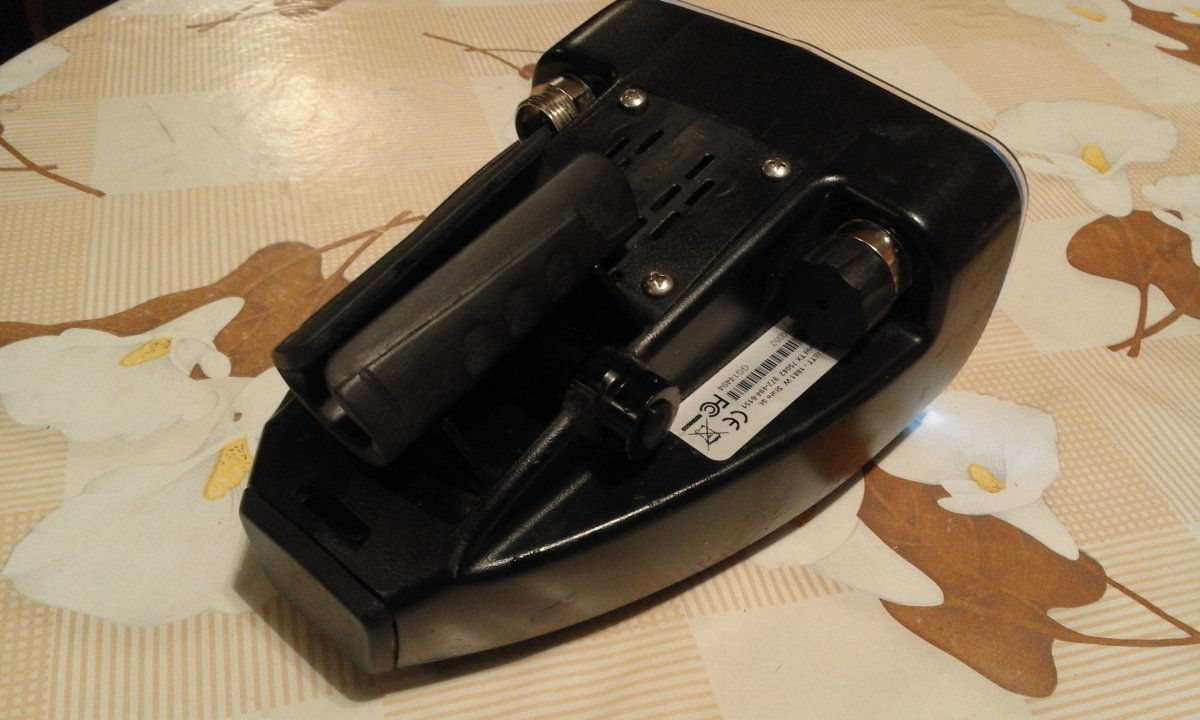

    Поставил блок батареек на его весто и пролил места крепления эпоксидкой с чёрной краской. Когда всё высохло, шлифанул для хорошего виду и собрал всё в кучу. На этом всё с монтажом подсветки.
    Блок с батарейками в глаза не бросается, кнопка пользованию апаратом не мешает. По дизайну как по мне не плохо.


    Images:

    paiker, Volynyaka, Kyzma Odessa та 2 іншим подобається це.
  25. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Відгуків:
    12
    Лоти
      на продажу:
    0
      продані:
    17
    Повідомлення:
    7.558
    Адреса:
    Україна.

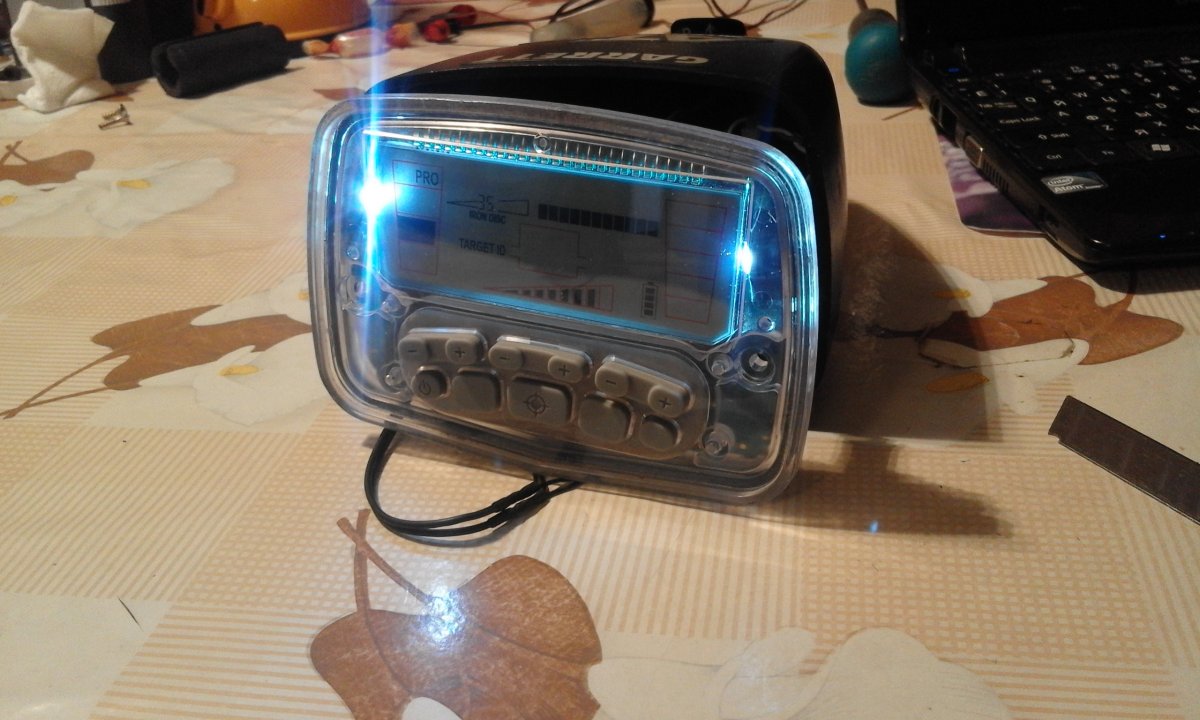

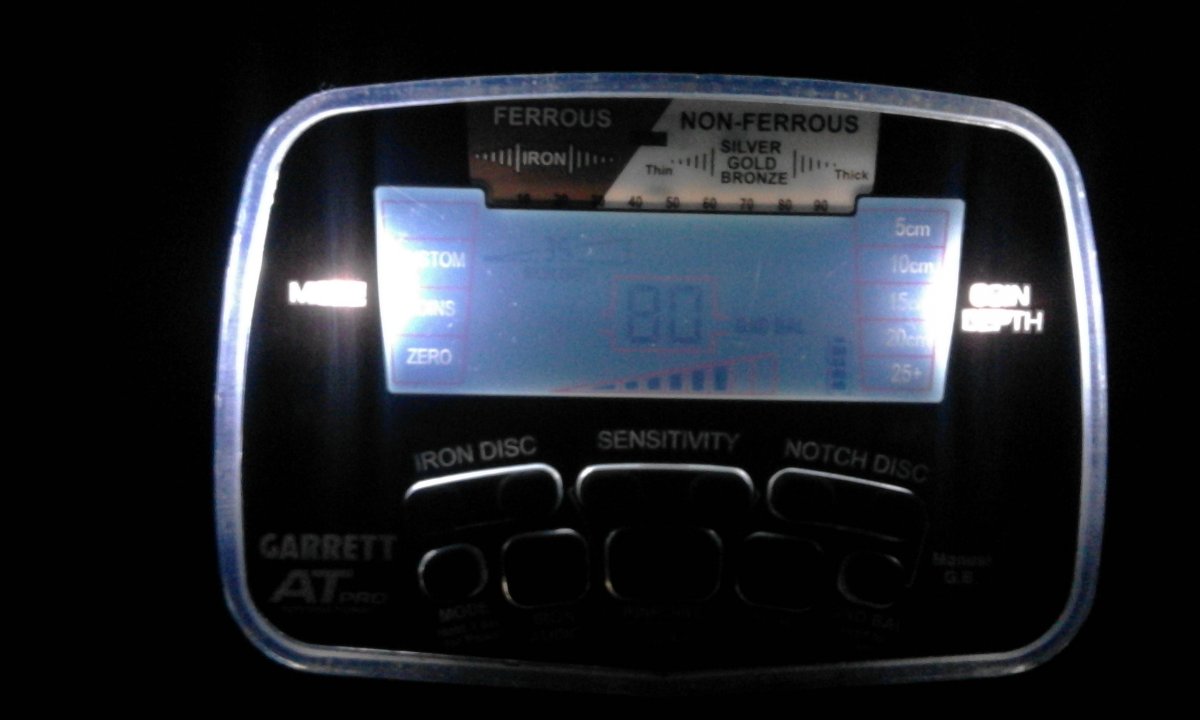

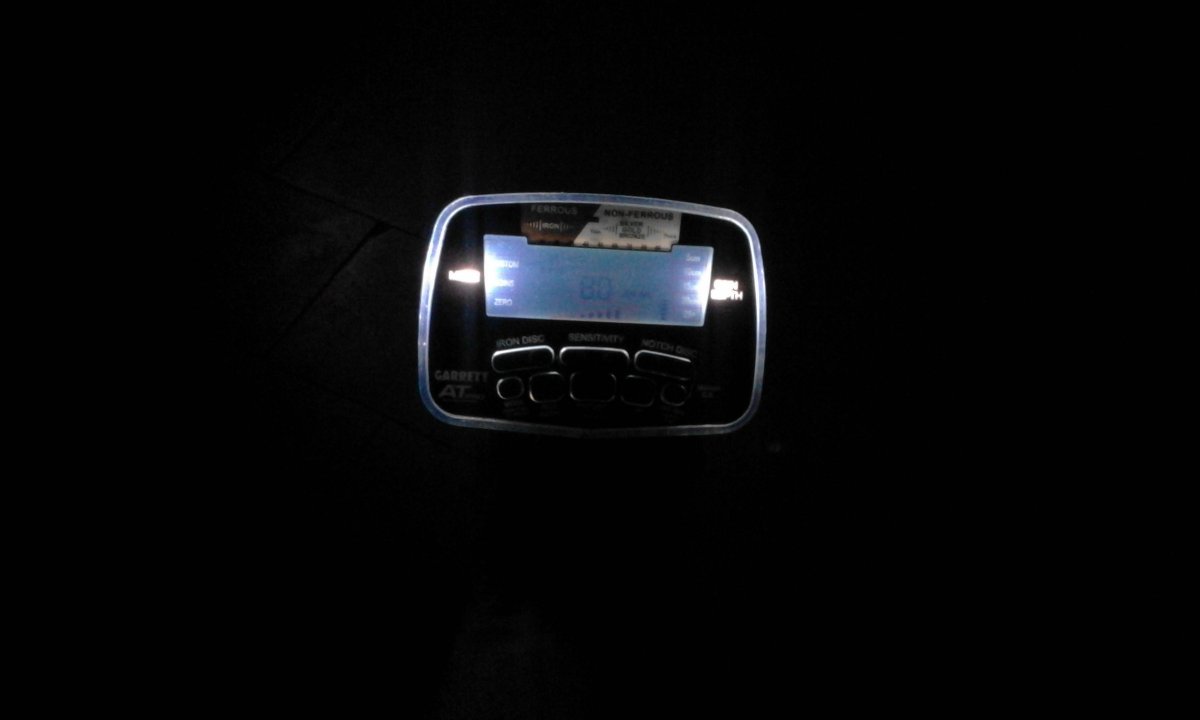

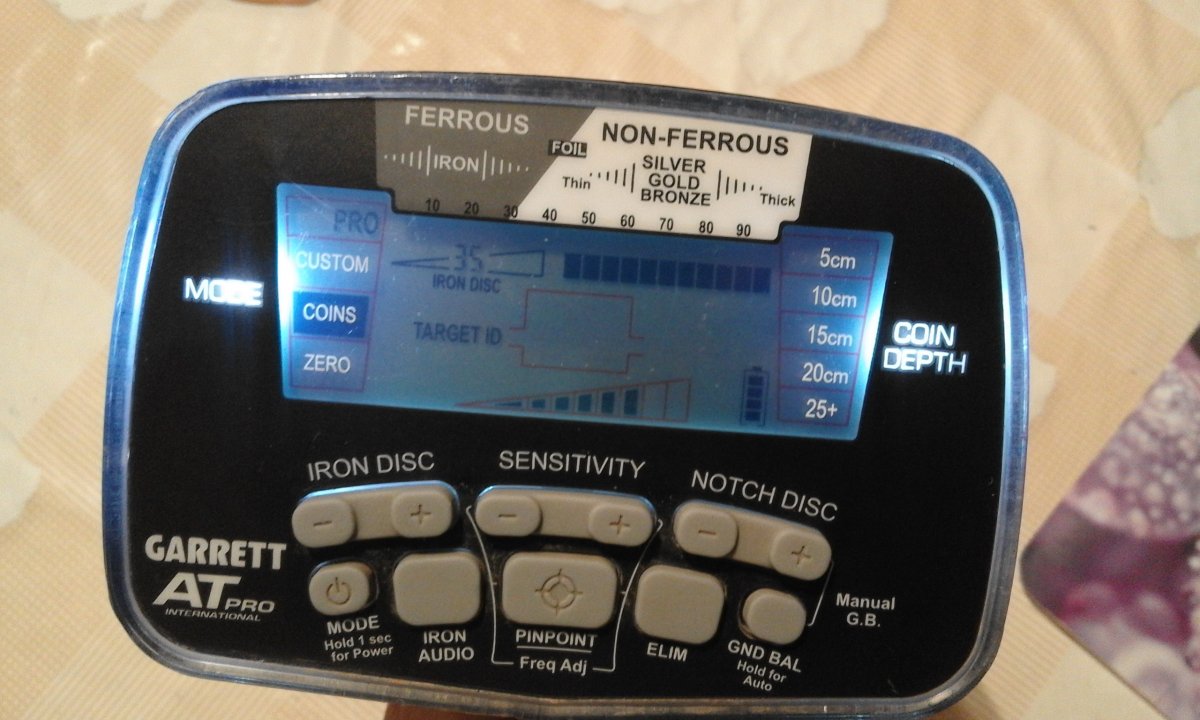

    Результат работы над подсветкой.
    К заводскому не сравнимо и рядом не стоял, но польза ощутима, лучше чем ничего. В реальности смотрится лучше чем на фото.


    Images:

    МАМАЙ73, paiker, u.s.a. та 3 іншим подобається це.
  26. Вольф

    Вольф СД

    Повідомлення:
    3.973
    Нужно было вам АКА Сорекс Про купить) там это все уже есть, да функционала по более:D:D:D
    (блок снимается легко, подсветка, прибор легче, берет глубже.)
    А так классно!
    :beer:

    paiker та 663 подобається це.
