Доброго дня, можливо в когось є схема прибора Фортуна М3 z80 (деловера),завчасно всім вельми вдячний. Слава Україні !!!
Героям Слава! Ось що знайшов: http://www.miriskateley.com/metalloiskatel-fortuna-m2m3-fortuna-m2m3-svoimi-rukami ...Можливо не зовсім воно-але може знадобитися. З повагою!

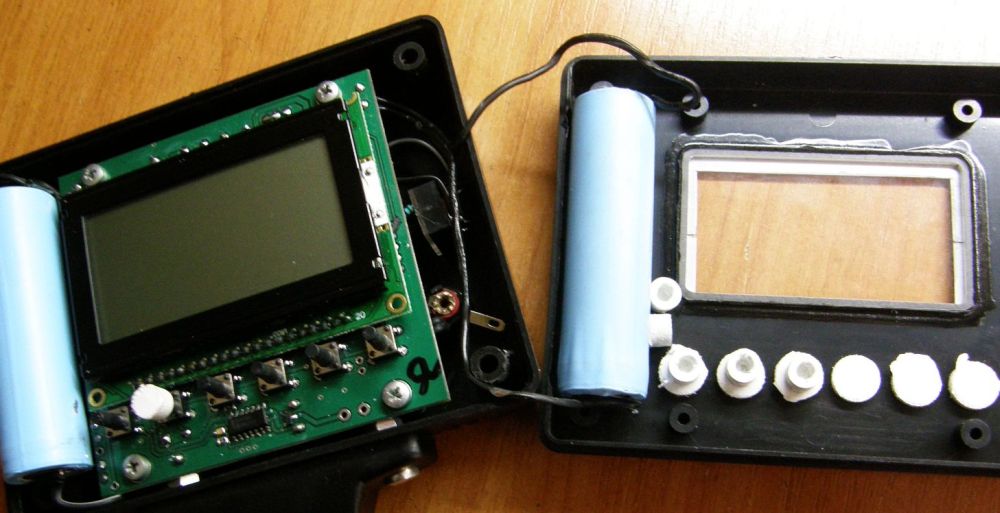

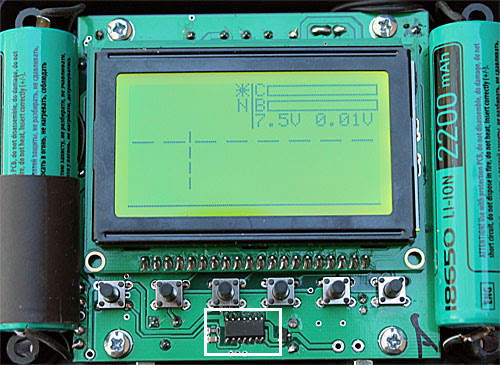

Если металлоискатель Фортуна - М3 не включается, сразу нужно проверить режимы по постоянному току логической микросхемы HEF4013. HEF4013 Микросхема 4013 состоит из двух D-триггеров с установкой "0" и "1". Аналогом данной микросхемы является микросхема K561ТМ2. Для быстрой проверки работоспособности микросхемы HEF4013 привожу режимы по постоянному току. Режимы по постоянному току микросхемы HEF4013. Состояние схемы - "Выкл". 1 нога - 7,5V. 12 нога - 7,5V. 14 нога - 7,5 V. Состояние схемы - "Вкл". 2 нога - 7,5V. 5 нога - 7,5V. 12 нога - 7,5V. 14 нога - 7,5 V. На всех остальных ножках - "0". Если режимы по постоянному току отличаются от указанных, нужно заменить микросхему HEF4013 на родную или ее аналог K561ТМ2. На фотографии микросхема HEF4013 выделена белой обводкой.
