Ответьте на вопросы Для чего неэкранированные провода в кабеле? Зачем использовать экран для прохождения тока? Экран должЭн служить работать экраном. экранировать Дубеет и лопает, негодится проверенно. (думаете я не пытался делать самодельные кабеля )
При диаметре проводника 0,12 там того весу "хелу" 4/0,75 вот это вес Было дело, и такой ставил. ЗЫ а вот для чего двойной экран, так это Вы должны нам пояснить, с точки зрения радиоэллектроники. А есть ещё и тройной... у того же "хелу" Ща найду.
TOPSERV 110 / 120 / Feedback-Cable очень гибкий сервокабель / кабель датчика, медный многожильный провод, изоляция жил TPE, экран - 1 пара или 2 пары + общий, полиуретановая оболочка, 300/500 В и 0,6/1 кВ, 4+2 жилы, 1,5-50 мм². Предлагаемые комбинированные кабели управления в полной мере соответствуют этим требованиям, равно как и требованиям электромагнитной совместимости (EMC). Для электромагнитной совместимости, то есть защиты от помех, гибкие кабели снабжены дополнительным общим экраном.
про пояснения с точки зрения радиоэлектроники то нужно у специалистов по катушкам с высшими образованиями спрашивать нам, любителям, таких знаний не дадено

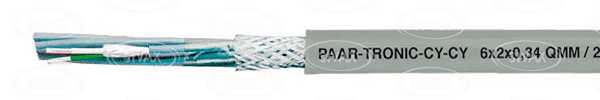

Вот ещё один кабель пригодный длянаших целей и в двойном экране. Экранированный кабель с витыми парами PAAR-TRONIC-CY-CY применяется как кабель управления и передачи сигналов в электронике, измерительных и регулирующих устройствах. Благодаря двойному экрану отсутствуют помехи при передаче информационных сигналов с периферийных приборов на устройства памяти. Отличный соединительный кабель для микшерного пульта, студийного оборудования, измерительных и регулирующих устройств. Надежен для систем управления процессами, для центров обработки и оборудования по обеспечению безопасности. Кабели с медным экраном прекрасно подходят для бесперебойной передачи сигналов в измерительных, управляющих и регулирующих устройствах.
Да. Один делал точно по схеме Владимира. Больше проводов - кабель грубее получается https://drive.google.com/file/d/0B82a-BwpyOBLeHZtVnZqNDRUWU0/view
Своими словами, скажу так для рх екран обязателен потому что идет слабый сигнал обусловлено током т.к на рх ток максимально можно накачать 30 ма на проводе 0,2 мм (катушке) А вот на тх идет отличный сильный сигнал и этот канал не нуждаеться в екранировании... Примерно так как я понял.
Ну вот даже сравните всеми "приславутый" кабель троник 2 си не путайте со с тем что вы покупаете у него же 2 жылы с экранировкой а 2 без и датчики работают на ура .
Спасибо что напомнили, совсем забыл про этот эскиз. . Вы на вопрос о назначении экранировки проводов НЕ ответили
Экранирование выполняет следующие функции: - защищает от взаимных паразитных наводок блоков внутри устройства, состоящего из нескольких блоков; - защищает эти устройства от помех со стороны каких-либо других приборов; - защищает другие приборы от помех со стороны данного устройства. - экран очень сильно увеличивает емкость провода относительно корпуса; - оплетка, которая не соединена с корпусом, никакого экранирующего эффекта не дает; Ну блин, мы вродь по делу улучшения прибора трём? И не просто ОБС (одна баба сказала)
Ну смотрите, значит как дело обстоит, tronik 2cy использует SDR и у него все отлично работает (почти отлично , а теория это дело такое не всегда она пригодна, а там же 2 жылы с отдельными экранами и 2 жылы без екранов !
Я немного изменил пост выше. Там более понятным языком описано. ТХ у нас "голая" значит излучает и воспринимает помехи. Помеха это всплеск, например. А так ли это полезно для датчика. В далёком 2011г. некий Юрий, довольно известный строитель МД утверждал что ТХ можно не экранировать. Спустя несколько лет, он изменил своё решение. Не просто так.
Ну не знаю, аж делают датчики на Tronic-2cy , делает sv_coil на этом кабеле датчики и я не видел чтобы кто-то жаловался.
Это не подход. Это в корне не верный подход. У нас дофига людей в стране живут и не жалуются. Это не значит что всё у нас замечательно. ЗЫ Хоть мы и не в школе/, некоторые довольно давно, стоит освежить знания. http://www.studfiles.ru/preview/4287630/page:3/
Ну извините я не электронщик, я любитель... т.к. знаю так и делаю. Да у нас в стране вообще бардак, но не об этом сейчас.
Ну есть разные варианты по кабелю, можно сделать кабель с попарной экранировкой не вопрос для тх и рх .
Мне 46, Шесть лет тому, решил осуществить мечту детства, занялся радиоэллектроникой. Никогда не поздно учится, было бы желание. Банально, но факт
