Фортуна М / М2 / М3

Привет, извините что перебиваю разговор, но так как М2 это не ПРО то и платы будут под Z80



Результат не какой т.к. выезжал на 2 часа (проверить просто) когда был мелкий дождь и сильный ветер, да и поле было не перепахано со стеблями гречки...
Это нормально когда идет сработка, не частая на удары об стебли гречки ? а то не много задолбало



А я про шо .идет сработка, Не нормально!Сьогодні по клеверу ходив приходилось лопату .датчику показувати .Думав не працює.По корчмі походив ,там без лопати ясно все ГУД



IAMDI у вас схема стандартная rx усилителя?



Здоров.Серий ,в мене таке питаня,в мене один блок заводиться(Ф_М) перше вмиканя.При перегрузці .перестає ложнячити.Кого куда запаяти?На другому цих проблем не має.Сенк,Дякую



Думаю да, я не про в электронике, брал блок у оззи...

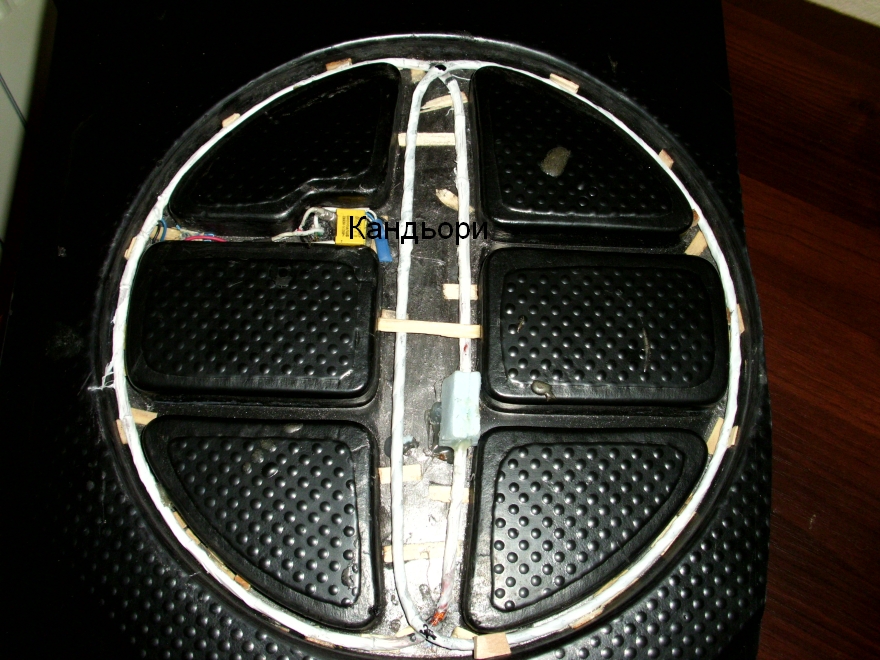

Ну а катушки с помощью хороших людей на форумах, научился делать

solovey_2005, скажите пожалуйста для дд30 обмотки рх в 180 витков индуктивность 26 милигенри, нормально ?



а конденсаторы в виртуальном ноле 100 мкф ?



По кількоті витків нормально при 0,015 мкф =8-9 Кгц.Я не міряю індуктивність.Я міряю частоту контура зібраного (LC).ємність конденсаторів не одинакова,і кількість їх у мене обмежена (20).Я збираю датчик з заданими параметрами по чатоті і розносу її.При тому що маєш, РХ -0,015 мкф,ТХ 0,22 мкф і біля 50 витків.вийде датчик в межі 9-10 кгц.Витки підбираю шляхом зменшеня їх кількості

Дякую, подивлюсь.поміняю я когось розпаював на деталі.Утєчки не було а підсохнути могли



Поки зробив Ф,повідправляв П.Редагувати попереднє повідомленя уже не можна.Перший етап датчика.Зведений.+600 мВ. рознесений 1,1 Кгц.Р.Ч=10,6 Кгц.



а каким проводом мотали?

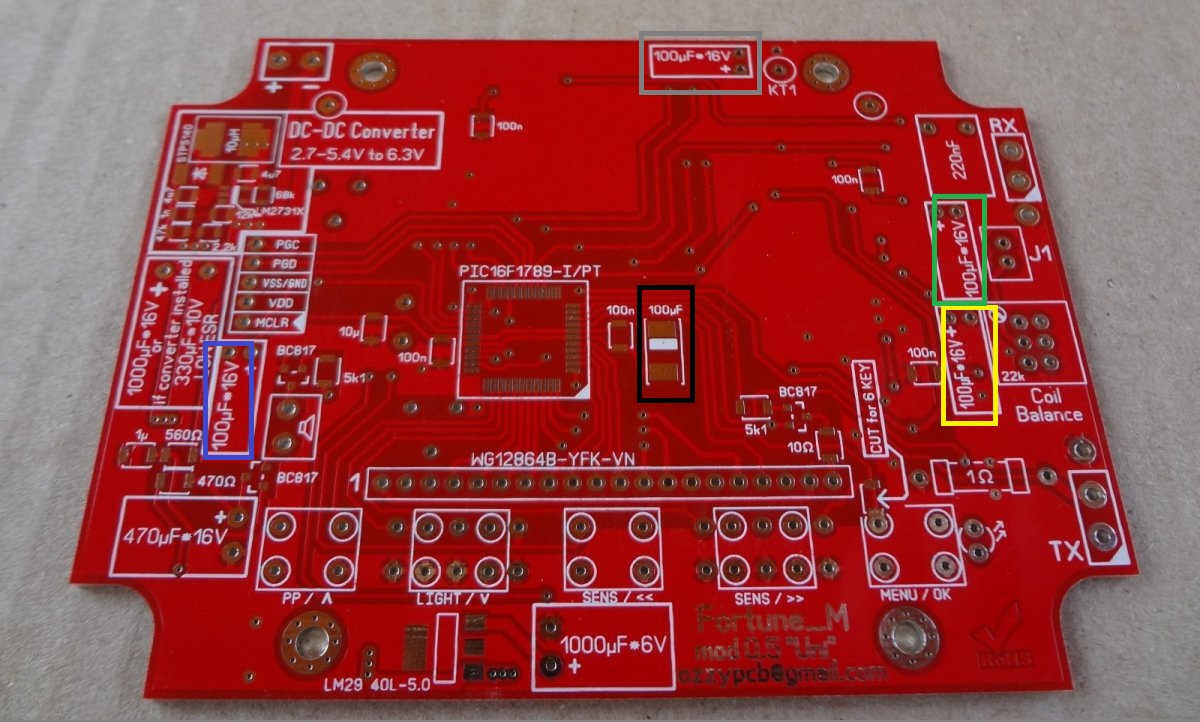

Кто подскажет где этот кондер на плате?



Это хорошо, а то остались корпуса! А что там вообще слышно - будет ПРО или Ф2, типа, и есть ПРО?



желтый и зеленый



у кого есть наклейки с названием металом под экраном на фортуну м ?поделитесь пожалуйста или дайте размеры...буду очень благодарен



На сколько кнопок 5 или 6 ?



на 5 кнопок

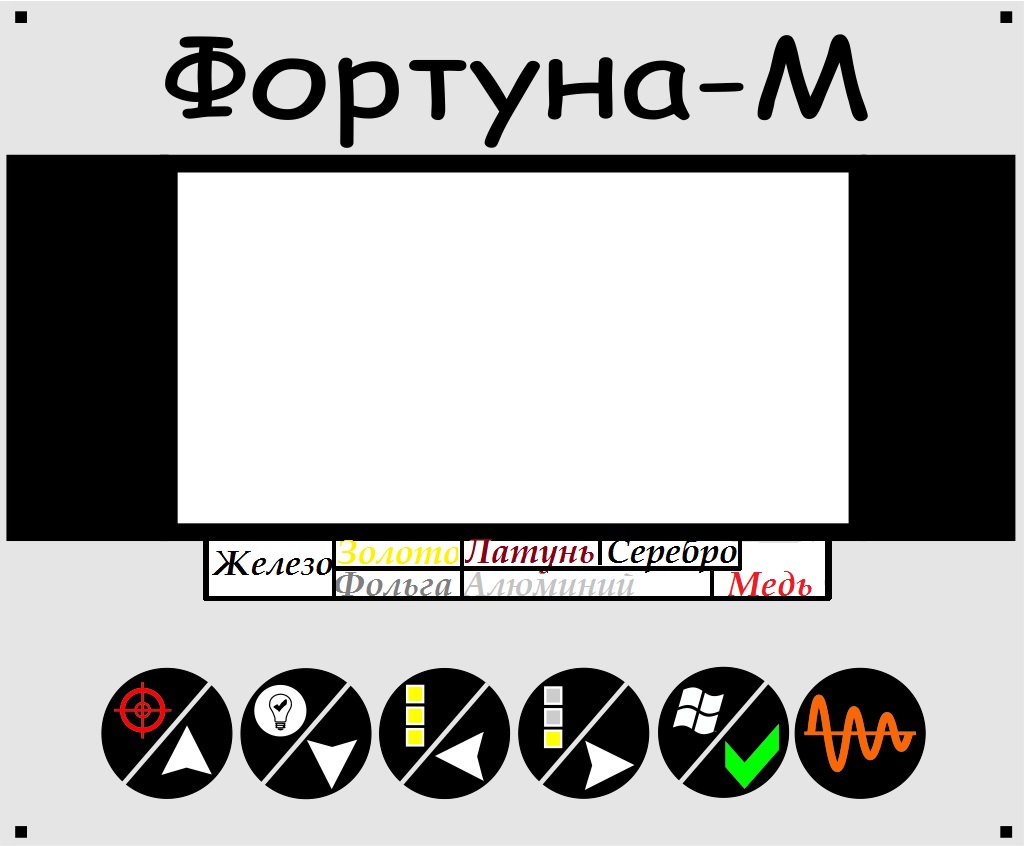

А я на 6 кнопок на калякал вам. Оzzy надеюсь простит меня за издевательство над его шаблоном .Правда не проверял сходится ли VDI.



http://filetonet.com/AABa3b1e4987fe25a9f6cdd4e2eed8d64c1



Завтра возьму и также нарисую на 5 кнопочном шаблоне. Проверить бы совпадение надписей в реале.



если можна скиньте такой же на 5 кнопок..очень понравился



Рх 0,18 Тх 0,45



Подскажите кто нибудь, для дд30 с разносом 1,3-1,7 гц частотой 12 кгц, нормален ли минимальный разбаланс при токе 100 ма 700 мв ?



Надписи в реале зависят от частоты катушки и правильности настройки на феррит



Если это на холоде и затем при заносе в в теплое место уменьшается то ничего страшного нет, а так не особо нормален но и не критичен



Ок, спасибо ну а на счет убегания баланса катушки есть автокомпенсатор
