Фортуна М / М2 / М3

Ага и назовєм его ФАРТ

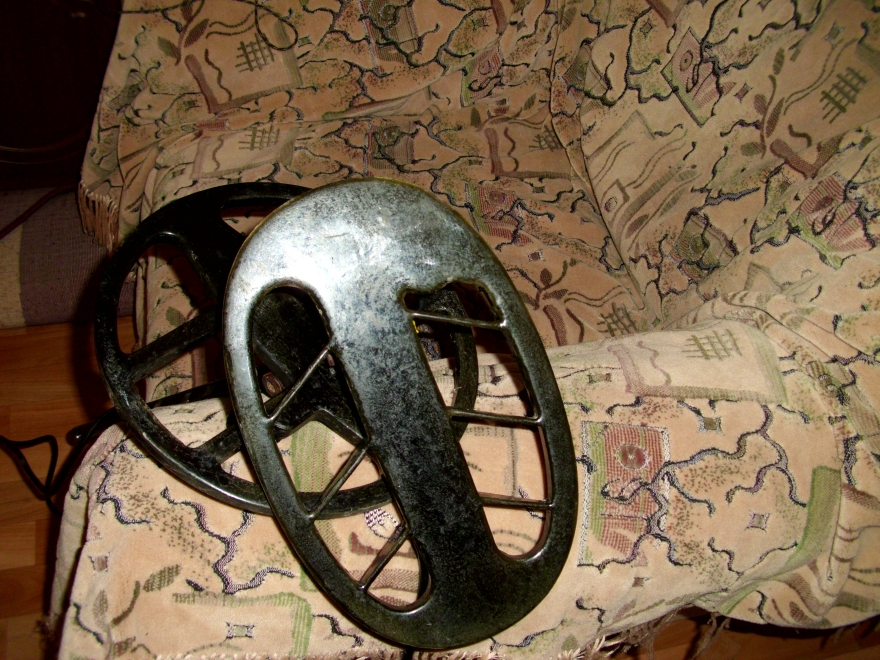

Назвем його ."OZZY .ФАРТУШ"М3.Сьогодні виїхав на час на вбитий РИМ.З модернізованим вх підсилювачем.ДД-25, 9,8 Кгц.127 мА.підс 2 !робаланс 0,22.Без ложняків.Два шмурдяки видовбав.Треба брати з собою копаача А в лісі снігу по коліна.Залишається мотати і заливати .І чекати поки намалюєш!



solovey_2005, можно вопрос.
Разьемы (распайка) пинов штекера на Фортуне М и Кроте 2 совпадают ?



У мене ДА..А в основному паяяють хто як хоче.Датчики підходять 100%.А розпайку потрібно дивитись.



вчера за-ради интереса прошил на версию 20 мне показалось что пошивка 19 стабильные работает чем 20 и вернулся обратно на 19, кто что может сказать про прошивку 20



Так само.вернувся ще осіню.

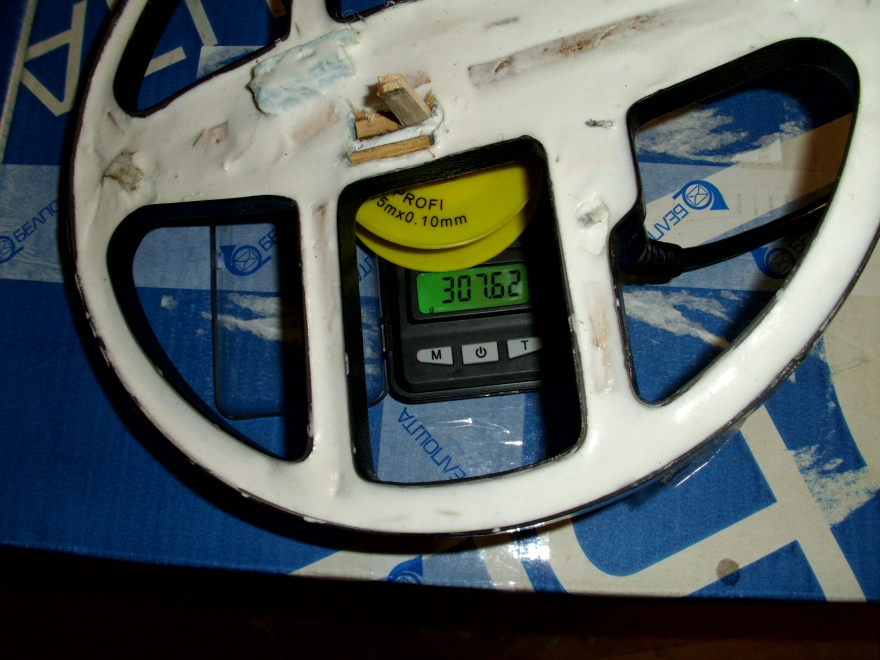

вага датчика



Який жах, напхано все що попало, залишилось тiльки н@с...ти.



О якби ти знав що в цих матеріалів КТР 7-9.І розбаланс в 500 мВ,при розносі 800 гц! ,від +6" до +26"С..Кінцевий рез такий буде!Так що жуй



Подскажите есть ли смысл намотанные обмотки сразу пропитывать лаком, дальше свести это дело зафиксировать и заливать сразу эпо + микросфера для лучшей термостабильности ?



Лаком можно и не пропитывать, посмотрите как делают фирмачи - вообще жах, сводите , делаете петлю для подстройки и заливаете



армировать нужно стеклотканью для термостабильности, пропитывается оно и эпоксидкой нормально



Добаблю,матеріали для армування для термостабільності.http://www.dpva.info/Guide/GuidePhy...sionCoefficient/linearExtensionManyMaterials/ Рекомендовано Алмаз.Древесина, пихта, ель,Кварц,Слюда,Стекло пирекс, пирекс,Ну і Эпоксидная смола , литая резина и незаполненные продукты из них з КТР-55

пропітка катушок-505 клей.1 шт,3 грн 60 коп хватає на 1 датчик.



А что 505 суперклей изоляцию не сьест?



Эпоксидка сама по себе отлично пропитывает обмотки.Не нужно их сильно увязывать ниткой,а на экран кисточкой нанести эпоксидку,после отверждения будет такой себе защитный слой(чтоб если изоляция на проводе где-то поцарапана,не коротило на экран).Еще лучше использовать провод ПЭЛШО,у него дополнительная тканевая изоляция и она пропитывается при заливке на раз-два.



Понял, спасибо сделаю примерно так но добавлю в эпоксидку немного микросферы, и подскажите еще значит вышла у меня такая ситуация нанес графитовый екран 1 раз вышло сопротивление больше 3 кОм, решил нанести второй слой - нанес и тут выло сопротивление от 60 до 400 ом в зависимости от растояния, что мне делать оставлять так или пройтись не много наждачкой ?



Нормальное сопротивление,теперь нанесите кисточкой тонкий слой эпоксидки(с отвердителем конечно) и дайте застынуть.Микросферы потом,в основную заливку.



Ок понял, большое спасибо, буду делать, скоро на коп



Вопрос по установки баланса датчика с помощю резистора встроеного в блок.В каких случаях нужно проводить разбаланс датчика? И по поводу баланса на грунт установки фазы с помощю ферита когда нужно отстраивать?Прибор брал у Stuff Спасибо



Если с изменением температуры окружающей среды, сильно поплывёт разбаланс, понятно, что нужно его компенсировать, желательно до минимального значения, я не компенсирую до значения 0.3...0.4В, если выше тогда да. У Вас выведена ось резистора наружу, или резистор внутри, так,что блок нужно вскрывать для этого? По поводу начальной установки фазы на феррит, очень странный вопрос, производитель обязан был обьяснить, что это нужно только для начальной калибровки прибора с конкретным датчиком, если Вам прибор настроили с этим датчиком, незачем менять настройки в сервисном меню. Настоятельно рекомендую больше почитать об этом приборе, в том числе и эту ветку форума, также авторский форум, отпадут такие вопросы сами собой.



Ось резистора выведена наружу.Понимаю что вопросы уже возможно обговаривались но 120 страниц листать в поиске ответа занимает время.



До весни ще далеко.... .Тут в осноному флуд.Тут читай http://alltech.at.ua/forum/3-104-1 .



А чего то весну ждать я вчера выезжал на коп, проверить какая земля, на поле и на лугу одинаково легко копается но только по полю долго не покопаешь на ноги катушку и лопату грязь налипает и оч трудно ходить , а так в своих краях можно копать! по поводу леса не знаю не было возможности проверить...



Результат?.З таким самим успіхом ,можна і з "ГУГЛІ МАП " покопати.Взутя не прийдеться мити .А в лісах у нас давно шукають. Снігу уже не має.



Это азы управления МД Фортуна М, думаю почитать нужно будет, от этого, польза
очевидная.
