на счот Öltankwagen - старой/новой тут под вопросом(?), т-к 3вещи там ЗА "новый", как 3-против....скорее это смесь/переходная моделя или еще что то.

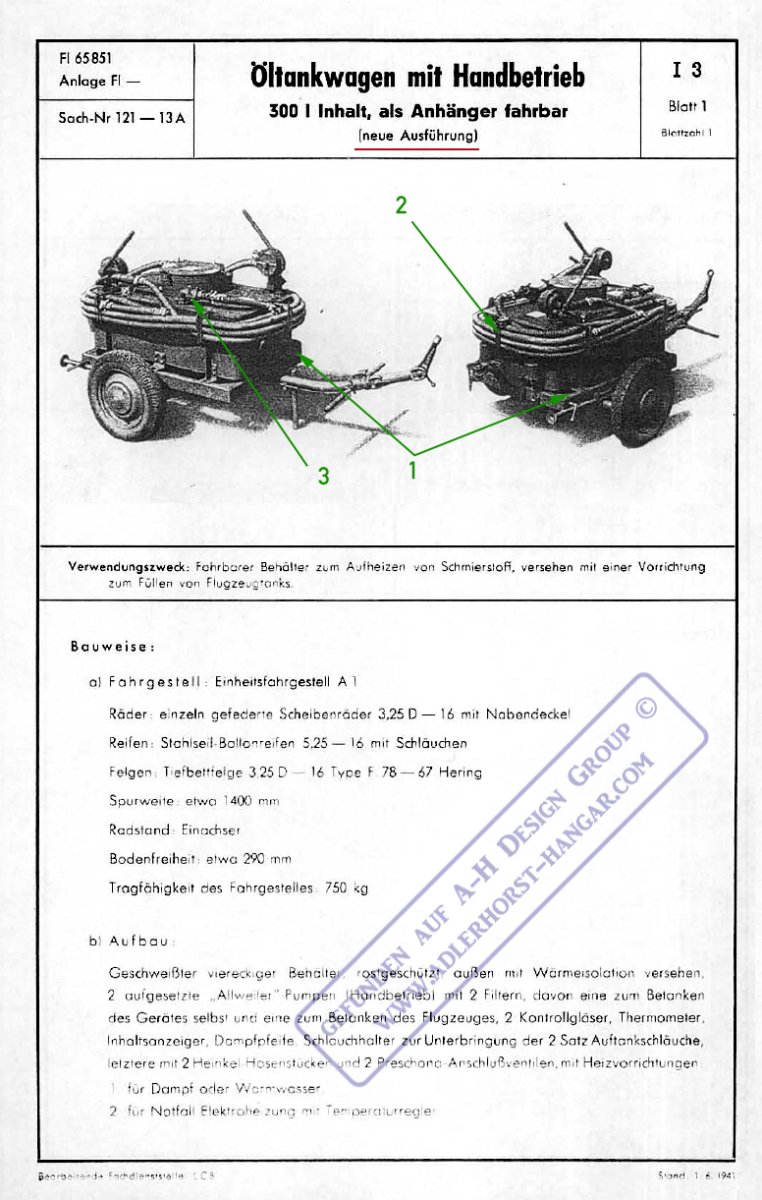

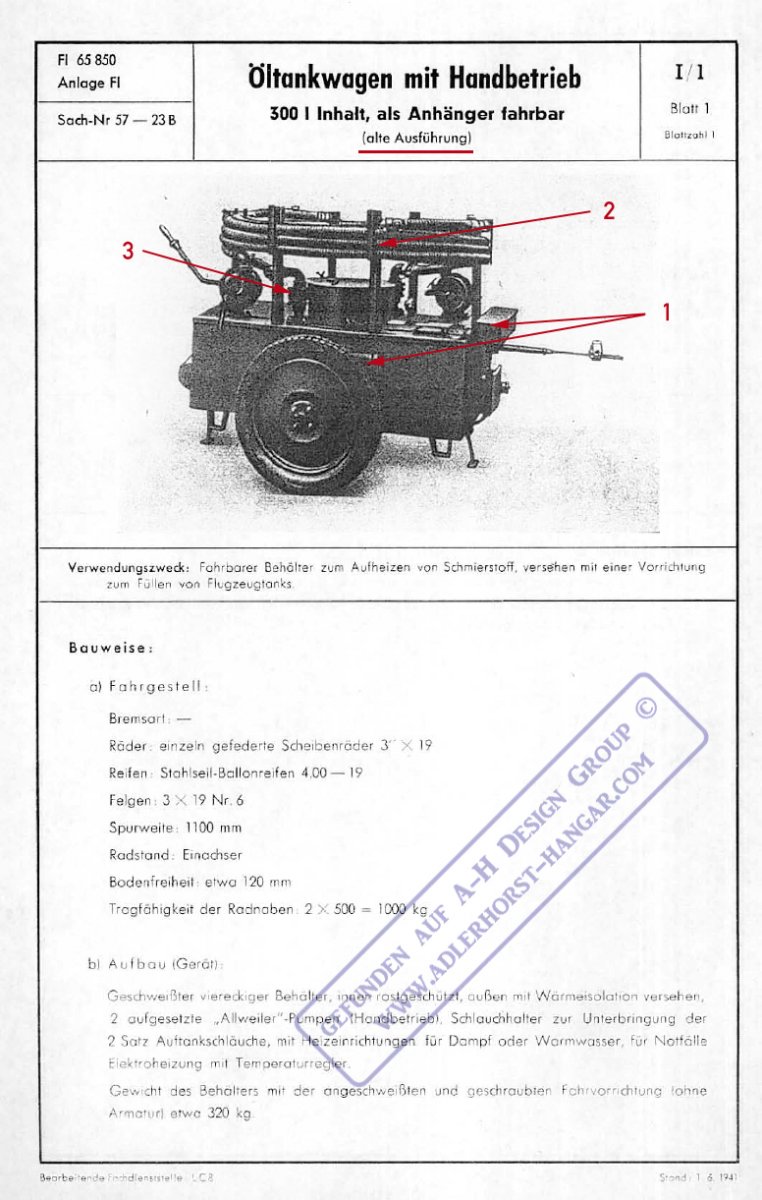

alte Öltankwagen Sach-Nr. 57-23b (Fl. 65850) / neue Öltankwagen Sach-Nr. 121-13A (Fl. 65851)....если так важно, то могу показать доки на оба варианта.

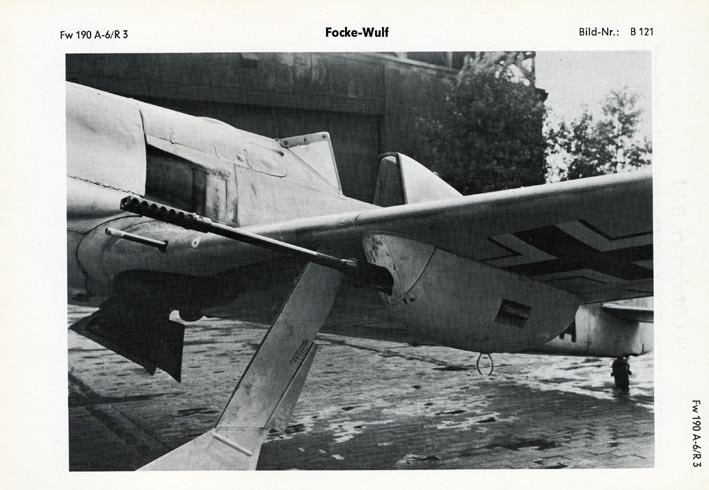

т.н. Порты пушек там не закрыты, а наоборот открыты....видна даже тень брасаемая от отверстия...вот мне интересно не это, а тo, что это: фото или кадр с фильма какого?
т.е. это может быть вполне пропоганда филь или фото на которых это всё по началу на 190 ретушировалось...есть даже статья от Pawlas - Archiv с 70х где об этом ведётся

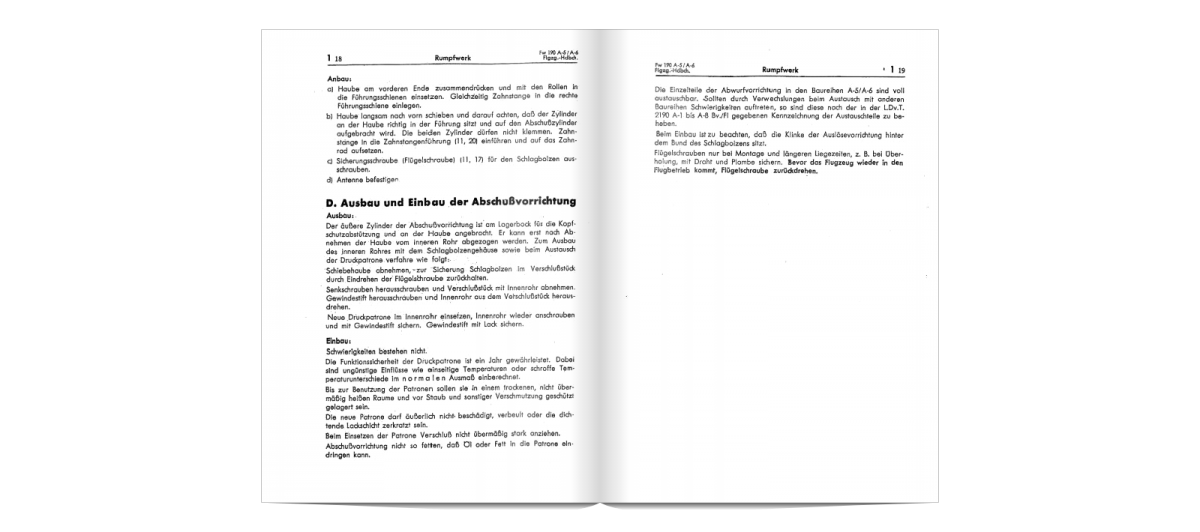

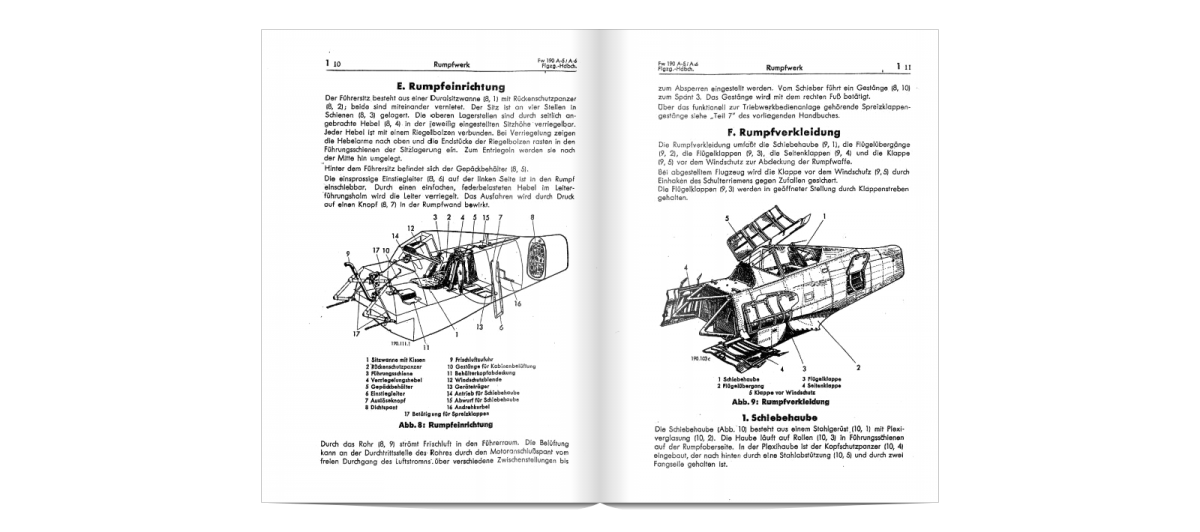

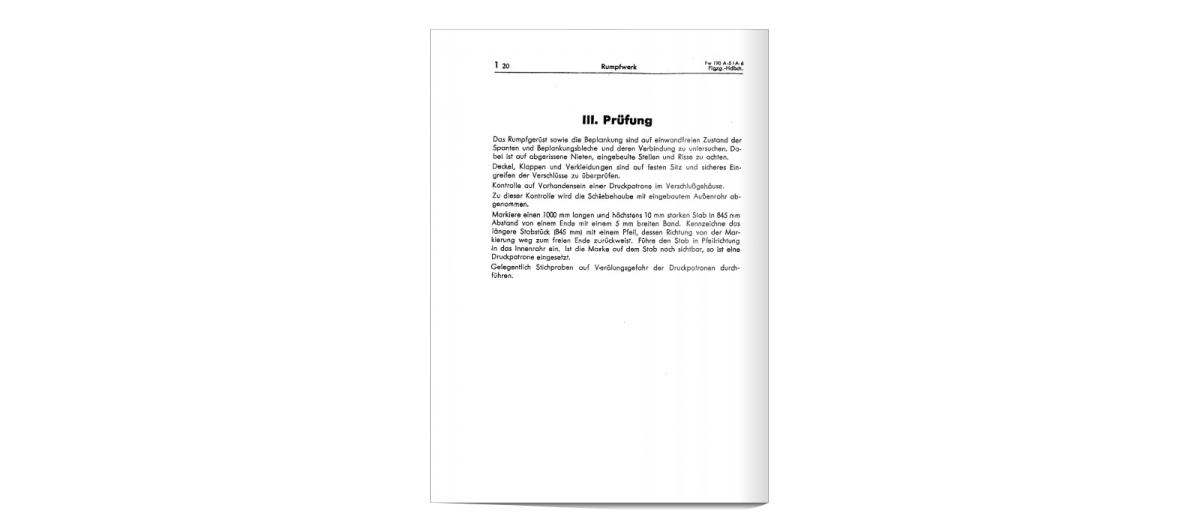

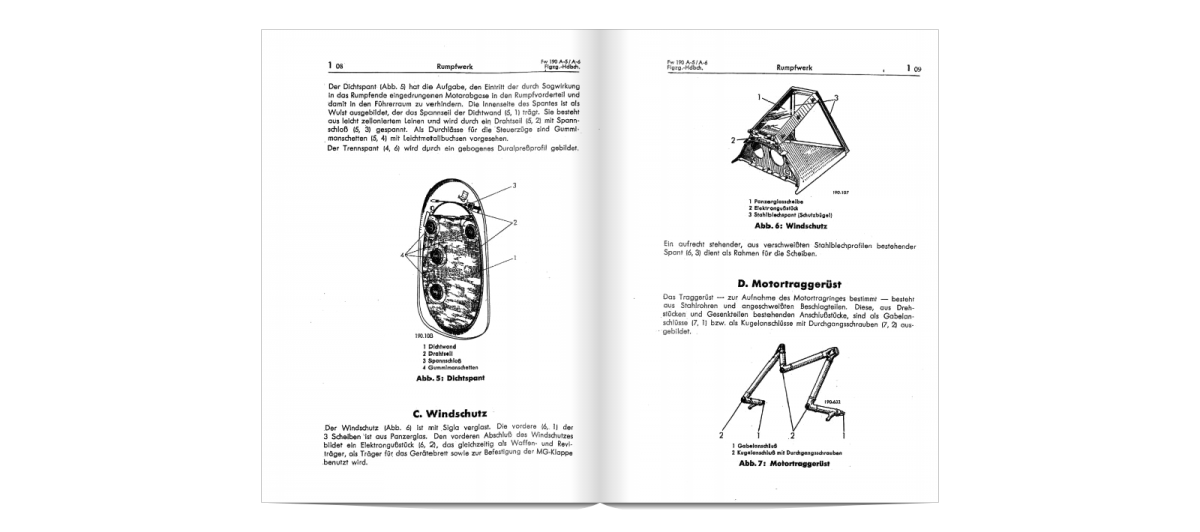

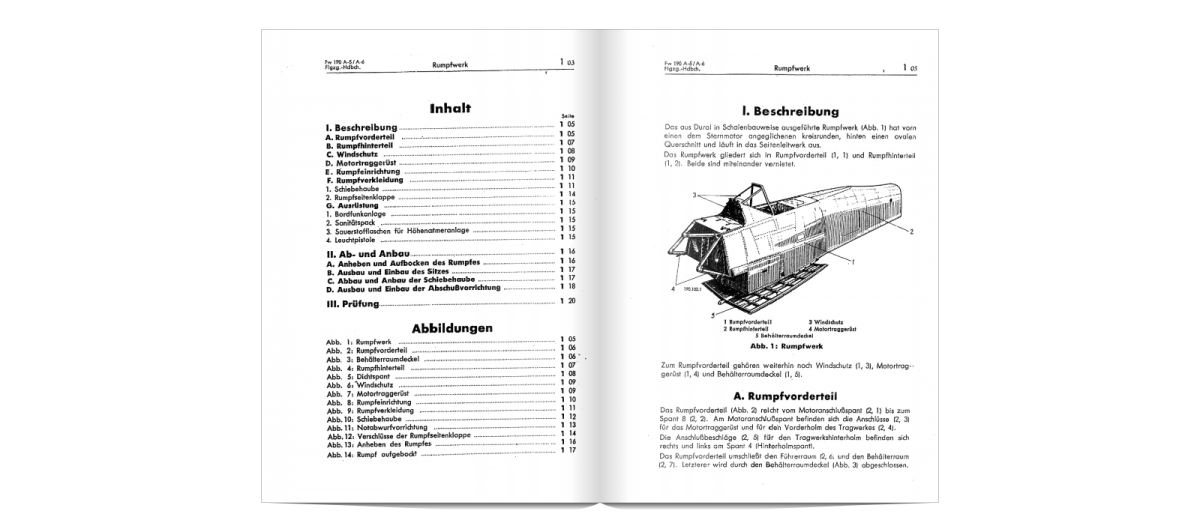

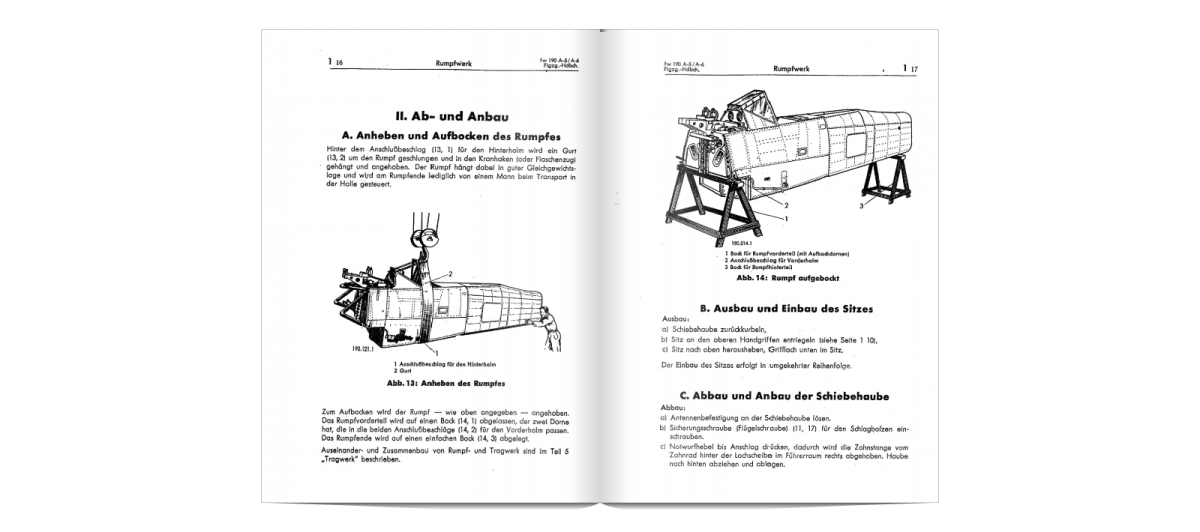

реч не в один лист с надлежащими доками, подтверждениями usw... нада?



ДА - это А-8й...смотрим на расположение Schnellverschluße/замки на бонковой части М-Haube - они смотрят вниз.
на старых версиях 190х - вверх....до А-7, но там было в перемешку...и с А-8 так, как на фото.



Покажите доки на оба варианта битте...



основные отличия/особенности, которые видны на глаз отчотливо, я отмети в 3 пунктах...ИМХО
на выставфленном Вами фото/или фильмкадре (Вы так и не ответили пока) они (3-особенности) отчотливо видны.

ALT-------&------NEUE Öltankwagen



В одном из источников указывается, что эта пропагандистская фотография была снята в оккупированном Львове.

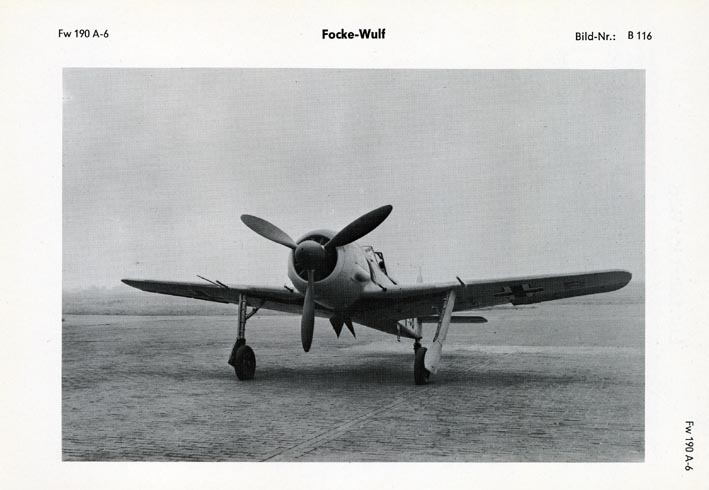

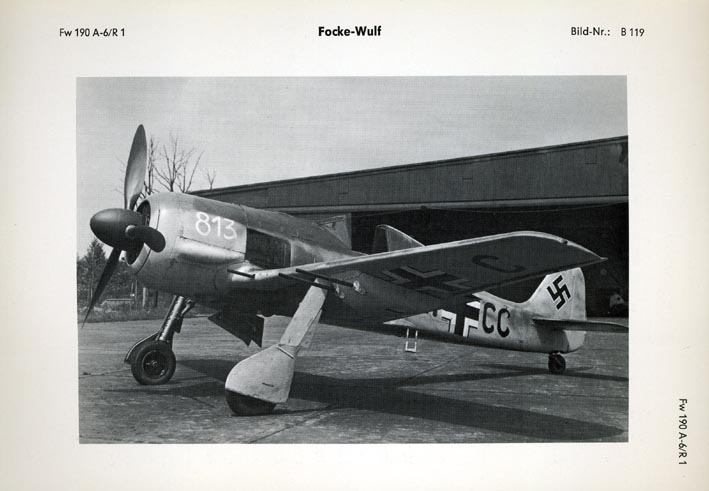

Aus Focke-Wulf Flugzeugbauwerke GmbH. Fw 190 Flugzeugbaureihen Mappe. (Werkfotos)

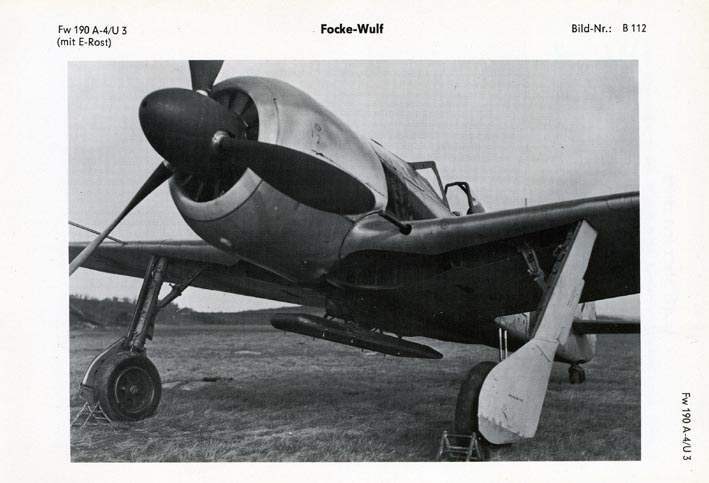

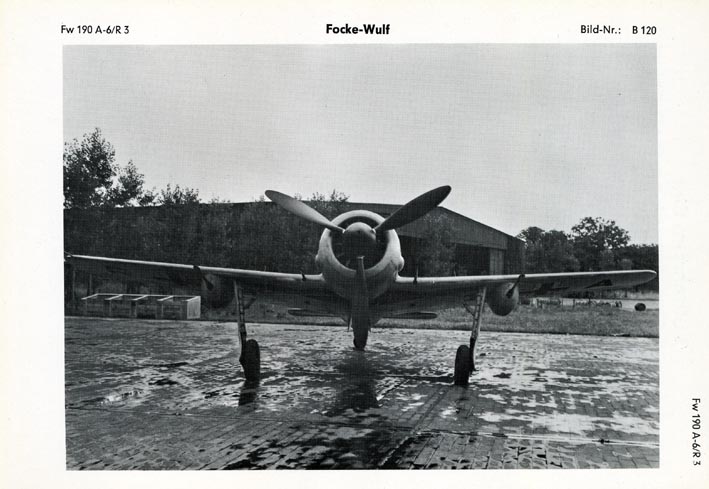

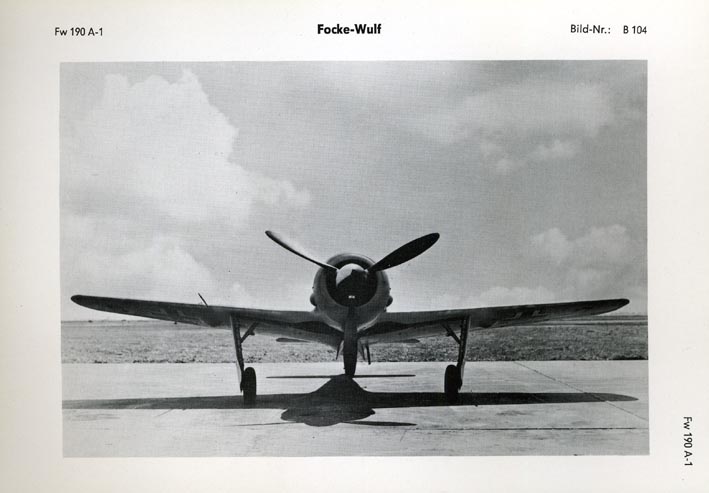

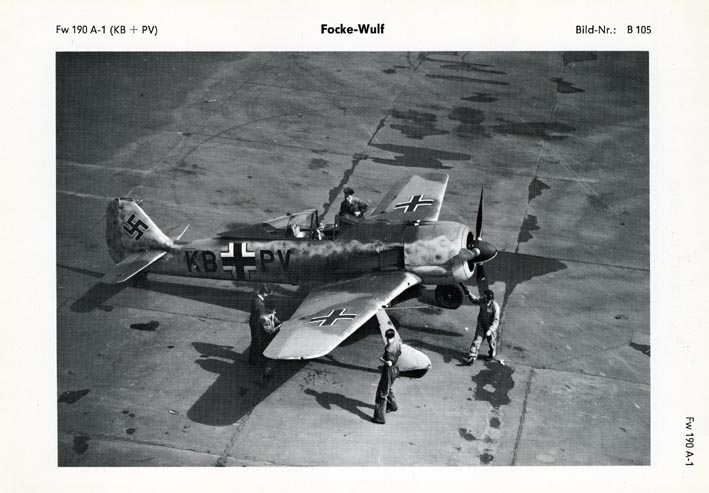

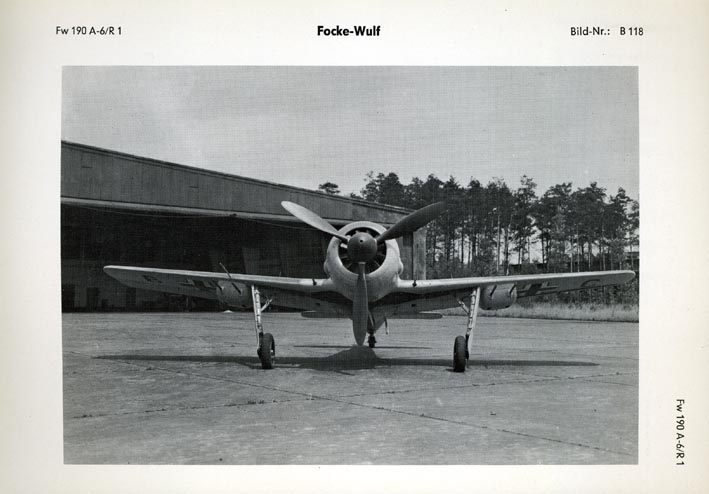

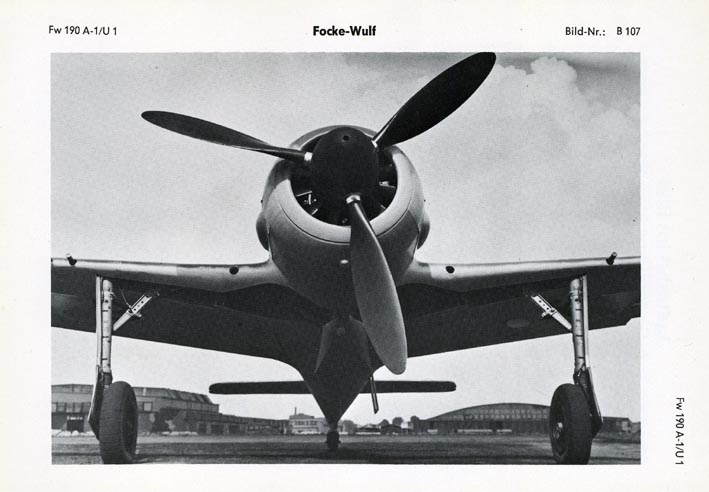

Serien Flugzeuge






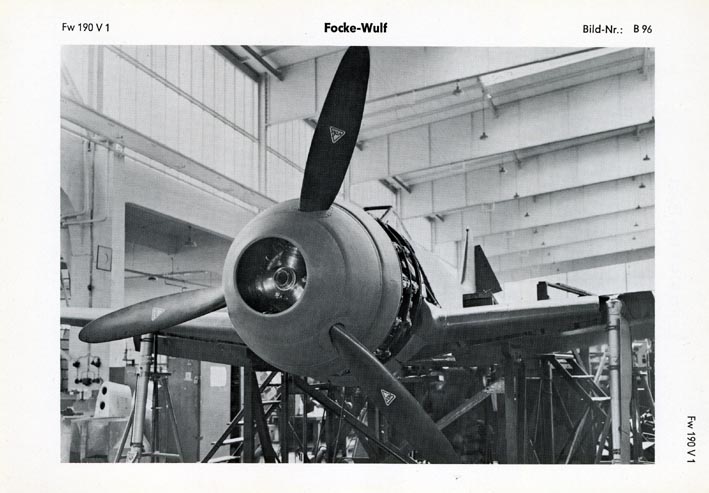

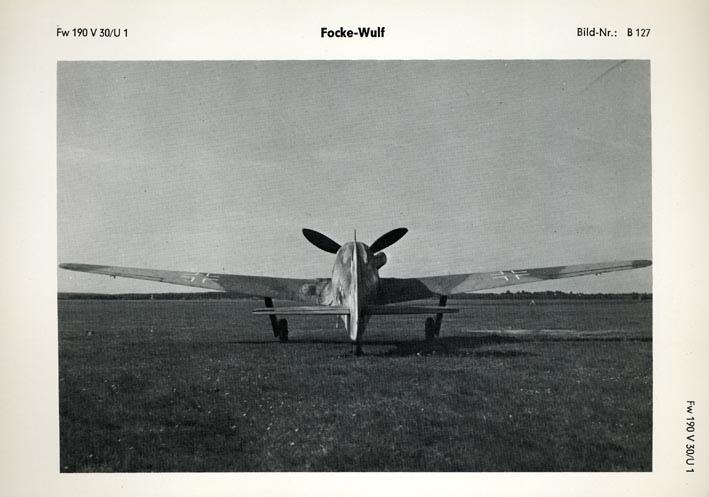

V/ Versuchsflugzeug Fw 190/Ta 152



Рисунок, но подходящий в тему. Больше некуда)

Джордж Хорас Дэвис: "Когда немецкий летчик-истребитель вынужденно покидает Fw-190", журнал Illustrated London News, 5 сентября 1942 года.
С пояснениями



Jagdflugzeug Focke Wulf Fw190 Motor Detailansicht



Fw190A-7 oder A-8...



Der AGO-Flugzeugwerke. Endmontage Halle.

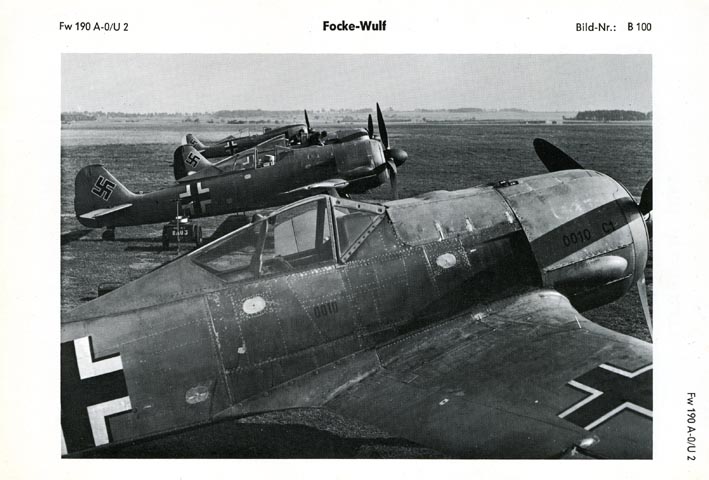

Fw 190A-0. самая первая и малая серия 190х. очень отчотливо виден первая серия Fahrwerk, которая имела раздельный мотор и Getriebe, а так же каплевидные Beule впуска воздуха в нагнетатель...с А-1 они были видоизменены и дошли до А-9 более не изменёнными.



Focke Wulf Fw 190 Drawings Video



Noch ein Fw 190 mit P.K. Kamera. FF. Hans Stollenberger



Sonderstoffanlagen (GM1 u. MW50) , sowie Kraftstoffzusatz-Einspritzanlagen (C3 u. EN) für Fw 190A, F, G und D Serie.



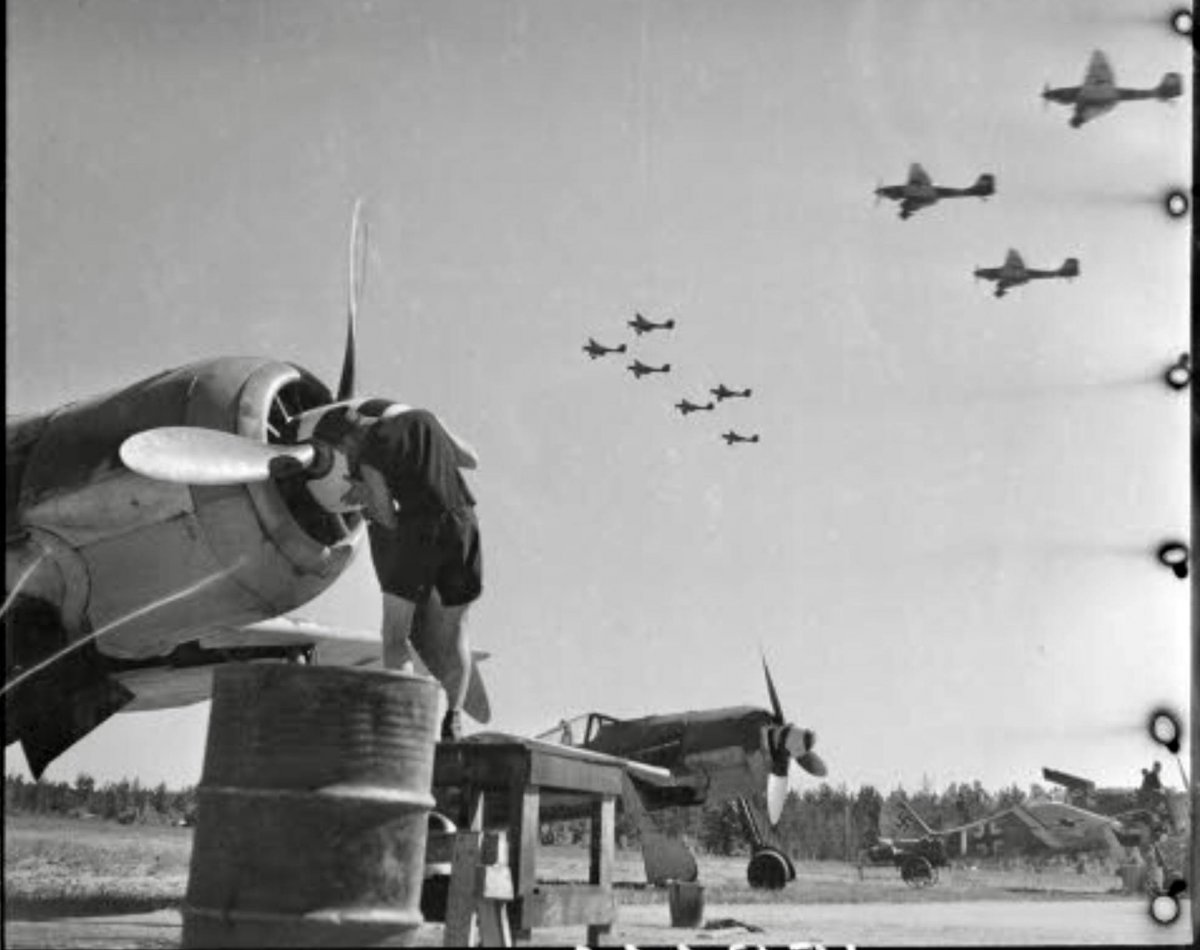

Механик ставит колпак обтекателя на А-6 под пролетающими штуками.

Gefechtsverband Kuhlmey, аэродром Иммола, 2 июля 1944



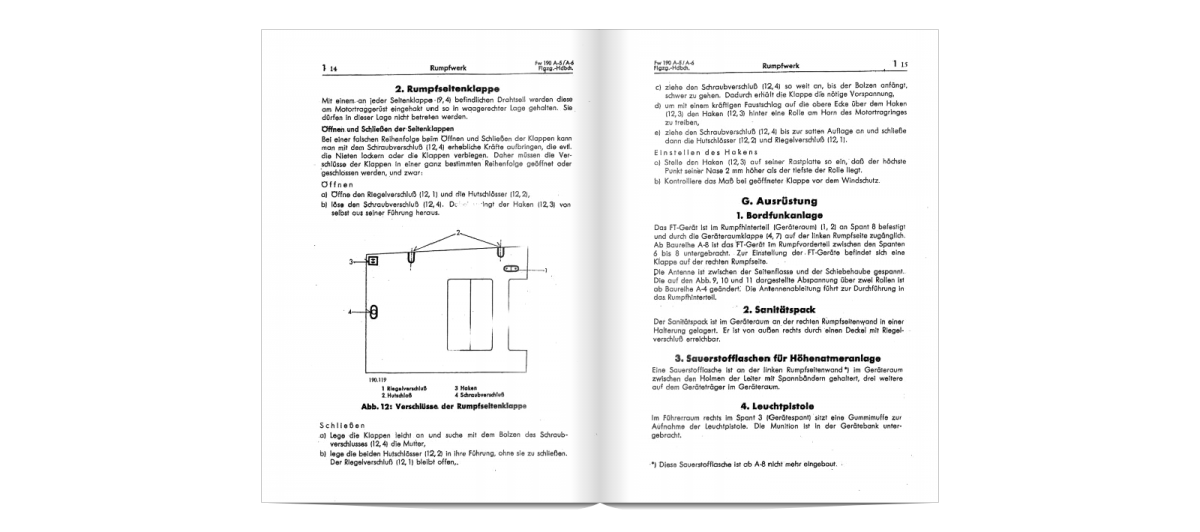

Unterschiede an Deckel bzw. Klappen bei den Fw 190A und F, G Serie inbegriffen

Deckel u. Klappenübersicht bei Fw 190A-1 bis A-4



Deckel u. Klappenübersicht bei Fw 190A-5 bis A-6



Deckel u. Klappenübersicht bei Fw 190A-7 bis A-9



* расположение Schnellverschlußen верхнего Motorverkleidung (1) на рисунке (А-7 bis A-9) не правильно!
правильно: на А-7 смотрят так, как на рисунке (с красн.-правкой), а с А-8 смотрят все вниз.



неизвестная авиашкола, подписано "Франция, февраль 1944"

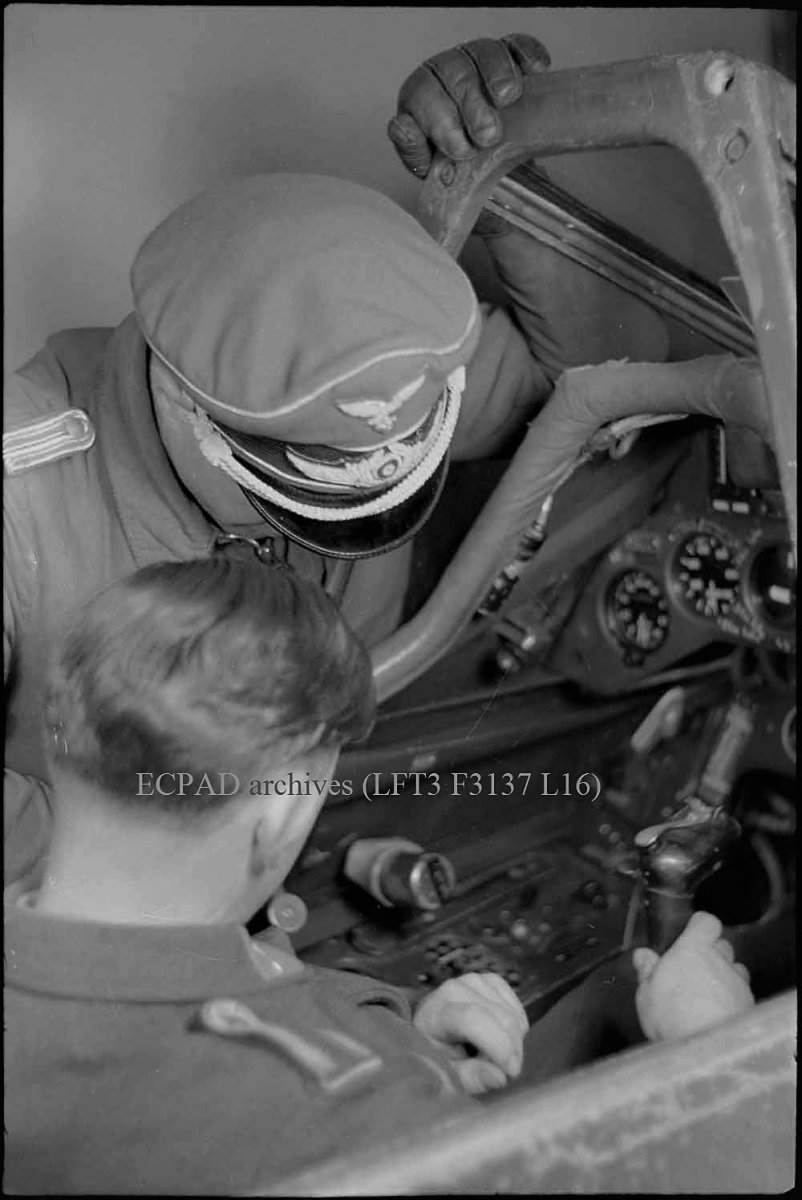

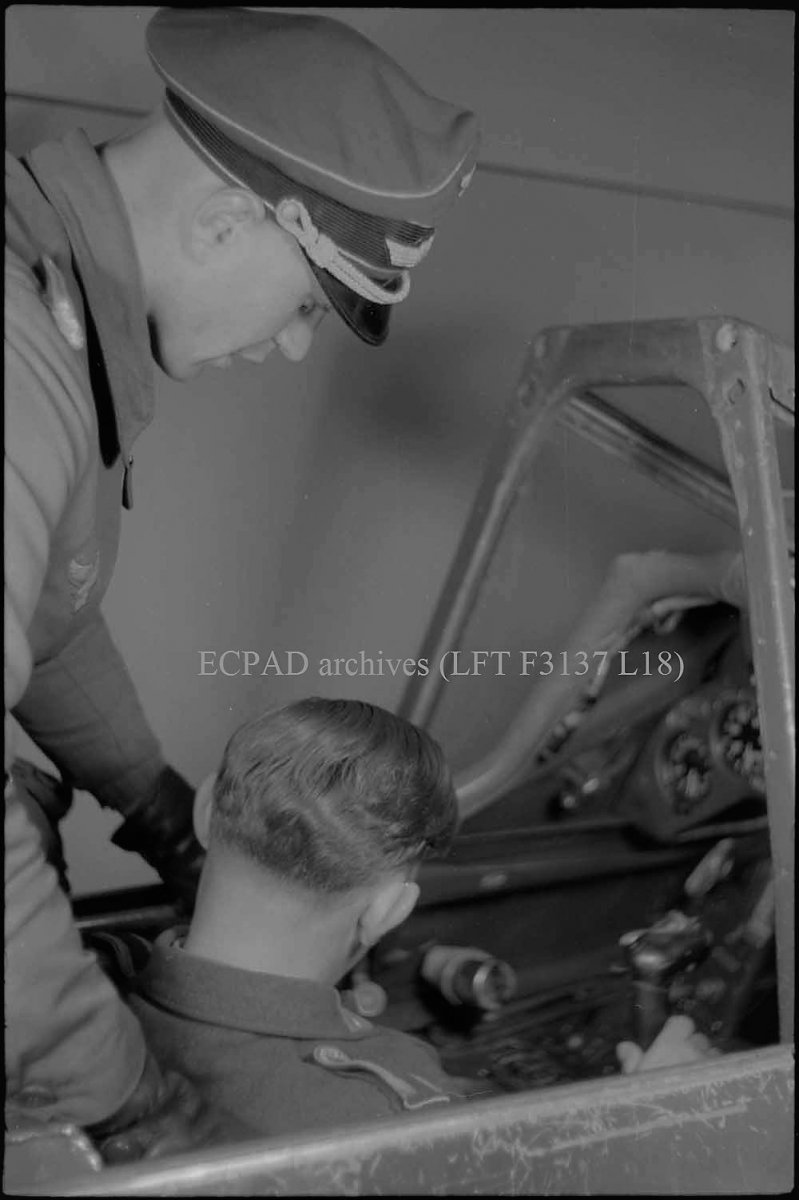

кабина A-3 или A-4



Auf dem Foto KG14(!)= A-1/2, und ab A-3= KG13.

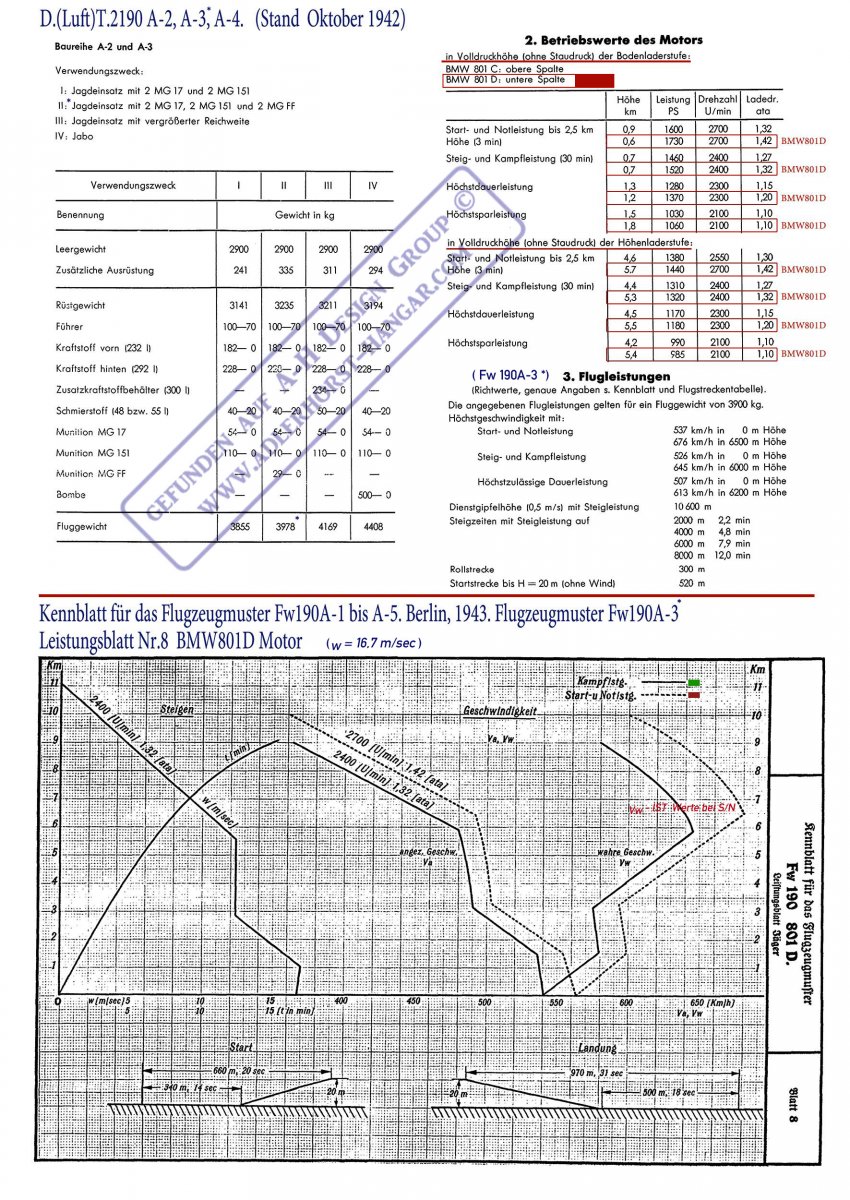

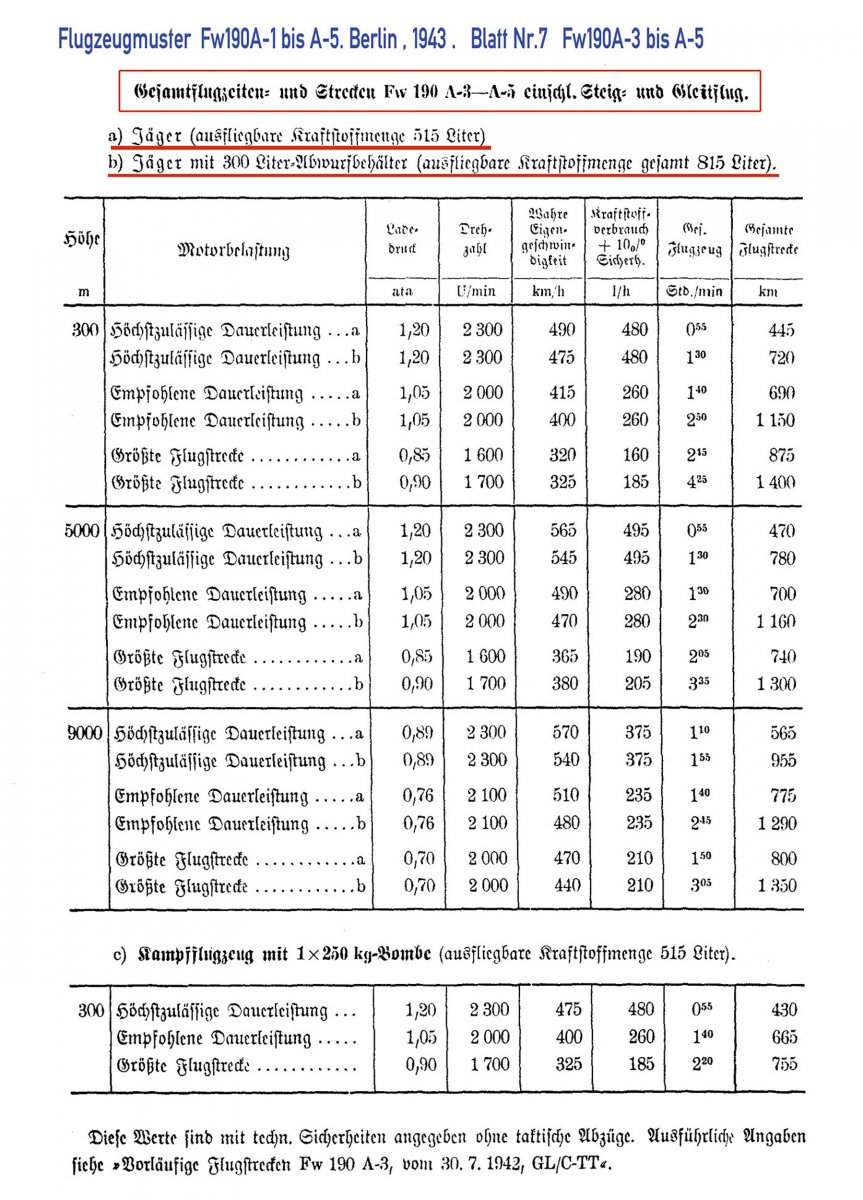

Leistungsdaten der Fw 190A-3(*) und Ladeplan A-3 bis A-5...

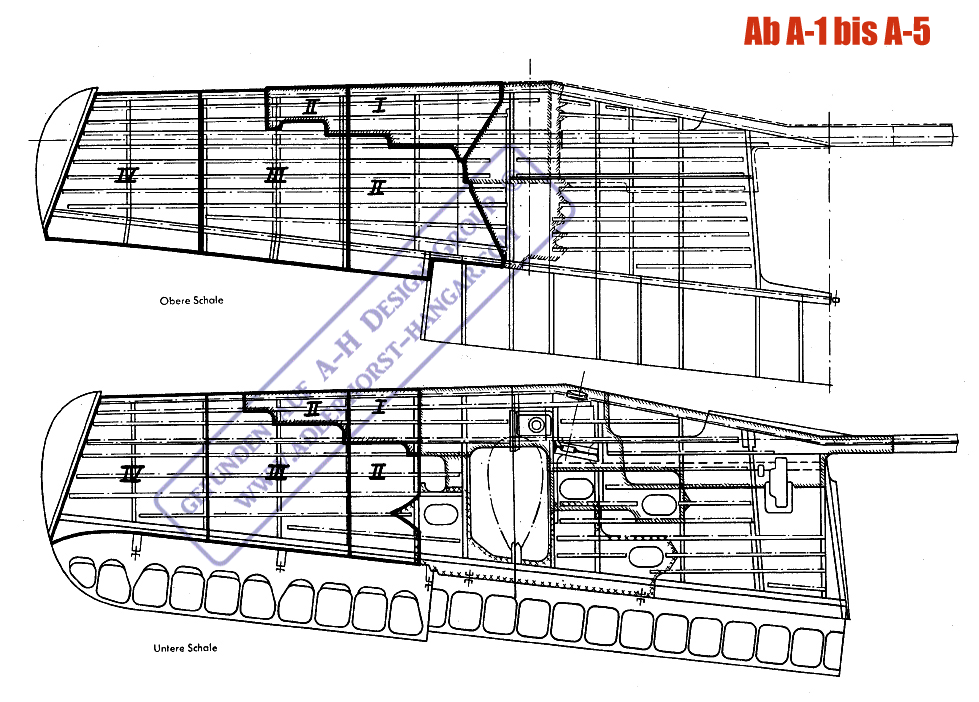

С течением времени начиная с А-6 на Fw 190A,G und F включительно, было доработано крыло, или точнее его жОсткость по отношению к старой версии.

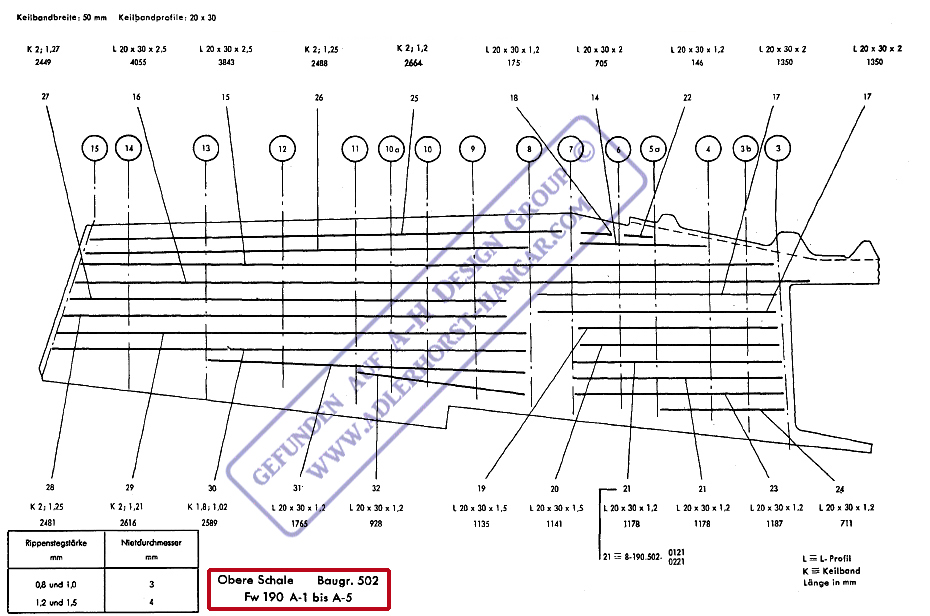

Сдесь показано "старое" крыло и его т.н. Verstärkungsleisten/рÖбра жОсткости установленные внутри крыла (Obere Schale. Baugruppe 502):

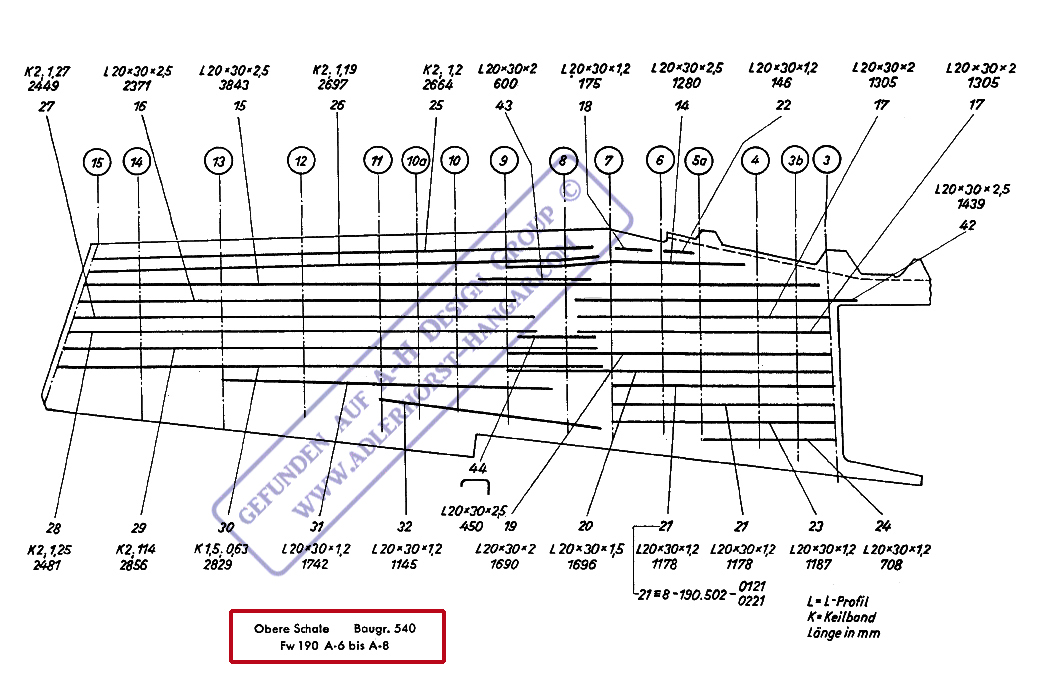

а сдесь уже "новое" крыло с дополнением Verstärkungsleisten (ab Fw 190A-6, G-3 und F-3),(Obere Schale. Baugruppe 540):

при этом изменения/дополнение произошло только на верхней части крыла bzw. Schale, нижняя часть при этом осталась неизменÖной (Untere Schale. Baugruppen 512,514,545,576):

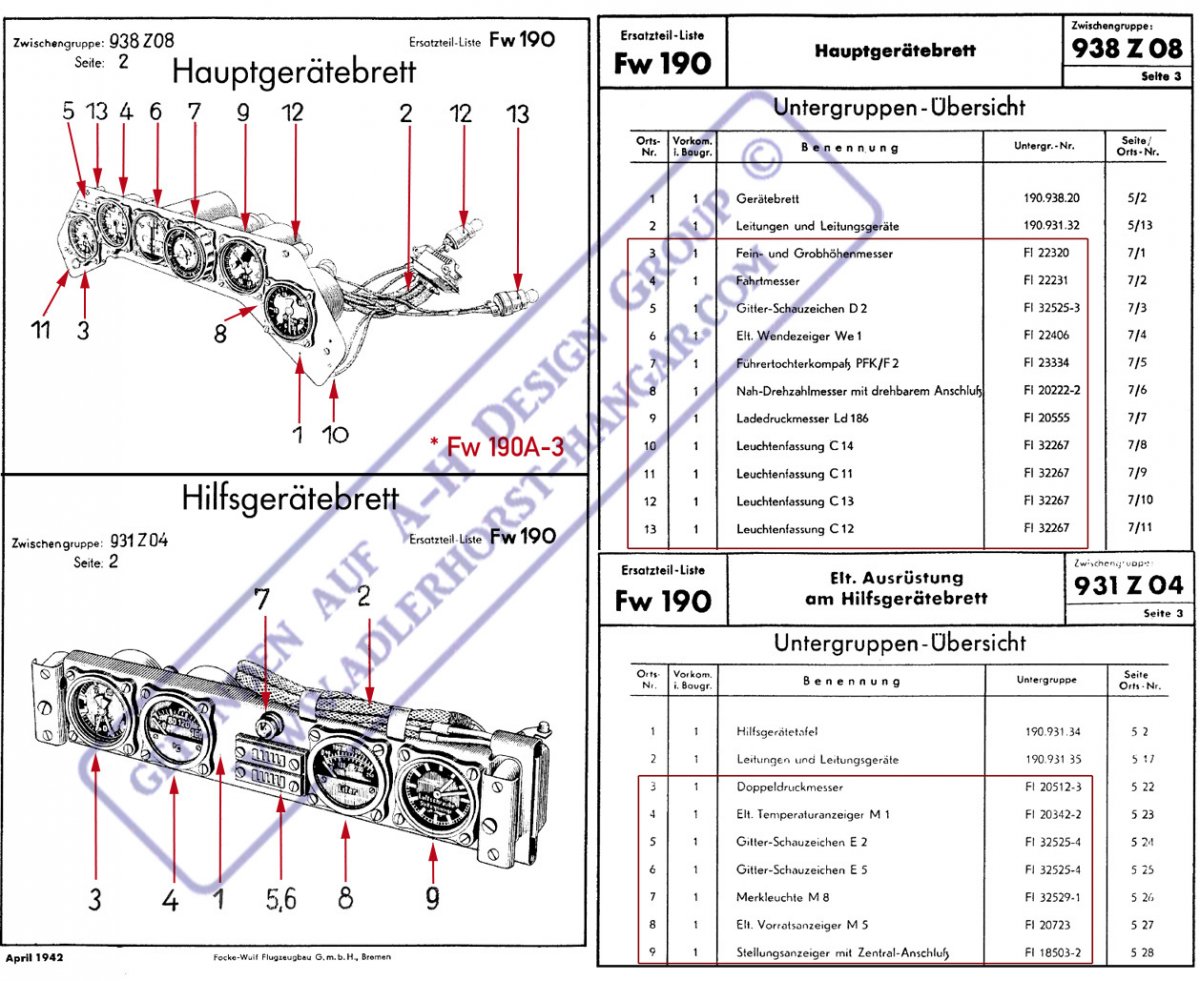

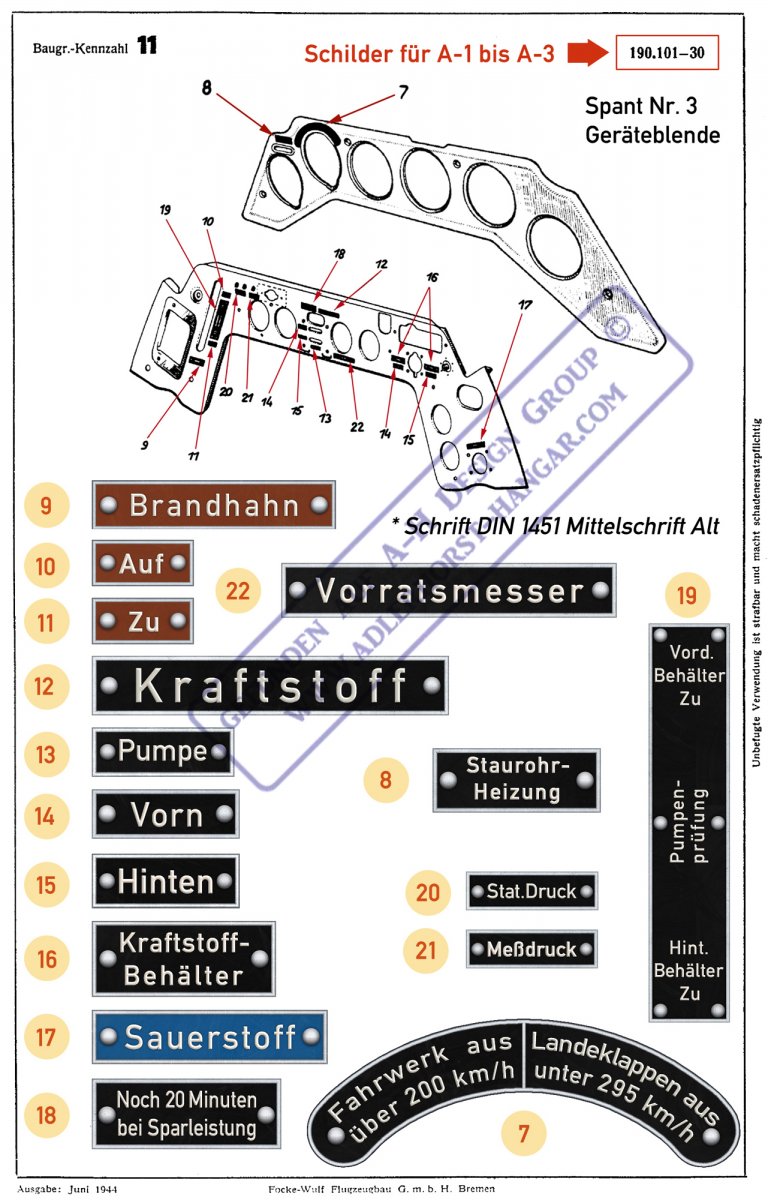

Fw 190. Hilfsgerätebrett. Beschilderung an verschiedenen Flzg.-Serien v. A-1 bis A-9, sowie F u. G.

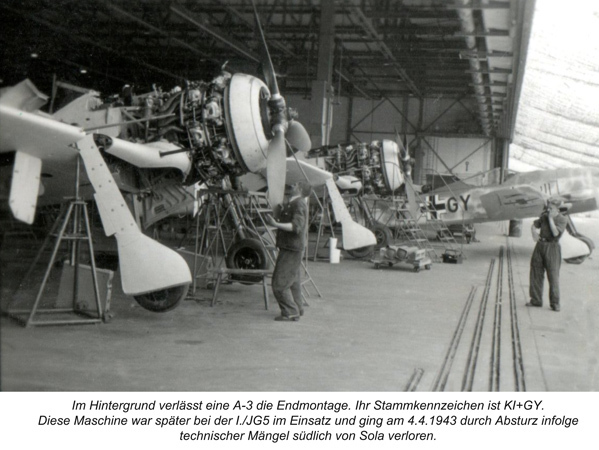

Fw190A-3, Ago plant at Oschersleben.



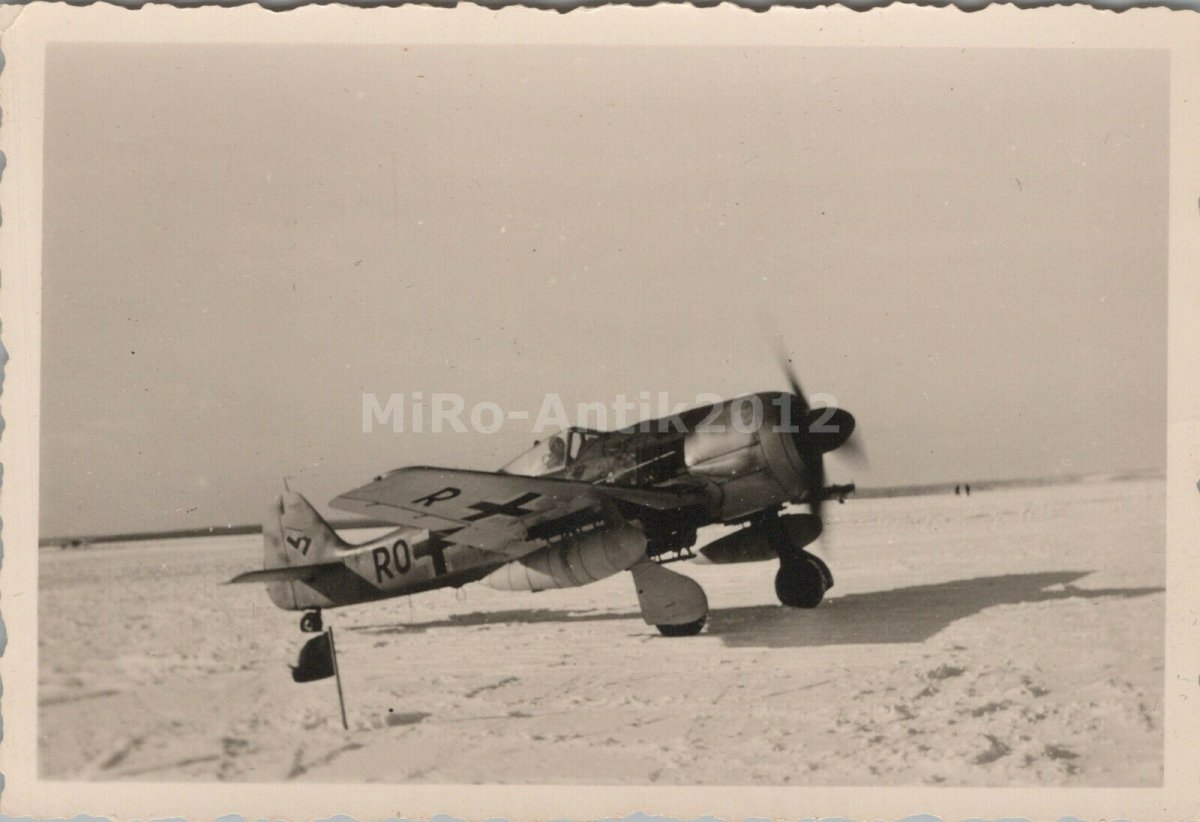

Focke-Wulf Fw190 in Dresden im März 1944.
