    Re: Fw-190 Ausf. "A"

    Интересно было пронаблюдать на том фото за установкой патронного ящика пушки MG 151/20
    Там они укладывали снаряды в ящик.

    А здесь оружейники уже ставят этот ящик в крыло. Вот оно:


    Images:

    Патронный ящик MG 151-20 монтировка 2.JPG
    1 людині також подобається це.
  2. Цікаві лоти

    1. 200 грн.
    2. З болота.стан по фото.
      200 грн.
    3. Лесной коп . Помыты - почищены . На некоторых были куски медных проводов . Лично сам хорошо упаковыв...
      150 грн.
    4. Коп на смешанных позициях . Все почищено , помыто . На 10 деталях есть клейма , надписи , маркировки...
      200 грн.
    5. https://reibert.info/lots/radiopriemnik-vermaxta-blaupunkt-wr1-p.480683/ С туда. https://reibert.inf...
      200 грн.
  3. +NOOR+

    +NOOR+ Leutnant

    Повідомлення:
    3.062
    Re: Fw-190 Ausf. "A"

    Fw 190A-2/A-3 из состава 14.(Jabo)/JG 5.
    Фото ноября 1943 года.
    Осуществляеться подвеска бомбы.


    Images:

  4. Set Izengrimm

    Set Izengrimm Schütze

    Повідомлення:
    15.902
    Адреса:
    Чорний Вігвам
    Re: Fw-190 Ausf. "A"

    Бомба заинтересовала. Это вроде не SC, а бронебойная PC - судя по стабилизаторам?

  5. +NOOR+

    +NOOR+ Leutnant

    Повідомлення:
    3.062
    Re: Fw-190 Ausf. "A"

    Если смотреть с 3-го фота, то определенно похожа именно на РС.....

  6. Set Izengrimm

    Set Izengrimm Schütze

    Повідомлення:
    15.902
    Адреса:
    Чорний Вігвам
    Re: Fw-190 Ausf. "A"

    Серийные номера.


    Вкладення:

    Олег Васильевич подобається це.
  7. Set Izengrimm

    Set Izengrimm Schütze

    Повідомлення:
    15.902
    Адреса:
    Чорний Вігвам
    Re: Fw-190 Ausf. "A"

    Из жизни модификаций:

    1. Fw-190A-5/U13 c подкрыльевыми баками и надкрыльевым пассажиром:)

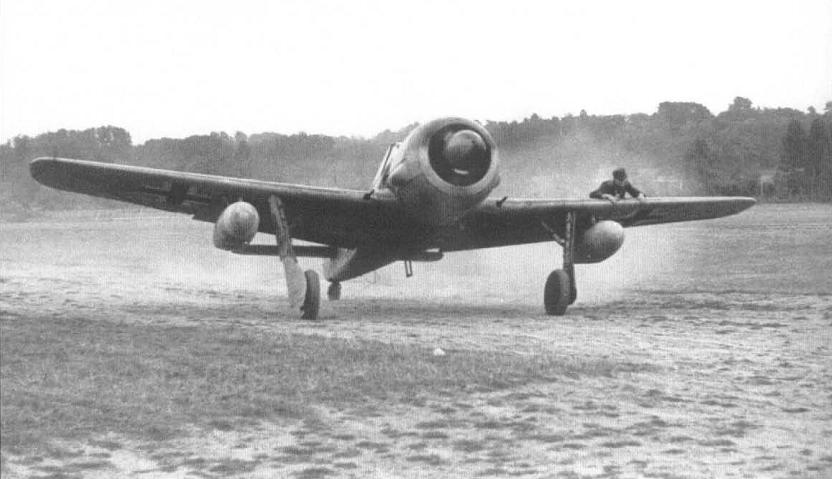

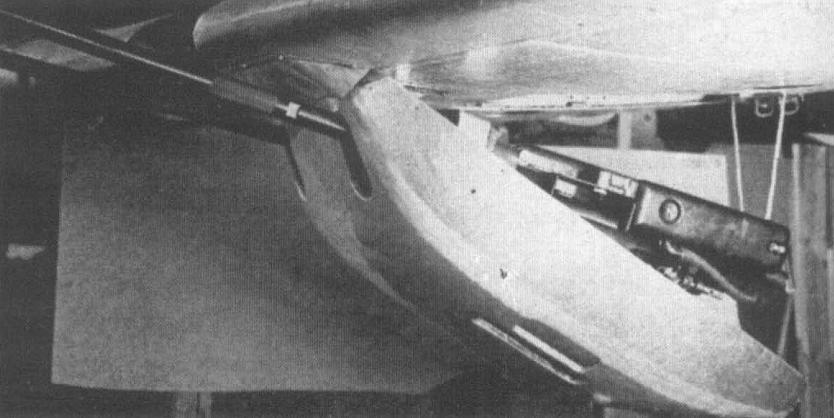

    2. Fw-190A-5, WNr 813, "BH+CC" c открытыми гондолами двойных 20мм пушек Waffenbehalter 151/20.

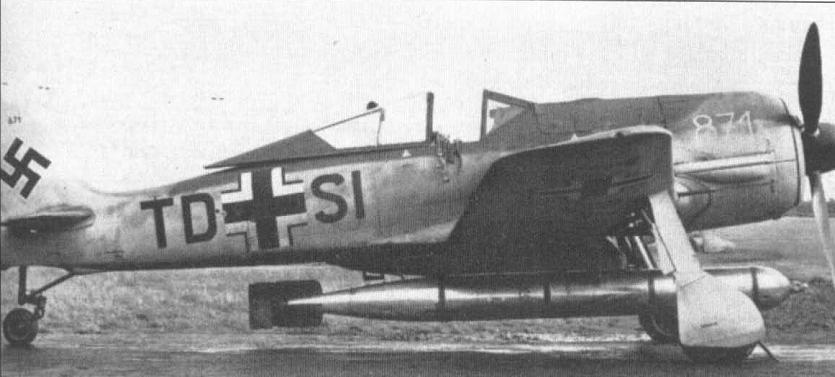

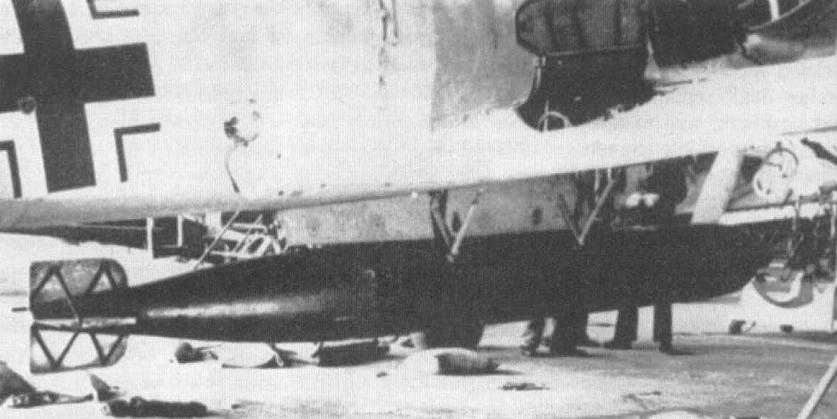

    3. Fw-190A-5 WNr 871, "TD+SI" с торпедой LTF 5b. Пулемёты и внешние пушки сняты, корневые пушки оставлены.

    4. Тот же самолёт, установка электроспуска для торпеды.


    Images:

    WB 151.JPG
  8. Sulla

    Sulla Oberschütze

    Повідомлення:
    65
    Адреса:
    USA, Boston, MA
    Re: Fw-190 Ausf. "A"

    Ищу хорошие фото или схемы домкратов для поднятия 190-го (под плоскости и под хвостовую часть с клещами). Так же очень интересует производитель данных вещей.

  9. Set Izengrimm

    Set Izengrimm Schütze

    Повідомлення:
    15.902
    Адреса:
    Чорний Вігвам
    Re: Fw-190 Ausf. "A"

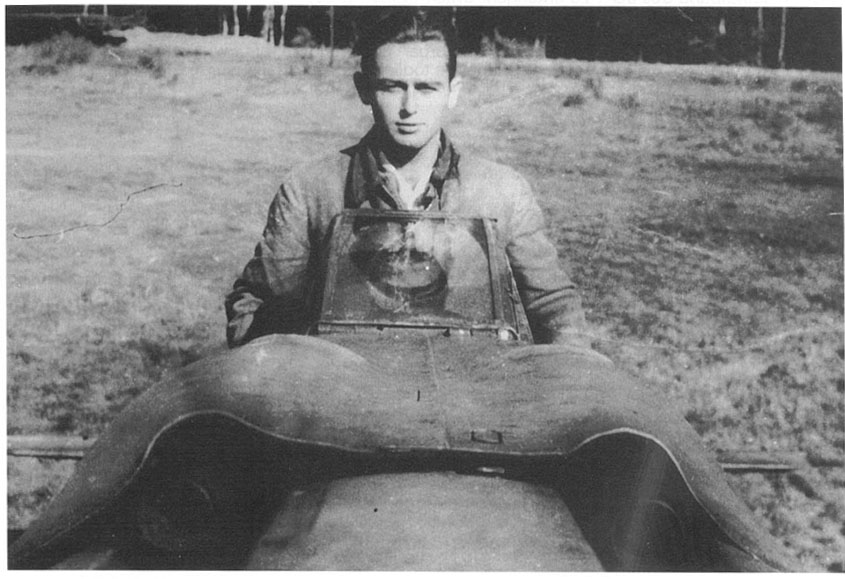

    Дула пулемётов MG 131 на фоне обер-ефрейтора Хайнца Шнейтта из 3./JG 103. Самолёт - Fw-190A-8.

    Это типа этого подъёмника, который обведён на втором фото? Будем постараться найти.


    Images:

    MG 131.jpg
  10. Sulla

    Sulla Oberschütze

    Повідомлення:
    65
    Адреса:
    USA, Boston, MA
    Re: Fw-190 Ausf. "A"

    http://scalemodels.ru/modules/forum/viewtopic_t_29904.html - вот здесь уже накидали фото домкратов. Не знаю, стоит ли сюда фото перетаскивать.
    Меня сейчас больше интересуют не сами фотографии, а документы официальные по ним, если они есть, конечно.

  11. Олег-задира

    Олег-задира Obergefreiter

    Повідомлення:
    210
    Адреса:
    Д'Артаньяния (федерация)
    Re: Fw-190 Ausf. "A"

    Та же просьба что и по Ме-109. Может, кто-нибудь найдёт хорошие фото с видом на капот сверху или снизу. Да и целиком увидеть машину в хорошем качестве сверху или снизу было бы здорово.

  12. Bazilio32

    Bazilio32 Hauptmann

    Повідомлення:
    5.801
    Re: Fw-190 Ausf. "A"

    По поводу TS/TU: на самолетах с BMW 801TS/TU использовался винт VDM 9-12175 H-3 диаметром 3,5 м с деревянными лопастями фирмы Heine. На других ставился металлический винт VDM 0-12176 А-3 ширококолопастной (максимальная хорда лопасти 314 мм) диаметром 3,3 м.

  13. Set Izengrimm

    Set Izengrimm Schütze

    Повідомлення:
    15.902
    Адреса:
    Чорний Вігвам
    Re: Fw-190 Ausf. "A"

    В смысле на каких?

  14. gurte-trommel

    gurte-trommel Obergefreiter

    Повідомлення:
    415
    Адреса:
    Werl, Deutschland
    Re: Fw-190 Ausf. "A"

    BMW 801 A: 9-12067 B.
    BMW 801 C/D: 9-12067 A, 9-12067 B, 9-12153 A, 9-12153 B.
    BMW 801 T/H: 9-12176 A.

  15. hjj

    hjj Oberschütze

    Повідомлення:
    131
    Адреса:
    Россия. Алтай
    Re: Fw-190 Ausf. "A"

    А подскажите,за счёт чего допускалось давление наддува 1,65 ата? Ведь октановое число топлива не изменилось, MW50 не устанавливалось,GM1 применялось только на высотах более 8000.

    Т.е. на малых и средних должна быть детонация с разрушением деталей двигателя.

    И есть ли немецкие графики ВСХ для А-8 на различном наддуве двигателя?

  16. Set Izengrimm

    Set Izengrimm Schütze

    Повідомлення:
    15.902
    Адреса:
    Чорний Вігвам
    Re: Fw-190 Ausf. "A"

    Например, на А-5 для повышения наддува до 1,65 ата, применялась система впрыска высокооктанового топлива C-3 Zusatzeinspritzung (на первом фото) - для повышения характеристик на низких высотах.

    Есть только с испытаний А-8 от 12 января 1944 - на стандартном наддуве (1,42 - 1,32 - 1,42)


    Images:

    C3 Zusatzeinspritzung.JPG
    Fw-190A-8 12-01-44.jpg
    2 користувачам це сподобалось.
  17. hjj

    hjj Oberschütze

    Повідомлення:
    131
    Адреса:
    Россия. Алтай
    Re: Fw-190 Ausf. "A"

    Да, встречал описание этого устройства , насколько я понял, топливо впрыскивалось после нагнетателя и охлаждало воздух одновременно и смесь обогащалась. Как следствие ограничение по высоте использования до 1000 метров, прибавка мощности до 140 л.с..

    Т.е. получается, что на А-8 можно использовать два варианта получения чрезвычайного режима с наддувом в 1,65 ата:

    1. Низковысотный: 115 литровый топливный бак и устройство впрыска бензина Zusataeinspritzung. Возможно применение чрезвычайного режима 10-15 мин., в зависимости от температуры головок цилиндров. Прирост скорости на уровне земли до 25 км/ч , т.е. 575-585 км/ч. (не смог на скане разобрать,там для А-8 на 1,42 указано ведь 550 км/ч?)

    2.Высотный вариант : установка 85 литрового бака для GM-1 ,но тогда использование на высотах более 7000-8000 тысяч метров, прирост скорости до 25км/ч ,т.е. на 8000 метров получалось около 625 км/ч.

    3. Одновременно оба варианта не использовали. И видимо второй вообще не применялся в строевых частях.

    Я правильно понимаю или путаюсь из-за незнания?

    А тогда ещё такой вопрос , это с ETC501 или без? Она же вроде бы обязательна, но и снижение скорости от неё 20-25 км/ч.

  18. Set Izengrimm

    Set Izengrimm Schütze

    Повідомлення:
    15.902
    Адреса:
    Чорний Вігвам
    Re: Fw-190 Ausf. "A"

    Про два варианта лично думаю - да, обогатитель смеси до 1000м и GM-1 на высотах.
    Про GM-1 уже выяснили ТУТ
    Оба варианта конструктивно невозможно использовать одновременно.

    Без бомбодержателя. Присмотритесь к правому верхнему углу документа, там в графах "Abwurflast" и "Anbauten" прочерки, то есть без подвесов.

    Да, вот ещё тестовые графики -

    от 13 ноября 1943 на высоте с разными подвесами и наддувом 1,42
    та же дата - скороподъёмность с разными подвесами
    от 25 октября 1944, без бомбодержателя со 115л баком
    и от 3 января 1945 - сравнение с другими Fw и Ta-152 на чрезвычайном режиме мощности. Восьмёрка идёт на 1,58-1,65 ата.


    Images:

    Fw-190A-8 13-11-43.jpg
    Fw-190A-8 13-11-43 Climb.jpg
    Fw-190A-8 25-10-44.jpg
    Fw-190A-8 03-01-45 Sondernotleistung.jpg
    2 користувачам це сподобалось.
  19. hjj

    hjj Oberschütze

    Повідомлення:
    131
    Адреса:
    Россия. Алтай
    Re: Fw-190 Ausf. "A"

    Спасибо огромное. Почитаем графики. (жаль темновато :) )

  20. Set Izengrimm

    Set Izengrimm Schütze

    Повідомлення:
    15.902
    Адреса:
    Чорний Вігвам
    Re: Fw-190 Ausf. "A"

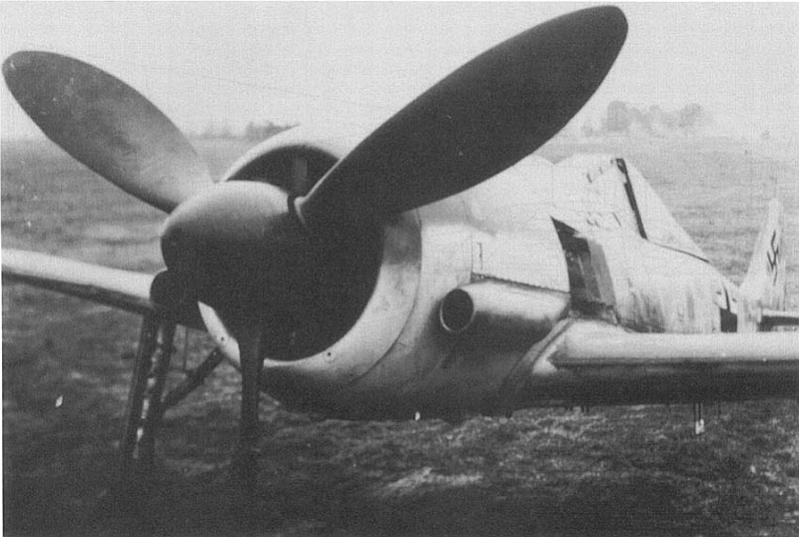

    Плюс ещё как вариант - деревянный VDM 9-12176 VS.
    Самолёт - пятёрка WNr.410230 (V34) с двигателем BMW-801 TH

    Середина 1944 года.

    Вот он:


    Images:

    VDM 9-12176 VS.jpg
  21. Set Izengrimm

    Set Izengrimm Schütze

    Повідомлення:
    15.902
    Адреса:
    Чорний Вігвам
    Re: Fw-190 Ausf. "A"

    Komfort über alles!:)

    Среди интересных особенностей Fw-190, как-то незаслуженно забыта стеклоочистительная система.
    Это интересно.


    Первые стеклоомыватели можно наблюдать ещё на серийных А-5, правда ещё без системы омывочных трубок, которые появились только на модификации А-8, описание которых было дано в Fw-190A-8 Flugzeug-Handbuch, Teil 9:

    "Во время полёта, при попадании масла на лобовое и боковые стёкла фонаря, сильно ухудшается обзор пилота из кабины. Возможно очищение стёкол фонаря путём омывания их топливной смесью. Необходимое количество топлива отбирается из трубки (1), подведённой к топливному манометру (2) на приборной панели.
    Перед соединением топливной трубки (1) с манометром (2) находится трубоотвод (3), который проходит между основной (4) и дополнительной приборной панелью (5) через подающий вентиль (6) и далее к узлу крепления лобового стекла (7). Направленный вверх трубопровод (8) имеет Т-образное разветвление, через которое топливо одновременно подаётся на все омывочные трубки (9) и (10), которые по всей своей длине имеют равнорасположенные отверстия.

    Под действием набегающего воздушного потока, топливо равномерно смывает масляное загрязнение со стёкол фонаря."

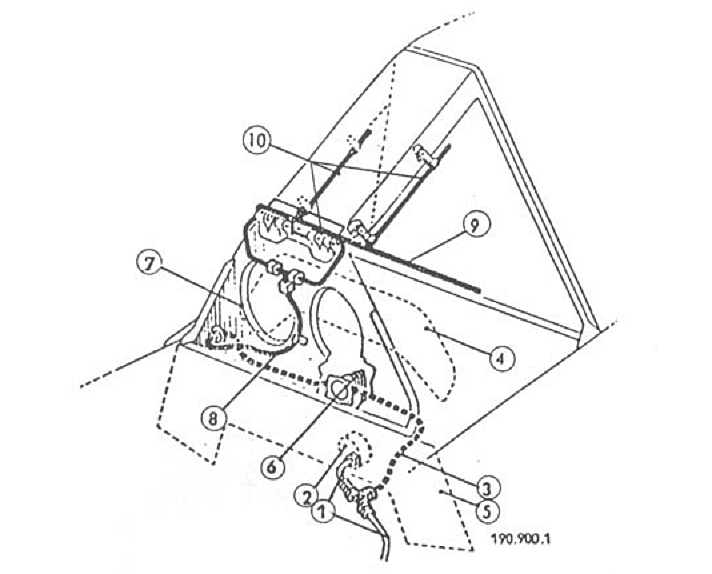

    Фото 01 Схема системы стеклоочистки:

    1 - трубка топливного манометра
    2 - топливный манометр
    3 - трубоотвод
    4 - основная приборная панель
    5 - дополнительная приборная панель
    6 - подающий вентиль
    7 - узел крепления лобового стекла
    8 - трубопровод
    9 - омывочная трубка, боковое стекло
    10 - омывочные трубки, лобовое и боковые стёкла


    Фото 02 Fw-190A-8\R2 "Жёлтая 2" фельдфебеля Хуберта Энгста из 6./JG 300. По бокам рамы лобового стекла и под ним - омывочные трубки.


    Фото 03 Стеклоомыватели на стёклах фонаря Fw-190A-8\R11 унтер-офицера Адольфа Шеперса из 4./JG 301, ноябрь 1944.


    Images:

    01 Scheibenspulanlage Schema.jpg
    02 Scheibenspulung_fw Engst_II.JG300.jpg
    03 Scheibenspulanlage A-8R11.jpg
    PLUT 56 та legko подобається це.
  22. Set Izengrimm

    Set Izengrimm Schütze

    Повідомлення:
    15.902
    Адреса:
    Чорний Вігвам
    Re: Fw-190 Ausf. "A"

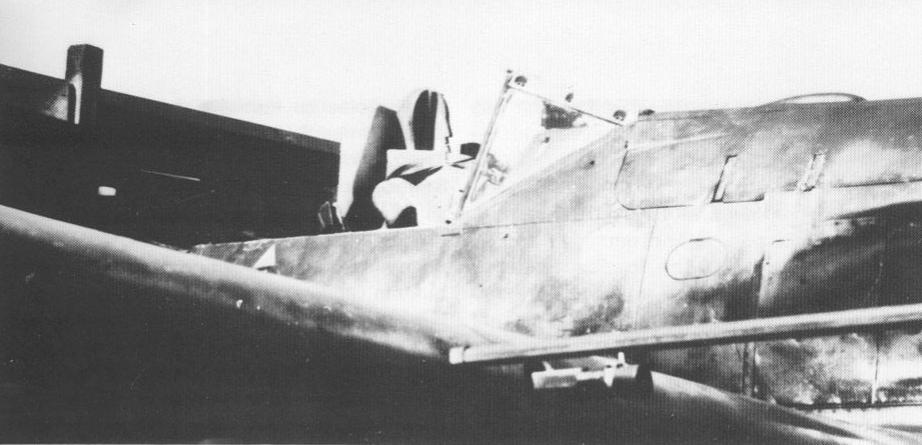

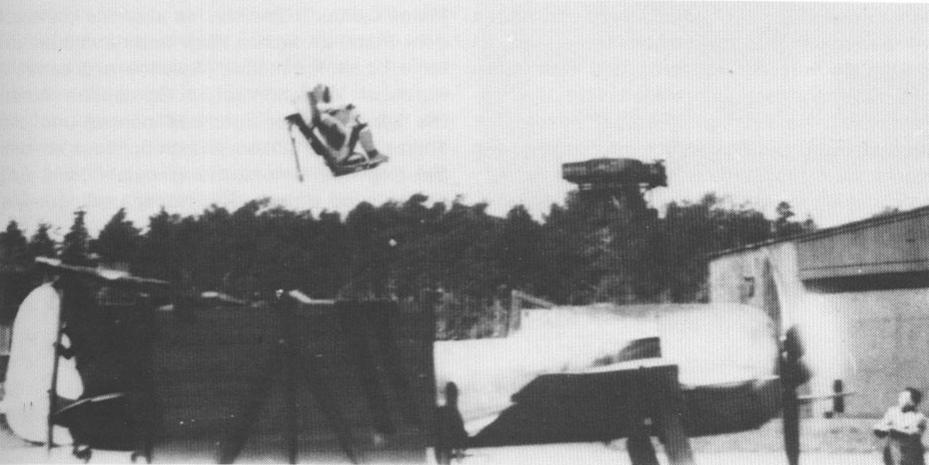

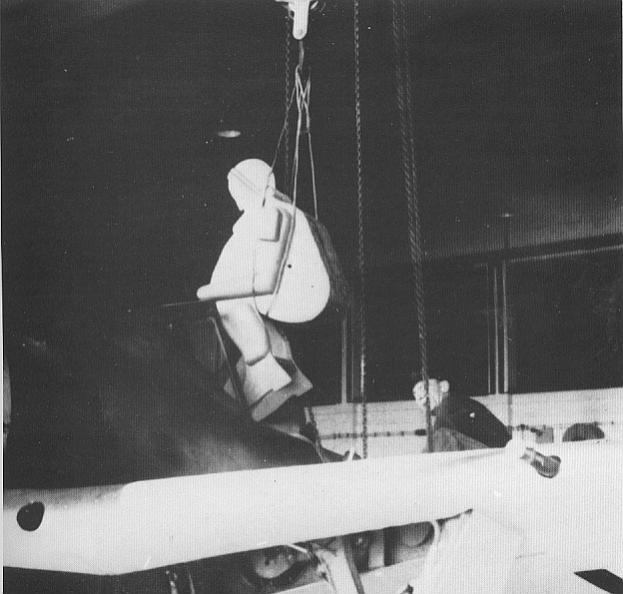

    Испытания катапультируемого сиденья на А-0.
    Номер машины я не смог выяснить.


    Images:

    Puppe 1.jpg
    Puppe 2.jpg
    Puppe 3.jpg
    legko подобається це.
  23. Adolf Mebius

    Adolf Mebius Flieger

    Повідомлення:
    5.543
    Адреса:
    Deutschland, Böblingen
    Re: Fw-190 Ausf. "A"

    Fw190A-0 wnr.0022 "SB+IB", предсерийник с увеличенным крылом.
    ...
    Этих фото было намного больше, как я помню.

  24. gurte-trommel

    gurte-trommel Obergefreiter

    Повідомлення:
    415
    Адреса:
    Werl, Deutschland
    Re: Fw-190 Ausf. "A"

    Спасибо Set Izengrimm за схему. Согласитесь однако, что при использовании данной системы, летчику было не до комфорта. Лить приходилось ведь бензин. И если приходилось лить, значит что-то болело в двигателе. На 109-м не разрешалось использовать данную систему на запуске мотора, только в полете. Я думаю по причине пожаро-безопасности.
    Будет если время, посмотрите пожалуйста откуда топливо поступало в данную систему!

  25. Set Izengrimm

    Set Izengrimm Schütze

    Повідомлення:
    15.902
    Адреса:
    Чорний Вігвам
    Re: Fw-190 Ausf. "A"

    Из трубки, которая отводилась к топливному манометру от общей магистрали.

    Да там в общем и не в этом дело. Бензин же размывался по стеклу встречным потоком воздуха. На земле для этого есть шварцман с тряпкой.

    ЗЫ. Можете найти для темы bf-109 подобный материал?

  26. gurte-trommel

    gurte-trommel Obergefreiter

    Повідомлення:
    415
    Адреса:
    Werl, Deutschland
    Re: Fw-190 Ausf. "A"

    Cобирая информацию о моторах, попалась статья о DB 603 A/G на Fw 190. Автор статьи Dietmar Hermann. В статье кроме фотографий, схемок, графиков есть и фотокопия документа от 6 февраля 1940. Из нее следует, что Tank и Kaether в 1940 году в Берлине добивались от RLM разрешения о замене BMW 801 на DB 603. Может, кто-нибудь сталкивался с такой информацией!
    DB 603 G станет известен своим нагнетателем. G - нагнетателем. Впоследствии этот нагнетатель после некоторых изменений будет установлен на 605-й мотор. Это истребители Bf 109 AS.
