Чехол на лопатку

Вот размеры с сайта Юргена (http://www.jurgen.ru/tema.php?page=5&list=2).
Передняя половинка чехла:
основная длина: 195 мм
ширина рамки по бокам: 28 мм
ширина рамки сверху: 38 мм
основная ширина: 160 мм
ширина рамки снизу: 17 мм
длина скоса (среза) по нижнему краю: 32 мм
высота скоса (среза) по левой (правой) стороне чехла: 17 мм
толщина: 4 мм
Задняя половинка чехла:
основная длина: 195 мм
основная ширина: 160 мм
длина скоса по нижнему краю: 32 мм
высота скоса (среза) по левой (правой) стороне чехла: 17 мм
толщина: 4 мм



Буду очень благодарен, да и не я один!



Как насчет моего предложения?



а-ка-кова ?



Это наверное ко мне. Сговоримся! Закончу - сфотаю...



Договорились. Мне как раз уменьшеный чехол ну ОООчень нужен

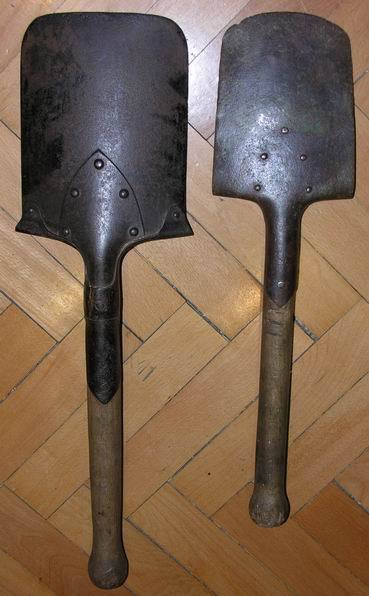

Под вот такой лопатен, имхо из швейцарской при помощи болгарки получится отменная реплика ГЮ

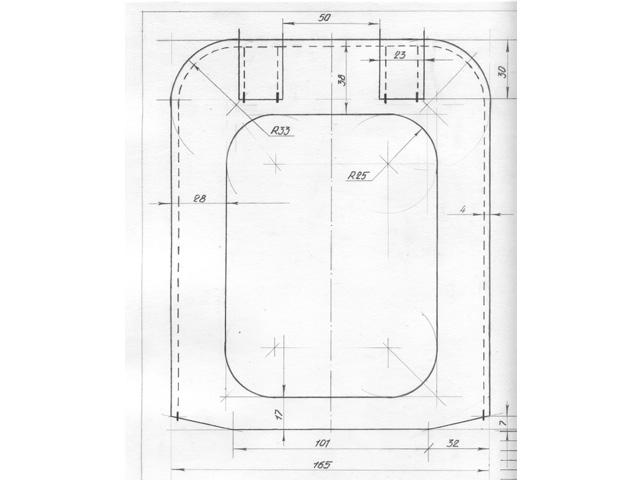

Мой меньше, но не настолько ж ! Вот ещё таким чертежем пользовался... Если всё ж интересует, в личку. Если нет, порежу на рамочный чехол, как раз хватает.



у тебя получилось по 144 ширину лопатки?
А по замерам ( в масштабе фото) выходит 138.

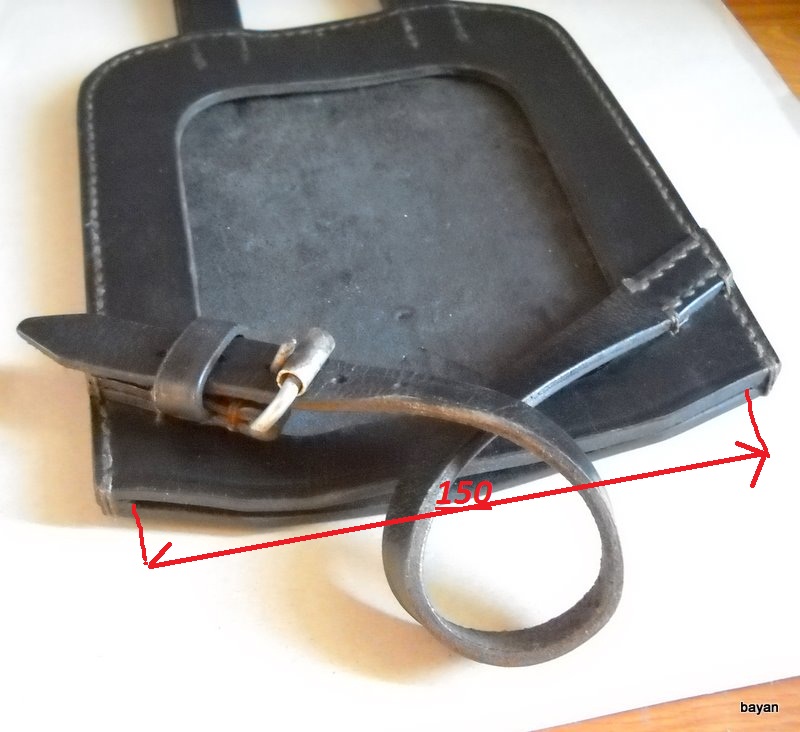

Ничего не понял , красными стрелками указана получившаяся ширина проёма для лопаты (150 мм)



но лопата-же 150мм не влезет 150 это по ыоздуху.
Если лопата будет 140 ,то вполне нормально будет.
