Чехлы на фляги РККА

Всем добрый вечер !

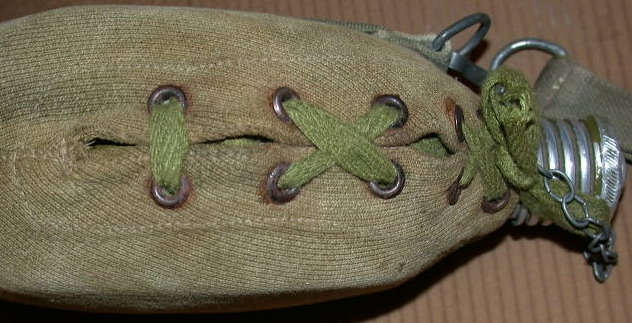

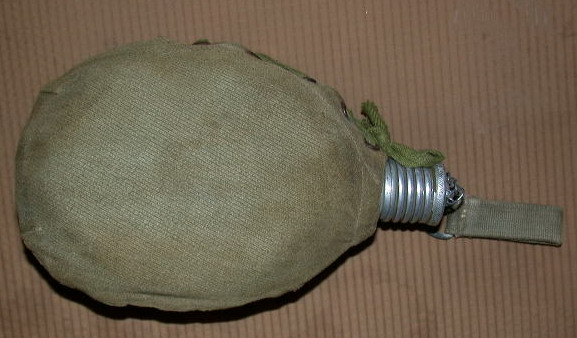

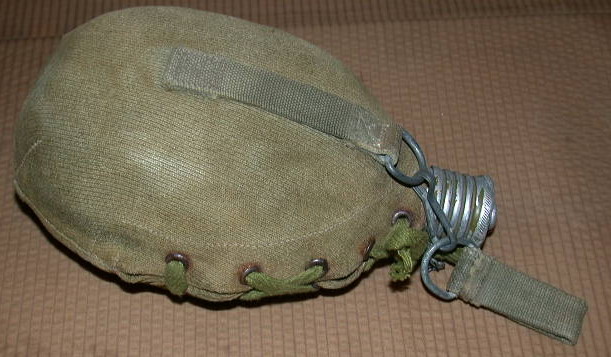

Мне нужны фотки оригинала или качественной копии вот такого чехла
Особенно интересуют фотки материала из которого они зделаны,ну и покрой чехла

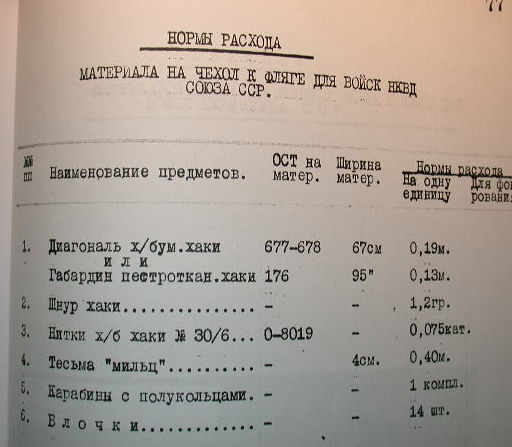

Информация предоставлена пользователем redarm
Шароварное Х/Б, сукно...



Nemo ne kapitan спосибо за чертежи,интересуют фотки самого чехла



С WW2: У меня есть из кожи вообще.



Спасибо за предоставленный материал!
А с какого года фляги начали носить на поясе, без карабина?



С 41го



А точнее....
На начало войны (22.06.1941 г.) начали поступать чехлы на флягу без карабина?



В раскройке если я правильно понял идет речь о каком то типе А и Б чтоб это значило? Кто что знает-думает? Разные размеры фляг?



Он появился раньше, когда начались реформы по модернизации и упрощению снаряжения.
Но на довольствие поступали оба вида. Не стоит еще забывать про чехол на карабине без шнуровки, с взжержкой по верхнему краю.

Это вообще левый раскрой.



Т.е. можно предположить, что к 1941 году основными чехлами для фляг были уже без карабина! Но с карабинами ещё оставались на складах, в достаточном количестве... И их попросту донашивали...



Андрей Генералов
Можеш поделитса своими раскройками,я делаю для себя а не продажу

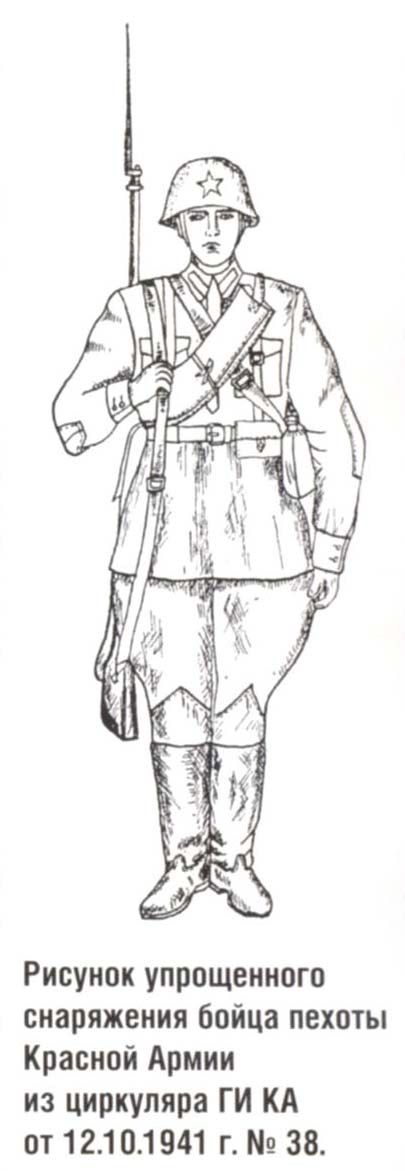

Чехол без карабина видать был разработан для ношения с универсальной гранатной сумкой... чтобы фляга не билась о гранаты и лопату. Ну а так как он оказался проще и технологичнее, то оставили его как основной вариант - например, в новом циркуляре по упрощенному снаряжению от октября 1941 фигурирует именно он.



Просто тупо нет времени переносить лекала с бумаги в электронный формат...



Циркуляр или сцылку на него, мона увидеть???...



...



Что-то на рисунке самой фляги не видно...
Там наверное ещё один рисуночек есть, вид сзади.



Я вижу, а вы не видите



Это у бойца фляга на ремне, что ли?



Слева с боку почти под мышкой (если стоять как он)



Пардон за фотоп, а сама фляга "правильная" какая на период 41-45 г.г.? С мелкой резьбой-крупной или вообще стекло



А вот еще пару рисунков...



3 декабря 1935 г. был издан приказ № 176 о введении нового обмундирования и знаков различия для всего личного состава

Некоторые солдаты получали малые саперные лопатки в матерчатом чехле. Лопатку носили на правом бедре. Если красноармеец имел фляжку, то носил ее на поясном ремне поверх саперной лопатки.
http://mosbattle.ru/means-eq.html



С крупной резьбой - послевойна.

На 1941 - 45 - с мелкой резьбой, или стеклянная. На начальный период еще подойдёт алюминиевая фляга обр. 1931 г. с пробкой и чехлом на чрезплечном ремне.

Слабо представляю, как на поясном ремне носить флягу (независимо от типа чехла) поверх малой лопаты. А если чехол малой лопаты комбинированный (чехол для лопаты + гранатная сумка) то это еще больший нонсенс.

Вобщем, нужно отталкиваться от офицальных документов и хроник.



Чехол бог быть и кожаным

Я носил. Правда лопатный чехол на длинных петлях, и фляга на подвесе. Немного неудобно.

Будем отталкиваться от документов. При ранцевом снаряжении обр.1936 и рюкзаке обр.1939 фляга в чехле на карабине носилась за лопатой. С 31го января 1941го по приказу №58 фляга в новом чехле (на пуговице, без карабина) носилась уже перед лопатой, на боку (независимо, какой был лопатный чехол). Если же чехол был старого образца - то он и носился на старом месте.
С октября 1941го флягу перенесли на другой бок.



И я об этом. Вытащить из чехла лопату, поверх которой висит фляга, несколько проблематично

А вот по кожаным чехлам можно подробнее? Фото, описание? ТУ даже не прошу ))))

По поводу стороны ношения - согласен. Доступный мне источник (инструкция по походному снаряжению, июль 1941) говорит о том же. Носили на правом боку. Чехол с карабином - за лопатой. Чехол с пуговицей - перед лопатой.

Например:
