ЧЕРТЕЖИ ФОРТИФИКАЦИОННЫХ СООРУЖЕНИЙ НЕМЕЦКОЙ ОБОРОНЫ

Тема у розділі 'Фортифікація', створена користувачем Sayd, 15 лип 2008.

  1. Volodarsky

    Volodarsky Stabsfeldwebel

    Повідомлення:
    1.000
    Адреса:
    Kiew
    Ответ: ЧЕРТЕЖИ ФОРТИФИКАЦИОННЫХ СООРУЖЕНИЙ НЕМЕЦКОЙ ОБОРОНЫ

    Фото давайте, а то сплошное гадание будет.

    Ибо вход может біть как под стеной, так и за...метров от сооружения.

  2. Цікаві лоти

    1. Стан по фото. Декаль збереглась. 65 см по кламерах. Законсервована воском. Дивіться інші мої лоти!
      1500 грн.
    2. Предложу нечастый подбородочный ремешок к каске СШ-40. Оригинал, состояние отличное. Натуральная кож...
      200 грн.
    3. 771 грн.
    4. Каска Вермахта М35 EF64 Чердак, краска, декали, клейма, геометрия С родным ранним подшлемником 1937...
      8000 грн.
    5. по госту
      777 грн.
  3. Nepster

    Nepster Stabsgefreiter

    Рейтинг:
    1
    Відгуків:
    3
    Лоти
      на продажу:
    0
      продані:
    3
    Повідомлення:
    1.131
    Адреса:
    Украина
    Ответ: ЧЕРТЕЖИ ФОРТИФИКАЦИОННЫХ СООРУЖЕНИЙ НЕМЕЦКОЙ ОБОРОНЫ

    Да без фото сложно что то подсказать.Причем желательно фото с нескольких сторон.

  4. alex_welt

    alex_welt Leutnant

    Рейтинг:
    2
    Відгуків:
    3
    Лоти
      на продажу:
    0
      продані:
    8
    Повідомлення:
    1.479
    Адреса:
    Nord Ukraine
    Ответ: ЧЕРТЕЖИ ФОРТИФИКАЦИОННЫХ СООРУЖЕНИЙ НЕМЕЦКОЙ ОБОРОНЫ

    Все это конечно очень увлекательно.. Гадание на ДОТ-ах. Но тема то как называется ??? Читайте
    ! Где чертежи ? Где оборона ??

  5. von Galik

    von Galik Schütze

    Повідомлення:
    26
    Адреса:
    омск
    ДОТ - долговременная огневая точка
    чет не вижу чертежей

  6. Frey fox

    Frey fox Stabsgefreiter

    Повідомлення:
    507
    Адреса:
    Россия, самый край
    1 людині також подобається це.
  7. Touch_da_sky

    Touch_da_sky Schütze

    Повідомлення:
    28
    Адреса:
    Эстония, Таллин
    Re: Ответ: ЧЕРТЕЖИ ФОРТИФИКАЦИОННЫХ СООРУЖЕНИЙ НЕМЕЦКОЙ ОБОРОНЫ

    Спасибо большое. Скопировал все 170 картинок))

  8. RADIO

    RADIO Stabsgefreiter

    Повідомлення:
    564
    Адреса:
    Каменка на Днепре
    Здравствуйте комрады! Скажите как можно зайти по этой ссылке: http://www.fortification.ru/library/befestigung/
    У меня не работает! Может у ково есть ссылка на рабочий источник или ктото может сливал на файлообменник!
    PS: Очень нужны схемы!! Спасибо всем! С ув. Иван

  9. alex_welt

    alex_welt Leutnant

    Рейтинг:
    2
    Відгуків:
    3
    Лоти
      на продажу:
    0
      продані:
    8
    Повідомлення:
    1.479
    Адреса:
    Nord Ukraine
    Раньше надо было.. Кончилось щастье ..

  10. Wurfrahmen

    Wurfrahmen Stabsgefreiter

    Повідомлення:
    115
    Адреса:
    РФ Москва
    По этой ссылке тот же альбом: http://rufort.info/library/album/album.html

    2 користувачам це сподобалось.
  11. Ваня-30

    Ваня-30 Obergefreiter

    Повідомлення:
    65
    Адреса:
    бандерштат ,тайга
    РУКОВОДСТВО ПО ВОЙСКОВЫМ ФОРТИФИКАЦИОННЫМ СООРУЖЕНИЯМ
    НЕМЕЦКАЯ ОБОРОНА

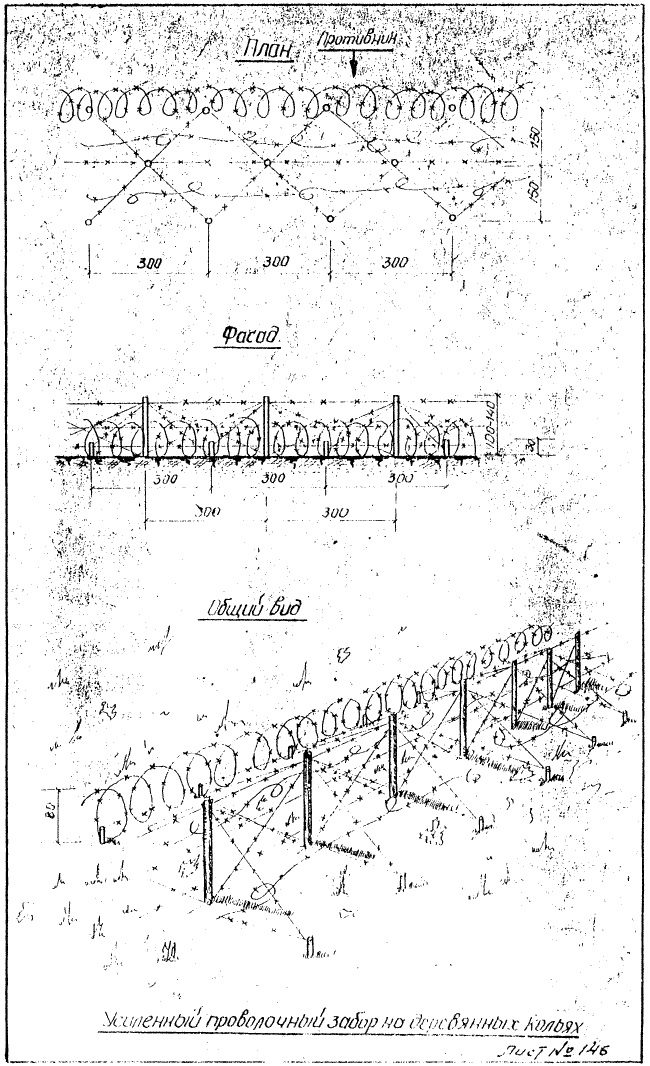

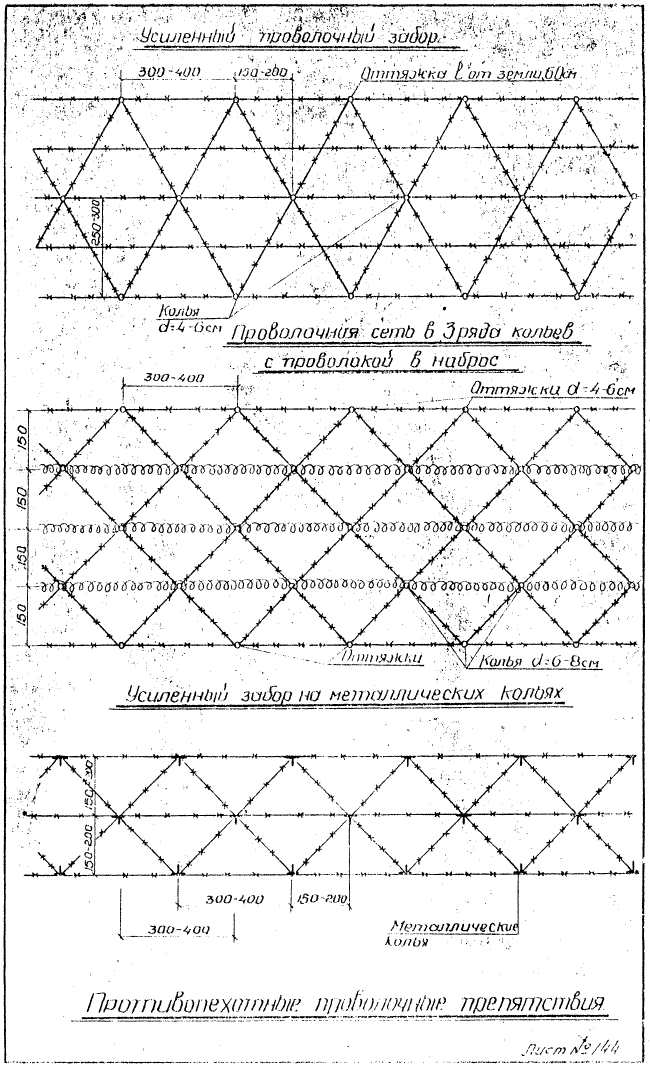

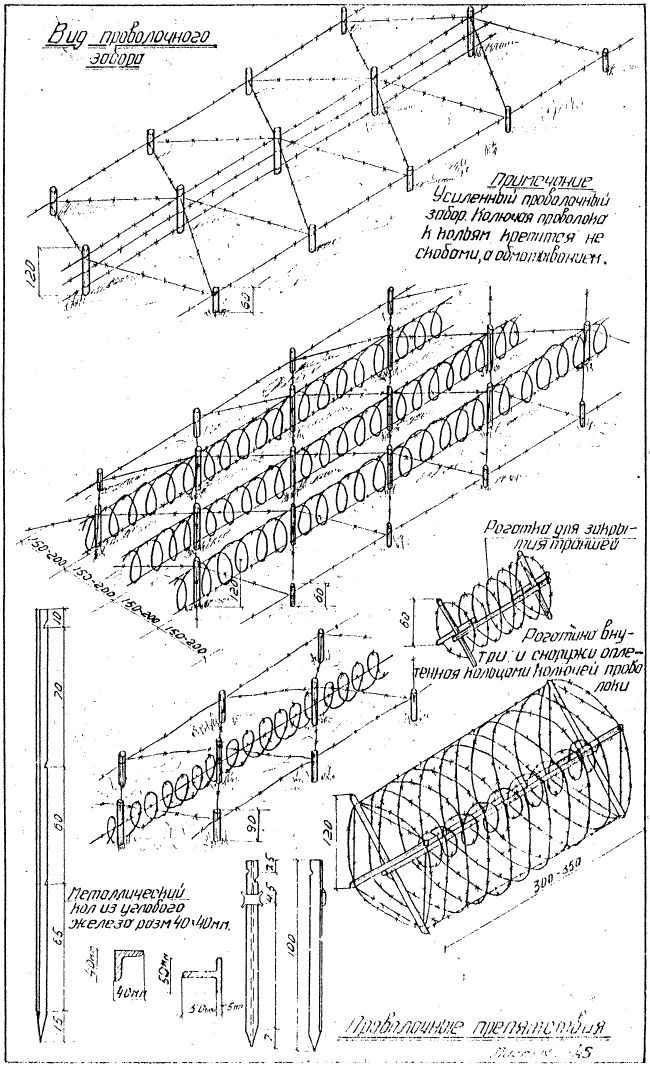

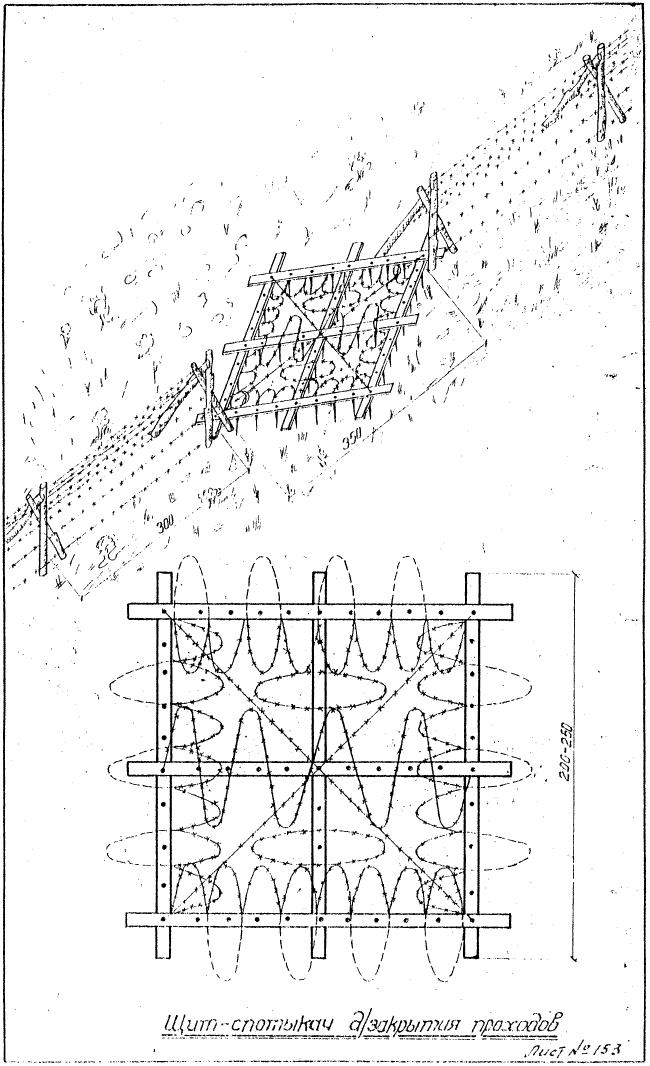

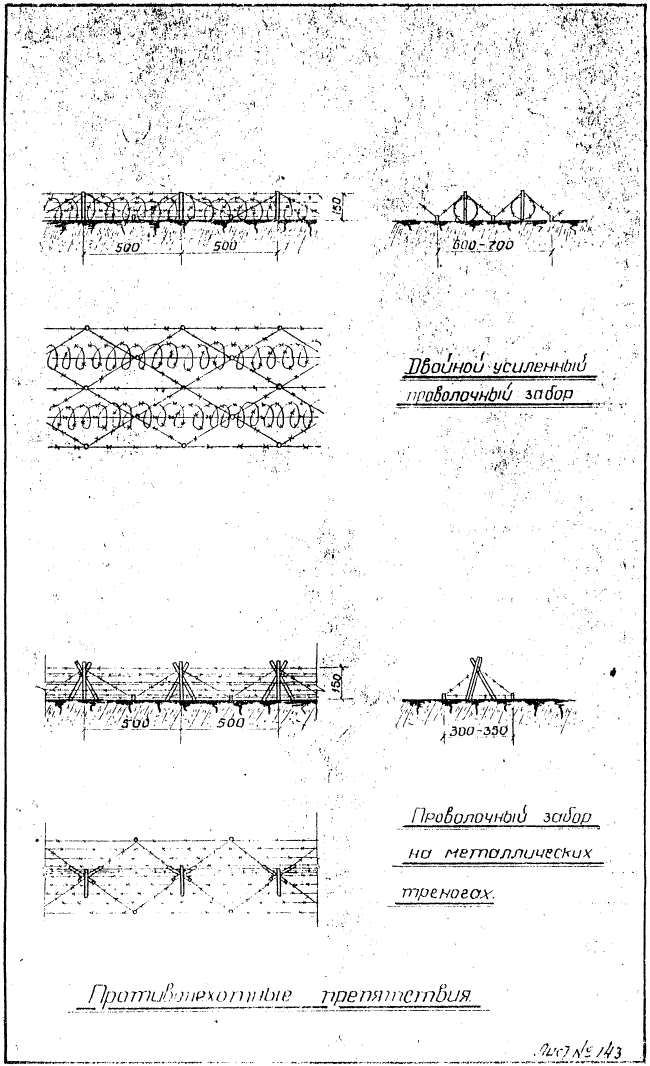

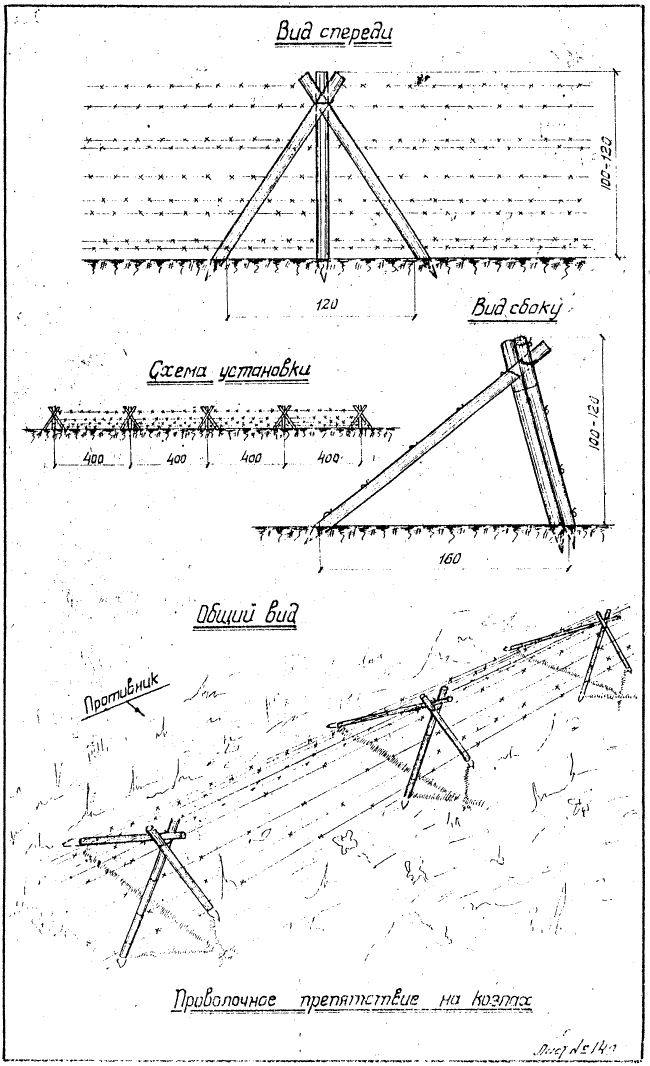

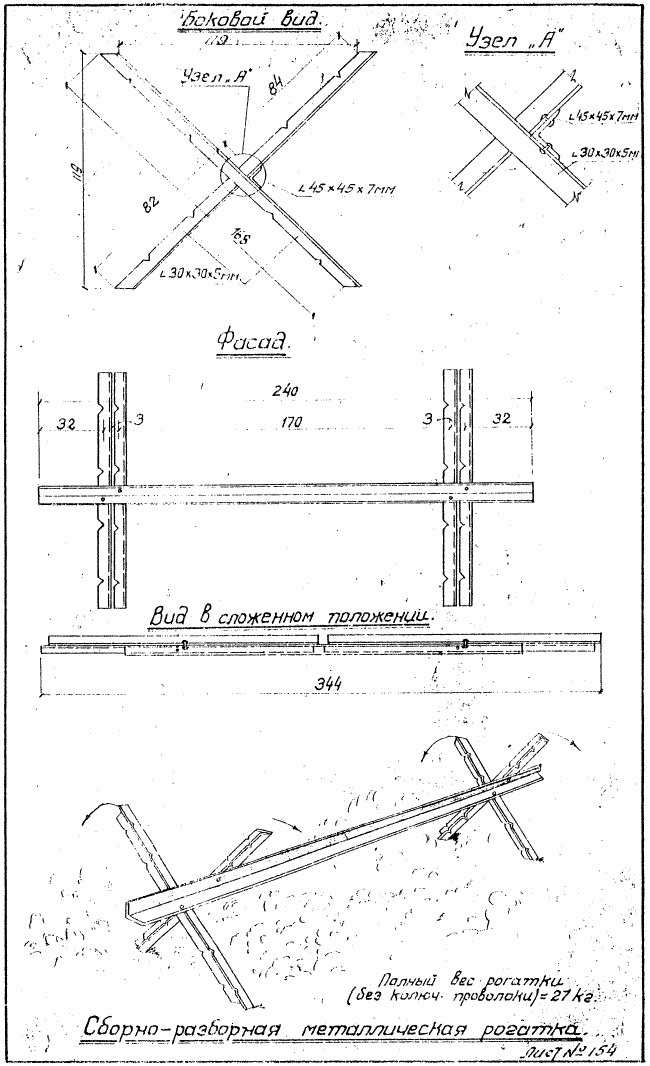

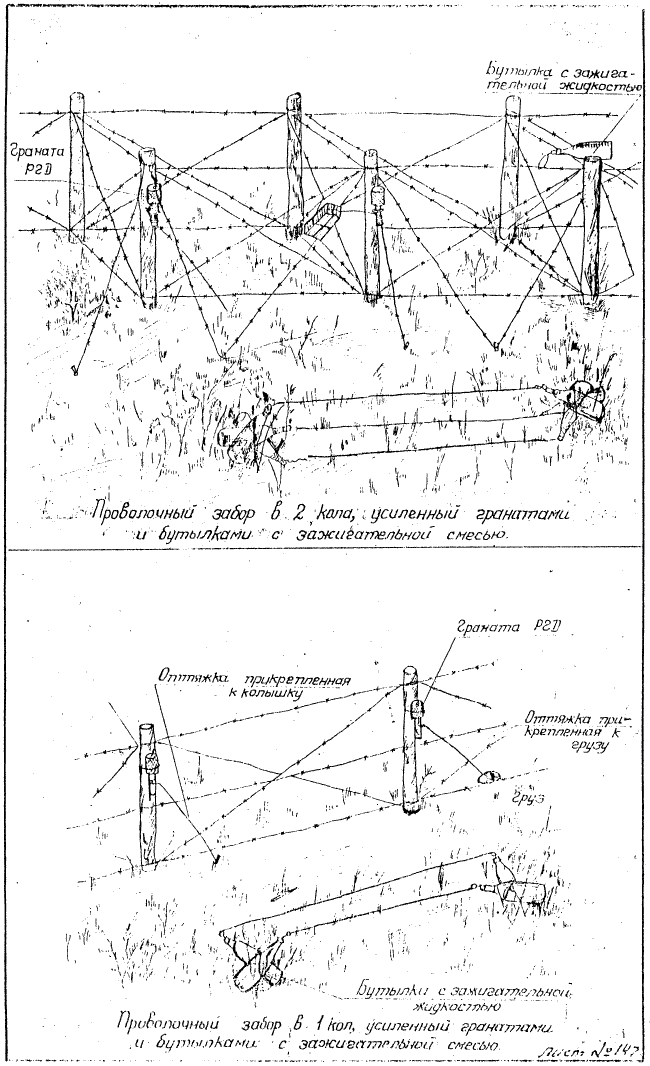

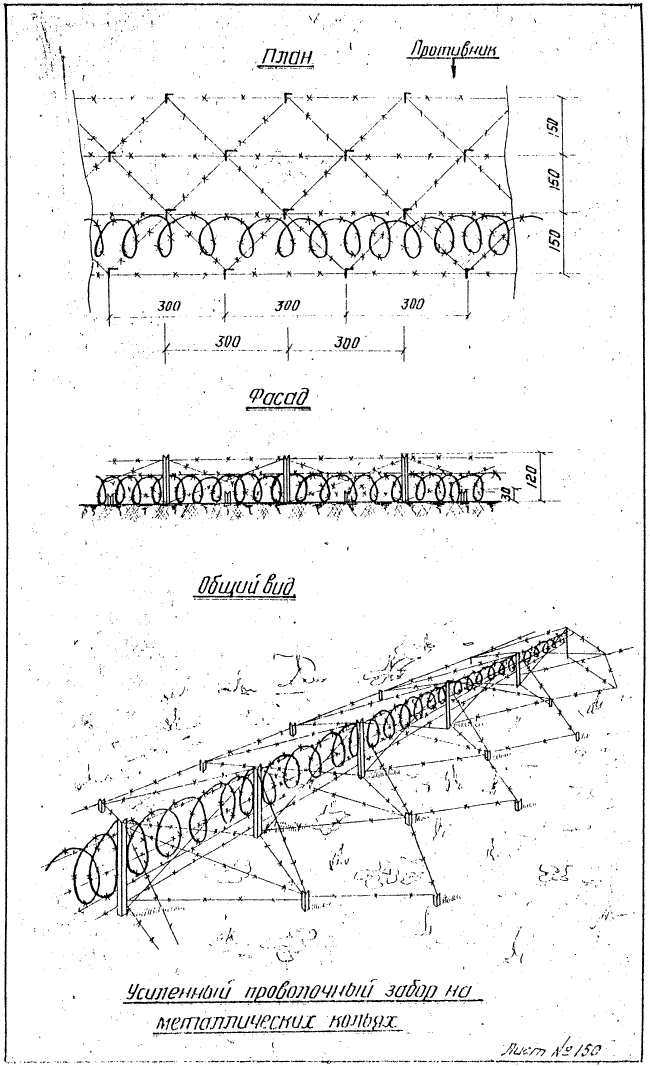

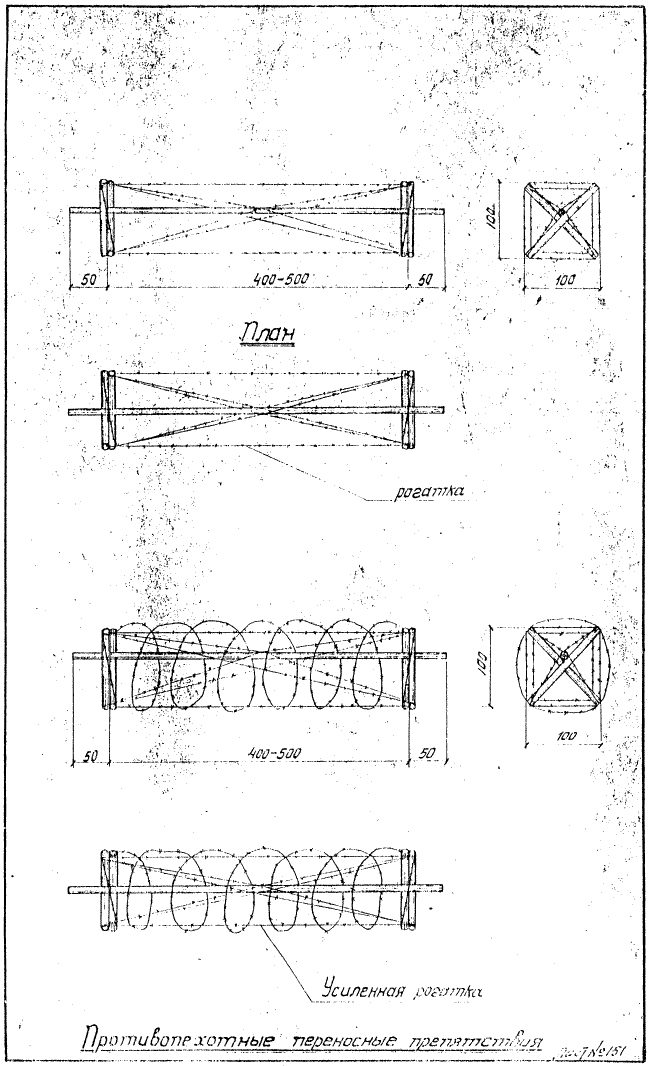

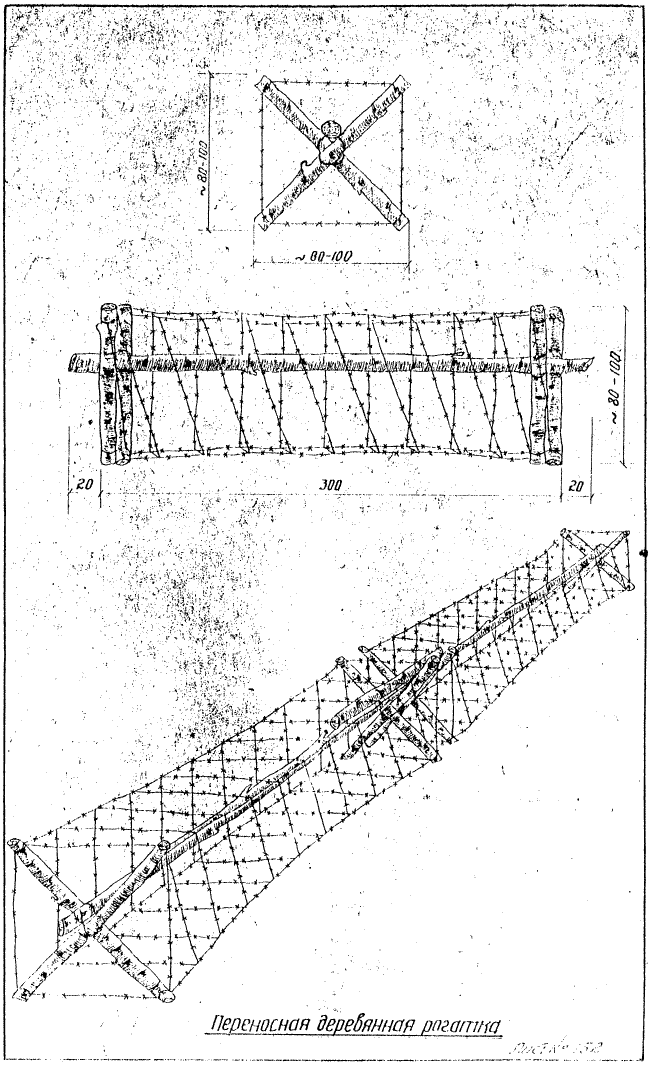

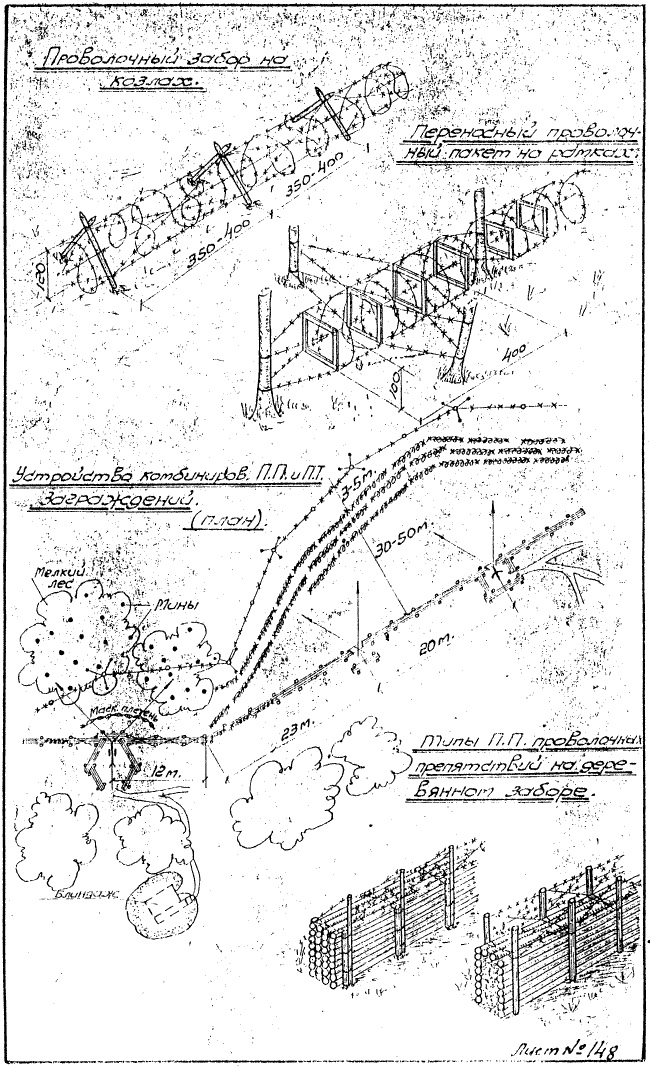

    VI. Противотанковые и противопехотные фортификационные препятствия (листы №№ 143-159)

    А. Противопехотные препятствия


    Images:

    143 (1).gif
    Останнє редагування: 26 січ 2023
    Rudolf Lehmann подобається це.
  12. Ваня-30

    Ваня-30 Obergefreiter

    Повідомлення:
    65
    Адреса:
    бандерштат ,тайга
    РУКОВОДСТВО ПО ВОЙСКОВЫМ ФОРТИФИКАЦИОННЫМ СООРУЖЕНИЯМ
    НЕМЕЦКАЯ ОБОРОНА

    46 Участок траншеи, приспособленный к внутренней обороне. Выдвижной щит.


    Images:

  13. Ваня-30

    Ваня-30 Obergefreiter

    Повідомлення:
    65
    Адреса:
    бандерштат ,тайга
    РУКОВОДСТВО ПО ВОЙСКОВЫМ ФОРТИФИКАЦИОННЫМ СООРУЖЕНИЯМ
    НЕМЕЦКАЯ ОБОРОНА

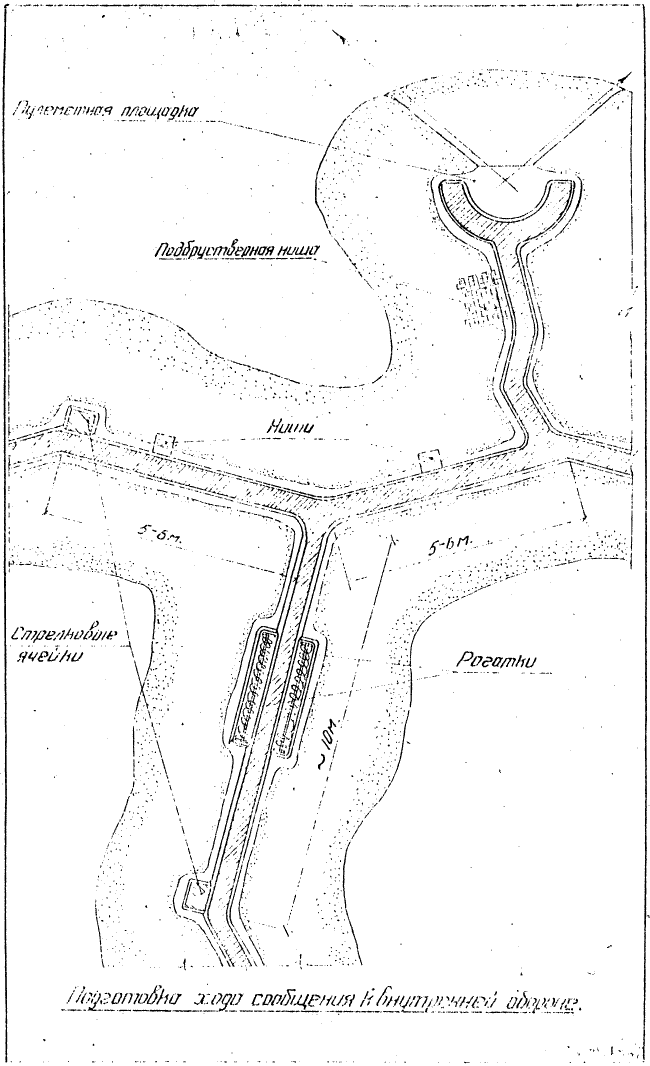

    47 Подготовка хода сообщения к внутренней обороне.


    Images:

  14. Ваня-30

    Ваня-30 Obergefreiter

    Повідомлення:
    65
    Адреса:
    бандерштат ,тайга
    РУКОВОДСТВО ПО ВОЙСКОВЫМ ФОРТИФИКАЦИОННЫМ СООРУЖЕНИЯМ
    НЕМЕЦКАЯ ОБОРОНА

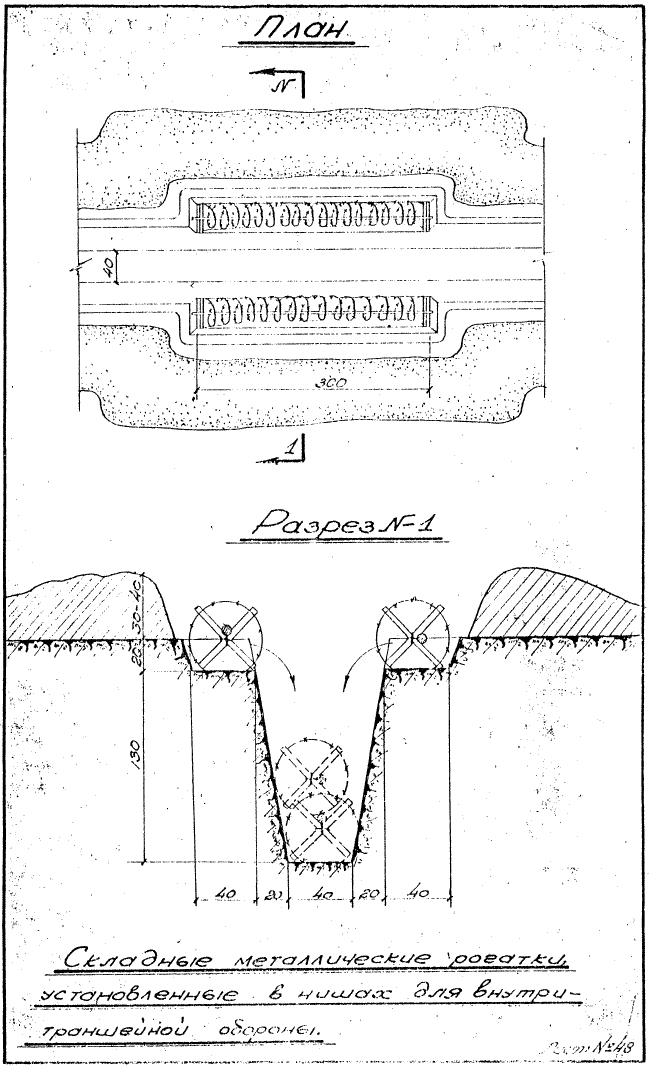

    48 Складные металлические рогатки, установленные в нишах для внутритраншейной обороны.


    Images:

  15. Ваня-30

    Ваня-30 Obergefreiter

    Повідомлення:
    65
    Адреса:
    бандерштат ,тайга
    РУКОВОДСТВО ПО ВОЙСКОВЫМ ФОРТИФИКАЦИОННЫМ СООРУЖЕНИЯМ
    НЕМЕЦКАЯ ОБОРОНА
    Стрелковые ячейки (листы №№ 6-12)

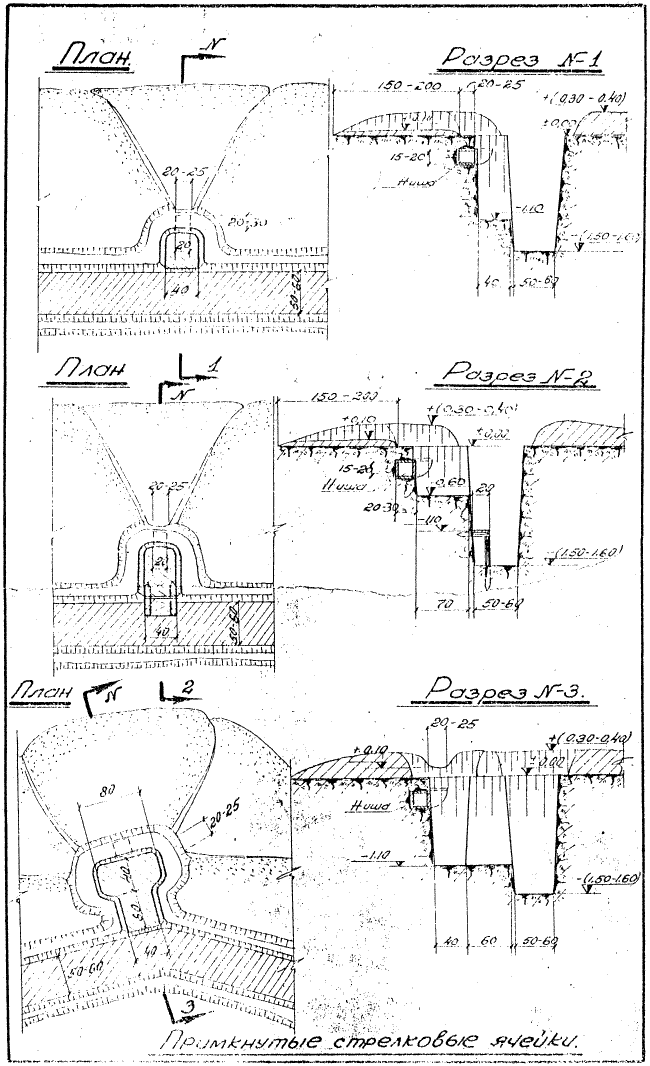

    6 Примкнутые стрелковые ячейки.


    Images:

  16. Ваня-30

    Ваня-30 Obergefreiter

    Повідомлення:
    65
    Адреса:
    бандерштат ,тайга
    РУКОВОДСТВО ПО ВОЙСКОВЫМ ФОРТИФИКАЦИОННЫМ СООРУЖЕНИЯМ
    НЕМЕЦКАЯ ОБОРОНА

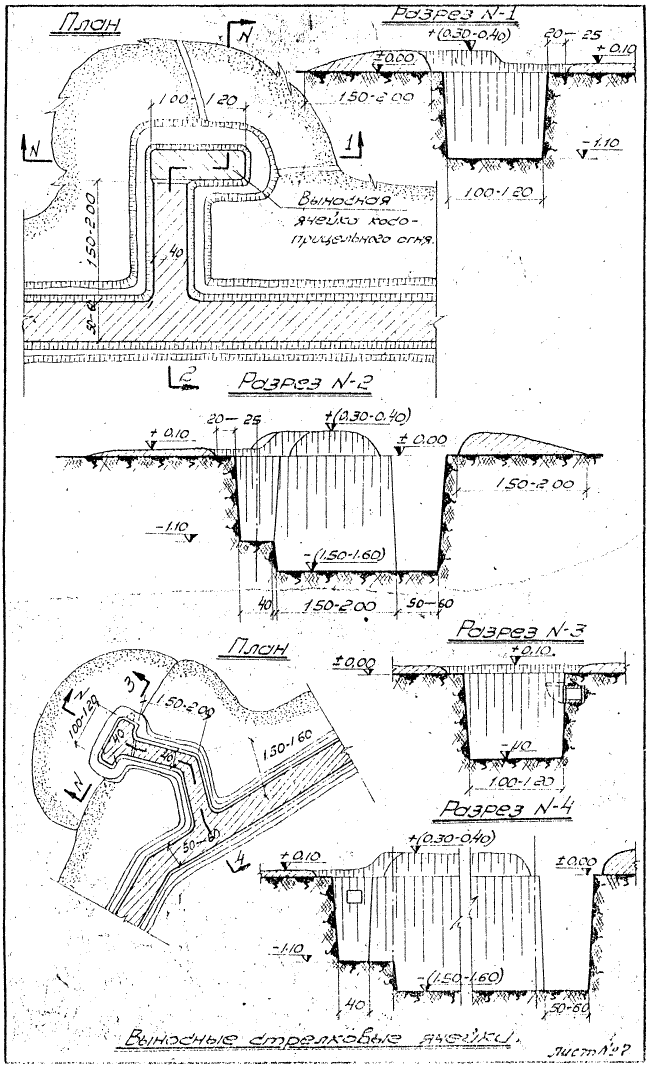

    7 Выносные стрелковые ячейки.


    Images:

  17. Ваня-30

    Ваня-30 Obergefreiter

    Повідомлення:
    65
    Адреса:
    бандерштат ,тайга

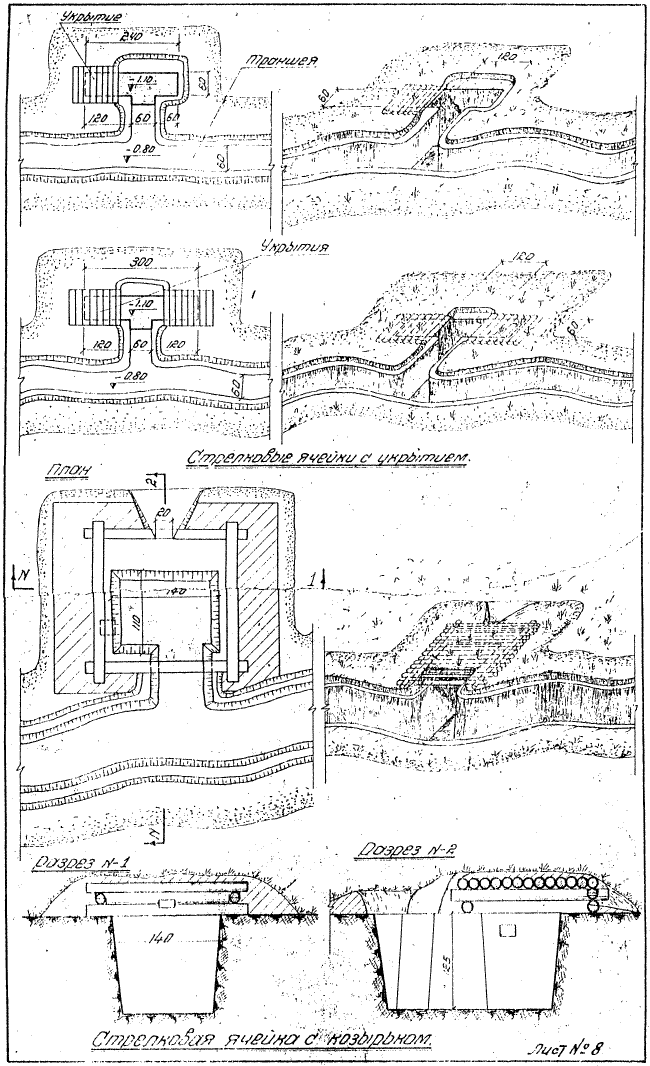

    8 Стрелковые ячейки с укрытием. Стрелковая ячейка с козырьком.


    Images:

  18. Ваня-30

    Ваня-30 Obergefreiter

    Повідомлення:
    65
    Адреса:
    бандерштат ,тайга

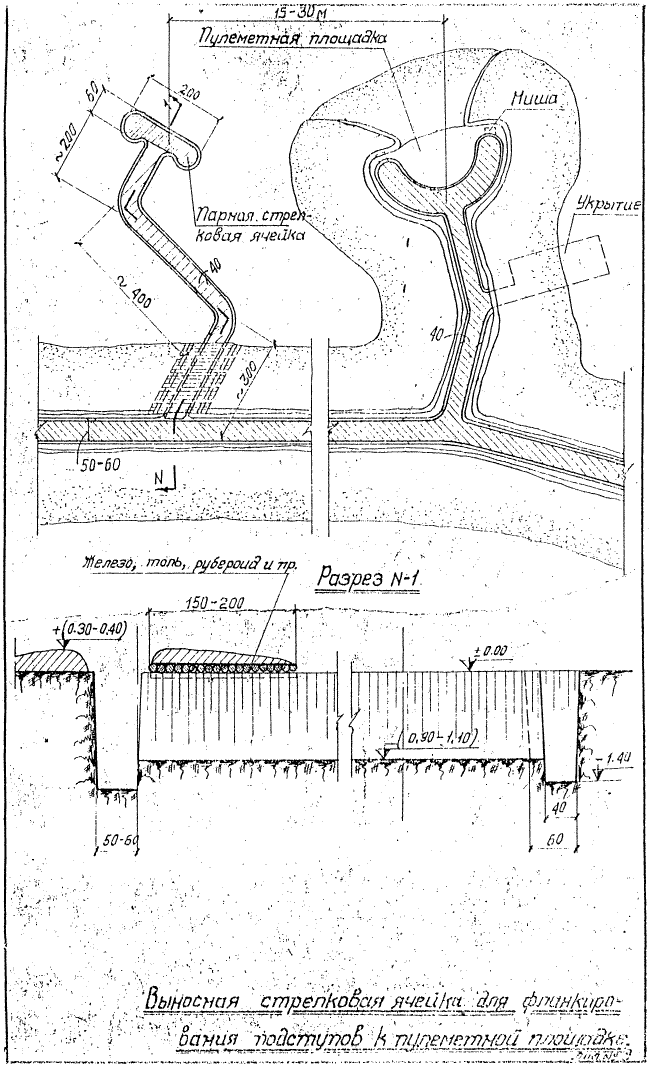

    9 Выносная стрелковая ячейка для фланкирования подступов к пулеметной площадке.


    Images:

  19. Ваня-30

    Ваня-30 Obergefreiter

    Повідомлення:
    65
    Адреса:
    бандерштат ,тайга

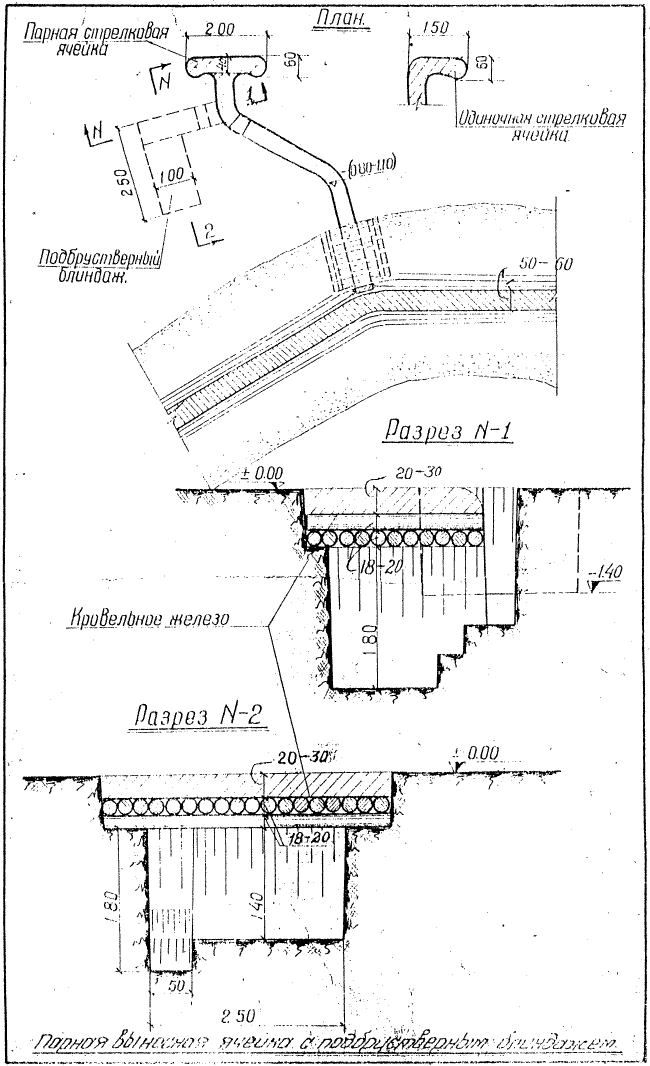

    10 Парная выносная ячейка с подбрустверным блиндажем.


    Images:

  20. Ваня-30

    Ваня-30 Obergefreiter

    Повідомлення:
    65
    Адреса:
    бандерштат ,тайга

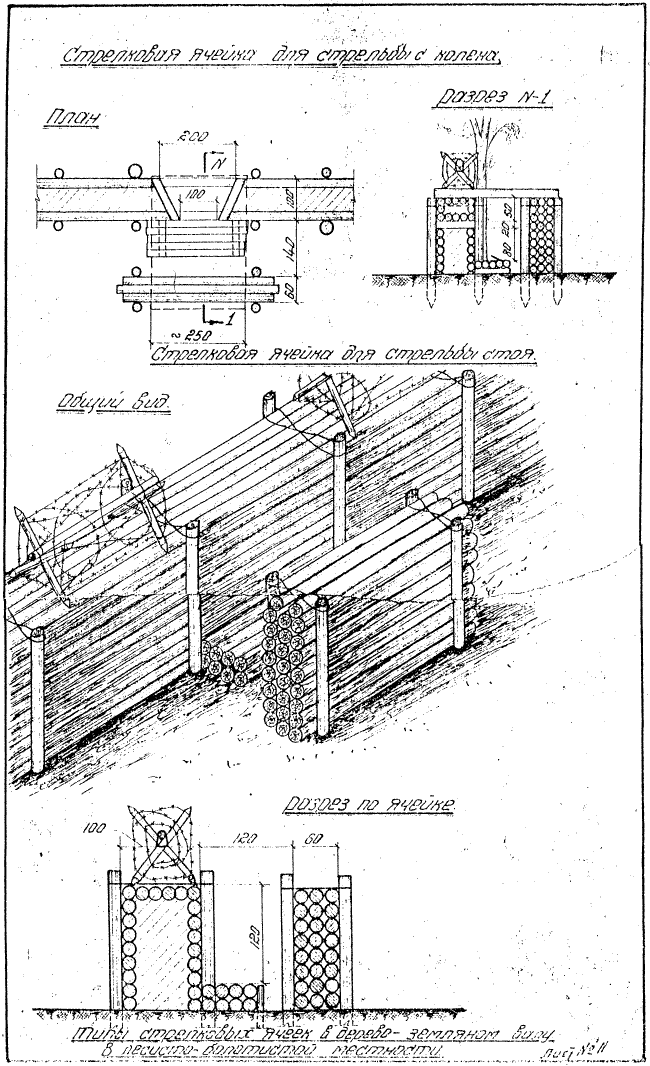

    11 Типы стрелковых ячеек в дерево-земляном валу в лесисто-болотистой местности. Стрелковая ячейка для стрельбы с колена. Стрелковая ячейка для стрельбы стоя.


    Images:

  21. Ваня-30

    Ваня-30 Obergefreiter

    Повідомлення:
    65
    Адреса:
    бандерштат ,тайга

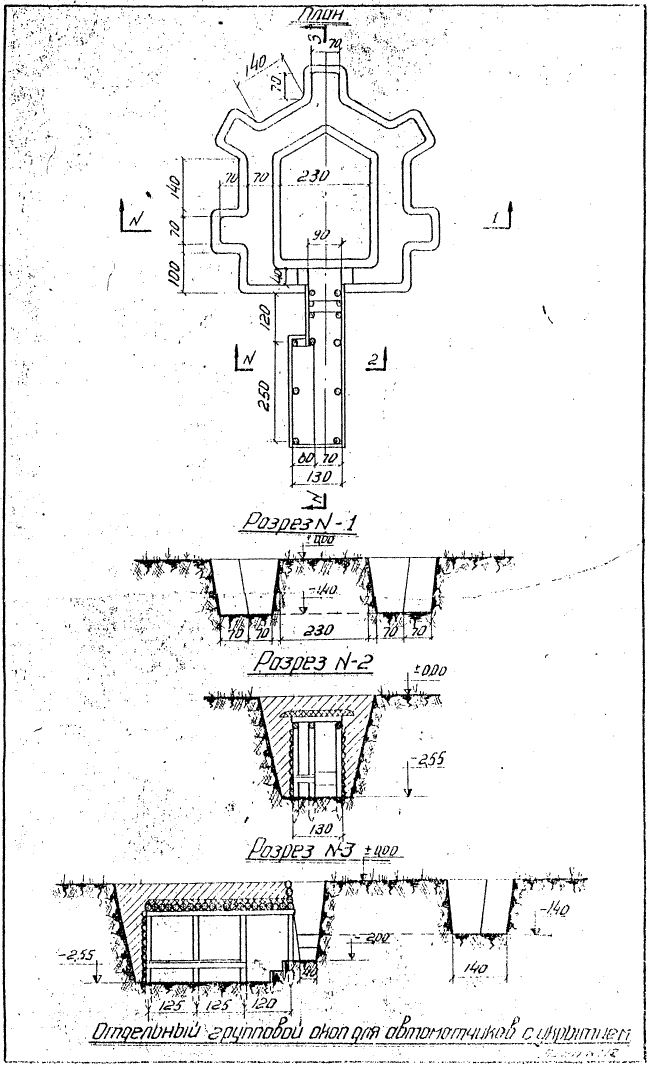

    12 Отдельный групповой окоп для автоматчиков с укрытием.


    Images:

  22. Ваня-30

    Ваня-30 Obergefreiter

    Повідомлення:
    65
    Адреса:
    бандерштат ,тайга
    РУКОВОДСТВО ПО ВОЙСКОВЫМ ФОРТИФИКАЦИОННЫМ СООРУЖЕНИЯМ
    НЕМЕЦКАЯ ОБОРОНА
    Траншеи и ходы сообщения (листы №№ 1-5)

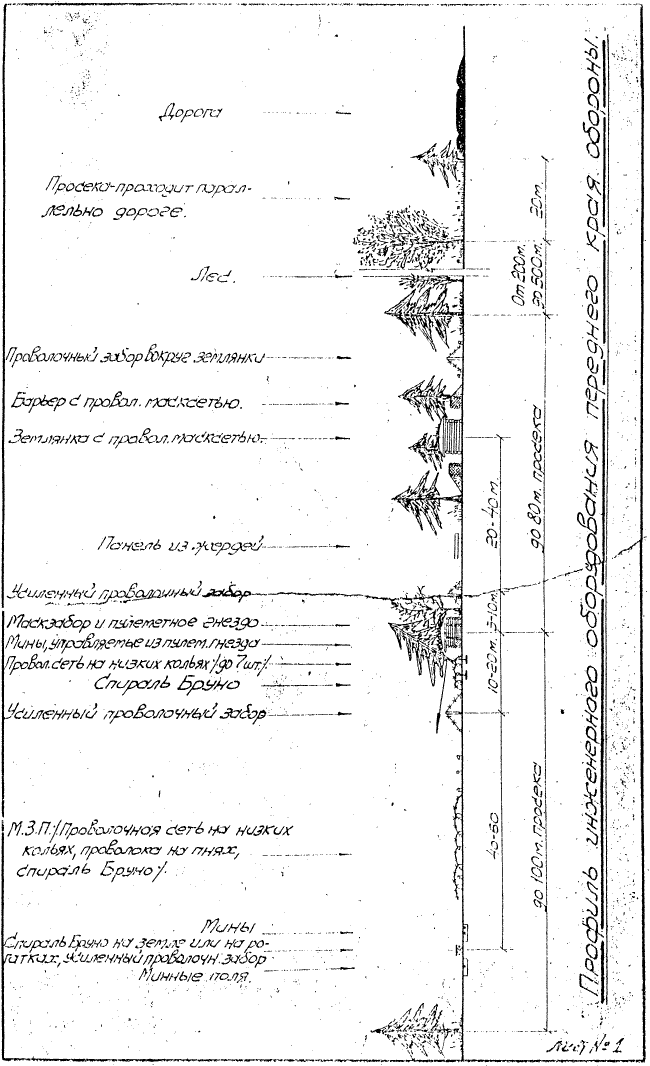

    1Профиль инженерного оборудования переднего края обороны.


    Images:

  23. Ваня-30

    Ваня-30 Obergefreiter

    Повідомлення:
    65
    Адреса:
    бандерштат ,тайга

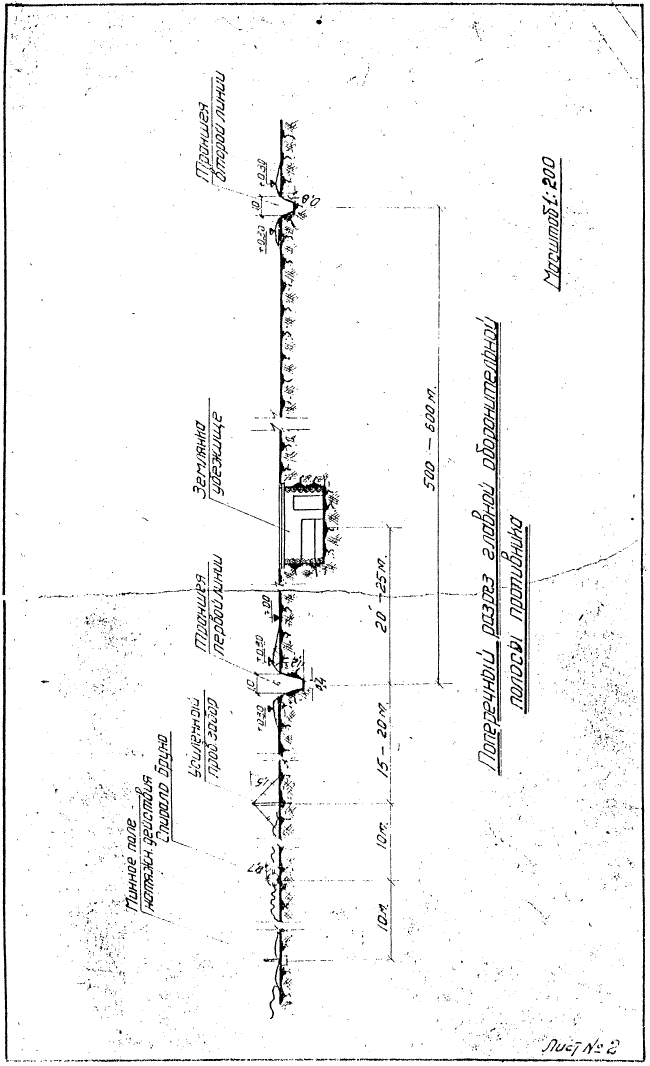

    2 Поперечный разрез главной оборонительной полосы противника.


    Images:

  24. Ваня-30

    Ваня-30 Obergefreiter

    Повідомлення:
    65
    Адреса:
    бандерштат ,тайга

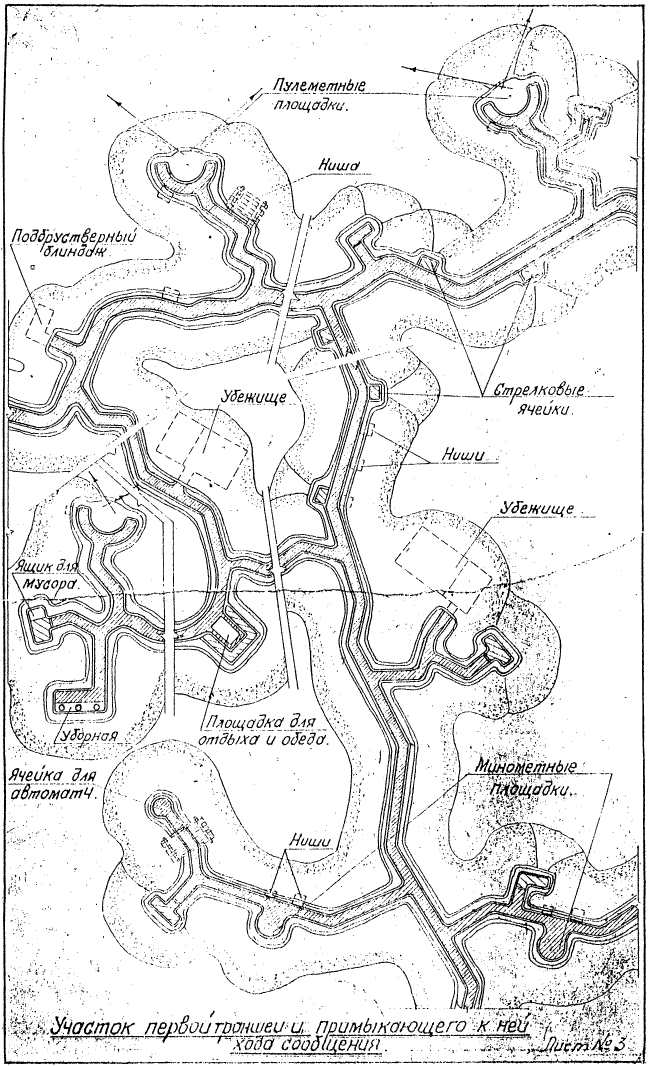

    3 Участок первой траншеи и примыкающего к ней хода сообщения.


    Images:
