Боеприпасы стрелково-пушечного вооружения

Боеприпасы к воздушной артиллерии.
Боеприпасы, маркировка, класификация, способы снаряжения лент - короче все о боеприпасах воздушной артиллерии люфтваффе.



Re: Стрелково-пушечное вооружение самолетов люфтваффе

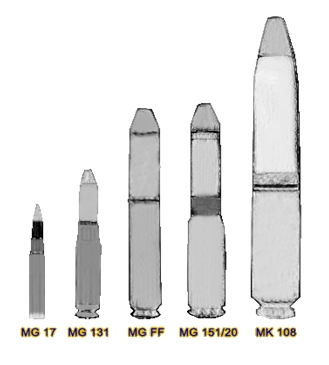

Что бы далеко не ходить:
1.MK 108;
2.MG 151/20;

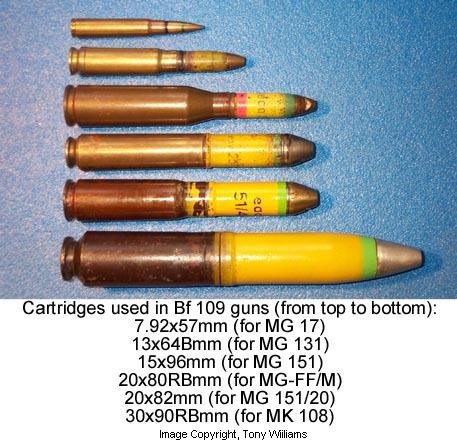

3-5.Патроны и снаряды



Re: Стрелково-пушечное вооружение самолетов люфтваффе

Стараемся не повторяться.

Может стоит немного больше внимания акцентировать ещё и на боеприпасах? Там уже в связи с Mk-108 кое-что проскальзывало, вот, например, теперь ещё 7,9 мм патроны к оборонит. вооруж. с ju-88. Обращает внимание на себя разный раскрас, так сказать, наконечников. Я так понимаю, это для различия между трассирующими и обычными патронами?



Re: Стрелково-пушечное вооружение самолетов люфтваффе

1).ТТХ:ВК-3.7
Калибр 37 мм.
Начальная скорость снаряда:
-осколочного 820 м/с
-бронебойного 770 м/с
Длина ствола 98 калибров
Наибольший угол возвышения 85 град.
Угол горизонтального обстрела 360 град.
Вес:
-в боевом положении 1 750 кг.
-в походном положении 3 560 кг.
Скорострельность:
-практическая 80 выстр/мин.
-теоретическая 160 выстр/мин.
Досягаемость по высоте 4 800 м.
Наибольшая дальность стрельбы 6 500 м.
Бронепробиваемость бронебойным снарядом
при угле встречи 60 град. :
- на расстоянии 100 м. 36 мм.
- на расстоянии 800 м. 27 мм. Автоматика пушки ВК3,7 работала за счет энергии отката ствола при его коротком ходе. Темп стрельбы 160 выстр. /мин. В боекомплект входили осколочные снаряды весом 645 г, имевшие начальную скорость 820 м/с, и бронебойные снаряды весом 685 г, имевшие начальную скорость 770 м/с. Осколочные снаряды применялись по воздушным целям, а бронебойные - по танкам. На дистанции 500 м бронебойный снаряд пробивал по нормали 35-мм броню, а под углом 30 | к нормали - 25-мм броню. При стрельбе подкалиберным снарядом весом 405 г начальная скорость увеличивалась до 1100 м/с, а бронепробиваемость примерно в 1,5 раза. ( Данные для наземной стрельбы. С учетом скорости самолета бронепробиваемость была выше приблизительно на 5 мм. )-итого максимум 40мм,про попадания вообще молчу, так как не верю в точность 200мм на 300метров из разнесенных на несколько метров трясущихся оглобель, которые немцы любовно называли мандолинами К слову - бронебойные к MG151 были без вольфрамового сердечника, так что о пробивании 34-к можно забыть.

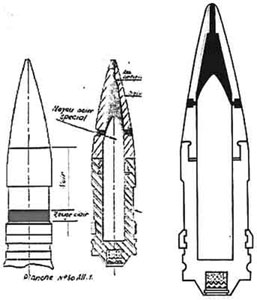

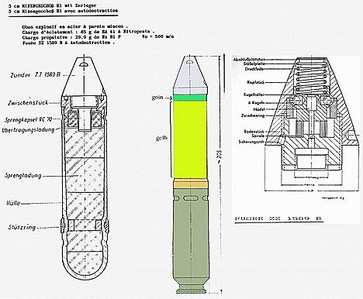

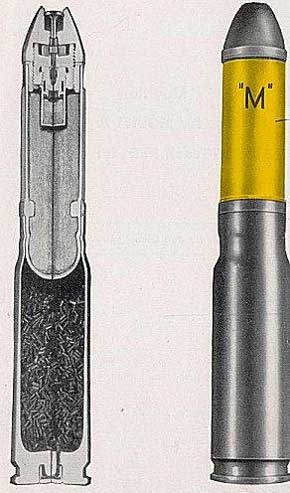

2).Вот схемы боеприпасов МК-108:



Патроны с разрывными 20-мм пулями для автоматической пушки MG-FF. Пушка устанавливалась на самолёты Focke-Wulf Fw 190



Re: Стрелково-пушечное вооружение самолетов люфтваффе

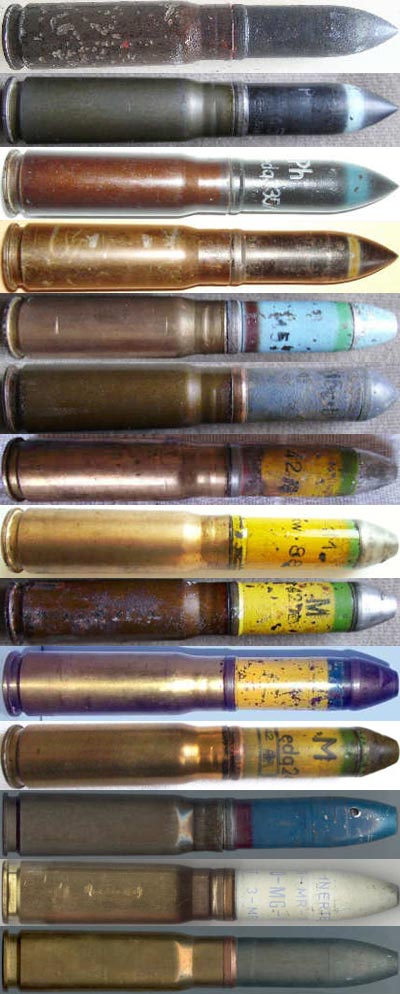

И вот мне прислали фото полной номенклатуры Mg-151/20

Если бы ещё к этому счастью было-бы хоть какое-то пояснение



1. Данные об усиленных 7.92х57 патронов для авиационных Mg-17,81 и бронепробиваемость патронов бронеплит на 100 при различных углах.

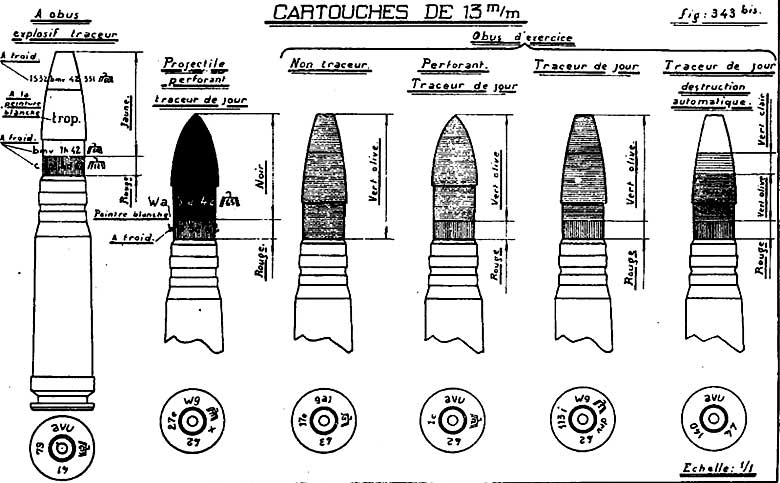

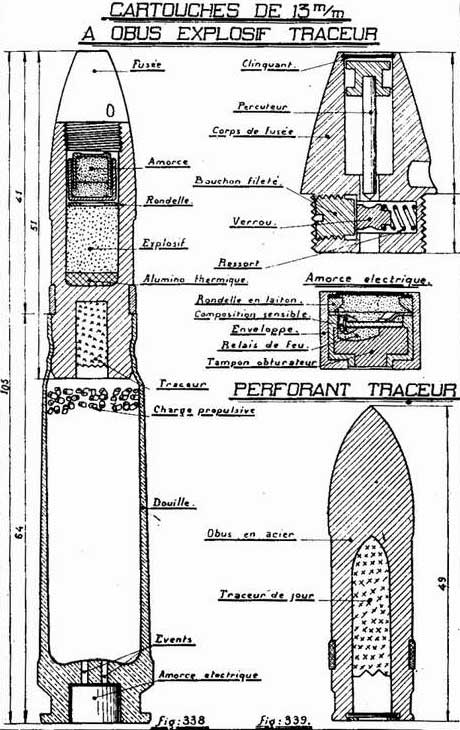

2-4. еще мг131

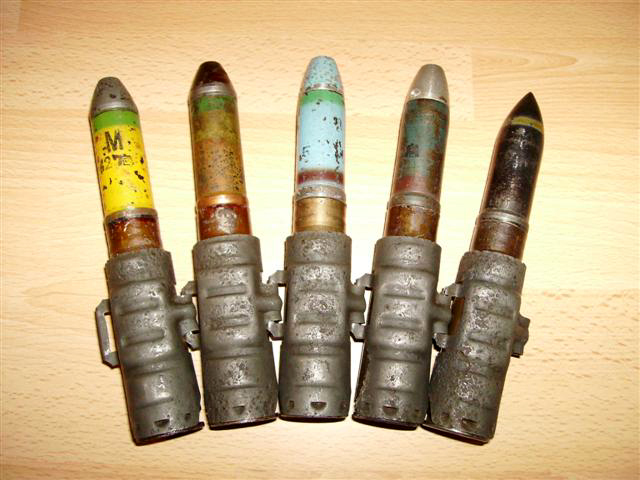

5. снаряженный кусок ленты 20-мм патронами. Хорошо видно какими типами снаряжались ленты

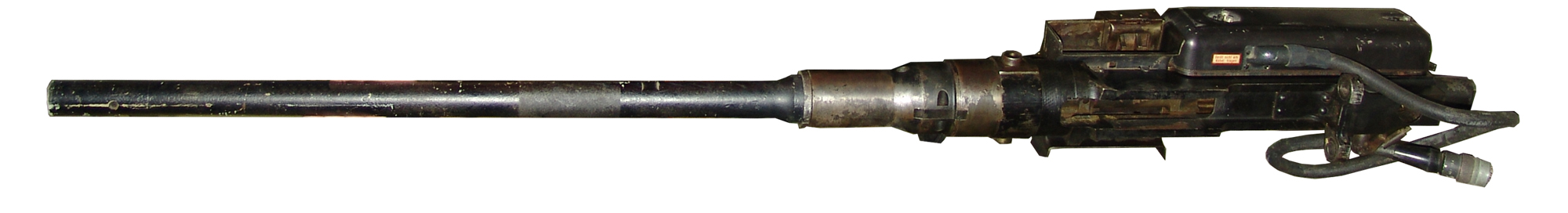

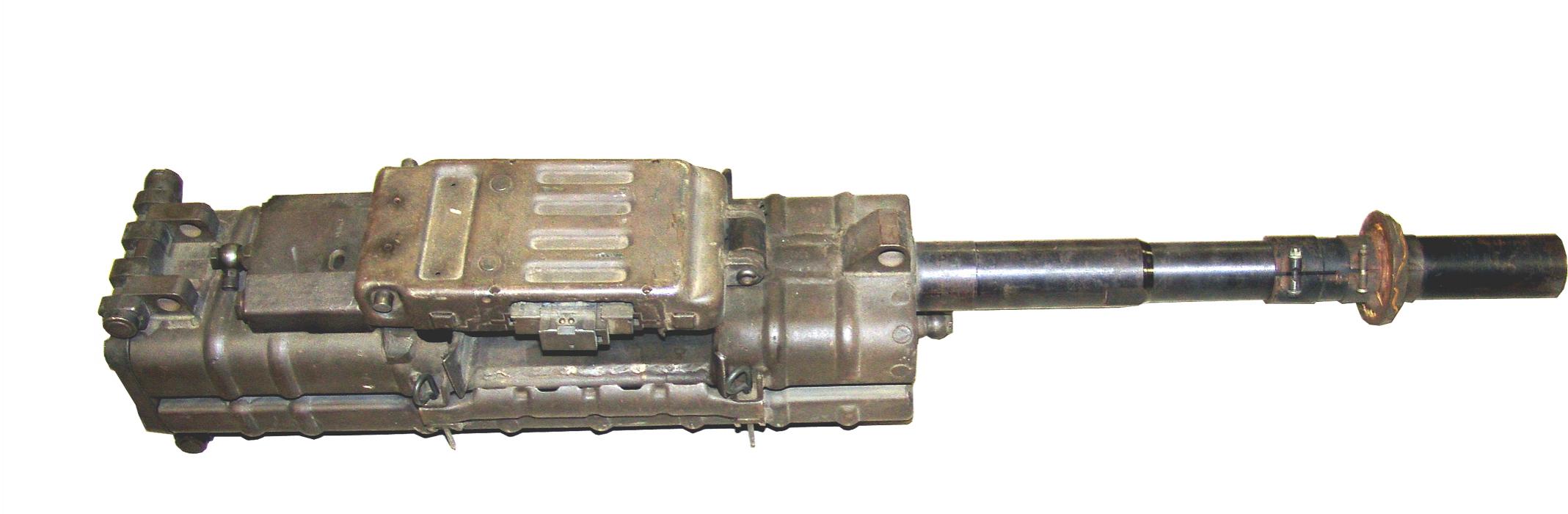

30-мм пушка мк-103



мг-151 и мк-103

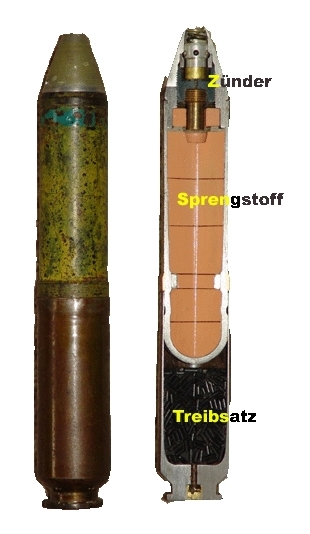

Остановлюсь пока на амуниции МК-108, вот, что я нашёл и перевёл на русский (заранее хочу предупредить о возможных ошибках в технической терминологии - я не спец):

[1] 30мм фугасный патрон 108, модель А с самоликвидатором. Взрыватель алюминиевый, тип ZZ1589B. Корпус из катаной и штампованой стали. Цвет – жёлтый, с 5мм зелёной полосой чуть ниже взрывателя (указывает на самоликвидатор). Взрывчатое вещество – 85 граммов HA41 (гексоген-алюминий), или пентрит.

[2] 30мм фугасный патрон без самоликвидатора. Взрыватель мгновенного действия AZ 1587. Корпус выполнен из катаной и штампованой стали. Между взрывателем и взрывчатым веществом снаряда помещена пластина стального переходника. Ведущий поясок медный; на внутренней стороне корпуса находится вспомогательное опорное кольцо из алюминия. Патрон жёлтого цвета, за исключением взрывателя, с чёрной буквой «М». Взрывчатое вещество – 85 граммов HA41.

[3] 30мм зажигательный фугасный патрон. Взрыватель мгновенного действия AZ 1587. Без самоликвидатора. Корпус из катаной и штампованой стали. Пластина переходника между алюминиевым взрывателем и ВВ. Весь снаряд заполнен прессованым термитом, огневое действие которого можно сравнить с ускоренной работой римской свечи. Цвет снаряда голубой, кроме взрывателя.

[4] 30мм фугасный патрон с дневным (L.spur) или ночным (Gl. spur) типом трассирующего вещества. Взрыватель типа ZZ 1589 B. С самоликвидатором. Сразу после момента выстрела воспламеняется трассирующий состав, позволяя пилоту наблюдать траекторию полёта снаряда. Ночью очень яркий дневной трассер мог на мгновение ослепить лётчика, глаза которого приспособились к темноте, поэтому и был разработан более тусклый ночной вариант. Цвет снаряда – жёлтый, с 5мм зелёной полосой сразу за взрывателем (наличие самоликвидатора). Чуть выше ведущего пояска проходит тёмно- или светло-красная красная полоска. Светло-красная указывала на дневной тип трассера, тёмно-красная – соответственно на ночной. Запас ВВ состоял из 73 граммов НА41 (гексоген-алюминий) и 3 граммов нитропентана (пентрита), который хорошо виден в разрезе снаряда как светло-розовый сердечник сразу под взрывателем.

[5] Экспериментальный бронебойно-трассирующий снаряд. Оболочка из фрезерованной стали, головка снаряда к концу сильно сужена для уменьшения лобового сопротивления. Три выступающих зубца на корпусе сделаны для большей устойчивости снаряда в канале ствола и для того, чтобы зафиксировать сам снаряд чётко по продольной оси дула.



И ещё о главном:

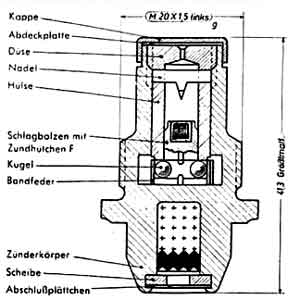

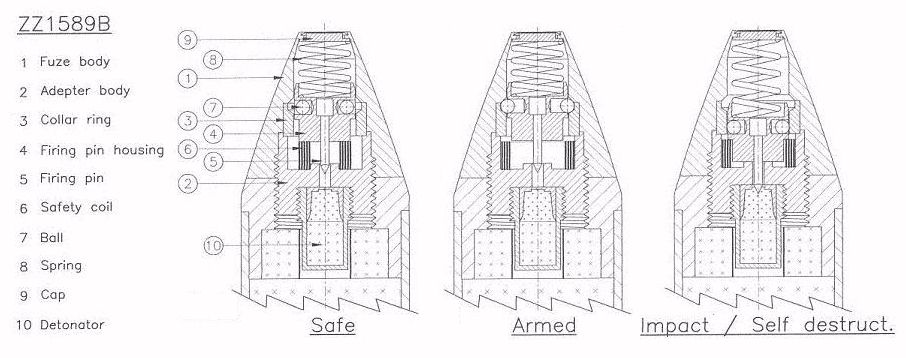

Схема и фото в разрезе взрывателя с самоликвидатором Zerlegezünder 1589 В. Мне это показалось интересным и познавательным, с чем и хочу поделиться (опять-же хочу напомнить, что не имею специального технического образования, поэтому указания на огрехи терминологии приму в общем-то с благодарностью ):

Вследствие внутренней нарезки канала ствола пушки, выстреливаемый снаряд приобретает большую скорость вращения. Под действием центробежной силы этого вращения, движение шести шариков [7] направлено наружу, она прижимает шарики к внутренней выемке охранного кольца и удерживает в верхней позиции весь корпус бойка [4], в котором находится и сам боёк [5].

Тем временем предохранительное кольцо [6] разжимается, тем самым позволяя всему корпусу бойка двигаться вниз под действием пружины [8], сдерживаемой в то же время шариками в пазу охранного кольца. При ударе весь корпус вместе с бойком просто резко сдвигается вниз и боёк ударяет в дуплексный детонатор [10], подрывая заряд (шарики в это время силой резкого давления пружины принудительно возвращаются на свои места в корпусе бойка).

В случае, если скорость собственного вращения снаряда падала слишком сильно (долгое время полёта из-за промаха по цели), то давление пружины принудительно возвращало запирающие шарики обратно в корпус, и тот под действием пружины сдвигался и подрывал заряд.
Эта схема также действительна и для взрывателя ZZ 1589А.

-----------------------------------------------------------------------------------
Подписи к схеме:
[1] – Оболочка взрывателя
[2] – Держатель
[3] – Охранное кольцо
[4] – Корпус бойка
[5] – Боёк
[6] – Предохранительное кольцо
[7] – Шарики
[8] – Пружина
[9] – Капсюль
[10] – Детонатор



Вот ещё дополнительно:

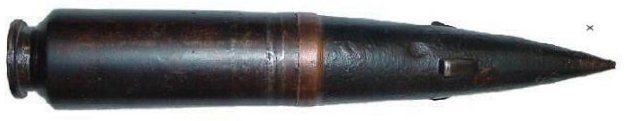

[1] 50мм бронебойный снаряд для пушек ВК 5 и МК-214

[2] Смешанная лента. Фугасы и бронебойные. К сожалению потёрты основательно. Калибр точно не знаю, по-моему - 13мм.

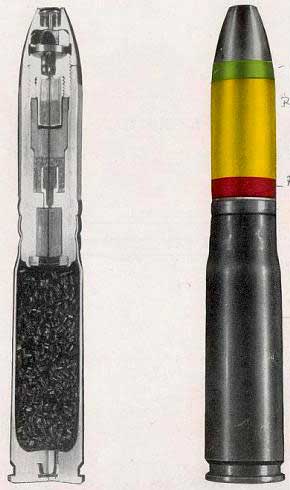

[3] Как-бы цветная иллюстрация к моему предыдущему посту. Подпись под фото: "Brandsprenggranate glimmspur mit Zerleger".
Фугасно-зажигательный ночной трассирующий снаряд с самоликвидатором. Тут можно, так сказать, читать по цветам: Жёлтый, как маркер фугаса, зелёная полоса - самоликвидатор, тёмная красная полоса внизу - трассер ночного типа.
Взрыватель типа AZ 1587, моментального действия. Схему и принцип работы переведу и выложу обязательно, чуток позже.

[4] 30x184мм бронебойный снаряд тип 40 для Мк-101/Мк-103. С трассирующим элементом дневного типа.

[5] Бронебойно-зажигательный фосфорный патрон. Затрудняюсь определить калибр.



Продолжим научные изыскания матчасти в переводе на русский язык...

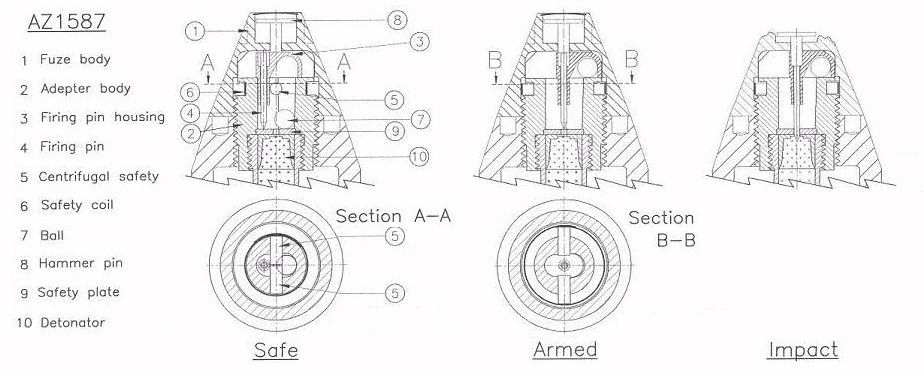

Схема и принцип действия второго основного типа взрывателя Люфтваффе - AZ 1587.

--------------------------------------------------------------------------------------------
Anchlagzünder AZ 1587. Ударный взрыватель без самоликвидатора.

В состоянии покоя предохранительные стопорные штифты [5] удерживают алюминиевую станину [3] бойка [4] от случайного перемещения над воронкой предохранительной пластины [9] (чтобы ударить по детонатору, боёк должен сдвинуться в центр всего на 2 миллиметра).
В такой позиции сами штифты удерживаются предохранительным кольцом [8]. После выстрела снаряд начинает вращаться вокруг своей оси, заставляя стопорные штифты двигаться в наружном направлении, тем самым разжимая латунное кольцо. Это даёт станине бойка [3] необходимое пространство для перемещения в центральное положение.
Здесь необходимо заметить, что сразу-же после выстрела, вследствие лобового аэродинамического сопротивления, снаряд начинает терять скорость. Такое торможение заставляет шарик [7] двигаться вперёд внутри корпуса держателя [2]. Как только он достигает крайней верхней позиции, он попадает в выемку станины бойка. Своим весом шарик сдвигает станину бойка в сторону на 2 мм, располагая сам боёк прямо над воронкой предохранительной пластины.
При попадании в цель, ударный молоточек [8] направляет боёк в центр воронки предохранительной пластины, пробив которую, боёк активирует детонатор [10], который в свою очередь и подрывает снаряд.

Подписи к схеме:
[1] – Оболочка взрывателя
[2] – Держатель
[3] – Станина бойка
[4] – Боёк
[5] – Стопорные штифты
[6] – Предохранительное кольцо
[7] – Шарик
[8] – Ударный молоточек
[9] – Предохранительная пластина
[10] – Детонатор

--------------------------------------------------------------------------------------

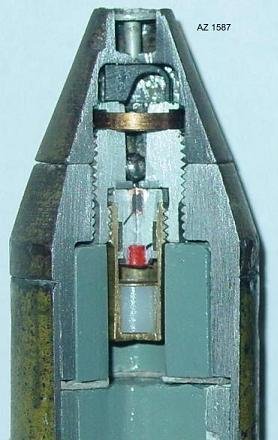

Первые два фото - схема и общий вид в разрезе AZ 1587.
Третье фото - групповой портрет семейства взрывателей для 30-мм боеприпасов.

При подготовке информации был плотно использован материал сайта http://www.xs4all.nl/~robdebie/me163/weapons.htm



Патроны MG-151/20 подаются из металлической распадающейся ленты. Ее объем зависит от назначения использования и применения оружия в качестве одиночной, спаренной или тройной конструкции. Оружие в одиночном исполнении чаще всего оснащалось лентами, вмещавшими 250 патронов.

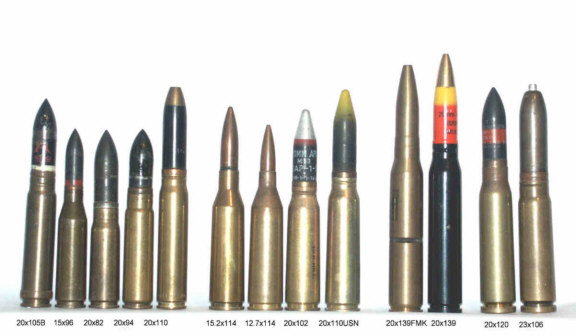

С лева на право. На pиc ниже ( Фото из Галереи Боеприпасов ) 20x105 - МГ. 204, 20x82 МГ. 151/20 и 20x110 HS 404.



Какое-то сумбурное фото без пояснений

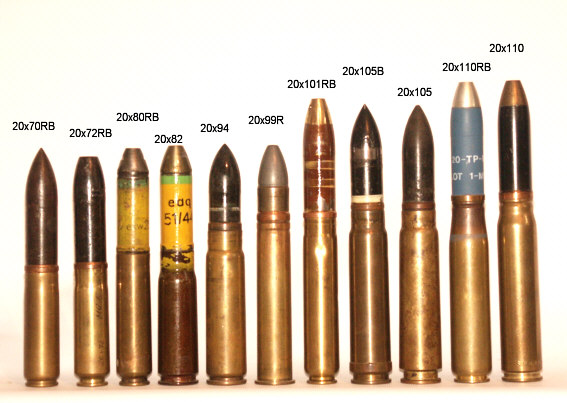

Собрал все свои имеющиеся материалы и мозги и попытался расписать, ибо стало интересно...
И ничего подобного: даже по моим (куда как неполным) данным тут далеко не все немцы:

Собственно по сабжу:

[1] - Oerlikon F,
[2] - Oerlikon F и SSG
[3] - MG-FF/M
[4] - Mauser MG 151/20
[5] - 20х94 японский снаряд для Ho-103
[6] - 20х99R - вообще Швак и Березин
[7] - 20х100\101RB - использовался: Чехия, Германия, Япония - для MG F, MG FFL и японской Type 99-2...
[8] - 20х105В - калибр, так называемый "Short Solothurn", бронебойный, для противотанковых ружей швейцарской фирмы Solothurn, к теме ИМХО отношение так себе
[9] - это да, 20х105 MG 204
[10] для зенитки Oerlikon S, 1927 года выпуска)
[11] - союзный патрон под пушку Hispano
-------------------------------------------------------------------------------------
Это были не "Боеприпасы Люфтваффе", а "Несколько наиболее употребительных 20-мм снарядов Второй мировой", на мой взгляд, хех...
Фуф. Надеюсь ничего не попутал. 2 Panzer: надеюсь без обид за резкость, просто не особо люблю головоломки



нашёл - 20x82mm (то есть MG 151/20)

Вот ещё - Panzergranate-Elektron: Бронебойно-зажигательный снаряд. Наполнение - зажигательная смесь Elektronthermit, вес пули - 117 граммов. Сохранял зажигательные свойства и под водой, т.к. имел свой собственный запас кислорода.

Начальная скорость - 695-700м\с

Использовался в основном самолётами морской и разведывательной авиации, в частности Ju-88A-14, FW-200C, He-177, Bv-138 и Ju-290.



Вот ещё два образчика 30мм амуниции:

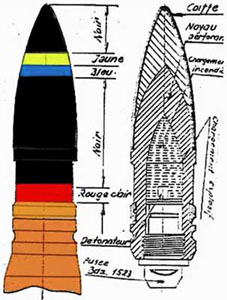

[1] 30x184B для MK 103, полос самоликвидатора (зелёной) и трассера (красной внизу) нет (не видно), так что получается обычный minengeschoss o. Zerleger - простой фугасный снаряд (литера "М")

[2] также фугас 30x91ER для MK 108 (жёлтая маркировка), литера "м" = minengeschoss (фугас), красной полосы трассера нет, но сверху - оттенок (размазано???) зелёного. Если так - то "mit Zerleger" - с самоликвидатором.



Номенклатура боеприпасов 20-мм авиационных пулеметов MG. 151/20 EI аналогична MG. 151/20.

В конце 1930-х годов немецкая фирма Mauser, по требованию Luftwaffe, разработала на базе 15-мм крупнокалиберного патрона для авиационного пулемета MG. 151 его вариант - 20-мм патрон MG. 151/20, отличавшийся от своего предшественника только более короткой гильзой длиной 82 мм.20-мм патроны MG. 151/20 предназначались для авиационных пулеметов MG. 151/20 и MG. 151/20 EI, и использовались в годы второй мировой войны только в германских вооруженных силах.20-мм патроны MG. 151/20 имели весьма большую номенклатуру снарядов:
- осколочно-зажигательно-трассирующий снаряд;
- осколочно-трассирующий снаряд;
- фугасный снаряд;
- бронебойный снаряд;
- бронебойно-зажигательный снаряд.

Как бы там ни было, фугасно-зажигательный снаряд калибра 20х82 мм способен нанести серьезный ущерб неукрытой живой силе.

На дистанции 100 м, при встрече с целью под прямым углом полубронебойно-фугасно-зажигательиый снаряд пробивает 15 мм стандартной бронеплиты , а на дистанции 1000 м - около 10 мм и, следовательно, весьма эффективен против легкобронированных машин, катеров и лодок, а также против бункеров, обложенных мешками с песком, и иных сооружений.

В целом снаряды с головным взрывателем ударного действия более пригодны для поражения небронированных целей, таких, как цистерны для горюче-смазочных материалов и самолеты .

Донный взрыватель менее чувствителен, и нередко после попадания в цель полный подрыв снаряда происходит с большей задержкой. Такие снаряды более пригодны для применения против бронетранспортеров и других целей, имеющих более мощное бронирование.После Второй мировой войны эти патроны применялись в авиационных пушках самолетов, выпускавшихся на трофейном станочном оборудовании в Чехословакии, ЮАР и некоторых других странах.

Боеприпасы для автоматических пушек отличаются от патронов для тяжелых пулеметов главным образом конструкцией собственно снаряда. В большинстве боеприпасов для автоматических пушек используется полый снаряд (в котором размещаются разрывной заряд и ударный взрыватель или дистанционная трубка, обеспечивающие его подрыв при встрече с препятствием либо по прошествии определенного отрезка времени после выстрела). В большинстве патронов для тяжелых пулеметов используется цельная пуля со свинцовым или стальным сердечником, в некоторых случаях имеющая выемку в головной или хвостовой части для размещения, соответственно, зажигательного или трассирующего заряда. Это различие между боеприпасами для автоматических пушек и патронами для тяжелых пулеметов иногда стирается. 1) 20x82 к MG. 151. 2)гильза и пуля патрона 20x82. 3)номенклатура патронов 20x82 различных типов и выпущенных в различные периоды времени.4)схема.



Вся вышеупомянутая номенклатура - для MG 17, калибра 7,9мм

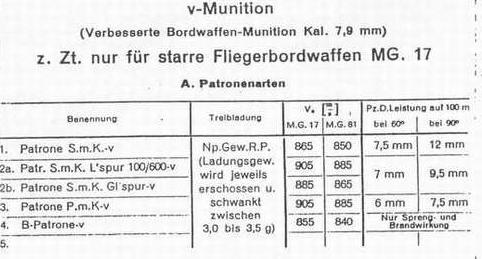

[Verbesserte Bordwaffen-munition Kal. 7,9mm]

В номенклатуре по воздушным боеприпасам нашёл я специальный раздел - verbesserte Munition, или "v-Munition", то есть "усиленный боеприпас".

Под усиленным v-Munition боеприпасом подразумевалось увеличение порохового заряда гильзы на 15%, и, вследствие этого - начальная скорость более 800 м\с.

Номенклатура:

Р.М.К-v (Phosphor mit Stahlkern-verbesserte) - усиленный фосфорный с металлическим сердечником

S.m.K.-v (Spitzgeschoss mit Stahlkern-verbesserte) - усиленный остроконечный со стальным сердечником (бронебойный)

B-patrone-v (Patrone mit Beobachtungs Geschoss-verbesserte) - усиленный .... (помогите найти определение!) - фугасно-зажигательный патрон, альтернатива трассирующему.

Вся эта амуниция логично оснащалась дневным или ночным типом трассирующего вещества.

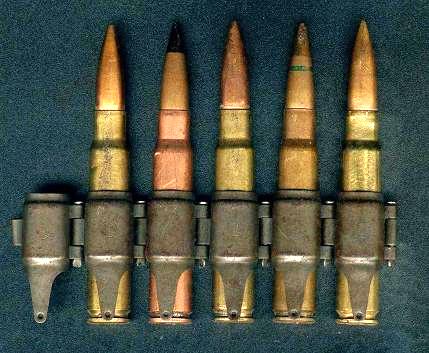

На фото: усиленные патроны

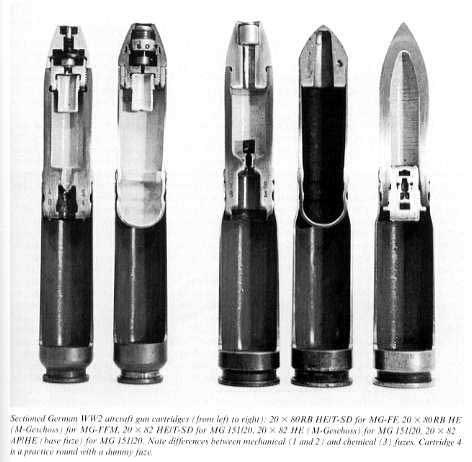

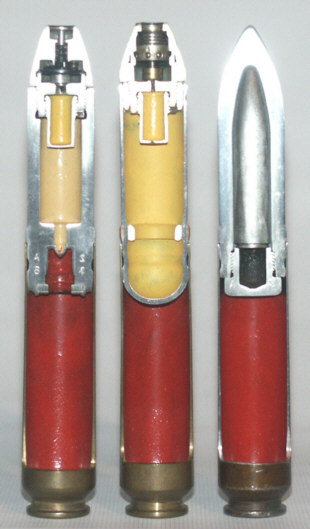

К MG FF/M и MG 151/20, насколько я читал и знаю, выпускались фугасы (Minengranate) с донными взрывателями типа Bd.Z.1511, 1512 и 1513.

Bd.Z.1511 и его производные - донный взрыватель инерционного действия, непредохранительного типа, с газодинамическим замедлением. К бронебойным и фугасным снарядам для 20-мм авиационных пушек.
Ударник представляет собой одно целое с жестким предохранителем. Взрыватель имеет трассер, запрессованный в выступающую хвостовую часть корпуса.

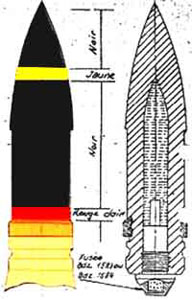

К 30-мм амуниции выпускались донные взрыватели типа Bd.Z.1583 и Bd.Z.1584

PS. Теперь вам наверное остаётся только замерить - это 20 x 82 или 20 x 80



Re: Авиационные взрыватели

С бору по сосенке:

Для патронов к MG 131 - ударные, мгновенного действия AZ 1531\1532 (для ОТ) и AZ 1534\1535

Для MG 151/15 (ОТ и ОЗТ) - AZ 1551\1552, ударные, мгновенного действия.

Для MG 151/20 (ОТ и ОЗТ) - AZ 1501\1502\1503\1504.
Для фугасных 20мм - ZZ 1505\1505A\1506.
Для 20мм БЗ и БЗТ - IZ 1527 и IZ 1595 - инерционного действия.

ЗЫ. Плюс схему работы я уже расписывал:
http://www.reibert.info/forum/showpost.php?p=763337&postcount=11

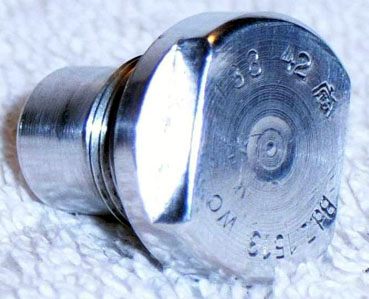

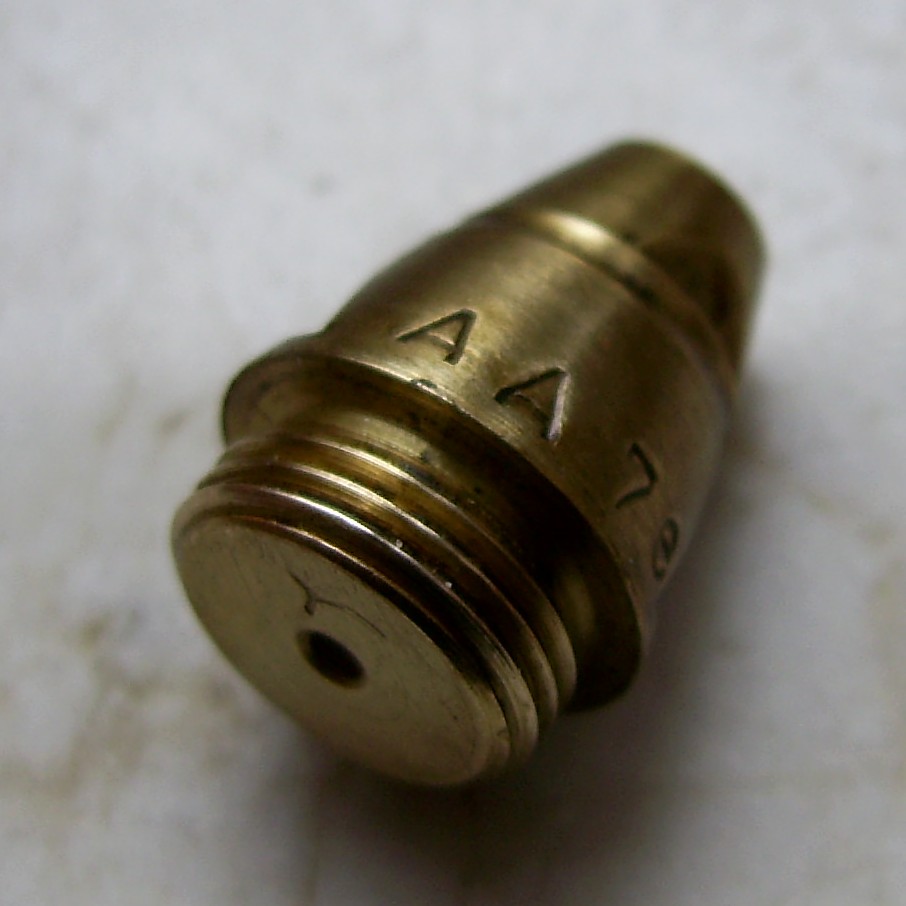

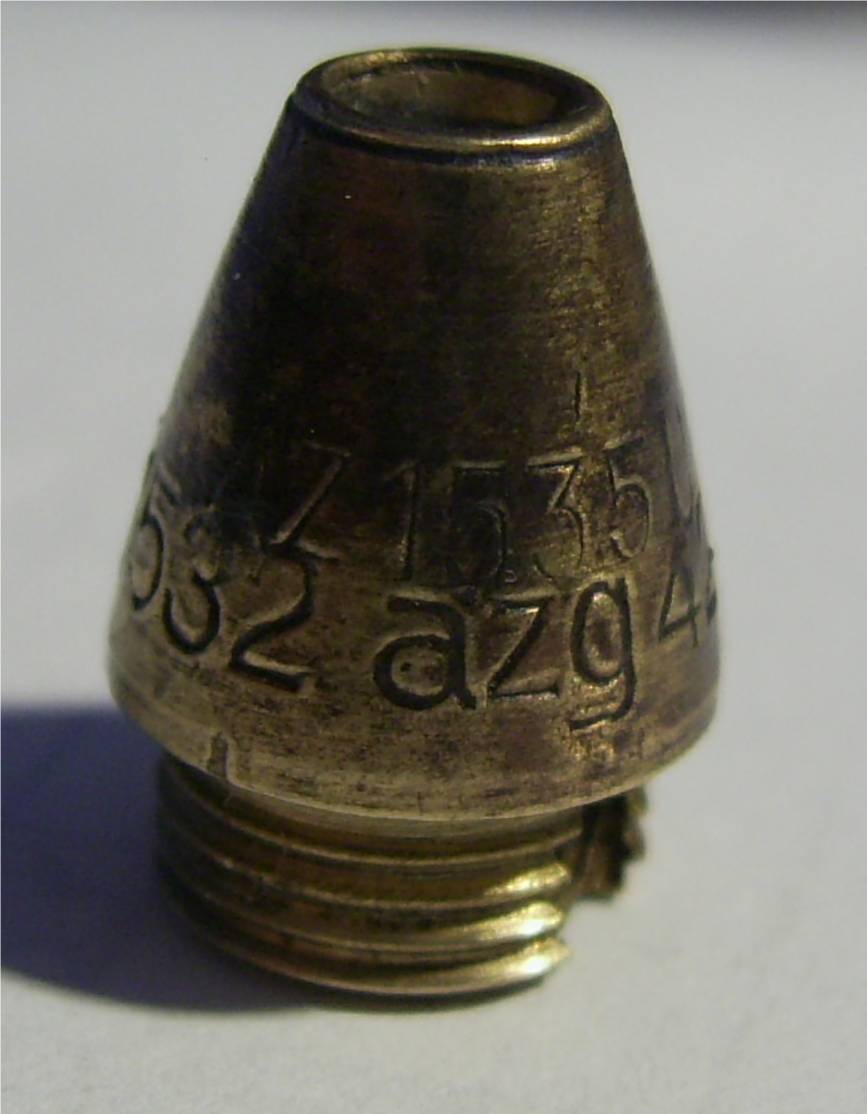

Фото, два первые - ударные взрыватели непредохранительного типа, мгновенного действия к 13мм патронам MG 131 - AZ 1531 и AZ 1535.

На третьем - донный взрыватель инерционного действия непредохранительного типа с газодинамическим замедлением без трассера Bd.Z. 1513 - для бронебойных 20мм снарядов MG 151\20.

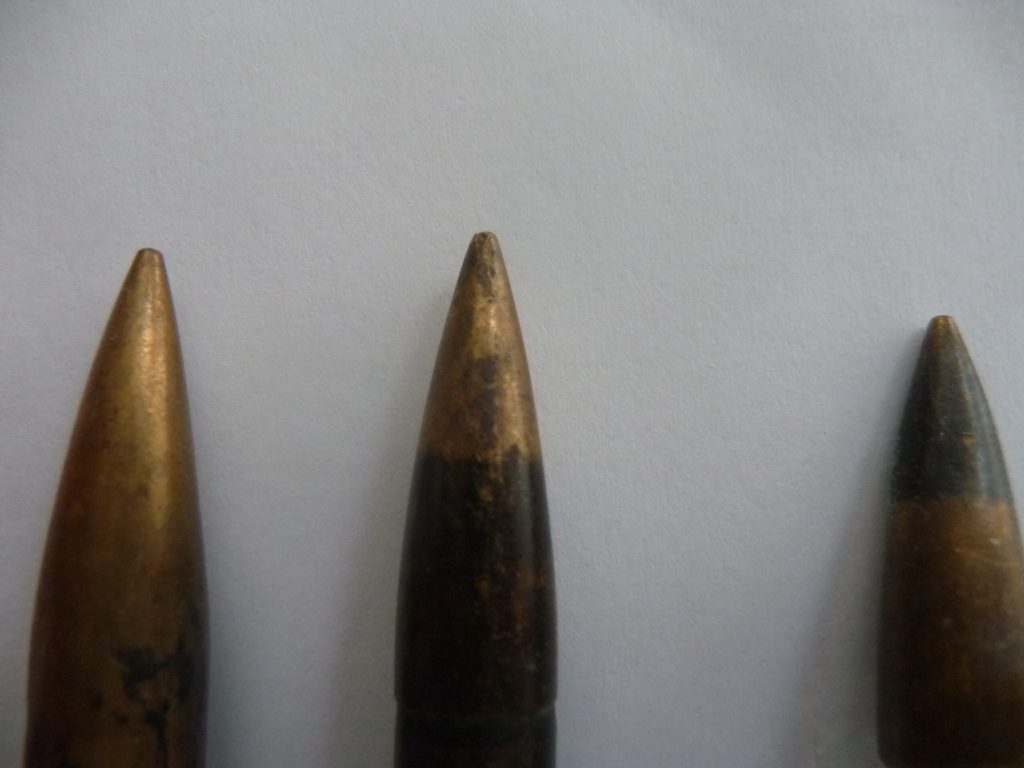

Подскажите пожалуйста, что обозначает синяя полоса, нанесённая ближе к острию, на бронебойной пуле от патрона к MG-151|20?
Заранее благодарен.



Set Izengrimm, а чего вы по MG131 только вскользь прошлись?



Выложен в сети мануал "Handbuch der Flugzeug Bordwaffenmunition 1936-1945", переписывать его смысла нет. Разве что вместо фото там схемы, только инфа, и по взрывателям минимум.

UPD:.... ну, чтобы он и у нас был, качайте, кому нужен
