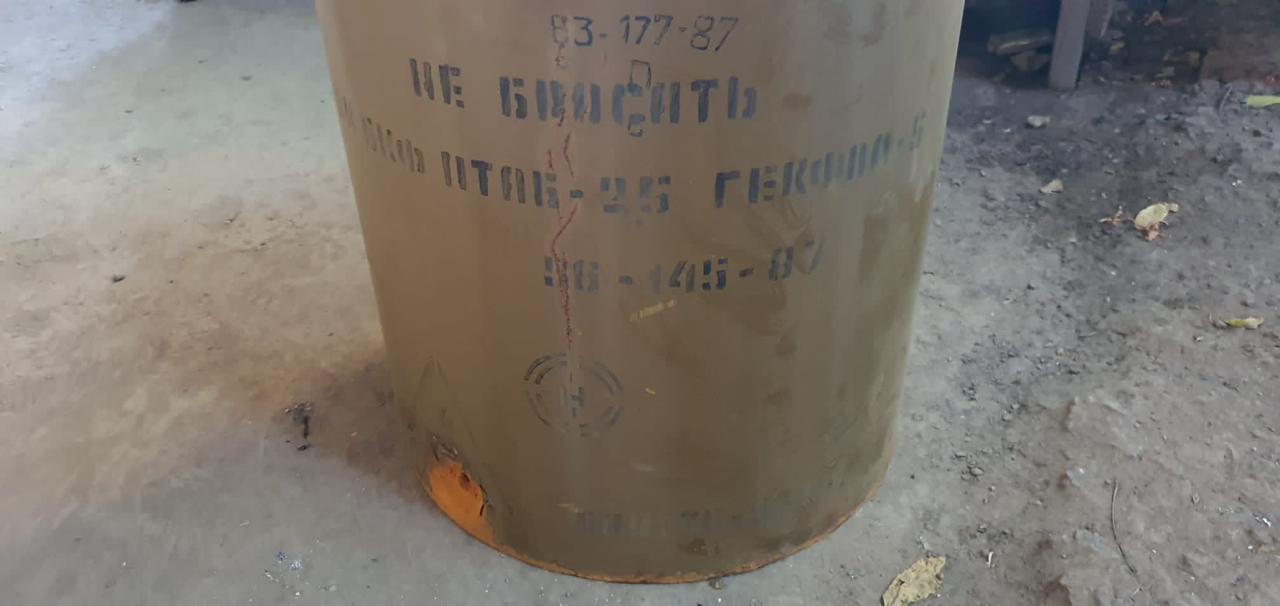

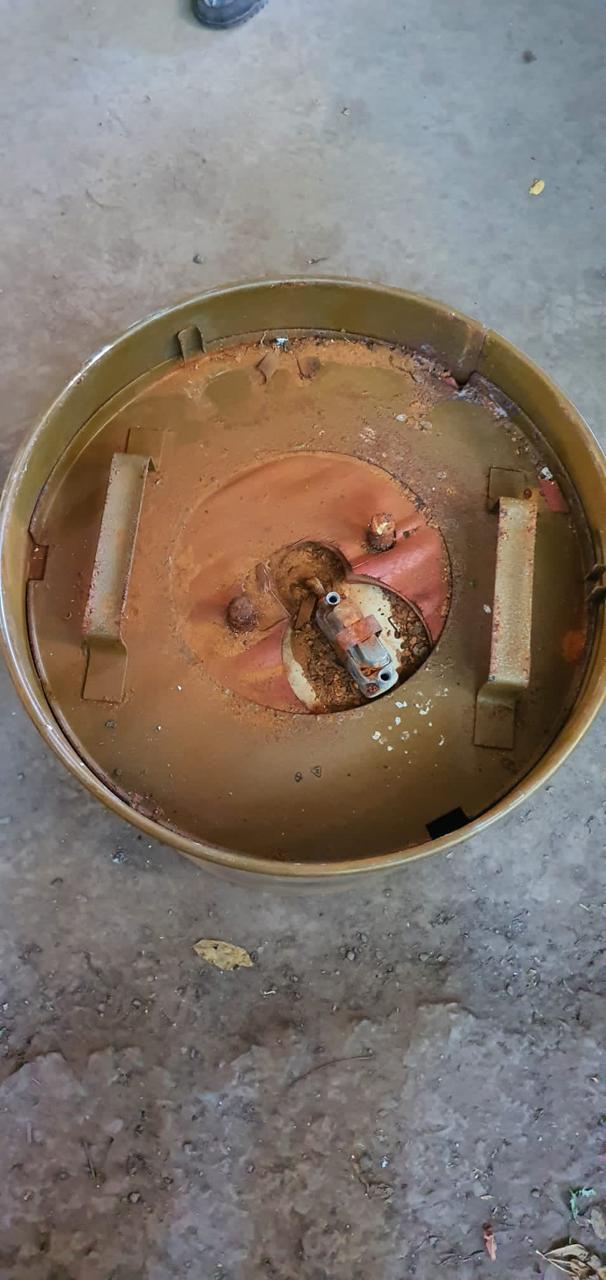

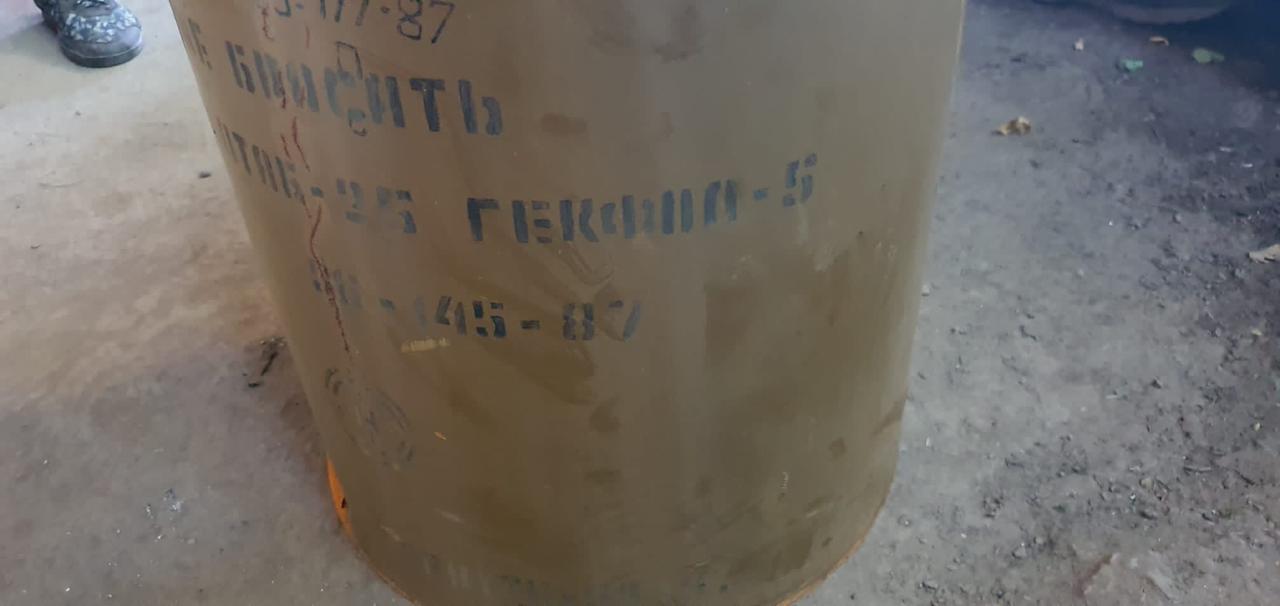

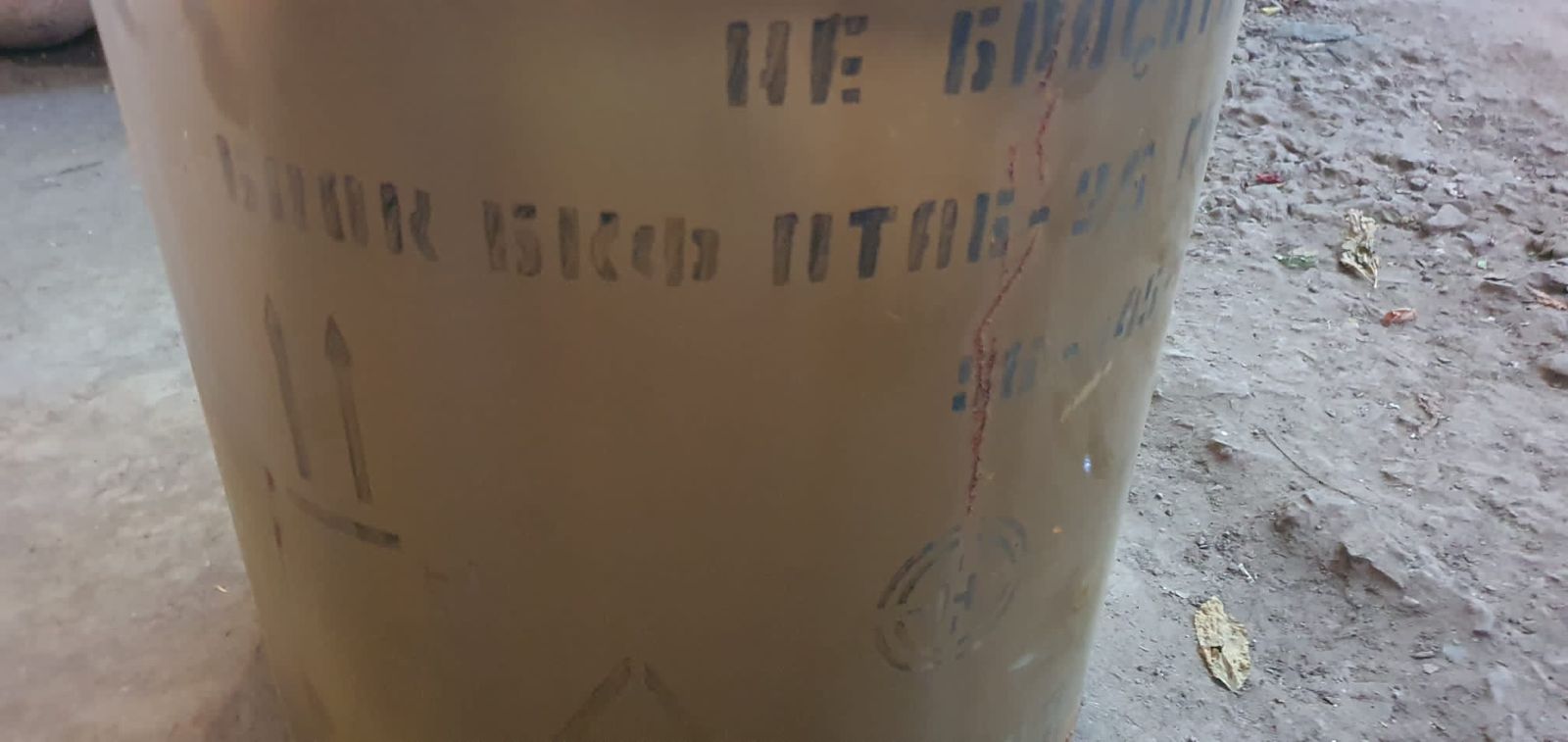

Бажаю Міцного Панове, може хтось має схему, даного контейнера? Чи може зустрічався з даним припасом? Якщо можна, то поділіться в приватні повідомлення. Наперед вдячний за допомогу
Kaseta BKF-PTAB-2,5 Kaseta BKF-2,5 namenjena je za uništavanje tenkova, samohodnih artiljerijskih oruđa, lakooklopljenih tehničkih sredstava i žive sile. Kaseta je opremljena mehanizmom impulsnog izbacivanja i upotrebljava se u sastavu kontejnera KMGU-2, koji se podvešavaju na vanjske nosače lovaca-bombardera. Kaseta BKF-PTAB-2,5 (I varijanta) 1-oplata, 2-disk, 3-cilindar, 4-gornja ploča, 5-zatik, 6-šipka, 7-navrtka, 8-unutrašnja cev, 9-gornja brava, 10-zastorni prsten, 11-spoljašnja cev, 12-izvršni mehanizam, 13-donja ploča, 14-cik-cak obrazna opruga, 15-donja brava, 16-zatik, 17-navrtka, 18-vijak, 19-PTAB-2,5 KO, 20-blok releja, 21-alka, 22-kapronska vrpca. Bombardovanje se izvodi iz horizontalnog leta sa visina od 30-1000 m i iz poniranja pod uglom do 300 pri brzinama od 700-1100 km/h. Kaseta dozvoljava u sastavu kontejnera šest poletanja-sletanja aviona-nosača, od kojih tri sa travnatih PSS. Bezbednost aviona-nosača sa kasetama u sastavu kontejnera obezbeđuje se u uslovima dejstva elektromagnetskih polja, koja proizvode radio-tehnička sredstva. Isporučuje se kao završno napunjena kaseta u metalnoj kutiji. Za skladištenje i transportovanje kaseta, uloženih u metalne kutije, upotrebljava se skladišna ambalaža, u kojoj se postavljaju dve kutije. Kaseta BKF-PTAB-2,5 (II varijanta) 1-disk, 2-gornja ploča, 3-zatik, 4-šipka, 5-navrtka, 6-unutrašnja ploča, 7-gornja brava, 8-spoljašnja cev, 9-izvršni mehanizam, 10-donja brava, 11-zatik, 12-donja ploča, 13-vijak, 14-PTAB-2,5 KO, 15-cilindar, 16-oplata, 17-perkalna vrećica, 18-blok releja, 19-izgled (pogled A). Sastav i konstrukcija kasete: Kaseta se sastoji iz tela sa armaturom, avio-bombi PTAB-2,5 KO i mehanizma impulsnog izbacivanja. Telo kasete služi za smeštaj avio-bombi između gornje i donje ploče (u jedan red 12 kom). Mehanizam impulsnog izbacivanja predstavlja elektoropirotehnički uređaj, koji obezbeđuje bezbedno prinudno izbacivanje kasete iz kontejnera nakon prijema odgovarajućih komandi od sistema upravljanja aviona-nosača i kontejnera i izdavanja signala u strujno kolo aviona-nosača o izlasku kasete iz kontejnera. Mehanizam impulsnog izbacivanja sastoji se iz bloka releja i izvršnog mehanizma, međusobno električno povezanih pomoću kabla. Na kabl je postavljena navrtka, koja služi za učvršćenje izvršnog mehanizma u kaseti. Avio-bombica PTAB-2,5 KO Sastoji se iz tela(1), prednje čaure sa čepom (9), čaure (2), levka (3), eksplozivnog punjenja (4), ekrana (5), stabilizatora (6), bloka (7) i upaljača (8). Telo avio-bombe je čelično i cilindričnog je oblika. Na spoljašnoj površini tela nalazi se nareckani deo radi poboljšanja njegovog parčadnog dejstva. Na prednjem i zadnjem delu tela nalazi se navoj. Navoj prednjeg dela služi za postavljanje prednje čaure (9) sa čepom i za pritezanje levka čaurom, a navoj u zadnjem delu služi za učvršćenje stabilizatora. Upaljački uređaj je zadnji, inercionog dejstva, osiguranog tipa sa daljinskim armiranjem i samouništenjem (samolikvidacijom). Upaljač se sastoji iz tela, piroprijemnika, mehanizma daljinskog armiranja, sklopa samo-likvidatora, inicijalnog sistema i vatrenog lanca. Piroprijemnik predstavlja stepen osiguranja upaljača i namenjen je za prenošenje na mehanizam daljinskog armiranja MDV i sklop samolikvidatora vatrenog talasa, dobijenog od spoljašnjeg izvora i sastoji se od zaptivke (17), čaure (13) i zaptivke (12). Sasatavni delovi upaljača: 1-detonator, 2-prenosno punjenje, 3-prsten, 4-oplata, 5-zaptivka, 6-čaura, 7-košuljica, 8-udarnik, 9-zatik, 10-prsten,11-poklopac, 12-zaptivka, 13-čaura, 14-čašica, 15-pirotehnički sastav, 16-čaura, 17,18,19-zaptivka, 20-izbacno punjenje, 21-klizač, 22-igla, 23-zaptivka, 24-detonatorska kapisla, 25-telo, 26-zaptivka, 27-čaura, 28-zaptivka, 29-čašica, 30-eksplozivno punjenje, 31- obloga. Prethodni tip upaljačkog uređaja bio je bez samolikvidatora. Upaljač je namenjen za aktiviranje eksplozivnog punjenja malogabaritnih protivtenkovskih avio-bombi PTAB-2,5 KO posle njihovog sudara sa pregradom (preprekom). Mehanizam daljinskog armiranja MDV obezbeđuje armiranje upaljača nakon isteka vremena daljinskog armiranja. Blok se koristi kao zadnji aktivirajući uređaj pri čijem aktiviranju se aktivira zapaljiva kapisla. Aktiviranje zapaljive kapisle izaziva probijanje zaptivke piroprijemnika pri čemu vatreni talas pali pirotehnički usporač mehanizma daljinskog armiranja i istovremeno izaziva paljenje pirotehničkog sastava u prstenu samolikvidatora. Na putanji leta (pada) avio-bombe nakon isteka vremena daljinskog armiranja od 0,7-1,7 sek vatreni talas od pirotehničkog usporača prenosi se kroz sistem kanala u udarniku (8) i klizaču (21) na izbacivo punjenje (20). Pri susretu sa pregradom (preprekom) inercioni udarnik sa iglom probija zaptivke (5) i udara (ubada) detonatorsku kapislu (24), čiji se inicijalni impuls predaje ka prenosnom punjenju (2), detonatoru (1) i dalje eksplozivnom punjenju avio-bombe. Pri padu avio-bombe na mekano močvarno zemljište ili sneg, a takođe i u slučaju neaktiviranja udarnog mehanizma upaljača usled rikošeta avio-bombe aktiviranje upaljača ostvarujue se od sklopa samolikvidatora nakon 26-30 sek za račun aktiviranja izbacnog punjenja, koje izaziva pomeranje (pokretanje) armiranog inercionog udarnika sa iglom i aktiviranje detonatorske kapisle, barutnog punjenja i detonatora. Blok se sastoji iz tela (4), armirajućeg mehanizma vetruškastog tipa i udarnog mehanizma.
