    Давно хотел разобраться с ракетами ВВС союзников. Попробую начать с британцев.

    Первые попытки англичан монтировать ракетное вооружение на самолёт, были проведены ещё в 1936 году. Попытки эти и определили дальнейшее успешное развитие ракетного вооружения типа «воздух-воздух», «воздух-земля», а также противолодочных и противокорабельных зарядов.
    Первые ракеты поступили на вооружение в 1940 году – это были 2х- и 3х-дюймовые невращающиеся ракеты «земля-воздух».

    Примерно в это же время разрабатываются проекты типа «Проволочного заграждения» или «Воздушного минного поля» (Aerial Mine Field) – ракета стартовала с самолёта, затем сзади выпускался маленький парашют с небольшим фугасным зарядом, и тянул за собой провод или стальную проволоку, которая должна была либо повреждать (в идеале - разрушать) вражеский самолёт, либо заставлять его менять курс и тем самым сбивать прицеливание. В авиации это не нашло особого применения, зато с успехом срабатывало при защите транспортных кораблей конвоев от низколетящих и пикирующих бомбардировщиков.

    3-in. Aircraft Rocket (она-же RP-3) – основная авиационная ракета RAF «воздух-земля» двух основных типов - 60-фунтовая и 25-фунтовая.
    60-фунтовая ракета имела длину около 140 сантиметров и диаметр около 15 см.
    25-фунтовая в длину была от 31 до 37 сантиметров, диаметром от 8,7 до 9,6 см.

    Боеголовка – TNT, гексоген (RDX) или аммотол, в зависимости от модификации.
    Время полёта на 1000 ярдов (914 метров) – 1,29 секунды (25-фунтовая бронебойная)
    Дальность – 1600 метров
    Выпуск полубронебойных 60-фунтовых – 706 300 штук, 25-фунтовых бронебойных – 281 000 штук.


    Типы ракет:
    60-фнт фугасная; общий вес ракеты - 21,3 кг; масса взрывчатого вещества - 1,36 кг (3 фунта)
    60-фнт полубронебойная с замедлением No.1 Mk.I; общий вес - 27,2 кг; масса ВВ - 5,45 кг
    60-фнт полубронебойная без замедления No.2 Mk.I; общий вес - 27,2 кг; масса ВВ - 5,45 кг
    60-фнт кумулятивная, основного назначения (GP) Mk.I; общий вес - 27,2 кг; масса ВВ - 5,45 кг
    25-фнт полубронебойная Mk.I; общий вес – 11,3 кг; масса ВВ - 5,45 кг
    25-фнт бронебойная Мк.I; общий вес – 11,3 кг; масса ВВ - 5,45 кг
    25-фнт бронебойная Мк.II; общий вес – 11,3 кг; масса ВВ - 5,45 кг
    25-фнт фосфорно-зажигательная RP; общий вес – 11,3 кг; масса ВВ - 5,45 кг
    18-фнт фугасная, основного назначения Mk.I; общий вес – 8,2 кг
    12-фнт фугасная, основного назначения; общий вес – 5,4 кг
    осветительная Мк.I;

    Также использовались три типа учебных бетонных боеголовок – в ракетах 27, 11 и 5,4 кг.

    Касательно фосфорной боеголовки - это была полевая модификация. В дневниках и отчётах 2nd Tactical Air Force было замечено, что оружейники (в частности 266й эскадрильи) просто привинчивали боеголовку от 5-дюймовой дымовой корабельной ракеты «Sea Mattress» и наполняли её горючим составом.

    Нужно сказать, что разработка 25-фунтовой ракеты проходила быстрее, и на вооружение RAF они поступили уже в июне 1942 года, а вот 60-фунтовую ракету доводили куда медленней, поэтому она была готова только через год – в середине 1943.

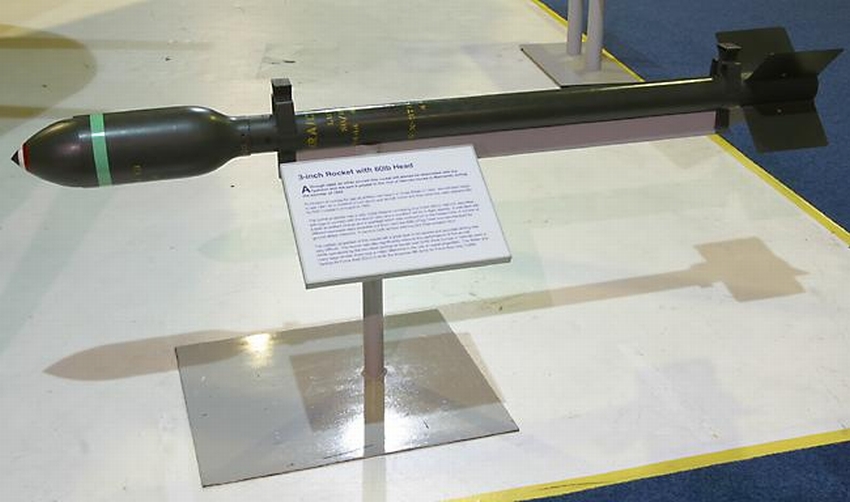

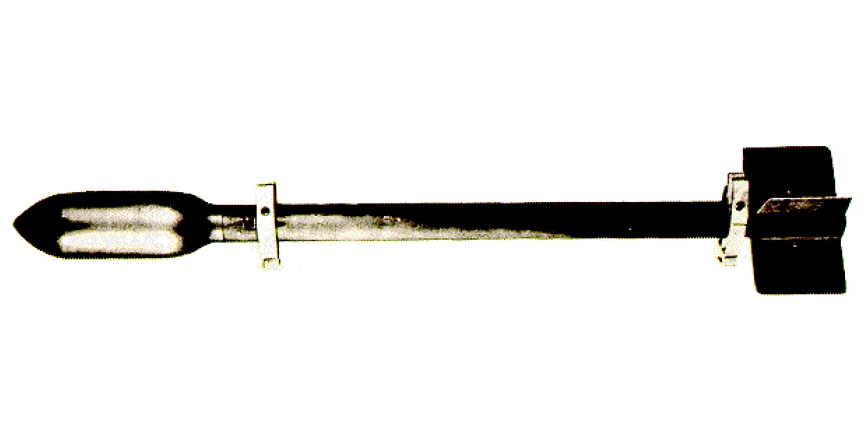

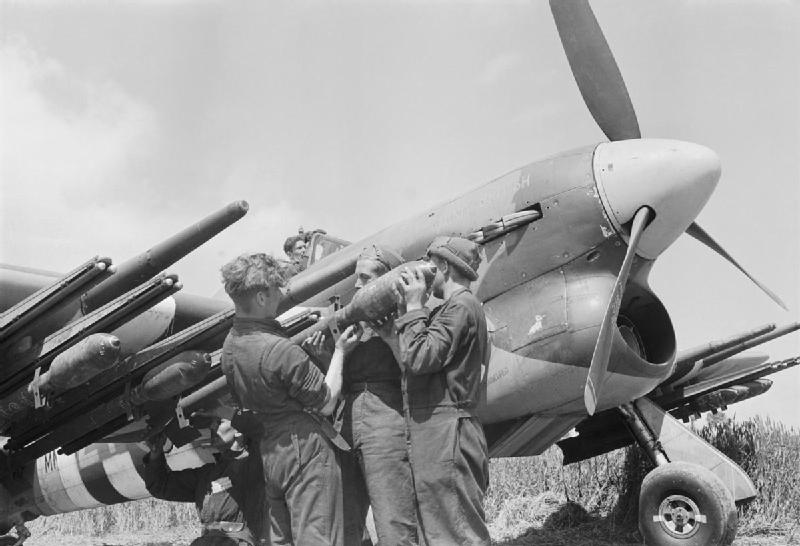

    Фото - сабж


    Images:

    3 Inch Aircraft Rocket.jpg
    3 Inch Aircraft Rocket_Typhoon.jpg
    3 Inch Aircraft Rocket+.jpg
    _AURUM_, legko та +NOOR+ подобається це.
  2. Цікаві лоти

    1. Немецкая жестяная банка от сигарет Güldenring торговой марки Haus Neuerburg , что выпускалась в пери...
      390 грн.
    2. Німецька трубка для куріння. Не курена!
      500 грн.
    3. Мотоциклетні окуляри військ Вермахту часів ДСВ. ( Шолом в лот не входить).
      1500 грн.
    4. Стан по фото, добрий. Коробка як нова. Гарні клейма.
      950 грн.
    5. Мінтовий прелмет! Ціла коробка, що не використовувалась! Опис на звороті пояснює продукт наступним...
      360 грн.
  3. Freser

    Freser ЗамКомПоМорДе.

    Повідомлення:
    4.736
    Адреса:
    Россия. Кемерово.
    Такими штуками действительно оснастили очень много судов, но не эфективные оказались. Читал что только один самолёт был сбит таким образом.

  4. Set Izengrimm

    Set Izengrimm Schütze

    Повідомлення:
    15.902
    Адреса:
    Чорний Вігвам
    Да, я тоже читал только об одной потере.
    О применении (там было слово "эффективно") было немного напечатано в методичке British Explosive Ordnance за 10 июля 1946 года.
    Наверное имели в виду - эффективно отпугивали, так сказать, а не сбивали.
    Эта система ещё Wire Barrage называлась. Ну то же самое, в целом.

  5. Freser

    Freser ЗамКомПоМорДе.

    Повідомлення:
    4.736
    Адреса:
    Россия. Кемерово.
    Такие установки на "Худе" стояли. Есть версия что именно они и стали причиной его гибели. Снаряд с Бисмарка попал в ракеты, ну а дальше по цепочке пошло, ну это уже не по теме.

  6. Set Izengrimm

    Set Izengrimm Schütze

    Повідомлення:
    15.902
    Адреса:
    Чорний Вігвам

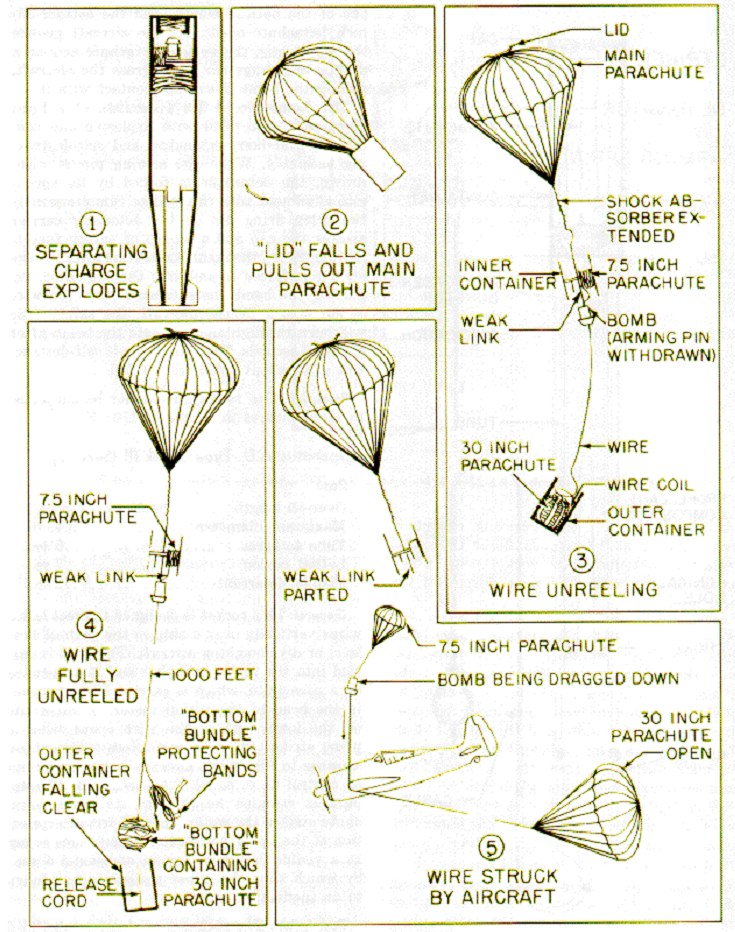

    Вот у меня схемка работы Wire Barrage - как ракета работала, запускаемая и с самолётов и с кораблей:

    1. Разделение зарядов
    2. "Крышка" падает и выпускает основной парашют
    3. Вытягивается проволока. На схеме сверху вниз - крышка с парашютом, внутренний контейнер, бомбочка, проволока, внешний контейнер с парашютом.
    4. Активированная система: 7,5 дюймовый парашют, "слабое звено" с бомбой, 1000-футовая проволока, на нижнем конце парашют и отлетающий нижникй контейнер.
    5. Самолёт цепляет проволоку с двумя маленькими парашютами на концах и тянет к себе бомбочку.

    Сложно:)


    Images:

    Wire barrage.jpg
    legko подобається це.
  7. Set Izengrimm

    Set Izengrimm Schütze

    Повідомлення:
    15.902
    Адреса:
    Чорний Вігвам
    В общем можно переходить к американским образцам.

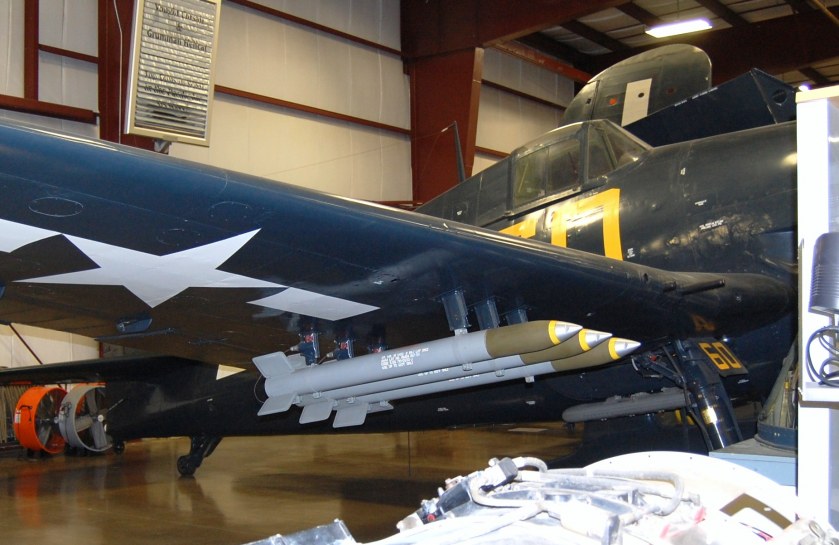

    Первой нужно, наверное, упомянуть бронебойную 3.5-Inch FFAR (Forward Firing Aircraft Rocket), которая была создана под влиянием вышеупомянутой британской 3-in. Aircraft Rocket.
    Интерес к подобному виду авиационного вооружения возник после некоторого успеха их применения англичанами против германских подлодок.

    Разработку 3.5-Inch FFAR начали в июне 1943 года, на вооружение поступила в ноябре этого года. Первая потопленная немецкая ПЛ датируется январём 1944.

    Интересно то, что взрывчатые вещества в боеголовке отсутствовали - это была сплошная 9-килограммовая стальная болванка, предназначенная для продырявливания корпуса сумбарины. После запуска она в пологом пикировании набирала примерную скорость 358 метров в секунду (1288 км\ч) и поражала цели на максимальном расстоянии 1370 метров, на максимальной глубине в 40 метров.

    ТТХ по материалам Norman Friedman "US Naval Weapons":
    Длина: 1397 мм
    Вес: 24,5 кг
    Диаметр: 89 мм


    Фото - сабж


    Images:

    3.5-Inch FFAR.jpg
    legko подобається це.
  8. Freser

    Freser ЗамКомПоМорДе.

    Повідомлення:
    4.736
    Адреса:
    Россия. Кемерово.
    U-544, потоплена 16 января 1944 в результате бомбовых и ракетных атак самолётов TBF Avenger с эскортного авианосца "Гуадалканал" в северной Атлантике (40,30,, сев. широты и 37,20,, зап. долготы), к северо-западу от Азорских островов.
    Весь экипаж (57 человек) погиб.

    http://www.uboat.net/boats/u544.htm

    1 людині також подобається це.
  9. Димитриус

    Димитриус Stabsfeldwebel

    Повідомлення:
    752
    Адреса:
    Kuban.

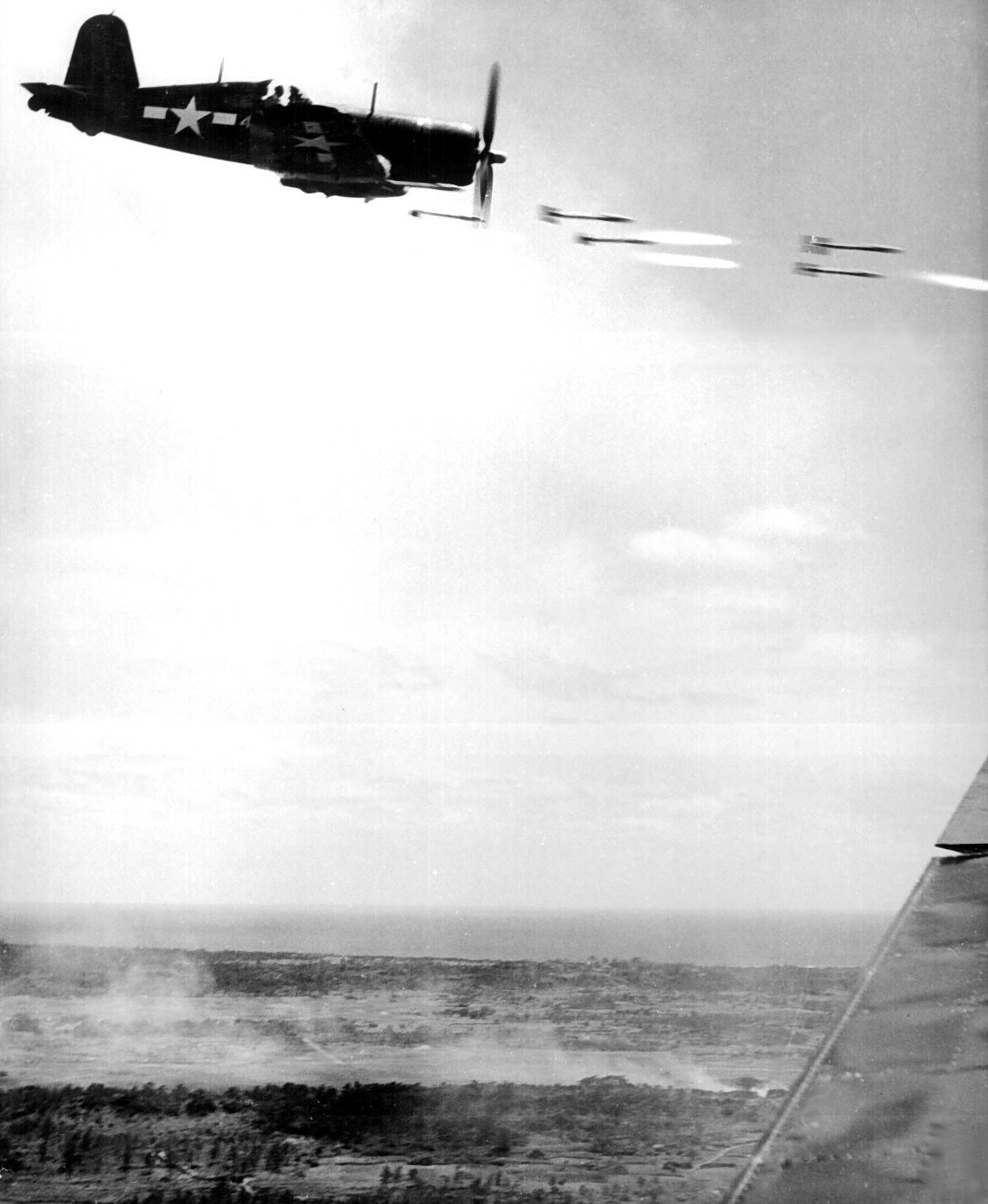

    №1и2 Американский штурмовик F4U "Корсар" атакует ракетами японские позиции на Окинаве.

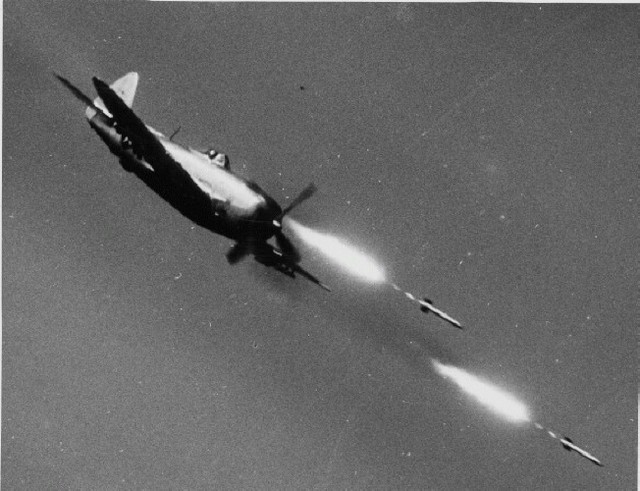

    №3 P-47 Thunderbolt.


    Images:

    Американский штурмовик F4U «Корсар» (Chance Vought F4U Corsair) атакует ракетами японские позици.jpg
    Американский штурмовик F4U «Корсар» (Chance Vought F4U Corsair) ведет ракетный огонь по наземным.jpg
  10. Set Izengrimm

    Set Izengrimm Schütze

    Повідомлення:
    15.902
    Адреса:
    Чорний Вігвам
    Корсар на Окинаве пускает 5-inch FFAR, это развитие вышеописанной 3,5-дюймовой FFAR, мы до них ещё доберёмся.

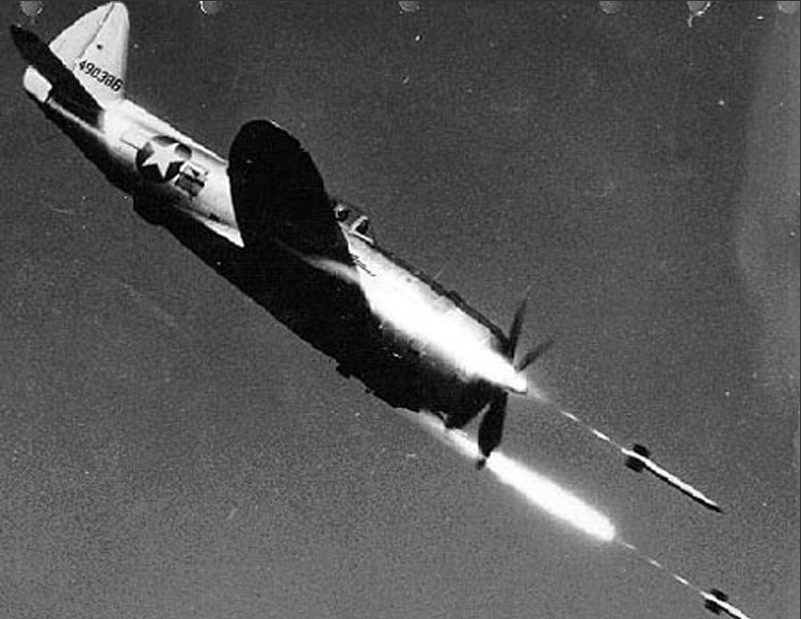

    А тандерболт пускает уже 5-inch HVAR (High Velocity Aircraft Rocket) по прозвищу "Святой Моисей" - самую массовую авиаракету США 1944-1955 годов (выпуск более миллиона единиц).

    Ещё ракурс тандера:


    Images:

    Thunderbolt unleashed 5-inch HVAR.jpg
    _AURUM_, legko та Димитриус подобається це.
  11. Set Izengrimm

    Set Izengrimm Schütze

    Повідомлення:
    15.902
    Адреса:
    Чорний Вігвам

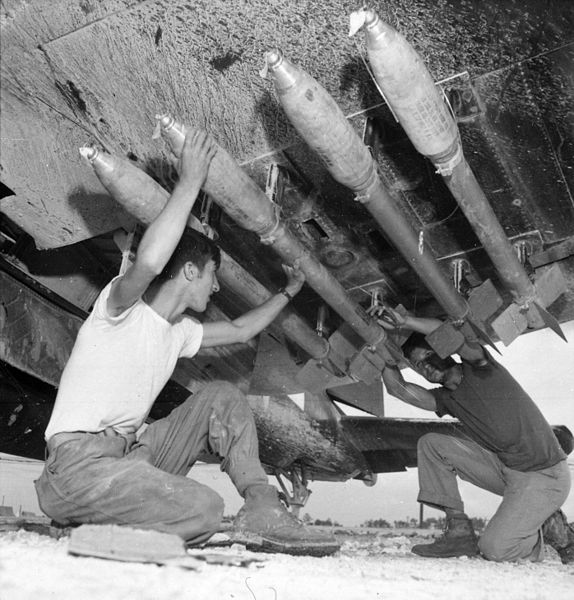

    Добираемся - 5-дюймовая FFAR есть развитие её предшественницы, 3,5-дюймовой бронебойной ракеты со стальной болванкой.

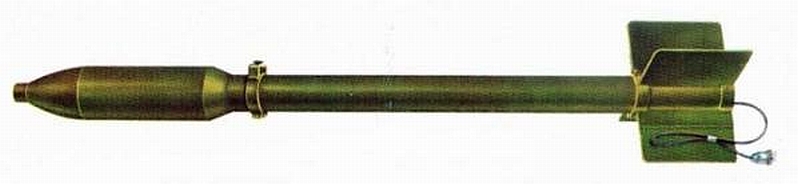

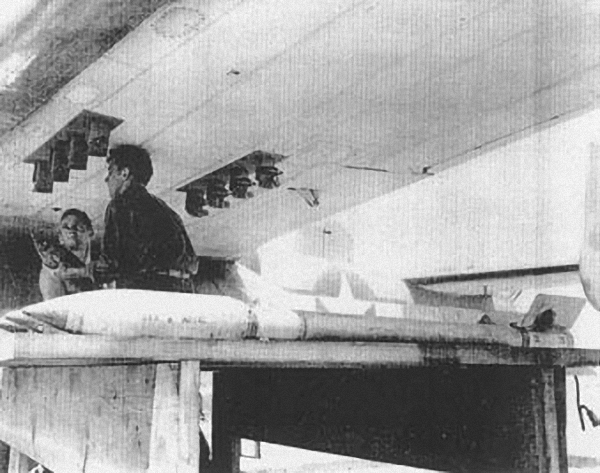

    5-inch FFAR

    Сама ракета новинкой не была - 5'' боеголовка была позаимствована у 5'' зенитного снаряда и смонтирована на 3,5-дюймовом движителе от предыдущей бронебойной FFAR.

    На вооружение поступила в декабре 1943 года и показала сенбя неплохо, несмотря на то, что из-за крупной боеголовки и большого веса сильно замедляла скорость авианосителя и сама обладала почти вдвое меньшей скоростью - 780 км\ч.

    ТТХ (Norman Friedman, "US Naval Weapons"):

    Длина - 1,65 метра
    Общий вес - 36,1 кг
    Вес боеголовки - 20 кг
    Масса ВВ в боеголовке - 2,9 кг
    Диаметр - 127мм боеголовка и 89мм тело с двигателем
    Скорость - 780 км\ч
    Дальность - 1600 метров

    Фото - сабж


    Images:

    5-inch FFAR.jpg
    5-inch FFAR Okinawa Jun1945.jpg

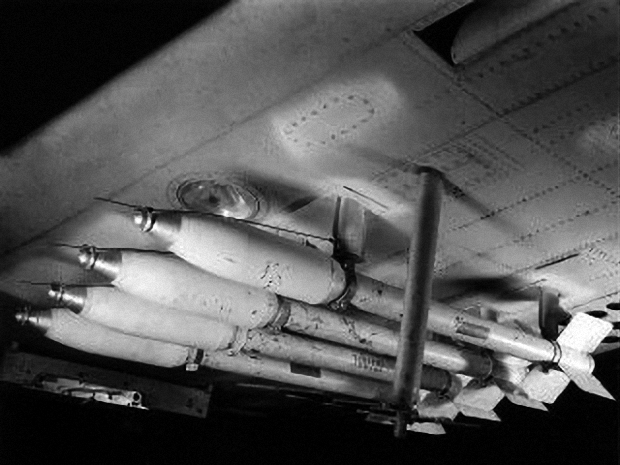

    5-inch FFAR on SBD.jpg
    5-inch FFAR Underwing.jpg
    legko та Димитриус подобається це.
  12. Set Izengrimm

    Set Izengrimm Schütze

    Повідомлення:
    15.902
    Адреса:
    Чорний Вігвам

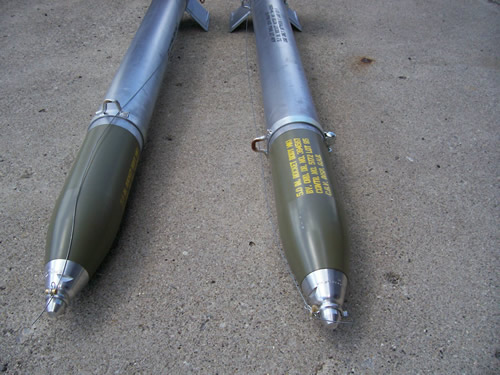

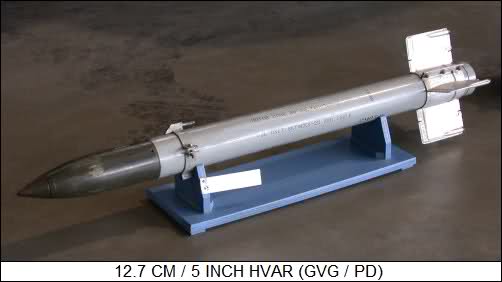

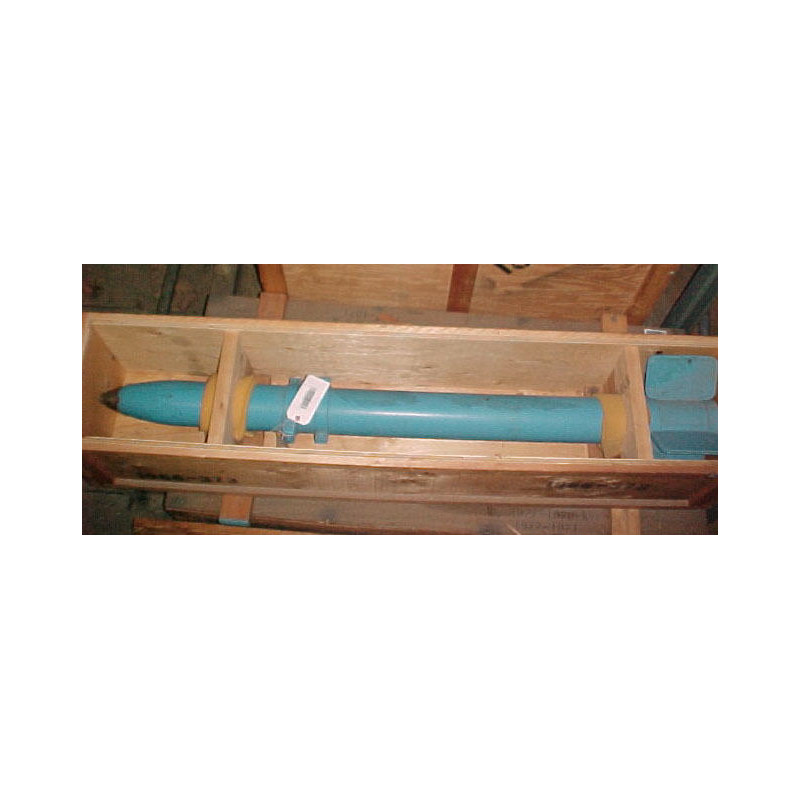

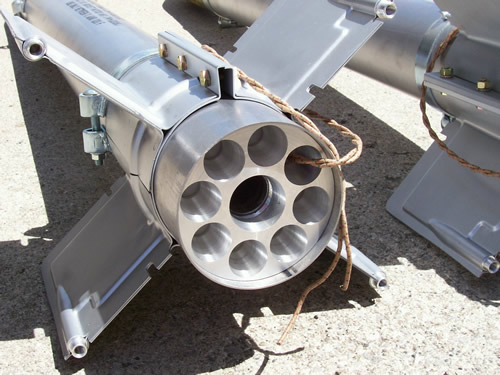

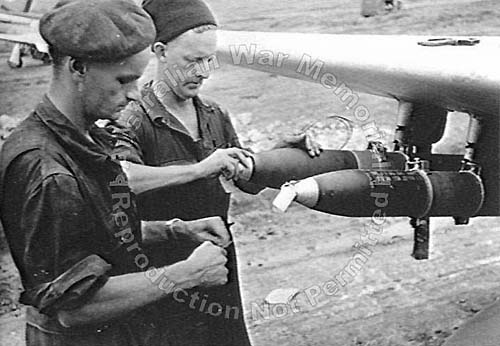

    5'' HVAR
    High Velocity Aircraft Rocket, она-же "Holy Moses".

    На вооружении с июля 1944.
    Во время войны в основном выпускались две разновидности боеголовок - фугасная основного назначения и полубронебойная с головным и донным взрывателями.

    После войны, в начале 50-х годов, НАСА использовало HVAR для испытаний сверхзвуковых запусков.


    ТТХ (по Smithsonian National Air and Space Museum):

    Вес - 64 кг
    Масса боеголовки - 20 кг
    Масса ВВ - 2,40 кг
    Масса топлива - 11 кг
    Длина - 183 см
    Диаметр - 127 мм
    Тяга - 25 килоньютонов
    Скорость - 1530 км\ч
    Дальность - 5 км
    Первый тестовый запуск - декабрь 1943 года
    Последний запуск - 15 февраля 1957 года
    Производство - 1 миллион+


    Images:

    5'' HVAR-1.jpg
    5'' HVAR-2.JPG
    5'' HVAR New 1.jpg

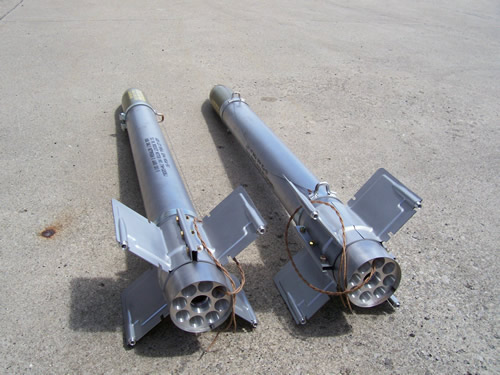

    5'' HVAR New 2.jpg
    5'' HVAR New 3.jpg

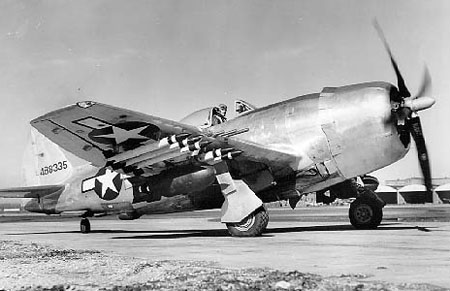

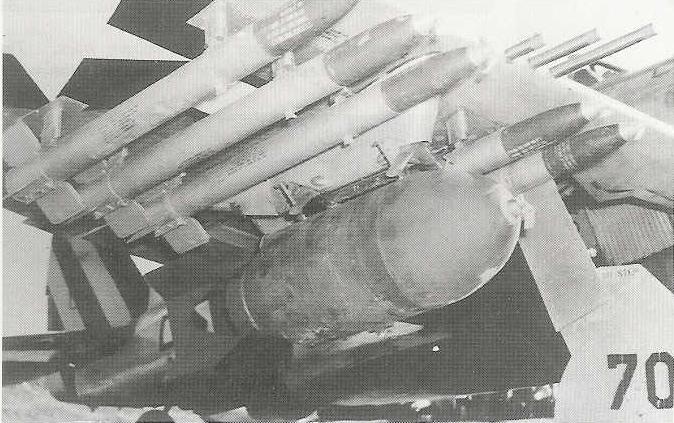

    5'' HVAR P-47N.jpg.jpeg
    5'' HVAR RAAF.jpg
    _AURUM_ та legko подобається це.
  13. Set Izengrimm

    Set Izengrimm Schütze

    Повідомлення:
    15.902
    Адреса:
    Чорний Вігвам
    И ещё немного HVAR

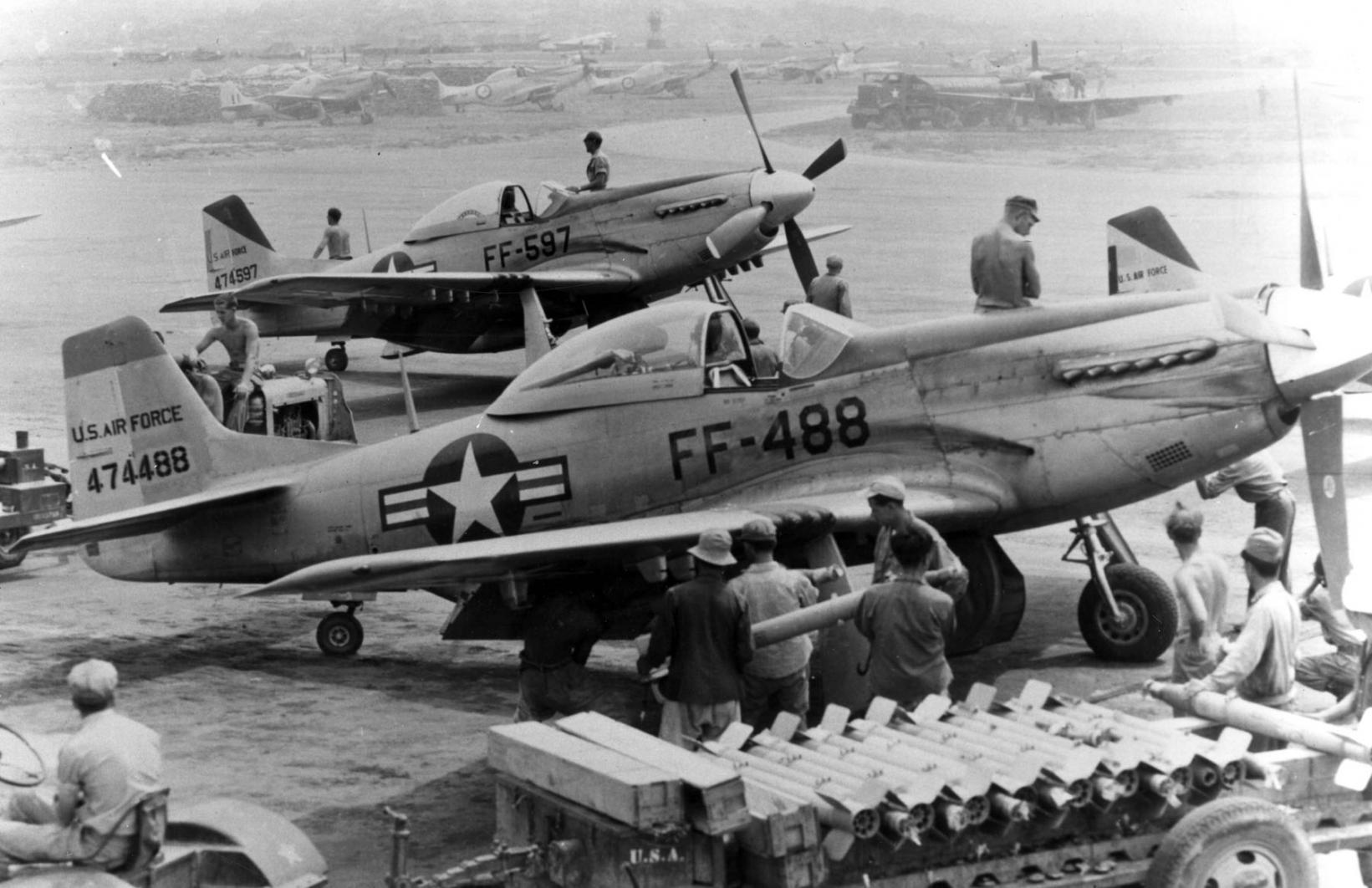

    1 5"" HVAR под мустанги. Однако это уже правда Корейская война, но пусть фото будет, мало что изменилось в принципе.

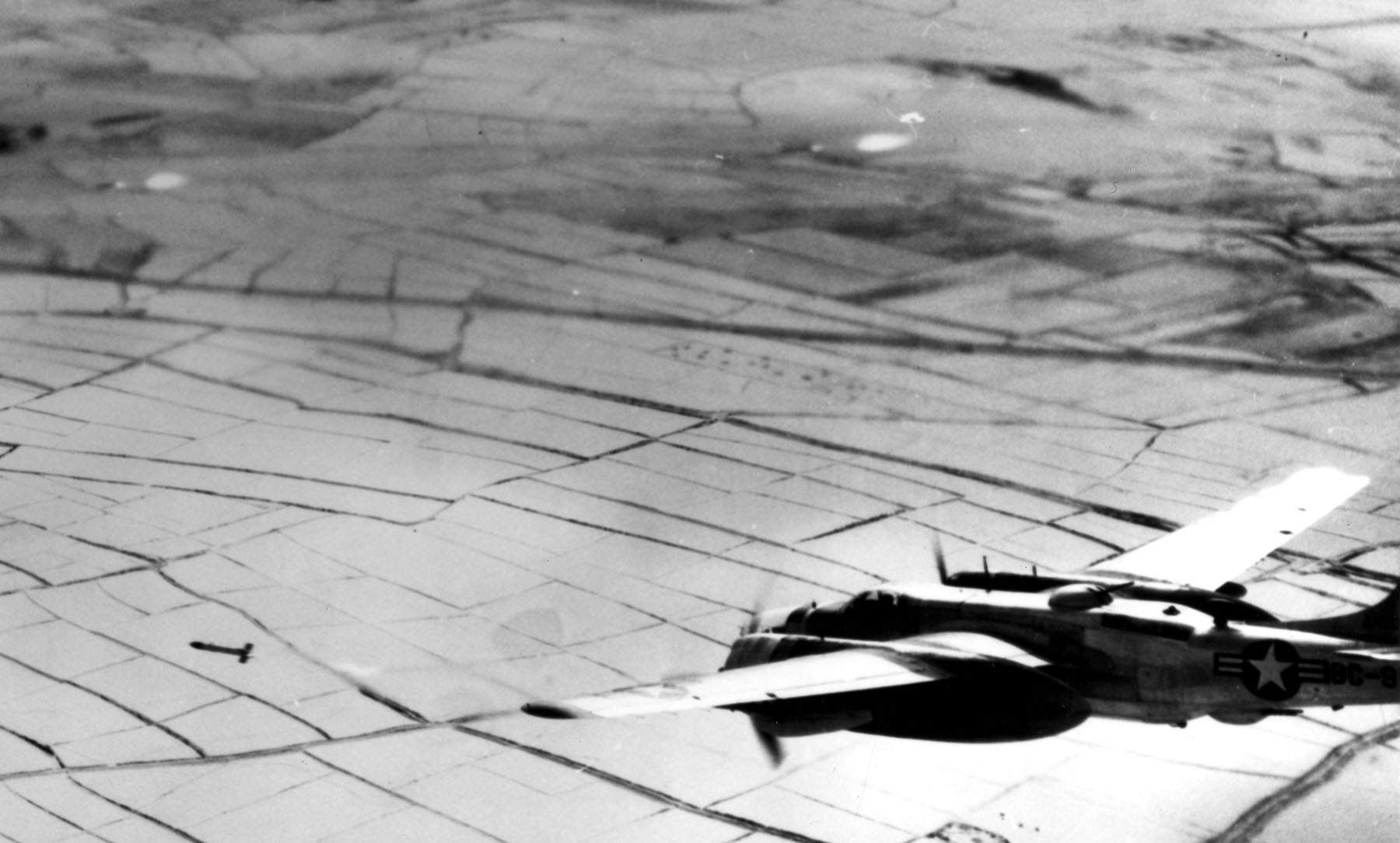

    2 Пуск ракеты с A-26 "Invader"

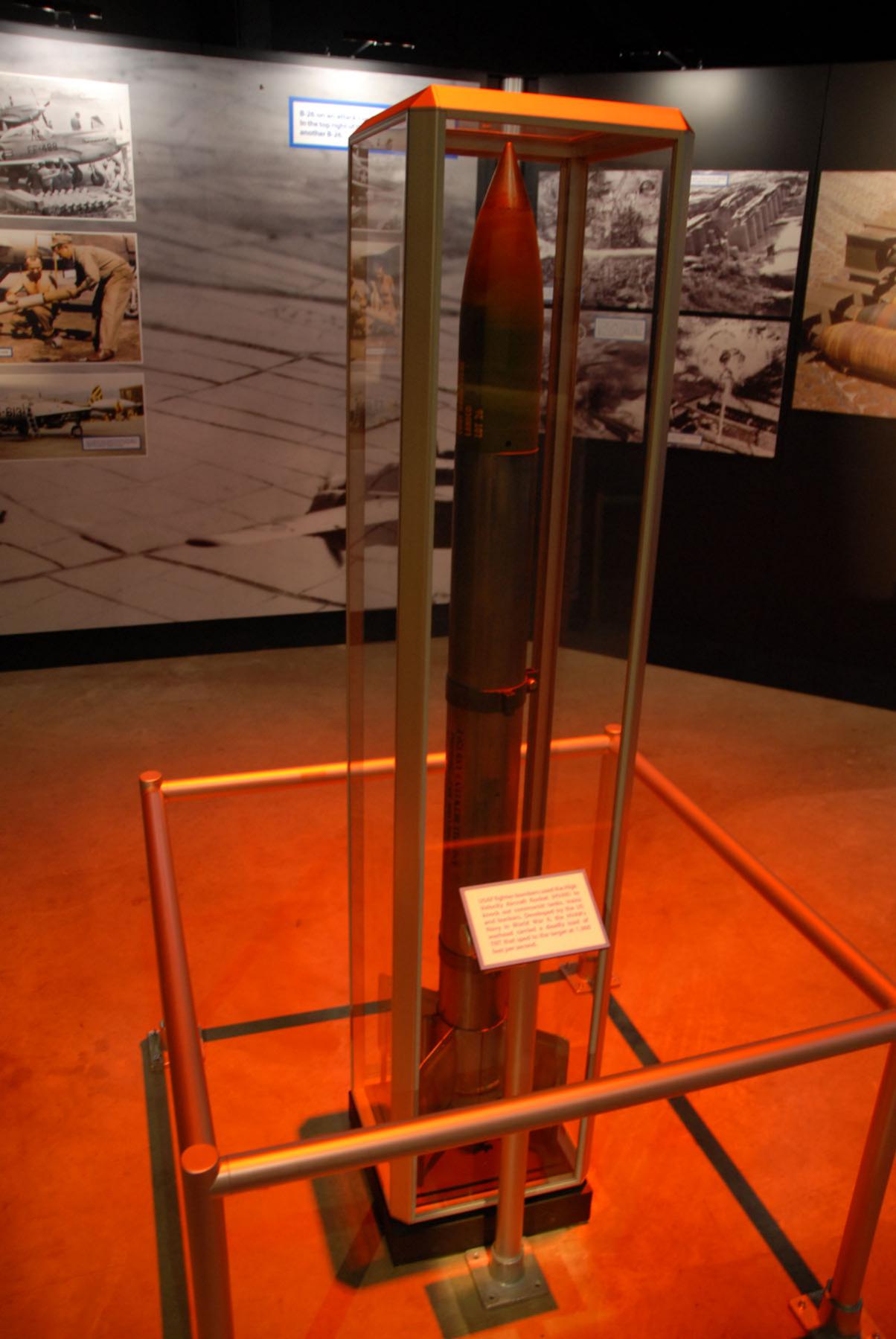

    3 HVAR в Национальном Музее ВВС США

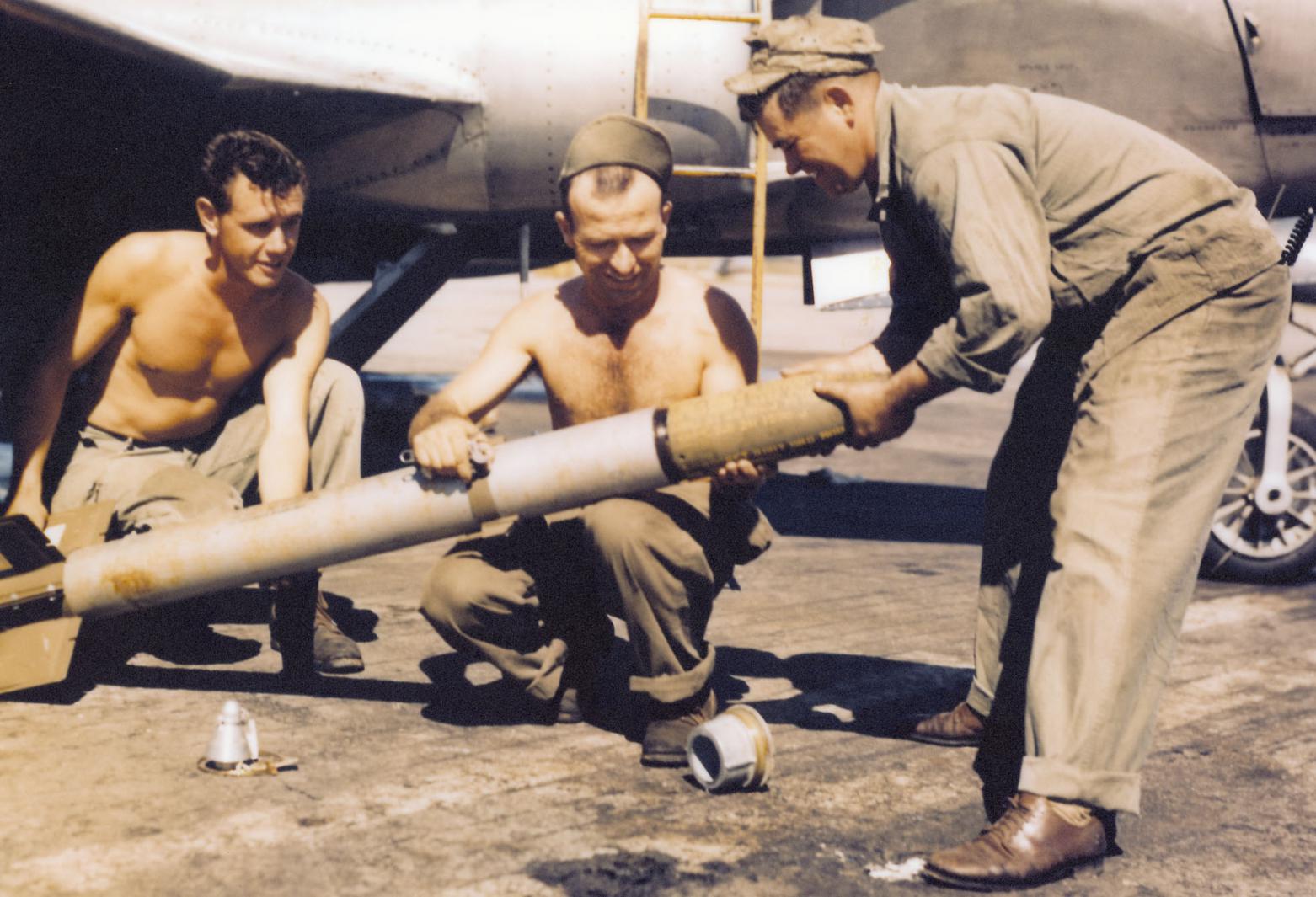

    4 Монтаж боеголовки.


    Images:

    HVAR B-26.jpg
    HVAR National Museum of the U.S. Air Force.jpg
    HVAR Warhead mounting.jpg
    legko подобається це.
  14. Set Izengrimm

    Set Izengrimm Schütze

    Повідомлення:
    15.902
    Адреса:
    Чорний Вігвам

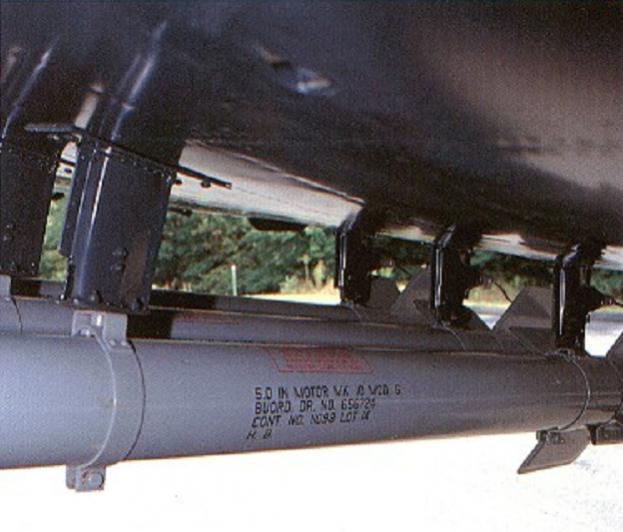

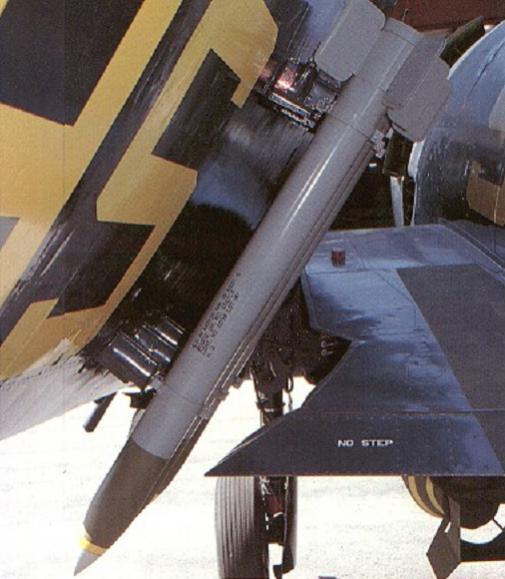

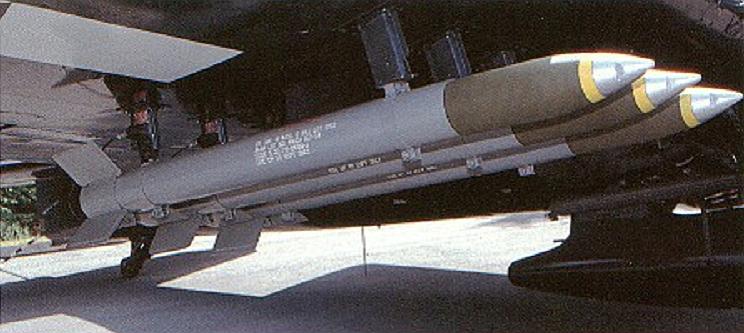

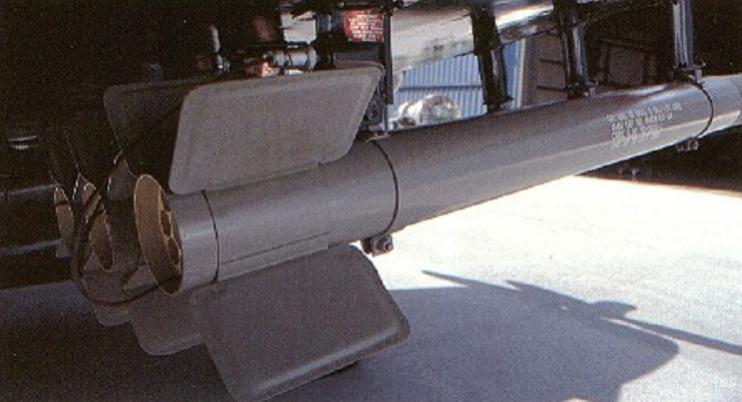

    HVAR'ы на Хэллкетах.


    Images:

    Hellcat HVAR-1.jpg
    Hellcat HVAR-2.jpg
    Hellcat HVAR-3.jpg
    Hellcat HVAR-4.jpg
    legko подобається це.
  15. Set Izengrimm

    Set Izengrimm Schütze

    Повідомлення:
    15.902
    Адреса:
    Чорний Вігвам

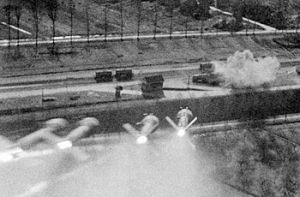

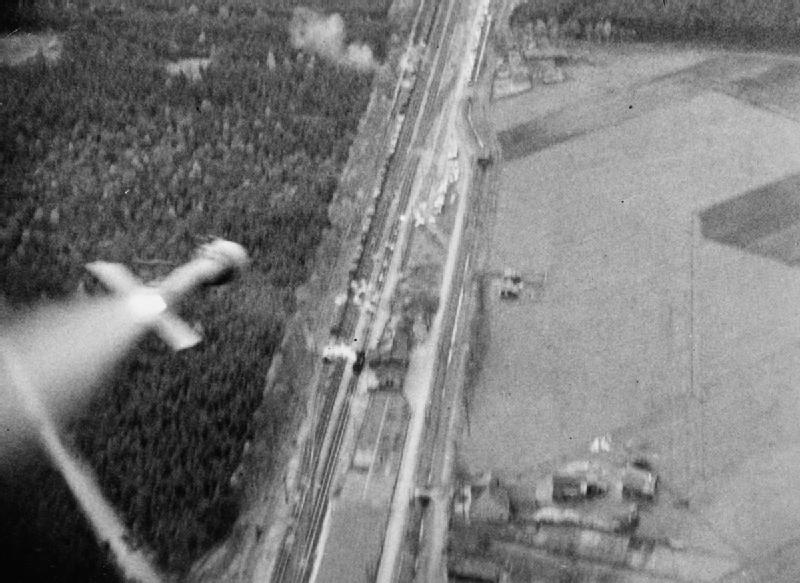

    01. 60-фунтовая ракета, запущенная пилотом Hawker Typhoon Mk.IB из 609 Sqdn. RAF.
    Цель - поезд, место - станция Фрилинген.

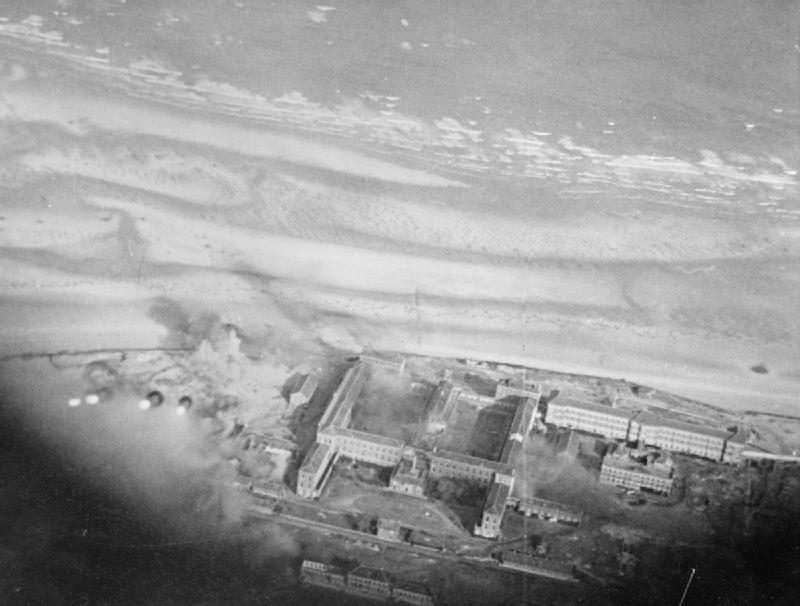

    02. Ракеты, выпущенные командиром 609 Sqdn Уэллсом. Самолёт - Hawker Typhoon Mk.IB. Цель - радарная станция


    Images:

    Hawker Typhoon Mark IB of No. 609 Squadron.jpg
    Hawker Typhoon Mark IB Wells.jpg
    legko подобається це.
  16. Bazilio32

    Bazilio32 Hauptmann

    Повідомлення:
    5.798

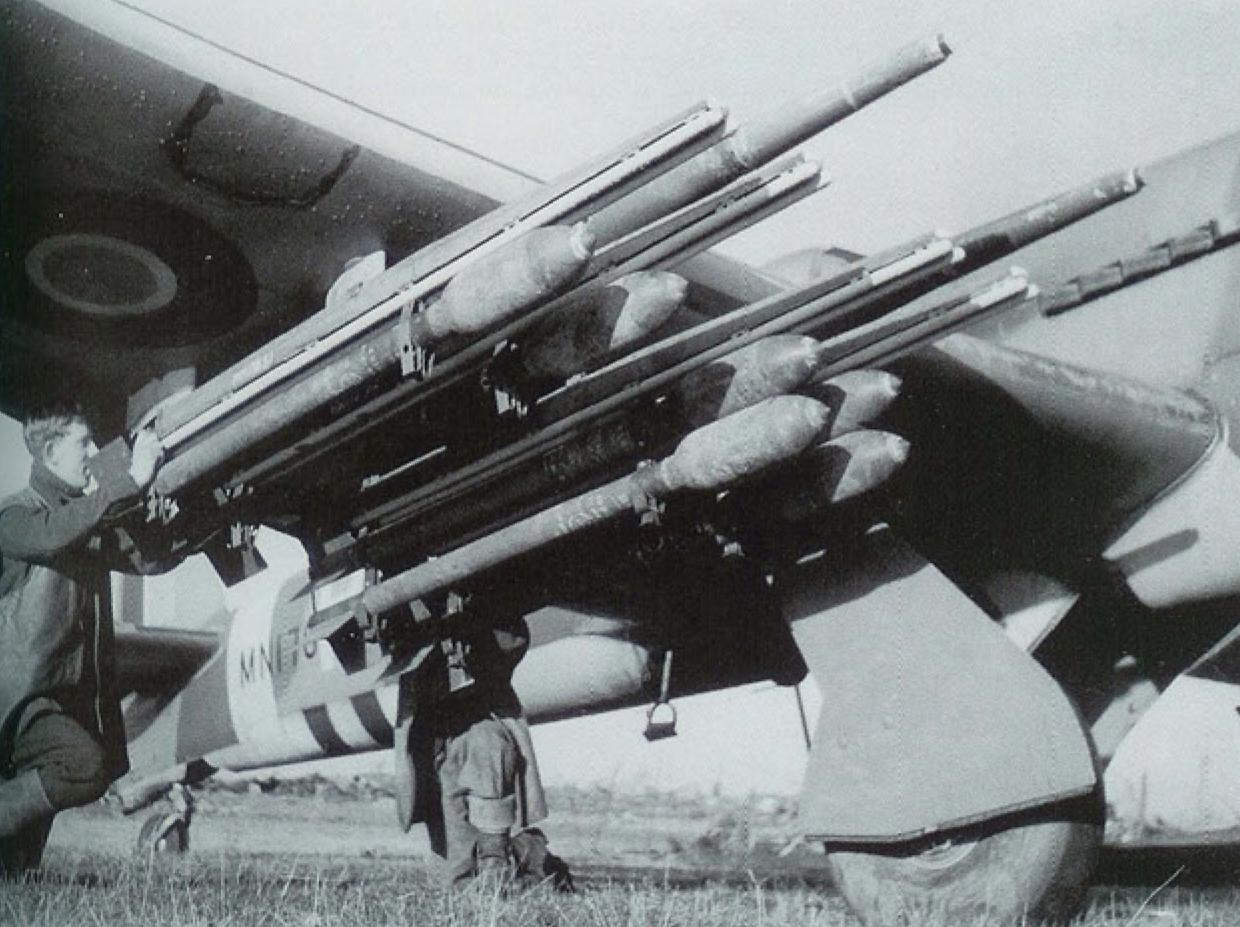

    RP под крыльями "Тайфуна" MN178 из 609 sqdn


    Images:

    legko подобається це.
  17. Set Izengrimm

    Set Izengrimm Schütze

    Повідомлення:
    15.902
    Адреса:
    Чорний Вігвам
    Американцами, конечно же.

    Англичане открыли счёт чуть ли не на год раньше: 23 мая 1943 года, в северной Атлантике, биплан Fairey Swordfish из 819 Sqdn FAA, атаковал и потопил ракетами RP-3 (со сплошной металлической болванкой) лодку U-752. Ракета продырявила корпус и лодка унесла с собой вниз 29 членов экипажа вместе с командиром, 17-ти удалось спастись.
    Это был первая успешная атака с использованием ракет RP-3.

  18. Bazilio32

    Bazilio32 Hauptmann

    Повідомлення:
    5.798
    Что за "игрушки" позволяют с собой так нагло обращаться? :)


    Images:

  19. Bazilio32

    Bazilio32 Hauptmann

    Повідомлення:
    5.798
    Добавлю:


    Images:

    Set Izengrimm подобається це.
  20. Set Izengrimm

    Set Izengrimm Schütze

    Повідомлення:
    15.902
    Адреса:
    Чорний Вігвам

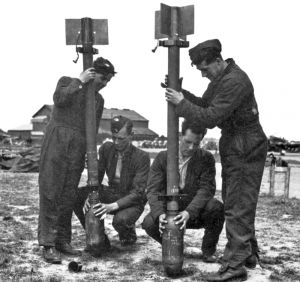

    По форме и нашивкам на пилотках, похоже, британские оружейники монтируют движитель 60-фнт RP-3, явно без взрывателей, на втором фото они же и летят. Ну такова моя версия

    Фотки какие-то слишком уж мелкие...

  21. Bazilio32

    Bazilio32 Hauptmann

    Повідомлення:
    5.798

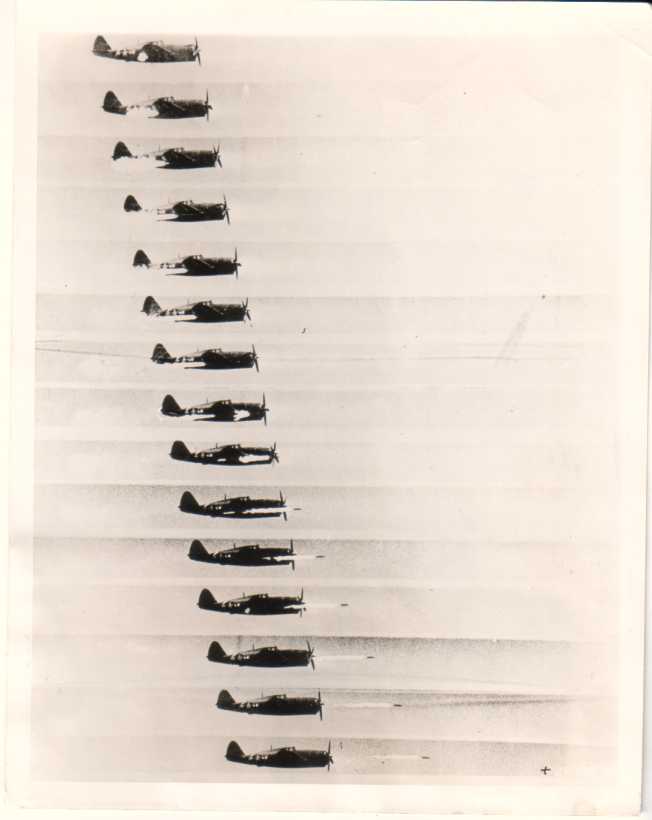

    Последовательные снимки пуска ракеты с Р-47


    Images:

    Set Izengrimm подобається це.
  22. Димитриус

    Димитриус Stabsfeldwebel

    Повідомлення:
    752
    Адреса:
    Kuban.

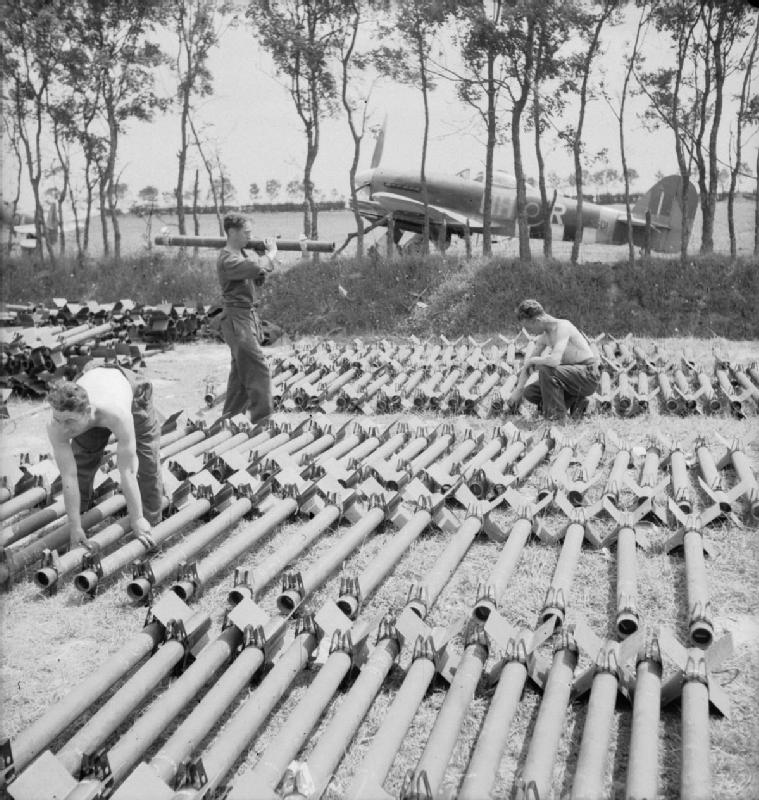

    Подготовка движителей.


    Images:

    von Goltz та Set Izengrimm подобається це.
  23. Set Izengrimm

    Set Izengrimm Schütze

    Повідомлення:
    15.902
    Адреса:
    Чорний Вігвам
    Заметка насчёт противотанковой эффективности ракет второй мировой. Англичане в 1944 году устроили испытания, которые заключались в следующем: они установили в чистом поле Пантеру, выкрашенную в белый цвет и ясным днём в безветренную погоду 4 опытных пилота на 4 "тайфунах" произвели (в условиях, приближенных к идеальным) 64 пуска подкрыльевых RP-3 по означенной цели.

    В пантеру точно попало 3 ракеты - 4,69% попаданий от общего числа пусков. Близко разорвавшиеся ракеты конечно урона цели не нанесли.
    В боевых условиях, когда погода разная с ветром, цель камуфлирована и движется (к тому же ищет укрытия), а по атакующим работает ПВО, этот процент понижался до катастрофических цифр.

    С бомбометанием по танкам дело обстояло ещё хуже. Примерно было подсчитано, что для поражения одной бронированной цели в боевых условиях необходимо затратить около 800 ракет и 3500 бомб по другим целям или на промахи. Можно даже довольно радикально сказать, что противотанковая авиаштурмовка в принципе дело бесполезное.

    Ракетный оверклейм ВВС всех стран-участниц ВМВ конечно был потрясающ, к примеру французы под Ла Балейном заявили 50 подбитых ракетами танков в 99 вылетах. В реале танков было 9, а ракеты попали в 2 из них. Под Курском пилоты Ил-2 за 2 часа вылетов заявили сразу 270 подбитых танков 3й танковой дивизии Вермахта, у которых на ходу было всего 90 машин, около половины из которых они потеряли в результате орудийного огня ПТА. В Фалезском котле союзные штурмовики заявили в три раза больше подбитых танков, чем у немцев было потеряно вообще (391 против 133). И так далее до бесконечности.

    Ракетные удары с воздуха оказались наиболее эффективными против мостов, зданий, укреплённых огневых позиций, транспорта, судов и прочих подобных объектов, а о противотанковой их роли говорить особо не стоит.

    ©по материалам Priory of Sion

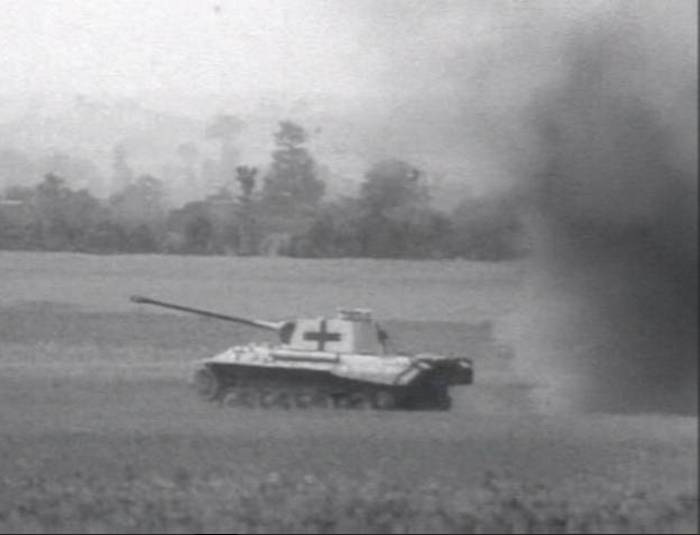

    Фото: та самая учебная пантера


    Images:

    Ланкастер, ДеНик, Димитриус та ще 1-му подобається це.
  24. Set Izengrimm

    Set Izengrimm Schütze

    Повідомлення:
    15.902
    Адреса:
    Чорний Вігвам

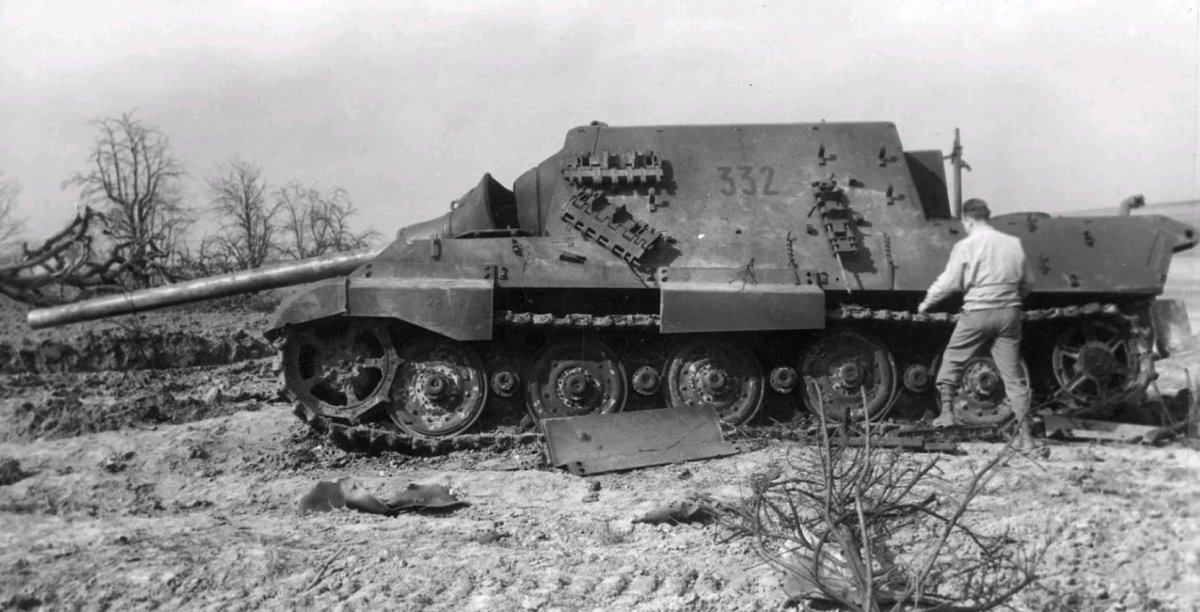

    Ещё об удачной эффективности ракет: на фото Ягдтигр “332” из 3rd. Kompanie, Schwere Panzerjäger Abteilung 653 (3/s.Pz.Jg.Abt.653), командир Франц Кречмер. Расстрелян HVAR'ами на ходу (атакующие: Р-47). Выбита ходовая часть, экипаж покинул машину. 15 марта 1945.
