Английская ракетница

Приветствую.Пришла на лечение такая вот вещь. Предмет с нашего форума. Не совсем ракетница, кем то не удачно кастрированный линемёт.

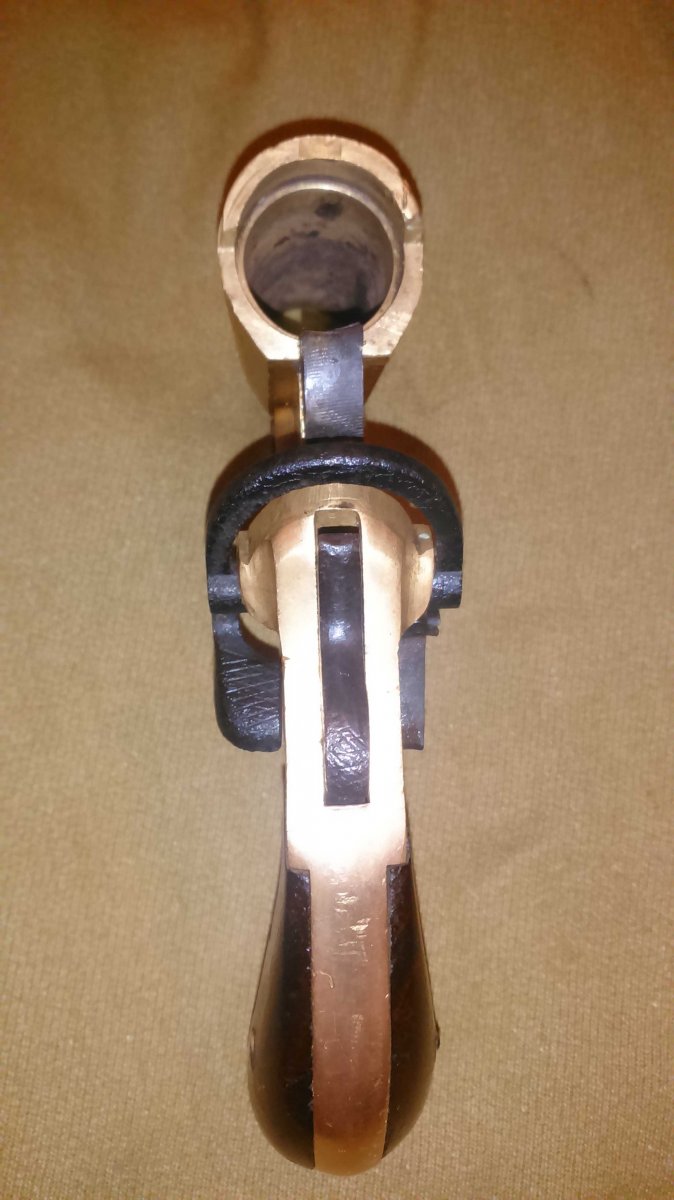

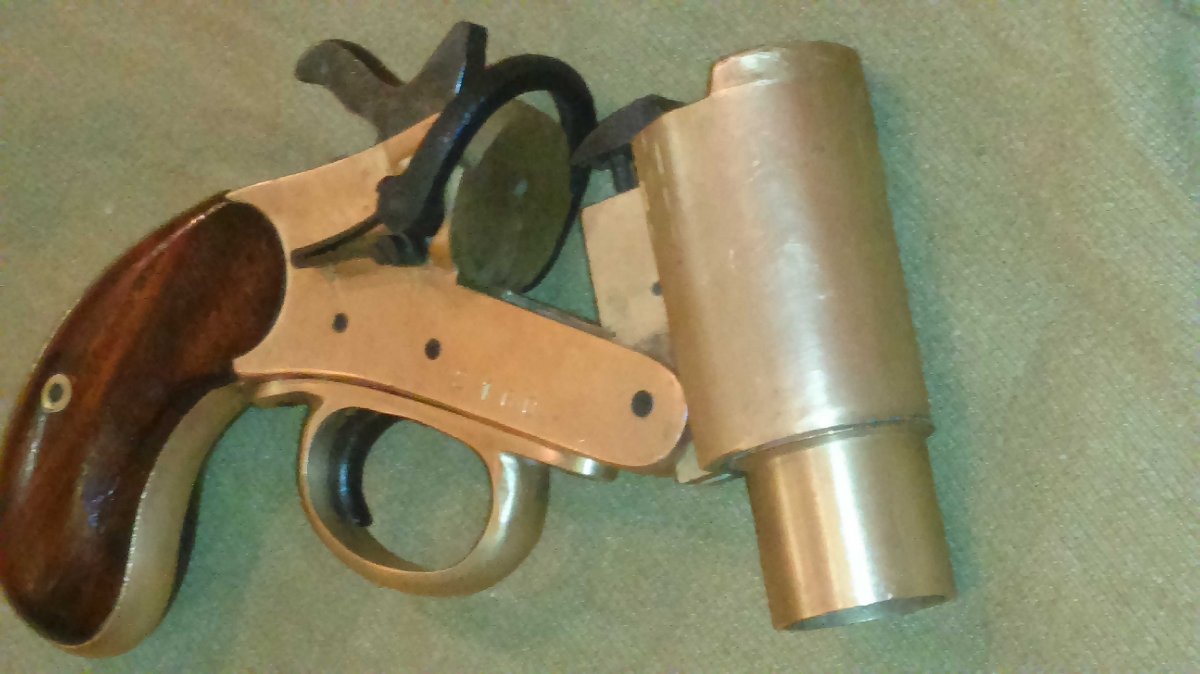

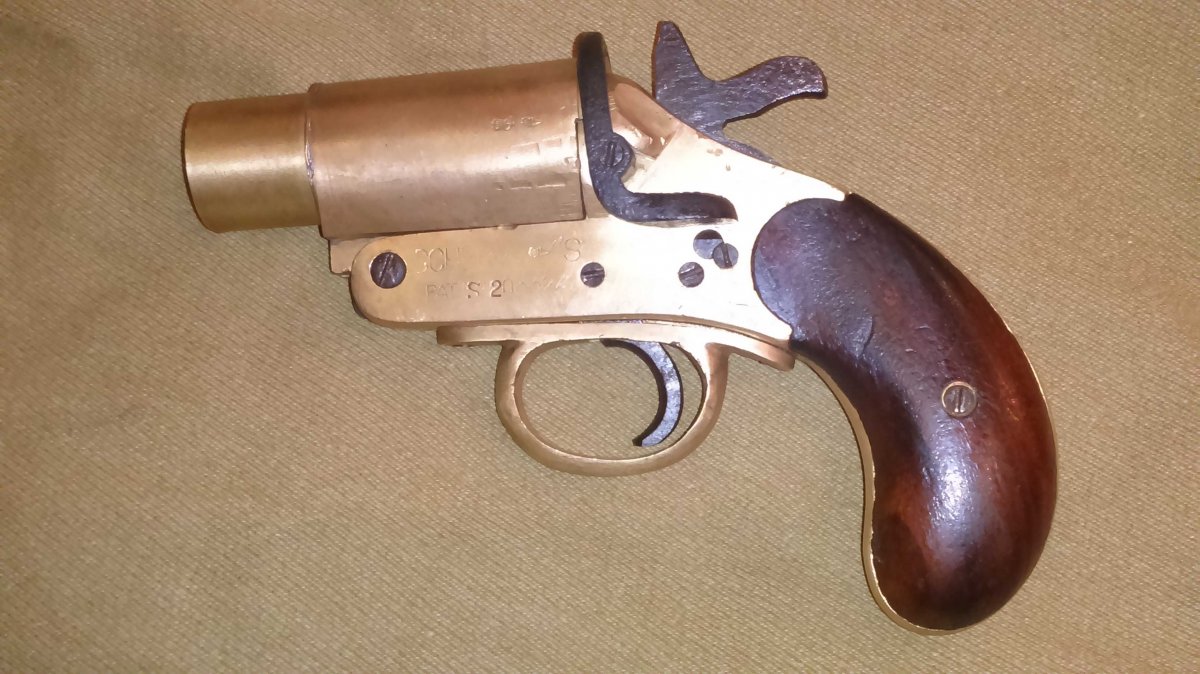

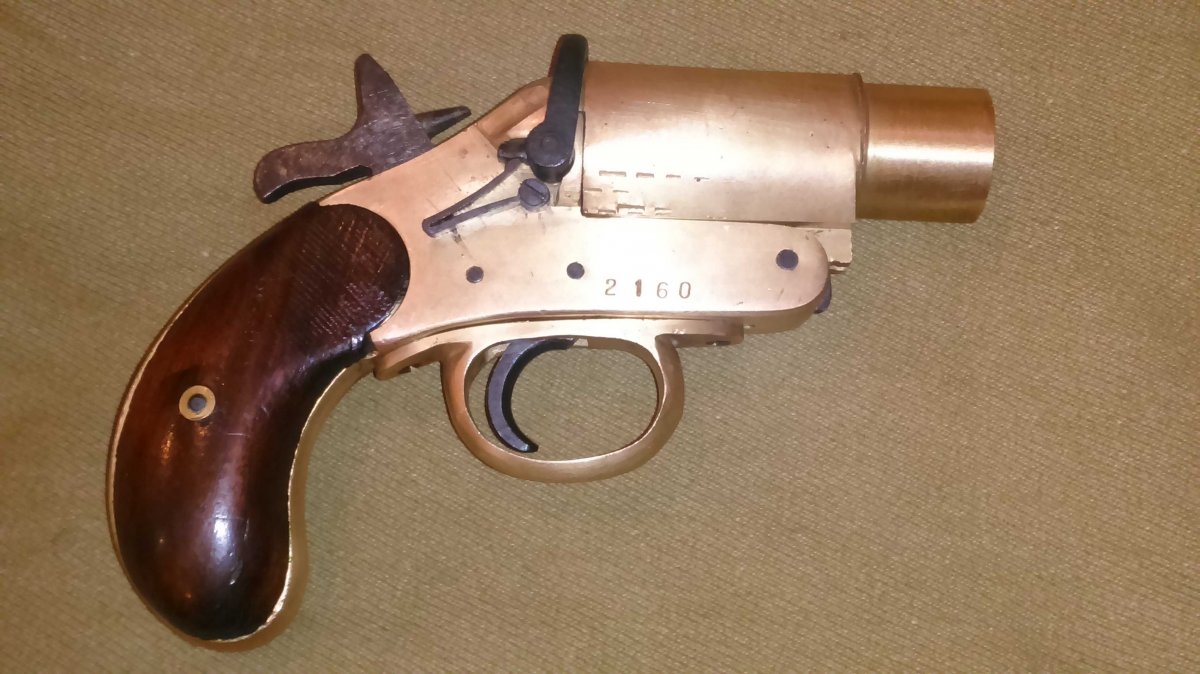

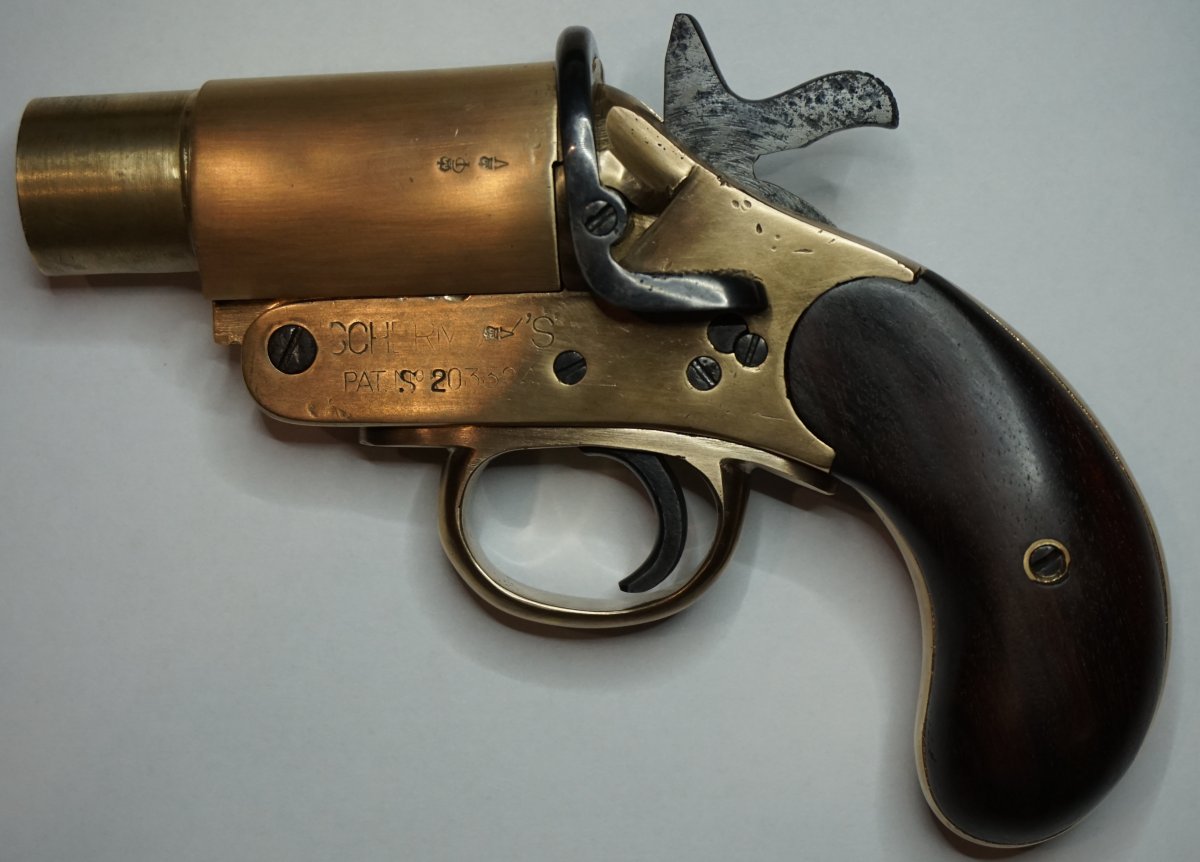

Предмет при рождении был таким.

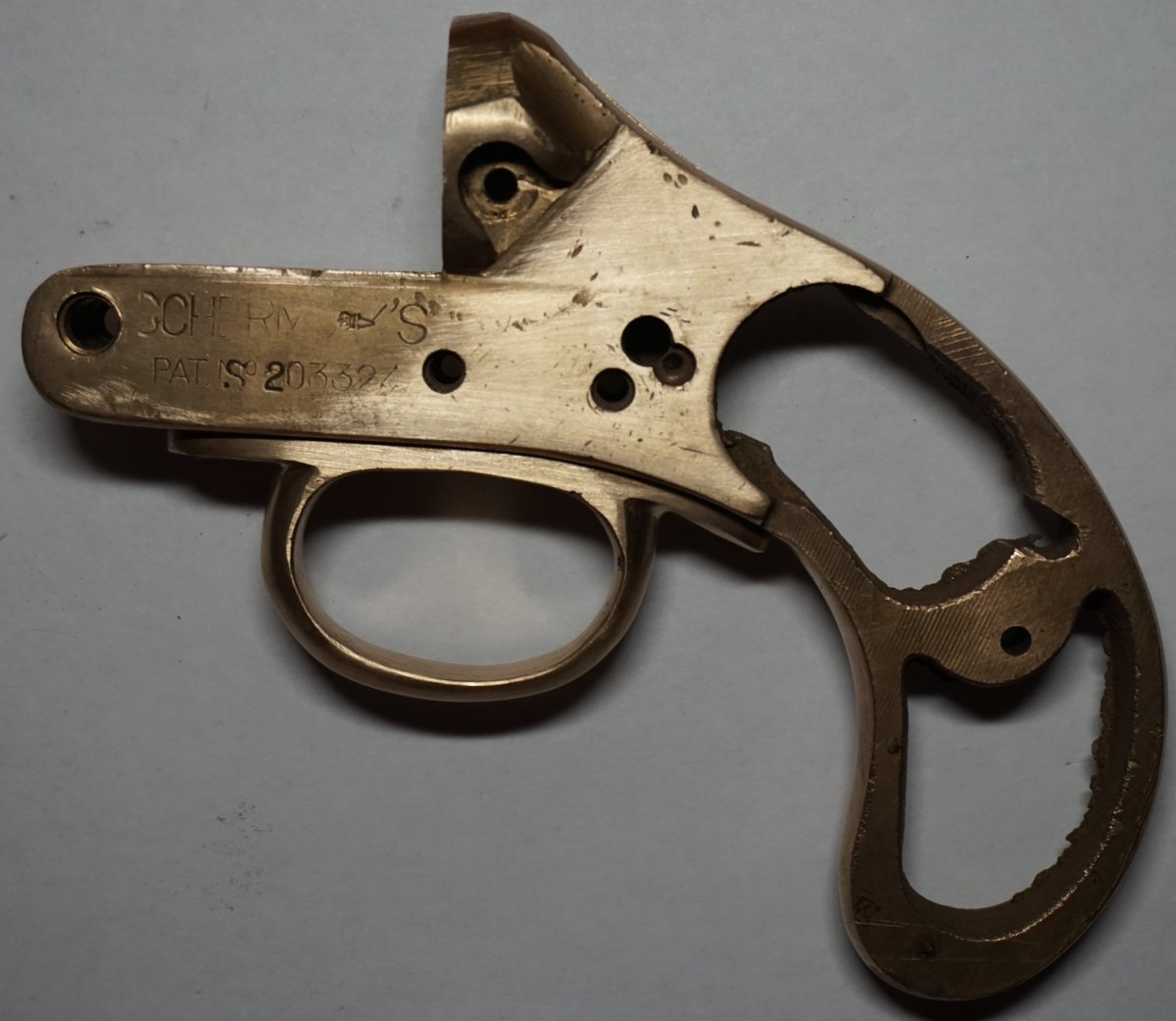

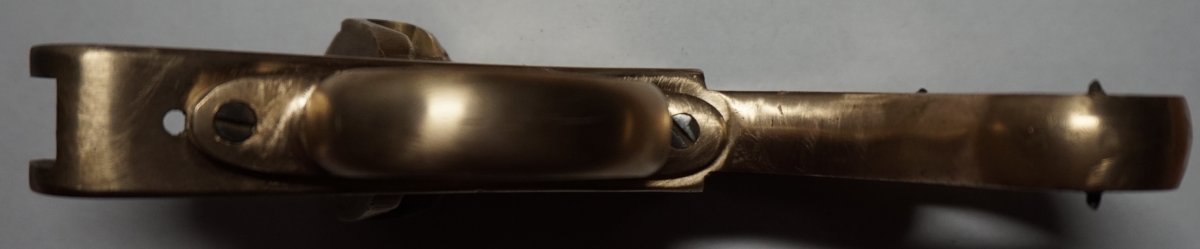

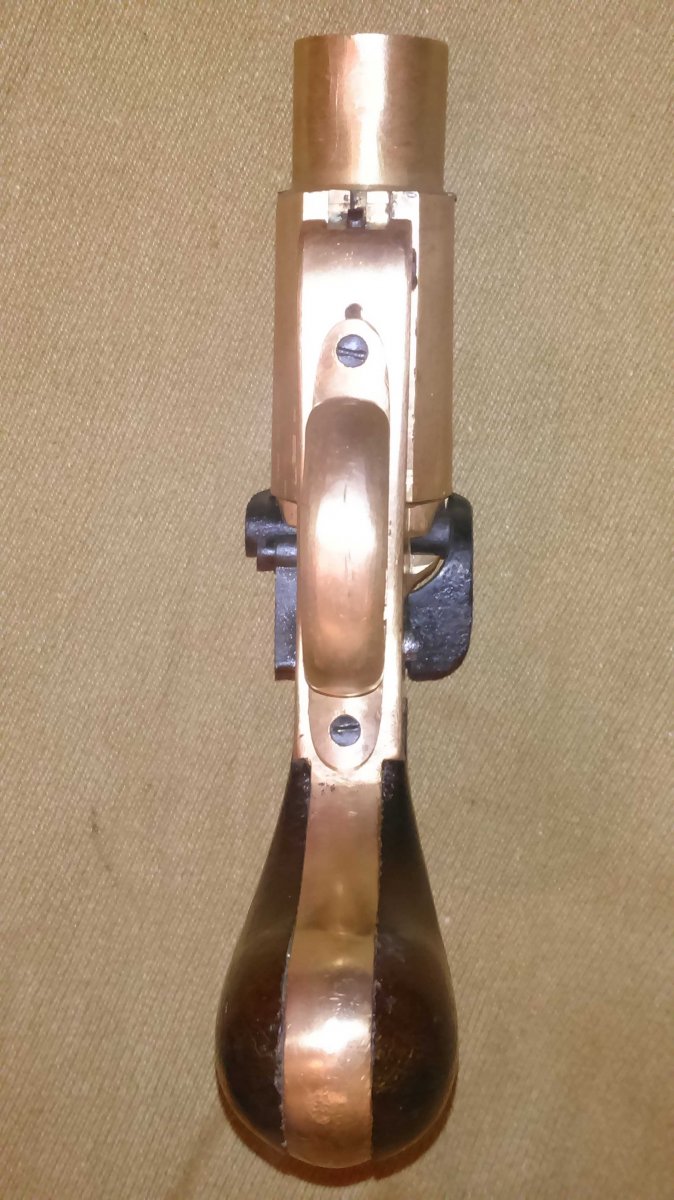

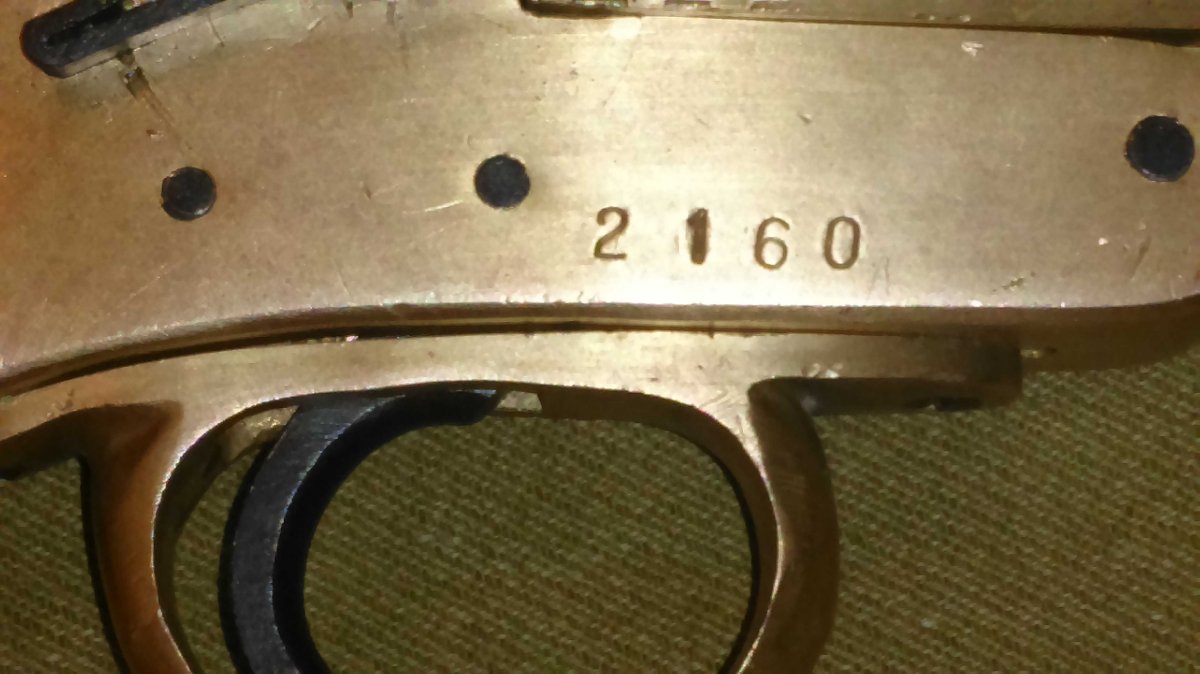

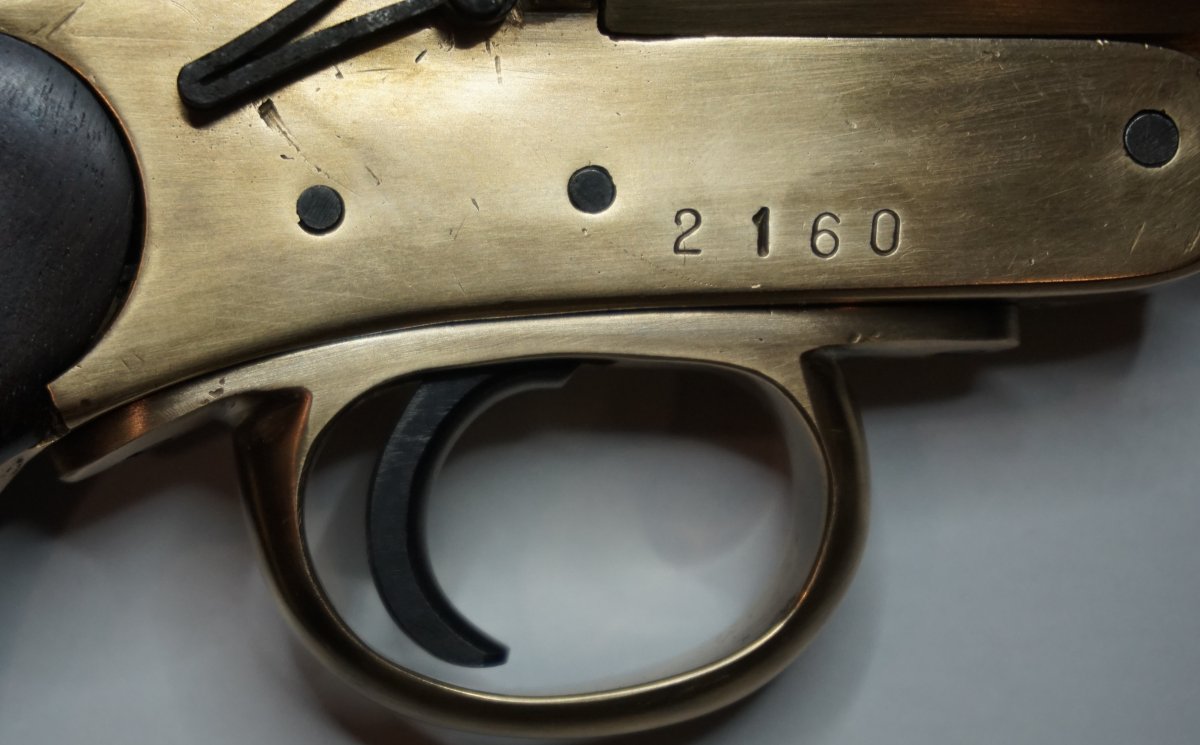

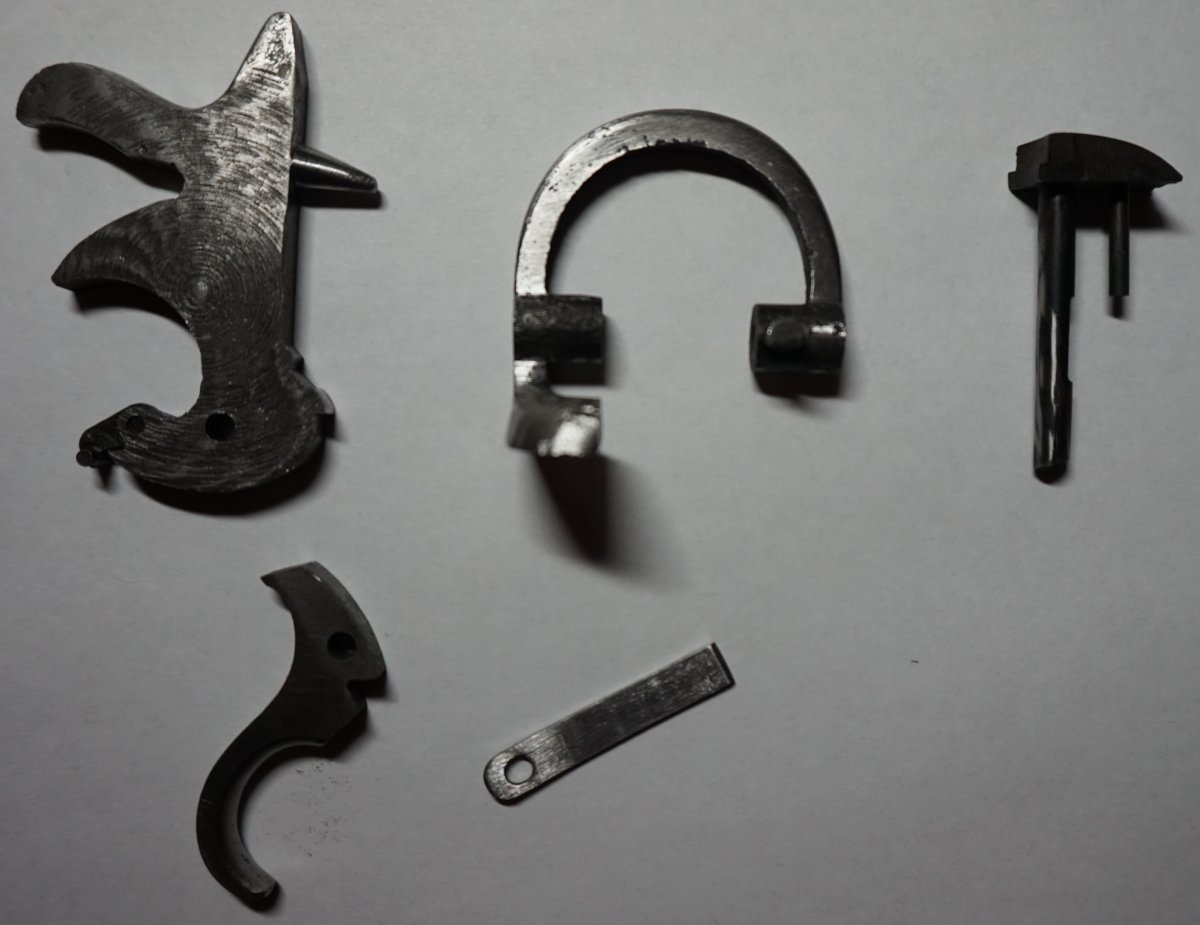

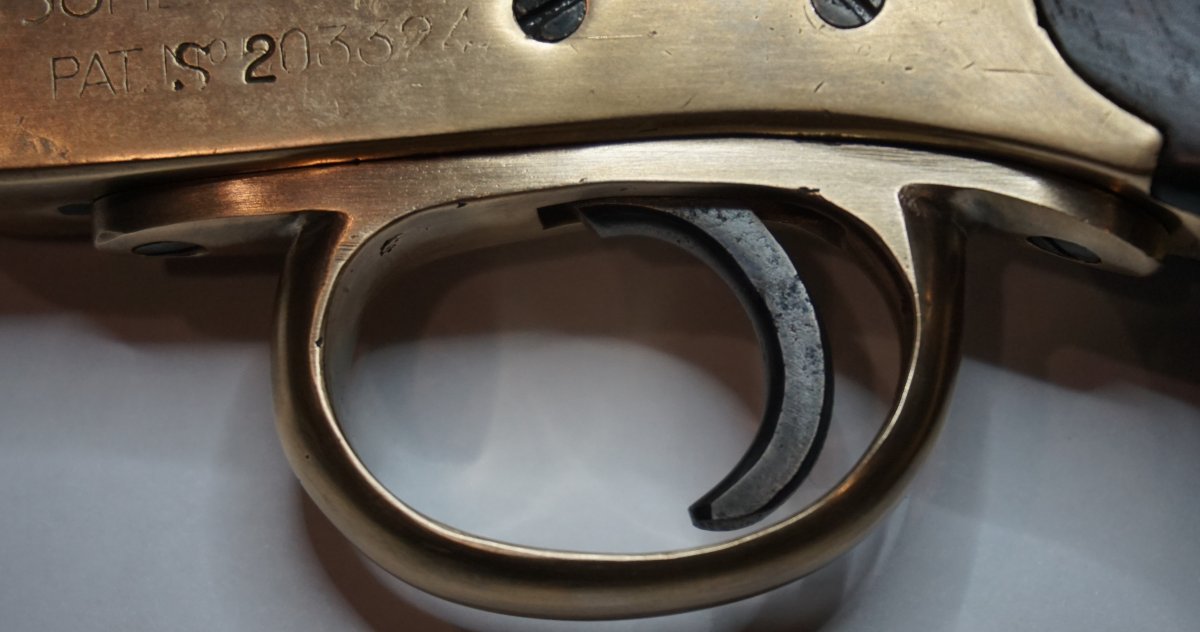

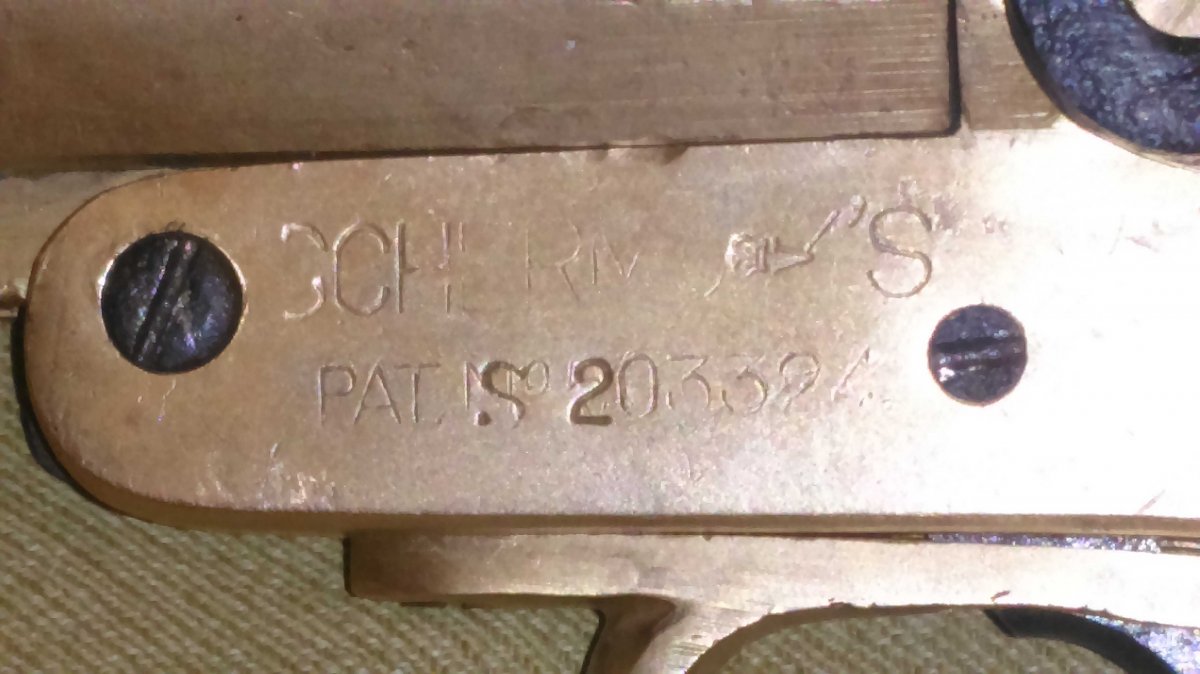

В предмете отсутствовала пружина спускового крючка, сорвана резьба винта крепления ствола и винта пружины защёлки ствола. Это по мелочи. Следы не умелой реставрации были и на латуни ина накладках. УСМ был покрашен поверх коррозии. Разобрал, почистил, вывел косяки на латуни.Подогнал к корпусу защитную скобу спускового крючка.

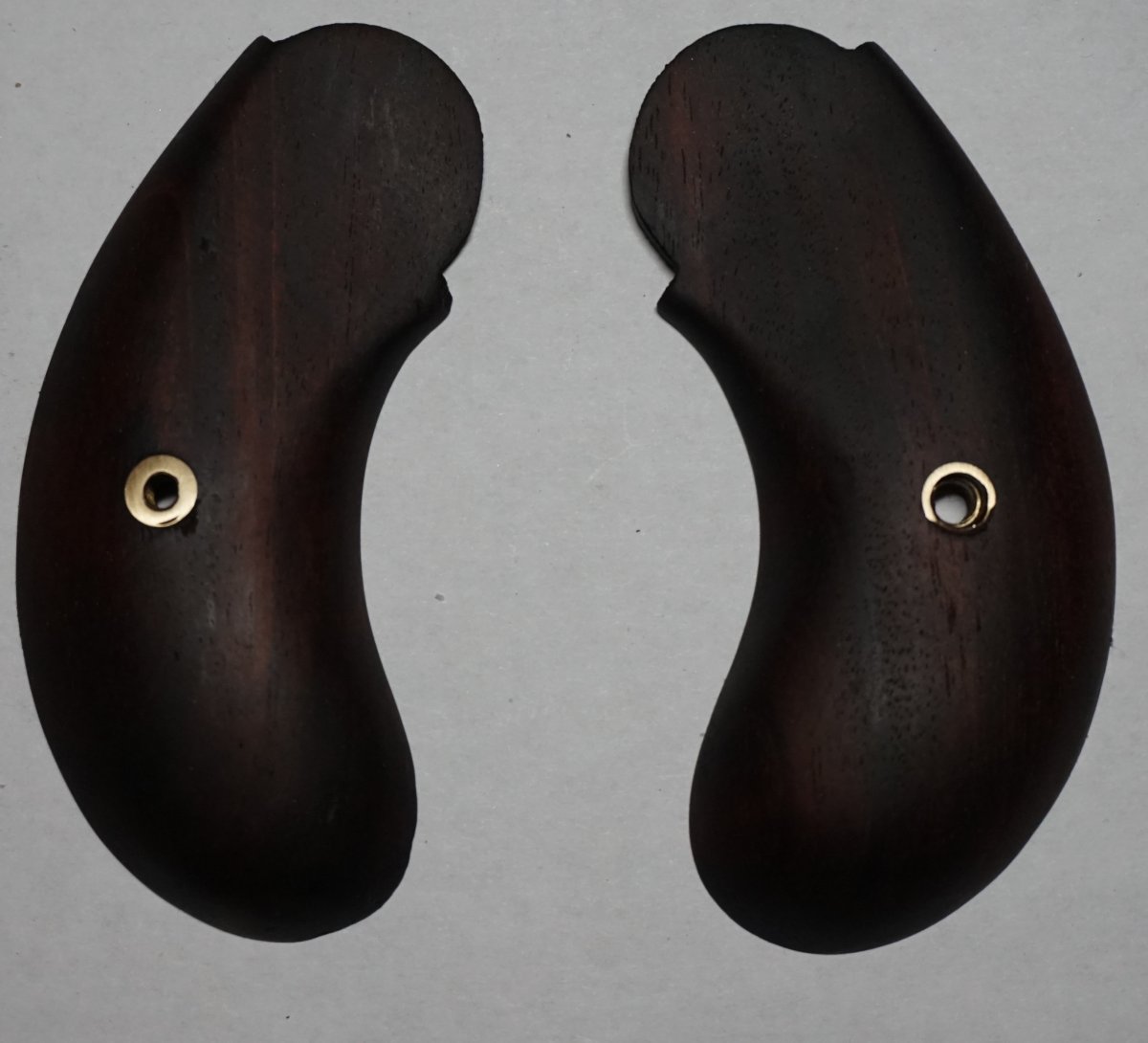

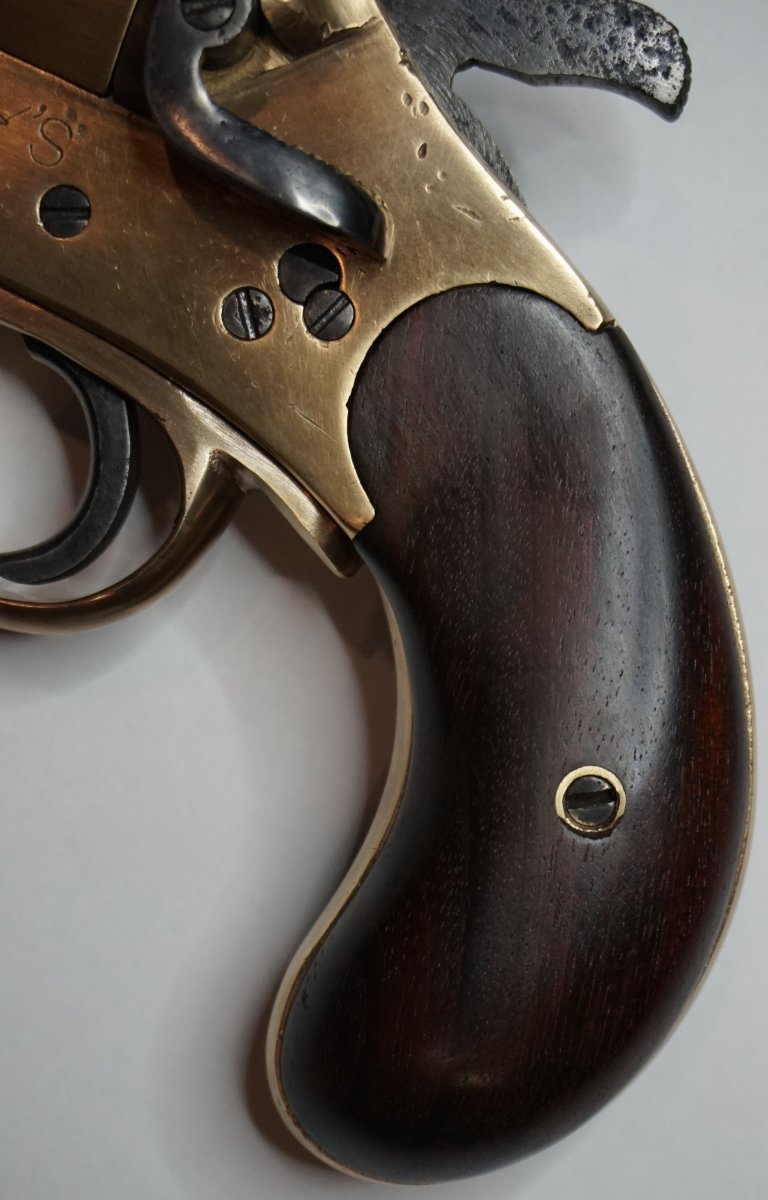

Снял лак со щёчек. привёл их в порядок и пропитал маслом.

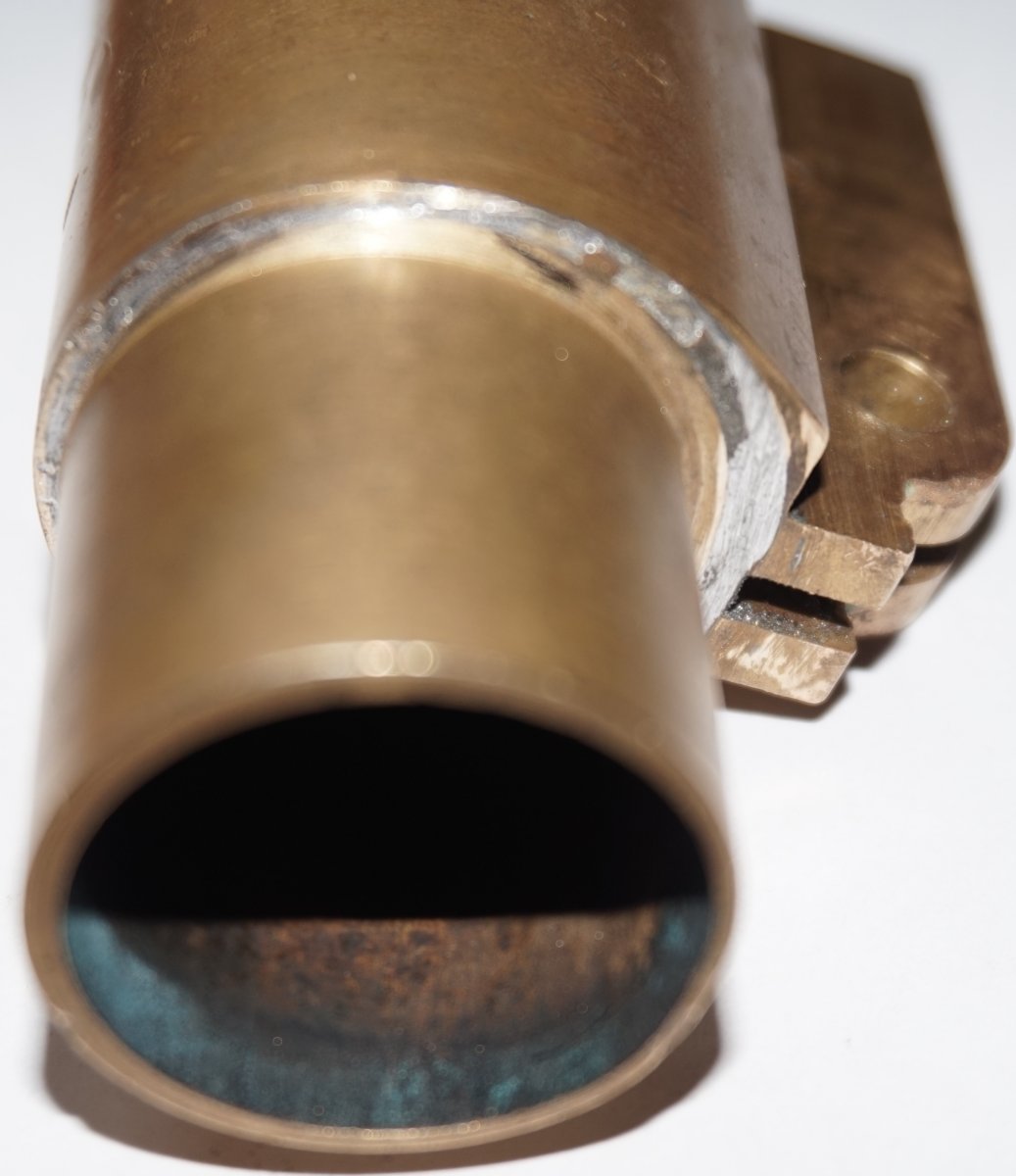

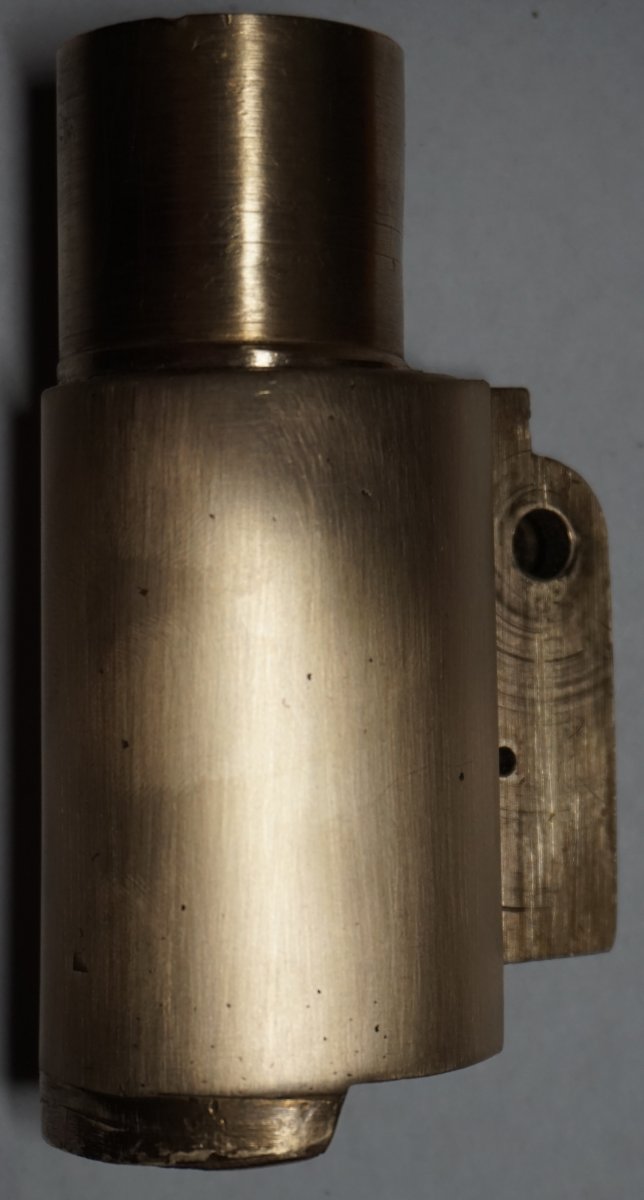

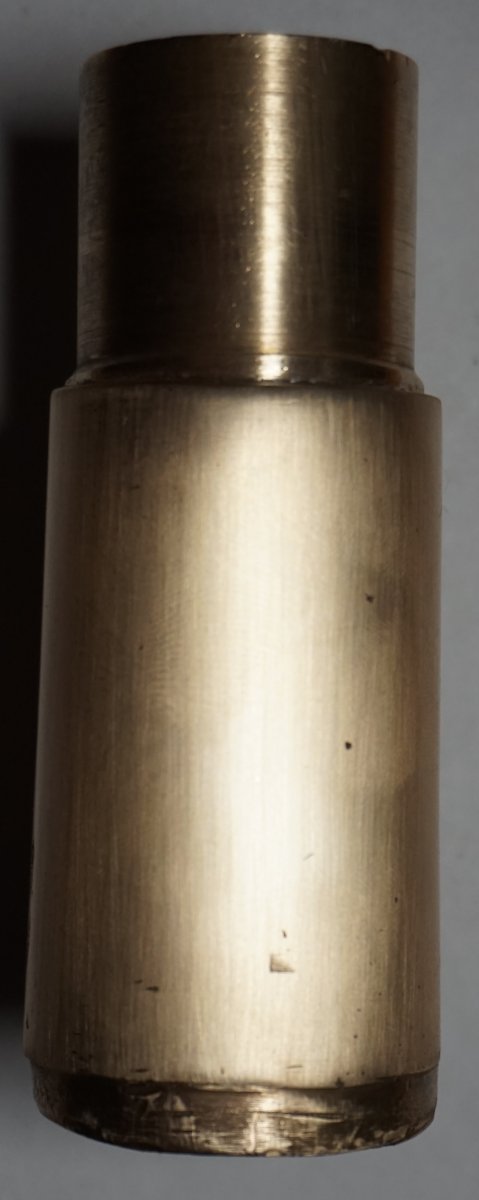

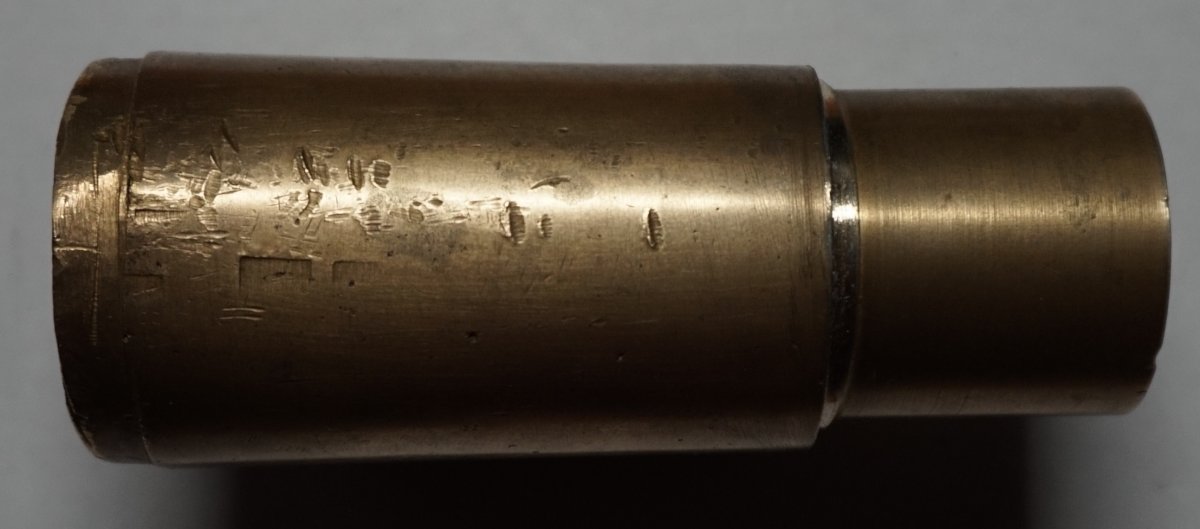

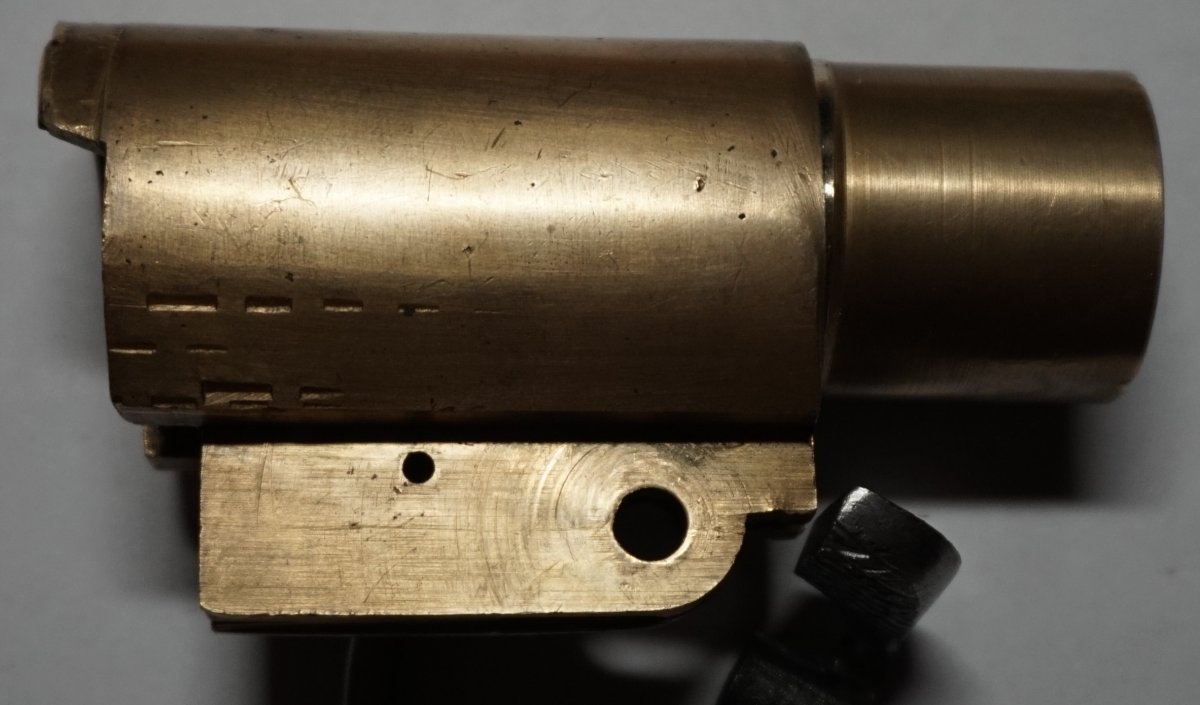

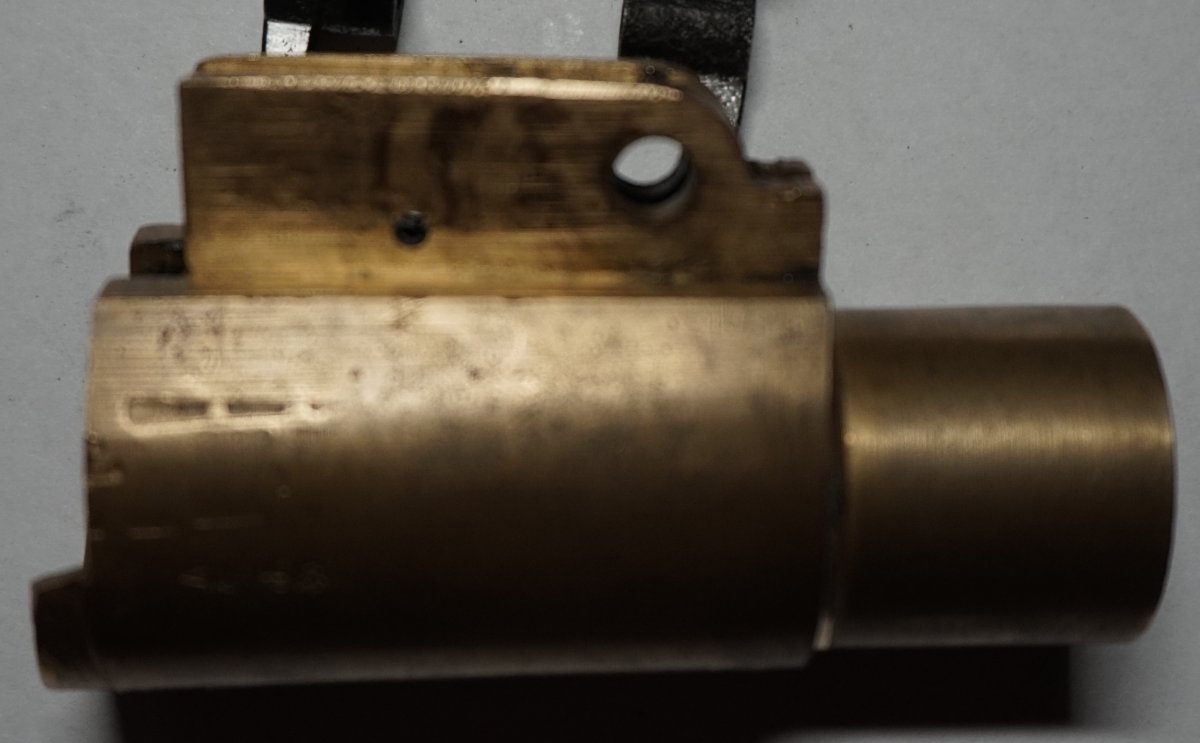

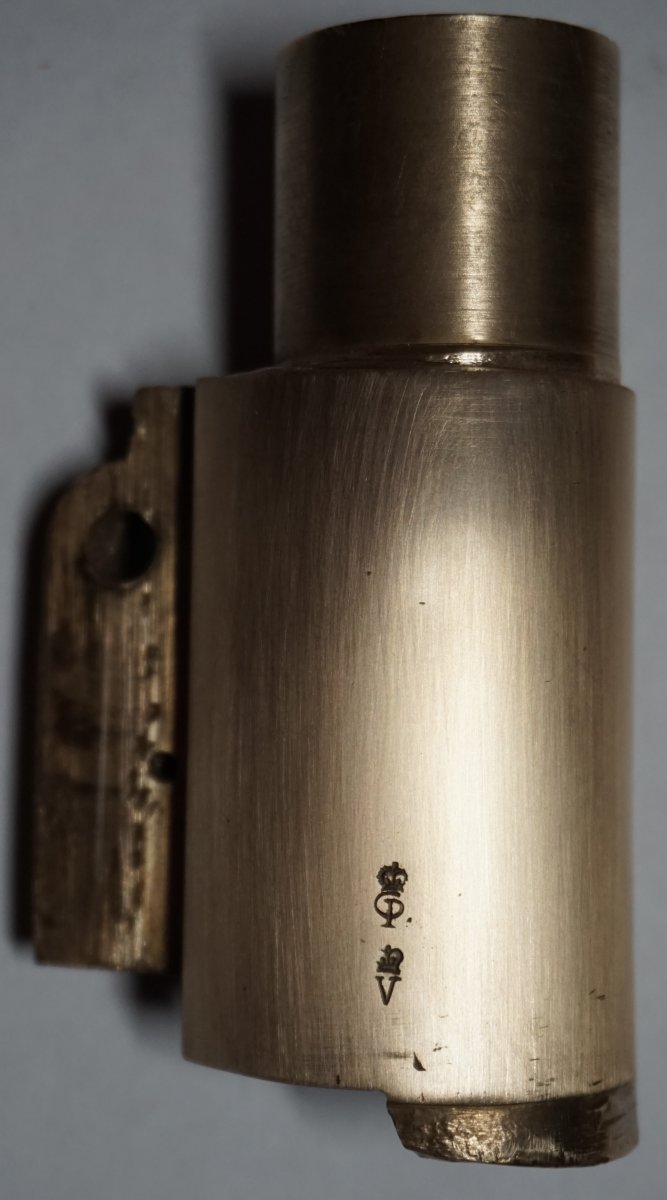

Больше досталось стволику. Пытались лишнее снять на токарном станке, остались следы от патрона станка . Видно не смогли отцентровать стволик при зажиме в итоге получились не ровные стенки стволика. Поверхностные дефекты убрал.



По стволику ещё есть проблемка, внутренний диаметр 27,7 мм, посадочное место под закраину 4 мм. Гильза 4 го калибра болтается как ведро в колодце, боёк не достаёт дл капсуля.

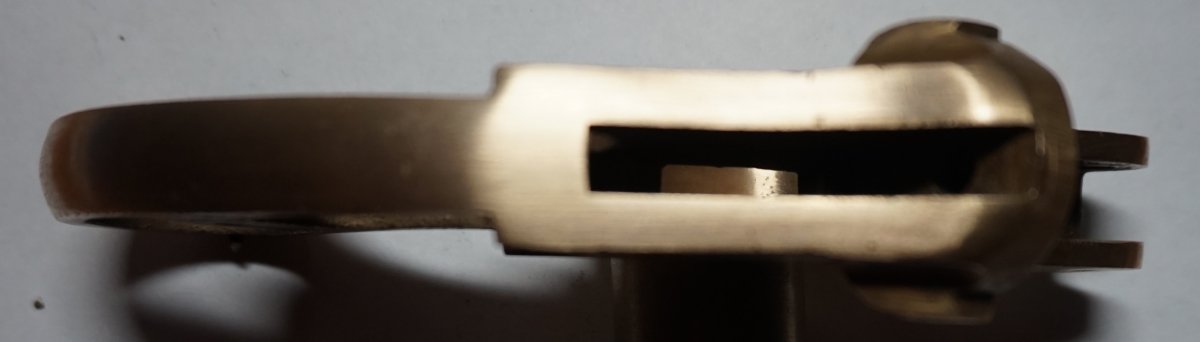

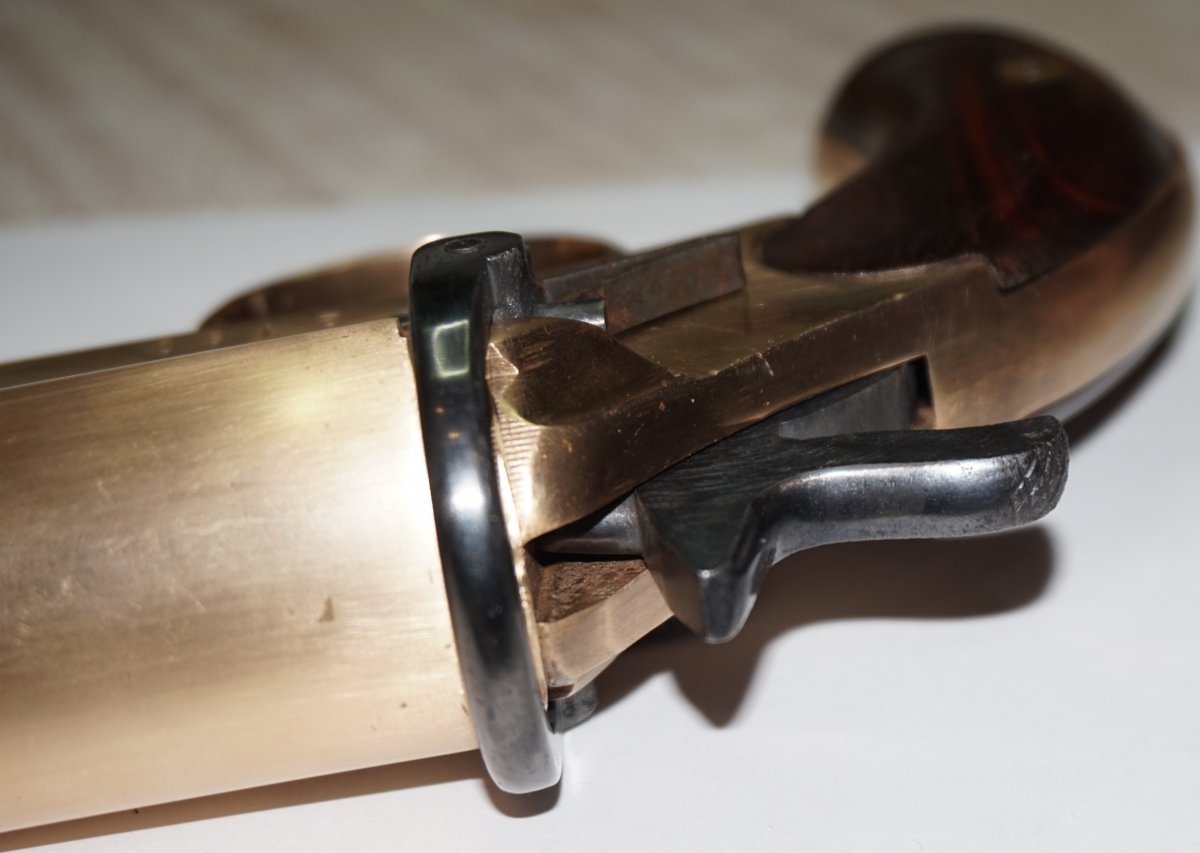

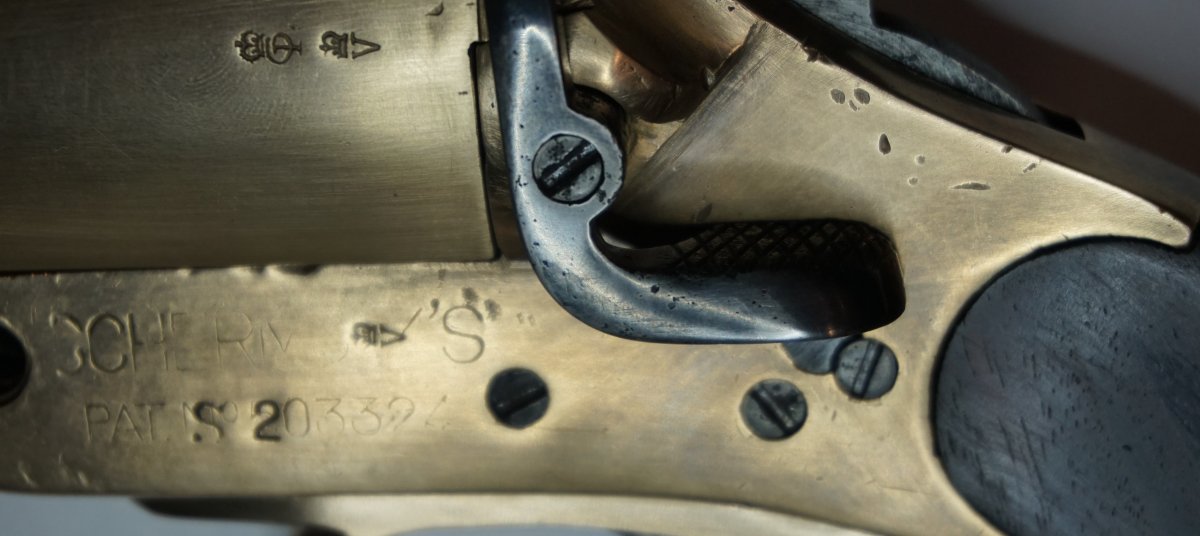

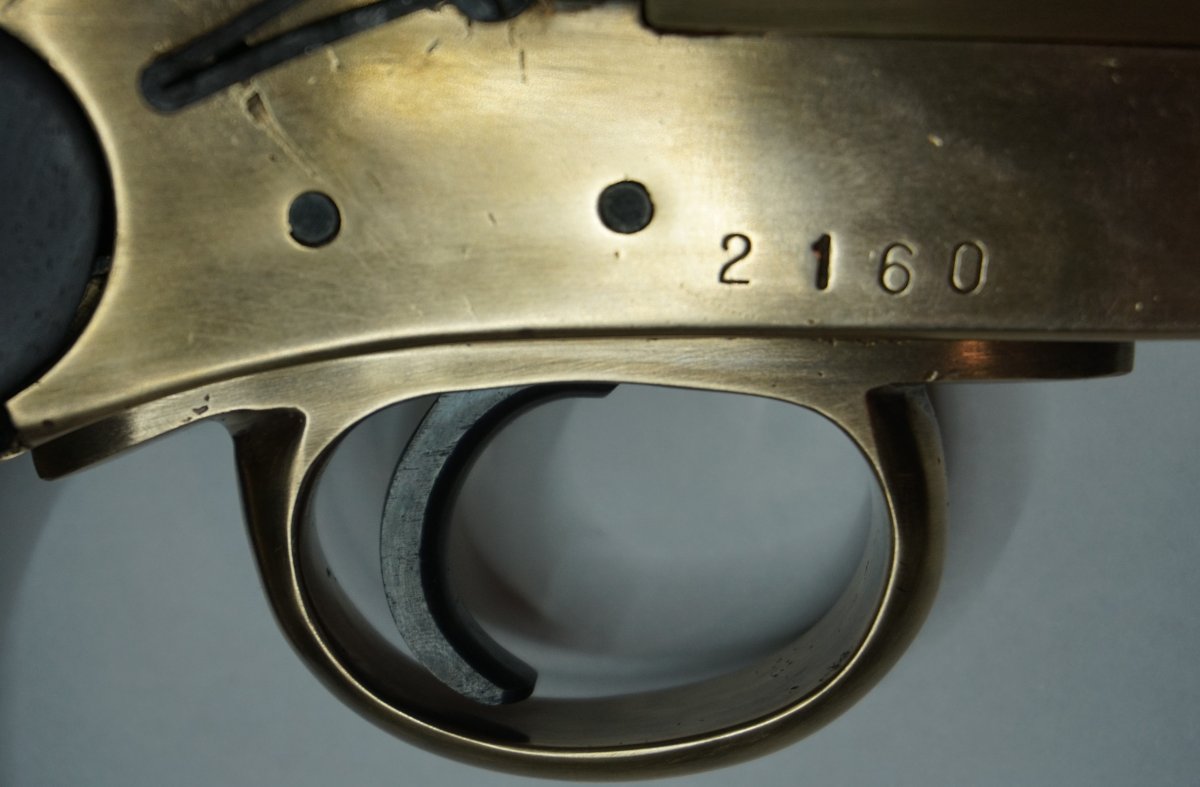

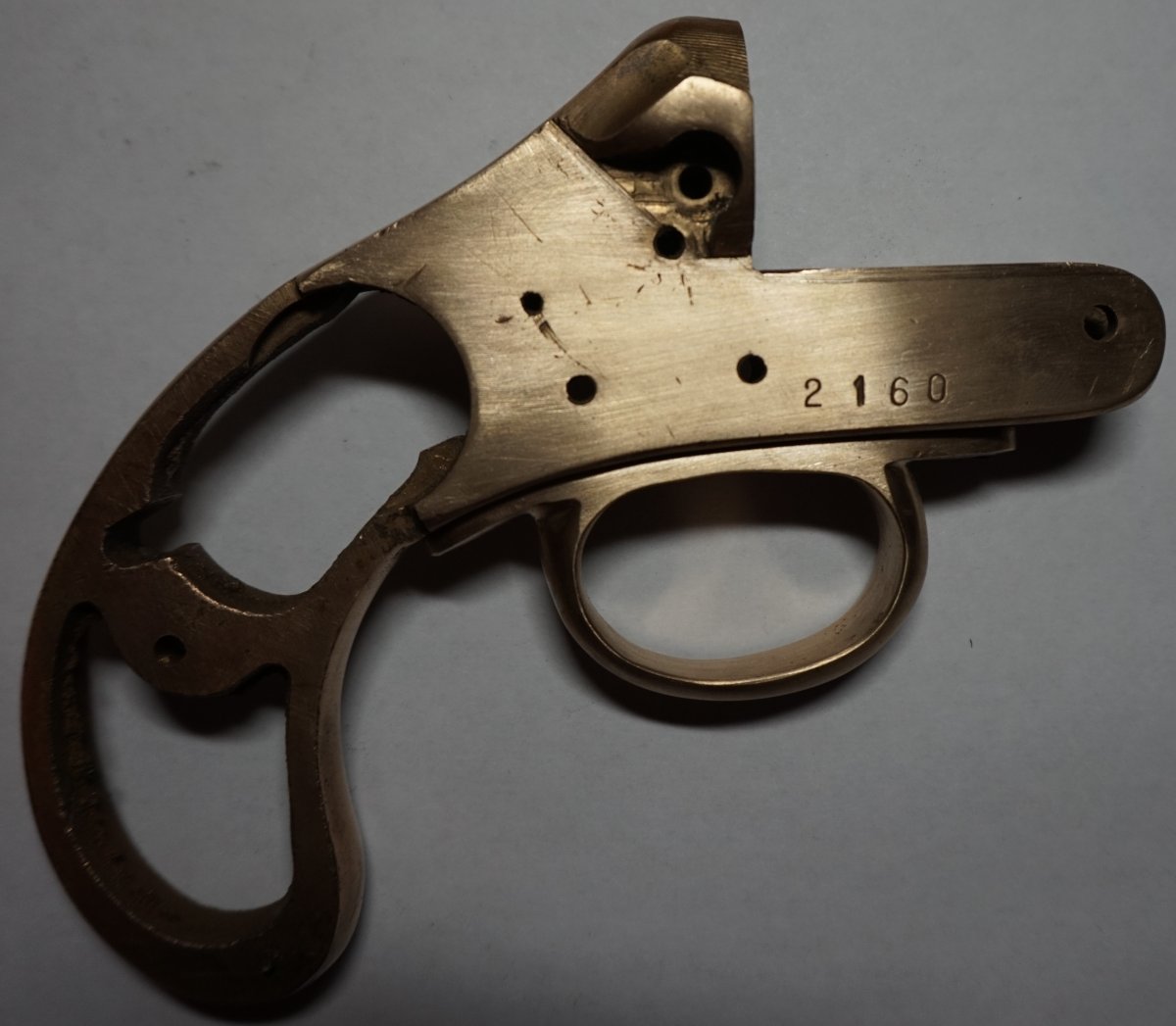

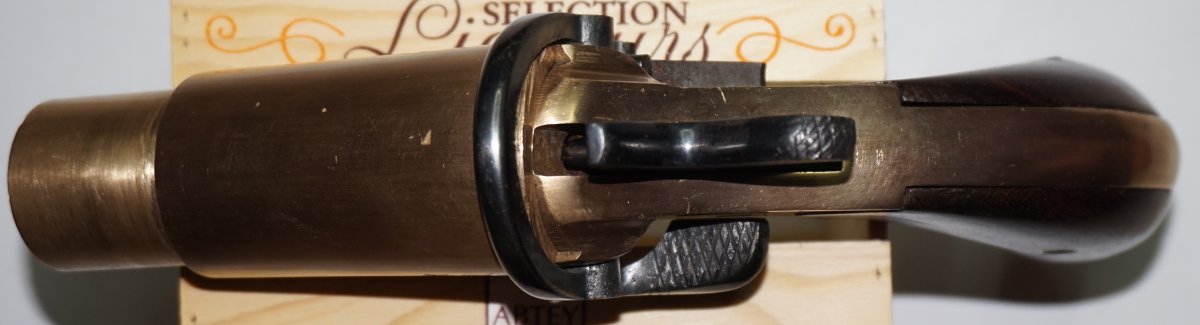

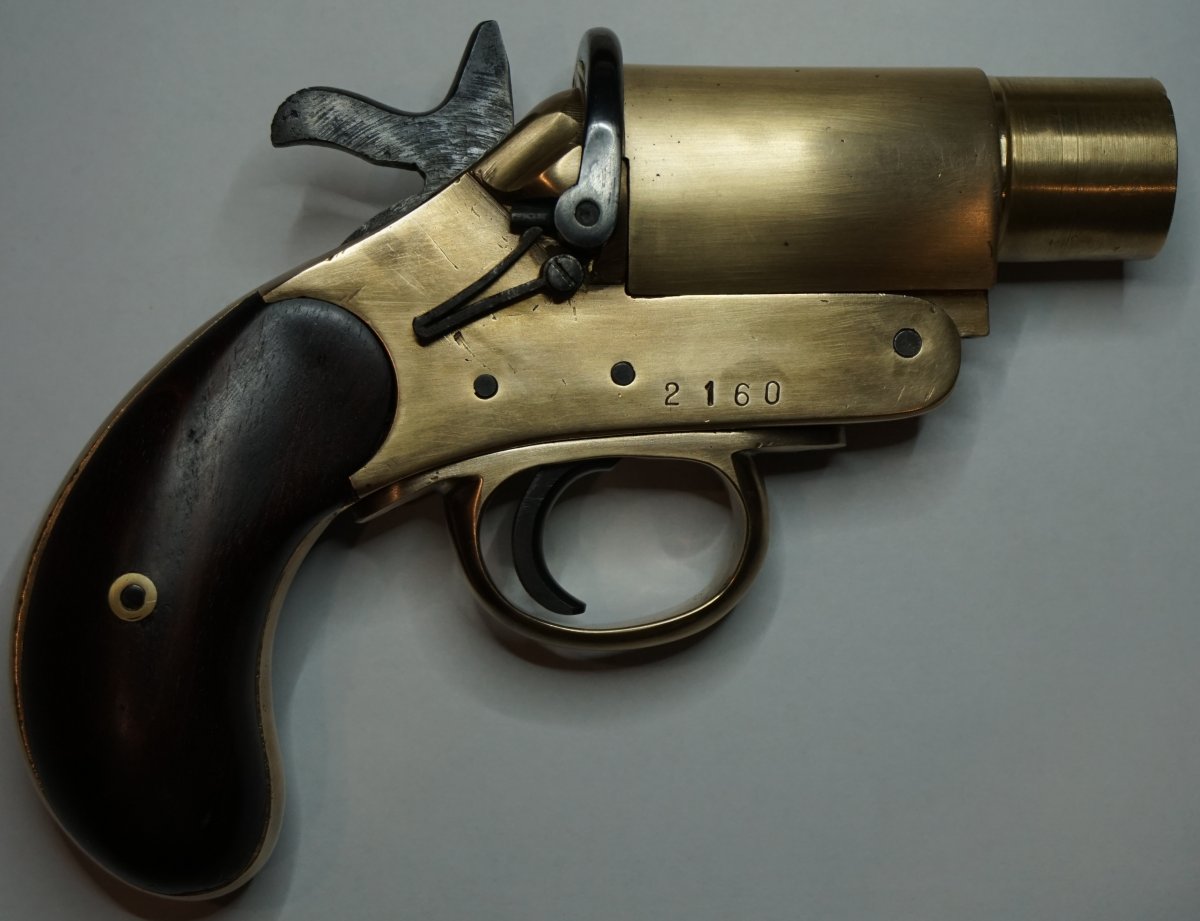

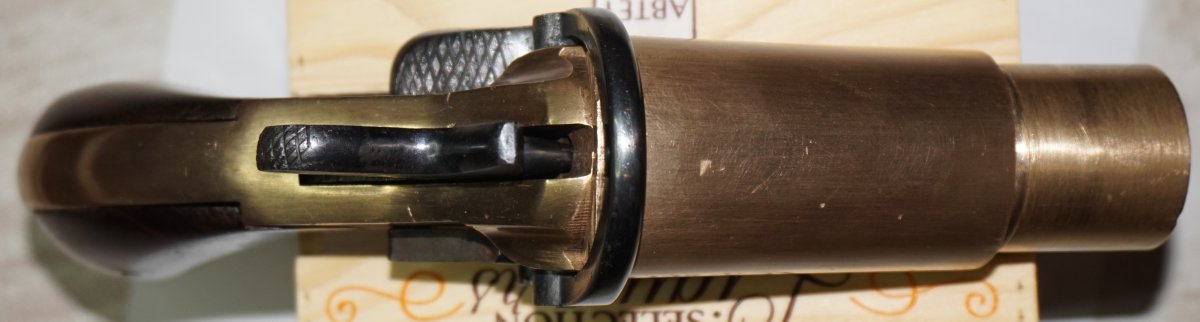

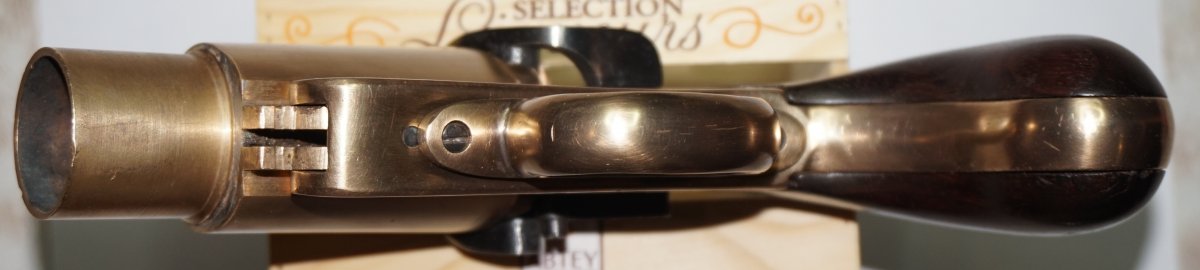

Рамку ,УСМ, накладки и мелкие детали закончил. Щёчки покрыл 4 мя слоями шеллака. Латунь патинировал. Выглядит пока так.



Осталось доделать стволик. Приедет точёнка, доделаю. Для наглядности родной припас к линемёту.



Приветствую. Лечение продолжается. Как писал выше, внутренний диаметр стволика 27,7 мм и донце толще, смотрите пост №8, решено было сделать втулочку под боеприпас 4 калибра. Из за того, что стволик зажимали в патрон токарного станка , геометрию подпортили, пришлось развёрткой и шлифованием придать правильную форму. Инструмент.

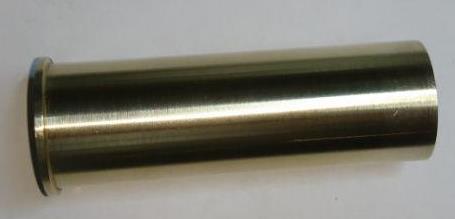

Втулочка.



Вот фото где видно зазоры при использовании припаса 4 калибра.



Примерка и подгонка втулки.

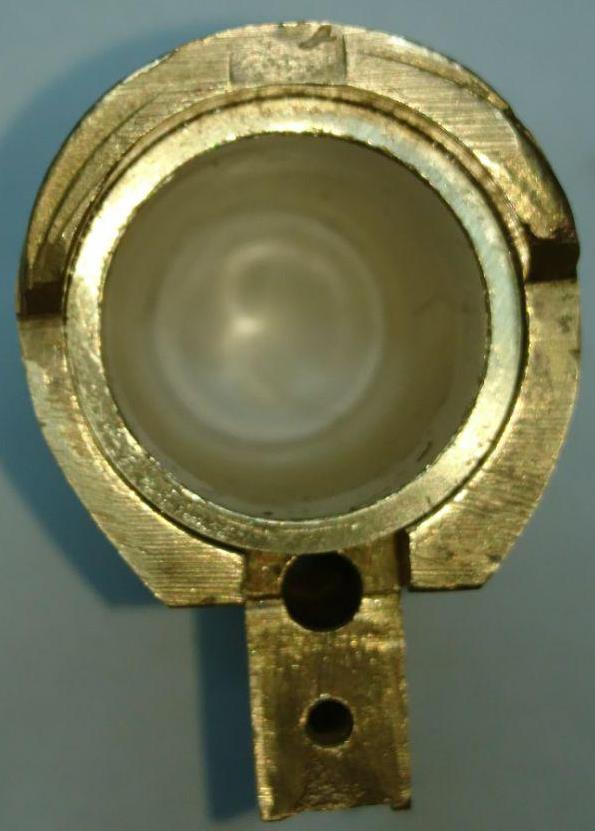

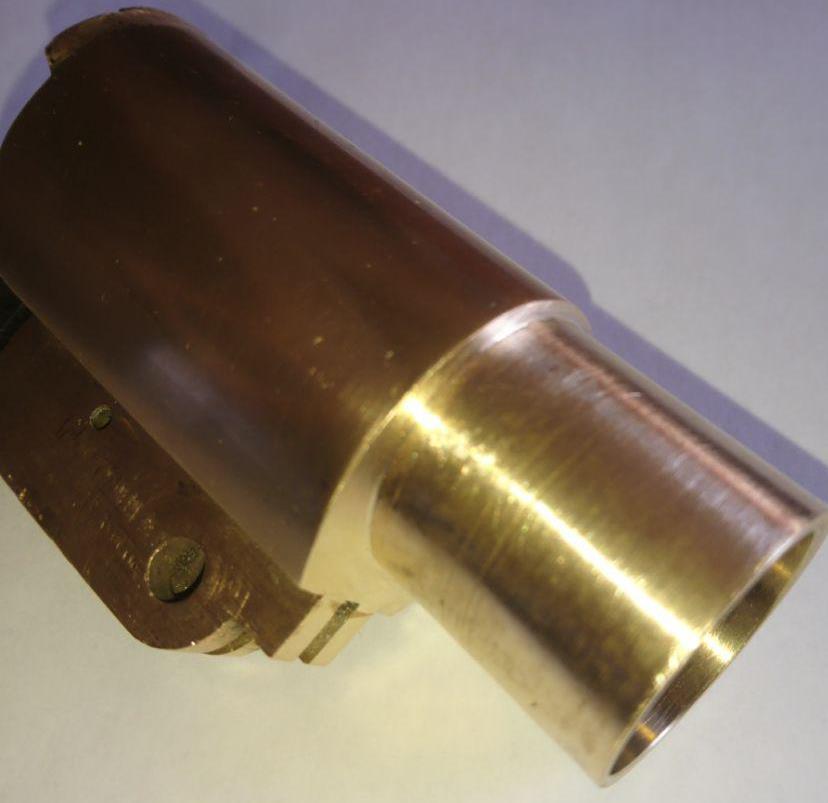

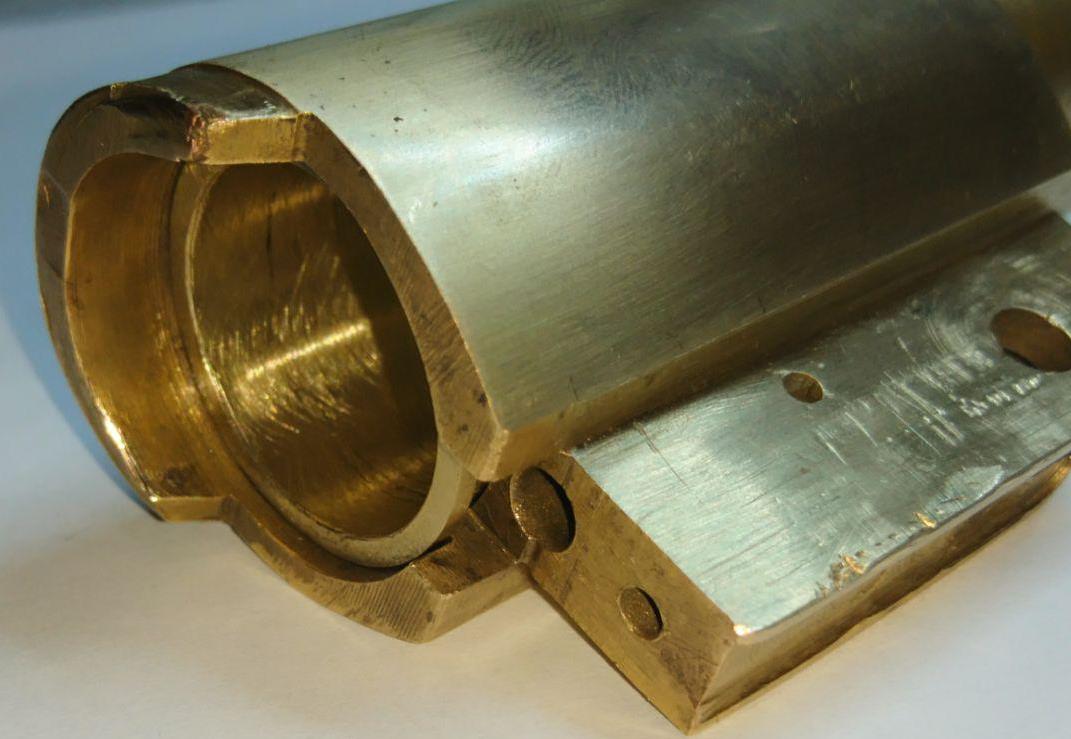

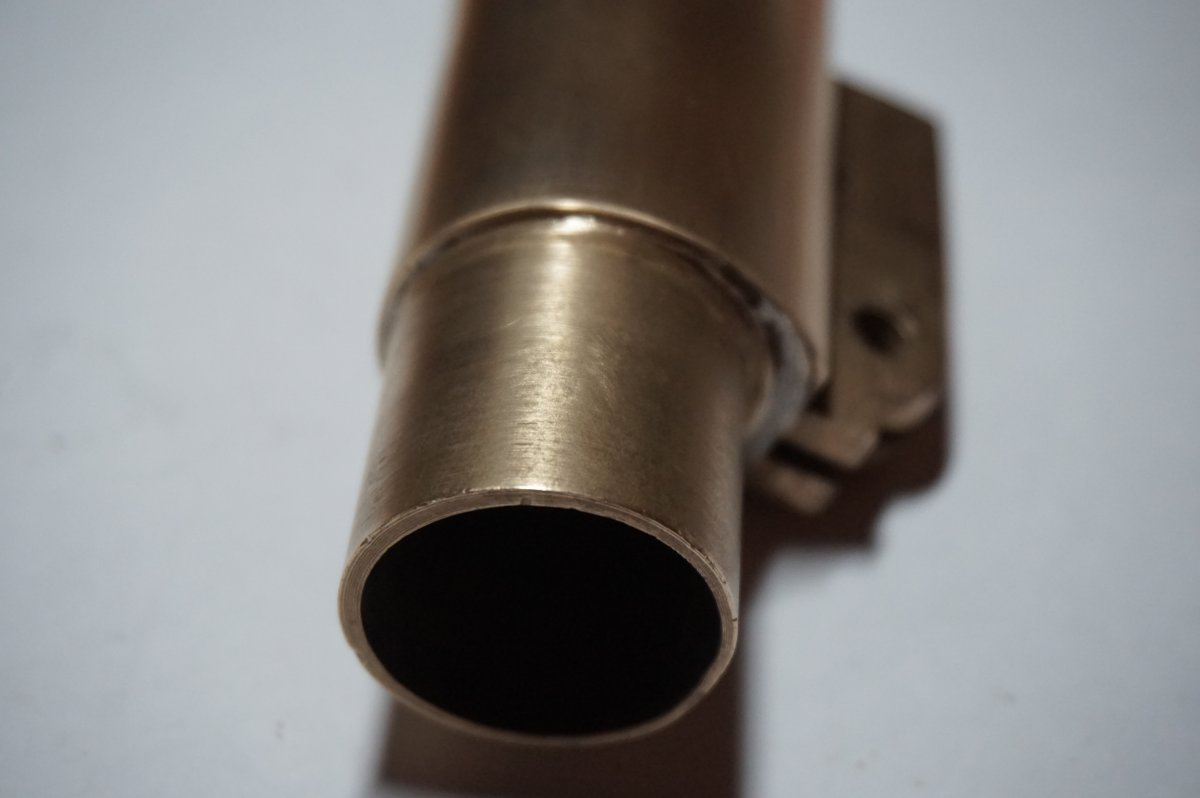

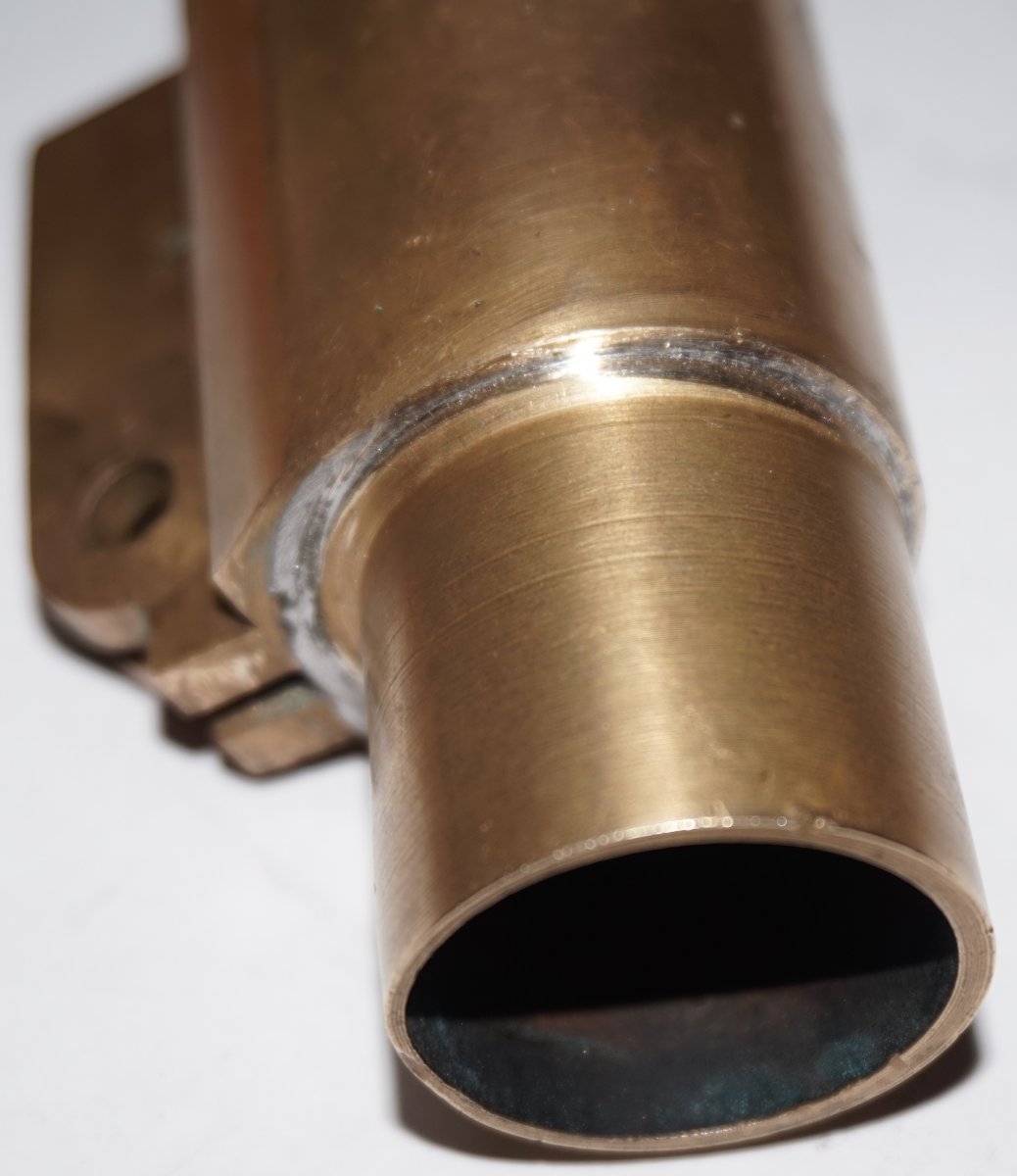

Завтулил.



По стволику осталась шлифовка под 4 калибр, выполнить паз во втулке под экстрактор, удлинить экстрактор, дождаться вторую деталь стволика.

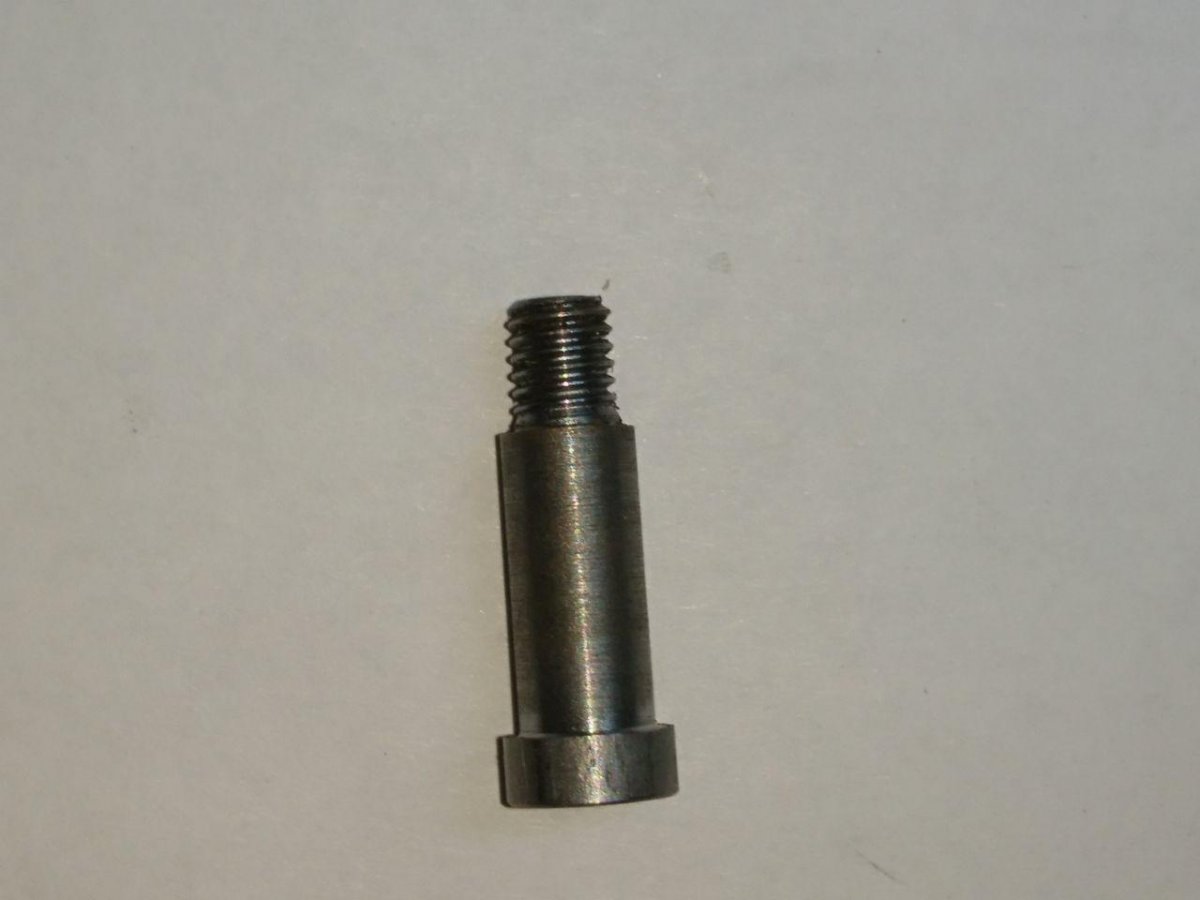

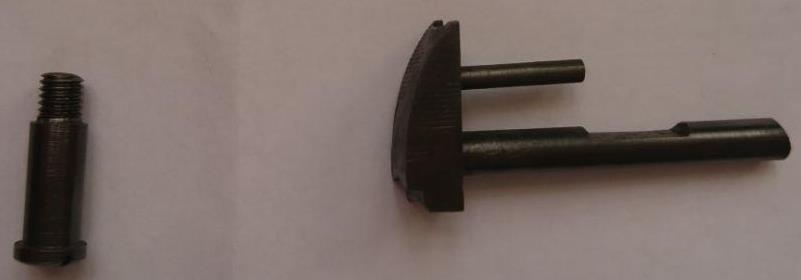

Заготовочка винта крепления ствола.

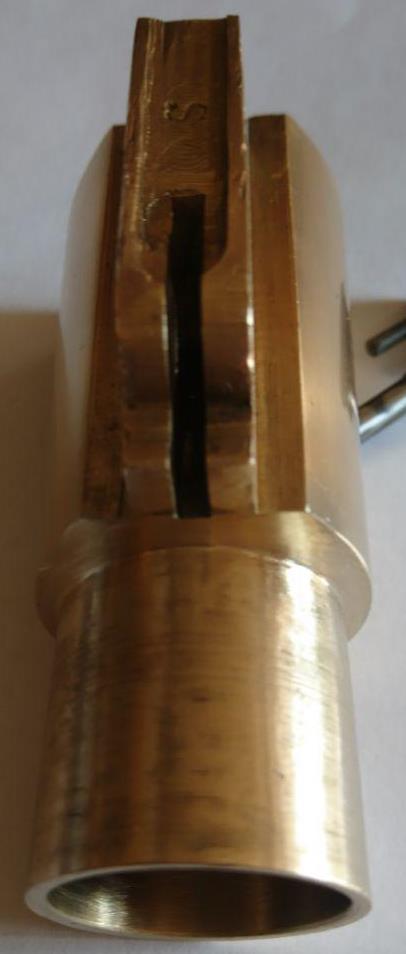

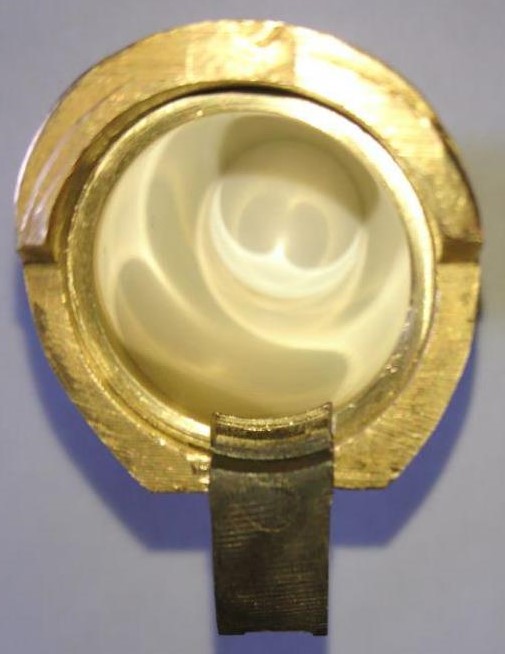

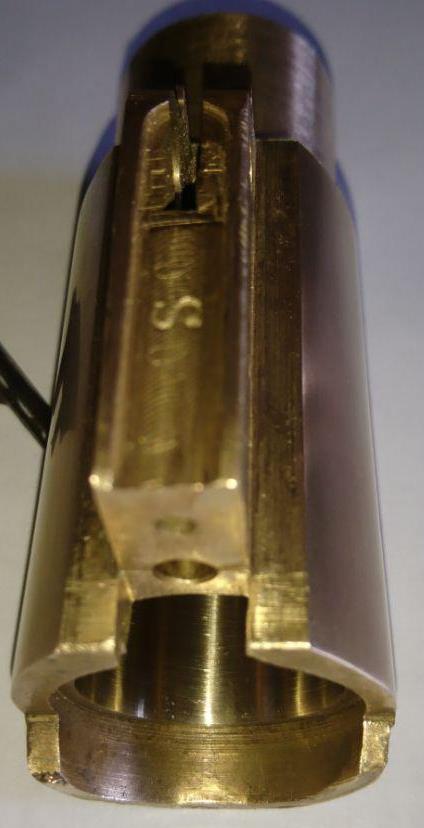

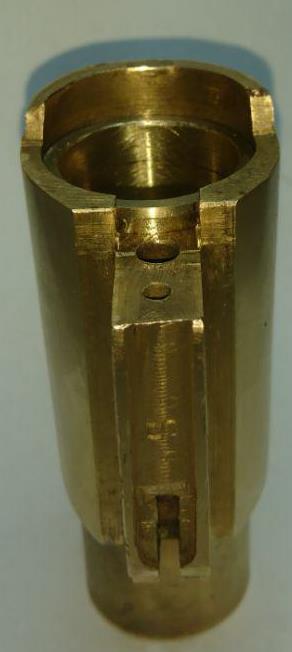

Приветствую. Сделал паз под экстрактор.

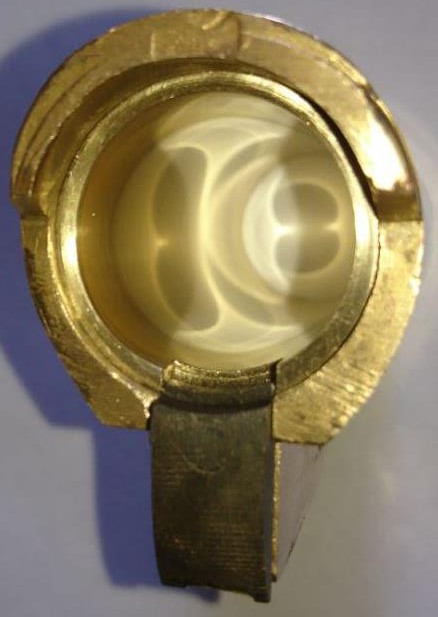

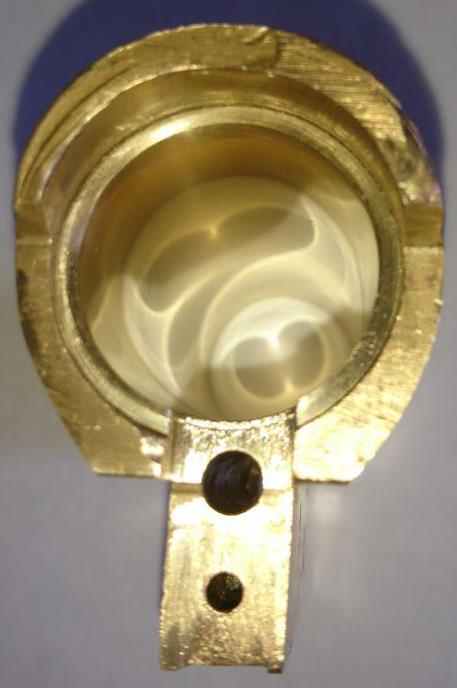

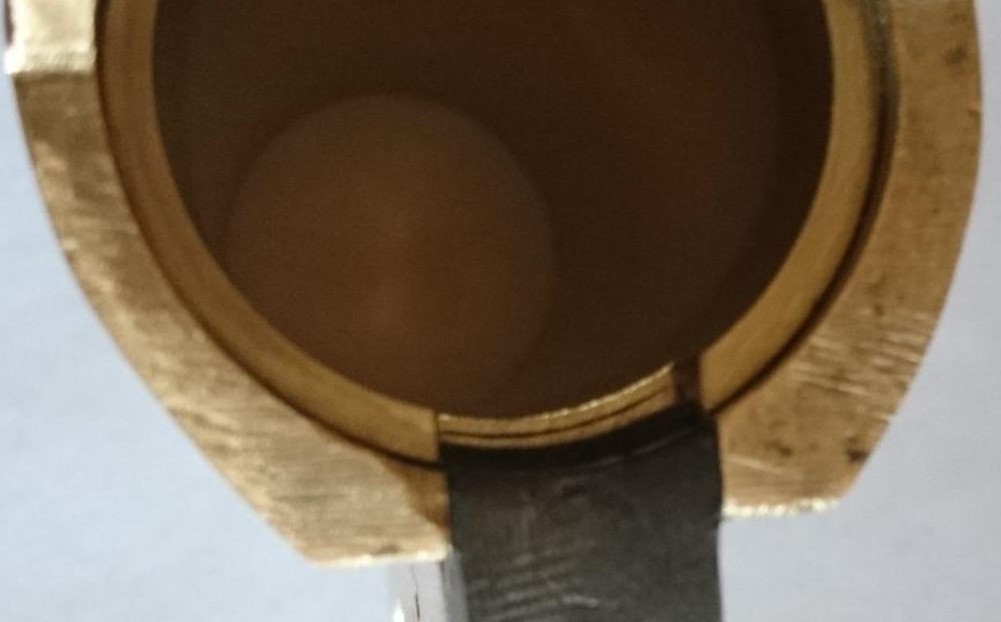

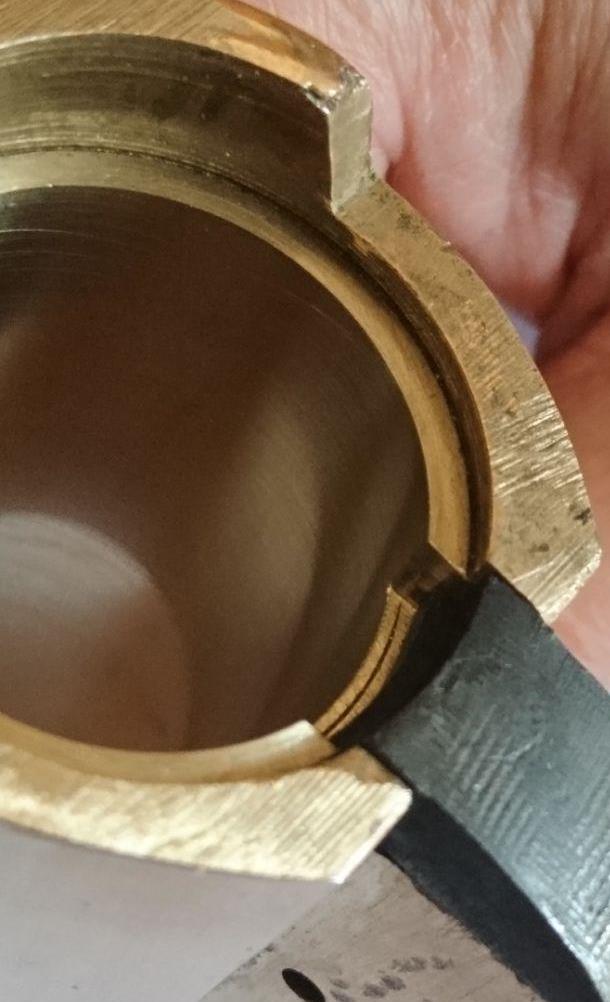

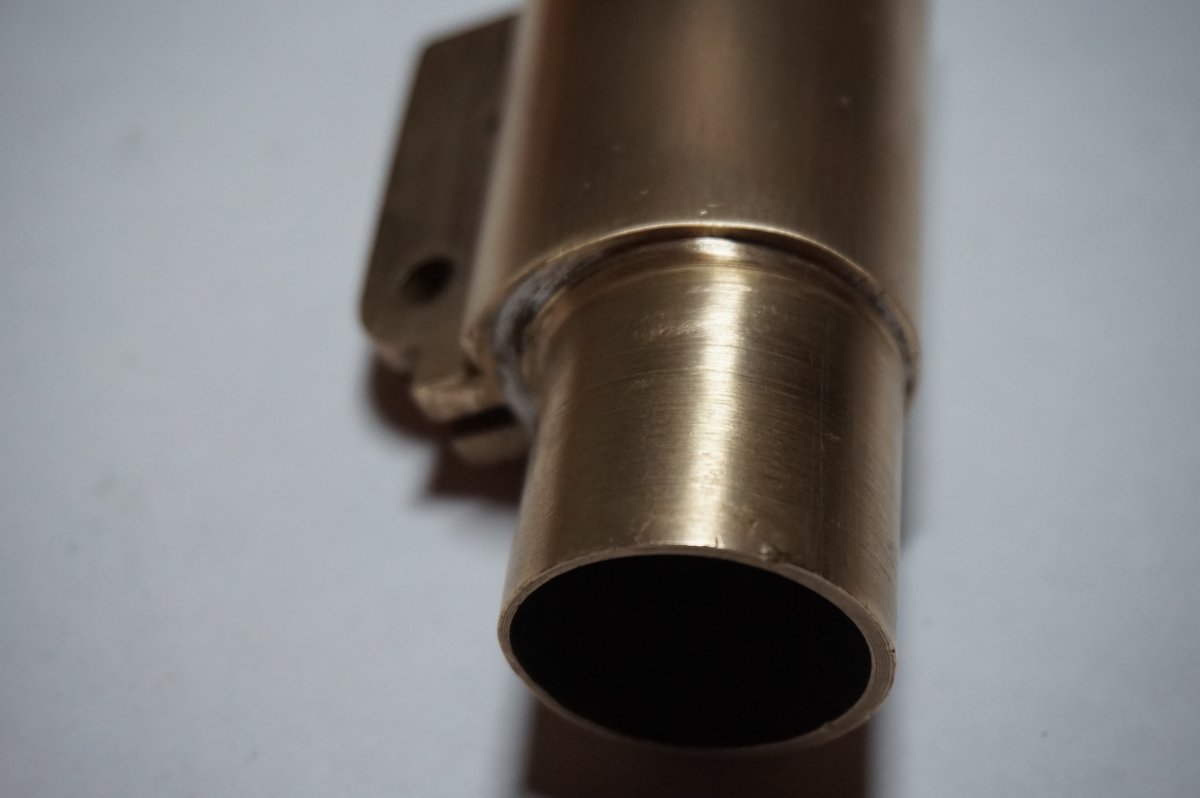

Внутреннюю поверхность шлифанул в размер, теперь там зеркало.

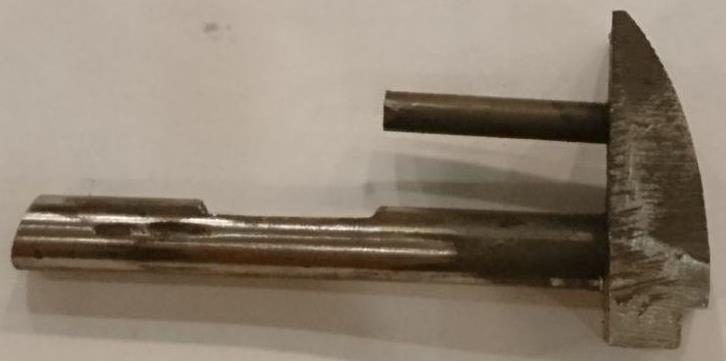

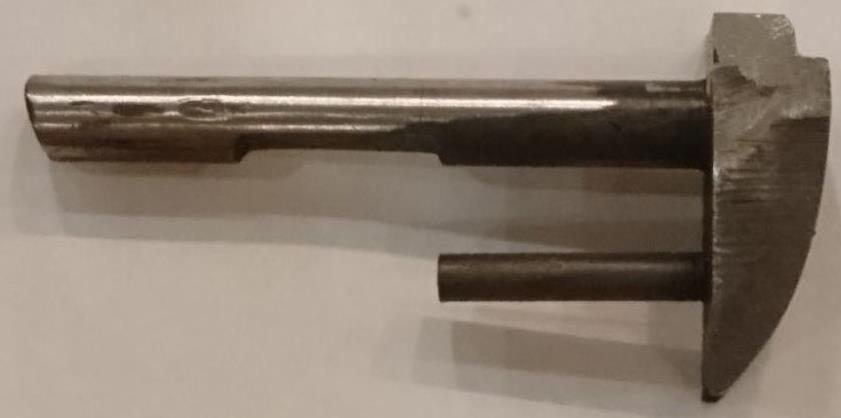

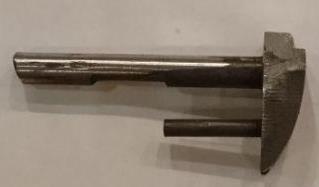

Экстрактор нужно удлинять, не достаёт до закраины гильзы.

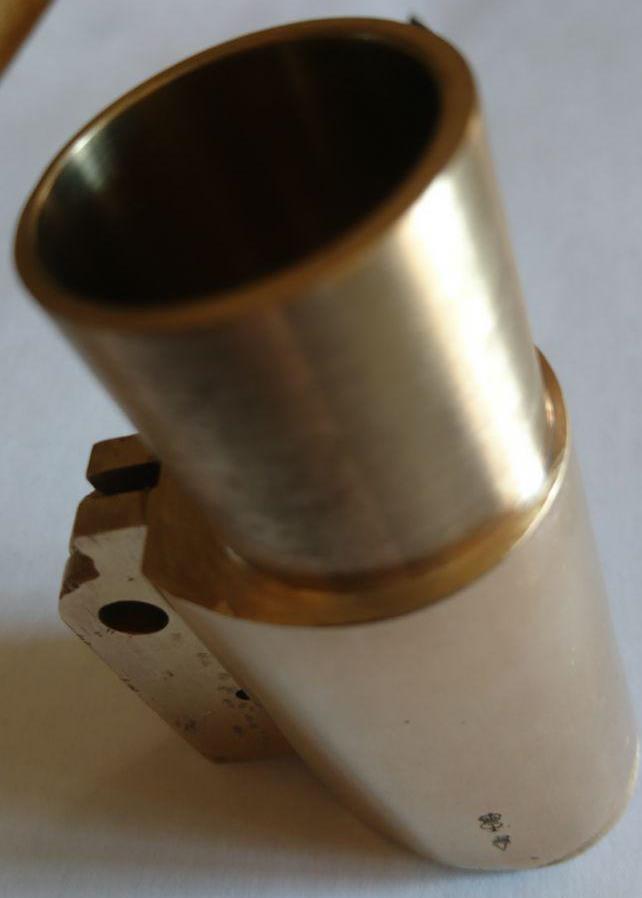

Убрал на стволике косяки токарных работ.

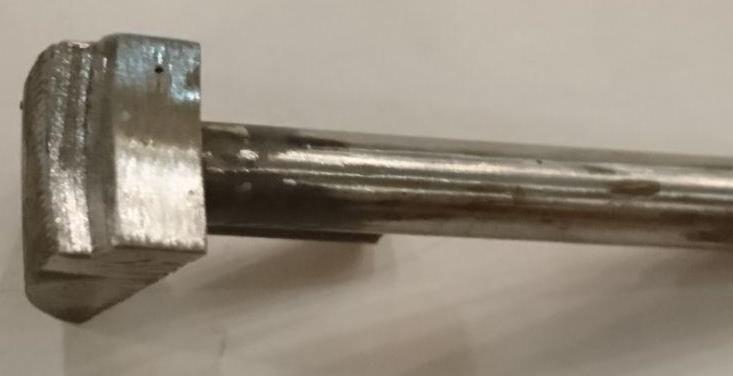

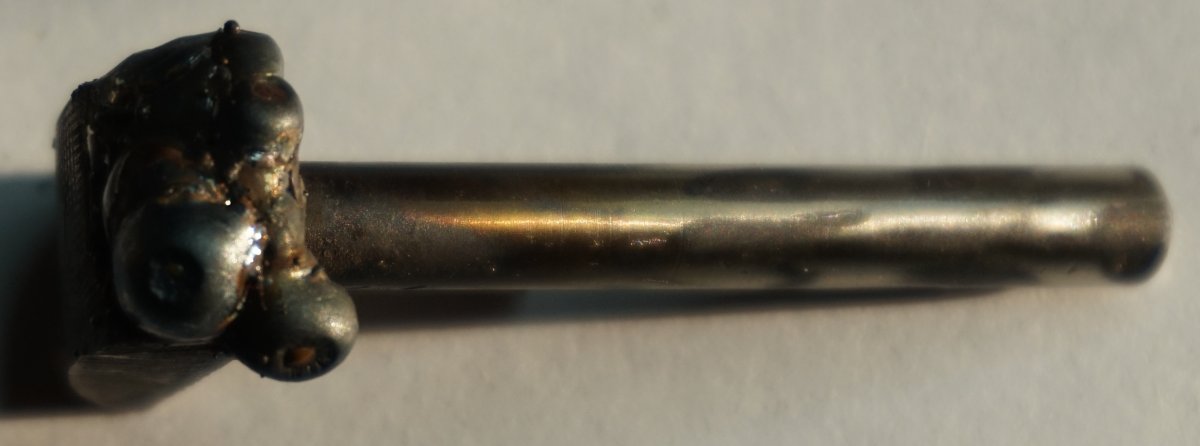

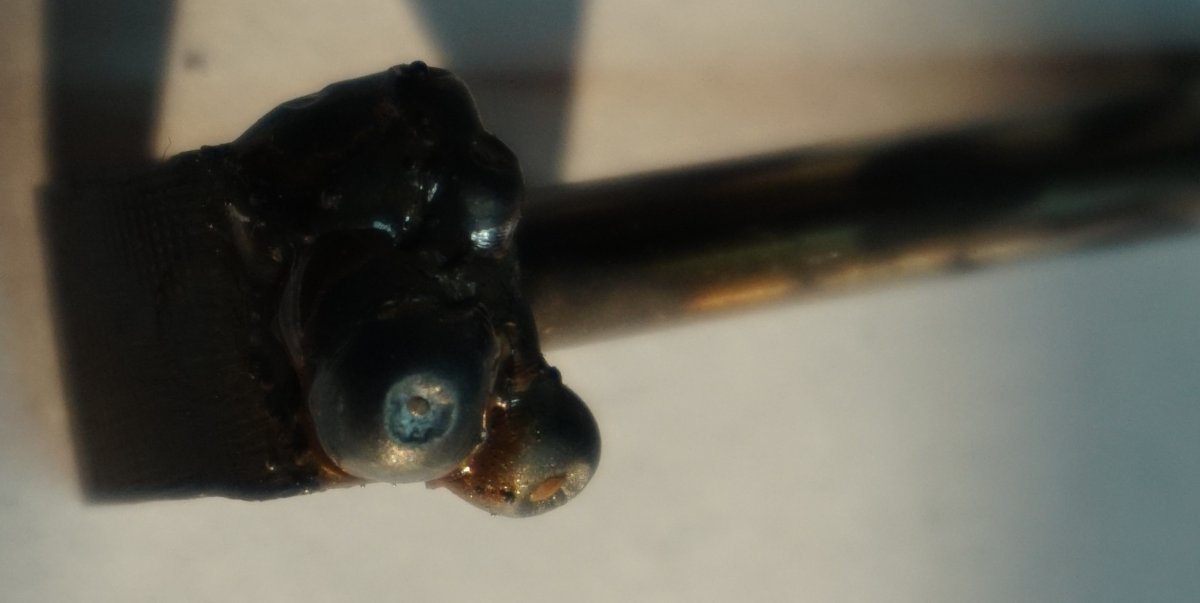

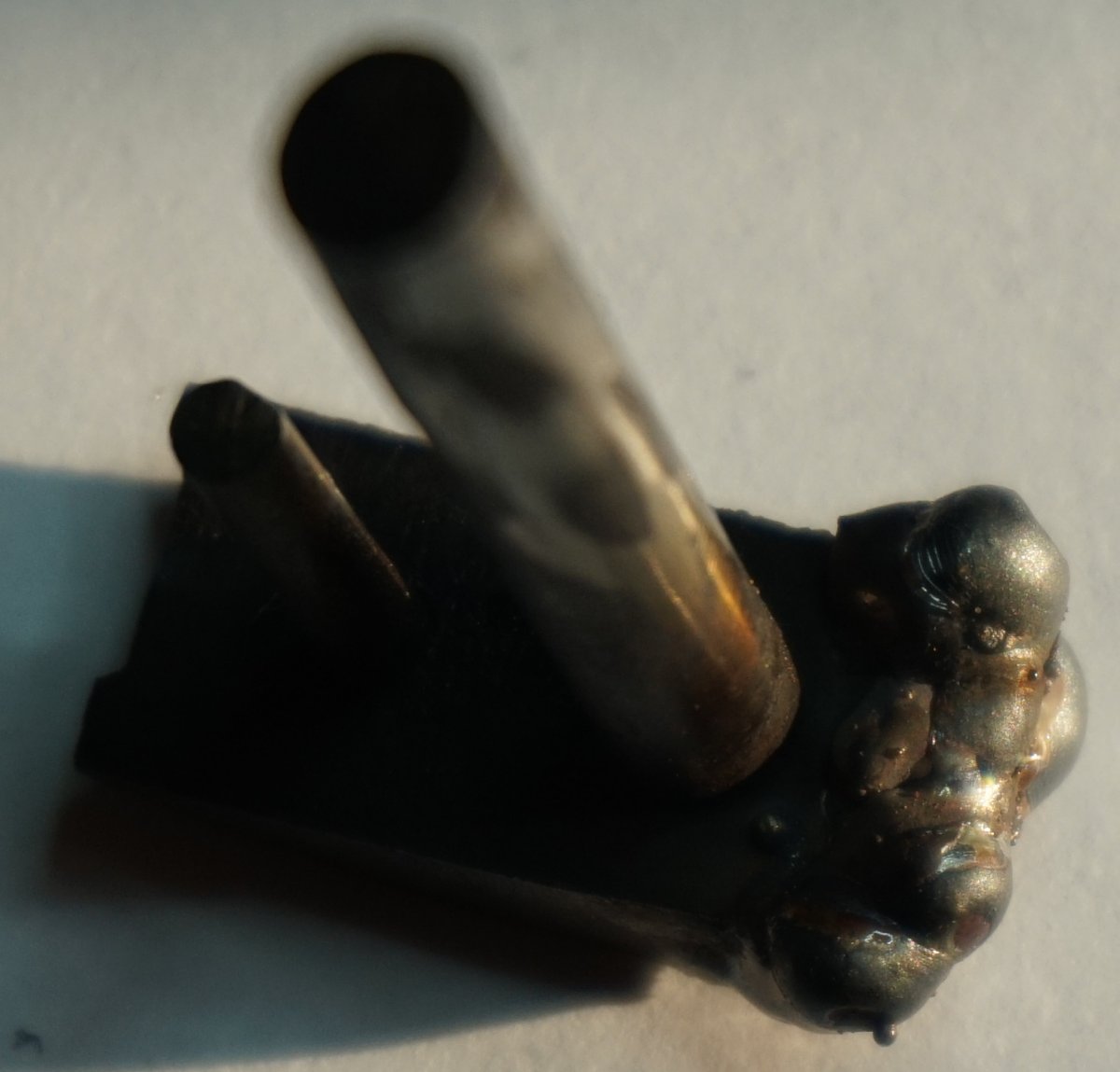

Наварил полуавтоматом экстрактор.

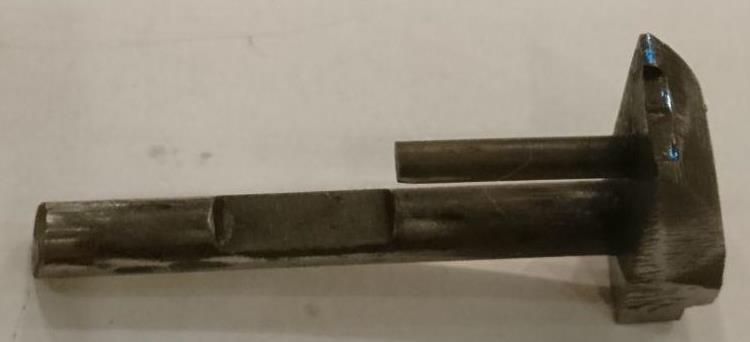

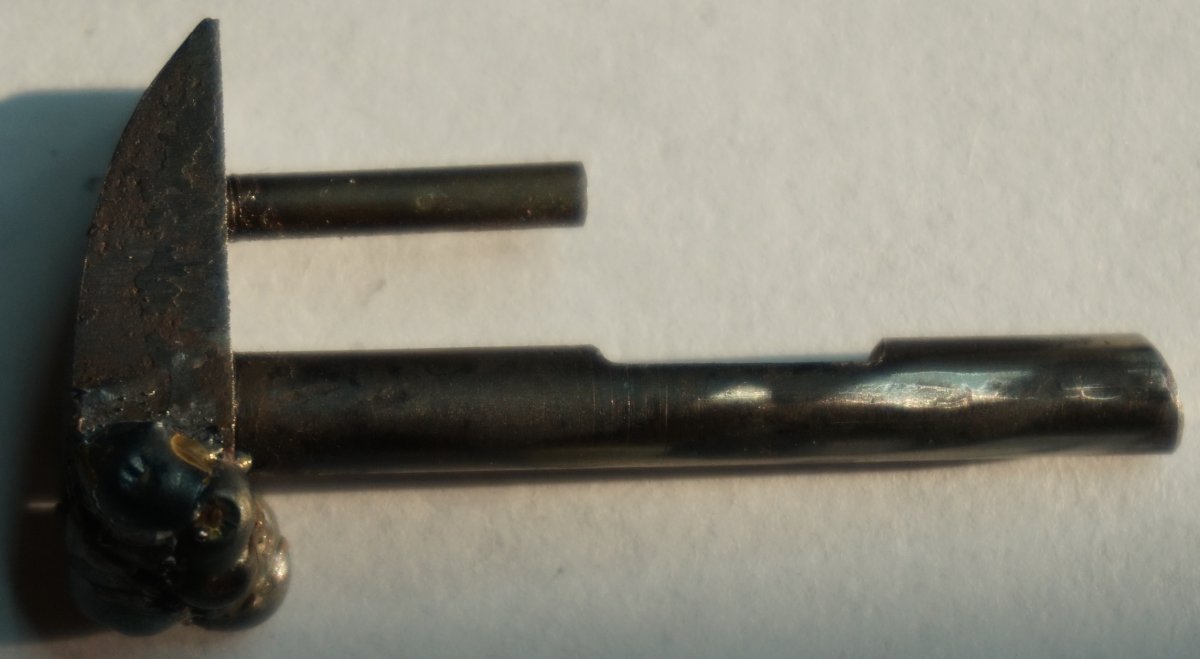

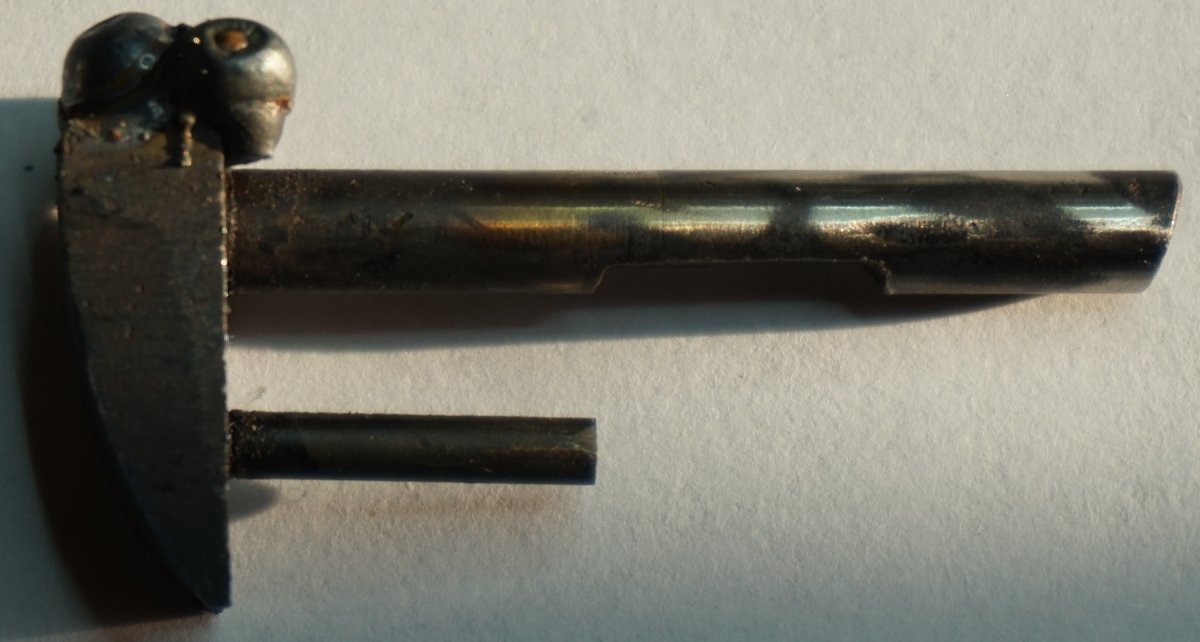

Придал после сварки форму экстрактору.

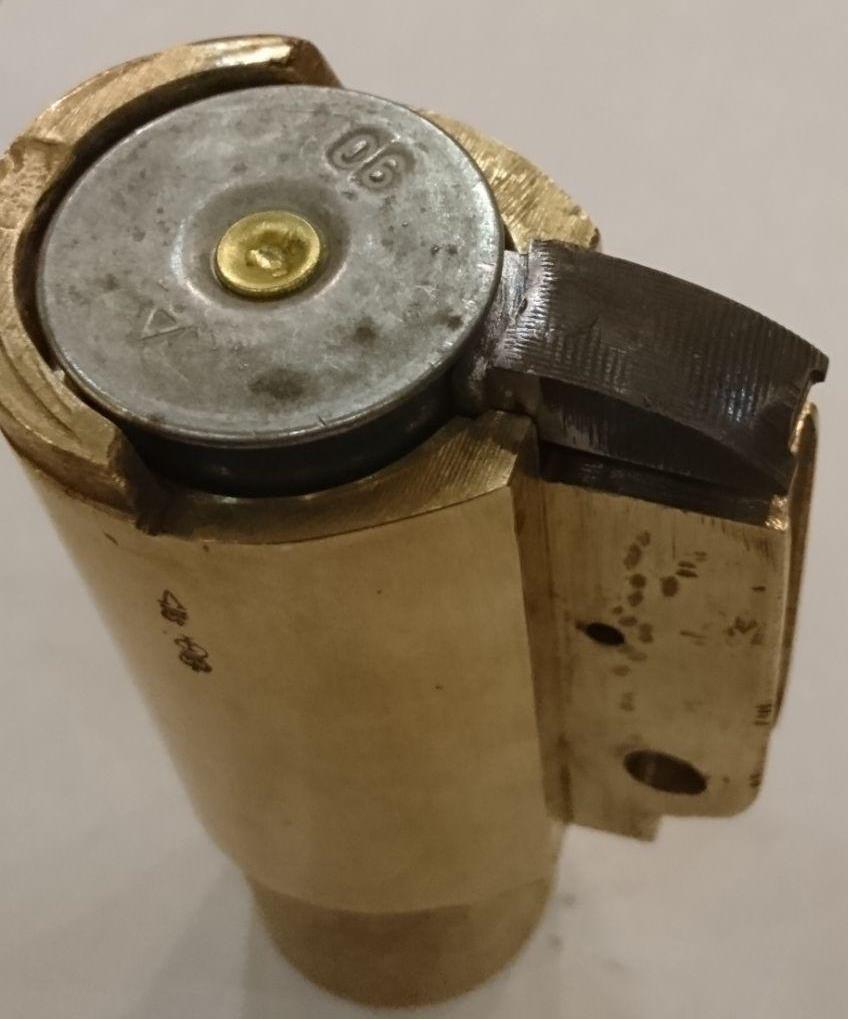

Примерил по месту.

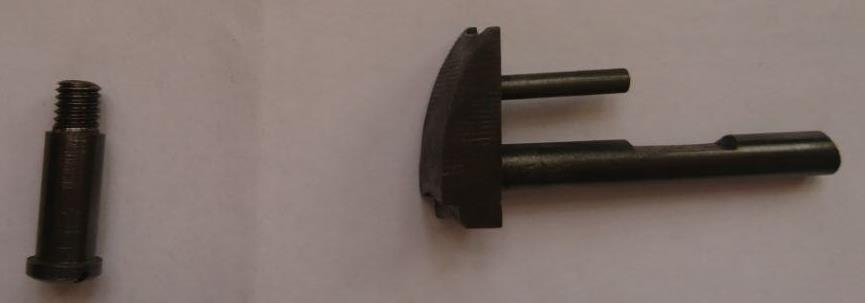

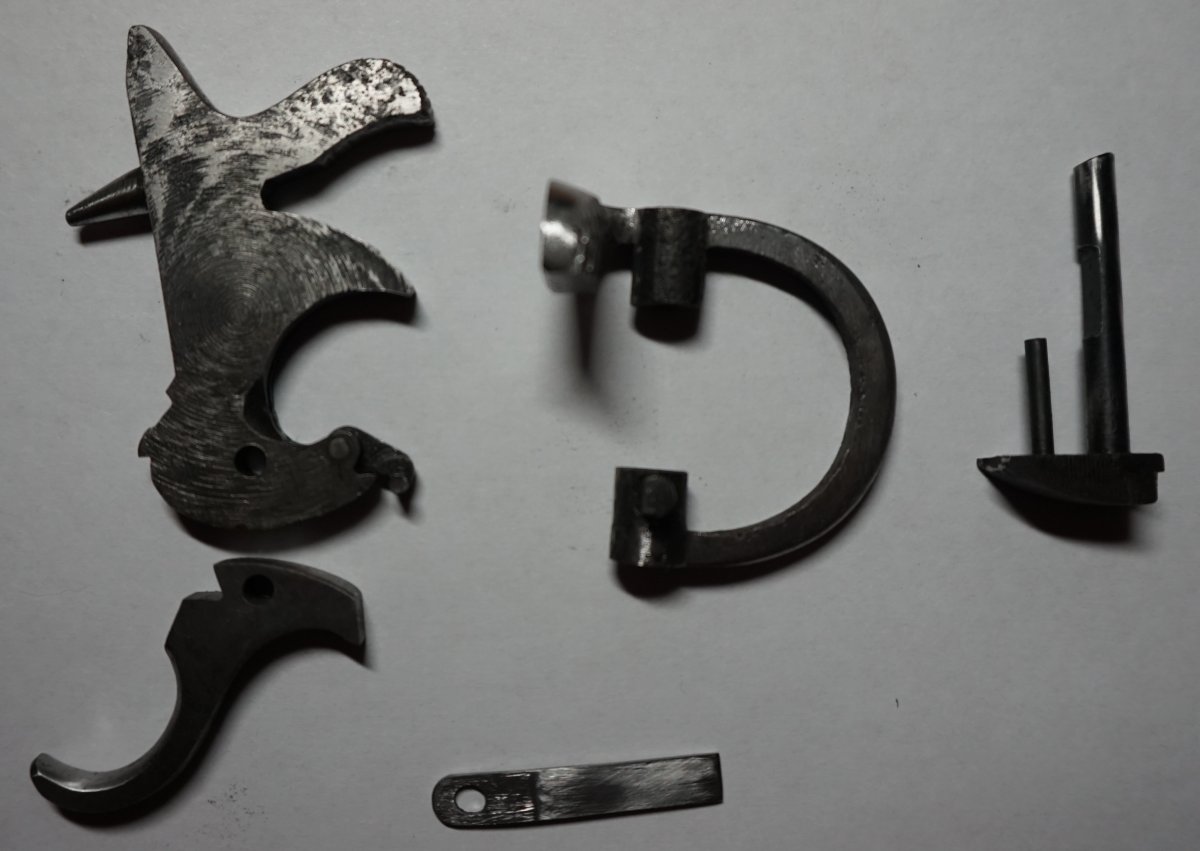

Приветствую. Подворонил детальки.



Остался последний штрих, но задержка за токарем.



Красотка будет.А трубу будете паять под оригинал?С ув.
