Скрыть объявление
Гость, а вы уже пробовали что-то продавать или покупать на нашем аукционе?

82, 132, 280, 300мм боеприпасы гвардейских миномётных частей(РККА)

Тема в разделе "ВОПы", создана пользователем Чёрный Швед, 25 апр 2017.

  1. Чёрный Швед

    Чёрный Швед Правый Сектор

    Рейтинг:
    2
    Отзывов:
    7
    Лоты
      на продаже:
    0
      проданные:
    8
    Сообщения:
    3.093
    Адрес:
    Восточный Фронт

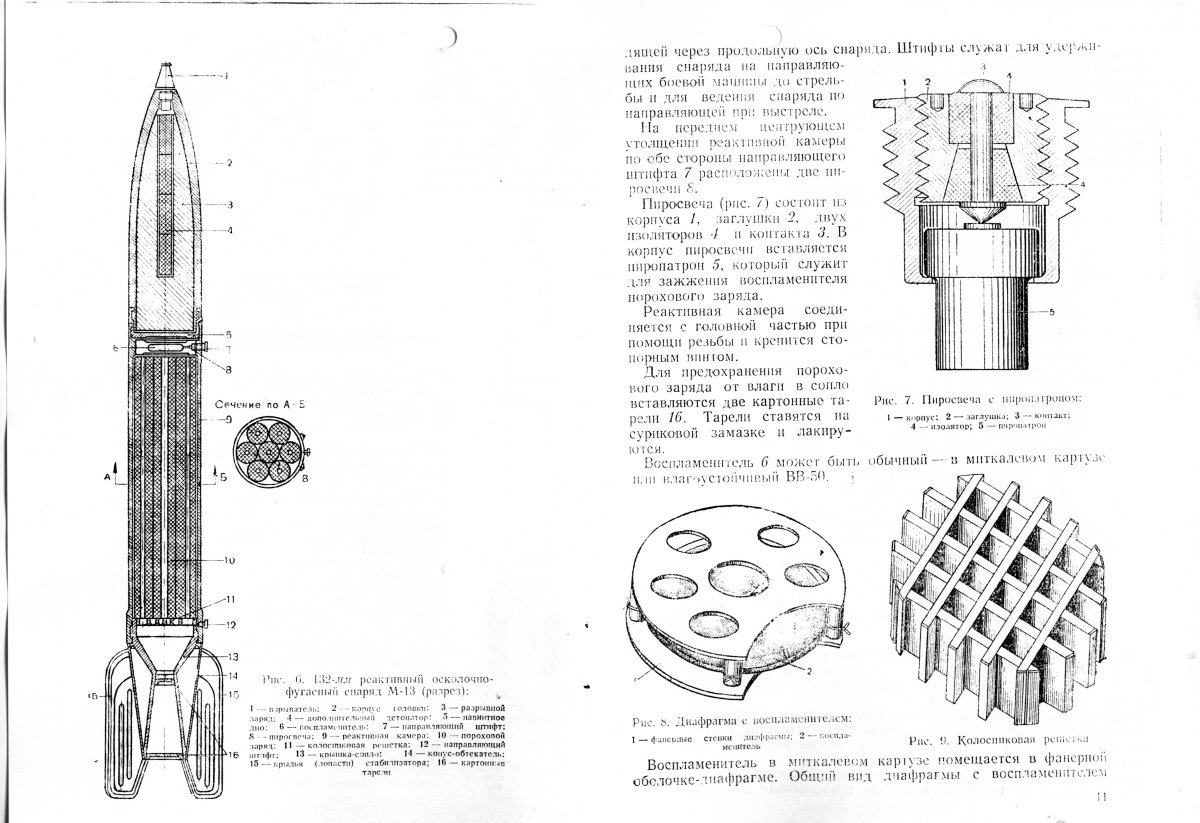

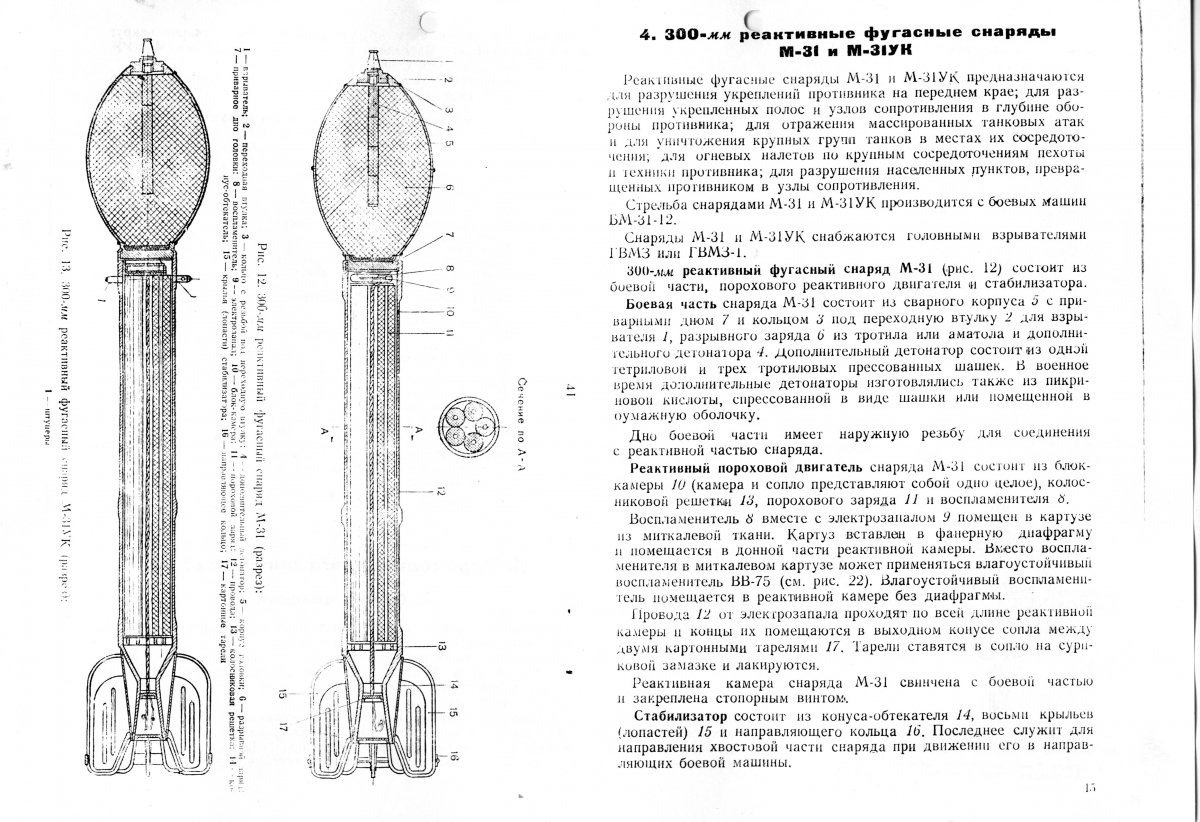

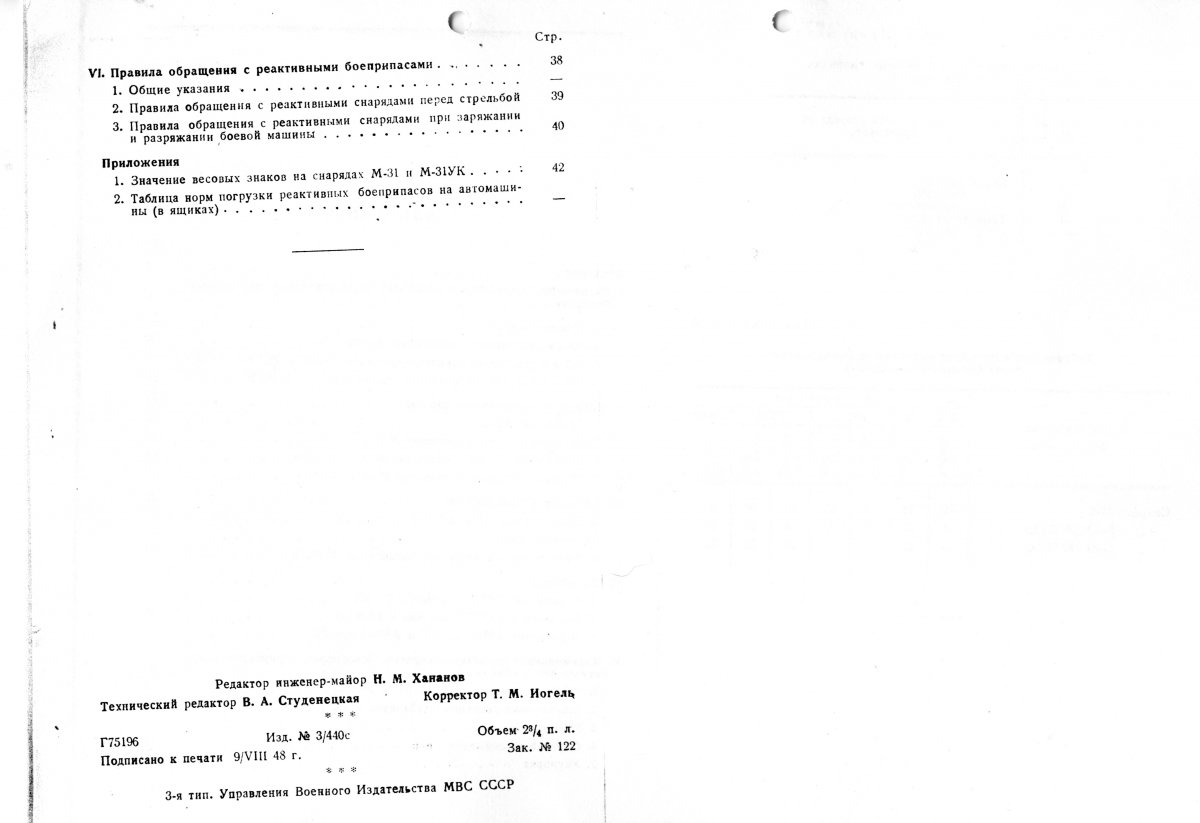

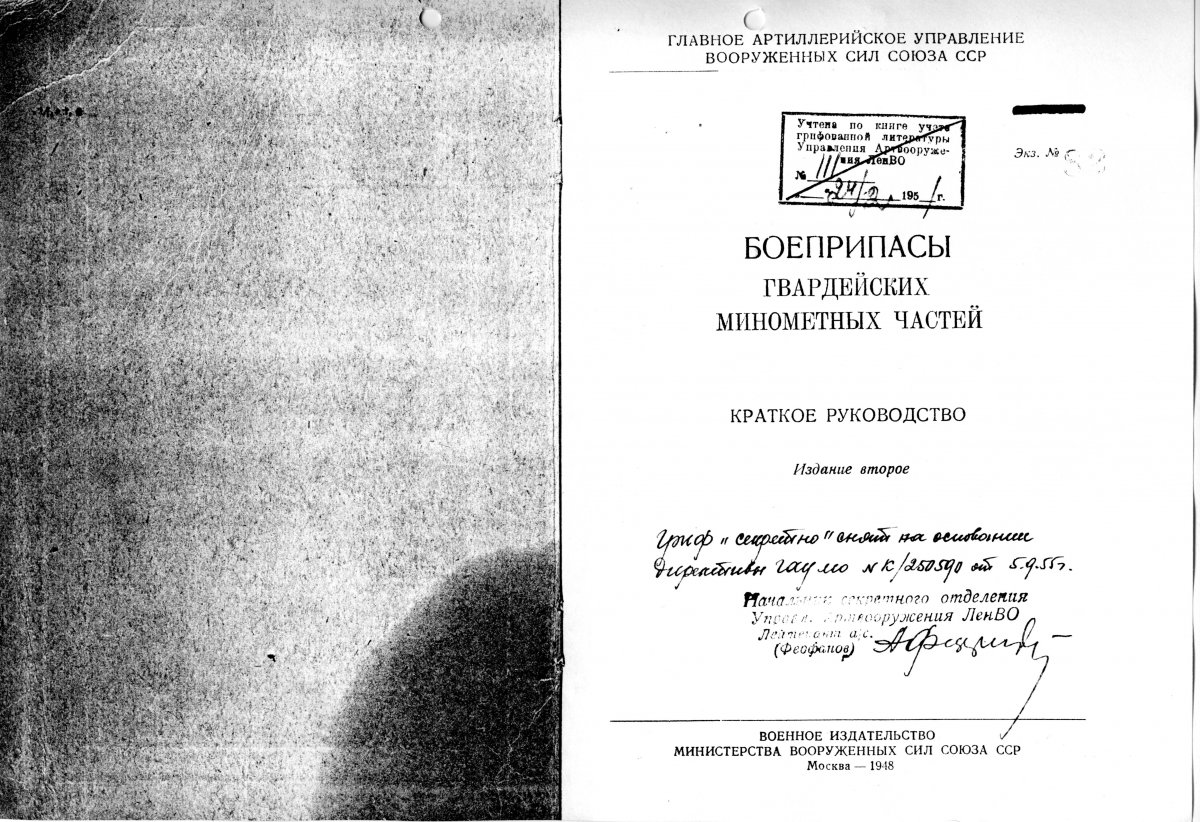

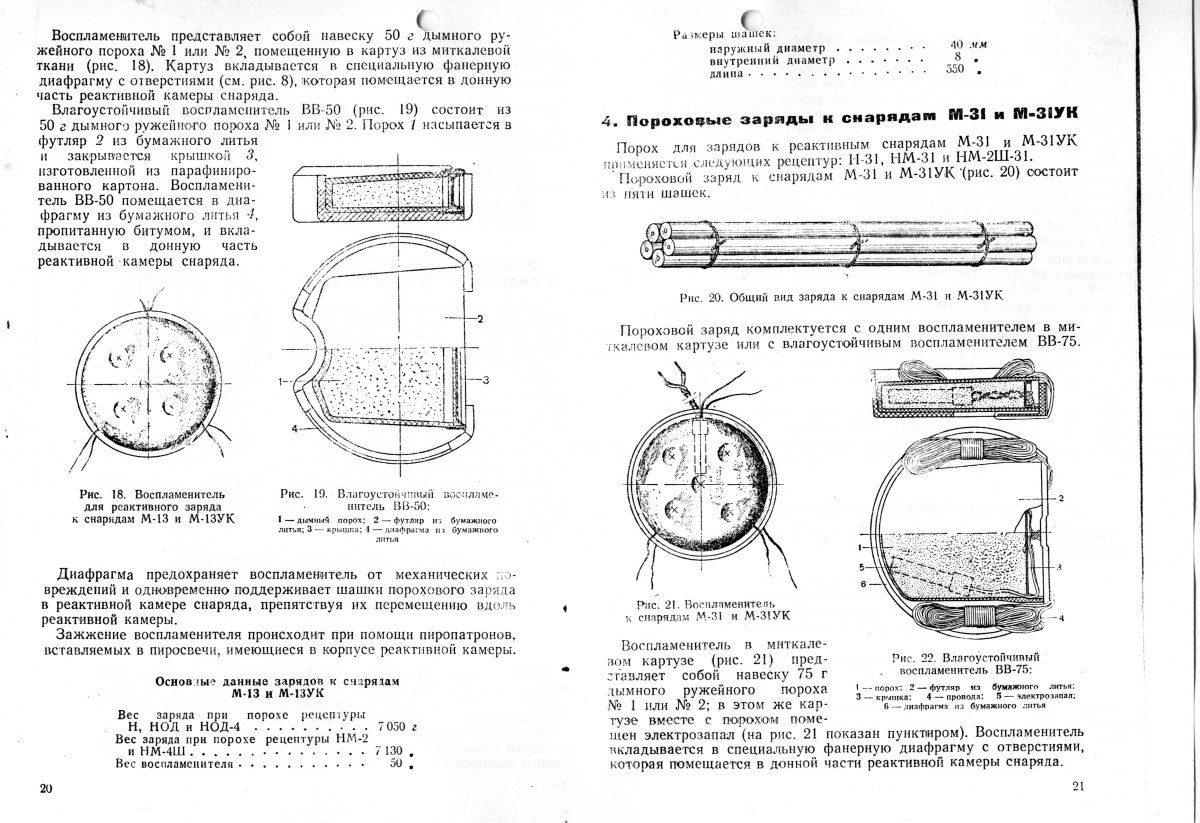

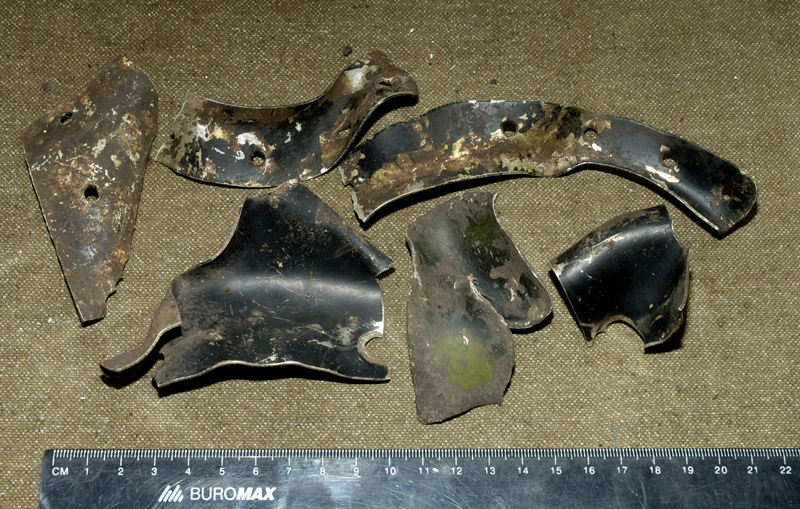

    Тема по матчасти РС земля - земля РККА.

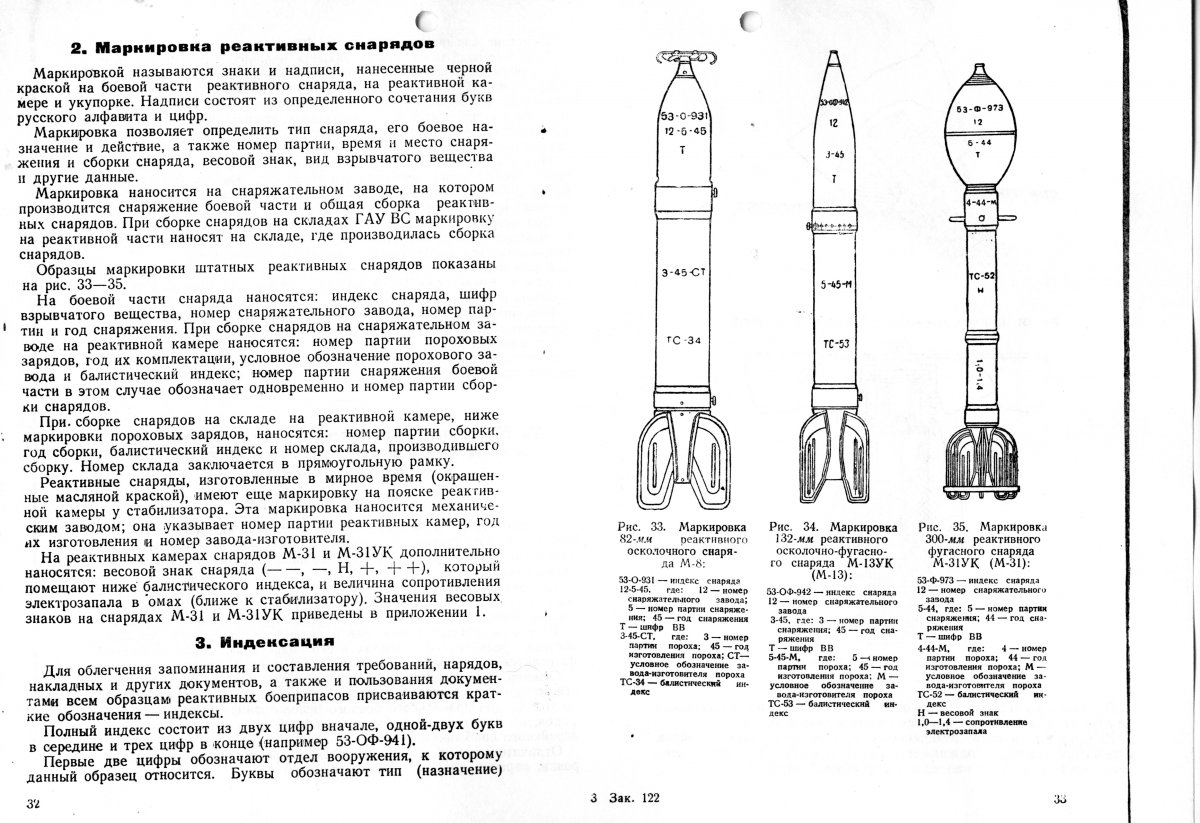

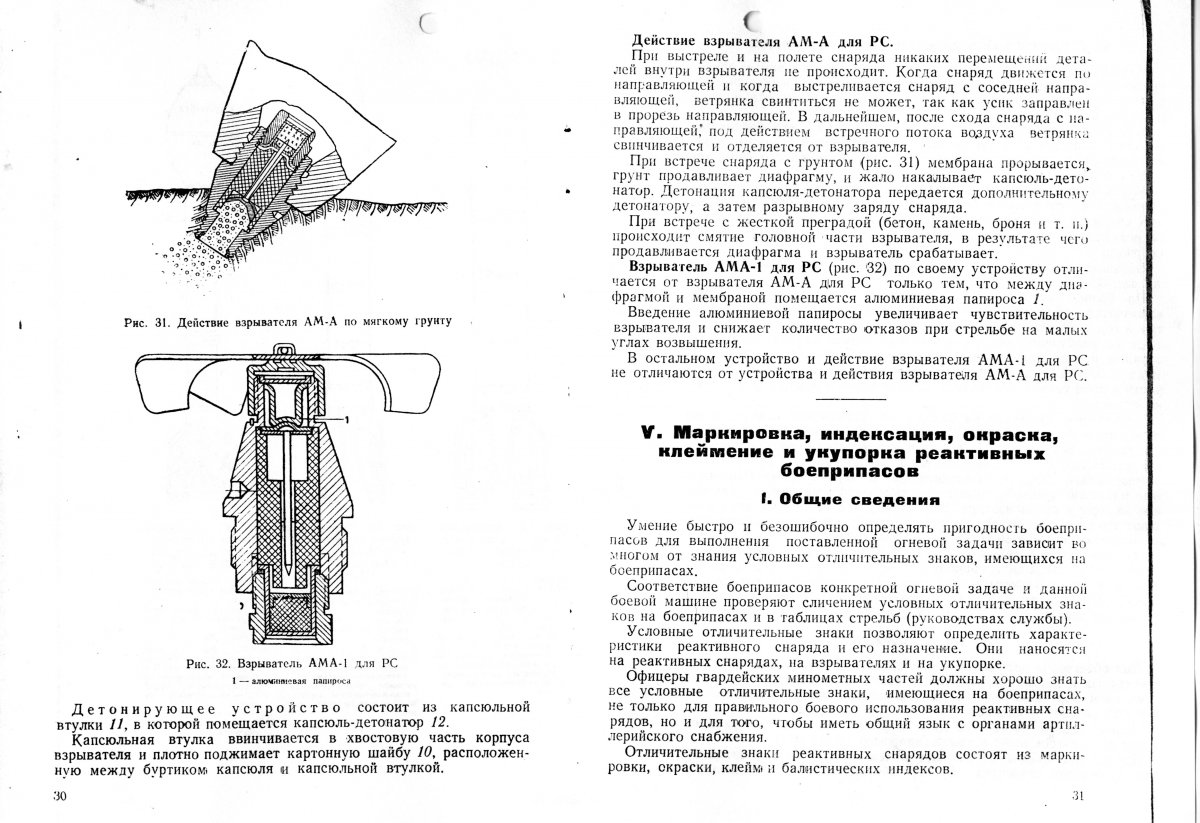

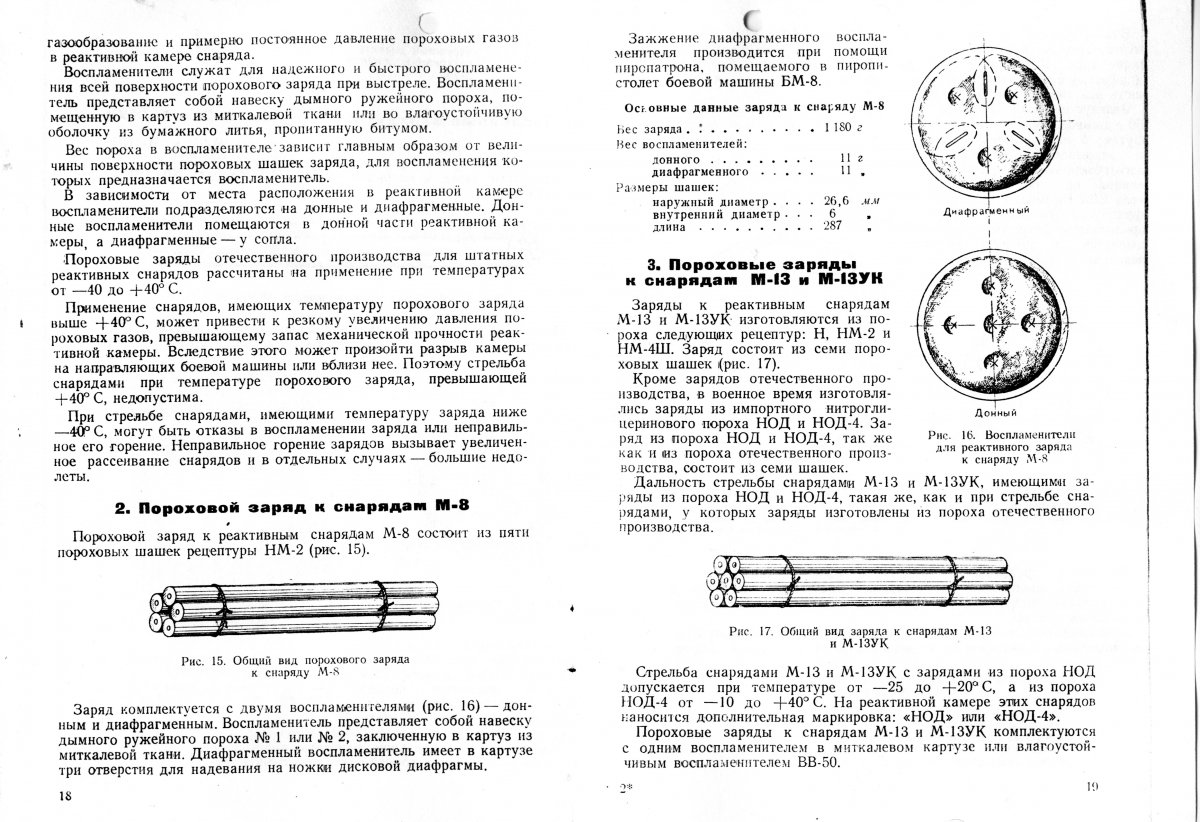

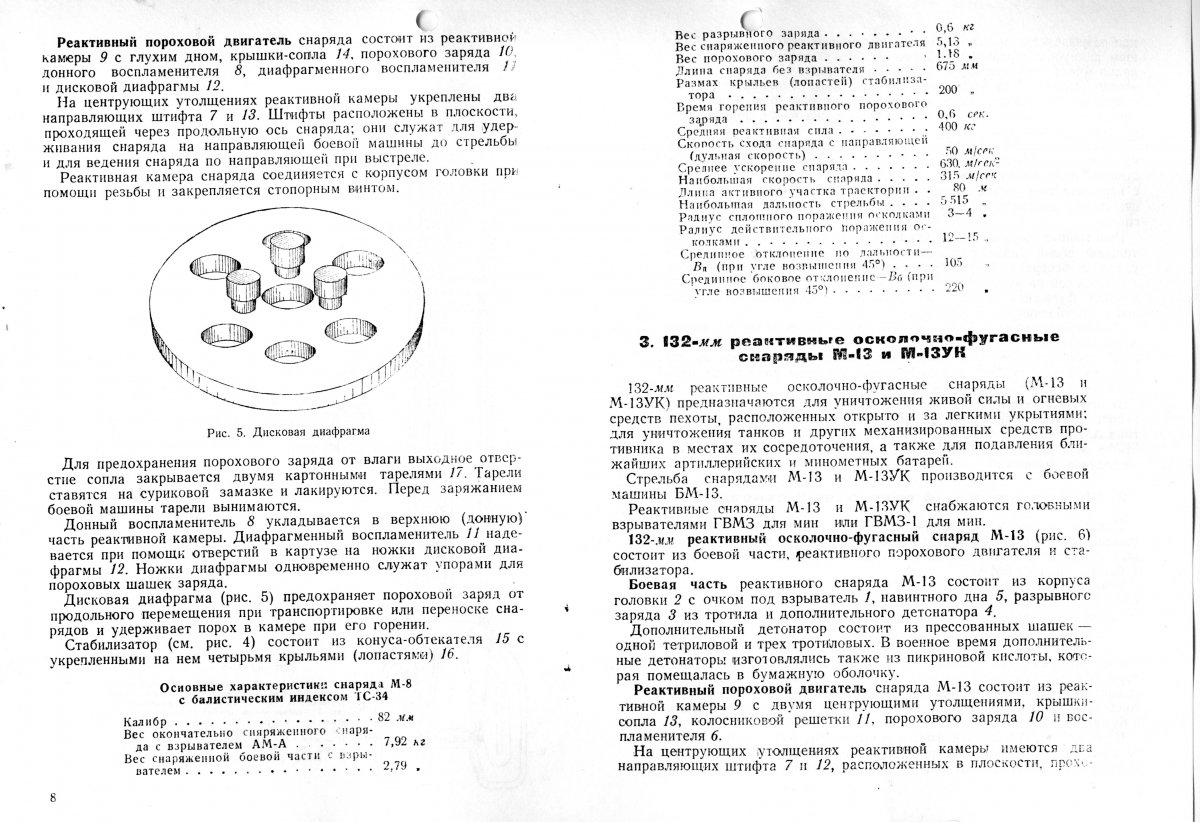

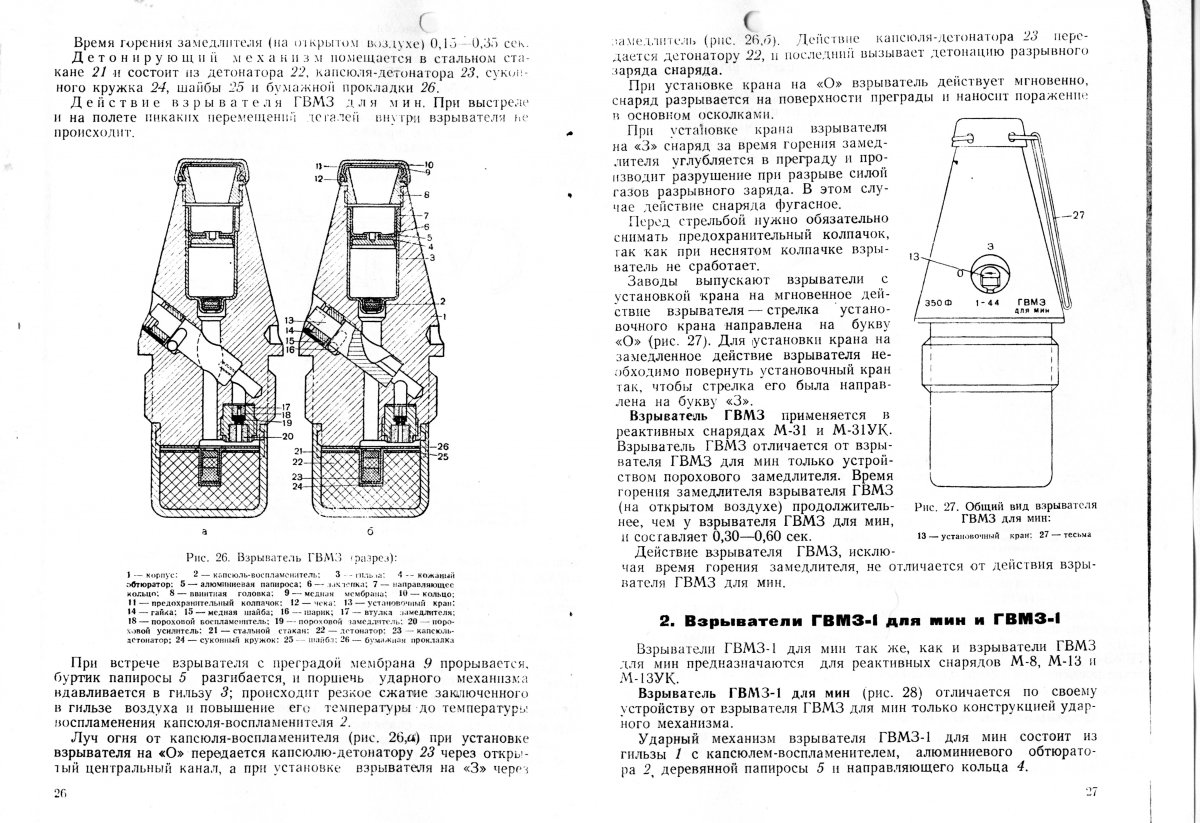

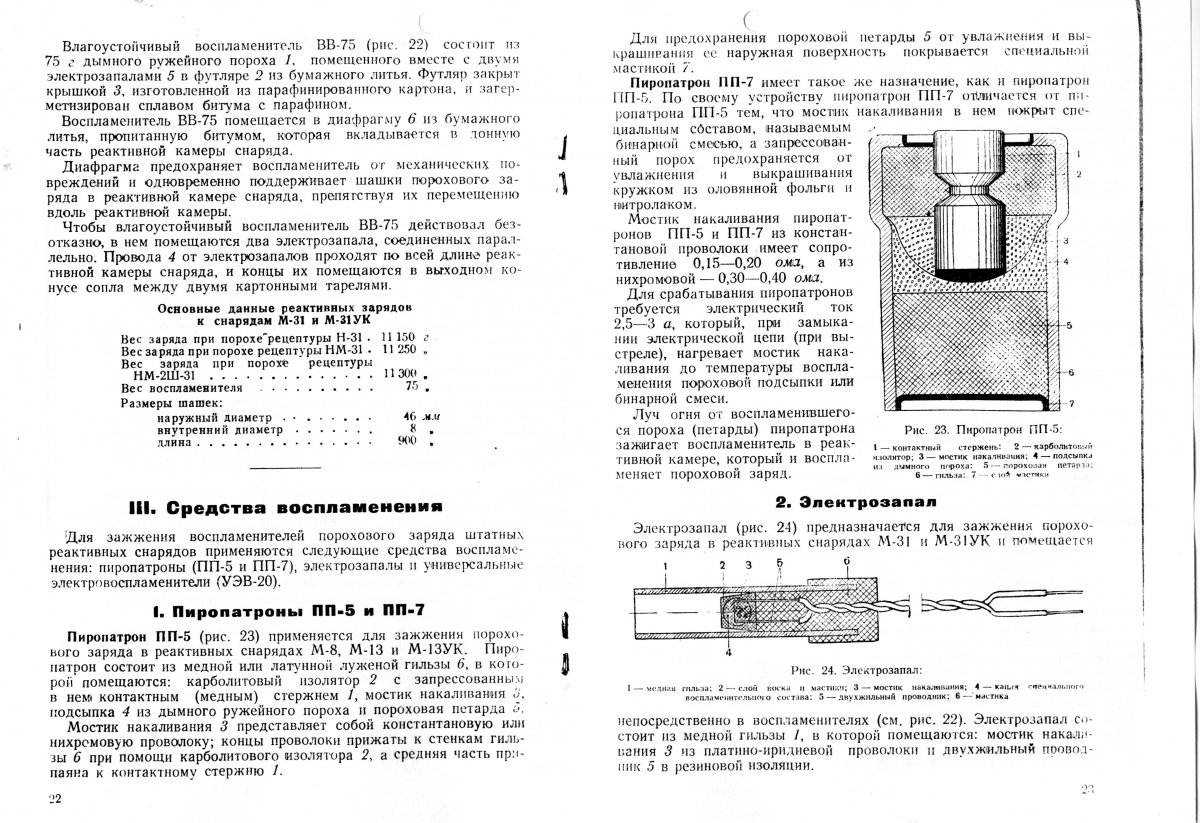

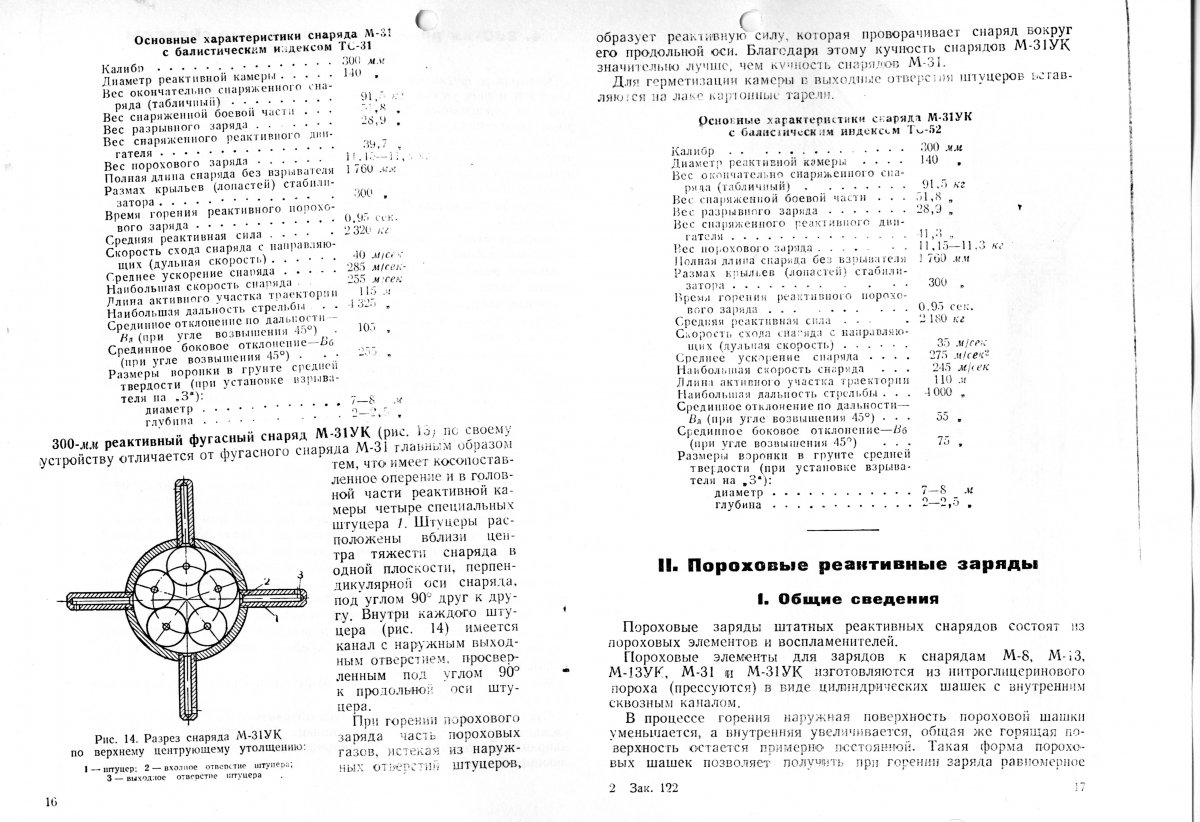

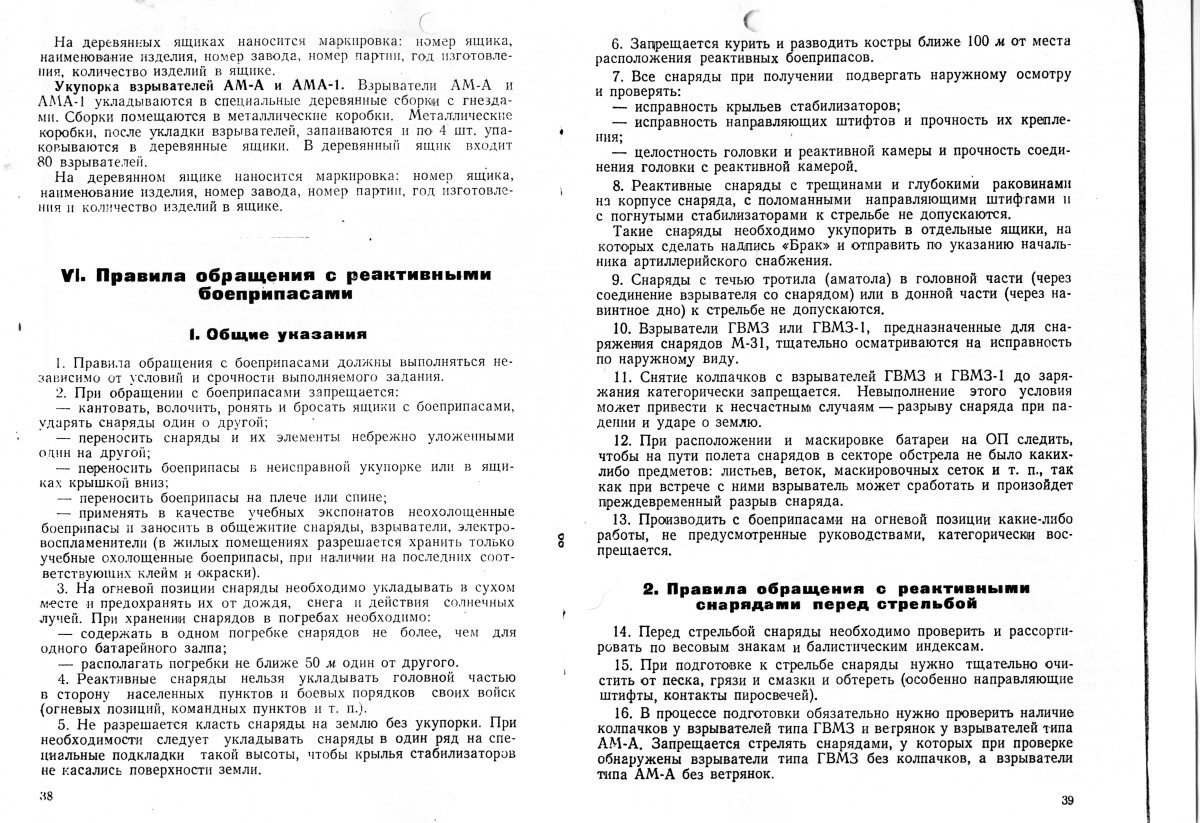

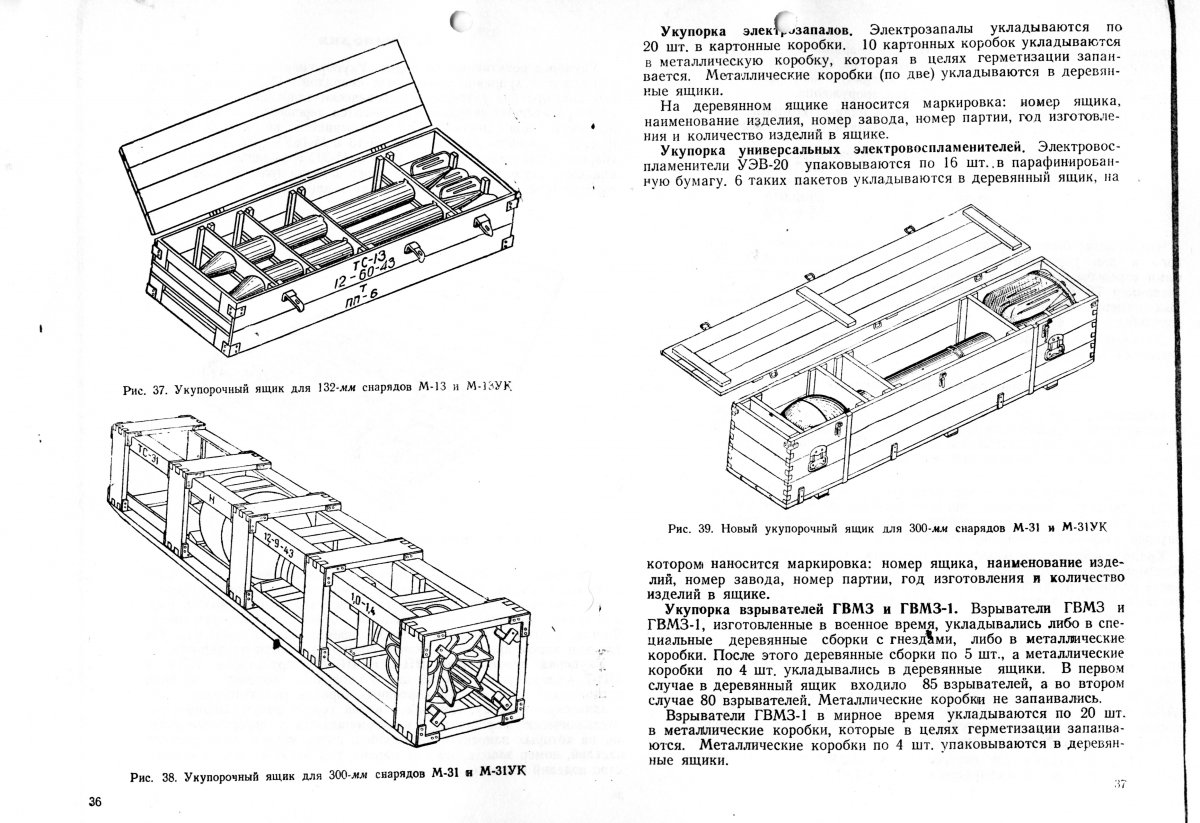

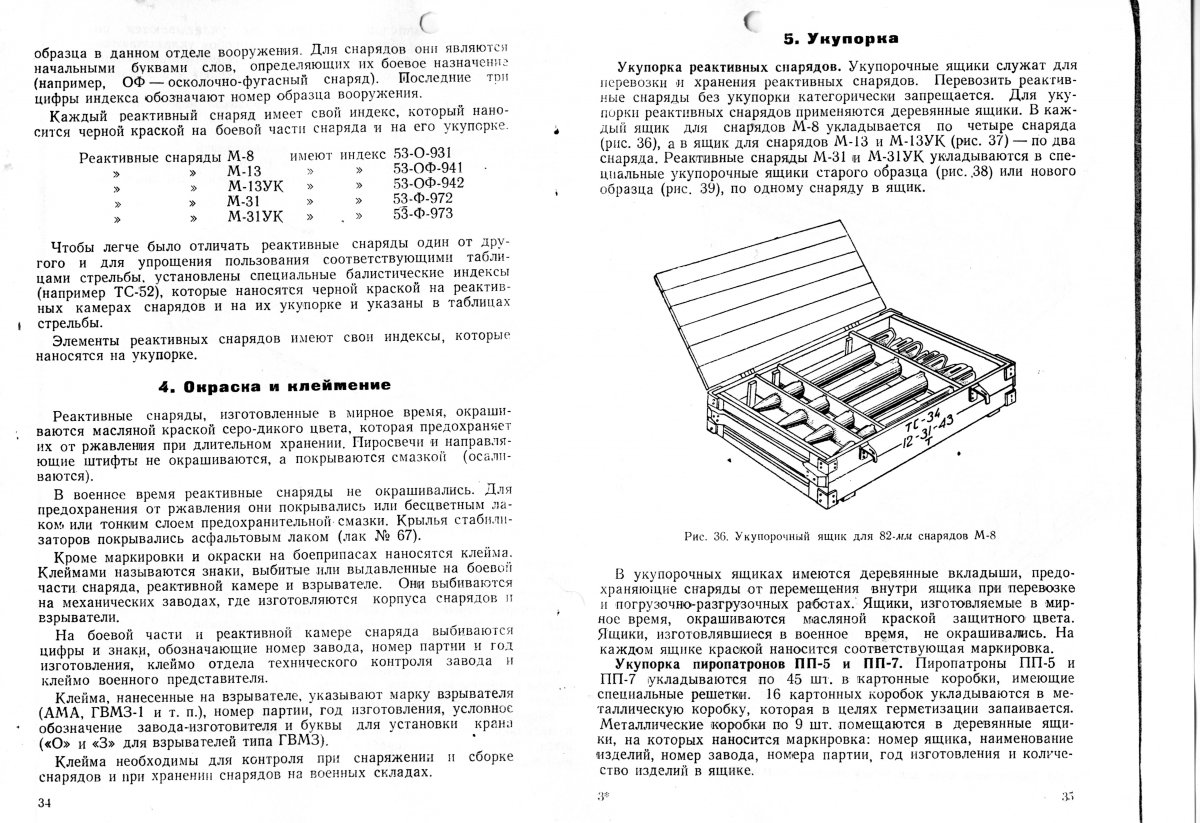

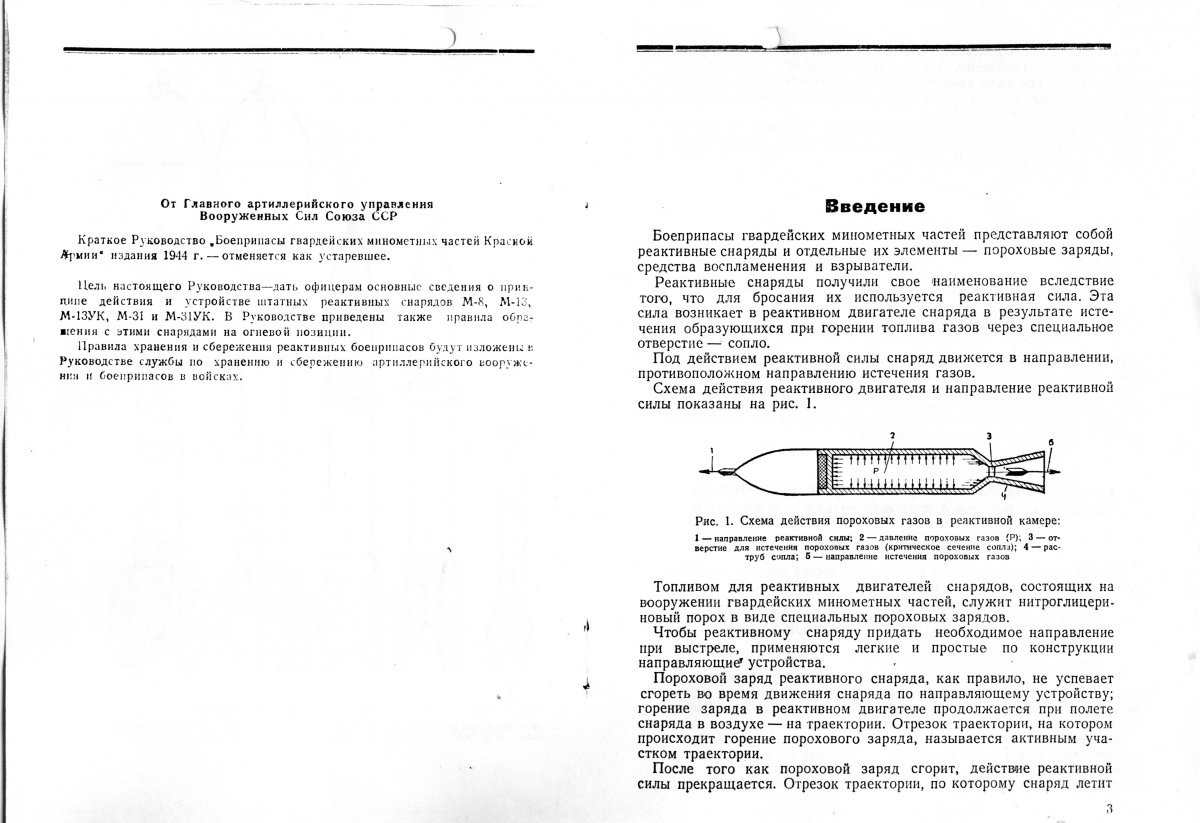

    Для начала послевоенная книжка по основным типам - 82,132,300 мм

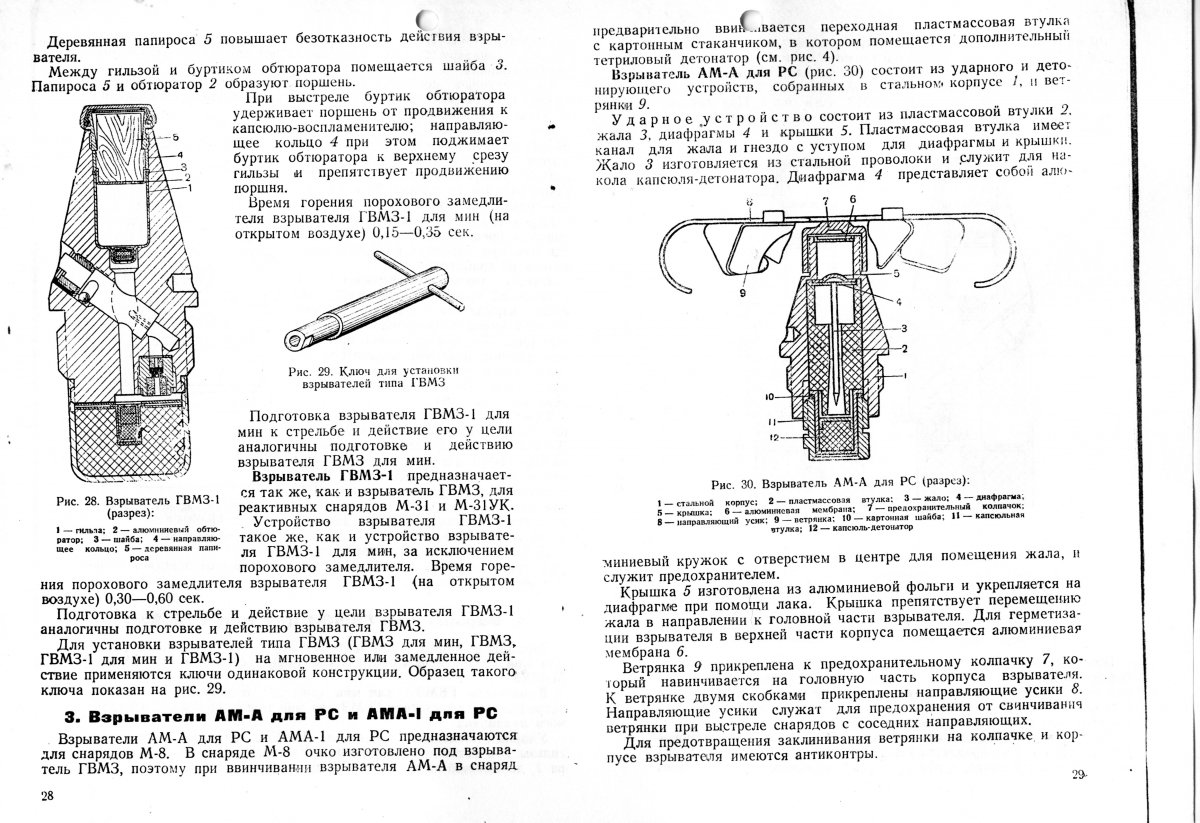

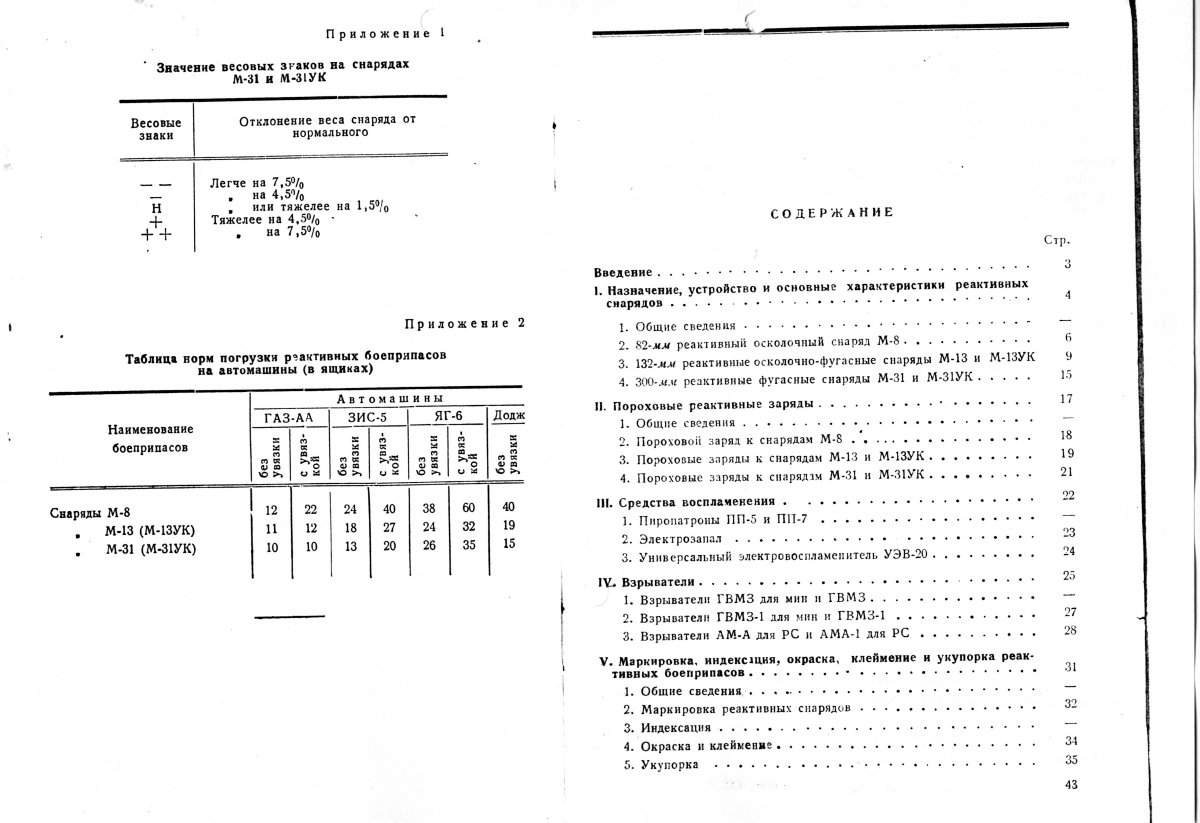

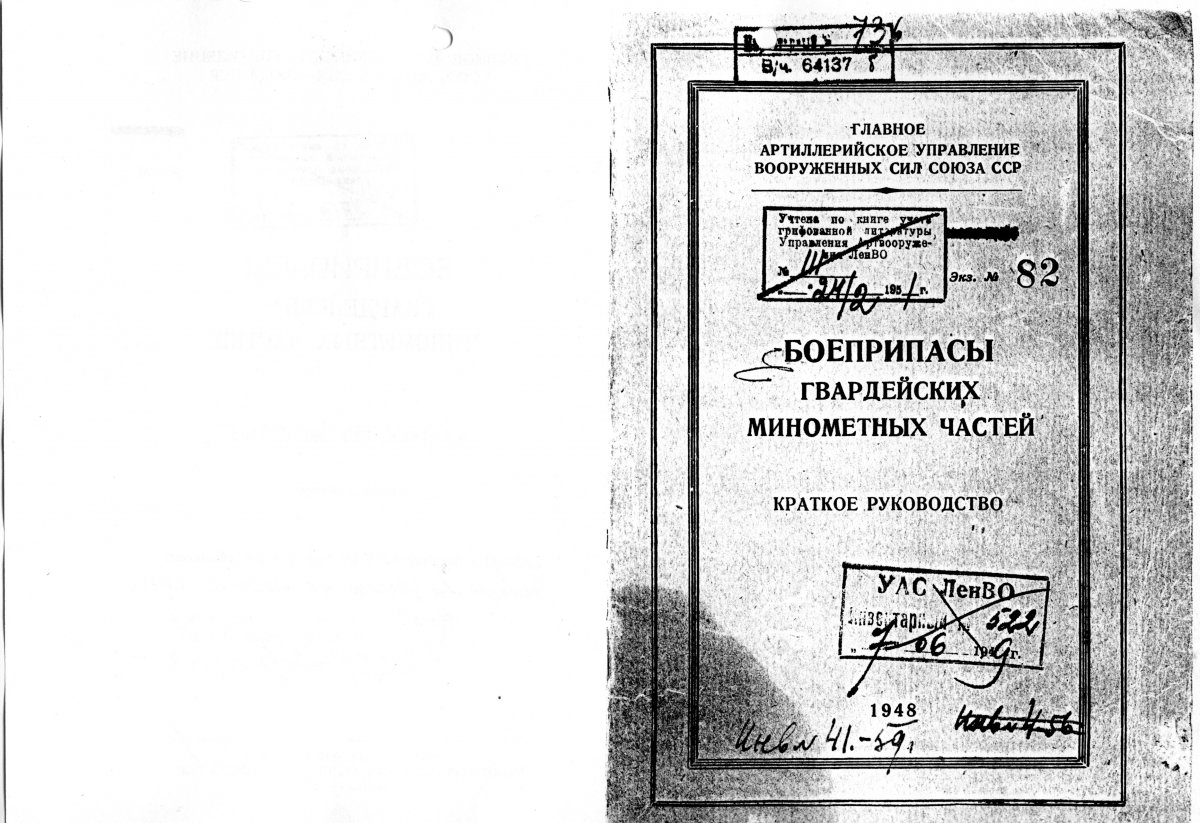

    img039.jpg img040.jpg img041.jpg img042.jpg img043.jpg img044.jpg img045.jpg img046.jpg img047.jpg img048.jpg img049.jpg img050.jpg img051.jpg img052.jpg img053.jpg img054.jpg img055.jpg img056.jpg img057.jpg img058.jpg img059.jpg img060.jpg img061.jpg img062.jpg

    Последнее редактирование: 25 апр 2017
    Greeek, Flint SS, Lakki и 11 другим нравится это.
  2. Интересные лоты

    Интересные лоты

    1. Эдельвейс, нашивка горнострелковых немецких частей.
      1100 грн.
    2. Продам карабин охотничий Вулкан ТК калибр 5,45 х 39 . Продажа только через разрешительную систему. "...
      95000 грн.
    3. фото обратки если нужно по запросу укрпочта+ 30 грн
      70 грн.
    4. шкатулка старая, к сожалению есть трещина на основании, отсутствует один крючок ключика от замка нет...
      9 грн.
    5. Двойная прошитая кожа. Размер полотна 1080\27 мм На заклепке изображен буйвол.
      1 грн.
    6. 180 грн.
    7. 155 грн.
    8. ЗИП к штыкам СВТ. Складское хранение. В консервационной смазке. Цена за комплект из двух винтов и дв...
      140 грн.
    9. укрпочта + 10 грн обратка по запросу
      450 грн.
    10. стан по фото.
      50 грн.
  3. Чёрный Швед

    Чёрный Швед Правый Сектор

    Рейтинг:
    2
    Отзывов:
    7
    Лоты
      на продаже:
    0
      проданные:
    8
    Сообщения:
    3.093
    Адрес:
    Восточный Фронт

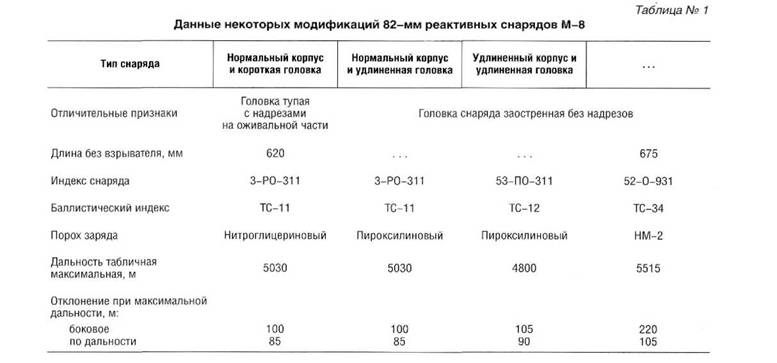

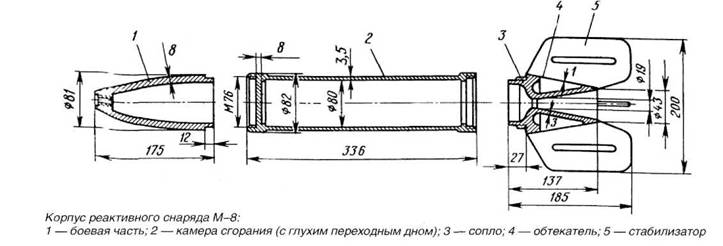

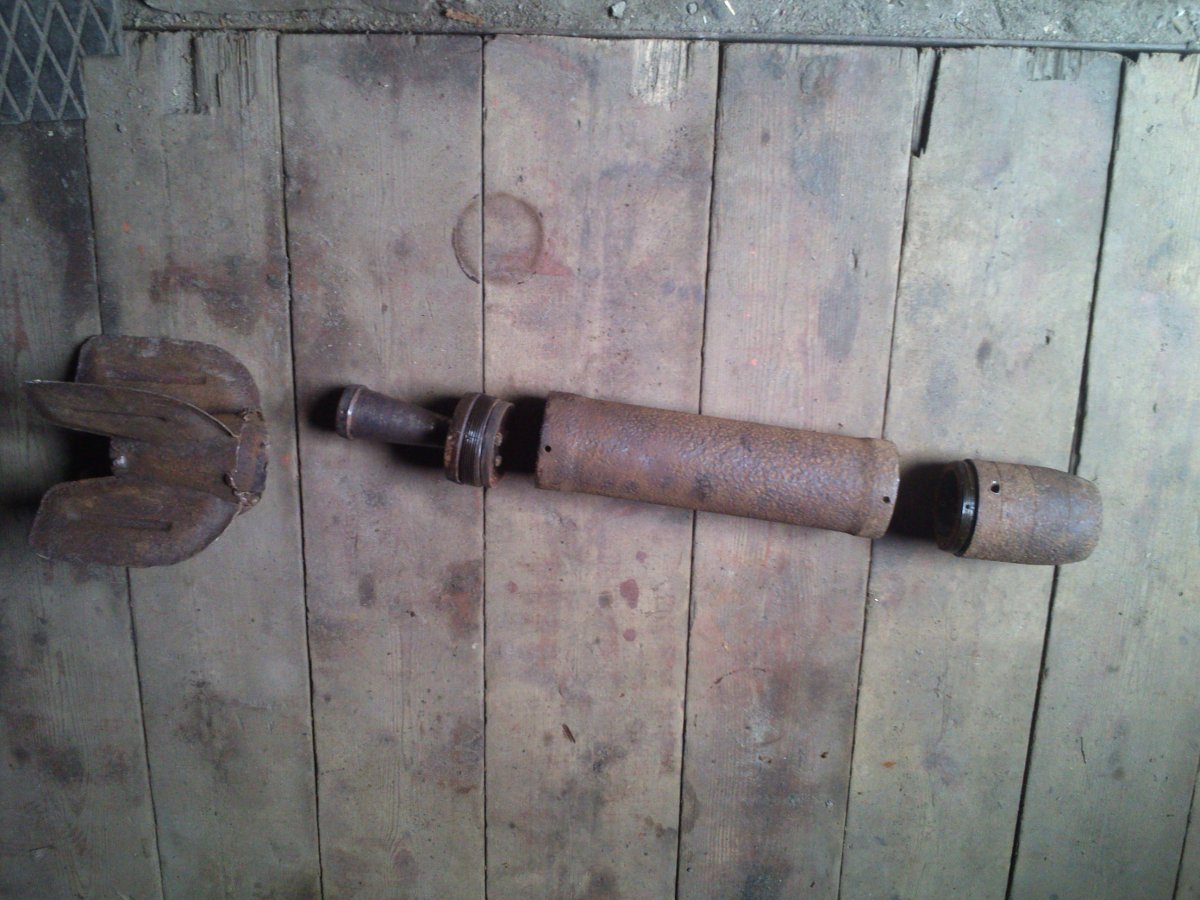

    82-мм реактивный снаряд М-8

    В июле 1941 года на вооружение реактивной артиллерии был принят авиационный реактивный снаряд РС-82, который получил индекс М-8.
    Небольшое число этих снарядов имелось еще до войны, а после начала войны был налажен их массовый выпуск. В сентябре 1941 - феврале 1942 года в НИИ-3 была разработана новая модификация снаряда М-8, которая имела такую же дальность (около 5000 км), но почти в два раза больше взрывчатого вещества (581 г) по сравнению с авиационным снарядом (375 г).
    К концу войны был принят на вооружение 82-мм снаряд М-8 с баллистическим индексом ТС-34 и дальностью стрельбы 5,5 км.
    В первых модификациях реактивного снаряда М-8 применяли ракетный заряд, изготовленный из нитроглицеринового пороха баллистического типа марки Н. Заряд состоял из семи цилиндрических шашек с наружным диаметром 24 мм и диаметром канала 6 мм. Длина заряда была 230 мм, а вес - 1040 г.
    Для увеличения дальности полета снаряда ракетная камера двигателя была увеличена до 290 мм, а специалисты ОТБ завода ? 98 после испытания ряда вариантов конструкций заряда отработали заряд из пороха НМ-2, состоявший из пяти шашек с наружным диаметром 26,6 мм, диаметром канала 6 мм
    и длиной 287 мм. Вес заряда составил 1180 г. С применением этого заряда дальность полета снаряда увеличилась до 5,5 км.
    Радиус сплошного поражения осколками снаряда М-8 (ТС-34) составлял 3-4 м, а радиус действительного поражения осколками 12-15 м.

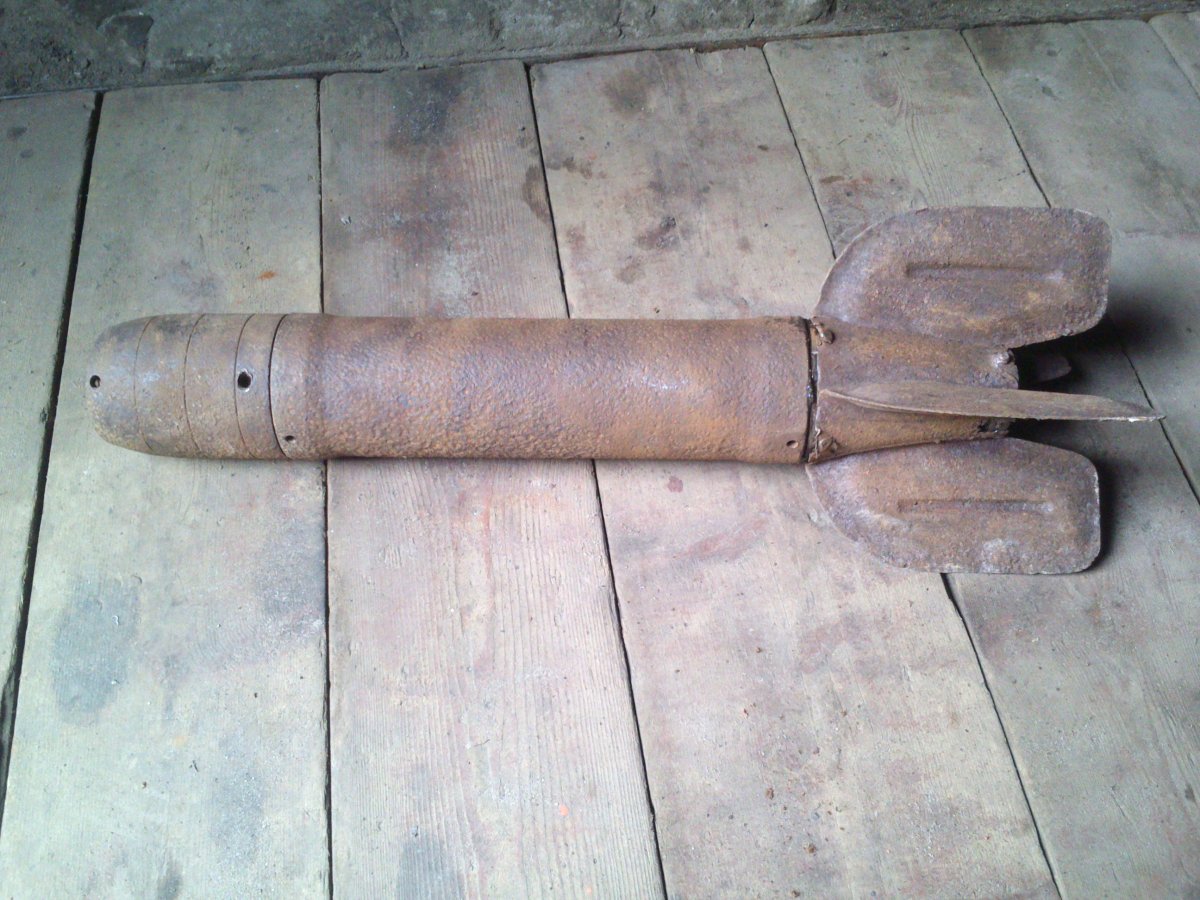

    455443.jpg 455445.jpg RVpn2WW076.jpg
    DSC_1019.jpg DSC_1020.jpg

    Последнее редактирование: 25 апр 2017
    Maks007, Greeek, Flint SS и 9 другим нравится это.
  4. Чёрный Швед

    Чёрный Швед Правый Сектор

    Рейтинг:
    2
    Отзывов:
    7
    Лоты
      на продаже:
    0
      проданные:
    8
    Сообщения:
    3.093
    Адрес:
    Восточный Фронт

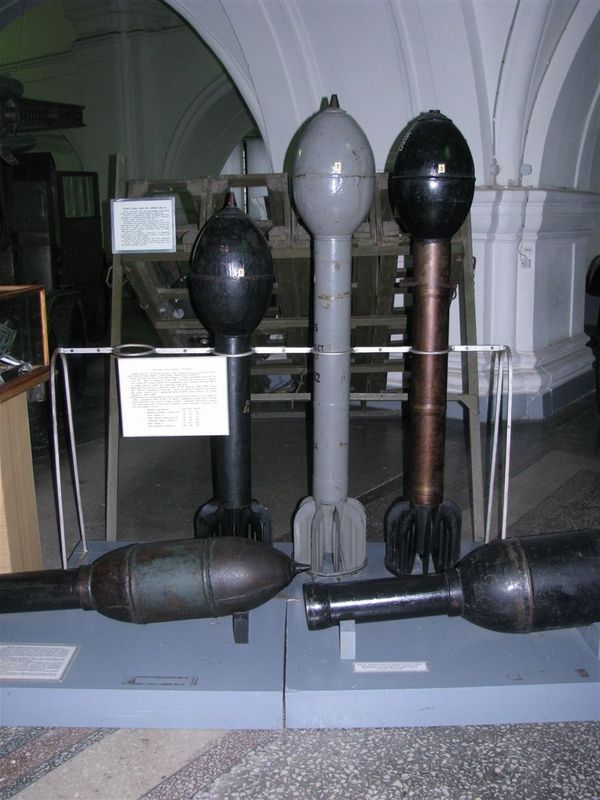

    300мм реактивный снаряд М-30

    Разработкой нового реактивного снаряда занялись специалисты Главного управления вооружений. Уже в мае 1942 года они закончили работу над изделием М-30. По причине ограниченных возможностей промышленности и из-за необходимости скорейшего начала производства было решено делать ракету М-30 на основе существующей М-13. У последней заимствовали двигатель, хвостовую часть корпуса и конструкцию стабилизатора. Эти агрегаты дополнялись новой головной частью эллипсоидной формы с максимальным диаметром 300 мм, что позволяет относить снаряд М-30 к категории надкалиберных.

    Несмотря на использование новой головной части, снаряд М-30 получился немного короче базового М-13. Его длина без взрывателя равнялась 1,4 м. Хвостовая часть корпуса имела диаметр 132 мм, головная – до 300 мм. Из-за иных расчетных характеристик пришлось использовать стабилизатор с восемью плоскостями. Во избежание деформации при транспортировке и запуске они соединялись при помощи особого кольца. Общая компоновка изделий М-30 и М-13 была одинаковой.

    Готовый к запуску реактивный снаряд М-30 весил 72 кг. В новой головной части удалось уместить 28,9 кг взрывчатого вещества. Таким образом, по могуществу новая ракета должна была значительно превосходить все имеющиеся.

    В хвостовой части корпуса снаряда М-30 располагался твердотопливный двигатель, без изменений заимствованный у ракеты М-13. Заряд весом 7,1 кг обеспечивал доставку боевой части к цели, хотя из-за большей массы новый снаряд серьезно проигрывал по своим характеристикам существующим М-13. 72-килограммовое изделие могло разгоняться лишь до 190-195 м/с, а максимальная табличная дальность стрельбы равнялась 2800 м.

    В середине 1942 года советские предприятия освоили производство трех вариантов снаряда М-30. За счет различных особенностей конструкции предлагалось менять характеристики оружия. Кроме того, предлагались два типа боевой части.

    Основными вариантами снаряда М-30 были модификации, известные под баллистическими индексами ТС-16 и ТС-20. Первый имел тупой головной обтекатель, второй оснащался острым. Изделие ТС-16 могло поражать цели на дальностях от 1600 до 2500 м. Острый обтекатель повышал дальность полета до 1800-2800 м. Также существовал зажигательный снаряд ТС-20 с дальностью от 1800 до 3500 м.

    Изделие М-30 имело крайне простую конструкцию. Это была легкая рама из металлических корпусов, оснащенная стойками для установки с нужным углом возвышения. Имелись сравнительно простые системы вертикальной наводки. Также в конструкции пусковой установки предусматривались сошники, при помощи которых она удерживалась на месте во время стрельбы.

    Основная рама пусковой установки М-30 имела ширину около 150 см, что позволяло закрепить на ней четыре укупорки с реактивными снарядами. Деревянные ящики крепились к раме при помощи металлических стяжек. Также в комплект поставки входил набор электрооборудования. Для осуществления запуска снарядов с электрическим воспламенением применялись саперная подрывная машинка и набор кабелей. Если возникала необходимость управления несколькими установками одним оператором, предполагалось применять электрораспределительные устройства типа «Краб».

    Реактивные снаряды М-30 поставлялись в специальных укупорках под названием «Ящик 30». Укупорка изготавливалась из нескольких деревянных брусков и металлических полос. Основным элементом «Ящика 30» были четыре полутораметровых бруса, которые соединялись при помощи нескольких сравнительно коротких планок. В результате сборки деревянные детали образовывали прямоугольную конструкцию, внутрь которой помещался реактивный снаряд. С торцов укупорка закрывалась съемными крышками. Поскольку ракета должна была стартовать прямо из ящика, внутренняя поверхность его продольных элементов обивалась металлическими полосами. Во время запуска головная часть снаряда и кольцо хвостового стабилизатора должны были скользить по ним.

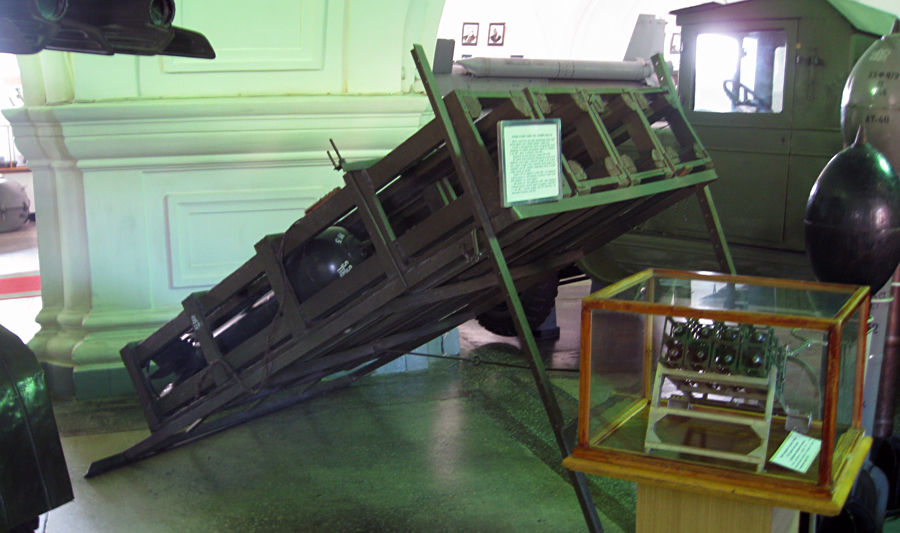

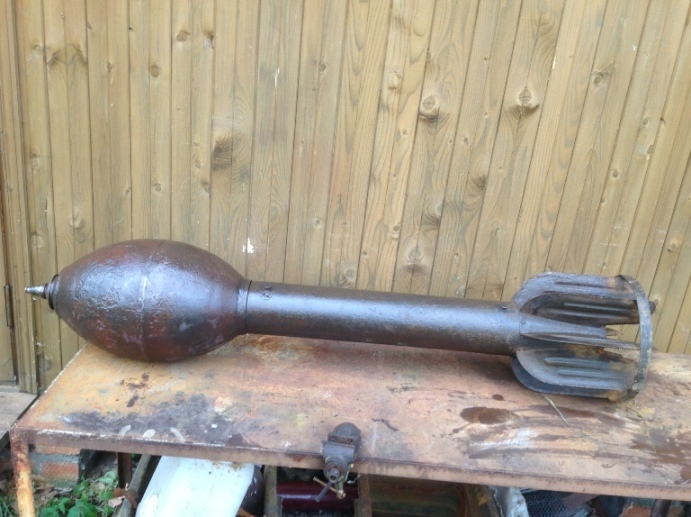

    1a.jpeg.jpg 252.jpg
    10242033.jpg 3.07M-3009.jpg.d1f2a3ff2a8864185577ff993d0191ef.jpg

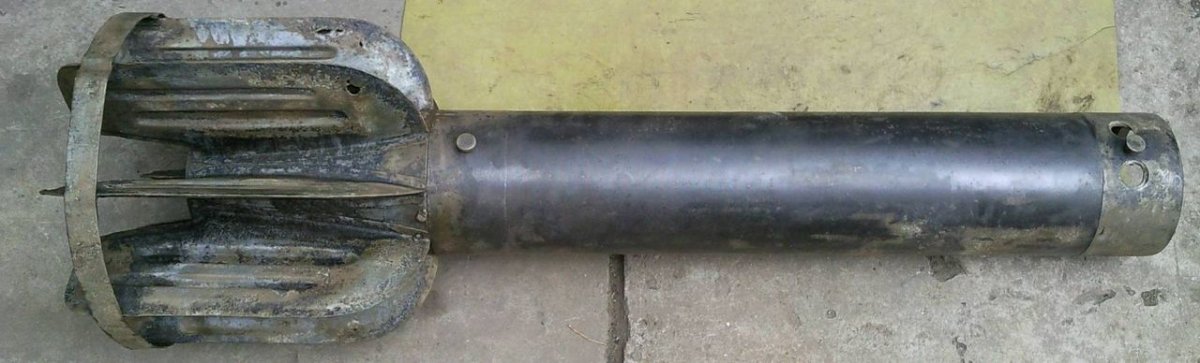

    10232568.jpg 10232572.jpg 10232590.jpg 10232594.jpg 10314707.jpg


    Изображения:

    Последнее редактирование: 25 апр 2017
    Greeek, видящий, Lakki и 8 другим нравится это.
  5. Чёрный Швед

    Чёрный Швед Правый Сектор

    Рейтинг:
    2
    Отзывов:
    7
    Лоты
      на продаже:
    0
      проданные:
    8
    Сообщения:
    3.093
    Адрес:
    Восточный Фронт

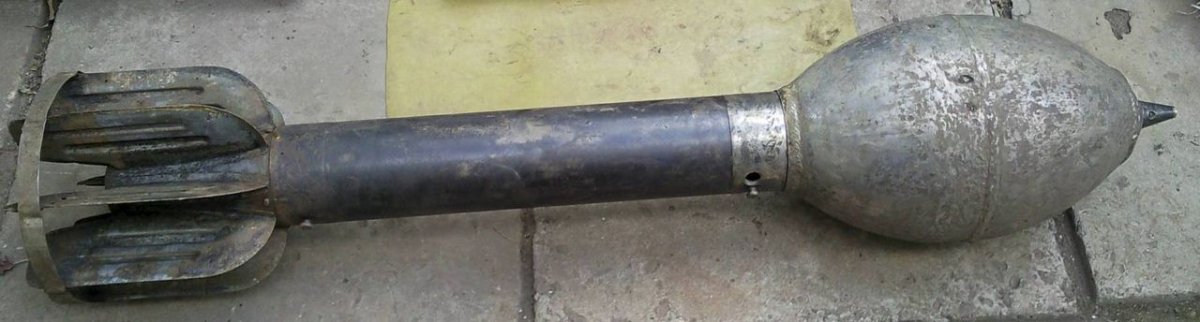

    300мм реактивный снаряд М-31, М-31УК

    Соотношение плюсов и минусов снаряда М-30 привело к появлению требований о разработке нового боеприпаса со схожими боевыми качествами, но увеличенной дальностью стрельбы. В самом конце 1942 года завершилась разработка новой ракеты под названием М-31 (баллистический индекс ТС-31). При сохранении общей архитектуры изделия его разработчикам удалось заметно изменить летные данные, в первую очередь скорость и дальность.

    Снаряд М-31 получил новую хвостовую часть с обновленным твердотопливным двигателем. Общая длина снаряда без взрывателя составляла 1760 мм, надкалиберная головная часть имела максимальный диаметр 300 мм. Интересной особенностью изделия М-31 была конструкция головной части. За счет уменьшения толщины стенок эллипсоида с 7 до 4 мм удалось уменьшить вес корпуса головной части почти на 13 кг и довести до 10,8 кг. Заряд при этом остался прежним – 28,9 кг. Стартовый вес снаряда составлял 92,4 кг.

    В хвостовой части корпуса помещались несколько пороховых шашек двигателя общей массой 11,2 кг, что привело к увеличению тяги и, как следствие, летных данных. Максимальная скорость ракеты М-31 достигала 250-255 м/с. Таким образом, несмотря на увеличение общего веса снаряда, новый двигатель позволил повысить характеристики в сравнении с имевшимися М-30. Максимальная табличная дальность составляла 4325 м.

    Снаряд М-31 был принят на вооружение в январе 1943 году и вскоре начал поступать в войска. На этом развитие ракеты не остановилось. Весной 44-го на вооружение был принят снаряд М-31-УК («улучшенная кучность»). Единственным отличием этого изделия был четыре Г-образные трубки на корпусе твердотопливного двигателя. Часть пороховых газов стравливалась через эти трубки и заставляла ракету вращаться вокруг продольной оси. Такие доработки позволили почти в два раза повысить кучность стрельбы, но привели к уменьшению максимальной дальности до 4 км.

    Производство реактивных снарядов М-31 стартовало в последних неделях 1942 года. Вскоре это оружие показало свои преимущества перед имеющимися М-30. Результатом этого стало решение о прекращении выпуска устаревших ракет М-30. Последняя партия таких снарядов была передана войскам в феврале 1943 года.
    На раму установки М-30 укладывалось четыре деревянных укупорки с реактивными снарядами. Конструкция ящиков позволяла запускать снаряды без использования отдельных направляющих.

    Весной 1943 года промышленность начала выпуск нового варианта пусковой установки М-30 с усиленной рамой и измененными креплениями для ящиков с ракетами. За счет всех изменений удалось увеличить залп до восьми снарядов. Ящики в таком случае укладывались в два ряда по четыре в каждом. Следует отметить, в 43-м не была создана принципиально новая пусковая установка. Аналогичные доработки системы М-30 ранее осуществлялись в войсковых мастерских в порядке «инициативы снизу». Завод «Компрессор», в свою очередь, только усовершенствовал идею артиллеристов и сделал ее официальной модификацией.

    До октября 1943 года снаряды М-30 и М-31 запускались при помощи установки М-30. Осенью 43-го завершилось создание нового пускового станка М-31. Он представлял собой доработанный вариант базового М-30 с использованием новых материалов и деталей. Кроме того, в конструкции использовались некоторые нововведения, связанные с габаритами и весом снарядов М-31. Как и имевшаяся пусковая установка, новая М-31 имела крепления для восьми укупорок с реактивными снарядами.

    Вскоре появилась новая версия пусковой установки М-31. Ее испытания прошли в самом начале 1944 года, после чего эту систему приняли на вооружение. Пусковые устройства М-31 активно использовалось в течение достаточно длительного времени. Устаревшие системы М-30 постепенно вытеснялись новыми М-31.

    Пусковые установки М-30 и М-31 должны были стрелять с грунта. Для повышения мобильности предлагался буксируемый вариант системы М-31 на колесном ходу. В этом случае пусковая установка с механизмами горизонтального и вертикального наведения крепилась на двухколесной тележке с домкратами-упорами в передней части и двумя станинами в задней. По своей общей архитектуре такой вариант установки М-31 напоминал лафеты различных артиллерийских орудий. До конца 1943 года был изготовлен и испытан опытный образец буксируемого реактивного миномета на колесном ходу. Несмотря на очевидные преимущества, эта система не была принята на вооружение.

    В мае 1944 года началась эксплуатация облегченной пусковой установки на базе М-31. От базового варианта она отличалась количеством креплений для ящиков с ракетами. Допускалась установка шести укупорок в два ряда. Такая пусковая установка активно использовалась параллельно с другими устройствами для 300-мм надкалиберных реактивных снарядов.

    Реактивный снаряд М-31
    Предназначен для разрушения укреплённых пунктов и узлов сопротивления противника, инженерных сооружений и препятствий. Снаряд М-31 состоял из двух основных частей: головной и ракетной.

    Головная часть
    состояла из корпуса головки и разрывного заряда 9, амматолового или тротилового.
    Корпус головки состоял из двух сваренных половин оживальной формы. В лобовой части корпуса головки имелось отверстие, через которое производилось снаряжение разрывным зарядом. После снаряжения в это отверстие ввинчивалась втулка 1 с очком под взрыватель ГВМЗ. В задней части корпуса головки имелось приваренное дно с резьбой для свинчивания с ракетной камерой.

    Ракетная часть
    состояла из блока ракетной камеры с соплом 11 и стабилизатора 12.

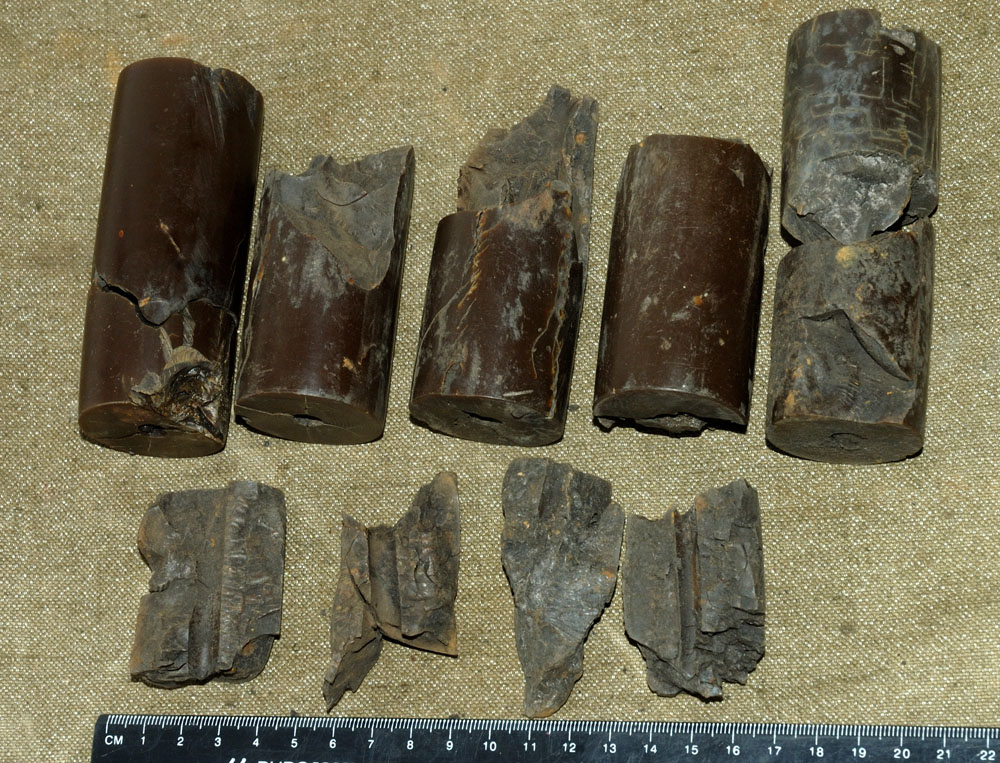

    В ракетной камере помещался заряд из нитроглицеринового пороха, состоящий из пяти одноканальных цилиндрических шашек 3, которые отделены от сопловой части колосниковой решёткой 8. Наружный диаметр шашки — 46 мм, диаметр канала — 8 мм, длина шашки — 900 мм.
    Для воспламенения порохового заряда в ракетной камере был расположен воспламенитель 5 из дымного ружейного пороха весом 75 г. Воспламенитель вставлен в фанерную диафрагму. Зажигание воспламенителя происходило от электрозапала, вшитого в картуз воспламенителя. Провода 6 от электрозапала проходили по всей длине, ракетной камеры; концы их помещались в выходном конусе сопла между двумя картонными тарелями.

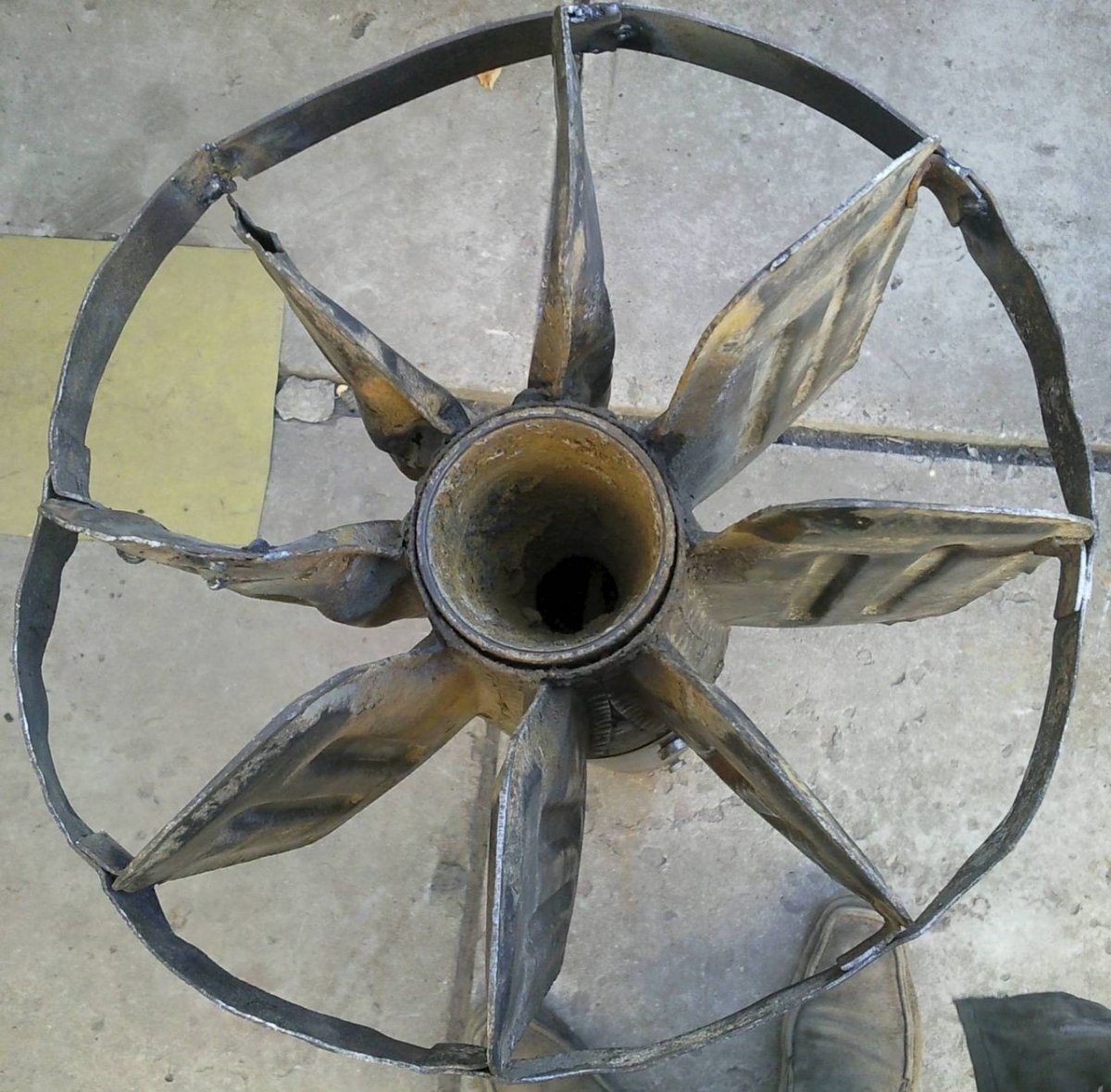

    Для придания снаряду М-31 устойчивости на полёте служил стабилизатор, состоящий из обтекателя, восьми крыльев и направляющего кольца 7. Кольцо служило для направления хвостовой части снаряда при движении его по направляющим ячейкам.

    Реактивный снаряд М-31УК по своему устройству отличался от фугасного снаряда М-31 главным образом тем, что имел косопоставленное оперение и в головной части реактивной камеры четыре специальных штуцера 1. Штуцеры были расположены вблизи центра тяжести снаряда в одной плоскости, перпендикулярной оси снаряда, под углом 90° друг к другу. Внутри каждого штуцера имелся канал с наружным выходным отверстием, просверленным под углом 90° к продольной оси штуцера.

    При горении порохового заряда часть пороховых газов, истекая из наружных отверстий штуцеров, образовывали реактивную силу, которая проворачивала снаряд вокруг его продольной оси. Благодаря этому кучность снарядов М-31УК была значительно лучше, чем кучность снарядов М-31.

    Для герметизации камеры в выходные отверстия штуцеров вставлялись на лаке картонные тарели.

    Снаряд М-31-УК также отличался от снаряда М-31 тем, что диаметр критического сечения его сопла меньше.

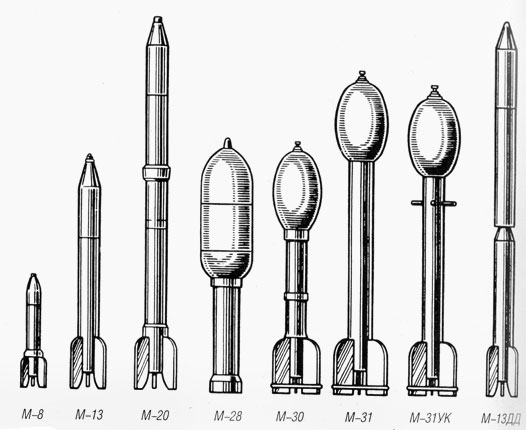

    258.jpg 10232600.jpg 1432781670_fig06.gif
    0_46074_d9d2ddc9_XL.jpg m-31-uk__shema.jpg RVpn2WW008.jpg

    Последнее редактирование: 25 апр 2017
    votaga, Greeek, Flint SS и 12 другим нравится это.
  6. Unnamed Player

    Unnamed Player General-major

    Рейтинг:
    3
    Отзывов:
    27
    Лоты
      на продаже:
    0
      проданные:
    45
    Сообщения:
    6.590
    Адрес:
    Украина
    Просьба закрепить тему.В шапке раздела.

    GSA, votaga, Кроммвель и 2 другим нравится это.

Поделиться этой страницей
