7,5cm Panzerjägerkanone 97/38

Эта тема посвящена частям укомплектованым Рак 97/38,потери этих дивизий или арт батальонов ,боевые эпизоды ,фото и знаменитые артелеристы служившие на этой пушки. Интерисует так же эфетивность ее в финской армии .В 1940 финны купили во Франции 48 дивизионных пушек обр. 1897, но быстро разочаровались в их боевых качествах. В 1943 было достигнуто соглашение с Германией о переделке финских пушек в Pak 97/38. В марте — июне 1943 было переделано 46 орудий, которые вскоре приняли активное участие в боях. В войну финны потеряли 7 орудий, оставшиеся 39 находились на вооружении финской армии до 1986 года.
В 1939 году в Польше и в 1940 году во Франции Германией было захвачено несколько тысяч 75-мм дивизионных пушек обр. 1897 г. фирмы «Шнейдер» (Schneider). Немцы приняли на вооружение эти орудия, присвоив польским пушкам индекс 7,5 cm F.K.97(p), французским пушкам — индекс 7,5 cm F.K.231(f). Между собой эти пушки существенно не различались, и первоначально немцы использовали их в оригинальном виде, как полевые орудия, преимущественно во второразрядных частях (впрочем, к середине войны большое количество этих орудий попало на фронт). В конце 1941 года командование вермахта осознало, что имеющиеся в его распоряжении противотанковые средства недостаточно эффективны против советских танков Т-34 и КВ. Логичным выходом из положения стало начало производства новой мощной противотанковой пушки Pak 40, но это орудие первоначально поступало в войска в небольших количествах, а армия требовала мощных противотанковых орудий немедленно.

В этой ситуации немецкие инженеры обратили внимание на трофейные орудия. Использование многочисленных французских трофеев выглядело очень заманчиво, но в оригинальном виде эти орудия были для борьбы с танками малопригодны. Основные проблемы были связаны с тем, что трофейное орудие имело устаревший однобрусный лафет без подрессоривания, ограничивающий угол горизонтального наведения в 6° и скорость возки до 10—12 км/ч. Кроме того, орудие имело относительно короткий ствол и низкую начальную скорость, и, соответственно, недостаточно высокую бронепробиваемость калиберным снарядом.

Выход был найден в наложении качающейся части трофейной пушки на лафет 50-мм противотанковой пушки Pak 38. Чтобы уменьшить силу отдачи, орудие оснастили мощным дульным тормозом. В качестве основного бронебойного боеприпаса был принят кумулятивный снаряд, пробиваемость которого не зависела от начальной скорости.
Всего было построено 3712 орудий.

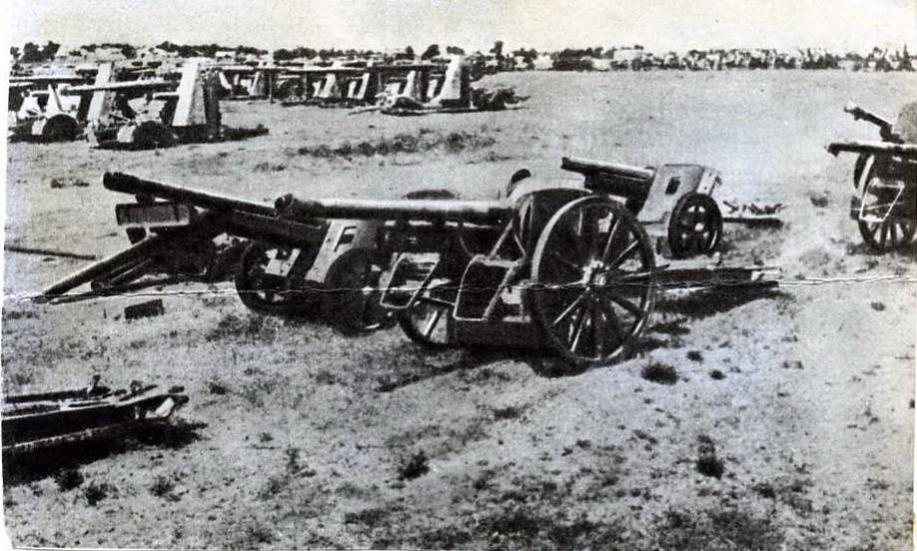

1-е фото 75-мм дивизионная пушка обр. 1897 г. фирмы «Шнейдер» (Schneider) ,француская 1940год.

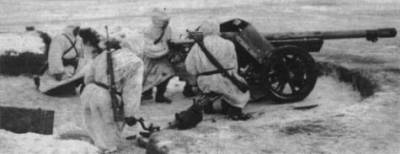

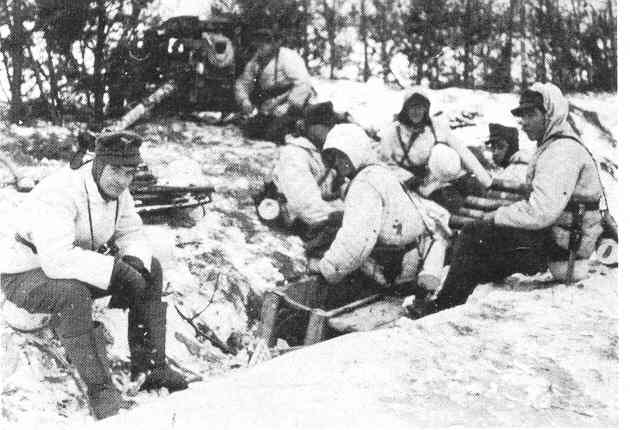

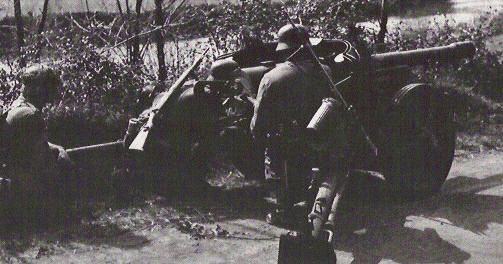

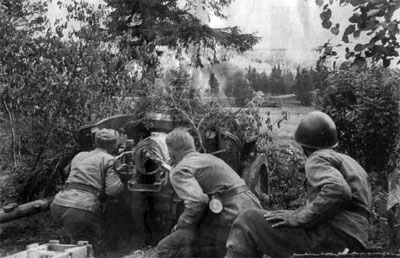

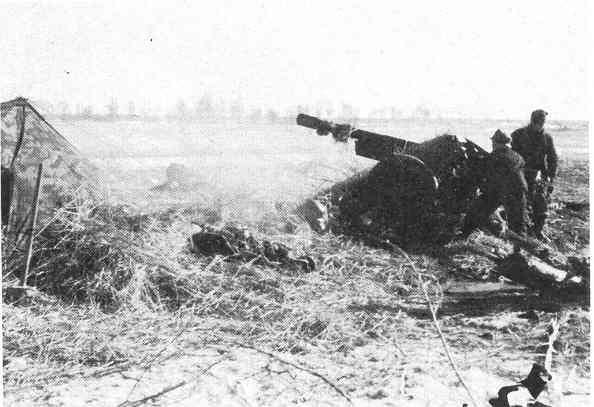

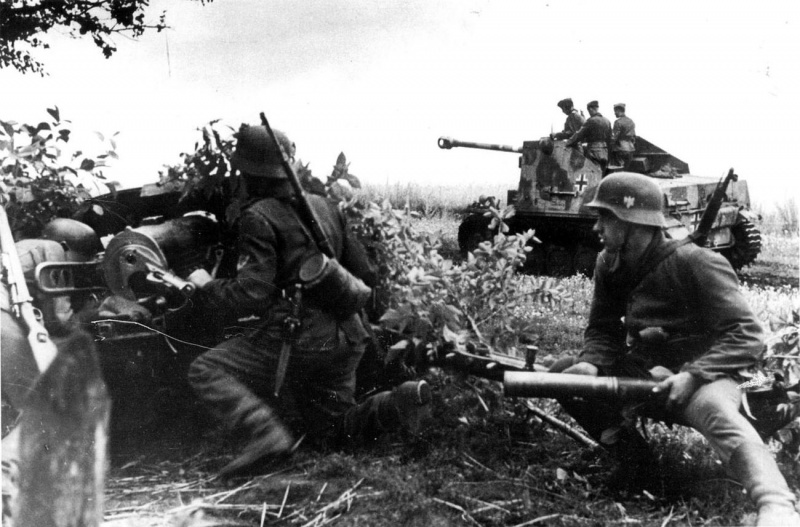

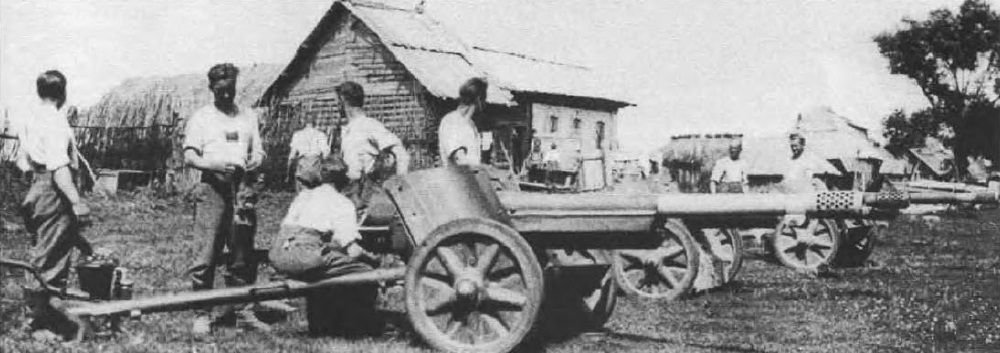

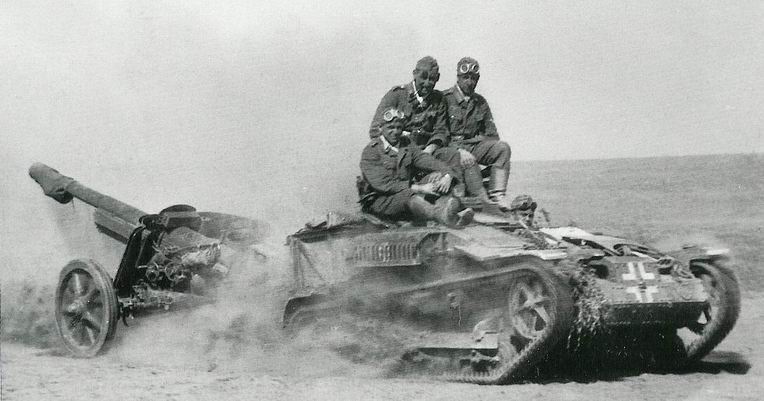

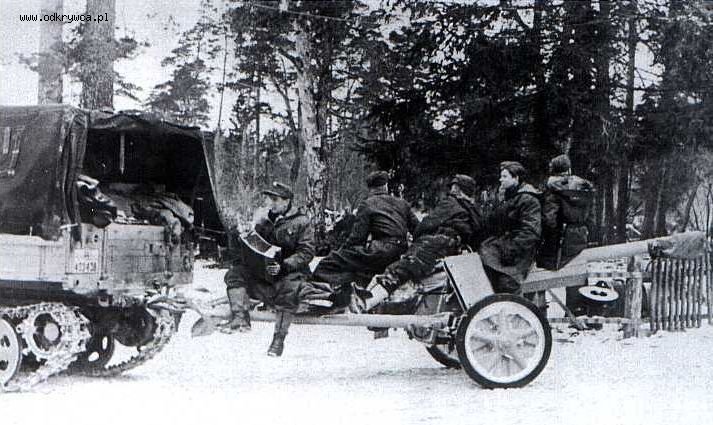

2-е и3-е фото Рак 97/38 на Восточном фронте.



http://en.valka.cz/viewtopic.php/t/18417

http://reibert.info/forum/attachment.php?attachmentid=982518&d=1317316739
http://reibert.info/forum/showpost.php?p=2235506&postcount=50
СС-Штурмман Герардус Моойман (14-ая противотанковая рота легиона "Нидерланды").
13.02.43 г. в одном бою южнее Ладожского озера будучи командиром орудия Рак 97/38 напару с раненым заряжающим подбил 13 советских танков. В общей сложности, за 2 недели боёв на его счету 22 танка.
РК 20.02.43 г.
http://www.youtube.com/watch?v=COmn7hIgqu0

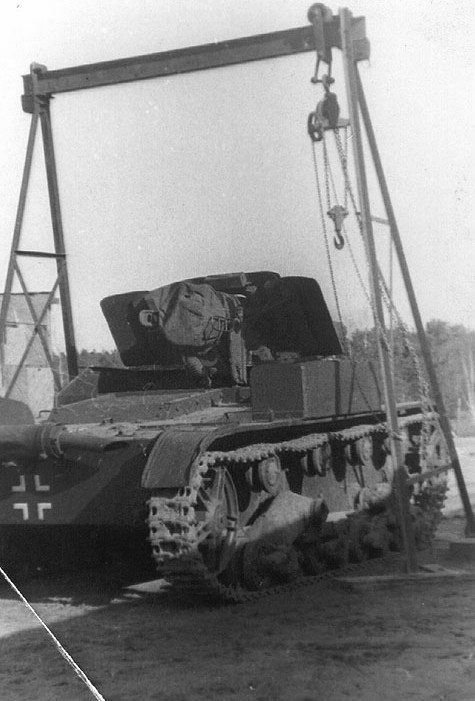

Был еще такой экзотический зверь.
7,5 cm PaK 97/38 auf Panzerkampfwagen T-28C 740 (r)



...



Этот бой и саму эпопею Мооймана хорошо описал Пауль Хаусер в своей книге Войска СС в бою. В главе Северный фронт ст.192.
Тогда в январе 1943 14-ю противотанковую роту из легиона "Нидерланды") укомплектованую голанцеми и норвежцеми ,была подчинена армейскому подразделению в районе Мги.
К концу последней битвы на Неве в подразделение осталось два орудия и его выводят с фронта.

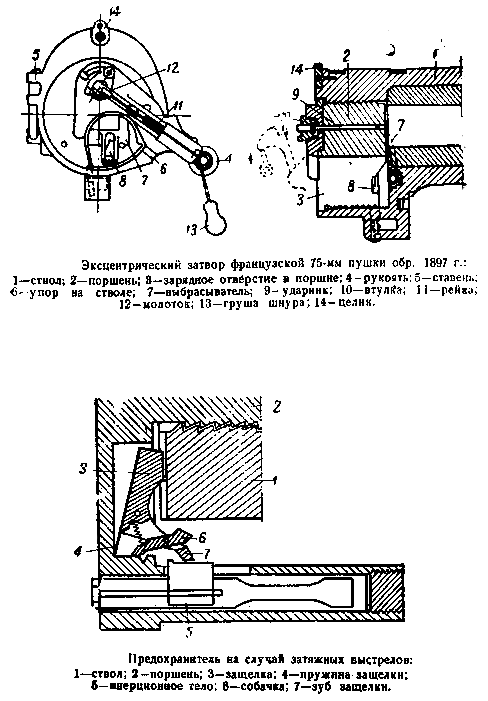

Крайне любопытное орудие особенно меня привлекало в этой пушке тип затвора очень интересной конструкции. Об устройстве затвора следует сказать особо. Поршневой эксцентрический затвор или крановый был предложен Норденфельдом и впервые применен в 75-мм французской пушке 1897 г.

Поршень всегда, как в закрытом, так и в открытом положении, целиком находится в своем гнезде ствола. Гнездо это расположено в особой утолщенной части ствола и его ось приходится зализ нижней производящей канала ствола. На рисунке затвор изображен в запертом и замкнутом положении, при этом массивная часть поршня закрывает канал ствола, а зарядное отверстие приходится внизу.

Для открывания затвора при первом заряжании необходимо нажать пальцем вперед на инерционное тело 5, расположенное в рукоятке. Инерционное тело своим выступом повернет защелку 3 и ее выступ выйдет из паза на казенном срезе ствола - поршень будет разомкнут со стволом. Собачка 6 заскочит в вырез рукояти и удержит защелку в отведенном назад положении. После выстрела размыкание производится автоматически и прием утапливания инерционного тела при открывании затвора отпадает. Далее поворачивают поршень за рукоятку справа - вверх - налево до упора ее в ставень. Поршень будет повернут на требуемый угол и зарядное отверстие станет против канала. Зарядное отверстие имеет гладкую поверхность, почему заряжание происходит без затруднений.

При поворачивании поршня палец собачки проходит над целиком, который поднимает палец, собачка освобождает защелку и последняя пластинчатoй пружиной 4 будет нажата на казенный срез ствола.

Для закрывания затвора поворачивают за рукоять поршень в обратную сторону. Поворот поршня будет ограничен упором рукояти в выступ на казенном срезе ствола. В это же время защелка под действием пластинчатой пружины заскочит в паз на стволе, - затвор будет закрыт и замкнут.

Т.е открытие закрытие одним движение причём коротким Затвор действовал по принципу крана, ось вращения поршня располагалась эксцентрично относительно оси канала орудия. Затвор запирался и отпирался простым поворотом поршня в его гнезде.

В описываемом эксцентрическом затворе витки поршня не имеют длины всей окружности; часть их вырезана зарядным отверстием.

Эксцентрический затвор постоянно находится в своем гнезде в стволе. Усилие для открывания и закрывания постоянное, почти не изменяется с изменением угла возвышения.

Для производства выстрела тянут грушу вправо и вниз, шнур поворачивает при этом молоток, который имеющимся на нем зубчатым сектором потянет рейку. Последняя сжимает боевую пружину. Когда грушу отпустят, сжатая боевая пружина потянет рейку обратно, эта последняя повернет молоток, который с силой ударит по ударнику; ударник ударит по капсюлю в дне гильзы, - произойдет выстрел и откат ствола. Инерционное тело в рукояти сдвинется относительно ствола вперед и произведет размыкание затвора. Если бы выстрел не произошел, не произошло бы и отката и размыкания затвора и последний нельзя было бы открыть без нажатия на инерционное тело.

И не смотря на устаревшую конструкцию пушка имела довольно высокую практическую скорострельность 12-14 в/м и широкую номенклатуру французских трофейных выстрелов.
Плюсы и минусы пушки

Использование имевшихся в большом количестве трофейных осколочно-фугасных снарядов (только во Франции было захвачено 5,5 млн гранат к этим орудиям).
Небольшие габариты высота всего 1050 мм и масса (близкие к 50-мм противотанковой пушке Pak 38), соответственно, высокая подвижность и лёгкость маскировки.
Вполне удовлетворительная пробиваемость кумулятивного снаряда, позволяющая легко поражать наиболее массовый советский танк Т-34, а в борт — и тяжёлый КВ.

Недостатками орудия являлись:

Низкая начальная скорость, и, следовательно, невысокая (порядка 500 м) прицельная дальность стрельбы, высокое рассеивание снарядов, трудности при прицеливании.
Ориентация преимущественно на кумулятивные снаряды (впрочем, поскольку советские танки не имели противокумулятивных экранов, трудностей с их поражением не возникало).
Низкая эффективность при стрельбе по лобовой броне тяжёлых танков.
Очень сильная отдача орудия даже при наличии мощного дульного тормоза, особенно при стрельбе бронебойными снарядами.

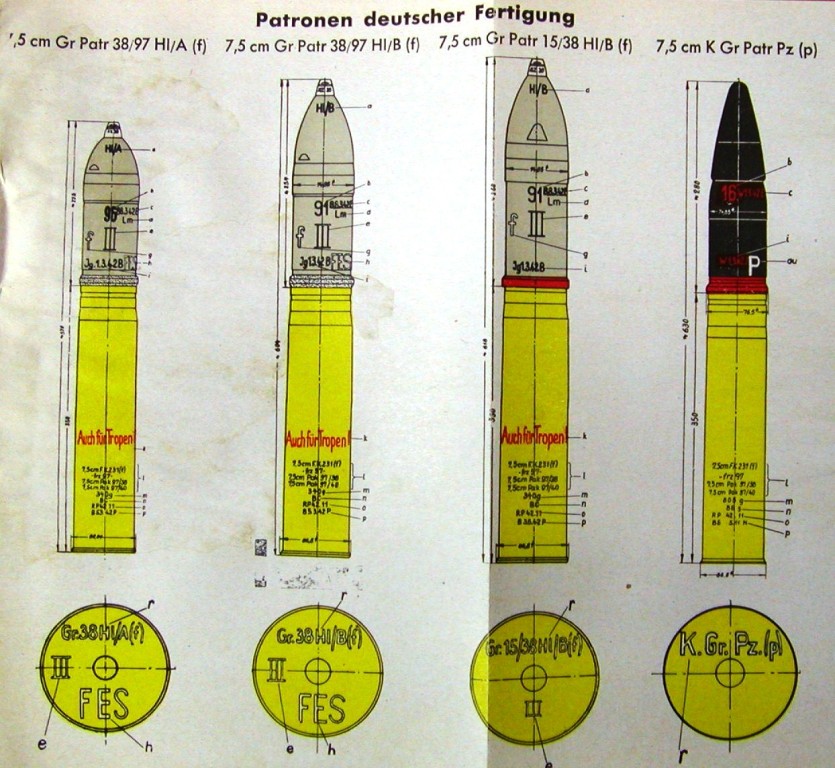

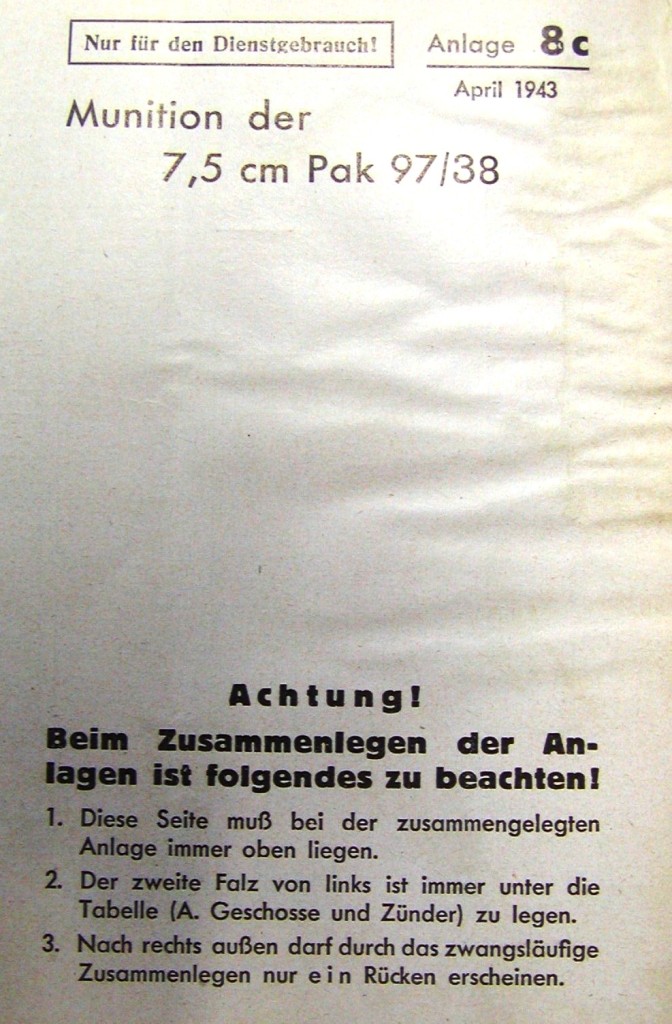

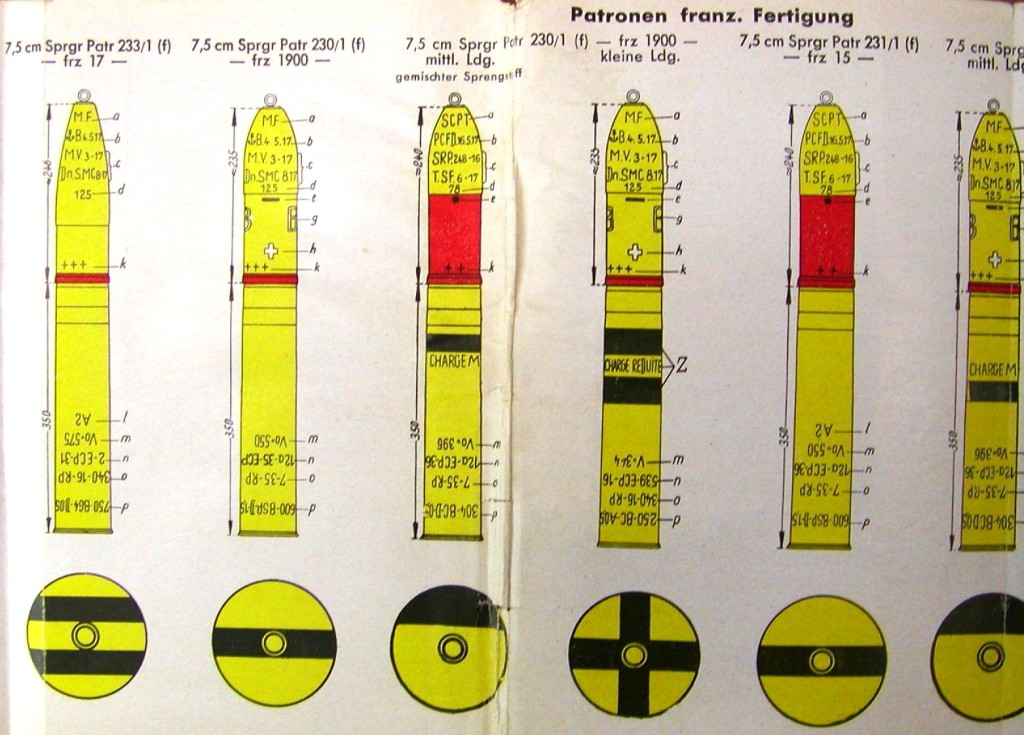

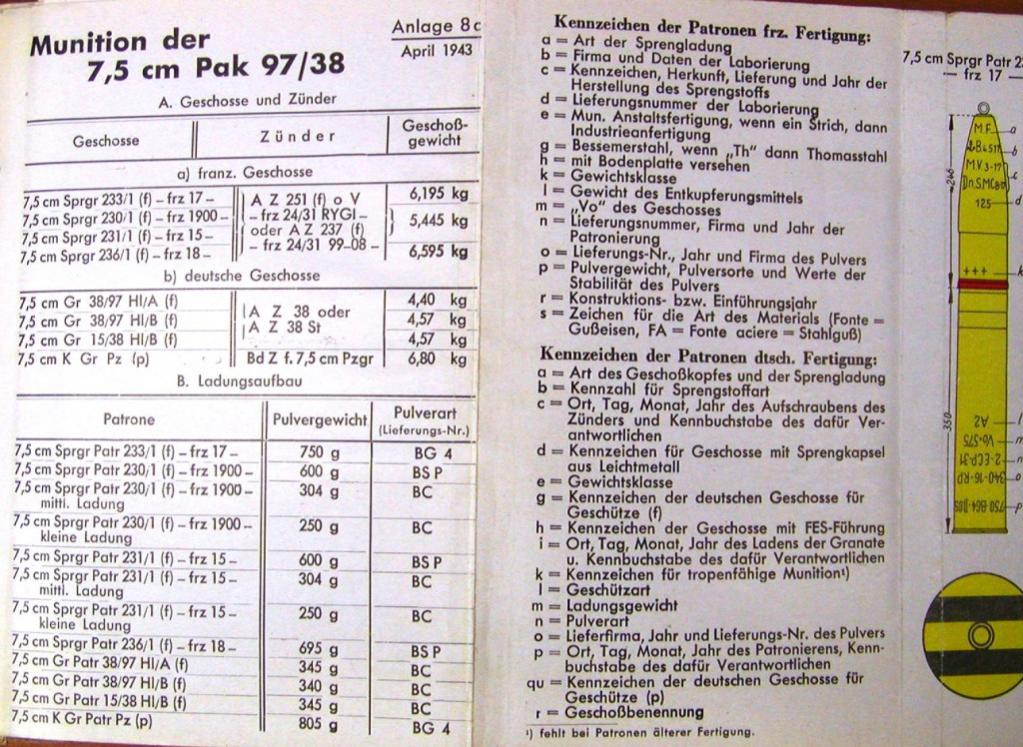

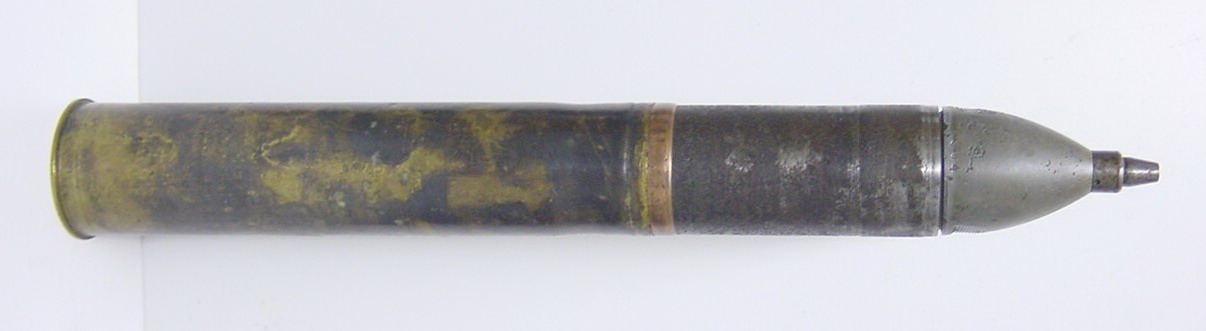

выстрелы унитарного заряжания немецкая документация



Браво Камрад ,сколка у вас приинтереснейших фото Рак 97/38.
Добавлю.
1-е Возможно на складе ,а возможно в финском музее.
2-е Группа армий Север.
3-е Хоронят какую ту бонзу.



Читал ,что в Польше ,было захвачено несколько миллионов выстрелов к Рак 97/38. Нечего не известно по офективности её в Финской армии ?Всё же потери были не велики ,а на воружении стояла аж до 80-х годов.



Во франции еще около 5 миллионов, нет ничего не слышал в финском музее есть одна пушка более ничего не видел!



А насщет поставок Рак 97/38 в Румынию ни у кого нет информации ? Есть факт ,но фото нет ,так же интересно боиспособность подразделении Румынской армии вооруженной Рак 97/38. Терзают меня сомнения ,что эта пушка у них использовалась не как противотанковая а как обычную полевую пушку, для поддержки пехоты.



Что ни у кого нет информации по Румынским Рак 97/38?



прошу прощения что не совсем про систему 97/38,но всё же.....

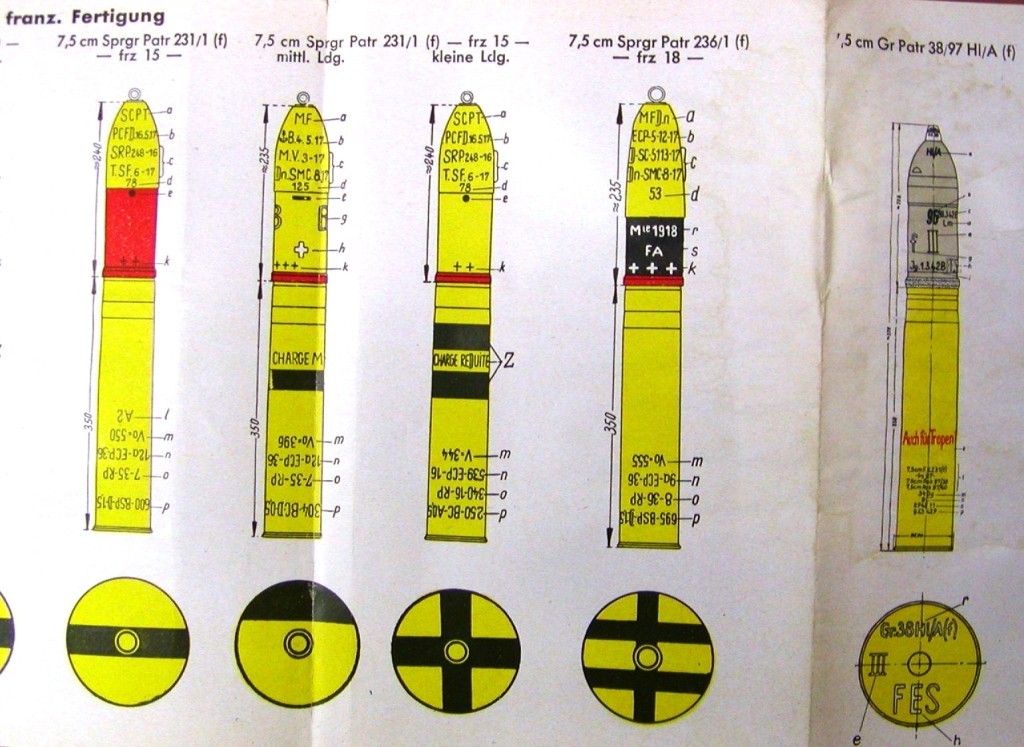

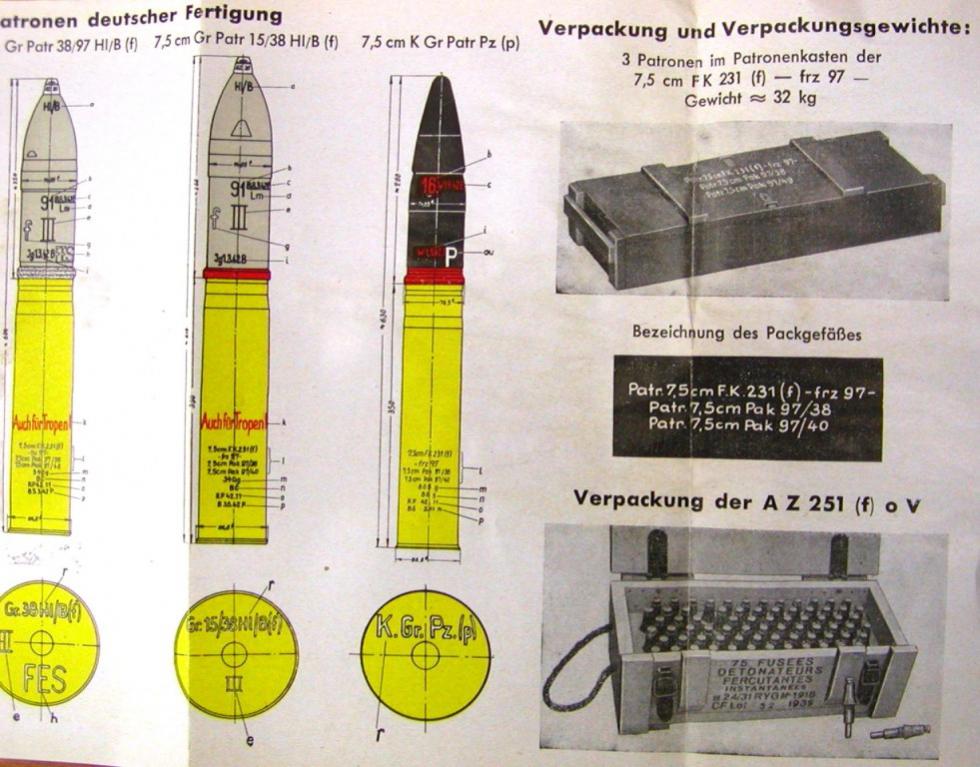

#7, фото 3 и 4 - французские выстрелы под данную арт систему, фото 5- немецкие.

вот что интересно, непосредственно снаряды с 5 фото уникальны под данную арт систему, или всё-таки унифицированы и некоторые из них 38/97 Hl/В идентичны например кумуляту от Pak40? бронебой больше похож на бронебой "гадюки" Pak36(r), но ввиду отличия в калибрах, скорее всего только похож......

и в чём прикол, городить французам столько осколочных выстрелов?



По моему кумулятивные снаряды от Pak40 ,не подходят к Рак 97/38.



Нашел фото Финской Рак 97/38 ,но качество паршивое.

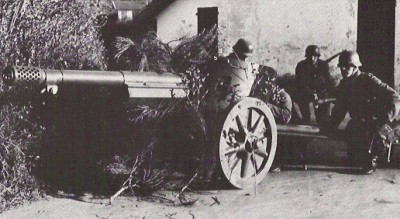

1-е фото Рак 97/38 в Карельских лесах.
2-е фото, наши дни ,Финский музей под открытым небом.



По теме снарядов к Рак 97/38 и про неё в Финской армии.
Недостатками орудия являлись:

* Низкая начальная скорость, и, следовательно, невысокая (порядка 500 м) прицельная дальность стрельбы, высокое рассеивание снарядов, трудности при прицеливании.
* Ориентация преимущественно на кумулятивные снаряды (впрочем, поскольку советские танки не имели противокумулятивных экранов, трудностей с их поражением не возникало).
* Низкая эффективность при стрельбе по лобовой броне тяжёлых танков.
* Очень сильная отдача орудия, особенно при стрельбе бронебойными снарядами.

Вынужденная ориентация орудия преимущественно на кумулятивный боеприпас (обычные бронебойные снаряды были менее эффективны из-за низкой начальной скорости, обусловленной небольшой длиной ствола; кроме того, при использовании этих боеприпасов сила отдачи принимала опасный для прочности орудия характер) существенно ограничивала эффективность орудия. В то время технология производства кумулятивных снарядов была отработана плохо, эти боеприпасы отличались значительным разбросом характеристик бронепробиваемости, что приводило к проблемам с поражением целей, имеющих толщину брони, близкую к пределу пробиваемости (главным образом, тяжёлых танков). Также общим недостатком кумулятивных снарядов является сильная зависимость бронепробиваемости от угла наклона брони — при угле встречи в 60° относительно нормали бронепробиваемость падает вдвое по сравнению с ударом снаряда о броню по нормали, что для данного орудия означало трудности с поражением Т-34 в верхнюю лобовую деталь. Низкая начальная скорость снарядов ограничивала максимальную дальность стрельбы, что увеличивало риск обнаружения и уничтожения орудия.

Несмотря на все проблемы, превращение старой дивизионной пушки в противотанковую можно считать очень интересным инженерным экспериментом, вполне себя оправдавшим, поскольку экономическая эффективность данного мероприятия не вызывает сомнений.

Боеприпасы и баллистические данные

Согласно имеющейся информации, калиберные трофейные польские бронебойные снаряды применялись в очень незначительных количествах. Относительно немецких калиберных бронебойных боеприпасов существует противоречивая информация — одни источники вообще отрицают их наличие, другие говорят о применении некоторого количества данных боеприпасов. Финская армия использовала два типа калиберных бронебойных снарядов, один из которых являлся старым французским.

По нормали кумулятивные снаряды пробивали до 90 мм брони, под углом 60° — до 75 мм.
Тактико-технические характеристики PaK-97/38:
Калибр: 75 мм
Расчёт: 6 человек
Скорострельность, выстр./мин.: 10-14
Скорость транспортирования по шоссе, км/ч: до 35
Ствол
Длина ствола, мм/клб: 2722/36,3 (без дульного тормоза)
Длина канала ствола, мм/клб: 2587/34,5
Масса
Масса в походном положении, кг: 1270
Масса в боевом положении, кг: 1190
Габариты
Длина, мм: 4650
Ширина, мм: 1850
Высота, мм: 1050
Углы обстрела
Угол ВН, град: от ?6 до +18° (+25°?)
Угол ГН, град: 60°



Кумулятивы в "родной среде обитания".

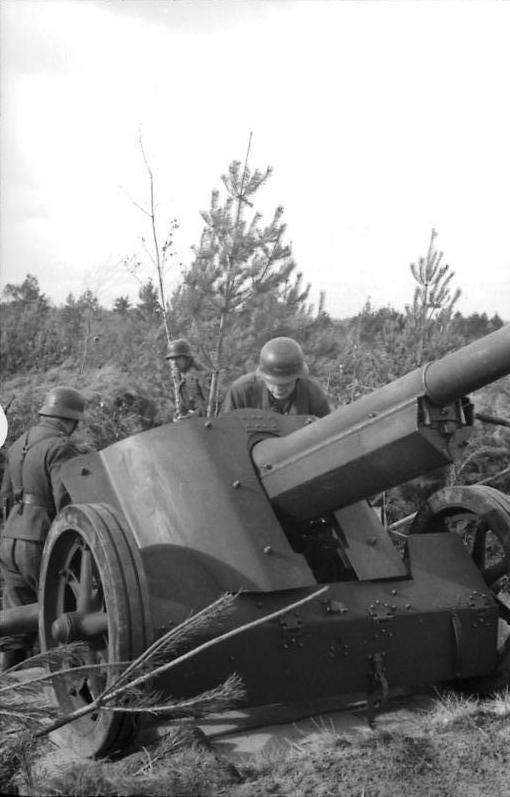

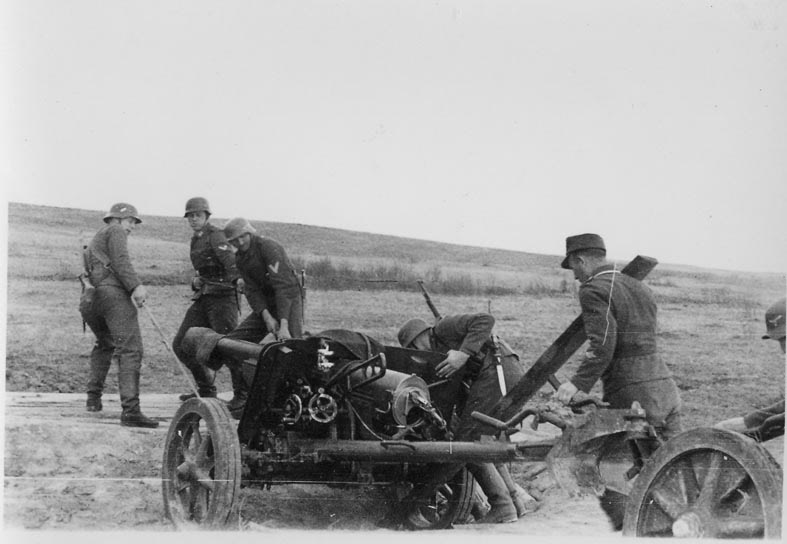

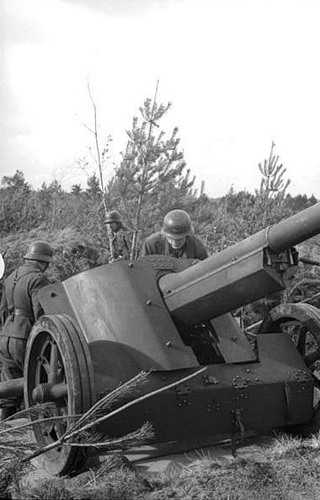

Sowjetunion.- Soldaten der Luftwaffe an Panzerabwehrkanone (PK Kunstmann, 1942).
3-е фото скорее всего Нарва или Ладога (местность характерная).



Это Ferntrauung (так же Fernhochzeit)-заочное бракосочетание.
Чтобы заключить такой брак, требовалось следующее: волеизъявление солдата (письменное, непосредственному начальству), справка об арийском происхождении и разрешение на брак от верховного командования вермахта (это для ЗАГСа, куда отправится невеста).
Часто достаточно было одного письменного заявления жениха.
На родине невеста шла в ЗАГС с двумя свидетелями. Роль жениха во время церемонии исполняла каска, которую укладывали рядышком с брачующейся, поэтому в народе такие свадьбы называли "Stahlhelmtrauung" или "Trauung mit dem Stahlhelm" (бракосочетание с каской).
Практиковали также свадьбы с погибшими и пропавшими без вести (postmortale Eheschliessung, или народное "Leichentrauung", буквально: "брак с трупом".

http://de.academic.ru/dic.nsf/dewiki/437755
Вот этот парняга с фото невесты.

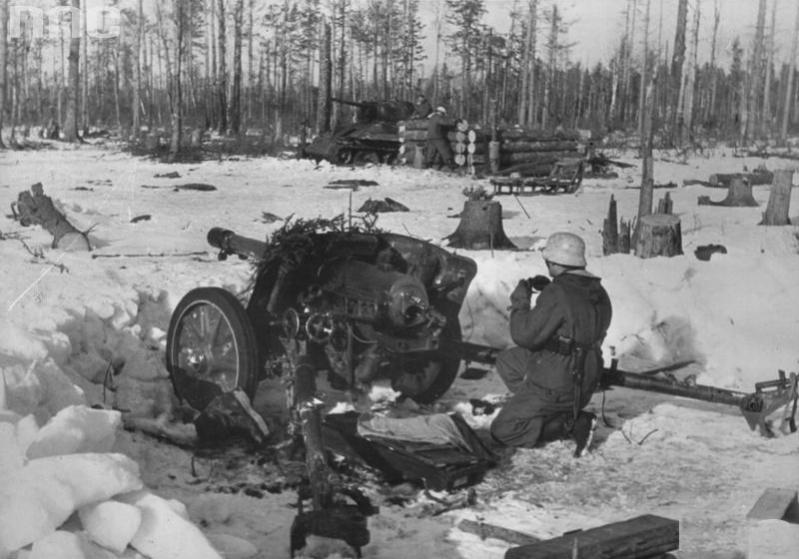

3-е фото интересное ,на заднем плане подбитый Т-34 .
Вот есть информация, что на фото боевая позиция в районе озера Ильмень. http://foto-history.livejournal.com/693768.html



75-мм французской полевой пушки образца 1897 года поступили на вооружение вермахта в качестве полевых орудий под обозначением для польской - 7,5 cm F.K.97(p), а для французской - 7,5 cm F.K.231 (f). Разница заключалась в том, что польские пушки имели деревянные колеса со спицами - с ними орудия выпускались во Франции в годы Первой Мировой войны, для их транспортировки в польской армии использовались конные упряжки. Пушки, имевшиеся на вооружении французской армии прошли модернизацию в 30-х годах, получив металлические колеса с резиновыми бандажами, что позволяло буксировать их при помощи тягачей со скоростью до 40 км/ч. F.К.97(р) и F.K.231 (f) в ограниченных количествах поступали на вооружение нескольких второразрядных дивизий, а также использовались в береговой обороне во Франции и Норвегии. Например, по состоянию на 1 марта 1944 года в составе вермахта числилось 683 F.K.231 (f) (из них во Франции 300, в Италии 2, на советско-германском фронте 340 и в Норвегии 41) и 26 польских F.K.97(p), которые находились на советско-германском фронте.
Применение пушек образца 1897 года для борьбы с танками было затруднительно прежде всего из-за конструкции однобрусного лафета, допускавшего угол обстрела по горизонту всего в 6 градусов. Поэтому немцы наложили ствол 75-мм французского орудия, оснастив его дульным тормозом, на лафет 50-мм Рак 38 и получили новую противотанковую пушку, которой присвоили обозначение 7,5 cm Рак 97/38. Правда, ее цена была довольно высокой - 9000 рейхсмарок. Несмотря на то, что орудие имело поршневой затвор, его скорострельность составляла до 12 выстрелов в минуту. Для стрельбы использовались разработанные немцами выстрелы с бронебойным снарядом PzGr и кумулятивным HL.Gr 38/97. Осколочные использовались только французские, получившие в вермахте обозначение SprGr 230/1 (f) и SprGr 233/1 (f). Производство Рак 97/38 началось в начале 1942 года и было прекращено в июле 1943-го. Причем последние 160 пушек изготовили на лафете орудия Рак 40, они получили обозначение Рак 97/40.По сравнению с Рак 97/38 новая артсистема стала тяжелее (1425 против 1270 кг), но баллистические данные остались прежними. Всего за полтора года серийного производства было изготовлено 3712 Рак 97/38 и Рак 97/40. Они поступали на вооружение дивизионов истребителей танков пехотных и ряда других дивизий. По состоянию на 1 марта 1945 года в составе частей вермахта еще имелось 122 орудия Рак 97/38 и F.K.231 (f). причем из этого количества на фронте находилось лишь 14 штук.

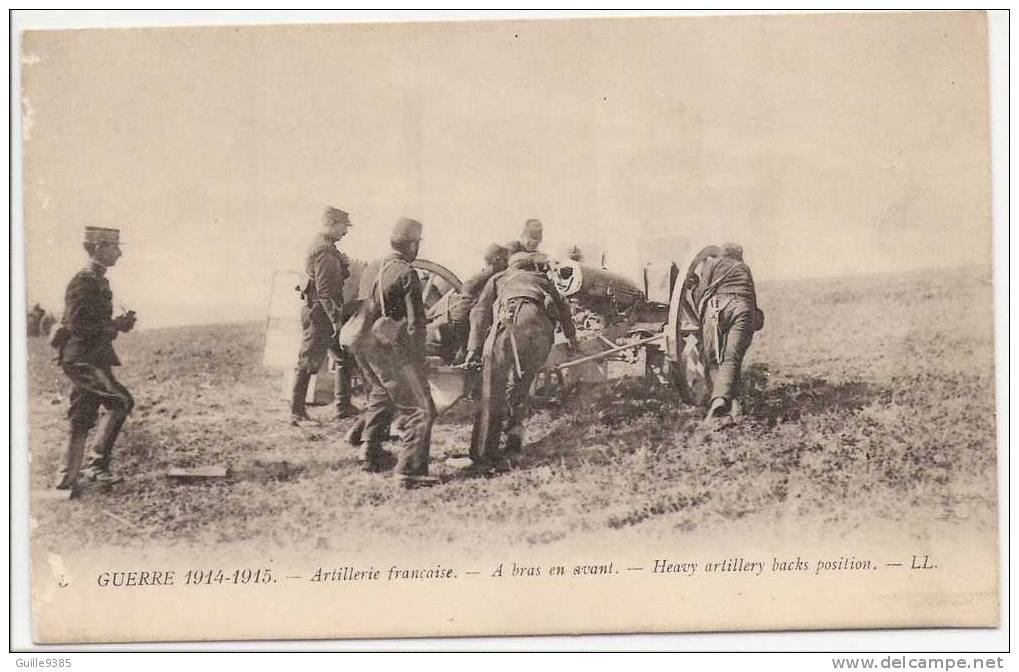

1-е фото 75-мм французской полевой пушки образца 1897 года ,прославившаяся своей скорострельностью 12 выстрелов в мин.1-я Мировая война ,французская армия.



Кажись на втором плане она.Крым 1944год



Еще фото .
1-е фото .Раздавленное орудие Рак 97/38 ,Восточный фронт 1943-1944 гг.



Скорее всего Румынская Рак 97/38.
(Вот ссылка http://www.worldwar2.ro/foto/?id=239&section=6&article=36 )



По поводу Pak 97/40 мало информации , вот ,что накопал :Помимо основного варианта, было выпущено 160 орудий 7,5 cm Pak 97/40, представляющих собой наложение ствола все той же французской пушки на лафет противотанковой пушки Pak 40 (лафеты оказались свободны после установки этих пушек на САУ Marder).

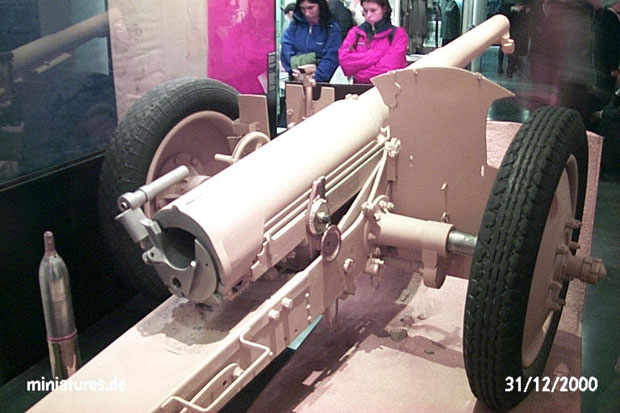

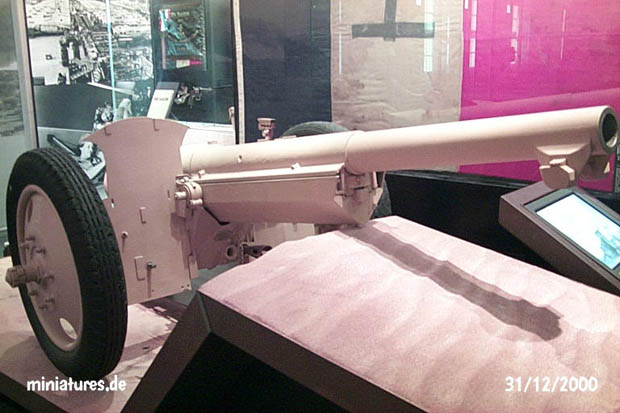

Если у кого есть фото Pak 97/40 выставите. А то я нашел только эти музейные фото. http://samlib.ru/z/zaharow_aleksandr_wiktorowich/rrr-1.shtml



Продолжу рассказывать про снаряды к Рак 97/38.
Боеприпасы и баллистика 7,5 cm Pak 97/38.


Осколочно-фугасные французские.
Германское обозначение_____ 7,5 cm Sprgr.233/1(f) обр.17
Вес снаряда, кг _____________6,19
Начальная скорость, м/с_____577
Дальность, м______________10000
Угол, грд._________________28,7

Осколочно-фугасные французские.
Германское обозначение_____ 7,5 cm Sprgr.230/1(f) обр.1900
Вес снаряда, кг _____________5,44
Начальная скорость, м/с______545
Дальность, м______________7600
Угол, грд._________________27,9

Осколочно-фугасные французские.
Германское обозначение_____ 7,5 cm Sprgr.230/1(f) обр.15
Вес снаряда, кг _____________5,44
Начальная скорость, м/с______557
Дальность, м______________7600
Угол, грд._________________27,9

Осколочно-фугасные французские.
Германское обозначение_____ 7,5 cm Sprgr.236/1(f) обр.18
Вес снаряда, кг _____________6,6
Начальная скорость, м/с______---
Дальность, м______________10000
Угол, грд._________________31,5


Кумулятивные немецкие.
Германское обозначение_____ 7,5 cm Gr.38/97H1/A(f)
Вес снаряда, кг _____________4.4
Начальная скорость, м/с______
Дальность, м______________

Кумулятивные немецкие.
Германское обозначение_____ 7,5 cm Gr.38/97H1/B(f)
Вес снаряда, кг _____________4.57
Начальная скорость, м/с______450
Дальность, м______________1500

Кумулятивные немецкие.
Германское обозначение_____ 7,5 cm Gr.15/38H1/B(f)
Вес снаряда, кг _____________4.4

Бронебойный немецкий.
Германское обозначение_____ 7,5 cm K.Gr.Pz.(p)
Вес снаряда, кг _____________6.8
Начальная скорость, м/с______570
Дальность, м______________1500
