26 мм сигнальные и прочие патроны

Перенес сюда из темы о ракетницах https://reibert.info/threads/raketnica-pljusy-nedostatki-predpochtenija.353540/page-20:

Lex30083Obergefreiter

Например какие?
На фото три черемухи (убойная вещь) и стандартная "Волна-р"
Выстрелы вот этими боеприпасами ОСП30 выдерживает без видимого ущерба для неё.

dnepr7Leutnant
Наверное эта Волна-Р стоит дорого? А аналоги ее из стреляной гильзы от сигнального пробовали делать?

Lex30083Obergefreiter



->Alexander.Oberleutnan
↑
Выстрелы вот этими боеприпасами ОСП30 выдерживает без видимого ущерба для неё.
СПШ - тоже, нормально себя чувствует, после неодноразовых отстрелов такими спецсредствами.
Вот, насчёт отстрела "Баррикады" - есть определённые сомнения... но, увы - нет её самой. Как, впрочем, и, многого другого, из списка:

• «Волна» — патрон с инертным контейнером (предназначен для учебно-тренировочной стрельбы).
• «Волна-Р» — патрон с круглой резиновой пулей «Привет» травматического действия. Дальность применения до 70 метров.
• «Стрела-3» — патрон с пластиковой пулей травматического действия
• «Сирень-7» — патрон с контейнером, содержащим ирритант CS. Через 1 секунду после попадания контейнера в преграду образуется облако в 50 м³ с непереносимой концентрацией CS. Дальность применения до 100 метров.
• «Черёмуха-7» — патрон с контейнером, содержащим ирритант CN. Через 1 секунду после попадания контейнера в преграду образуется облако в 30 м³ с непереносимой концентрацией CN. Дальность применения до 150 метров. В настоящее время не выпускается.
• «Черёмуха-7М» — патрон с контейнером, содержащим раздражающее вещество CN. Через 1 секунду после попадания контейнера в преграду образуется облако в 50 м³ с непереносимой концентрацией CN. Дальность применения до 150 метров.
• «Баррикада» — патрон со стальной остроконечной пулей. Применяется для принудительной остановки автотранспорта путём его повреждения. Дальность применения до 100 метров.
• «Шрапнель-10» — патрон с зарядом картечи. Дальность применения до 10 метров.
• «Шрапнель-25» — патрон с зарядом картечи. Дальность применения до 25 метров.
• «Звезда» — свето-звуковой патрон. Предназначен для психологического воздействия на преступника.
• холостой патрон ПВ-23 (применяется для отстрела газовых гранат)

Конечно, если, бы образцы некоторых позиций перечисленного, были, бы, "более" доступны, их - можно, было, бы, разобрать, померить навеску, массу "кинетической части", итд... И, прикинуть, запас прочности ракетниц по СОПРОМАТу. Но, увы...
Также, интересно, было, бы, сравнить немецкие "ракетницы" с буковкой "Z", и - без оной...


Lex30083Obergefreiter
↑
Насколько я помню дробовой патрон 4 калибра содержит 70 грамм дроби. Не выдержит такого выстрела ракетница.
Руки стрелка без приклада точно не выдержат, в саму же ОСП-30 заложена немалая прочность конструкции- "Баррикада" не попадалась, но "Тренировочные контейнеры" (стальные кстати) идут "на ура", пробивная у них "офигеть", опять же без видимого ущерба для ракетницы.

YuberStabsfeldwebel
Относительно спецпатронов 4 кал., в теме о патронах уже писалось, что они, по крайней мере Волна-Р и Черемуха, выпускались 2-х разных видов - для карабина КС-23 и для ракетниц. Так что не известно, какой именно вид патронов выдерживала Спш-44. И не факт, что она также может выдержать и другие!


->Alexander.Oberleutnant
↑
Как отличить по маркировкам те патроны, что для карабинов, от тех, что для ракетниц? Вот вопрос...
Лично я думаю, что, у всех нас - патроны для карабинов, поскольку те, что для ракетниц - должны встречаться значительно реже. (Карабины на вооружении МВД СССР, лично, я - помню, а, вот, ракетницы - не встречал).
↑
...То что ракетница выдерживает специально для нее разработанные боеприпасы типа Волна-Р или Черемуха - это ничего не меняет ибо это спецсредства и на них тестировать ее не будут...
Тут, ещё, есть вопрос, чисто юридического плана:
Впервые термин "специальные средства" стал использоваться в законодательных актах бывшего СССР в 1978 г.
Под современными специальными средствами следует понимать состоящие на вооружении полиции и применяемые ею в случаях и порядке, предусмотренных законом, технические изделия (устройства, предметы, вещества) и служебные животные, основным назначением которых является оказание прямого принудительного физического воздействия на человека или какие-либо материальные объекты.
На вооружении МВД Украины, насколько мне известно, спецсредства калибра 23,5-26,5 мм - более не состоят. В настоящее время - используются спецсредства 12 калибра. Поправьте меня, плз, если есть информация противоположного свойства.
То есть - возникает вопрос о справедливости причисления всего, обсуждаемого нами, к спецсредствам, как таковым, де-юре.

Немного не в тему, сорри. Хотя - Anti-Riot Gas Gun иностранного производства, это - тоже, касается.

YuberStabsfeldwebel
↑
Как отличить по маркировкам те патроны, что для карабинов, от тех, что для ракетниц? Вот вопрос...
Та отож!
↑
Лично я думаю, что, у всех нас - патроны для карабинов
Не исключено, но не факт!
↑
поскольку те, что для ракетниц - должны встречаться значительно реже.
Наверное, да.
↑
На вооружении МВД Украины, насколько мне известно, спецсредства калибра 23,5-26,5 мм - более не состоят
Ой, не факт! Допустим, по травматам, возможно, и скорее всего, да. А вот по Черемухе... Чем ее на дистанцию 100м доставлять демонстрантам? "Бздюлькой" 12 калибра? Сколько в нее Черемухи влезет? Или надкалиберными снарядами увеличенного обьма? Не серьезно и сложно! Тут, наоборот, впору о калибре 37мм говорить!

->Alexander.Oberleutnant

Вообще-то, и - насадками, надеваемыми на ствол "Форт-500", с надкалиберными гранатами, и - ручными гранатами, и - патронами 12к:
http://www.cobra.net.ua/catalog/speczsredstva-slezotochivogo-dejstviya.html
https://www.mediaport.ua/chem-voyuet-miliciya (здесь, правда, непонятки по 4 калибру - получается, или старые инструкции не поменяли, или, меня дезинформировали, насчёт снятия его с вооружения. (Но, надо учесть: новых патронов и гильз, в данном калибре - не встречается (слухов по ним - также), а у старых - давно вышел срок годности. По оружию - упоминается, только "Форт-500" в 12к, про КС-23 - нигде, ничего).
http://www.teren.net.ua/ru/products/specsredstva/index.html
Если, бы, у нас сохранялись на вооружении карабины КС-23, они, наверняка, засветились, бы, на Майдане (У "Беркута" - они ТОЧНО состояли на вооружении, по крайней мере - незадолго до этого). Но, об их применении, там - не сообщалось, как, и, о ракетницах.
http://argumentua.com/stati/vlast-l...tivistov-maidana-byli-na-vooruzhenii-mvd-foto
Думаю, правильнее всего - ознакомиться с закупками МВД за последние годы (Аваков, ведь - усиленно вооружает свою "частную армию"). Если там нет ничего в 4к, значит - сняли с вооружения.

Кстати, патроны для ракетниц, по идее - должны отличаться меньшей длиной. (Если это правда, конечно - никогда не встречал таких Да, и, фраза про патроны с картечью и пулями - противоречит номенклатуре применяемых боеприпасов). Так, что, ВОЗМОЖНО - ещё плюс, в сторону патронов для карабинов:

Предлагаю продолжить обсуждение патронов в профильной теме.

YuberStabsfeldwebel

Ну, вот, что написано:
- Есть специальная модификация для отстрела из ружья. Называется «ТЕРЕН-6Д», отстреливается с помощью специальной насадки и вышибного патрона из ружья «Форт-500».

Есть один вопрос. Почему никто не видел ни этой насадки, ни этих гранат, ни этих вышибных патронов?
Хотя вот написано: МВД в этот раз законтрактовало 1500 газовых гранат 12 калибра для отстрела из помпового ружья «Форт=500» по 189 гривен за штуку.-с)
Возможный вариант - гранаты законтрактовали, а вышибные патроны к ним - нет. Так и остались лежать на складах.

↑
Думаю, правильнее всего - ознакомиться с закупками МВД за последние годы (Аваков, ведь - усиленно вооружает свою "частную армию"). Если там нет ничего в 4к, значит - сняли с вооружения.
Правильная мысль! Осталось найти того, кто это сможет сделать!

Относительно разной длины патронов Волна-Р для ракетниц и КС-23, она одинакова 80мм.

->Alexander.Oberleutnant

1. Возможно. Надо поискать информацию. Не интересовался, особо.
2. Данные по закупкам МВД - по идее, должны быть открытыми, нет? (в https://prozorro.gov.ua/) Cейчас - нет времени проверять. Возможно - позже...
3. Судя по фото, ПРЕДПОЛАГАЮ: "КОГДА-ТО, давно", такие патроны - существовали (закатка - выглядит заводской), и, тогда, ещё - не было "Баррикад" и "Шрапнели" в 4к. Впоследствии, от них - могли отказаться, и изменить номенклатуру изделий.



Их- не один такой, в авиации...
6.3.4. Патроны ложных целей и обеспечения
Патроны ложных целей предназначены для постановки помех летательным аппаратам с радиолокационными и инфракрасными головками самонаведения. Патроны снабжены электровоспламенителями и отстреливаются из пусковых установок самолётов и вертолётов импульсом электротока бортовой сети.
ЛО50 (ППР-26, ППР-26-17, ППР-26-51ВС) - 26-мм патрон противорадио-локационный предназначен для защиты самолётов и вертолётов от поражений ракетами с радиолокационными головками самонаведения. Патрон имеет папковую гильзу с металлическим цоколем, вышибной заряд и пакет дипольных помехообразующих элементов. Масса патрона - 0,1 кг, длина - 88 мм.
(ППР-50, ППР-50-17) - 50-мм патрон противорадиолокационный с алюминиевой гильзой. Устроен подобно ППР-26. Масса 1,0 кг, длина 202 мм.
Л218 (ППИ-26, ППИ-26-1В, ППИ-26-2-1) - патрон пиротехнический инфракрасного излучения предназначен для защиты самолётов и вертолётов от поражений ракетами с инфракрасными головками самонаведения. Патрон внешне подобен 26-мм сигнальному патрону с алюминиевой гильзой и при срабатывании выстреливает горящую тепловую звёздку. Масса патрона 0,11 кг, длина 80 мм.
Л221 (ППИ-50, ППИ-50-1, ППИ-50-3 ППИ-50-17) - 50-мм патрон пиротехнический инфракрасного излучения. Для отличия патрон имеет канелюру у основания алюминиевой гильзы. Масса патрона - 1,0 кг, длина - 202 мм.
Патроны обеспечения предназначены для повышения безопасности полётов и функционирования оружия летательных аппаратов. К ним относятся:
ПВ-26 - 26-мм патрон для инициирования выпадения осадков в районе взлётно-посадочных полос. Патрон имеет алюминиевую гильзу и применяется с помощью 26-мм сигнального пистолета.
СОП-40 - 26-мм специальный патрон для отпугивания птиц у взлётно-посадочных полос. Патрон имеет алюминиевую гильзу и применяется с помощью 26-мм сигнального пистолета...
...AJI-IT (26x33R) - 26-мм патрон для отстрела аварийного линемёта. Имеет короткую пайковую гильзу с металлическим цоколем, окрашенную в красный цвет...
26-мм патроны для устройств выброса помех
ПВ-26 26-мм патрон воздействия на облака
ПВ-26-01 26-мм патрон воздействия на облака
ПВ-26-92 26-мм патрон воздействия на облака
ПВ-26-95 26-мм патрон воздействия на облака
ППИ-26 26-мм пиропатрон инфракрасный
ППИ-26-1 Л-056 26-мм пиропатрон инфракрасный
ППИ-26-1В Л-056В 26-мм пиропатрон инфракрасный
ППИ-26-2 26-мм пиропатрон инфракрасный
ППИ-26-2-1 Л-218-1 Диез МГИФ.771941.006 26-мм пиропатрон инфракрасный
ППИ-26-2-1М МГИФ.771941.039 26-мм пиропатрон инфракрасный
ППИ-26-2-1М1 26-мм пиропатрон инфракрасный
ППЛ-26 26-мм пиропатрон лазерный
ППР-26 Л-050 26-мм пиропатрон радиолокационный
ППР-26-13Т 26-мм пиропатрон радиолокационный
ППР-26-17 26-мм пиропатрон радиолокационный
ППР-26-17Т 26-мм пиропатрон радиолокационный
ППР-26-21Т 26-мм пиропатрон радиолокационный
ППР-26-30Т 26-мм пиропатрон радиолокационный
ППР-26-44Т 26-мм пиропатрон радиолокационный
ППР-26-50-13 26-мм пиропатрон радиолокационный
ППР-26-51ВС 26-мм пиропатрон радиолокационный
ППР-26-51Т 26-мм пиропатрон радиолокационный
ППР-26М 26-мм пиропатрон радиолокационный
САГ-26 26-мм самолетный аэрозрольный генератор
-------
50-мм патроны для устройств выброса помех
ПВ-50 50-мм патрон воздействия на облака
ПВ-50-92 50-мм патрон воздействия на облака
ПВ-50М 50-мм патрон воздействия на облака
ППИ-50 Л-043 Гроздь 50-мм пиропатрон инфракрасный
ППИ-50 Л-221 50-мм пиропатрон инфракрасный
ППИ-50-3 МГИФ.771941.004 50-мм пиропатрон инфракрасный
ППИ-50-3М 50-мм пиропатрон инфракрасный
ППИ-50-17 50-мм пиропатрон инфракрасный
ППИ-50АК 50-мм пиропатрон инфракрасный
ППЛ-50 50-мм пиропатрон лазерный
ППР-50 Л-051 50-мм пиропатрон радиолокационный
ППР-50-1 50-мм пиропатрон радиолокационный
ППР-50-17 50-мм пиропатрон радиолокационный
ППР-50-17-110 50-мм пиропатрон радиолокационный
ППР-50-21 50-мм пиропатрон радиолокационный
ППР-50-30 50-мм пиропатрон радиолокационный
ППР-50-51 50-мм пиропатрон радиолокационный
ППР-50-ШД-17 50-мм пиропатрон радиолокационный
ППР-50-ШД-21 50-мм пиропатрон радиолокационный
ППР-50-ШД-26 50-мм пиропатрон радиолокационный
ППР-50М 50-мм пиропатрон радиолокационный
-----
Сорри, для полноты информации - не стал отсекать от списка 50мм.
По поводу способа инициации орнитологического - ничего сказать не могу. Ни одного не досталось, пока, что. Учитывая сферу применения (наземные службы аэродрома), подозреваю - должны преобладать с механическим пуском.
-----
ППР-26, ПВ-26 и СОП-40 - искал-искал... и - устал...



Фух, читал, читал...и устал!
Плохо, что не расписаны отличия между ППИ-26 с разными индексами!
Но для информации полезно. Спасибо, Александр!



Увы - самое полное, что удалось найти.
Но, вот, это... смущает: ППЛ-50 50-мм пиропатрон лазерный
Надо у здешних авиаторов поспрашивать - что, да, как...



Да, это интересно!



А случаем не так ?

9-А-433 - пиропатрон с латунной гильзой ППЛ



Вполне возможно. А откуда эта информация? С ув.



Эхх... поспешил.
В данном случае это ППЛ для перезарядки...



А подробнее можно? Что за фрукт такой? С ув.



Вот, камрад Эрвин помог найти ППЛ - пиропатрон для первого заряжания 23мм авиапушки. Инициируется с помощью электрокапсюля. В дальнейшем перезаряжание происходит за счет энергии отходящих газов.
Продавался тут на форуме:
https://reibert.info/lots/piropatron-dlja-perezarjadki-aviapushki-gsh-23-ppl.254782/



Латвия.
Не было еще в этой теме. Камрад Эрвин поделился.

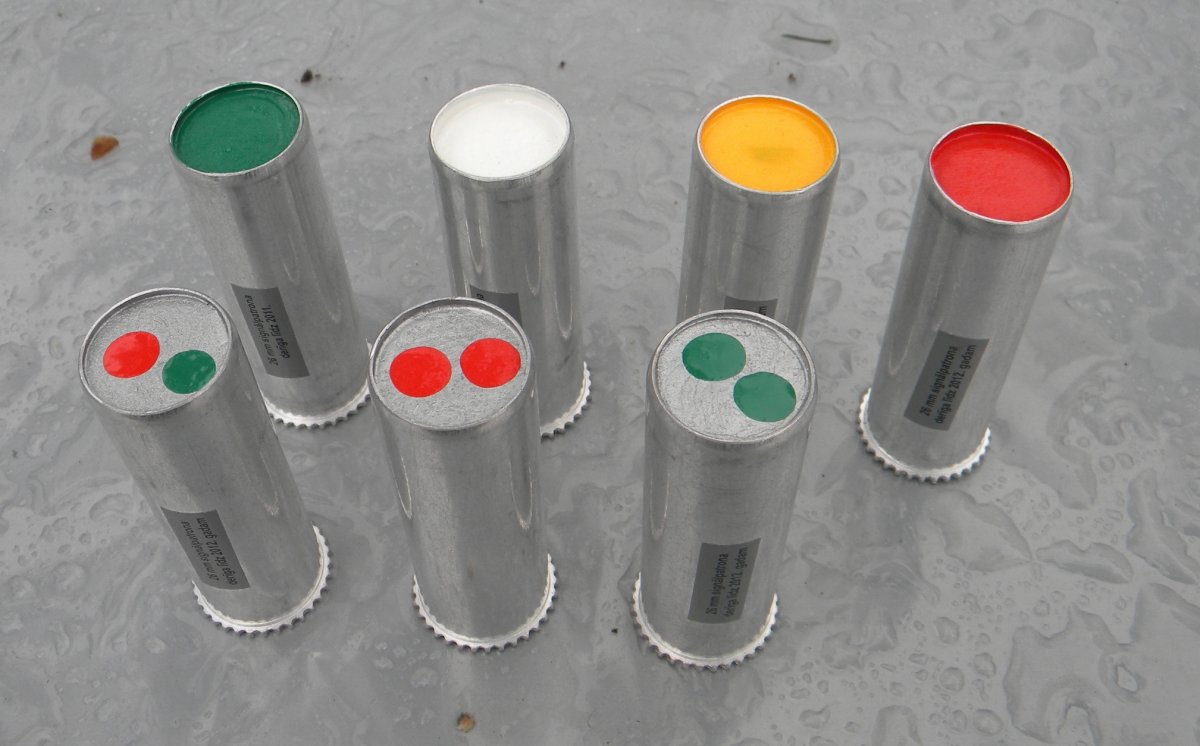

Упаковка СП 4калибра разных цветов. Хорошо видны выступы на крышках патронов и насечки на ранте гильз, как у гансов, для тактильной идентификации патронов в темное время суток. К сожалению, фото не позволяет видеть боковую поверхность гильз.



Сигналки 12 кал. Патроны с разным цветом огня отличаются друг от друга только цветом крышечки. Других идентификационных отличий нет. Что демонстрирует разный подход к маркировке гражданских СП и патронов двойного назначения!



Фото с боку есть... где то в теме. Где выставлял все варианты Латвийских СП
Рант не означает не чего.. просто гильзы производства толи Словакии толи Польши.. точно не помню.



Просмотрел всю тему. Не нашел в ней латвийских патронов вообще. Поэтому запостил Ваши.
Возможно, я был недостаточно внимателен в поиске...



Таки да, каюсь! Камрад Эрвин меня поправил.
Фото латвийских СП можно посмотреть здесь на 7стр:
https://reibert.info/threads/26-mm-signalnye-i-prochie-patrony.457692/page-7

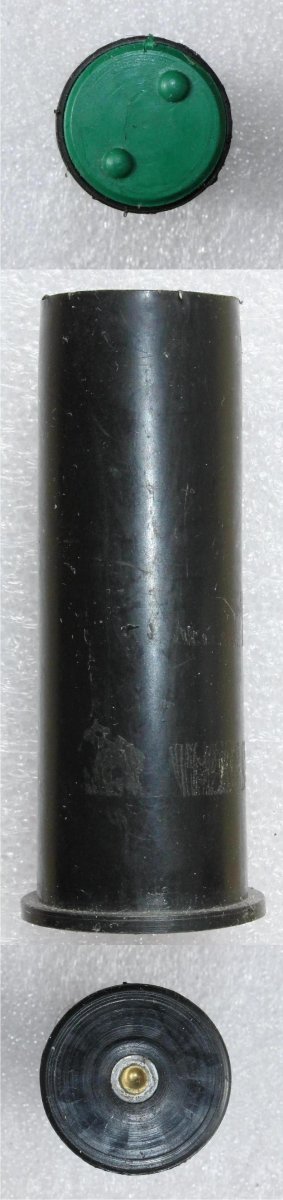

Ранний вариант Латвия в Пластмассовой гильзе. ( Примерно 94-96 г , но точно не могу сказаь )



И фото с 2009 года... с вариантом еще без крышек с выступами

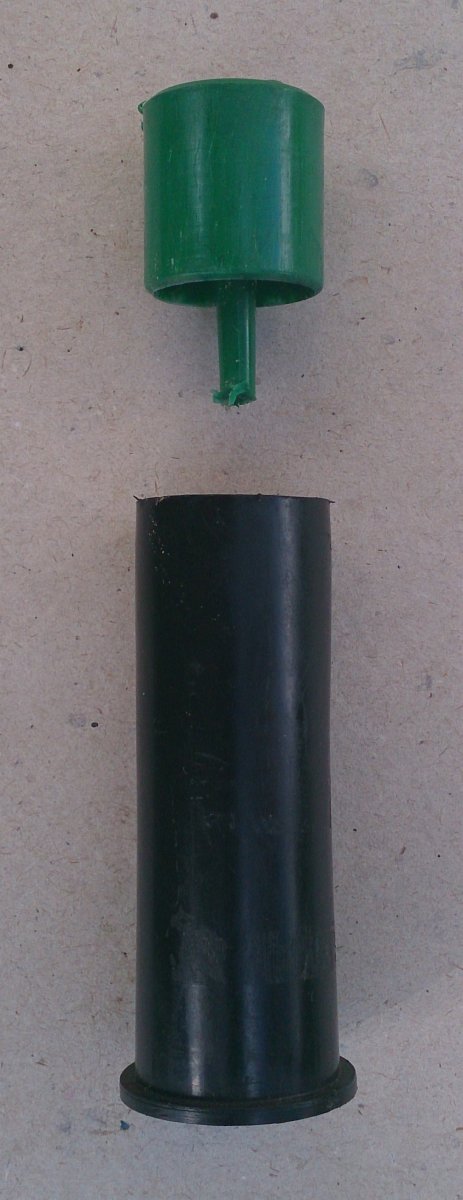

Нашлось и фото в разобраннои виде. Это конечно же отстрел..по этому возможно что то нехватает

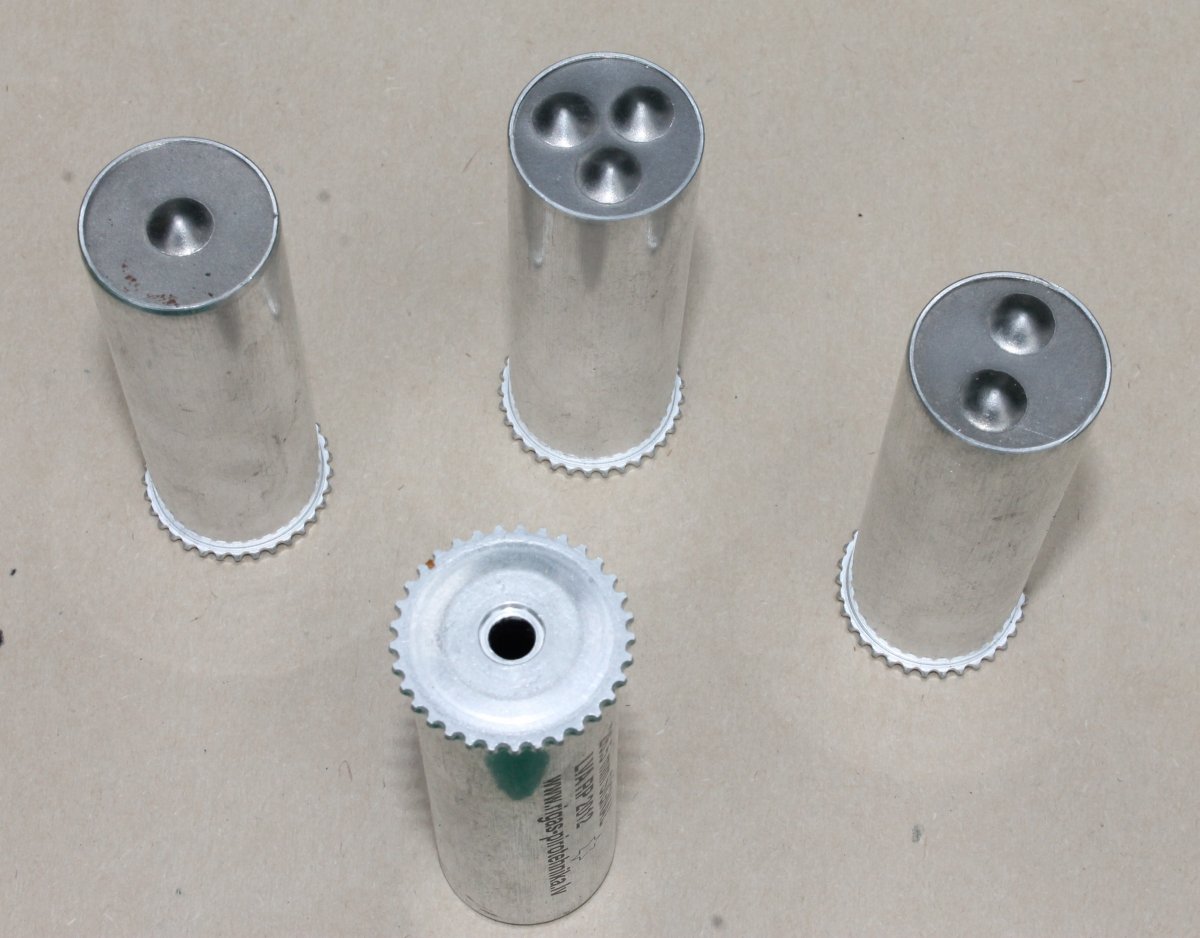

Еще один не совсем стандартный образец Латвийских.
Короче ,,обычного,,. К тому же этикетка с интересной маркировкой.
Для чего делали короткие выяснить не удалось. Не помнит даже человек который в то время руководил данной фирмой...
Но подтвердил что .. да. Это его и делали.....



Еще давне фото ,,не стандарт-а,,. Учебные сигналки.
Но они не официальные. Были сделаны... но так и не понадобились...

По сути им тут не совсем место... но пусть будет...



Вроде небыло...

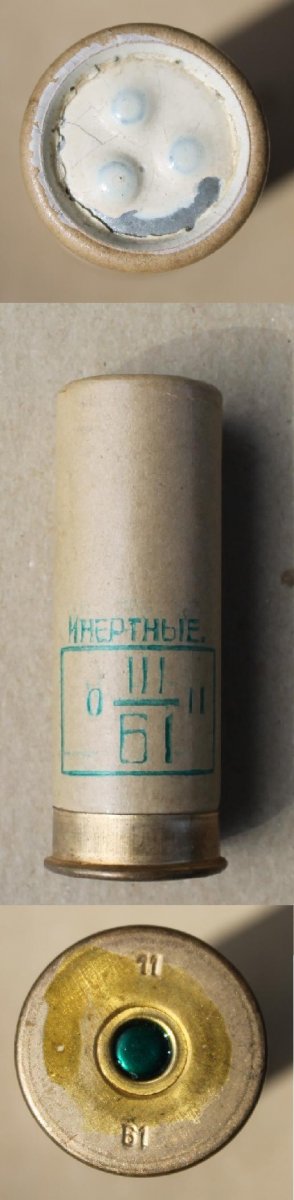

Может кто знает что это и для чего ? И что за завод номер 11 ?



Обычный для сигналок Краснозаводский химический завод



Какой он длины?



Все уже было. На предыдущей странице:



Упс, досмотрелся. Таки не было. На штампе стоит слово "Инертные". Не понятно, что оно означает. Надо искать.



Вот и красный нашолся....



Еще раз итальянцы.
Camocini&Como 1935г.

Раньше приходились встречать только латунные гильзы этого производителя этого периода.




Оказывается, итальянцы производили и алюминиевые.
Левая гильза имеет характерное для гильз Camocini ромашкоподобное донце. Две другие - донце с рифленой насечкой на ранте, похожей на ту, что наносили немцы на своих гильзах, только мельче.

Ну и еще несколько интересных фото итальянцев из соседней темы https://reibert.info/threads/italjanskoe-strelkovoe-oruzhie.25786/page-11:





Особое внимание хочется обратить на две латунные гильзы справа на последнем фото. Интересна в них система монтажа капсюля. Она отличается от традиционно используемой в конструкции сигнальных патронов и напоминает устройство артиллерийских гильз. Нигде больше в сигнальных патронах такая конструкция не применялась. Похоже, что такое усложнение, скорее всего, было продиктовано необходимостью повторного переснаряжения патронов.
А вообще, такого разнообразия устройства капсюльного узла гильз СП, как у итальянцев, нет больше ни в одной другой стране!
