Хотелось поговорить о этом чуде конструкторского гения.....Приведу нукоторую справочную информацию,ежели что,поправляйте,дополняйте.....:
1.Название: 2-cm Vierlings-Fliegerabwehrkanone 38
2.Страна производитель: Германия
3.Фирма производитель:
---Rheinmetall-Borsig A.G.(в подчинении у государственного концерна Reichswerke Hermann Goring A.G.)
---Mauser A.G.
4.Заводы изготовители:
---Ostmark Werk A.G./ Wien(c июня 1944г.)
---Auto Union Werk A.G./ Chemnitz
---Benteler Werk A.G./ Bielefeld
6. Спроектирована: 1940г.
7. Год принятия на вооружение: 1940г.
8. Всего построено: 2140 шт.
9. Производство:
---1940г. - 42 шт.
---1941г. - 320 шт.
---1942г. - 599 шт.
---1943г. - 483 шт.
---1944г. - 573 шт.
---1945г. - 123 шт.
10. Первые 17 шт. поставлены в войска в мае 1940г.
11. На март 1945г. на вооружении числилось 1.137 единиц
12. Расчёт: 8 человек
13. Вес в боевом положении: 1.351 кг
14. Вес в походном положении: 2.207 кг
15. Боекомплект: 600 снарядов (в магазинах по 20 снарядов)
16. Беспрерывный темп стрельбы: 1.680 - 1.920 выс/мин
17. Практический темп стрельбы: 700 - 900 выс/мин
18. Угол горизонтальной наводки: 360°
19. Максимальный угол подъёма: +100°
20. Максимальный угол снижения: -10°
21. Скорость вращения установки (2 передачи):
---7 1/2°
---22 1/2°
22. Скорость возвышения установки(2 передачи):
---4°
---12°
23. Высота орудия при подъёме +100°: 307 см
24. Начальная скорость выстрела:
---Фугасный: 899.2 м/сек
---Бронебойно-трассирующий: 838.2 м/сек
---Pzgr.40: 990.6 м/сек
25. Дальность стрельбы по наземным целям: до 3.200 м
26. Дальность стрельбы по воздушным целям: до 3.700 м
27. Предельная дальность стрельбы: до 4.782 м
28. Тип снаряда: 20x138B
29. Название снаряда: S18-1100 20mm х 138B ("В"- указывает на "опоясанный")
30. Производитель снаряда: Rheinmetall / Solothurn
31. Стоимость счетверенной 20-мм установки Flakvierling 38: 20.000 рейхсмарок
(для сравнения: стоимость одноствольной 20-мм зенитной пушки Flak 38: 6.500 рейхсмарок)
32. Вес пули:
---Фугасная: 116.2 г
---Бронебойная: 147.4 г
33. Вес целого снаряда:
---Фугасный: 300.5 г
---Бронебойный: 328.9 г

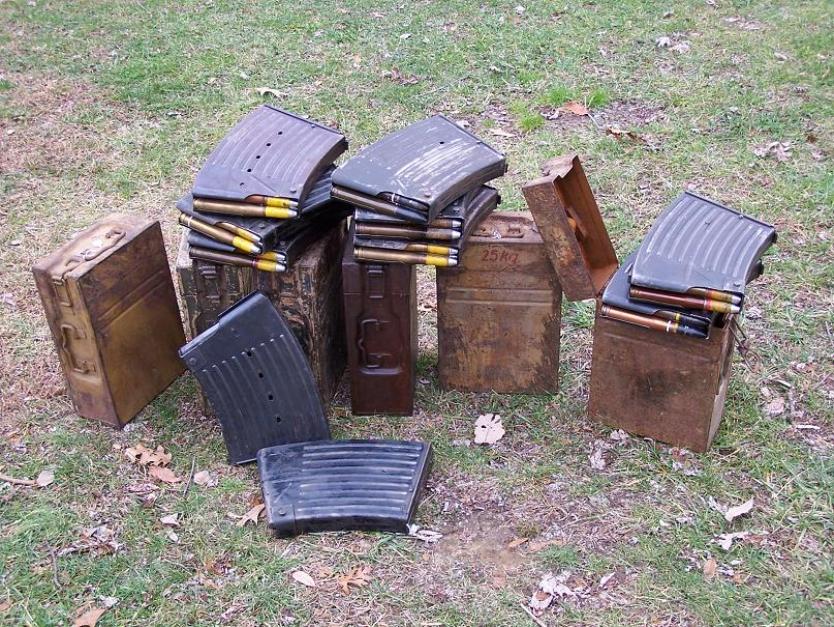

35. Магазин содержит: 20 патронов в шахматном порядке.
36. Вес магазина с 20 бронебойными патронами: 9,5 кг
37. Орудие: 4x2-см FlaK 38
38. Длина ствола без пламегасителя: 1300 мм (65 калибров)
39. Вес ствола с пламегасителем: 18 кг
40. Длина нарезной части: 1159,4 мм
41. Нарезы ствола: 8 нарезов

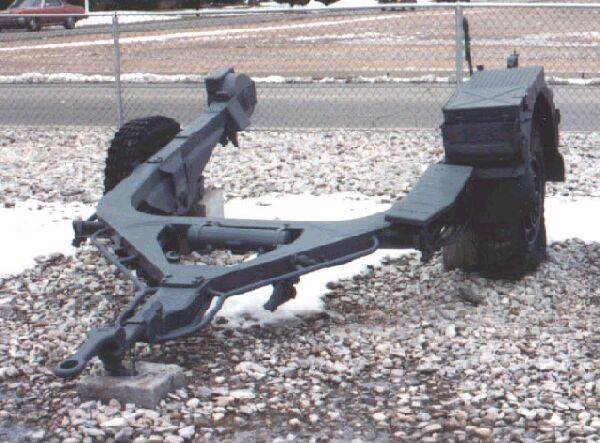

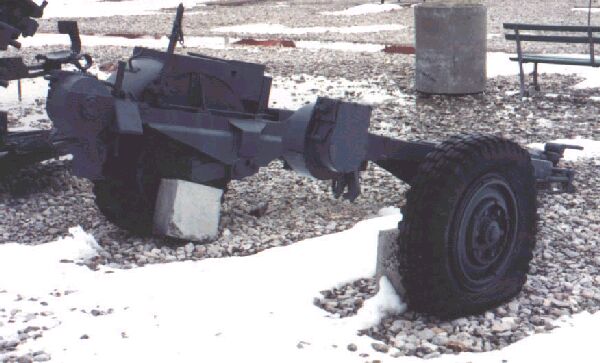

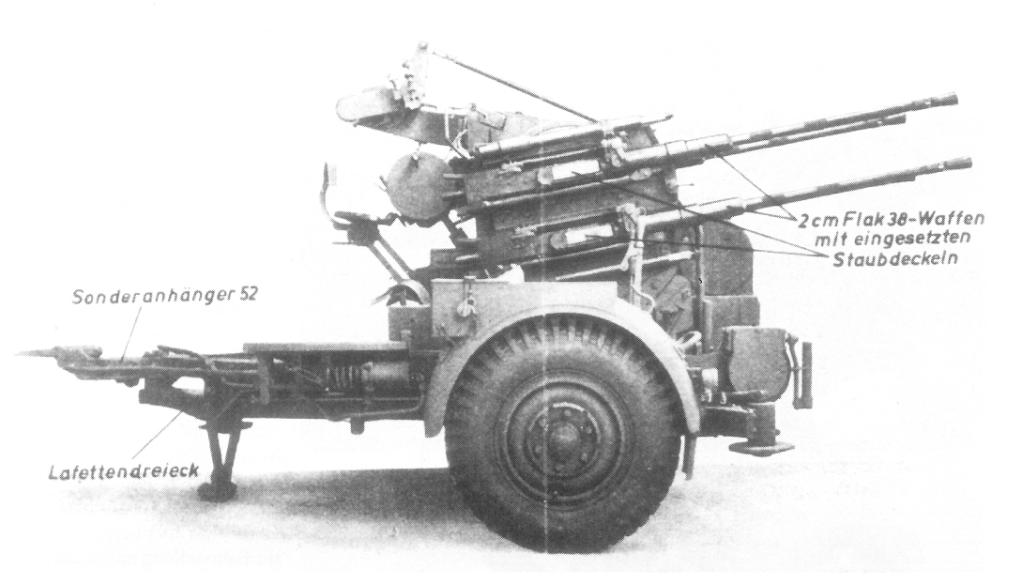

42. Трейлер: Sd. Ah. 52 (Sonderhanger)
43. Вес трейлера: 838.2кг
44. Клиренс(дорожный просвет): 430 мм
45. Скорость транспортировки: до 60 км/час
46. Охлаждение: частая смена стволов
47. Применяемые прицелы:
---Flakvisier 35,38(38а),38/40,40(40а)
---Linealvisier 21,38
---Schwebekreisvisier 30,38
---Erdzielfernrohr 3x8
48. Название орудия в варианте для Kriegsmarine: Flakvierling 35
49. Треугольное основание:
---наземный вариант: L/38
---корабельный вариант: L38/43
50. Вариант для подводных лодок: 2-см Flakvierling 38/43
50а. Спроектирована: 1943г.
50б. Производство: не запущен в серию
51. Дальнейшее развитие: 2-cm Flakvierling 38/43F
51а. Спроектирована: апрель 1945г.
51б. Производство: не запущен в серию
52. Длина FlaKvierling 38 : 4.08 м
53. Ширина: 1.81 м
54. Высота: 1.6 м



Из истории создания германских зенитных автоматических пушек:
История создания первых германских послевоенных (после Первой Мировой войны) зенитных автоматических пушек покрыта мраком тайны, поскольку до 1933 г.
эти работы велись практически подпольно.
Между Мировыми Войнами Германия,как и другие страны,поняли,что защита наземных войск от ударов с воздуха была необходима.
Запрет Версальского договора не позволял производить Германии зенитные орудия,и несколько немецких компаний купили иностранные конкурентные и развитые предприятия, делая их в тайне.
2-cm FlaK 30 (нем. 2,0 cm Flugzeugabwehrkanone 30 — 20-мм зенитная пушка образца 1930 года) — орудие, использовавшееся немецкой армией в ходе Второй мировой войны.
Зенитное орудие Flak 30 20-мм было разработано немецкой фирмой «Rheinmetall» и начало поступать на вооружение германских военно-воздушных сил в 1934 году. После того, как к ней был создан колесный лафет, пушка стала применяться и в сухопутных войсках. Установка была снабжена противооткатным устройством и магазинной подачей боеприпасов. При перевозке орудие помещалось на двухколесном прицепе и закреплялось двумя кронштейнами и соединительным штифтом. Требовалось всего несколько секунд на то, чтобы удалить штифт, после чего зажимы ослаблялись, и систему вместе с лафетом можно было опускать на землю. Зенитная установка оснащалась механическим вычислительным прицелом высокого качества и изумительной точности. 20-мм пушка Flak 30 эксплуатировалась до самого конца Второй мировой войны, хотя к тому времени появились уже более совершенные виды зенитного оружия.
Сведения о первых германских зенитных автоматах можно найти, как это ни странно звучит, в советских архивах. Так, на НИАП под Ленинград в январе 1928 г. была доставлена из Германии 20-мм зенитная автоматическая пушка (или, как она станет именоваться позже – Flak 30).
Стрельбы из этой пушки начались на НИАПе 22 марта 1928 г. При стрельбе периодически происходили отказы из-за неполного сгорания гильзы. Данных о дальнейшей работе над этой пушкой нет.
К слову сказать, по вопросу о плохо сгорающих гильзах – немцы до конца войны пытались доработать их. Принятие на вооружение такой гильзы существенно увеличило бы темп стрельбы автомата и упростило бы его конструкцию. И им это частично удалось – в 1944-45 гг. велись стрельбы сгорающими гильзами из 37-мм опытной автоматической зенитной пушки “Fliegendmaus”. Но довести до стадии серийного производства сгорающие гильзы немцы к маю 1945 г. не сумели.
28 августа 1930 г. с германской фирмой «Butast»(подставной конторой фирмы“Rheinmetall”) было подписано соглашение о поставке в СССР 20-мм зенитной автоматической пушки. Фирма “Rheinmetall” поставила всю документацию на 20-мм зенитную пушку, два образца пушки и одну запасную качающуюся часть. Цена на 20-мм пушки “Рейнметалл” составляла 24 тысячи германских марок.
После испытания 20-мм пушка фирмы “Rheinmetall” была принята на вооружение РККА под названием 20-мм автоматическая зенитная и противотанковая пушка обр.1930 г. Производство 20-мм пушки обр.1930 г. Было передано заводу №8 (г.Подлипки Московской области), где ей присвоили индекс 2К. Стволы пушек делал завод №92 (г.Горький), а передки – завод №13 (г.Брянск), ряд деталей поставляла фирма “Рейнметалл”.
Серийное производство пушек было начато заводом №8 в 1932 г. На этот год заводу был выдан план – 100 пушек. Завод изготовил всего 44 пушки, из них военпреды приняли лишь три. В 1933 г. план составил 50 пушек, предъявлено 30, сдана 61 (среди последних были и пушки 1932 г. изготовления).
В итоге работники с завода им.Калинина (№8) не сумели справиться с производством пушки.
На 1 ноября 1936 г. на вооружении РККА состояло тринадцать 20-мм пушек обр.1930 г. на колесных лафетах и восемнадцать 20-мм пушек обр.1930 г., установленных на автомобилях ЗИС-6. Кроме того, имелось 8 учебных пушек на колесных лафетах.
В Германии 20-мм автоматические пушки фирмы “Rheinmetall” были приняты на вооружение под наименованием 2-см Flak 30. В Вермахт пушки стали поступать с 1934 г. Кроме того, 2-см Flak 30 фирма “Rheinmetall” экспортировала в Голландию и Китай.
К концу Гражданской Войны в Испании было очевидно,что всё возрастающие скорости самолетов,создают необходимость увеличить темп огня у FlaK 30.Компания «Rheinmetall»,первоначальный производитель FlaK 30,была достаточно загружена работой с началом войны в Испании,поэтому работу по совершенствованию и доработке зенитного орудия Flak 30 передали на компанию «Mauser».
По результатам боевого применения 2-см Flak 30 в Испании фирма «Mauser» провела ее модернизацию.
Модернизированный образец получил название 2-см Flak 38. Новая установка имела ту же баллистику и боеприпасы. Все изменения в устройстве были направлены на увеличение темпа стрельбы, который возрос с 245 выстр/мин до 420-480 выстр/мин.
К 1939 году производство FlaK 30 сворачивается,и замененяется производством новых Flak 38,которые выпускались вплоть до конца войны в 1945 году.
Принцип действия механизмов автомата остался прежним – использование силы отдачи при коротком ходе ствола. Увеличение темпа стрельбы было достигнуто за счет уменьшения веса подвижных частей и увеличения их скоростей движения, в связи с чем были введены специальные буферы-амортизаторы. Кроме того, введение копирного пространственного ускорителя позволило совместить отпирание затвора с передачей ему кинетической энергии.
Изменения лафета были минимальные, в частности была введена вторая скорость в ручных приводах наведения. Стоимость одинарной установки 2-см Flak 38 составляла 6500 рейхсмарок.
В войска 20-мм Flak 38 начала поступать во второй половине 1940 г.
Зенитные пушки Flak-30/38 были весьма широко используемым средством ПВО Вермахта, Люфтваффе,Кригсмарине и войск СС. Рота таких пушек (12 штук) входила в состав противотанкового дивизиона всех пехотных дивизий, такая же рота являлась составной частью каждого моторизованного зенитного дивизиона, придававшегося танковым и моторизованным дивизиям.
О масштабах использования пушек Flak-30/38 говорит тот факт, что в мае 1944 г. сухопутные войска располагали 6.355 пушками этого типа, а обеспечивающие ПВО Германии части люфтваффе - более чем 20.000 пушками калибра 2-см. Легкие автоматические пушки Flak-30 и Flak-38 имели в принципе одинаковую конструкцию.Обе пушки устанавливались на легком колесном лафете, обеспечивающем в боевом положении круговой обстрел с наибольшим углом возвышения 90°. Автоматические построительные прицелы этих пушек вырабатывали вертикальные и боковые упреждения и позволяли наводить орудия непосредственно в цель. Входные данные в прицелы вводились вручную и определялись на глаз, кроме дальности, которая измерялась стереодальномером.



Появление FlaKvierling 38.

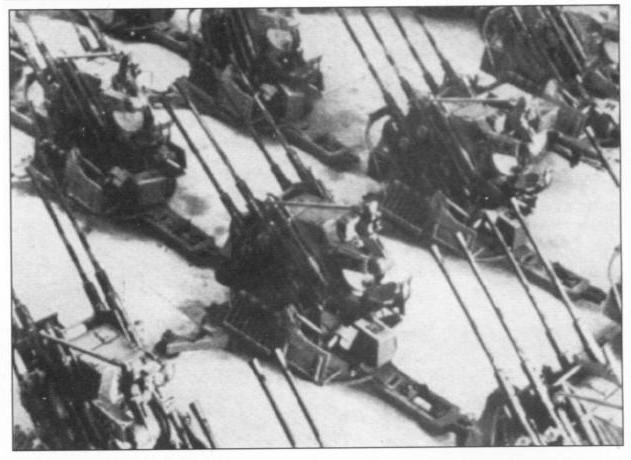

Стремясь к ещё большему увеличению темпа огня на Flak 38, разработчики на предприятии «Mauser» продолжают работать над усовершенствованием орудия,и в 1940 году рождается FlaKvierling 38.

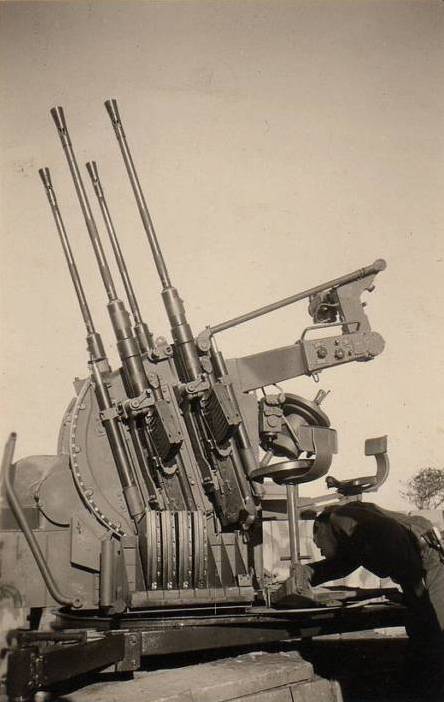

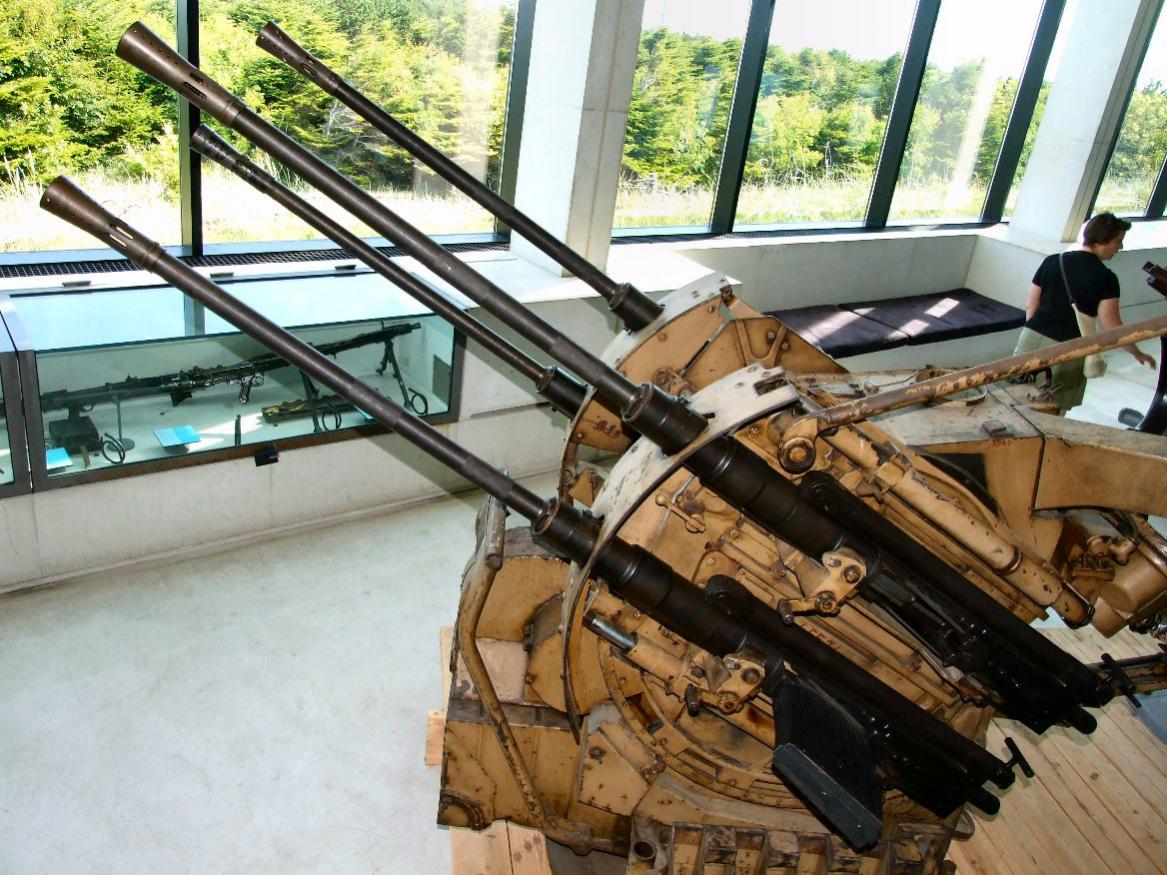

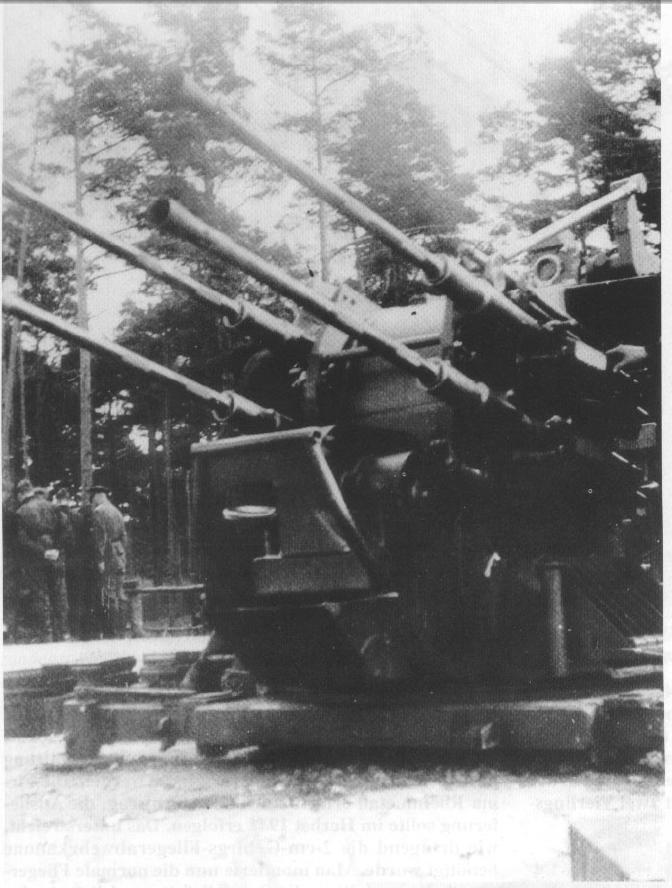

FlaKvierling 38 представлял собой совмещение 4-х орудий Flak 38 в одной установке,с ошеломляющей возможностью вести огонь в темпе 1.800 выстрелов в минуту.
Орудие имело щит для защиты экипажа,могло буксироваться большинством грузовых автомобилей и полу-гусеничнеков,и очень быстро приводилось в боевое положение.
В дальнейшем FlaKvierling установливался на различные шасси,к примеру на Pz.IV или Sd.Kfz.7,и представлял собой самоходную зенитную установку.
Для FlaK30/38 и FlaKvierling были выпущены многие виды боеприпасов,но для борьбы с авиацией использовались осколочно-фугасные,трассирующие и самоуничтожающиеся 2-см выстрелы.
Также использовались бронебойно-трассирующие снаряды и высоко-скоростные Pzgr.40(panzergranate) с вольфрамовым сердечником,для ведения огня по наземным целям.
При стрельбе бронебойно - трассирующим снарядом скорость составляла 838.2 м/сек,но при стрельбе Pzgr.40 она возросла до 990.6 м/сек,который мог пробить 49-мм брони с 300м.
Все эти виды боеприпасов выпускались в большом количестве начиная с битвы за Францию,но выпуск Pzgr.40 начал резко падать после 1943 года, когда у Германии начали иссякать запасы вольфрама.
FlaK 30/38 и FlaKvierling 38 были также приспособлены для установки на корабли и подводные лодки,и обозначались FlaK C 30, FlaK C 38 и FlakVierling 35.
В целом 2-см пушка была адекватной в начале войны,но после 1942 года самолеты двигались слишком быстро и слишком хорошо бронировались.Некоторые самолеты,такой как ИЛ-2 мог получить огромное количество попаданий,прежде чем был сбит.
Это не означает что 2-см орудие было бесполезно, но стало ясно,что только увеличение огневой мощи не всегда является выходом.Несмотря на это, 20-мм орудие являлось неотъемлемой частью ПВО Германии и было смертельно при взаимодействии с 37-мм и 88-мм FlaK.
Несмотря на изначальную ориентацию для решения задач ПВО,орудие с успехом использовалось для борьбы с легкой бронетехникой,такой как: T-26, БА-6, БА-10М, БТ-2, БТ-5 и т.п.
Будучи довольно грозным средством против низколетящих самолетов (особенно против штурмовиков союзников "Темпест" и "Тайфун"), она состояла на вооружении до конца войны.

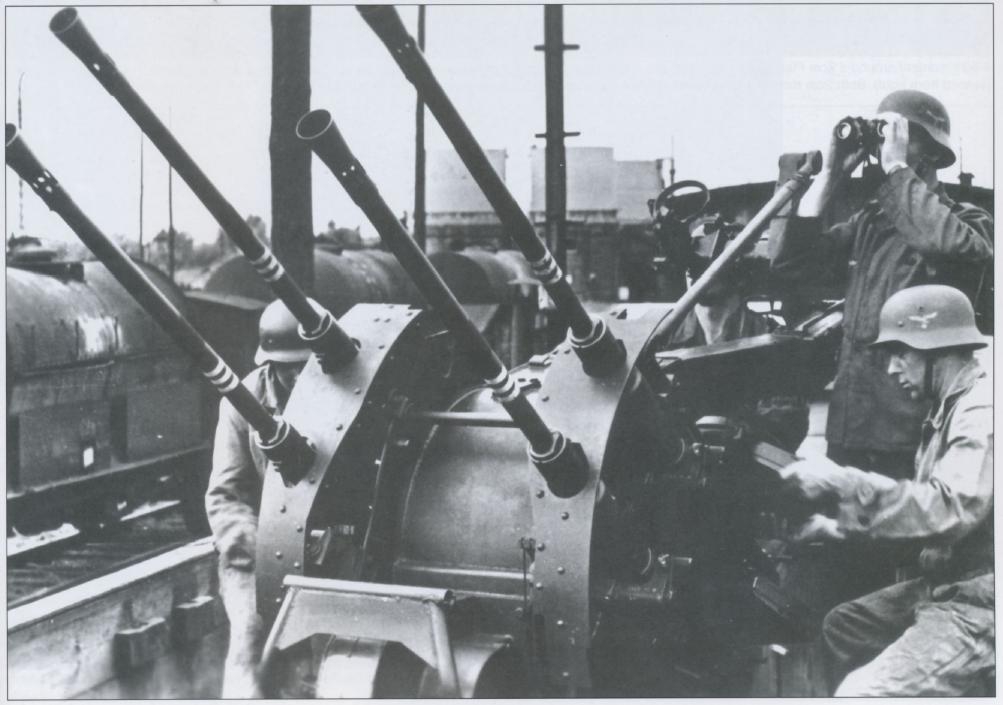

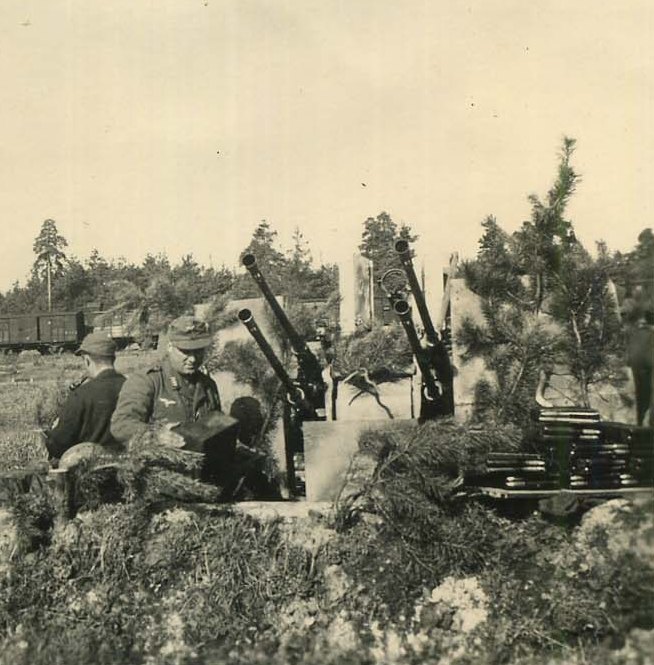

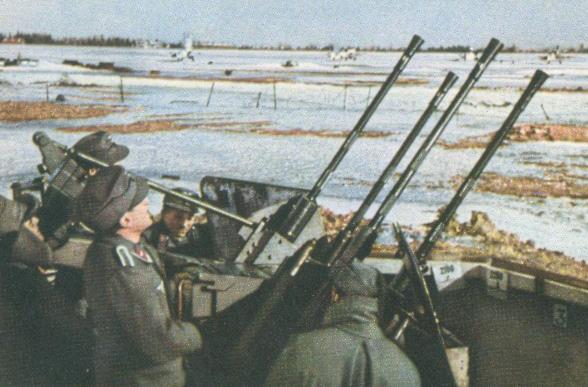

Flak-Vierling 38 был широко использован как оружие против низколетящих самолетов в так называемых «Flakturm» или зенитных башнях,а также устанавливался на поезда,вышки и другие позиций ПВО.
Как дальнейшее развитие в 1943 году, было разработано орудие 2-см FlaKvierling 38/43, которое было особенно водостойкое и должно было использоваться на подводных лодках.
Но оно не пошло в производство, поскольку спрос на такие орудия отпал,в связи с изменением тактики действий подводных лодок.
В апреле 1945 года был разработан 2-cm FlaKvierling 38/43F,использовавшийся всместе с радаром направления огня FuMG 65 "Wurzburg-Riese" фирмы«Telefunken-Gesellschaft» (ранее использовались с моделью FuMG 39 "Wurzburg").
Первоначально радар был стационарным, но несколько из них были затем размещены на железнодорожных вагонах.
Fu.M.B.65 «Wurzburg-Riese» (Funkmeß-Beobachtungsgerätgerat):
1. Параболическая антенна диаметром: 7.5 м
2. Ширина фокуса: 153 см
3. Длина волн: 53.6 см
4. Частота: 560 MHz
5. Диапазон: 500 kHz
6. Частота следования импульсов: 1.875 Hz
7. Длительность импульса: 2 микросекунды
8. Коэффициент усиления антенны: 32 дБ
9. Точность пеленгования: 0,25°
10. Чувствительность приемника: 250 мкВ
11. Дальность обнаружения: около 70 км
12. Вес: 15 тонн
13. Вес вращающейся части: 11 тонн
14. Год принятия на вооружение: 1942
15.Изготовлено: около 1500 единиц
16. Расчёт: 6 человек

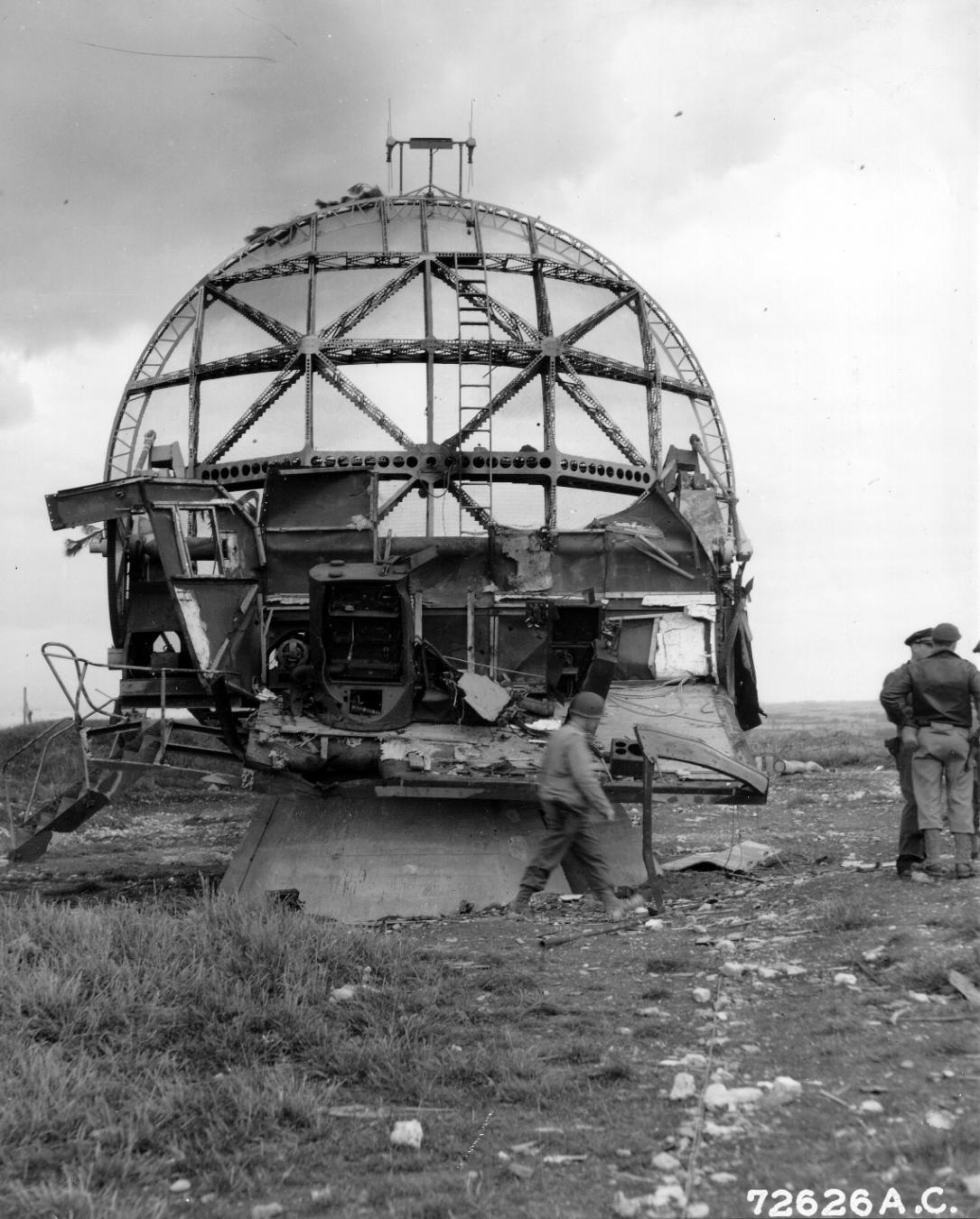

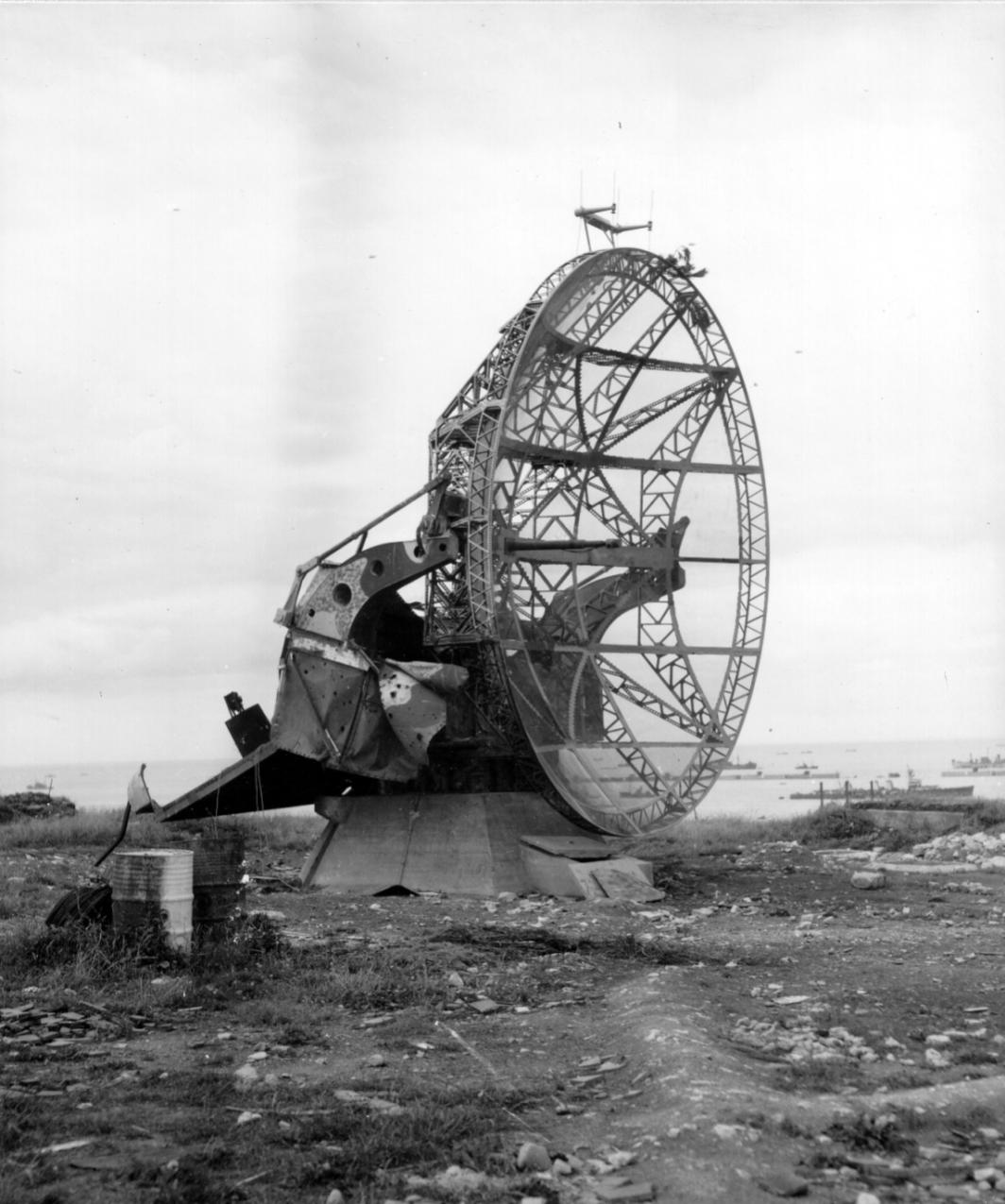

На фото 1-2: захваченный американцами,подорванный (возможно, своим расчетом),немецкий радар FuMG 65 "Wurzburg-Riese" на пляже в Нормандии вблизи Арроманш-ле-Бэйн.
Фото 3: "Wurzburg-Riese" совместно с расчётами FlaK патрулируют небо над Берлином(Zoobunker).
Фото 4-5: "Wurzburg-Riese" дожившие до наших дней.



большое спасибо, полезная и ёмкая инфа!



Вернёмся к зенитке......

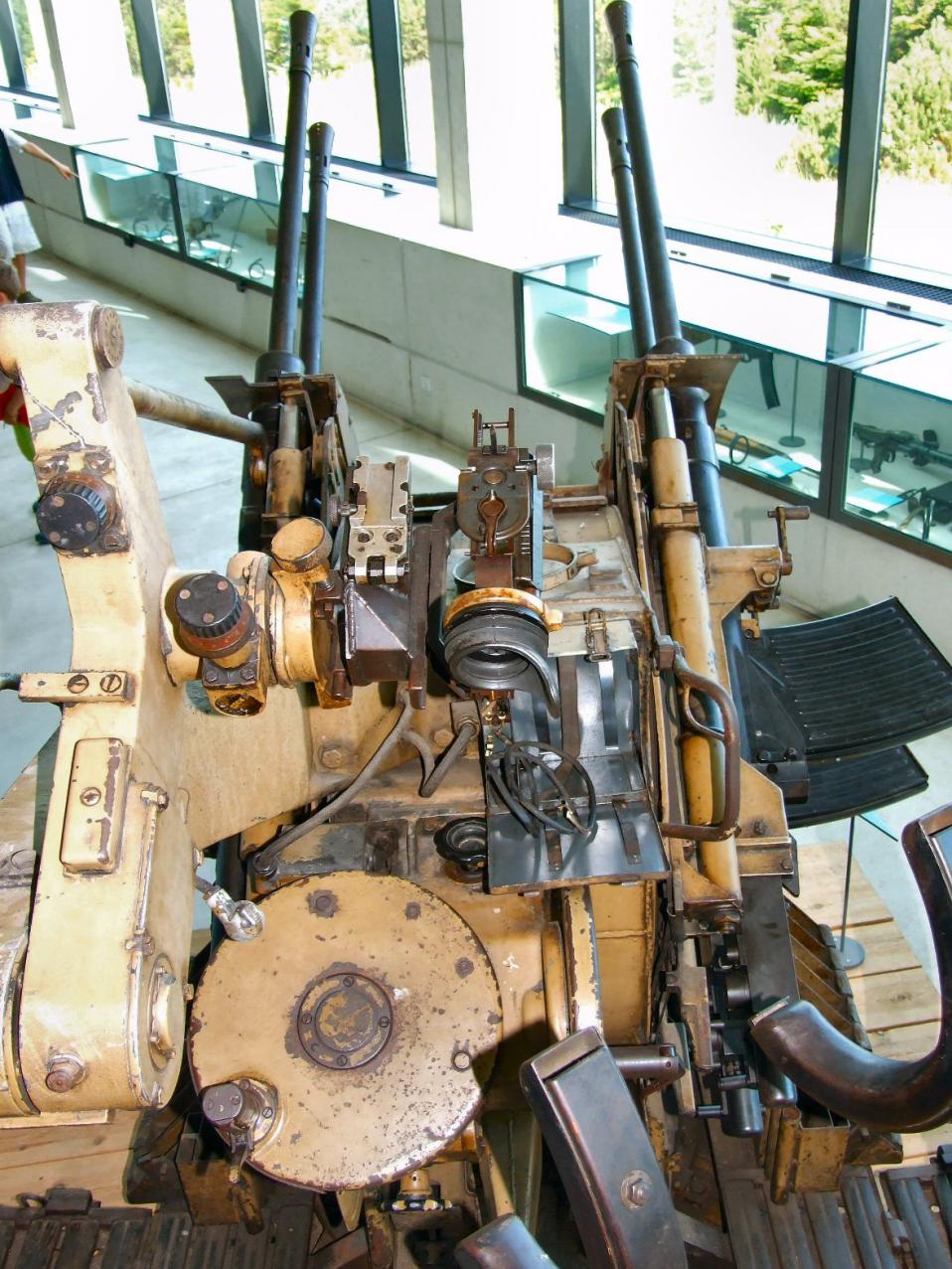

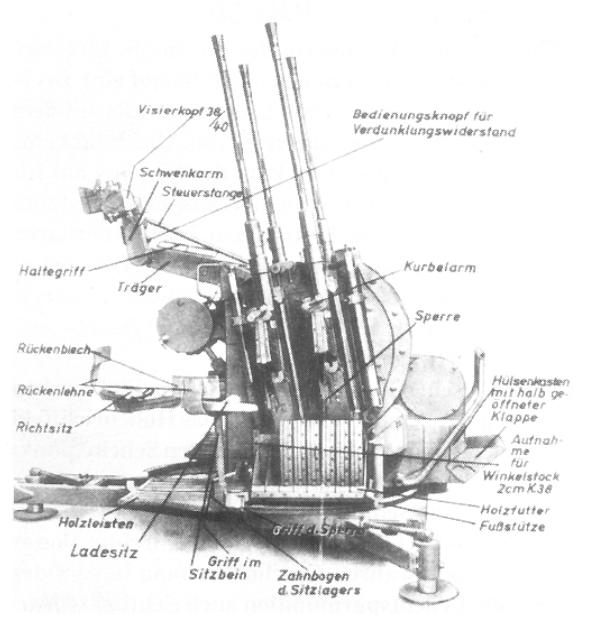

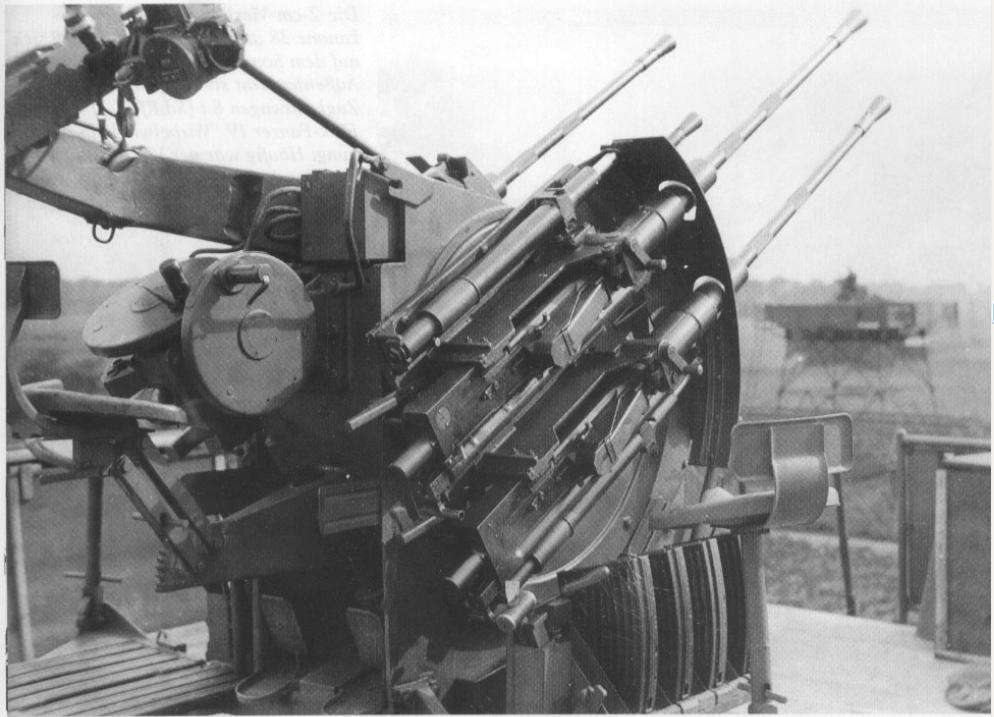

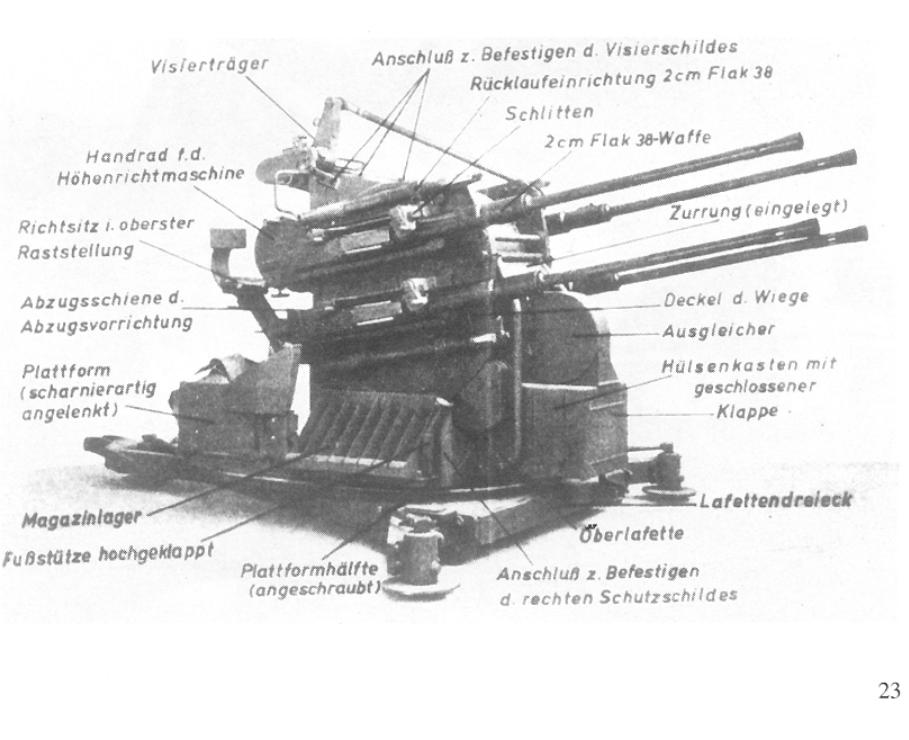

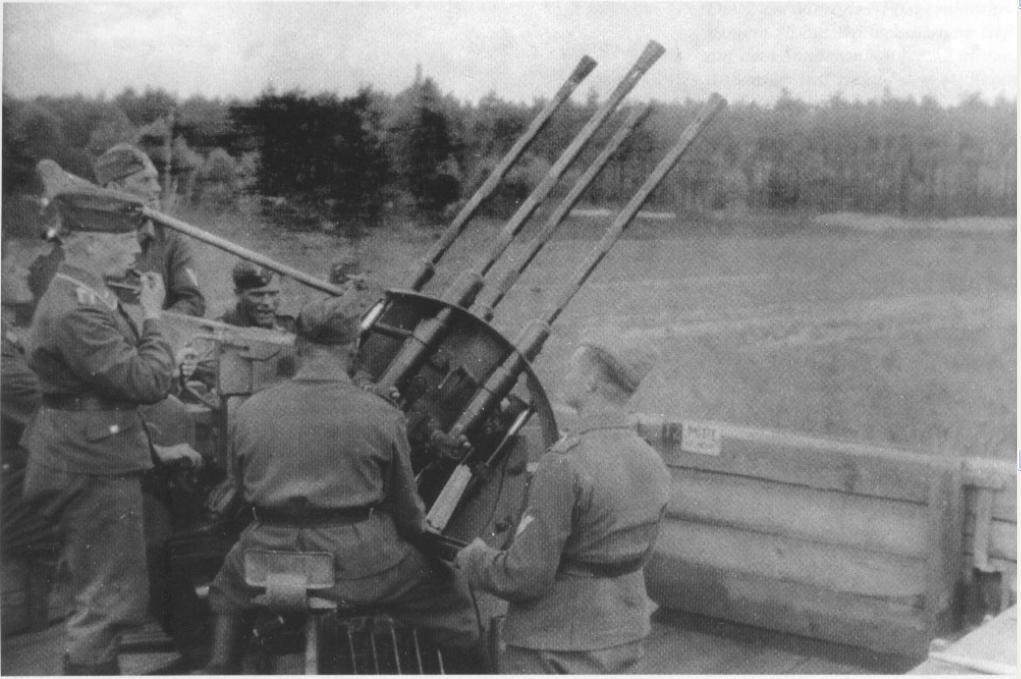

Треугольная база смонтирована на трёх опорах (домкратах), регулируемых независимо друг от друга,и с помощью которых орудие выравнивается относительно поверхности.
Кузов крепится на вращающееся кольцо,зафиксированное на базе.Обеспечивает вращение орудия на 360°.Перед сиденьем наводчика предусмотрено два ручных колеса для
горизонтальной и вертикальной наводки орудия и кронштейн для прицела.
Горизонтальная наводка производится ручным колесом,расположенным в горизонтальной плоскости, по левую руку от наводчика.При повороте по часовой стрелке орудие поворачивается вправо и наоборот.Имеются 2 передачи.
При нажатии на фиксатор орудие может пройти 22 1/2° за один поворот колеса.При нормальном ходе один поворот колеса состовляет 7 1/2°.
Вертикальная наводка производится ручным колесом,расположенным в вертикальной плоскости, по правую руку от наводчика.Орудие поднимается поворотом колеса на себя и опускается поворотом от себя.Так же есть 2 передачи.
На быстрой скорости подъём составляет 12° за один оборот колеса,а на обычной 4°.
Две ножных педали приводят в действие спусковой механизм.Каждая педаль приводит в действие два диаметрально противоположных орудия,которые ведут огонь до отпущенной педали или когда магазины становятся пусты.
Правой педалью приводятся в действие правое верхнее и левое нижнее орудие, а левой педалью левое верхнее и правое нижнее орудие.Такой метод позволяет непрерывно вести постоянный огонь.Пока два орудия ведут огонь,другие два могут быть перезаряжены.Если прекращает вести огонь одно или несколько орудий,оставшиеся орудия могут продолжать стрельбу,но если поставить на предохранитель одно орудие,диаметрально противоположное не может стрелять.Изменение с одиночного выстрела на автоматический огонь и предохранители устанавливаются на каждом орудии самостоятельно.
Мог использоваться прицел Flakvisier 40(40а),аналогичный прицелу Flakvisier 38(35,38а,38/40).Альтернотивой мог быть Linealvisier 21 и телескопический прицел,такой как Erdzielfernrohr 3x8 (только для наземных целей).
Механизм отдачи представляет собой,по два тормозных башмака на левом и правом кожухе рамы,держатся у стволов и являются откатным механизмом.Металлические трубки являются защитным кожухом откатного механизма.В то время когда стволы ходят и происходит отдача от огня,они заставляют цилиндры аммортизатора откатываться с ними.
Компенсатор противодействует перевесу орудия,прикрепленного соединительными штифтами к прицепу.
Короб гильзоулавливателя расположен под местом компенсатора и ловит пустые гильзы,выбрасываемые из орудия.В него вмещается 500 пустых гильз.
Платформа крепится болтами на левую и правую сторону кузова.Она является площадкой для размещения командира отряда,наводчика и заряжающих,которым также как и наводчику предоставляются сиденья,что позволяет этим номерам расчёта заряжать орудие во время поворотов орудия.

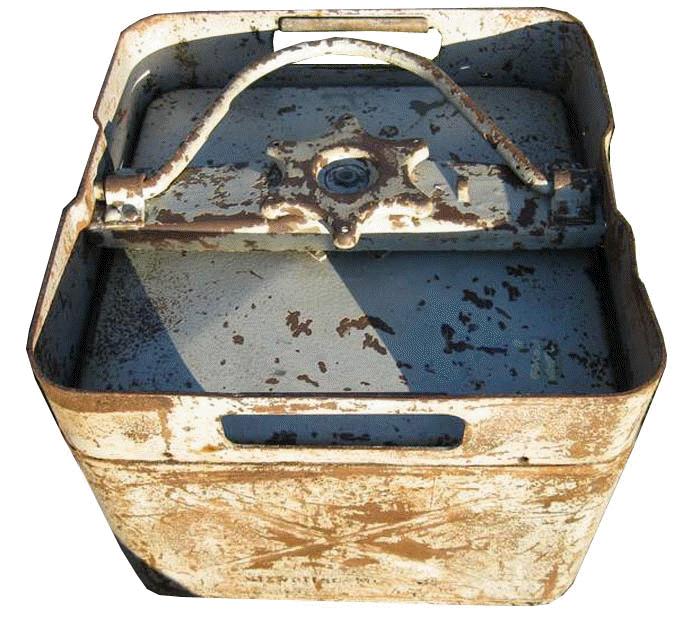

По обеим сторонам платформы расположено по стойке для магазинов,в легкодоступных местах для заряжающих.В каждой стойке находится по 8 магазинов.
---Сцепка/расцепка с трейлером.
При остановке движения,трейлер,проушиной на конце,опирается на землю.Нажатием рычагов на трейлере,расцепляется трейлер и орудие,и последнее опускается на землю с помощью лебёдки.При подъёме орудия на трейлер,с помощью той же лебёдки, проушина на трейлере сцепляется со стойкой на платформе орудия.
---Подготовка орудия к боевым действиям.
Отсоеденить трейлер,нажав на ручку запирающего рычага,чуть приподнять его и потянуть на себя, пока он не упирётся в стопор.Поднять запирающий рычаг и освободить платформу,стащив орудие.Поднять сиденье наводчика.
Выровнять орудие с подьёмными креплениями,используя спиртовой уровень.Наполовину открыть гильзоулавливатель и вставить удерживающий стержень в отверстия стенок.Убедится что орудия сильно не играют вперёд и обеспечен свободный ход назад.
Взвести курок спускового механизма и поставить на предохранитель.Разместить 16 полных магазинов в 2-х стойках.Взять два магазина с каждой стойки и зарядить.Установить предохранитель на одиночный(Е) или автоматический огонь(Р).
---Монтаж и демонтаж.
Установить трейлер как можно равномерно относительно орудия.Закрепить вращающееся кольцо болтами и зажимными пластинами.Осуществлять монтаж орудия и установить фиксатор.

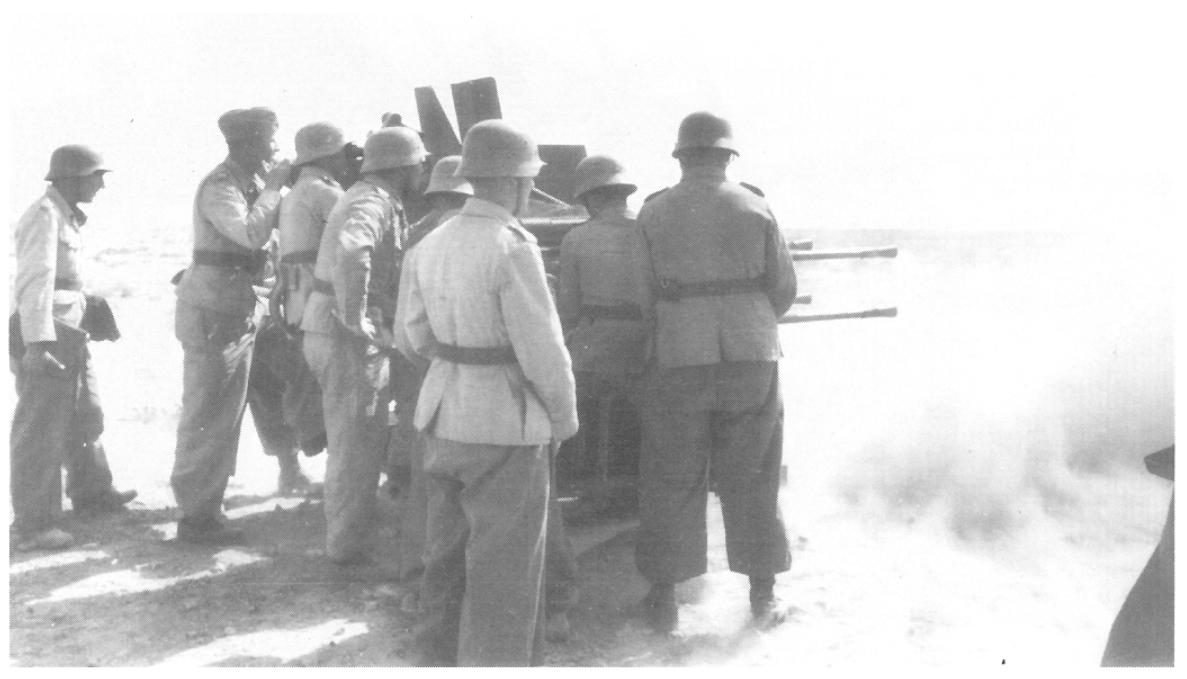

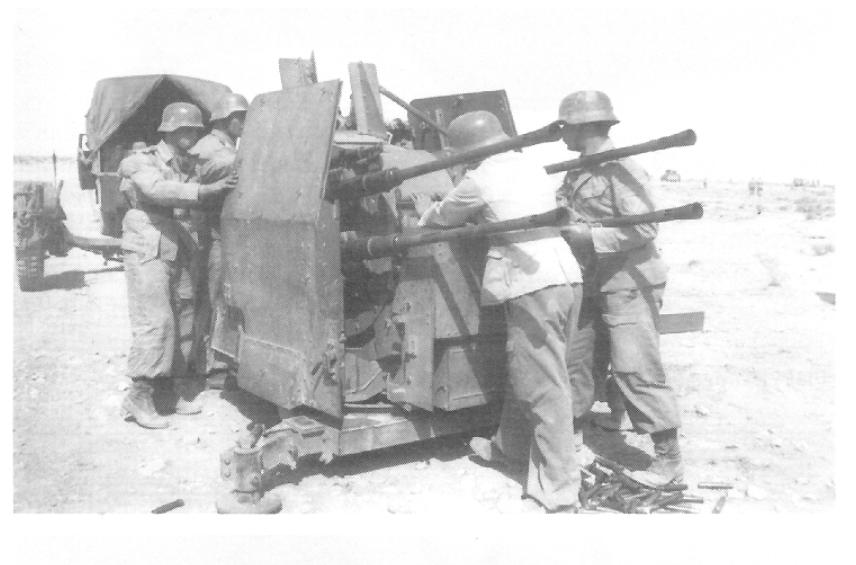

---Расчёт 8 человек:
Командир расчёта (Geschutzfuhrer)
№1 Стрелок (Richtkanonier)
№2 Наводчик прицела Flakvisier(Bedienung Flakvisier)
№3 и №4 Подносчики боеприпасов (Munitionskanonier)
№5 и №6 Заряжающие (Ladekanonier)

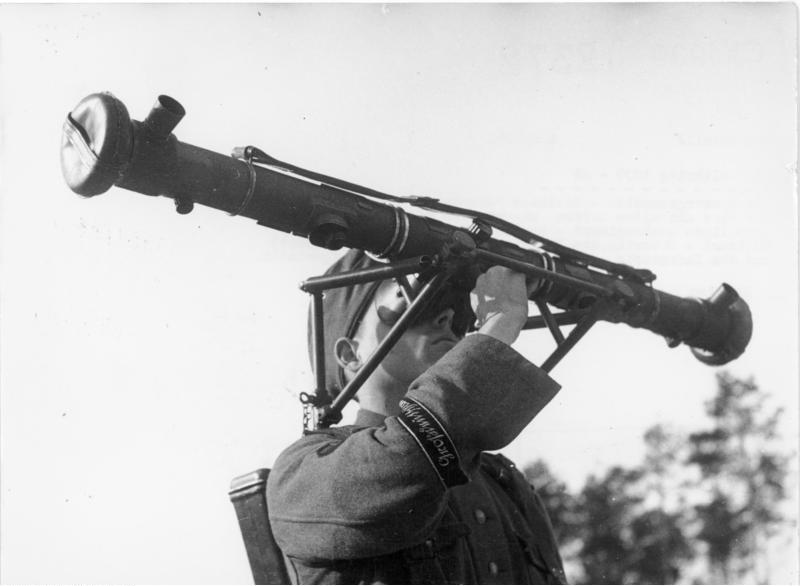

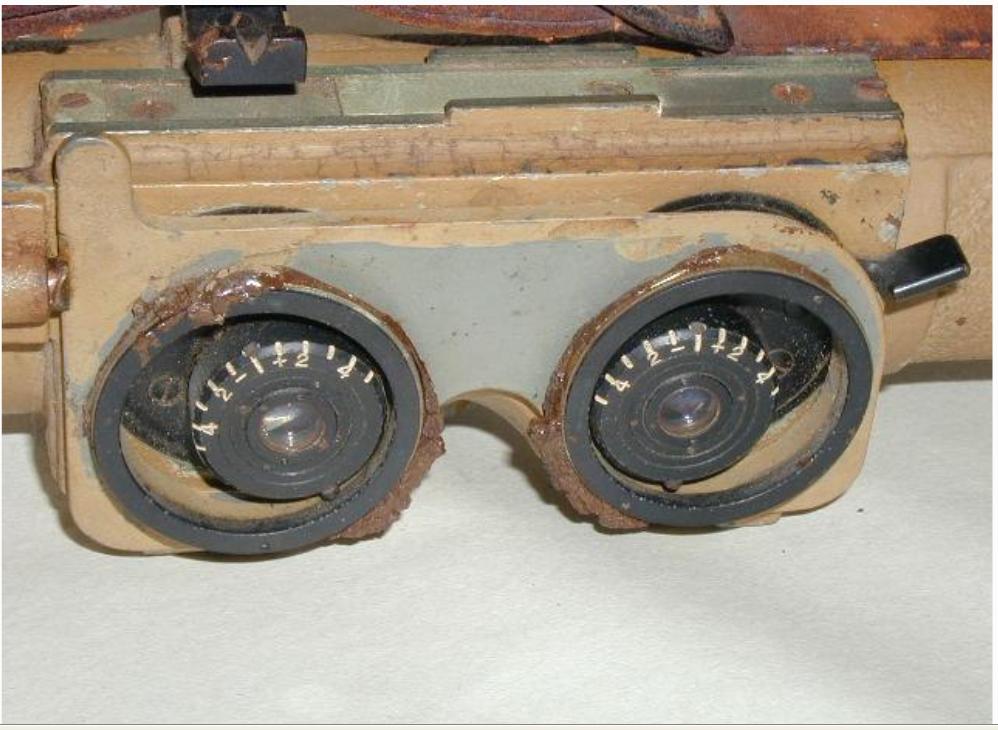

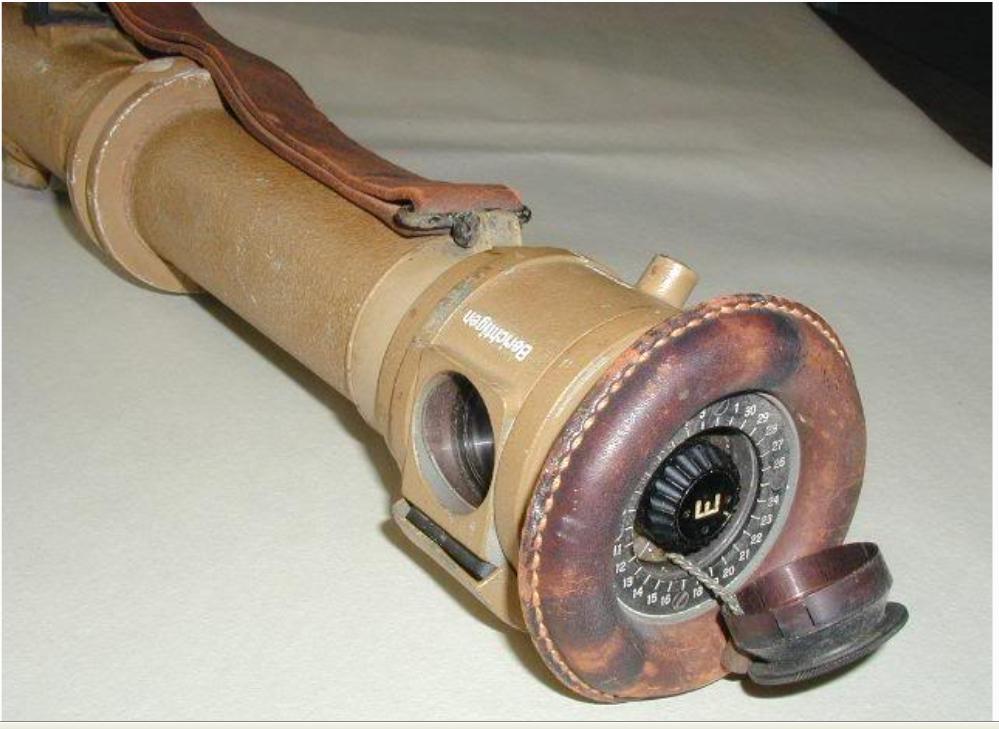

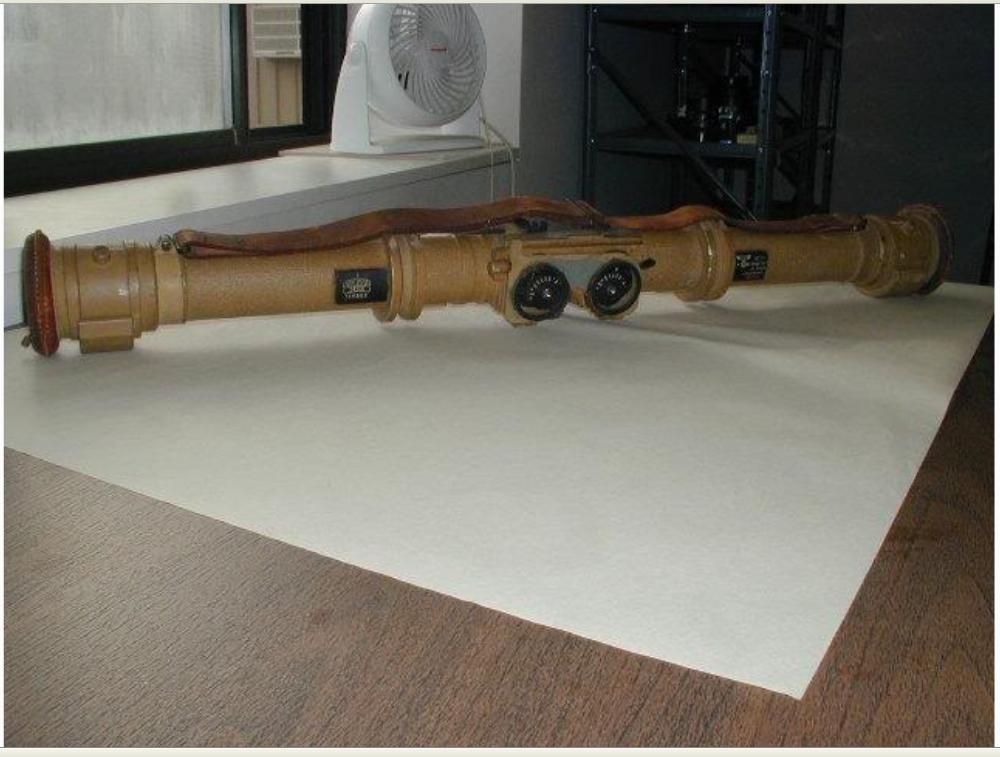

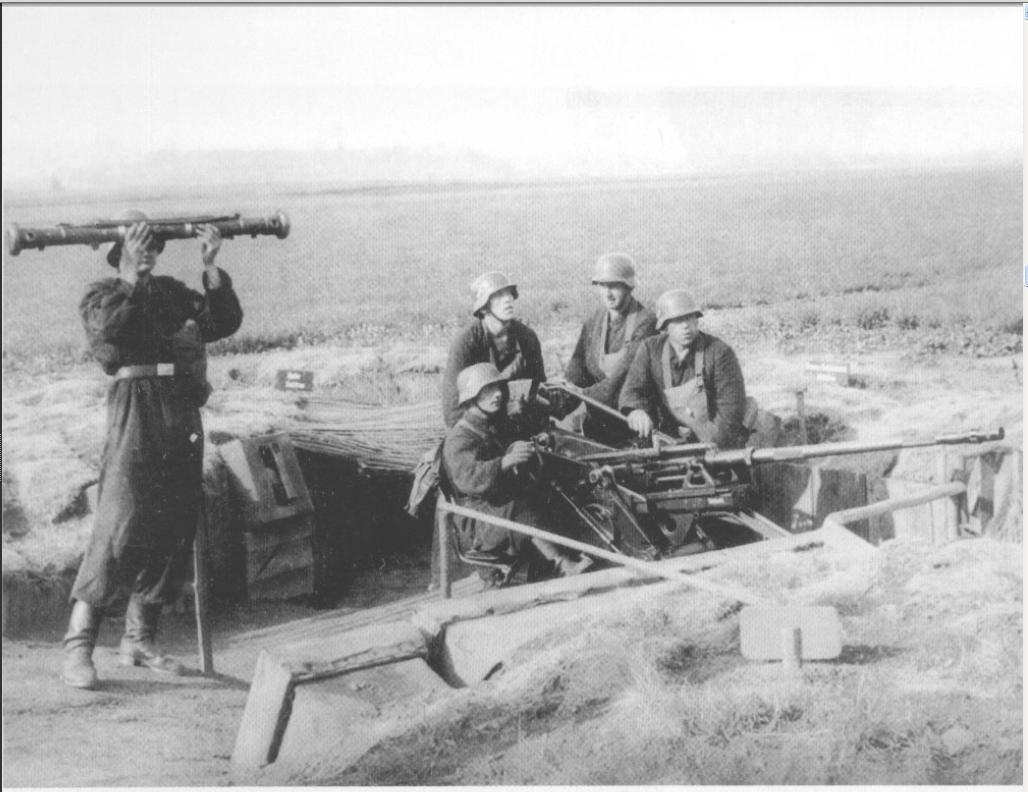

№7 Наводчик с дальномером(E-Meßmann)
---Стрельба по целям(прицел Flakvisier):
Командир указывает цель и вид заряжаемых боеприпасов.
№7 захватывает расстояние до цели,и продолжает докладывать его вплоть до приближения цели на 100 метров.Преращает в том случае,если расстояние до цели свыше 2.000 метров.
№2 устанавливает расстояние,и делает это по каждой команде №7.
№5 и №6 заряжают орудия.
№1 докладывает о наведении на цель.
№2 докладывает когда расстояние установлено.

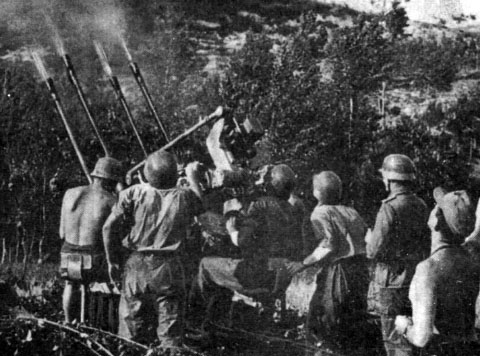

Командир отдаёт приказ "Огонь"(либо "Короткой очередью" или "Непрерывный огонь").
№ 1 открывает огонь,непрерывно управляя орудием,держа цель в перекрестии прицела.
Командир следит за направлением огня и отдаёт приказы о необходимой корректировке огня.Они устанавливаются №2.

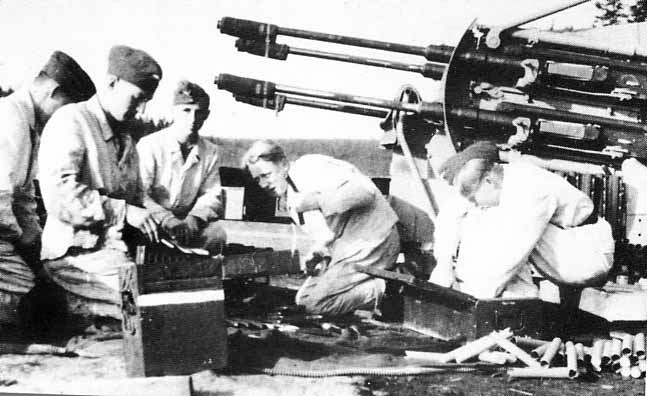

№5 и №6 заменяют пустые магазины.
№3 и №4 держат на готове заряженные магазины, и загружают на стойки магазины во время пауз в бою.А также наполняют пустые магазины патронами.
Прим.:№7 может по приказу командира занять должность третьего заряжающего.

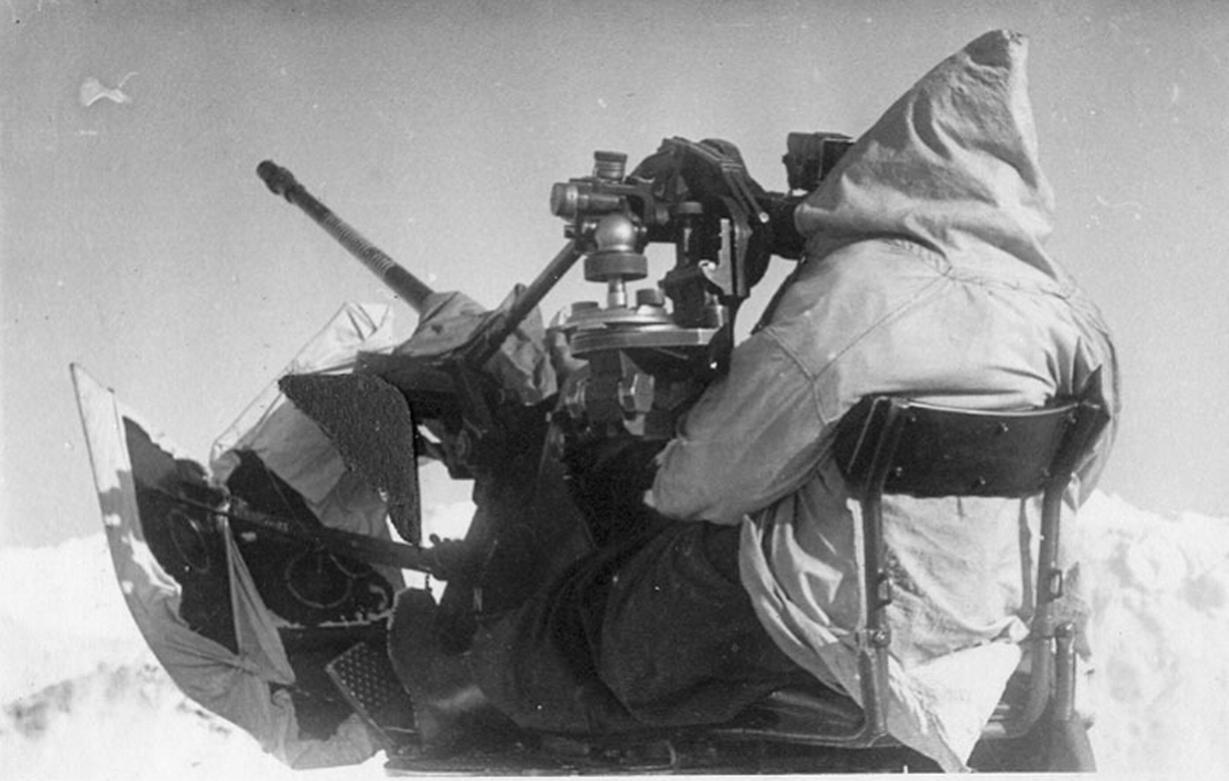

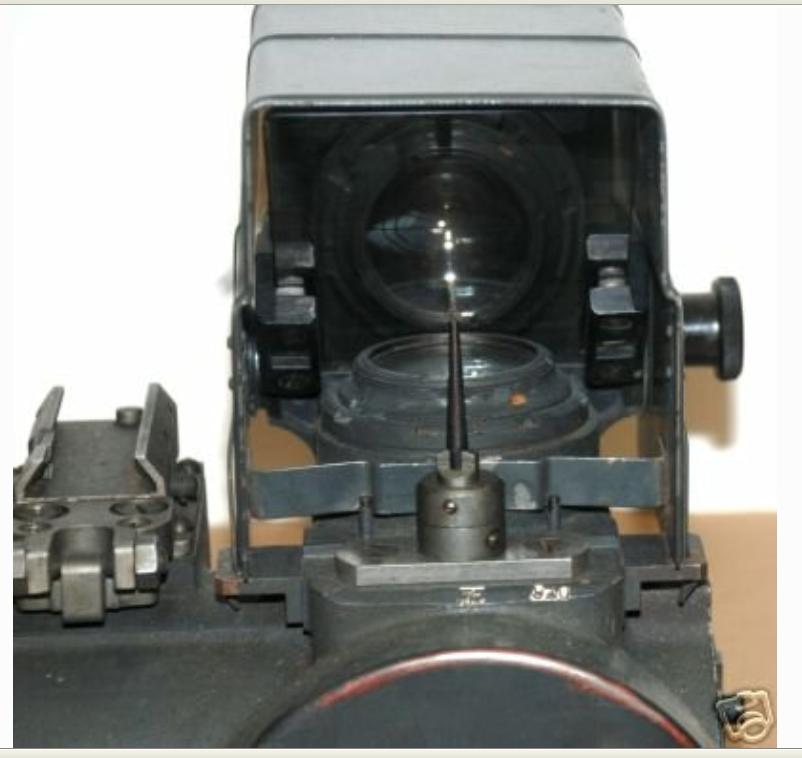

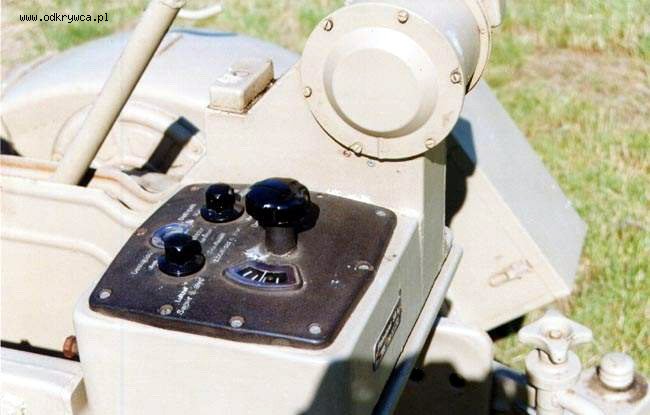

---Flakvisier 38(или Visierkopf,смысл не меняется) может быть использован как по наземным целям так и по воздушным.Это электрический автоматический прицел.Наводчик держит перекрестие на своём целевом стекле,совпадающим с целью,получив угол и азимут.Расстояние либо оценочное или определяется дальномером.
Прицельный механизм состоит из подсвеченного прицела,автоматически регулируемого в условиях подъема и отклонения.Механизмы вертикального и горизонтального наведение соединены с вертикальной и горизонтальной наводкой элктро-тахометра таким образом,что напряжение,которое они создают варьируется в зависимости от скорости наводки.
Горизонтальная наводка орудия соеденена с тахометром,которая непосредственно производит электрическое напряжение в зависимости от различной скорости хода.Клеммы соеденены со спиральным счётчиком,который измеряет силу тока.Настройки переменного сопротивления устанавливаются в зависимости от введённого диапазона,так что ток регулируется тахометром и силой диапазона сопротивления.
На коротких дистанциях соответствующее сопротивление низкое и отклонение велико;на больших расстояниях отклонение невелико и сопротивление высокое.
Вертикальное отклонение передаётся на вертикальную часть перекрестия,которая движется в направлении,противоположном курсу воздушного судна.
Вертикальное отклонение определяется путем умножения скорости изменения угла прицелевания на время полета снаряда.
Изменение измеряется скоростью вертикального подъёма или снижения орудия,а время полета в качестве направления.
Повышение с условием расстояния добавляется в вертикальное смещение и передаётся на соответствующую шкалу высоты.
Полученное значение автоматически передаётся на горизонтальную часть перекрестия.

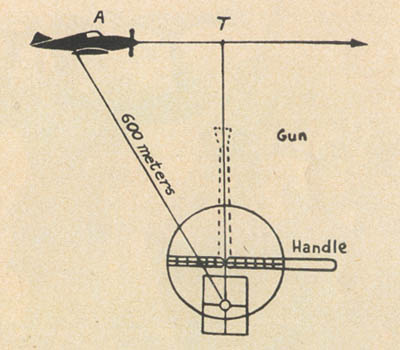

Linealviser 21.
Является прицелом для точной корректировки/наводки,давая курс, скорость и расстояние.Состоит из горизонтальной планки,размеченной от 0 до 1600 метров и перемещающейся по мушке "колёсного-типа".
Расстояние задаётся поворотной гайкой.
Круглая мушка вращается,что позволяет захватывать направление движения цели.
Планка показывающая скорость от 11 до 150 м/сек монтируется в подвижном состоянии.Эта планка может быть отрегулирована на угол или высоту.
Тыльный прицел состоит из отверстий между двумя слоями противоударного стекла под углом 45 градусов к горизонтальной планке.

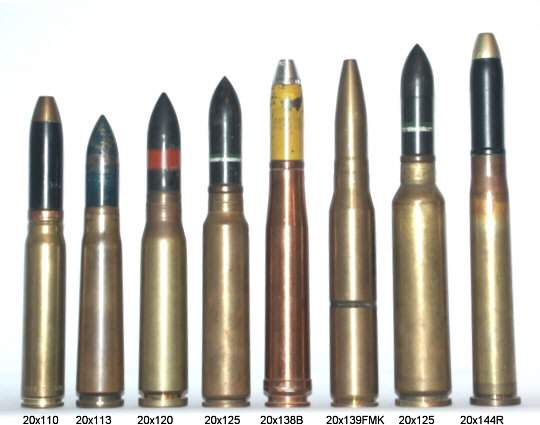

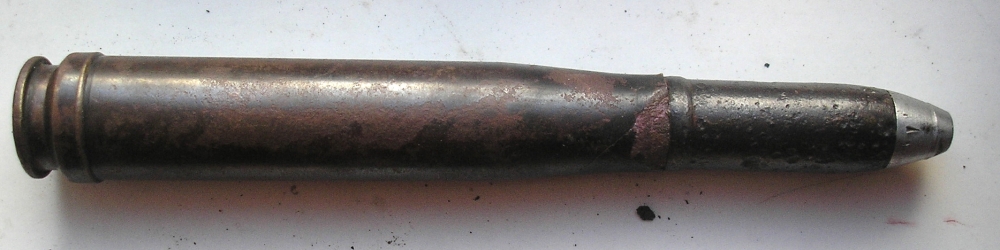

Патрон разработан в 1928/9 гг на немецкой фирме Рейнметалл (Rheinmetall-Borsig A.G.). Первоначально патрон использовался с самозарядным 20-мм ПТР S 18-1000 (позднее с автоматическим вариантом S 18-1100) производства швейцарской фирмы Золотурн (Waffenfabrik Solothurn A.G.).
По ограничениям Версальского договора разработка и производство оружия и боеприпасов новых типов немецкими фирмами были под запретом. Соответственно фирмам приходилось действовать через свои иностранные дочерние предприятия. В нашем случае фирма Золотурн с 1929 года являлась филиалом фирмы Рейнметалл, где патрон 20х138В и был разработан.
А уже отработка производства патрона происходила на швейцарском Золотурне. Первоначально патрон применялся с ПТР, а в последующем стал самым распространённым патроном Германии для зенитного оружия данного калибра.

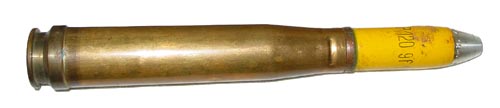

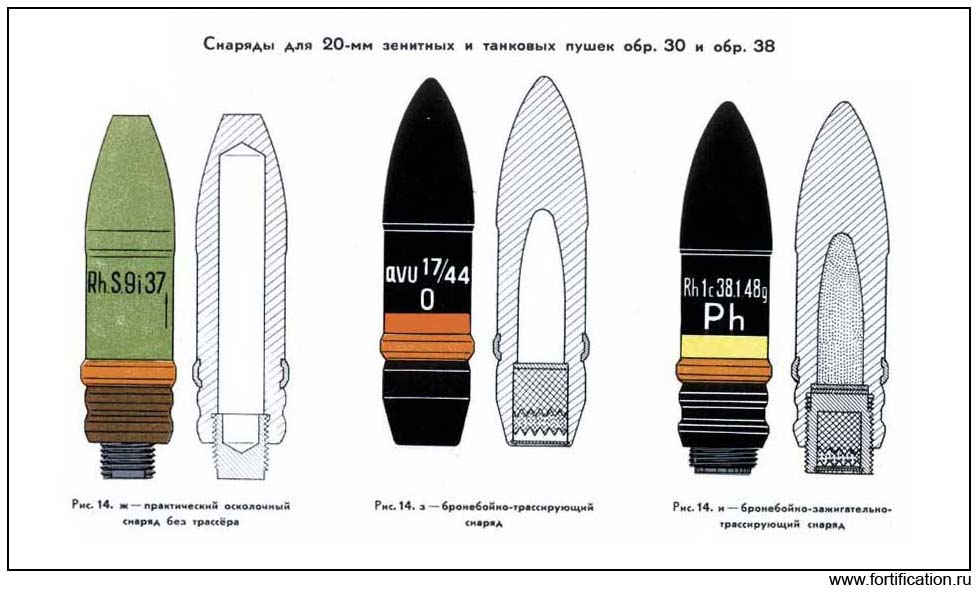

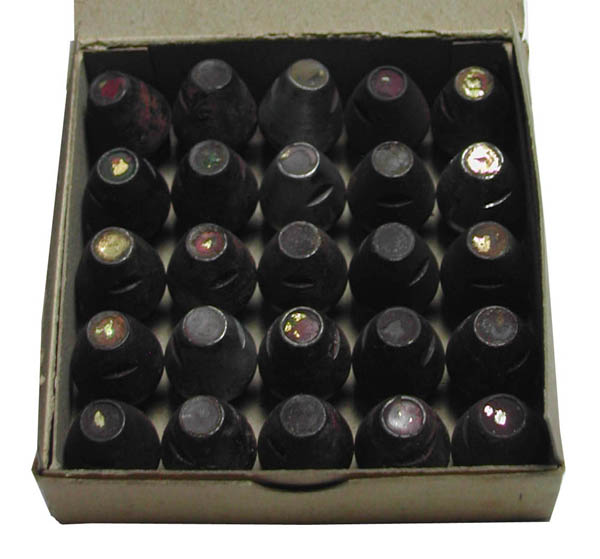

---Типы снарядов:
2-cm Sprgr. Patr. L/Spur
2-cm Sprgr. Patr.
2-cm Br. Sprgr. Patr. vk L/Spur W.
2-cm Br. Sprgr. Patr. L/Spur
2-cm Pzgr. Patr.
2-cm Pzgr. Patr. L/Spur
Прим.:L'Spur-Leichtspur(трассер).

-Осколочно-зажигательно-трассирующий выстрел "Sprengbrandgranate mit L'spur", снаряд: масса - 120гр., длина - 86мм, взрывчатка: ТЭН и шашка с зажигательным составом, вес - 6,6гр., взрыватель "AZ 49 aluminium D.A", начальная скорость - 900м\сек, общая длина выстрела - 203мм, вес - 287,5гр., вес порохового заряда - 41гр., окраска снаряда – желтая(самоуничтожающ.).
Кольцо-Чёрное.
Может ,быть белая полоса.
-Осколочно-зажигательно-трассирующий выстрел "Sprengbrandgranate mit L'spur", снаряд: масса - 132гр., длина - 86мм, взрывчатка: ТЭН и шашка с зажигательным составом, вес - 6,6гр., взрыватель "AZ 48 aluminium D.A", начальная скорость - 850м\сек, общая длина выстрела - 203мм, вес - 299гр., вес порохового заряда – 38,5гр., окраска снаряда – желтая (встречаются без окраски),(самоуничтожающ.),обтекаемый.
Кольцо-Чёрное.
-Осколочно-зажигательно-трассирующий выстрел "Sprengbrandgranate mit L'spur", снаряд: масса - 120гр., длина - 86мм, взрывчатка: ТЭН и шашка с зажигательным составом, вес - 6,6гр., взрыватель "2cm Kpf.Z.Zerl.Fg.aluminium", начальная скорость - 900м\сек, общая длина выстрела - 203мм, вес - 281гр., вес порохового заряда – 40 гр., окраска снаряда – желтая (встречаются без окраски),(самоуничтожающ.),обтекаемый.
Кольцо-Чёрное.
-Бронебойно-трассирующий выстрел "Panzersprenggranate mit L'spur", снаряд: масса - 120гр., длина - 82мм, взрывчатка: ТЭН флегматизированный, вес - 3,5гр., донный взрыватель "J.Z. 43", начальная скорость - 900м\сек, общая длина выстрела - 203мм, вес - 284гр., вес порохового заряда – 41 гр., окраска снаряда – черная и надписи белого цвета.Кольцо-чёрное.Белая "O" над полосой.
Заполнен серой.
-Бронебойно-трассирующий выстрел "Panzersprenggranate mit L'spur", снаряд: масса - 148гр., длина - 84,5мм, взрывчатка: ТЭН флегматизированный, вес - 2,5гр., самоликвидатор, срабатывающий от трассера (трассер впрессован в корпус), донный взрыватель отсутствует, начальная скорость - 785м\сек, общая длина выстрела - 203мм, вес порохового заряда – 41 гр., окраска снаряда – черная, красное кольцо над ведущим пояском и надписи белого цвета.
заполнен фосфором.зажигат.-трасс.кольцо и снаряд чёрные,жёлтая полоса выше дульца гильзы.Белая "Ph" над полосой.
-Бронебойно-зажигательно-трассирующий выстрел "Panzerbrandgranate L'spur", снаряд: масса - 148гр., длина - 85,7мм, взрывчатка: нет, контейнер с белым фосфором, вес - 2гр., начальная скорость - 785м\сек, общая длина выстрела - 203мм, вес порохового заряда – 37 гр., окраска снаряда – черная, красное кольцо над ведущим пояском и надписи белого цвета.Для пристрелки по движующ.целям.Трассер меняется с зелёного на красный.
-Практический выстрел "Sprenggranate Uebung", снаряд: масса - 115гр., длина - 85,8мм, взрывчатка: нет, в донце вкручена заглушка, начальная скорость - 900м\сек, общая длина выстрела - 203мм, вес порохового заряда – 41 гр., окраска снаряда – серо-зеленая. Три выштампованные стрелки указывают на практический выстрел.
-Практический трассирующий (для тренировки в стрельбе по танкам) выстрел "Panzergranate L'spur Uebung" , снаряд: масса - 148гр., длина - 85,8мм, взрывчатка: нет, начальная скорость - 785м\сек, общая длина выстрела - 203мм, вес порохового заряда – 37 гр., окраска снаряда – серо-зеленая. Три выштампованные стрелки указывают на практический выстрел.
-Практический трассирующий выстрел "Sprenggranate L'spur Uebung", снаряд: масса - 115гр., длина - 85,4мм, взрывчатка: нет, взрыватель учебный "Ersst. AZ 5045", начальная скорость - 900м\сек, общая длина выстрела - 203мм, вес порохового заряда – 41 гр., окраска снаряда – серо-зеленая. Три выштампованные стрелки указывают на практический выстрел.
-Бронебойный(масляный).Содержит полости заполнений горючим материалом.Вес и длина как у снаряда "для пристрелки по движующ.целям".
---Взрыватель с пороховым замедлением.
Действие взрывателя с пороховым замедлением.
При встрече снаряда с преградой ударник вследствие инерции срезает предохранительную чеку и, продвигаясь вперед, воспламеняет капсюль, зажигающий пороховой замедлитель. В конце горения замедлителя происходит взрыв капсюля-детонатора, за которым следует взрыв разрывного заряда. Конструкция взрывателя проста, но благодаря наличию чеки дает отказы при попадании снаряда в грунт и преграды малого сопротивления.
---Взрыватель 2см Kpf.Z.46 мгновенного действия с дальним взведением.
Действие взрывателя 2 см Kpf.Z.46
При выстреле ударник с втулкой вследствие инерции давят на торец предохранительной ленты и удерживают ее в первоначальном положении. По вылете снаряда из канала ствола лента под воздействием центробежной силы преодолевает давление ударника, раскручивается и освобождает его. При встрече с преградой ударник своим жалом накалывает капсюль-детонатор, взрыв которого вызывает детонацию разрывного заряда.
---Тропический снаряд имеет 2-мм кольцо над ведущим пояском.

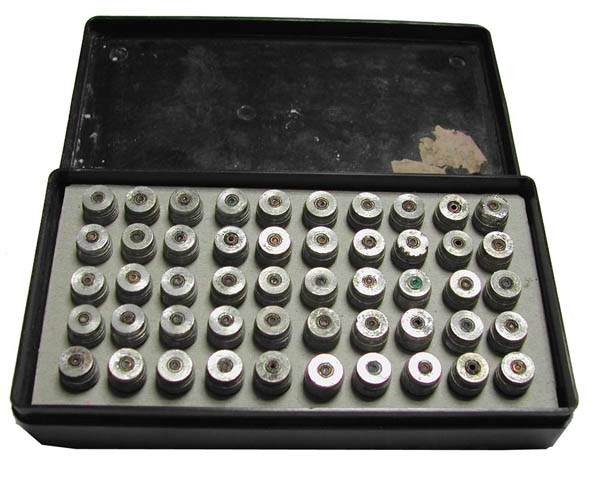

1.50 Sprengkapseln (Duplex)-детонаторы для взрывателей 2-см.
Размер:14 x 7,5 x 2.

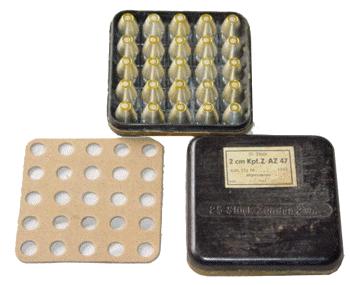

2.Бакелитовая коробка для 25шт. взрывателей 2-см AZ.47.
Размер: 11,5 х 11,5 х 3.
3.2 cm Kpf.Z.Zerl.Fg (2 cm Kopf Zunder Zerlegen)
Для взрывных патронов,25шт. взрывателей 2-cm Z.Zerl.Fg.
Размер: 10,5 x 10,5 x 3.



1.Patronenkasten(деревянный).
Вес- 42 кг (до 48 кг в зависимости от боеприпасов).
Размер ящика: 67 x 26 x 20.
Для перевозки 100шт. патронов россыпью в бумажной обёртке.
С металлическими ручками-ранний вариант,с верёвками-поздний.
2-3.Patronenkasten(металл).Для сухопутных войск.
Размер: 38 x 26 x 13.Вес 25 кг.

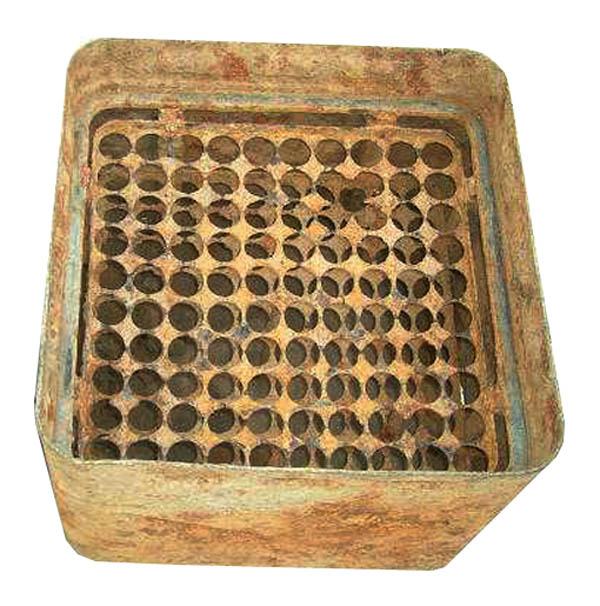

4-5.Patronenkasten(металл).Для Kriegsmarine.
2 cm Patrkst.30 (St) Ausf.B. на 100 патронов.
Размер: 34 x 34 x 29.



1.Rohrkasten-металлический контейнер для 2-cm запасных стволов и запасные части.
2.Прицел Schwebekreisvisier.

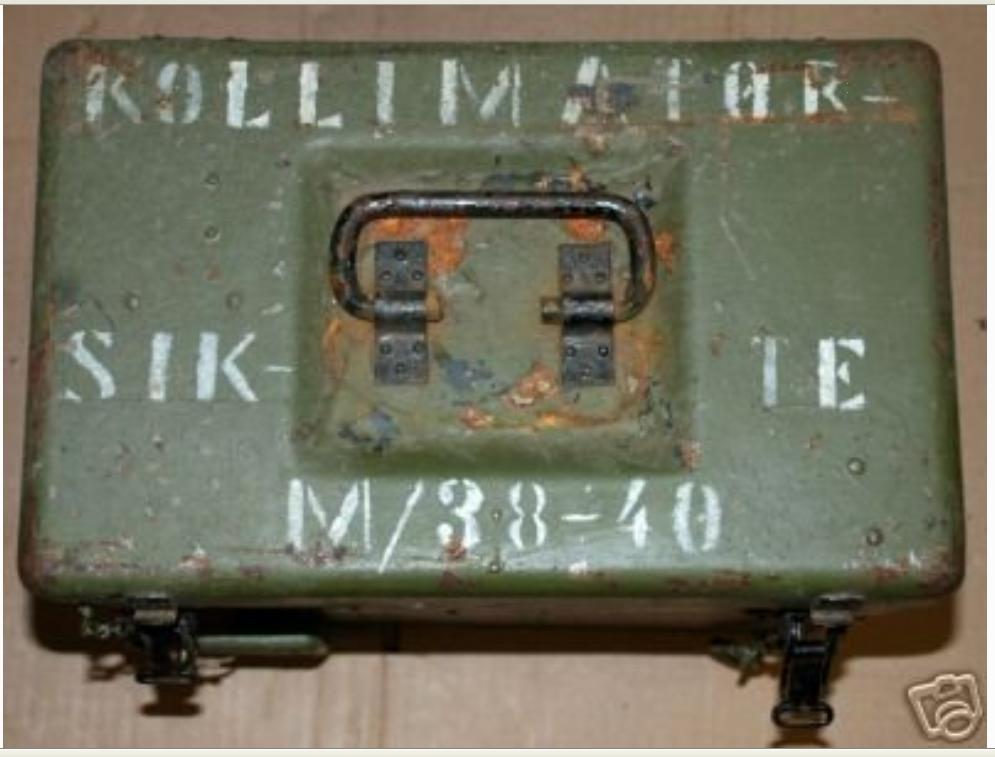

3.Ящик для прицела.

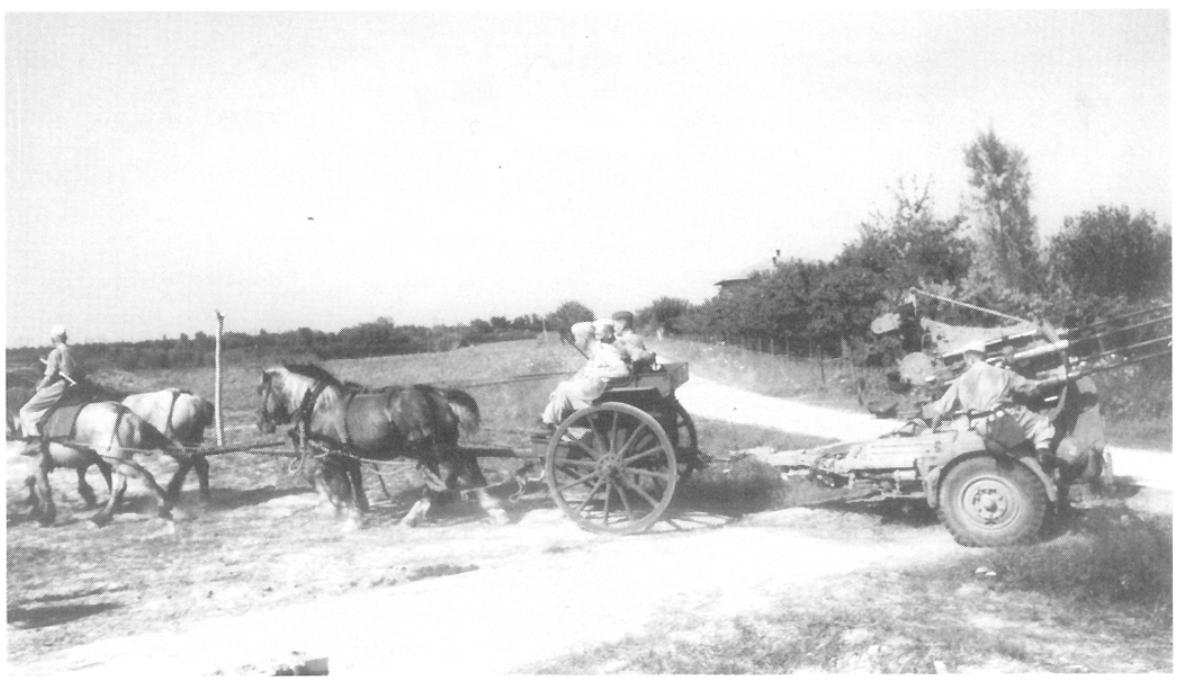

4-5.Прицеп или трейлер,как угодно......Sd.ah. 52(Sonderhanger).
Это большой брат Sd.ah. 51(для FlaK 38/30).
52-й перевозил Flakvierling 38 и Flak 43 (3.7cm).Был также использован в качестве перевозки боеприпасов.
При перевозке орудие помещалось на прицепе и закреплялось двумя кронштейнами и соединительным штифтом.
Требовалось всего несколько секунд на то, чтобы удалить штифт, после чего зажимы ослаблялись и систему вместе с лафетом можно было опускать на землю.

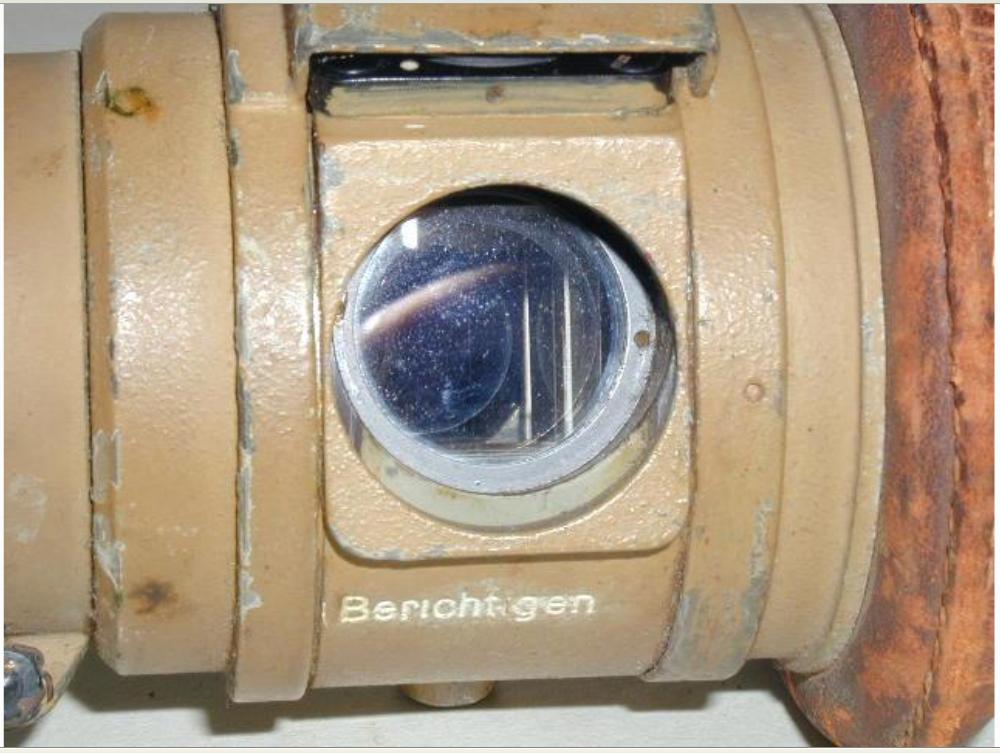

Дальномер для наводчика(№7 в расчёте).



1.Блок управления оптикой.

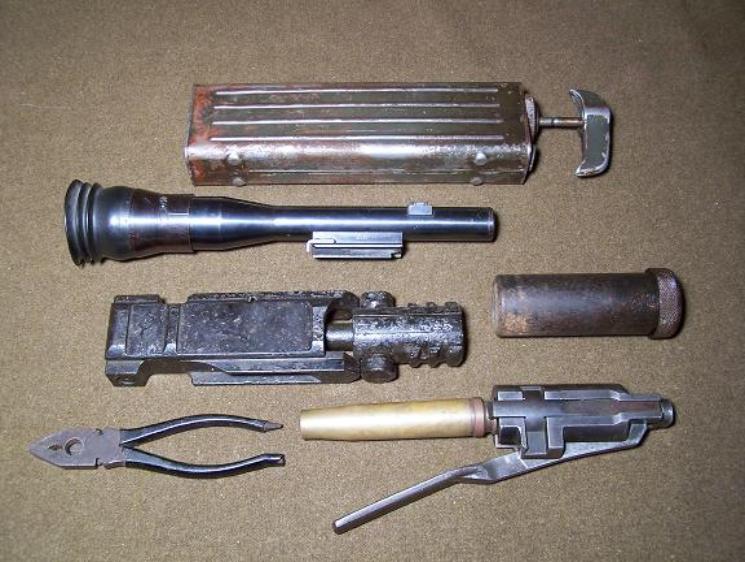

2.ЗИП,перевозившийся в ящике на прицепе:
Масляный контейнер-сверху.
Оптический прицел 3x8.
Затвор.
Контейнер со смазкой(как у МГ-42).
Плоскогубцы.
Извлекатель.
Хранится в ящике на крыле прицепа Sonderanhanger 51 или 52.
3-5.Магазины.С одним отверстием-ранний.С тремя-поздний(для проверки кол-ва снарядов).

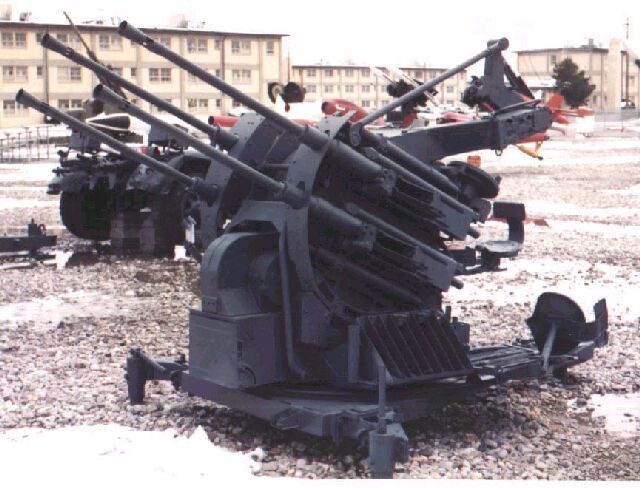

Vierlings-Fliegerabwehrkanone38 в музеях мира.



1.Vierlings в варианте для Kriegsmarine.

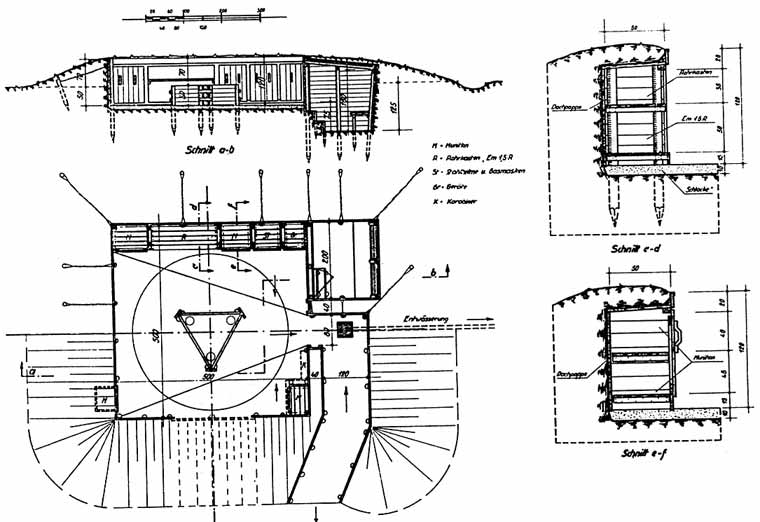

2-5.---Внутренний диаметр позиции для 2cm Vierling:
-A = 6m x 6m
-B = 2.5m
-Высота бруствера = 1.2m
---Все имели дождевой сток.
Платформа может быть изготовлена из дерева, кирпича или бетона и высотой 30-50см.
Боеприпасы для пушки обычно хранились в нишах,сделанных во внутренних стенках позиции или на импровизированных стеллажах,размещенных в углах позиции.
---Навесные дверцы или съемные деревянные доски закрывали ниши для защиты боеприпасов от осколков и пуль.На которых зачастую писали мелом или краской тип взрывателей - например, Zt.Z. (Zeitzunder) или A.Z.(Aufschlagszunder).
---Деревянный ящик для хранения брезента.Часто брезент был просто брошен на бруствере.
---Существовали также деревянные стеллажи для инвертаря пушки.Такого как:масло,смазки,тряпки и полевой телефонный аппарат.
---В верхней части стеллажа лежали шлемы экипажа,если они не используются.На этой стойке также держался металлический контейнер для стерео-дальномера.
Там также может быть место для личного оружия расчёта орудия.
---В порядке облегчения работы наводчика и командира,цифры часов циферблата часто писались на стенках внутренней стороны позиции.
---Так,номер 12 был нарисован на северной стороне,номер 6 на южной и т.д.,чтобы помочь обнаружить цель.Команды отдавались как в авиации - "вражеские самолеты на 12 часов" - таким образом не у кого не было сомнений, где они должны искать цель.
---Часто также рисовались профили различных объектов на стенах,с точными ориентирами и расстоянием написанными рядом с ними. Это позволяло как наводчику так и командиру,вычислить точное расстояние до цели.
---Плакаты на стенах с силуэтами самолетов или техническими данными о баллистике пушки также были обычным явлением.

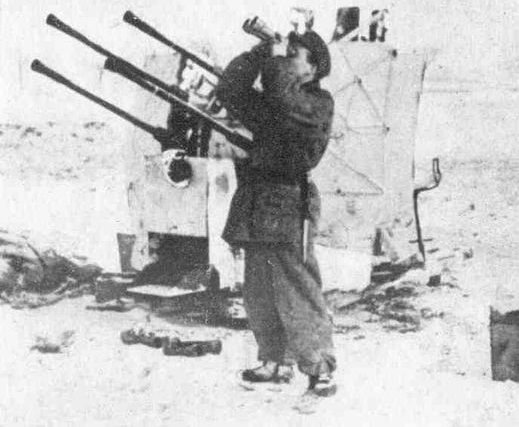

---В дневное время суток как правило,на дежурстве стоял один из номеров расчёта с биноклем,на случай появления вражеской авиации.
---В случае обнаружения самолётов противника он первый давал сигнал тревоги.Затем он убирал тент с орудия. К тому времени, остальные номера расчёта готовы занять свои места.
---Сигнал тревоги о приближении и траектории полета вражеских самолётов нередко давался заранее по телефону или по радио.
---Если позиция Flak была подвержена опасности на земле (в том числе партизанским действиям),была построена круговая оборона из обширной системы траншей,с большим количеством колючей проволоки и мин.
---а)Flak должен иметь свободное и беспрепятственное поле ведения огня. Например если дерево мешало хорошему обзору,выстрел или два из пушки быстро избавляли от проблемы.
б)Боеприпасы должны быть всегда в отличном состоянии,не валяться в песке или грязи. Довольно часто ящики были распакованы и патроны загрязнялись,их извлекали из обоймы и чистили промасляной тряпкой,а затем заряжали в обойму.
Новые обоймы для орудия не всегда доставлялись к позиции.И их собирали,а затем перезаряжали.
в)Пустые обоймы как можно скорее убирались экипажами.
Часто они просто лопатой выбрасывали их из позиции вместе с гильзами как только наступало затишье в боевых действиях. После окончания боя обоймы собирались для повторного использования.

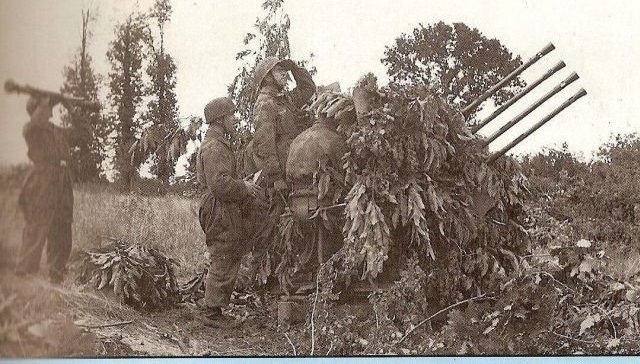

г)Чтобы оружие было максимально скрытно,в зависимости от ситуации,вся его площадь также можгла быть покрыта камуфляжной сеткой / тентом, не мешая работе оружия.
д)В бою, весь расчёт должен носить каски.Когда они не используются,они помещены на полку в верхней части стеллажа или в отведённом месте недалеко от рабочей зоны экипажа.
е)Зона безопасности вокруг крупных орудий была от 30 м от центра орудия,для орудий калибра 8.8cm и более. Все незащищенные за бруствером на расстоянии до 30 метров могли понести серьезный ущерб,если орудие выстрелит ниже +5.
Экипаж укрытия для больших орудий поэтому всегда размещены на некотором расстоянии от орудия.
ж)Убежище экипажа всегда было размещено от орудия в нескольких метрах,так чтобы быстро среагировать по сигналу тревоги.Если убежище было помещено за пределами бруствера,оно делалось в земле,так чтобы стены выступали из земли лишь для окон. Окружающая область огораживалась колючей проволокой.
з)Был всегда проход в одной или с обеих сторон позиции для перевозки пушки. Проход был закрыт съемной зигзагообразной перегородкой.
и)Позиция была очень редко врыта в землю. Стены обычно были возведены вокруг орудия.
к)Но в целом позиция прикрывалась так,чтобы она смогла вписаться как можно лучше с окружающей местностью.



......



................



....



...........



.....................



........



Извиняёте,что фотографии без привязки..........через годик всю инфу обобщу в какую-нибудь брошюру,да и проверять всё надо.А инфы очень много по "Вирлингу" собралось.



Различные типы вышек.............
