2.8cm schwere Panzerbuchse 41

...



...



...



Fallschirmjäger painting equipment flag lehr-bataillon tactical symbol



Почти гантраки...)



...



...



Sd.Kfz.250/11 — leichter Schützenpanzerwagen (schwere Panzerbüchse 41) — противотанковый бронетранспортёр. Вооружение — тяжёлое противотанковое ружьё sPzB 41 переменного калибра 20-28 мм (конический ствол) и 1 пулемёт MG-34. Боекомплект составлял 168 выстрелов к ружью и 1100 патронов к пулемёту.
https://ru.wikipedia.org/wiki/SdKfz_250



sd.kfz. 221 "Falke" und sPzB 41



Ружьё крайне красивое и редкое. Но обозр вы сделали, мягко говоря слабо! Фот насовали, а инфы мало.



краткая история

В 1939 году конструкторы немецкой фирмы «Mauser-Werke AG», приступили к созданию легкого противотанкового орудия с коническим каналом ствола. с февраля 1941 года в войска стало поступать новое пехотное противотанковое средство, получившее обозначение «sPzB 41» 2,8 cm schwere Panzerbüchse 41 – 2,8 см., тяжелое противотанковое ружье образца 1941 года. Диаметр казенного среза ствола в этом оружии составлял 28 мм, а диаметр дульного среза ствола - 20 мм.


Боеприпасы для тяжелого противотанкового ружья sPzB 41 транспортировались в металлических лотках по 12 штук в каждом. Масса укомплектованного лотка составляла 11,5 кг.

Типы используемых боеприпасов:

• 2,8 cm Panzergranatpatrone 41 (2,8 cm Pzgr.Patr. 41) – бронебойный;
• 2,8 cm Panzergranatpatrone 41 (Üb) (2,8 cm Pzgr.Ptr. 41 (Üb)) – практический;
• 2,8 cm Sprenggranatpatrone 41 (2,8 cm Sprgr.-Patr. 41) – осколочно-фугасный;
• 2,8 cm Platzpatrone (2,8 cm Pl. Patr) – холостой;
• 2,8 cm Exerzierpatrone (2,8 cm Ex. Patr.) – учебный.

Официально орудие именовалось «2,8 cm schwere Panzerbüchse 41 (2,8 cm s.Pz.B. 41)». По немецким документам, ружьё относилось к стрелковому вооружению, но Главное артиллерийское управление Красной армии, как и военные министерства Великобритании и США, классифицировали s.Pz.B. 41 как противотанковую пушку. Причина столь разной классификации заключалась в том, что у этого образца вооружения есть все признаки артиллерийского орудия: лафет (верхний и нижний станок), щитовое прикрытие, люлька с противооткатным устройством; однако наводка осуществлялась вручную, за счёт перемещения тела стрелка и наклона ствола вверх-вниз за специальные рукояти.

Бронепробиваемость орудия 2,8 cm Pzgr.Patr. 41 была следующей:

Расстояние, угол Нем данные Данные ГАУ КА Брит данные Амер данные

100 метров, 90° ___ 94 мм __ до 75 мм __ 84 мм –

100 метров, 60° __ 69 мм __ 40–50 мм __ 69 мм –

500 метров, 90°__ 66 мм __ менее 40 мм __ менее 65 мм –

500 метров, 60° __ 52 мм __ 25 мм ___ менее 53 мм __ менее 53 мм

Бронепробиваемость, по советским данным, определялась не на основе реальных стрельб, а рассчитывалась по формуле Жакоба де Марра для цементированной брони с коэффициентом К=2400.


Основными достоинствами sPzB 41 по сравнению с традиционными противотанковыми орудиями являются:

• высокая начальная скорость (для начала 1940-х годов начальная скорость 1400 м/с превышала верхнюю границу артиллерийских скоростей) и, соответственно, высокие для своего калибра значения бронепробиваемости;
• небольшая масса оружия (особенно модификации sPzB 41 leFl 41), что позволяло легко перемещать его силами расчета и использовать в условиях труднопроходимой местности;
• малые размеры (особенно со снятым колесным ходом), значительно повышающие выживаемость оружия на поле боя и сильно облегчающие его размещение на боевой позиции и маскировку;
• возможность разборки на части;
• высокая точность стрельбы за счет большой начальной скорости и хорошей настильности траектории.

Основными недостатками sPzB 41 являются:

• низкая живучесть ствола (порядка 500 выстрелов, на образцах первых серий всего 250 выстрелов). В то же время отмечается, что в реальной боевой обстановке вероятность выживания оружия данного класса, сделавшего 500 выстрелов по танкам с близкого расстояния, очень невелика;
• очень слабое действие осколочного снаряда;
• использование в бронебойных снарядах дефицитного вольфрама;
• сложная технологичность производства ствола;
• относительно невысокая эффективная дальность стрельбы (до 500 м);

Тяжелые противотанковые ружья калибра 20 мм во всем мире получили ограниченное распространение и представлены всего несколькими моделями, разработанными в Швейцарии, Японии и Финляндии. Их типичным представителем является ружье S18-1100 швейцарской фирмы «Solothurn», разработанное под патрон 20×138 мм и принятое на вооружение вермахта и итальянской армии. По сравнению с sPzB 41 швейцарское ружье имело относительно небольшую массу и могло переноситься расчетом из 2 человек, а также имело возможность ведения автоматического огня. Однако эта модель, и другие противотанковые ружья значительно уступали sPzB 41 по баллистическим характеристикам и бронепробиваемости.

В ходе войны против СССР вермахт столкнулся с танками Т-34 и КВ, и тут выяснилось, что, хотя при определённых условиях s.Pz.B. 41 и может подбить эти типы танков, однако вероятность этого очень мала. К 1943 году стало очевидно, что орудие совсем не соответствуют требованиям к противотанковому вооружению, поэтому в 1943 году производство было прекращено. Однако в войсках оно продолжало использоваться до конца войны в качестве средства борьбы с легкобронированными целями и грузовиками, а также для подавления пулемётных гнёзд и орудий. Орудие оснащалось механизмом четверть-автоматики, производящим закрытие затвора, что обеспечивало скорострельность 10 выстрелов в минуту (по немецким данным), по данным же ГАУ КА число прицельных выстрелов было несколько больше – 12–15 (не прицельных – 20). Усилие открытия затвора на рукояти – около 5 кг. Операция заряжания выполнялась за 0,8–1 секунду.

При переноске орудия в разобранном виде командир нёс ствол с дульным тормозом, первый и второй номер транспортировали верхний и нижний станки лафета, третий номер брал люльку с казёнником, на четвёртый номер возлагалась ответственность за щитки. Колёсный ход или прицеп не переносились. Боеприпасы переносились в ящике на 12 выстрелов (ящик внешне идентичен такому для 3,7 cm Pak, отличалась только маркировка на крышке).

Щитовое прикрытие

Защита расчёта представляла собой два независимых друг от друга щитка – основного и щитка наводчика. Каждый из них, в свою очередь, состоял из двух листов брони толщиной 4,5 и 5,5 мм, расположенных с зазором друг от друга. Листы брони щитков скреплялись друг с другом пулестойкими болтами, аналогичными тем, что использовались в щитах орудий Pak 38 и Pak 40. Зазор между бронёй у основного щитка 46 мм. Края щитка выполнялись волнистыми, неправильной формы, что способствовало лучшей маскировке орудия.

Основной щит располагался впереди и прикрывал расчёт, крепился посредством подпружиненных шпилек к верхнему станку лафета. Щиток наводчика устанавливался на казённую часть и предназначался для защиты головы наводчика при стрельбе. Оба щитка съёмные, во время транспортировки щиток наводчика крепился поверх основного щитка. Основной щиток первых 90 орудий незначительно отличался от щитка более поздних s.Pz.B. 41 (изменена форма бойницы орудия)

Для транспортировки на дальние расстояния по дорогам использовался прицеп Sd.Ah.32/2 (Sonderanhänger für schwere Panzerbüchse 41), оснащённый специальными трапами для закатывания s.Pz.B. 41 на колёсном ходу.

Для передвижения на дальние расстояния был разработан облегчённый прицеп Sonderanhänger für schwere Panzerbüchse 41 auf leichter Feldlafette (Sd. Ah. 32/3), весивший 85 кг. В качестве колёс использовались колёса от тележки Infanteriekarren 8.



В 1942 году на основе 2,8 cm s.Pz.B. 41 был сделан танковый вариант – 2,8 cm Kampfwagenkanone (2,8 cm KwK 42), предназначавшийся для установки вместо танковой пушки 2 cm Kampfwagenkanone (2 cm KwK). Всего было выпущено 24 единицы, однако в 1942 году вооружать ими танки было нецелесообразно, и от них отказались.

После принятия на вооружение s.Pz.B. 41 поступало в моторизованные соединения, танковые дивизии, войска СС, отдельные противотанковые дивизионы, парашютно-десантные и горно-егерские части.



На 1 июня 1941 года в Вермахте насчитывалось 183 тяжелых ПТР модели sPzB 41 и 532700 боеприпасов к ним, которые достаточно эффективно использовались в действующей армии. Однако уже в 1942 году, в связи с тем, что для изготовления сердечников снарядов применялся остродефицитный в Германии металл - вольфрам, снижение его поставок промышленности стало значительно сдерживать производство, как боеприпасов, так и самого оружия. Всего же в 1940-41 хозяйственном году было изготовлено 218 ружей, в 1941-42 годах - 691 единицы и до сентября 1943 года - 1645 единиц. На 1 ноября 1944 года в наличии имелось 883 ружья, из которых 473 не были пригодны для использования.

Высокая себестоимость производства sPzB 41 (4500 рейхсмарок) становилась несоразмерной с практической отдачей. Поэтому уже в 1943 году выпуск ружей и боеприпасов к ним был прекращен. К тому времени было изготовлено 2703 тяжелых противотанковых ружья модели sPzB 41.

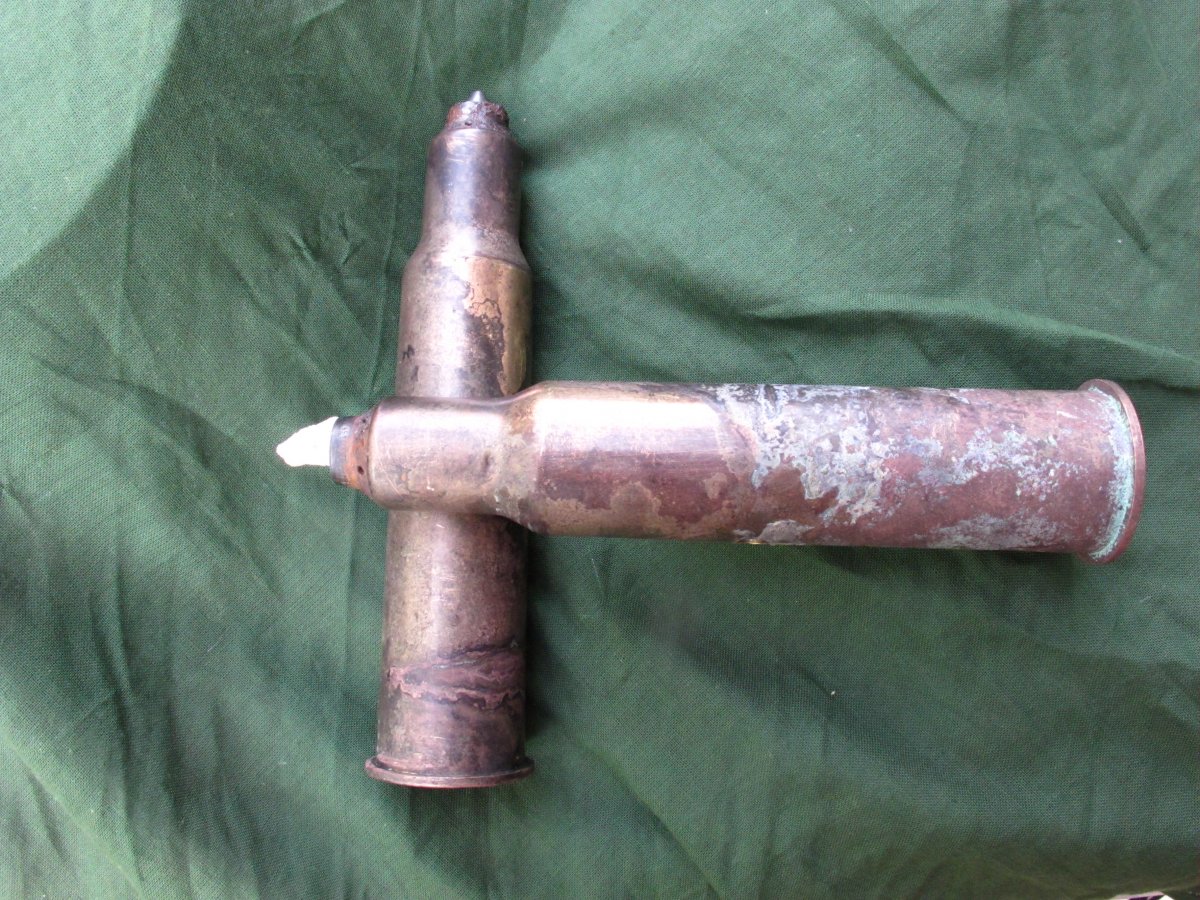

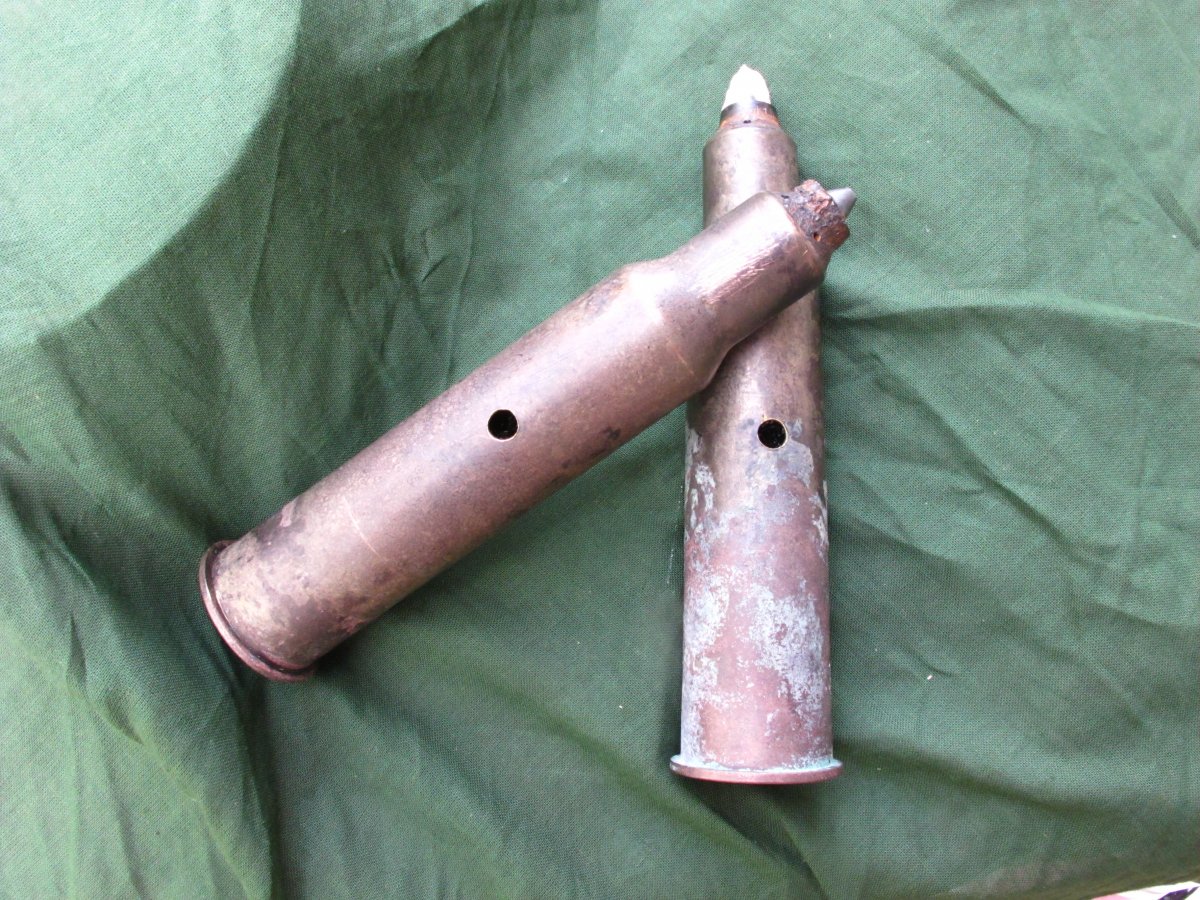

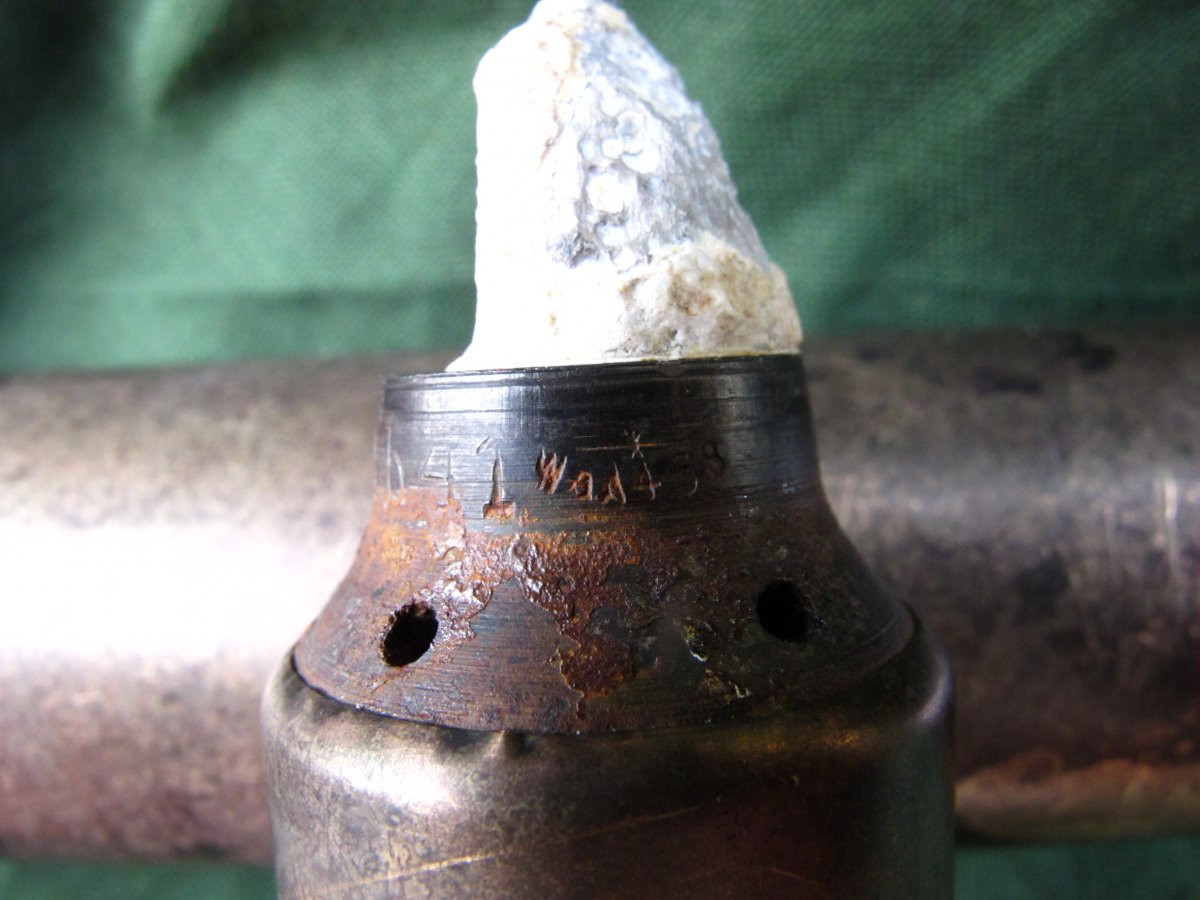

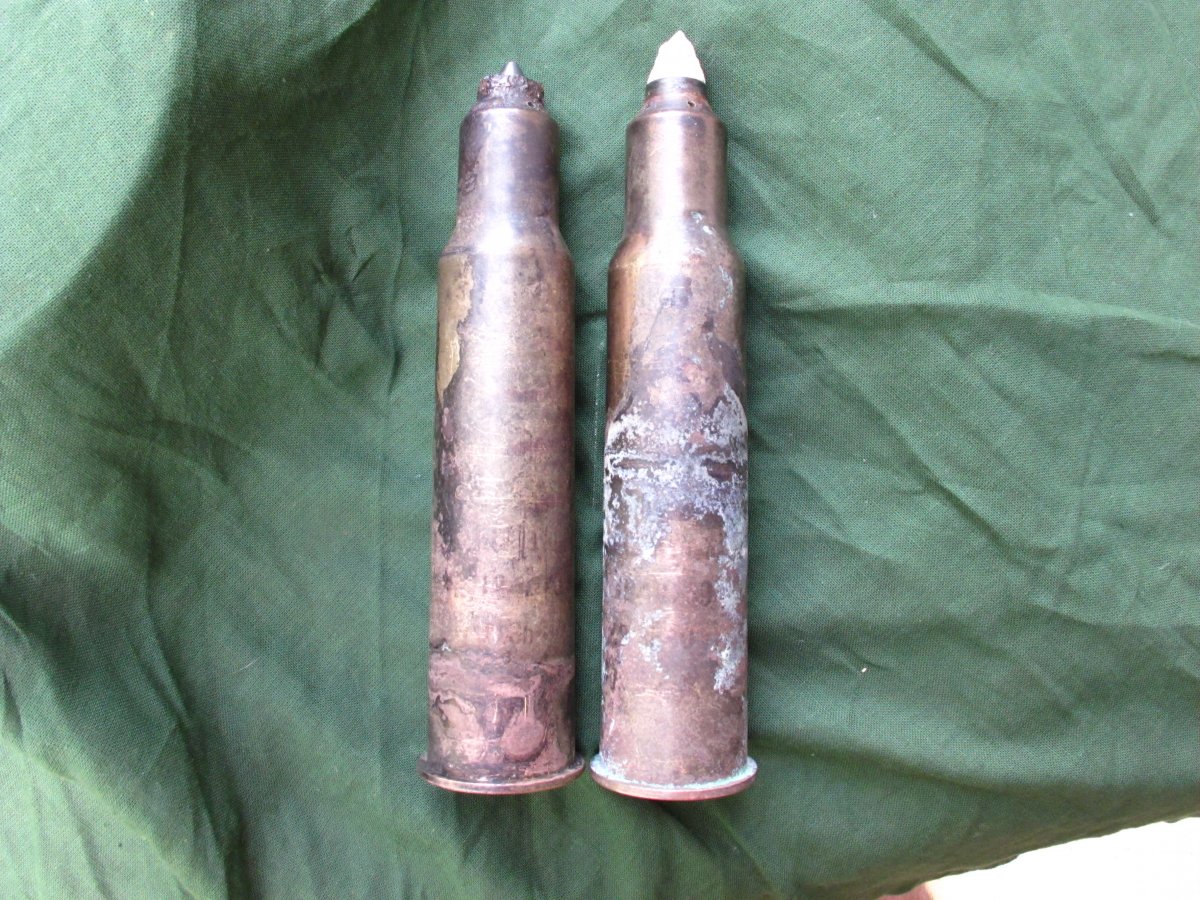

Имеются патроны 28x187 R к Schwere Panzerbüchse 41 (2,8 cm s.Pz.B. 41)

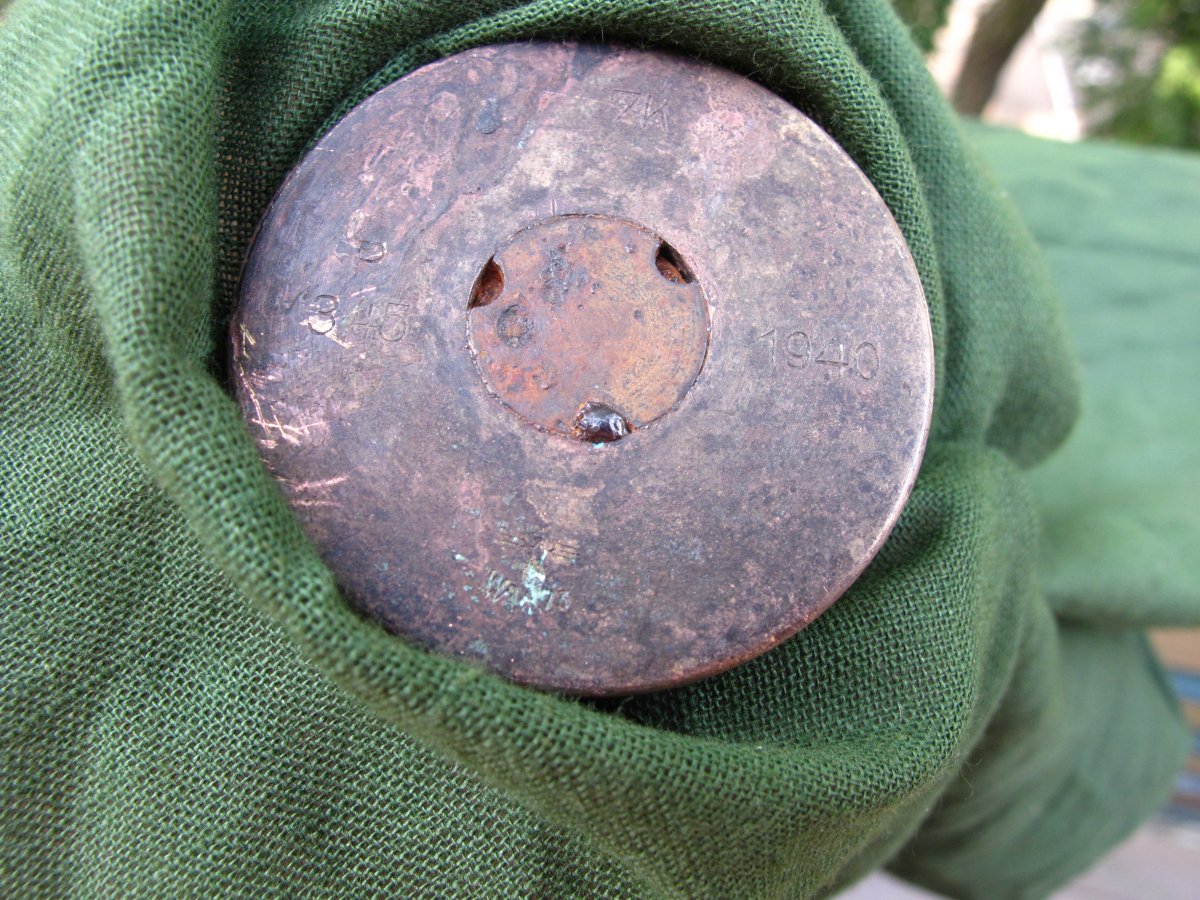

Что интересно, гильза датирована 1940 годом, а снаряд 1941 годом.
