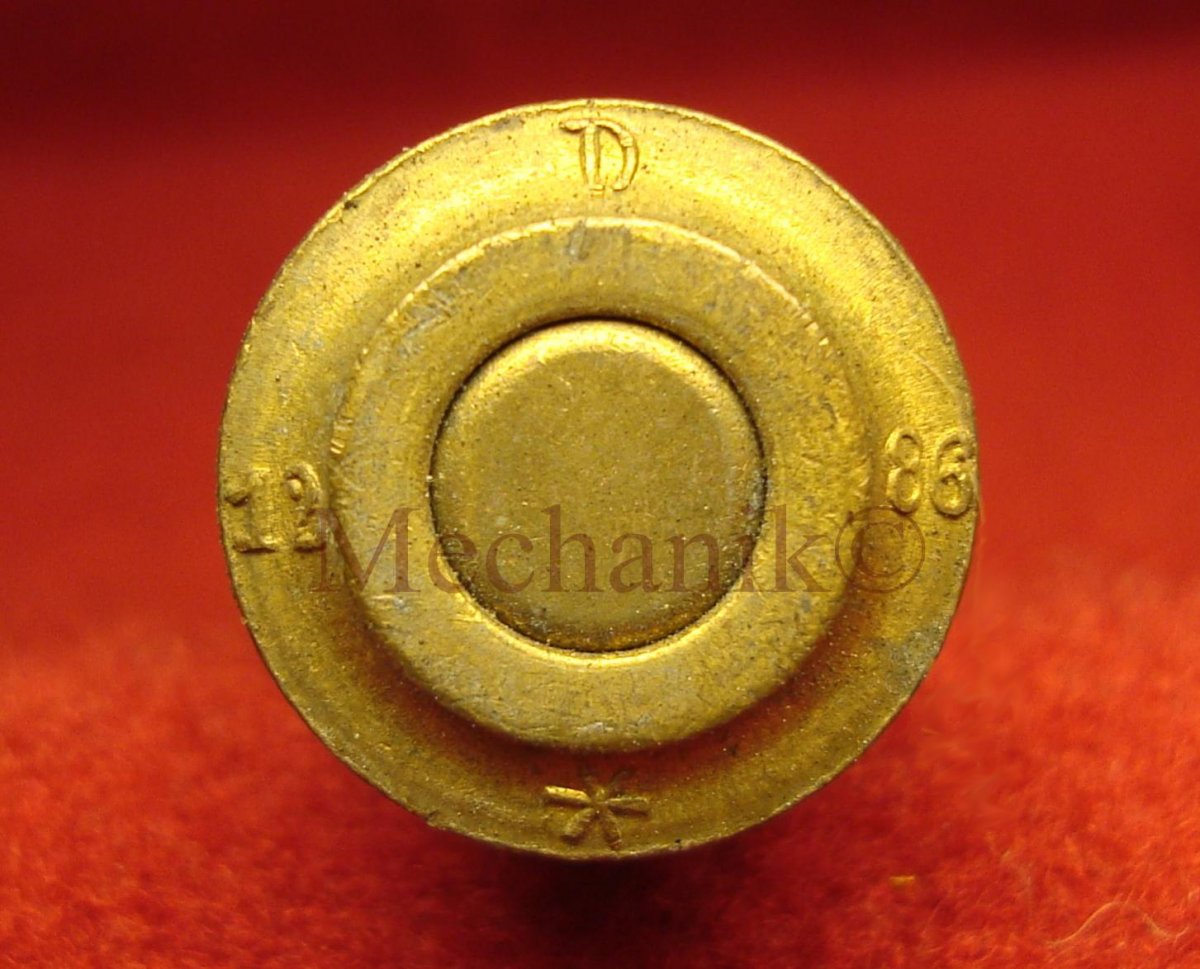

11.15x60 R Mauser 1871

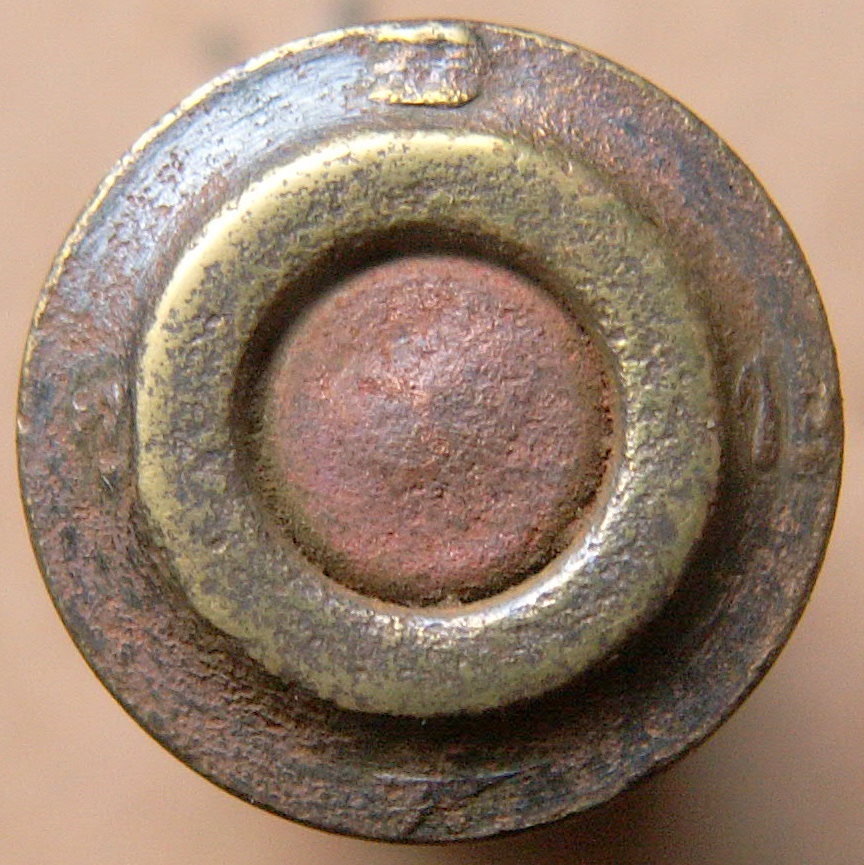

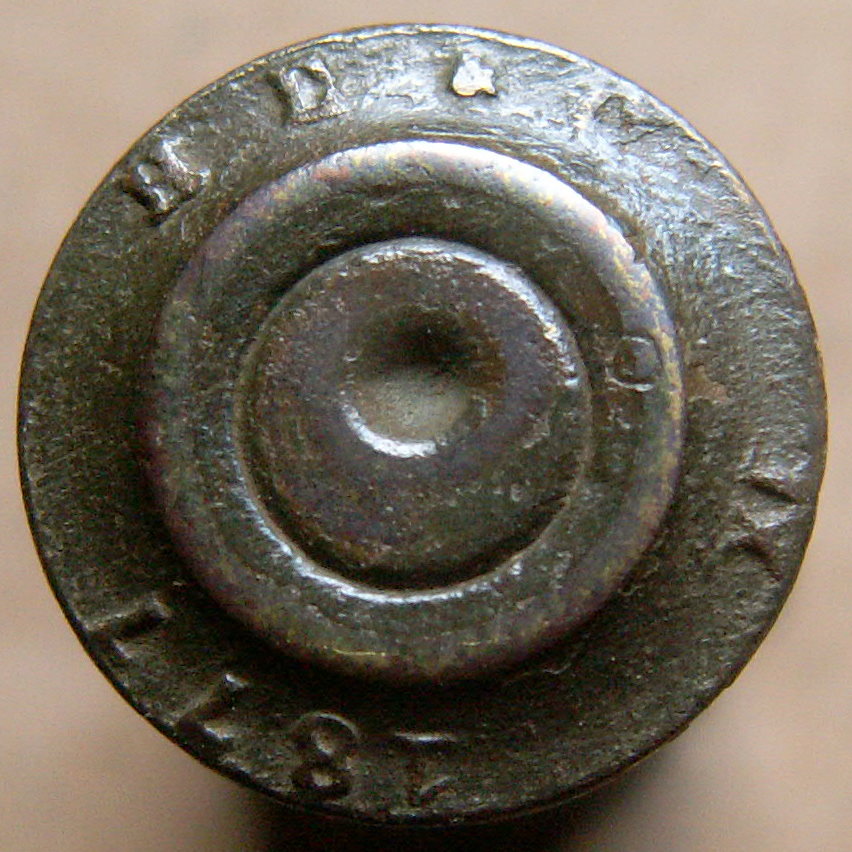

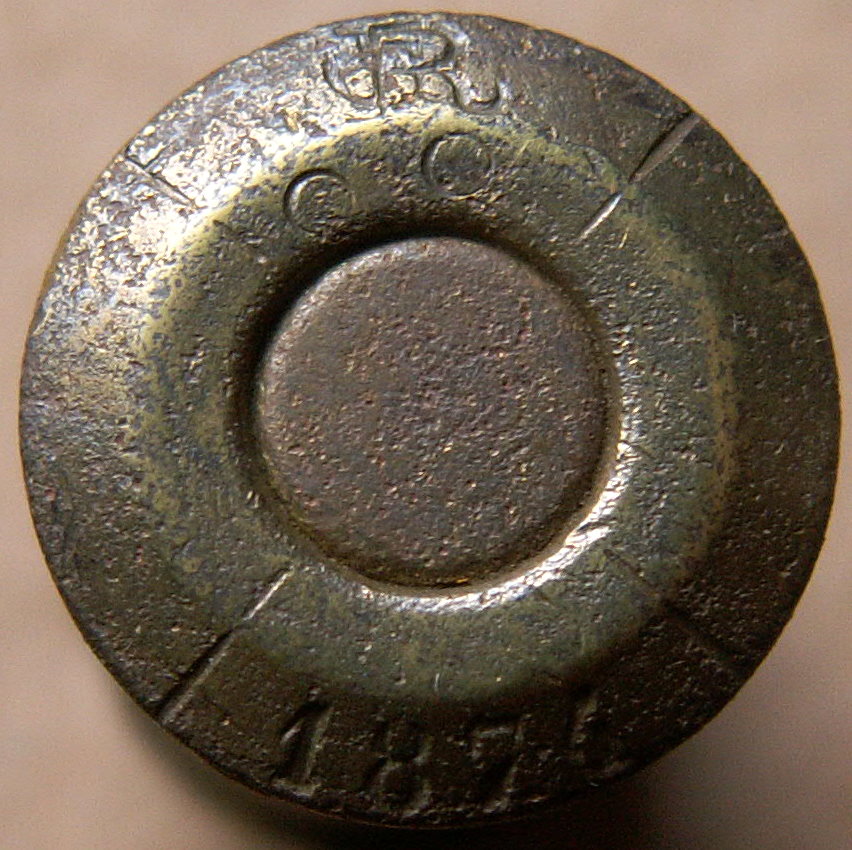

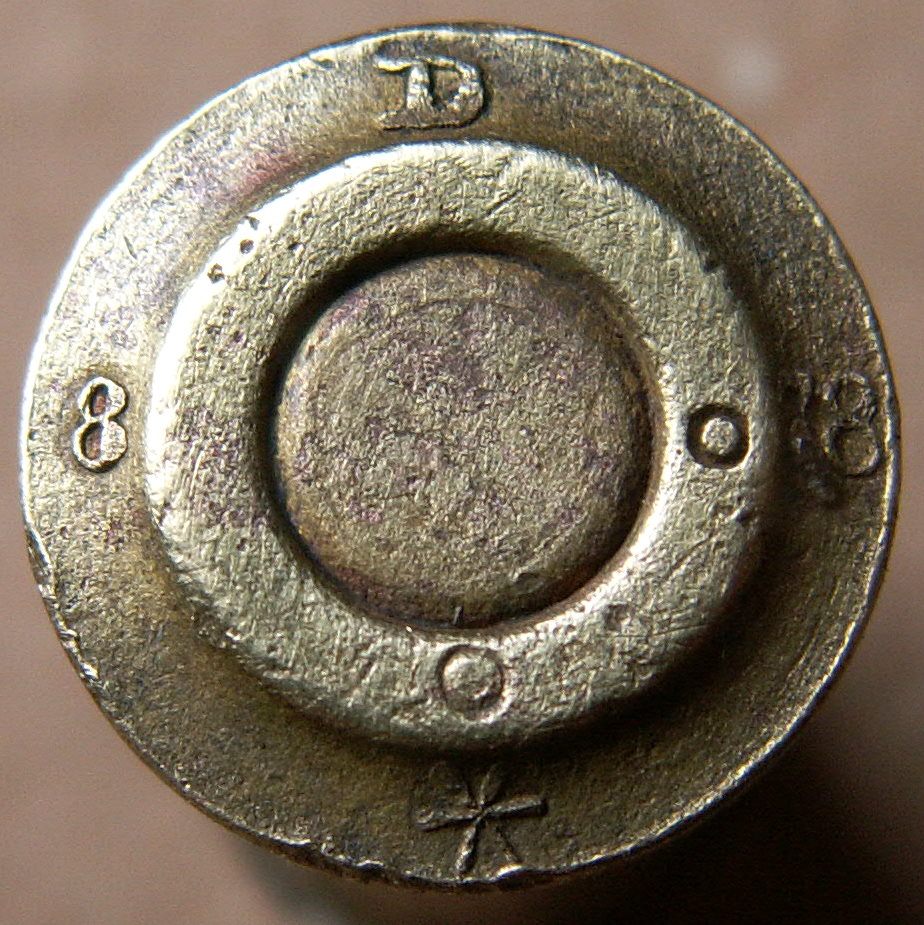

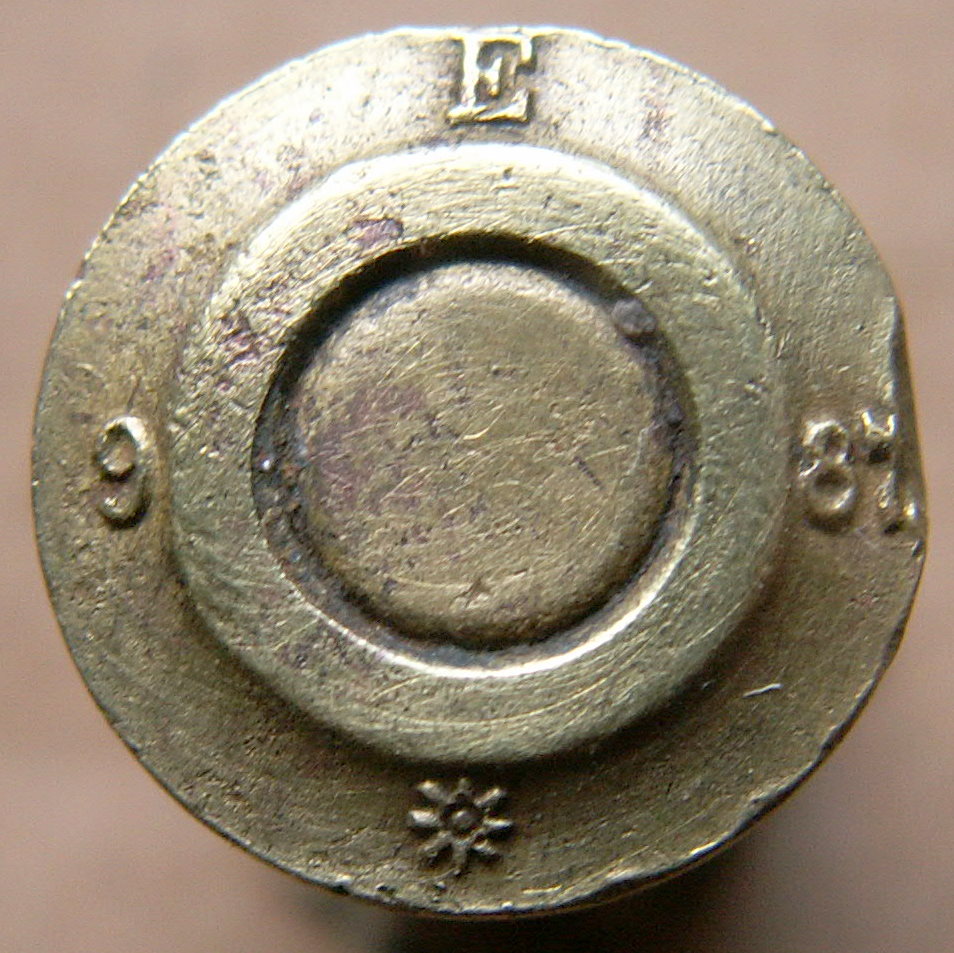

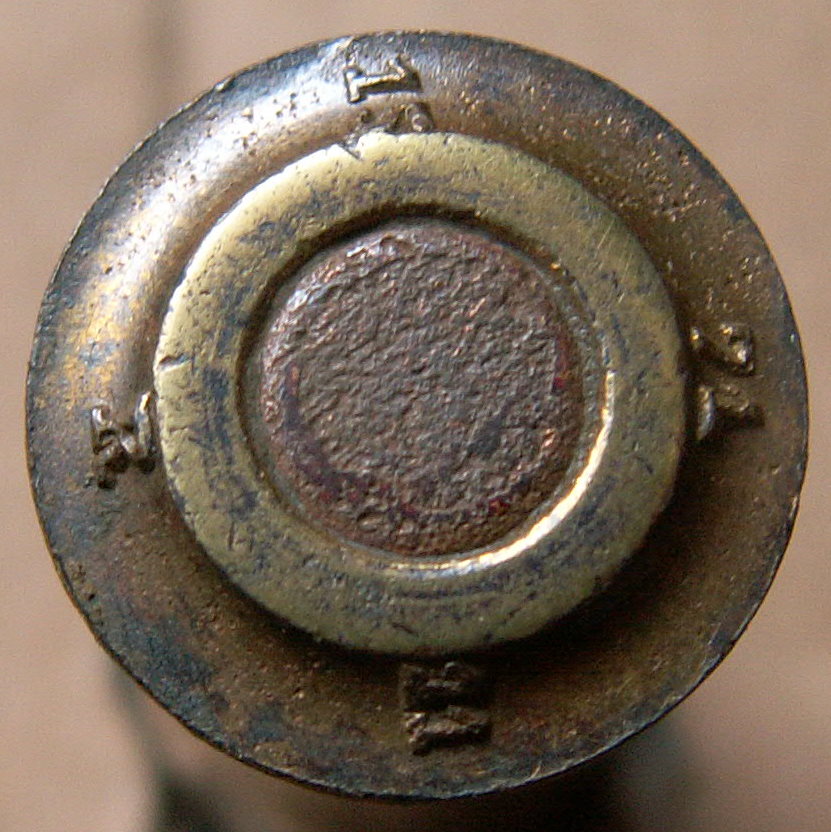

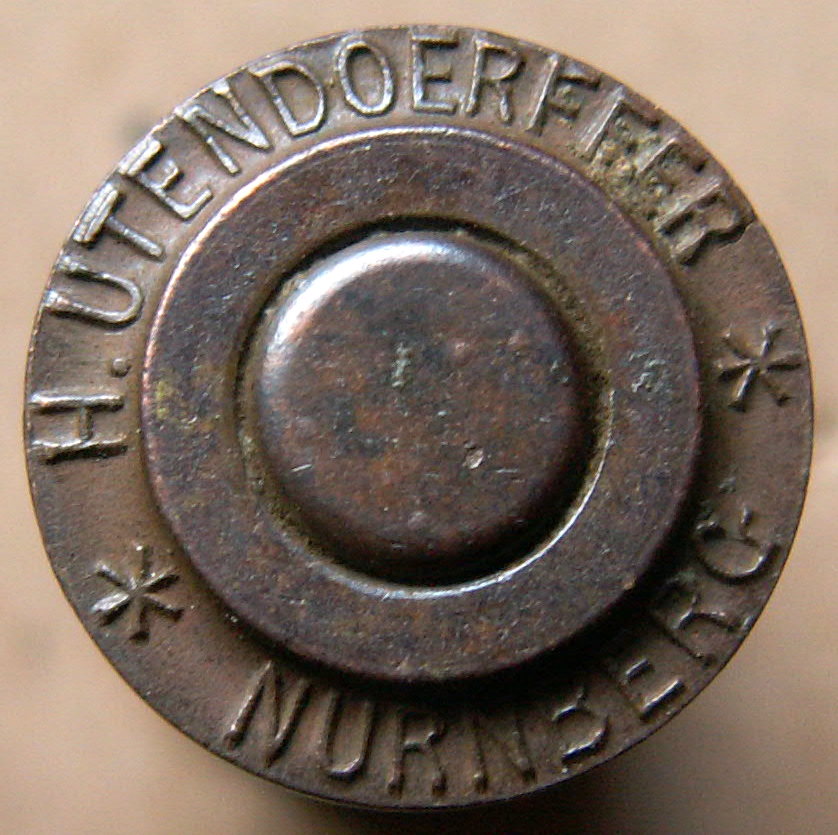

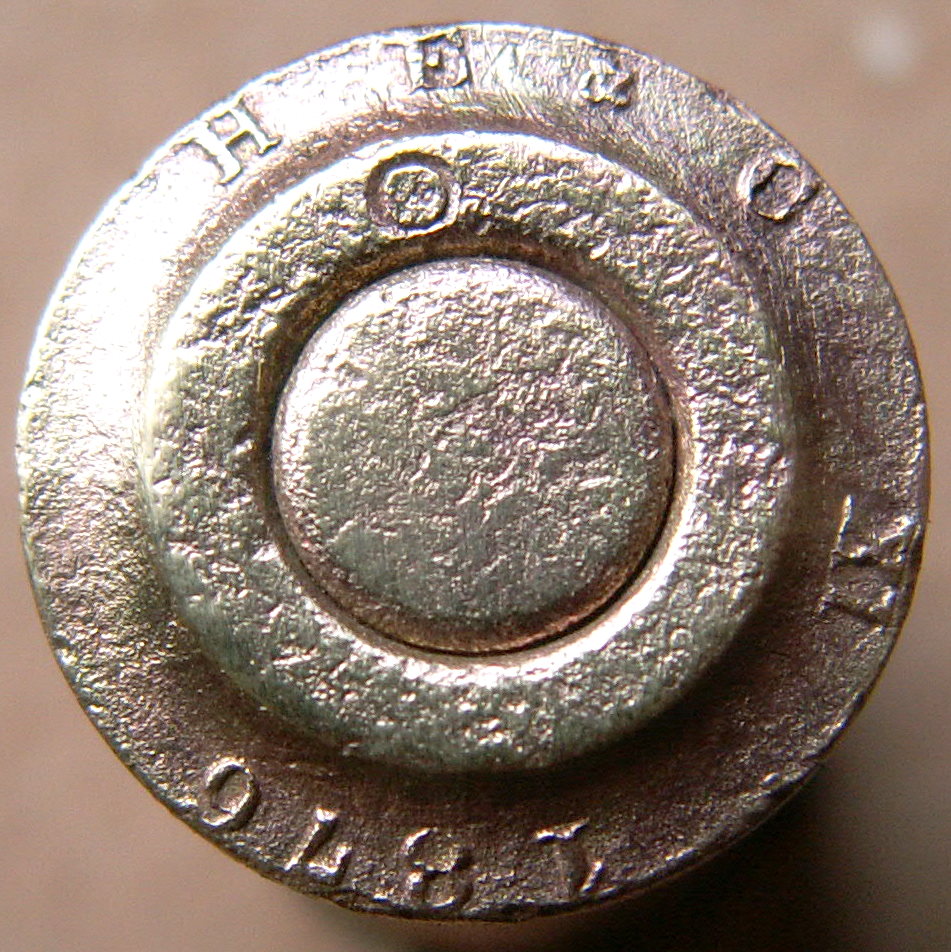

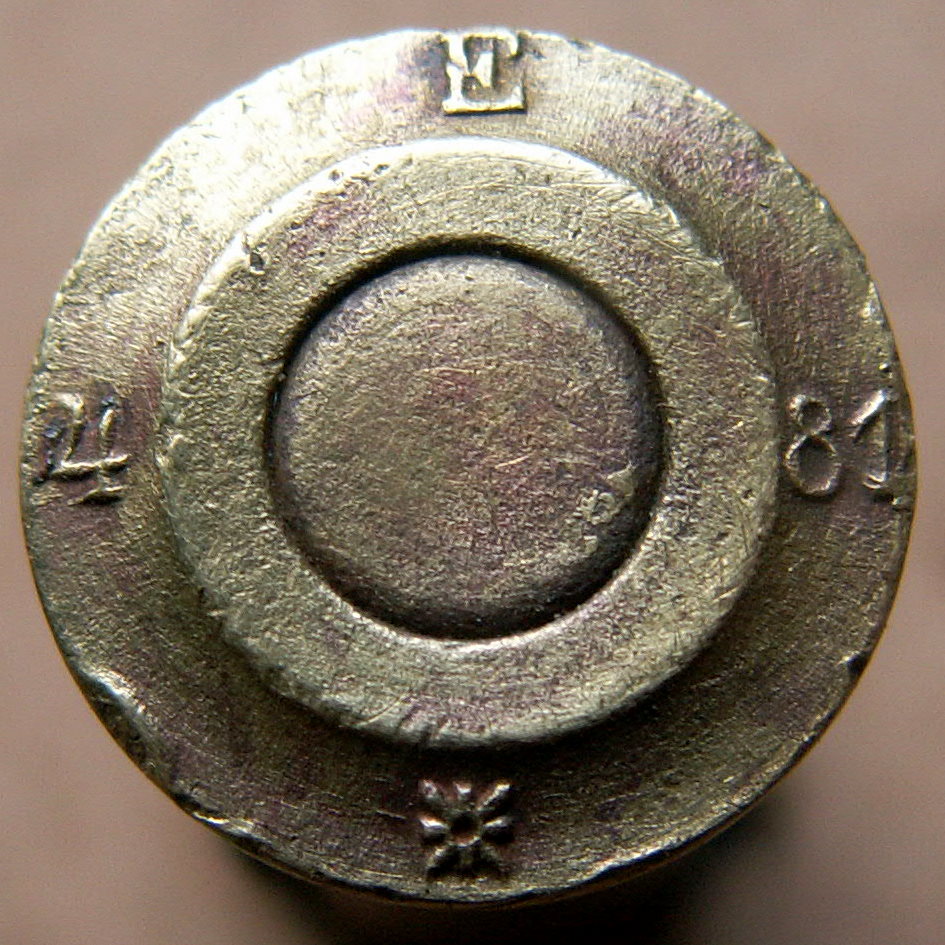

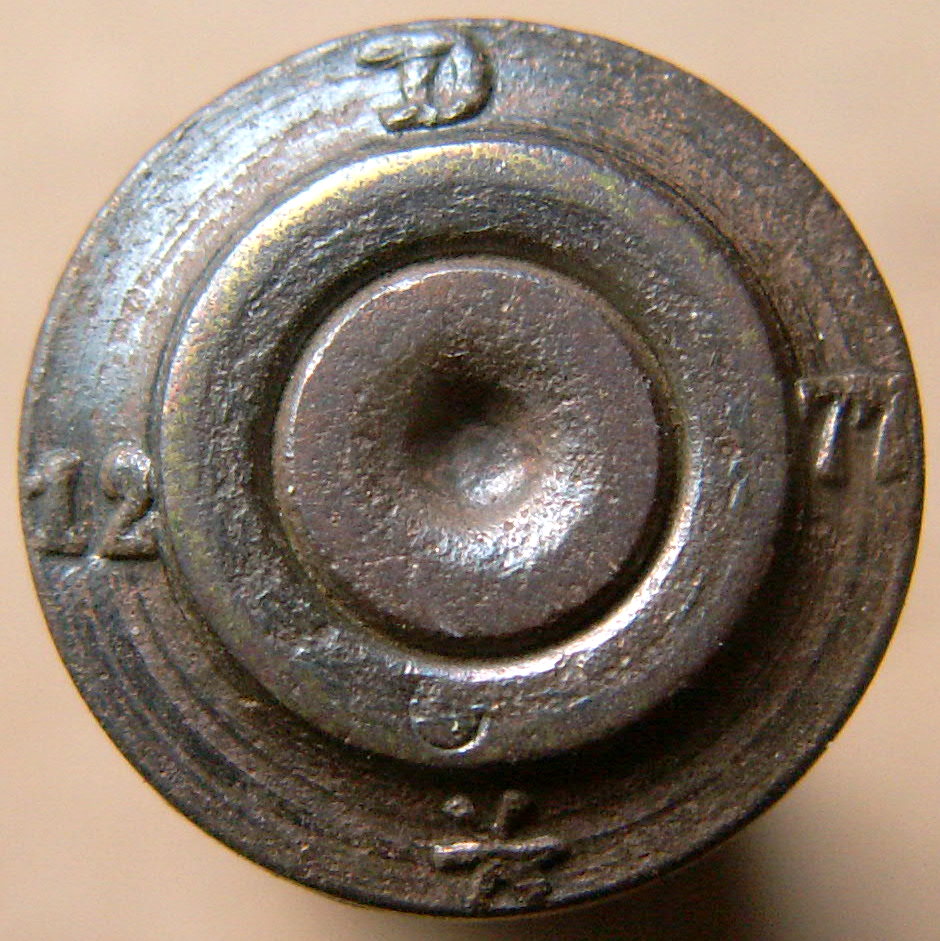

Тема не моя,так что-то подсобралось.Если есть повторы,то сносите.



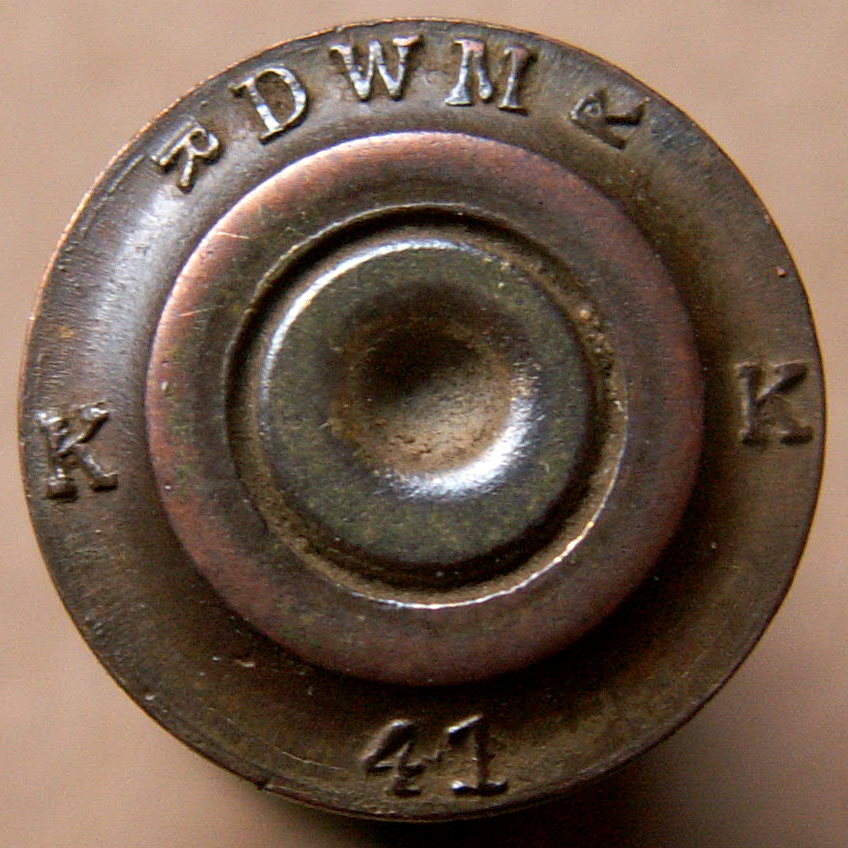

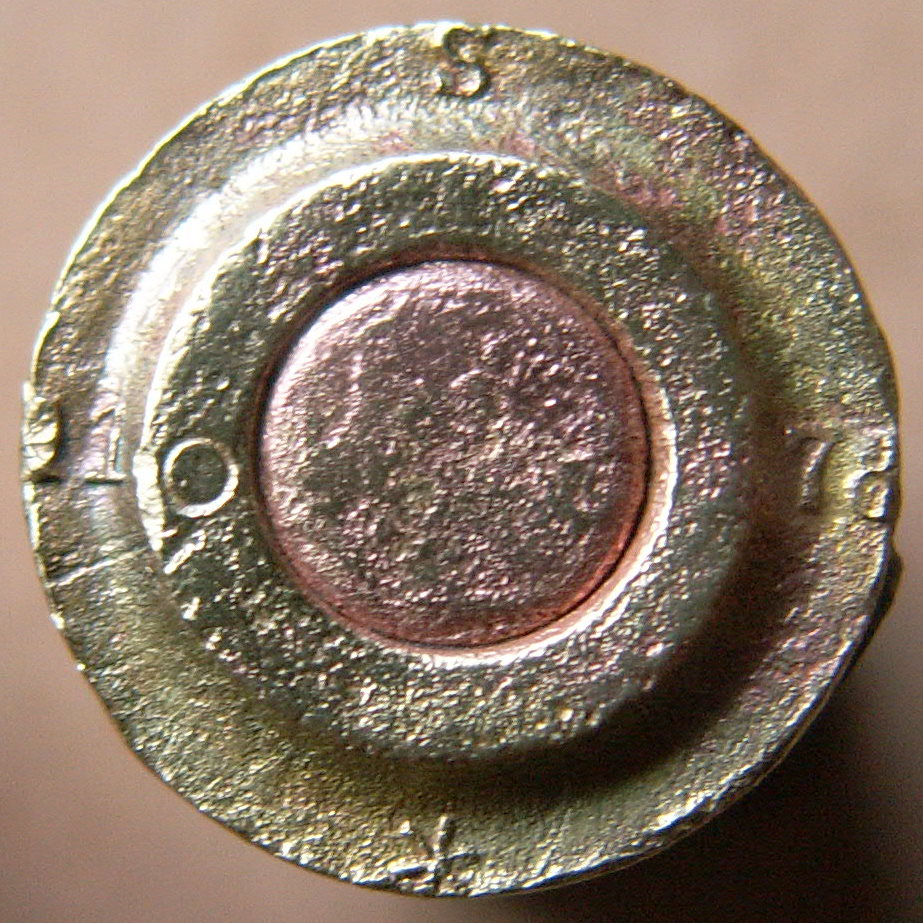

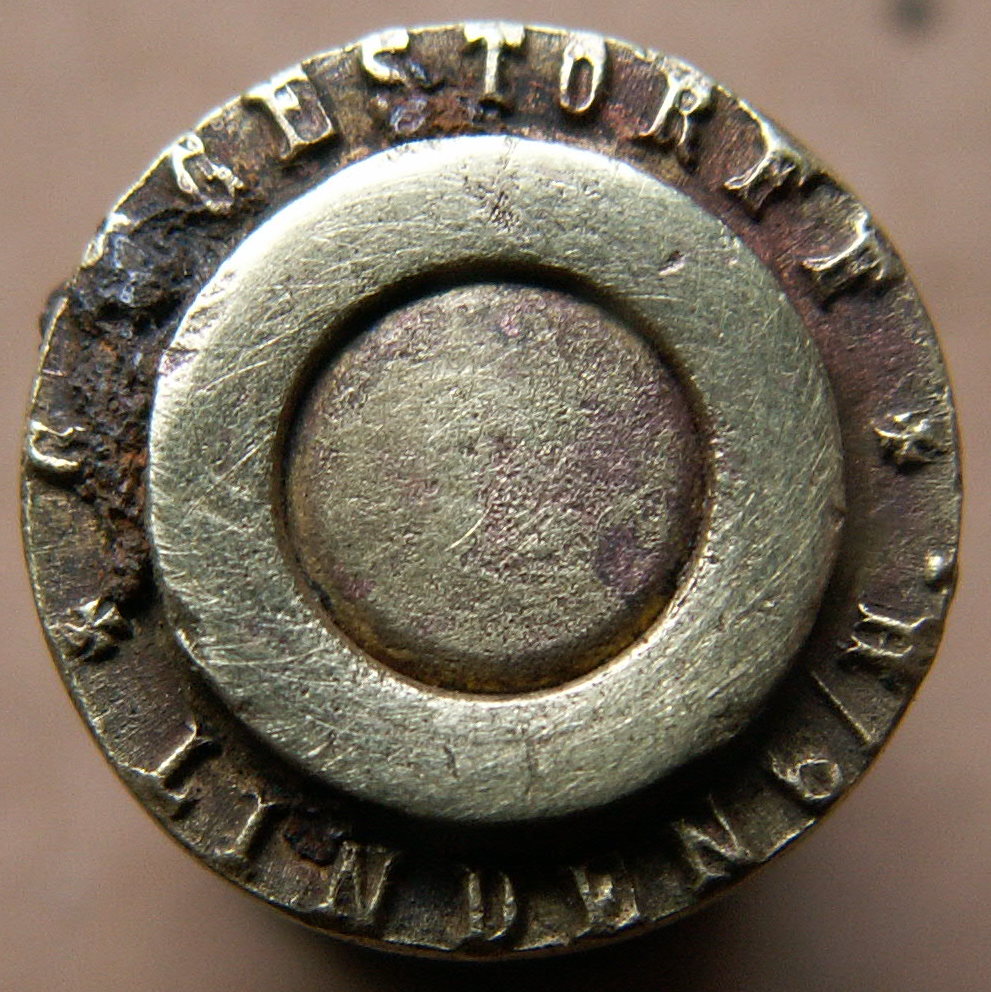

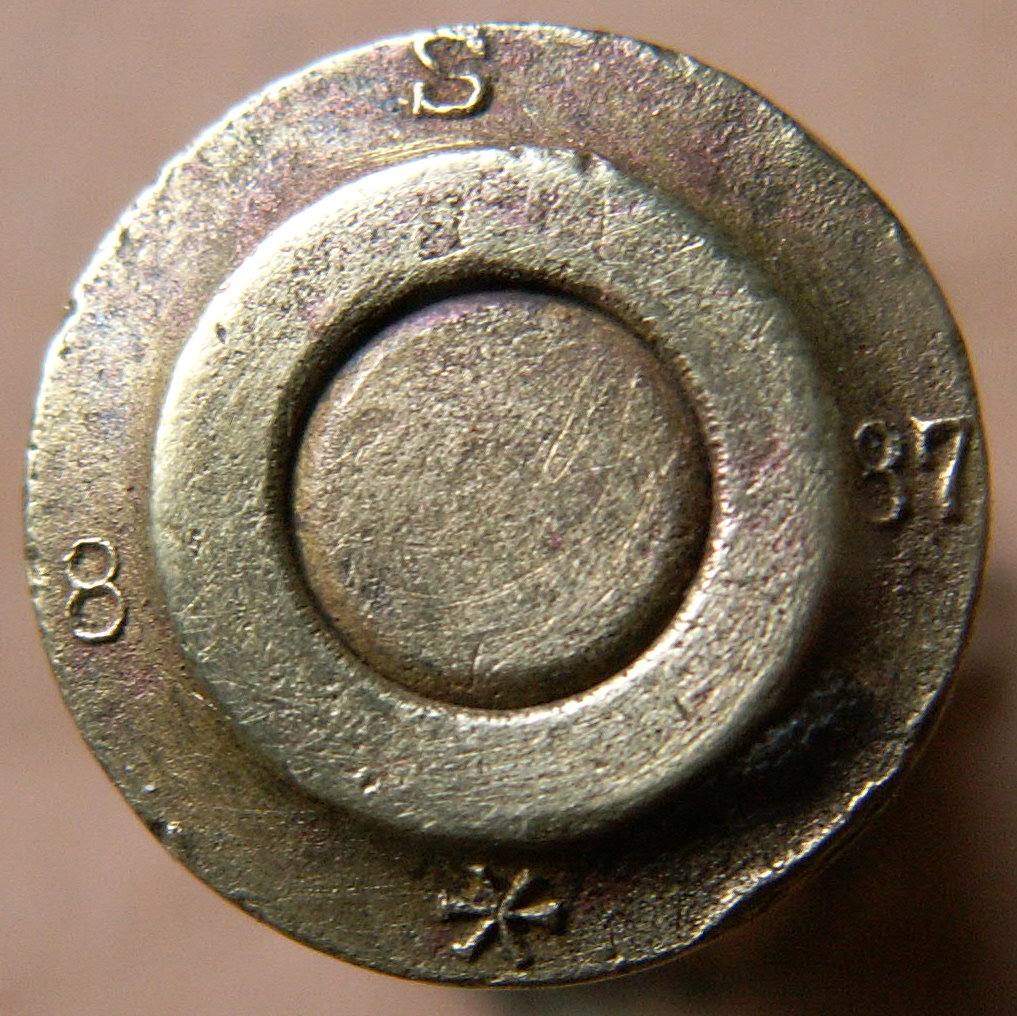

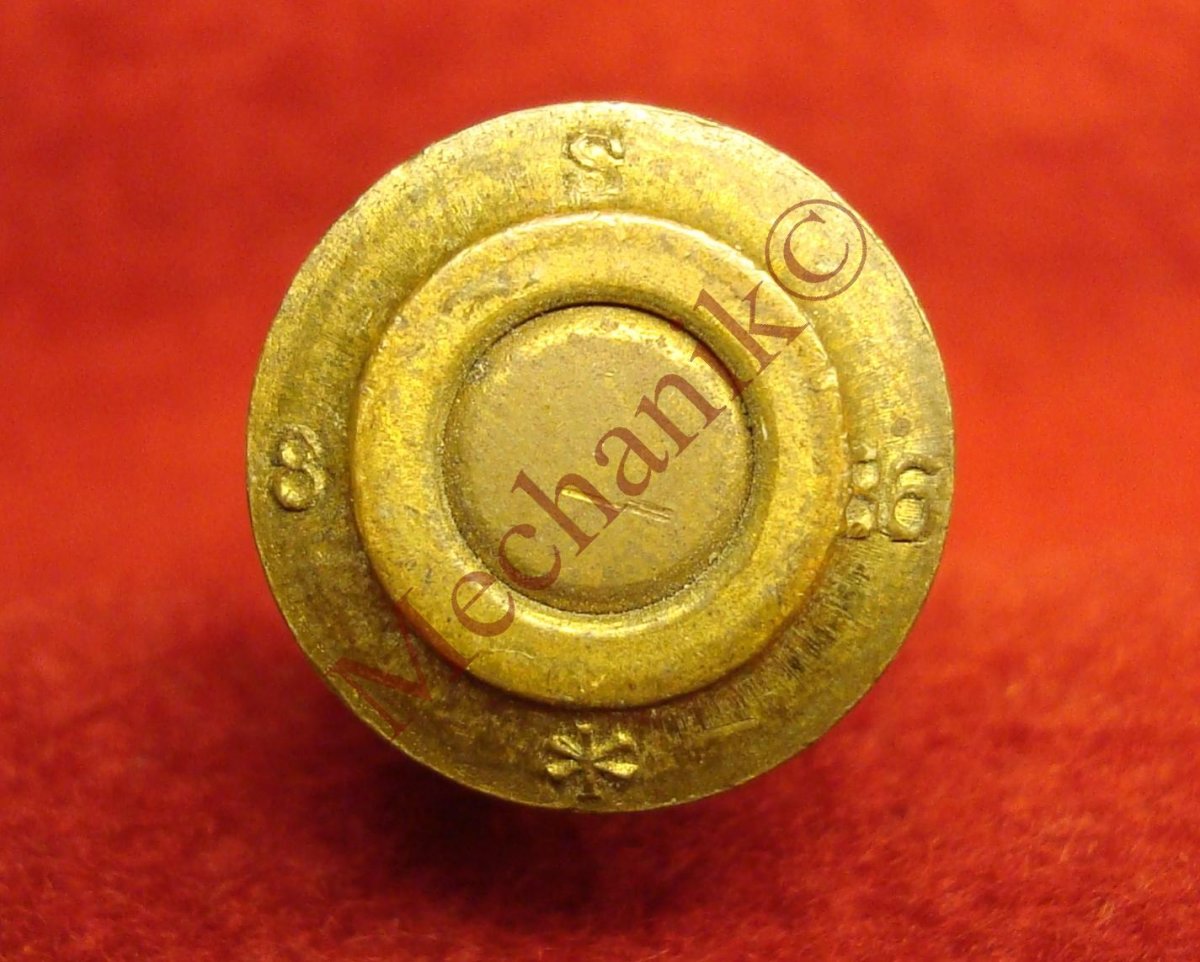

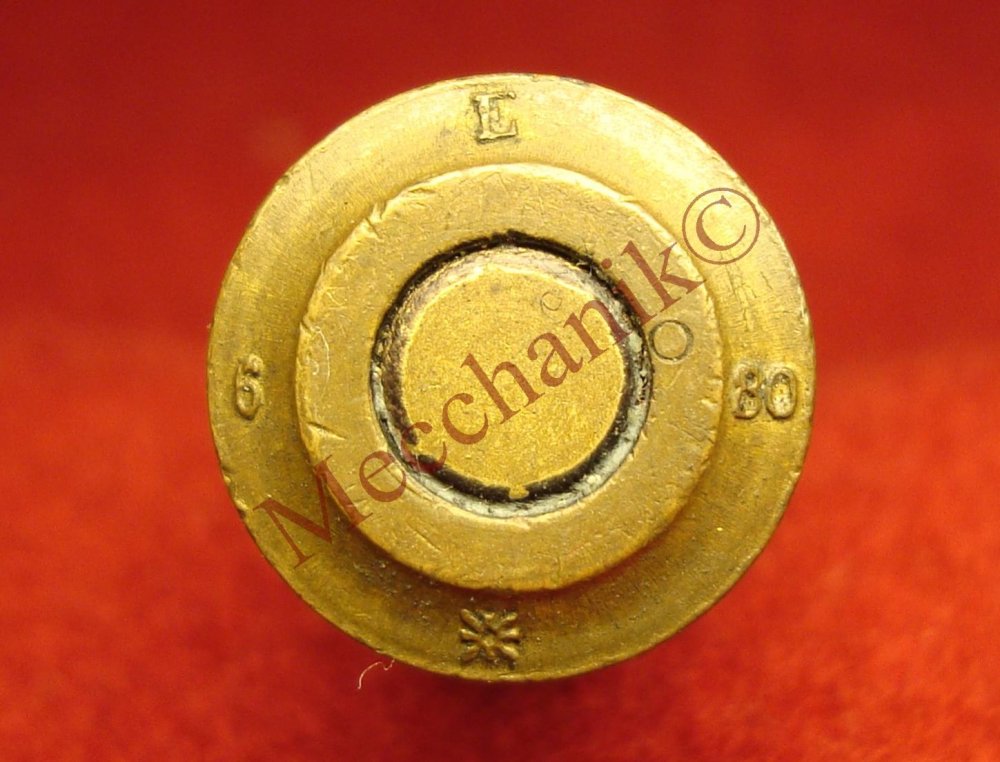

Ещё чуток.



Дополню тему болгарским 11.15x60 R

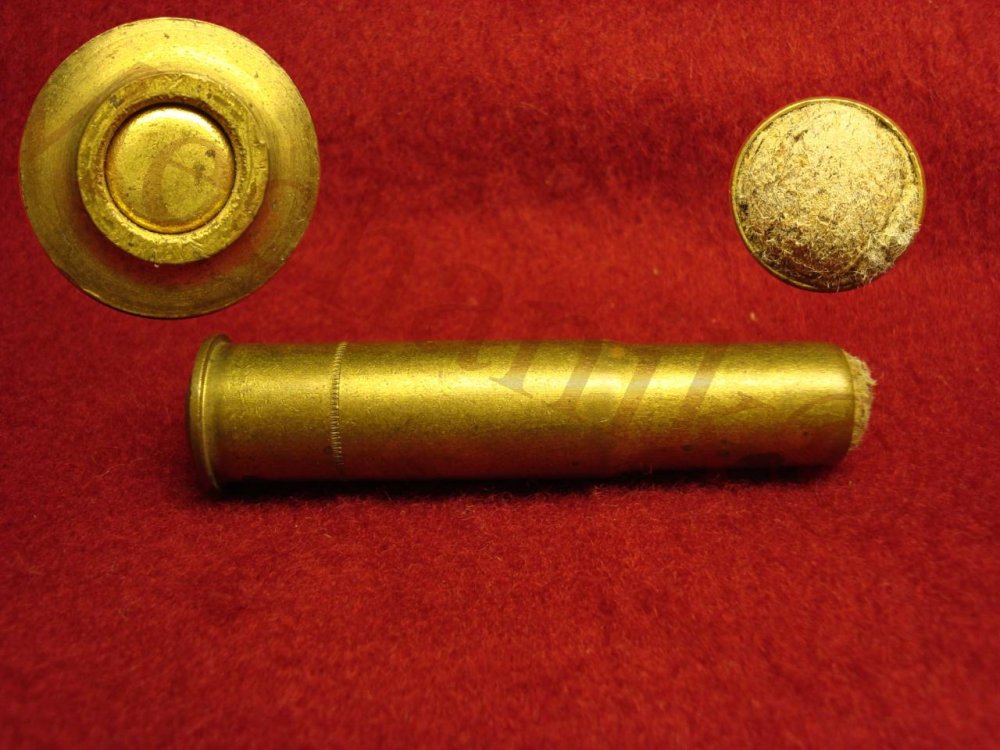

и холостым



Болгарин редкий, зараза. Поздравляю!



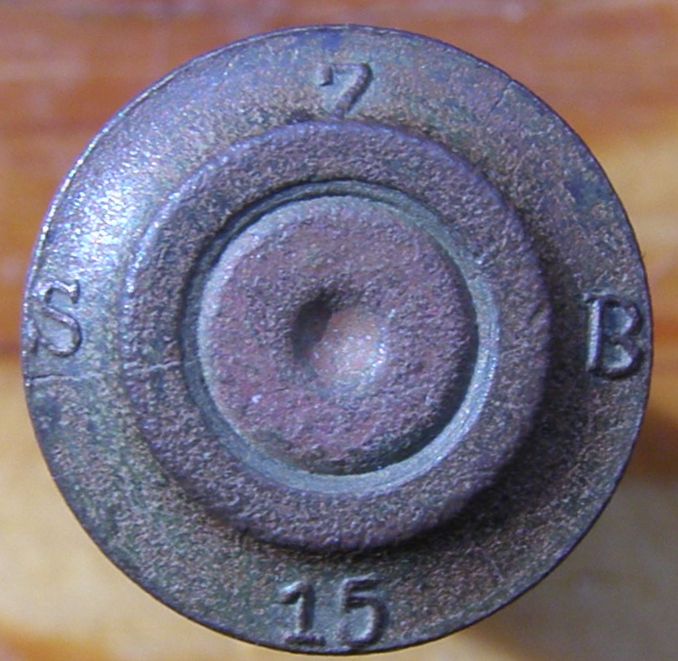

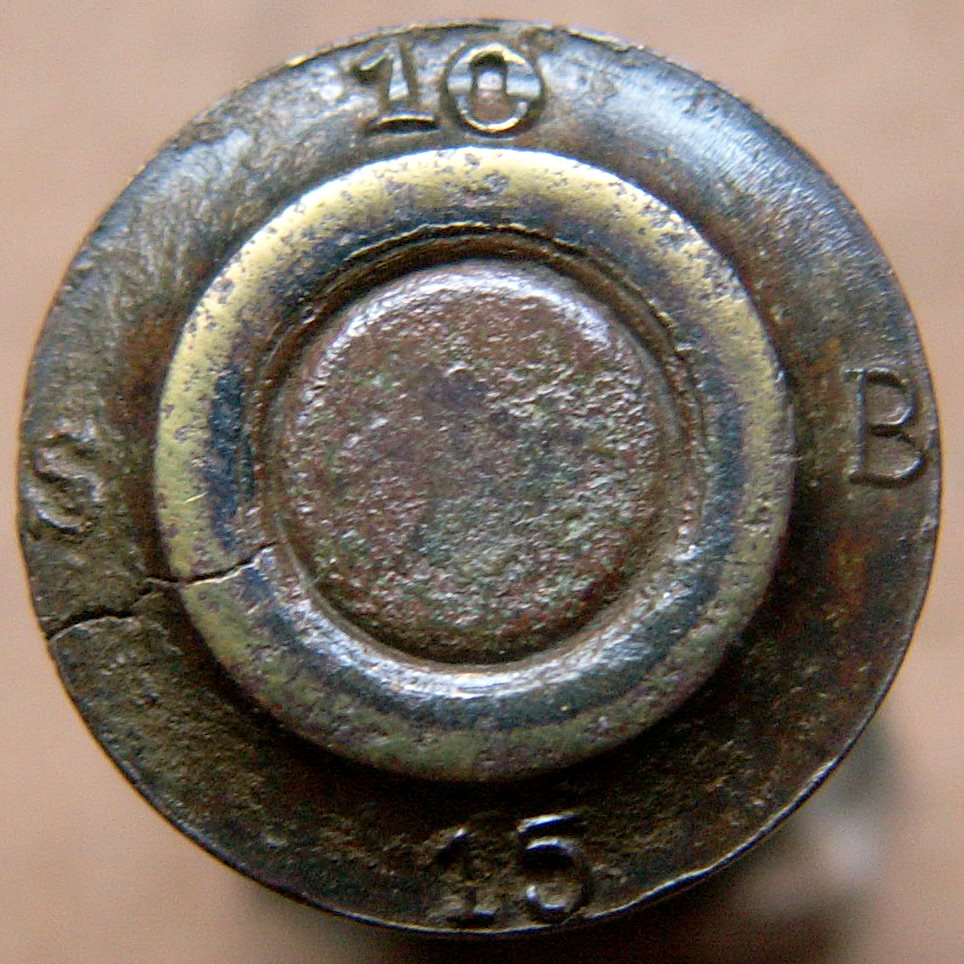

Скромное пополнение.



Не підскажете, хто виробник?



Sellier & Bellot, Schönebeck an der Elbe



Ще є дві гільзи від George Roth Австро-Угорщина.....Не паркет...

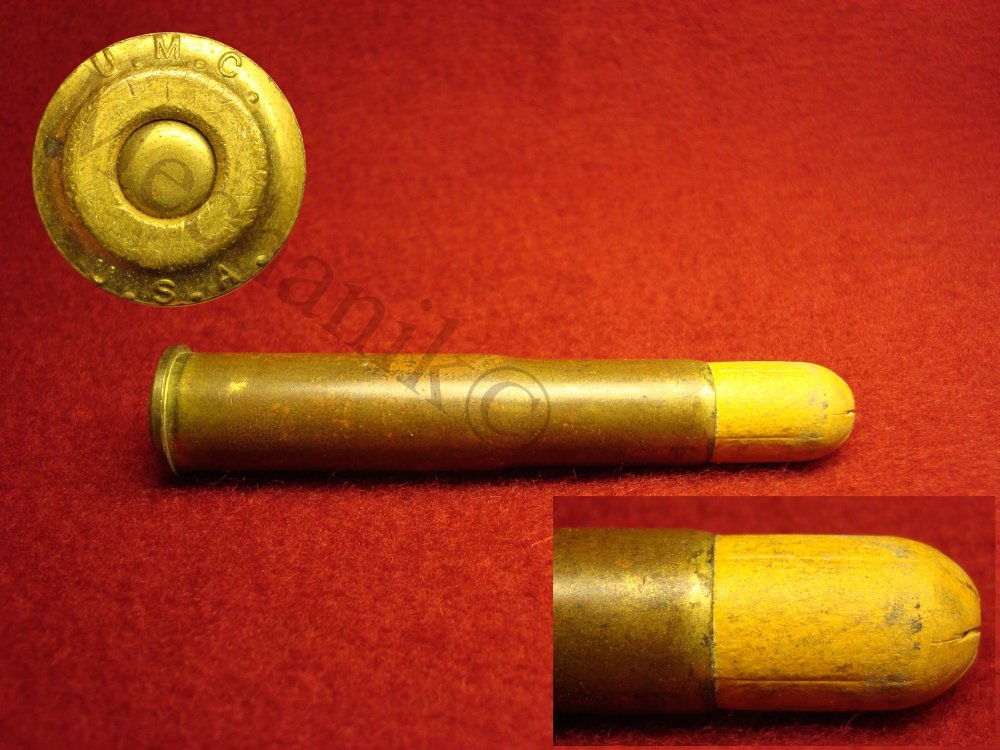

Дробовой янки



Такого клейма вроде не было

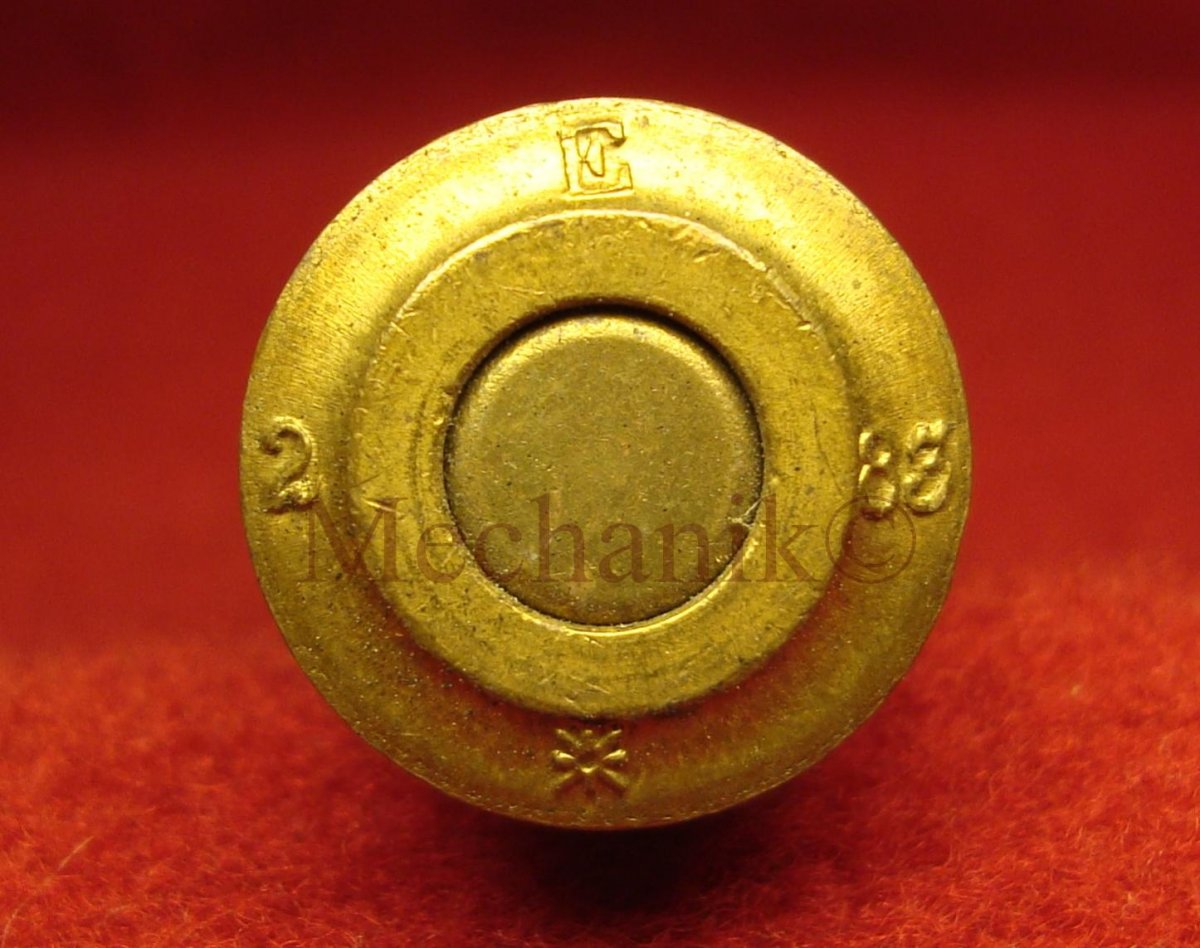

Свежее пополнение:



Вот такой вот докину,гильза не моя
Производителя если можно подскажите

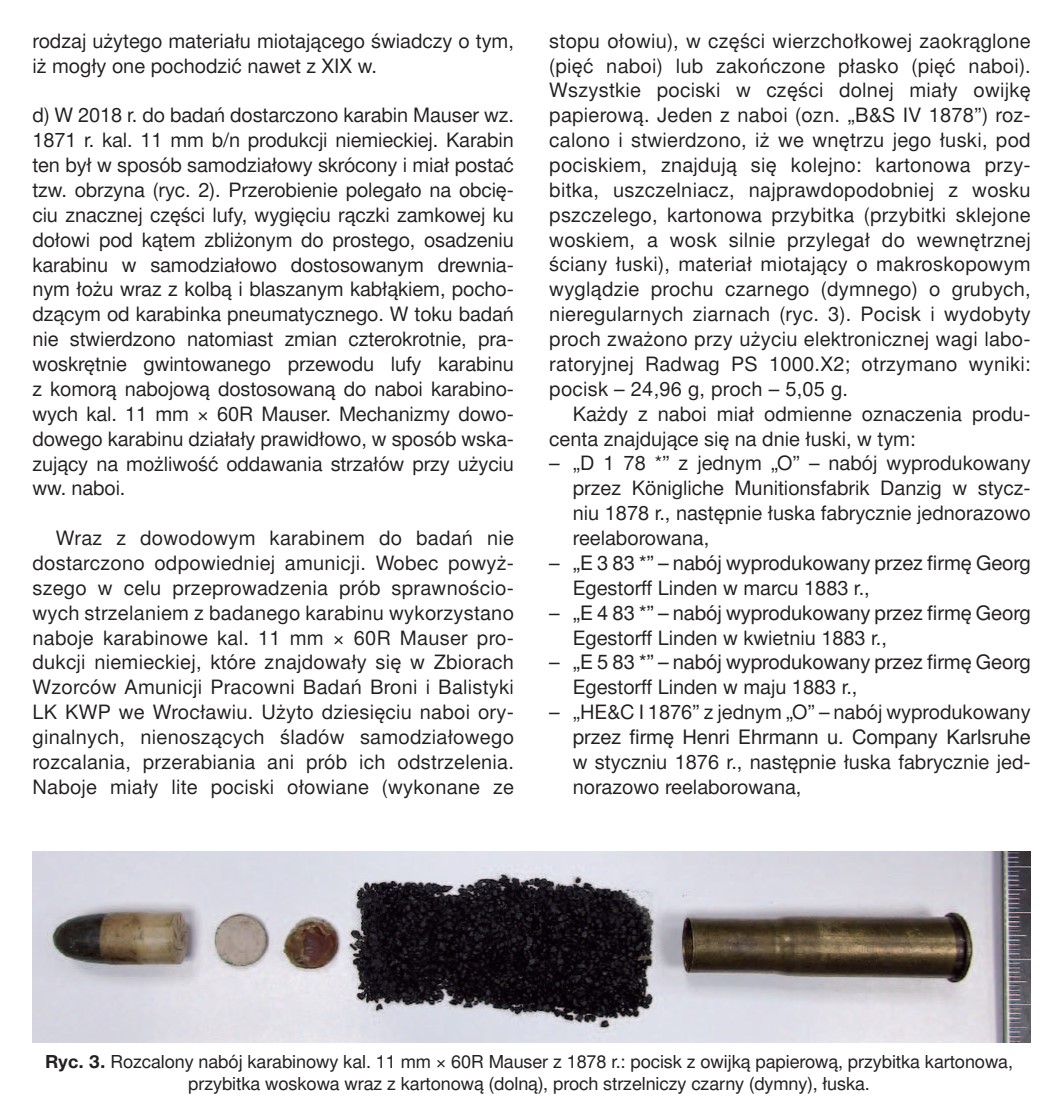

Разобранный винтовочный патрон калибра 11 мм × 60 R Маузер 1878 г. (Взято из статьи Badania sprawności amunicji zabytkowej)



На страницах книги Kriegsfeuerwerkerei. Die Munition für Handfeuerwaffen. Die Patrone M/71. Berlin, 1879 показаны несколько разновидностей клейм данного патрона.

Обратите внимание на маркировку National Arms & Ammunitions Company in Birmingham. В теме «Клеймение патронов Berdan» есть фото похожих клейм; возможно те патроны изготовлены этой же фирмой. Как версия.



Ось таку красу копнув у неділю.
Кулю відбив лопатою, кляті корені...



Страницы с изображением патрона из Das Infanterie-Gewehr M/71.84 nebst zugehöriger Munition. Hannover, 1887.(Пехотная винтовка M/71.84 и боеприпасы к ней).

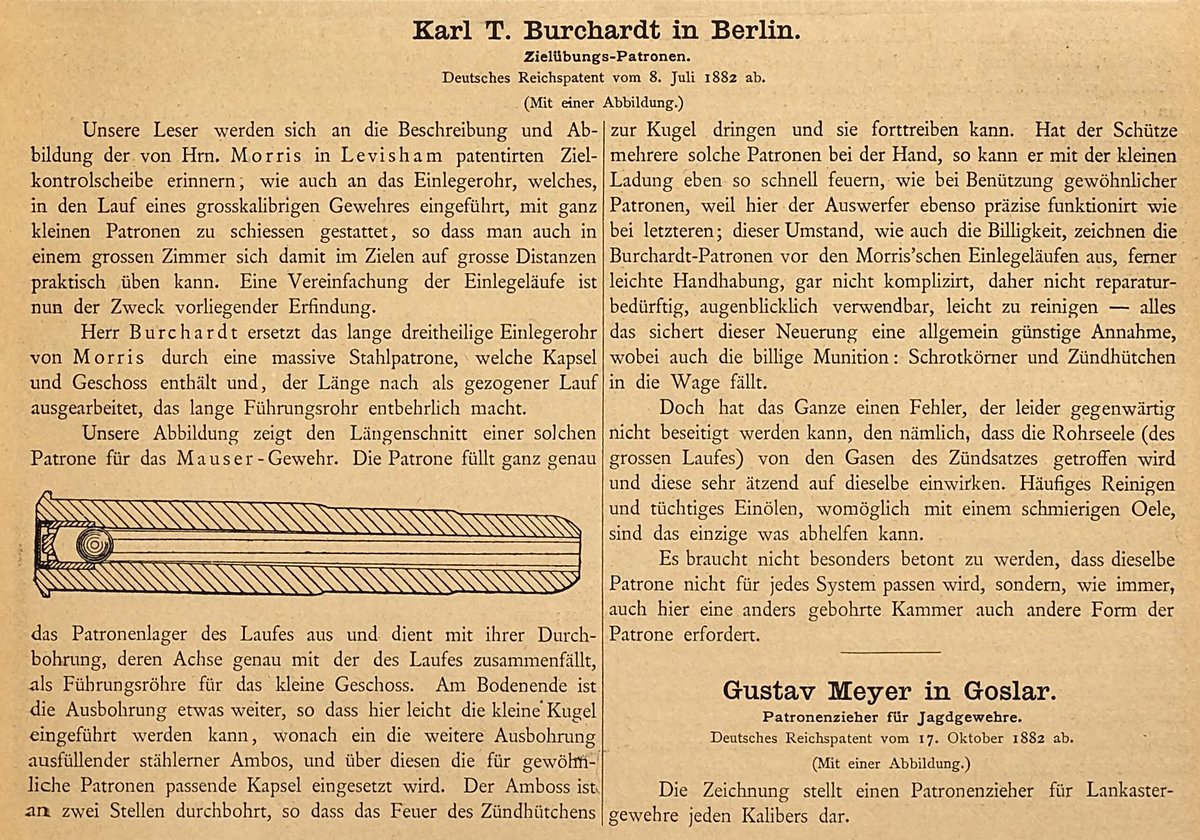

Karl T. Burchardt in Berlin.
Zielübungs-Patronen.
Deutsches Reichspatent vom 8. Juli 1882 ab.
Herr Burchardt ersetzt das lange dreitheilige Einlegerohr von Morris durch eine massive Stahlpatrone, welche Kapsel und Geschoss enthält und, der Länge nach als gezogener Lauf ausgearbeitet, das lange Führungsrohr entbehrlich macht.
Unsere Abbildung zeigt den Längenschnitt einer solchen Patrone für das Mauser-Gewehr. Die Patrone füllt ganz genau das Patronenlager des Laufes aus und dient mit ihrer Durchbohrung, deren Achse genau mit der des Laufes zusammenfällt, als Führungsröhre für das kleine Geschoss. Am Bodenende ist die Ausbohrung etwas weiter, so dass hier leicht die kleine Kugel eingeführt werden kann, wonach ein die weitere Ausbohrung ausfüllender stählerner Ambos, und über diesen die für gewöhnliche Patronen passende Kapsel eingesetzt wird. Der Amboss ist an zwei Stellen durchbohrt, so dass das Feuer des Zündhütchens zur Kugel dringen und sie forttreiben kann. Hat der Schütze mehrere solche Patronen bei der Hand, so kann er mit der kleinen Ladung eben so schnell feuern, wie bei Benützung gewöhnlicher Patronen, weil hier der Auswerfer ebenso präzise funktionirt wie bei letzteren; dieser Umstand, wie auch die Billigkeit, zeichnen die Burchardt-Patronen vor den Morris'schen Einlegeläufen aus, ferner leichte Handhabung, gar nicht komplizirt, daher nicht reparaturbedürftig, augenblicklich verwendbar, leicht zu reinigen – alles das sichert dieser Neuerung eine allgemein günstige Annahme, wobei auch die billige Munition: Schrotkörner und Zündhütchen in die Wage fällt.
Doch hat das Ganze einen Fehler, der leider gegenwärtig nicht beseitigt werden kann, den nämlich, dass die Rohrseele (des grossen Laufes) von den Gasen des Zündsatzes getroffen wird und diese sehr ätzend auf dieselbe einwirken. Häufiges Reinigen und tüchtiges Einölen, womöglich mit einem schmierigen Oele, sind das einzige was abhelfen kann.
Es braucht nicht besonders betont zu werden, dass dieselbe Patrone nicht für jedes System passen wird, sondern, wie immer, auch hier eine anders gebohrte. Kammer auch andere Form der Patrone erfordert.


Карл Т. Бурхардт в Берлине.
Целевые тренировочные патроны.
Патент Германии от 8 июля 1882 г.
Герр Бурхардт заменяет длинный, состоящий из трех частей вставной ствол Морриса цельным стальным патроном, который содержит капсюль и снаряд и, будучи выполненным вдоль как нарезной ствол, делает длинную направляющую трубку ненужной.
На нашей иллюстрации показан продольный разрез такого патрона для винтовки Маузер. Патрон полностью заполняет патронник ствола и своей перфорацией, ось которой точно совпадает с осью ствола, служит направляющей трубкой для малого снаряда. На нижнем конце отверстие немного шире, так что сюда легко вставляется шарик, после чего вставляется стальная наковальня, заполняющая дальнейшее отверстие, а поверх него вставляется капсюль, подходящий для обычных патронов. Наковальня пробита в двух местах, что позволяет огню капсюля проникать к пуле и выбрасывать ее. Если у стрелка есть под рукой несколько таких патронов, то он может стрелять мелким зарядом так же быстро, как и при использовании обычных патронов, потому что выбрасыватель работает здесь так же точно, как и у последних; это обстоятельство, а также дешевизна отличает патроны Бурхардта от вставных стволов Морриса, также простота в обращении, совсем не сложная, поэтому не нуждающаяся в ремонте, может быть использована сразу, легко очищается - все это обеспечивает в целом благоприятное принятие этого нововведения, при котором также рассматриваются дешевые боеприпасы: дробь и капсюли.
Однако у всего этого есть недостаток, который, к сожалению, не может быть устранен в настоящее время, а именно то, что сердечник трубы (большого ствола) поражается газами воспламенительного заряда, и они оказывают на него очень разъедающее действие. Частая чистка и обильное смазывание, возможно жирным маслом, - единственное, что может помочь.
Излишне говорить, что не в каждую систему подойдет один и тот же патрон, а, как всегда, по-разному расточенный. Патронник также требует патрона другой формы.

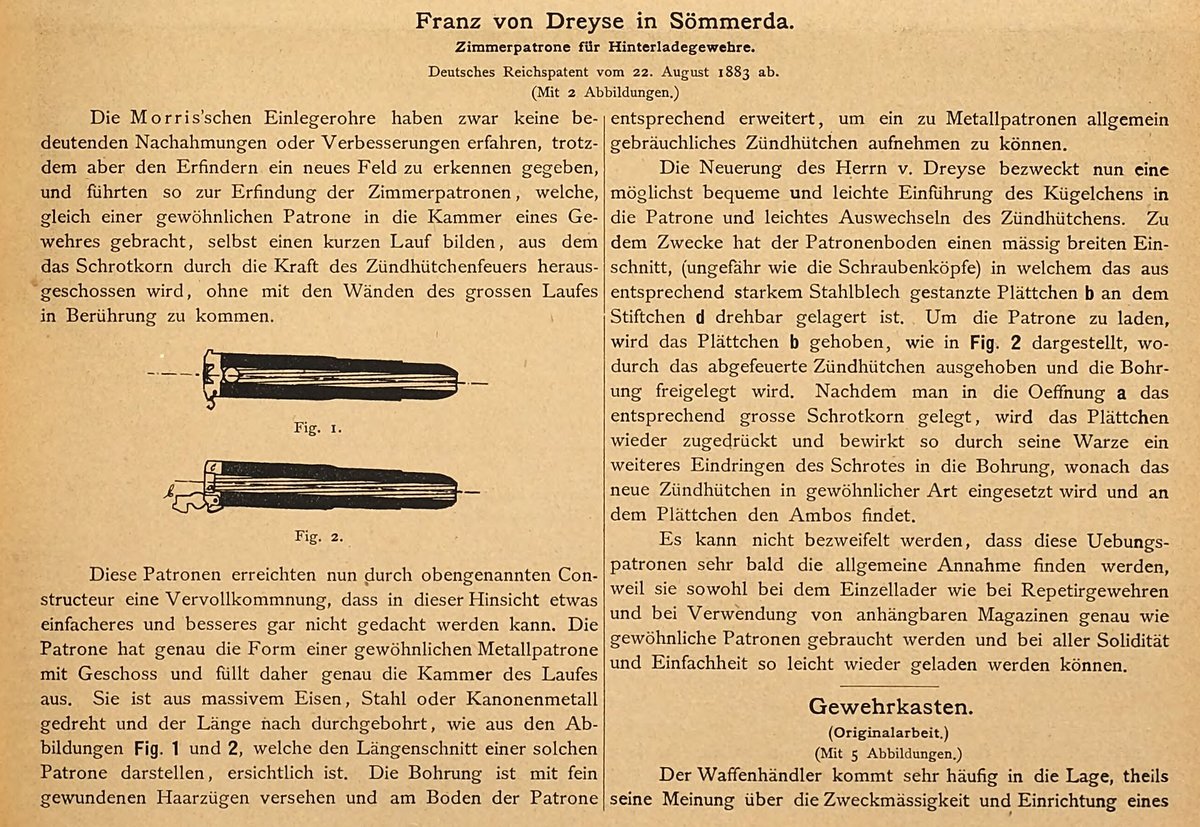

Franz von Dreyse in Sömmerda.
Zimmerpatrone für Hinterladegewehre.
Deutsches Reichspatent vom 22. August 1883 ab.
Die Morris'schen Einlegerohre haben zwar keine bedeutenden Nachahmungen oder Verbesserungen erfahren, trotzdem aber den Erfindern ein neues Feld zu erkennen gegeben, und führten so zur Erfindung der Zimmerpatronen, welche, gleich einer gewöhnlichen Patrone in die Kammer eines Gewehres gebracht,
Diese Patronen erreichten nun durch obengenannten Constructeur eine Vervollkommnung, dass in dieser Hinsicht etwas einfacheres und besseres gar nicht gedacht werden kann. Die Patrone hat genau die Form einer gewöhnlichen Metallpatrone mit Geschoss und füllt daher genau die Kammer des Laufes aus. Sie ist aus massivem Eisen, Stahl oder Kanonenmetall gedreht und der Länge nach durchgebohrt, wie aus den Abbildungen Fig. 1 und 2, welche den Längenschnitt einer solchen Patrone darstellen, ersichtlich ist. Die Bohrung ist mit fein gewundenen Haarzügen versehen und am Boden der Patrone entsprechend erweitert, um ein zu Metallpatronen allgemein gebräuchliches Zündhütchen aufnehmen zu können.
Die Neuerung des Herrn v. Dreyse bezweckt nun eine möglichst bequeme und leichte Einführung des Kügelchens in die Patrone und leichtes Auswechseln des Zündhütchens. Zu dem Zwecke hat der Patronenboden einen mässig breiten Einschnitt, (ungefähr wie die Schraubenköpfe) in welchem das aus entsprechend starkem Stahlblech gestanzte Plättchen b an dem Stiftchen d drehbar gelagert ist. Um die Patrone zu laden, wird das Plättchen b gehoben, wie in Fig. 2 dargestellt, wodurch das abgefeuerte Zündhütchen ausgehoben und die Bohrung freigelegt wird. Nachdem man in die Oeffnung a das entsprechend grosse Schrotkorn gelegt, wird das Plättchen wieder zugedrückt und bewirkt so durch seine Warze ein weiteres Eindringen des Schrotes in die Bohrung, wonach das neue Zündhütchen in gewöhnlicher Art eingesetzt wird und an dem Plättchen den Ambos findet.
Es kann nicht bezweifelt werden, dass diese Uebungspatronen sehr bald die allgemeine Annahme finden werden, weil sie sowohl bei dem Einzellader wie bei Repetirgewehren und bei Verwendung von anhängbaren Magazinen genau wie gewöhnliche Patronen gebraucht werden und bei aller Solidität und Einfachheit so leicht wieder geladen werden können.

Франц фон Дрейзе в Зоммерде.
Комнатный патрон для казнозарядных винтовок.
Патент Германии от 22 августа 1883 г.
Вставные стволы Морриса, хотя и не подвергались существенным имитациям или усовершенствованиям, тем не менее открыли изобретателям новое поле деятельности и таким образом привели к изобретению патрона, который, как и обычный патрон, помещаемый в патронник винтовки, сам по себе имел короткий ствол из которого дробь при выстреле выбрасывается силой капсюля без соприкосновения со стенками большого ствола.
Патроны эти ныне усовершенствованы упомянутым конструктором, так что в этом отношении ничего проще и лучше нельзя себе представить. Патрон имеет точную форму обычного металлического патрона с пулей и поэтому точно заполняет патронник ствола. Он выточен из цельного железа, стали или бронзы и просверлен вдоль, как видно из рисунков 1 и 2, на которых показан продольный разрез такого патрона. Канал ствола имеет нарезы и расширен у основания патрона для размещения капсюля, который обычно используется с металлическими патронами.
Нововведением Dreyse стремится сделать процесс установки пули в патрон максимально простым и удобным, а также упростить замену капсюля. Для этого в основании патрона имеется умеренно широкий вырез (примерно такой же, как головки винтов), в котором пластина b, штампованная из листовой стали соответствующей толщины, шарнирно надевается на штифт d. Чтобы зарядить патрон, пластину b поднимают, как показано на рисунке 2, тем самым поднимая воспламененный капсюль и открывая канал ствола. После того, как соответствующее крупное зерно дроби было помещено в отверстие а, пластина снова прижимается и, таким образом, заставляет дробь продвинуться дальше в канал ствола через ее бороздку, после чего новый капсюль вставляется обычным способом и находит наковальня на тарелке.
Можно не сомневаться, что эти учебные патроны очень скоро найдут всеобщее признание, потому что они используются так же, как и обычные патроны, как в однозарядных, так и в магазинных винтовках и при использовании отъемных магазинов, и при всей своей прочности и простоте, может быть легко перезаряжен.
