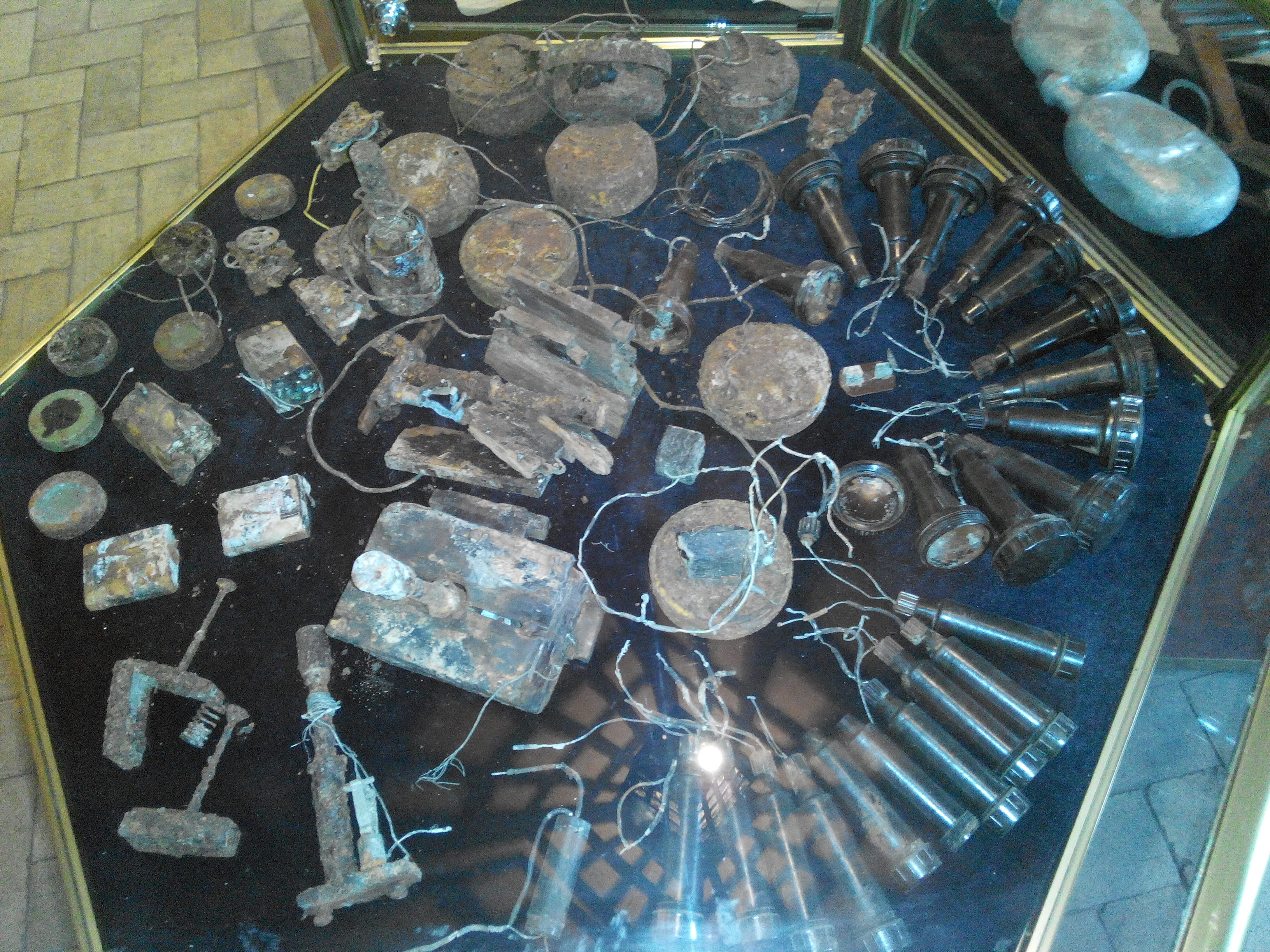

Диверсионка

Диверсионка
Чёрный Швед, 7 июн 2017
видящий и хелмет нравится это.
    Пока нет ни одного комментария.
  • Из альбомов:
    Музей - Гранаты и инженерка
    Добавил(а):
    Чёрный Швед
    Дата:
    7 июн 2017
    Просмотры:
    489
    Количество комментариев:
    0

    Данные EXIF

    File Size:
    1,8 МБ
    Mime Type:
    image/jpeg
    Width:
    3264px
    Height:
    2448px
    Aperture:
    f/2.0
    Make:
    Lenovo
    Model:
    P780_ROW
    Date / Time:
    2017:06:06 15:50:21
    Exposure Time:
    120002/1000000 sec
    ISO Speed Rating:
    ISO 592
    Focal Length:
    3.54 mm


    Примечание: данные EXIF будут сохранены на корректных типах файлов при загрузке фото. Фото может потом пройти ряд манипуляций (поворот, отражение, обрезка и т.д. и т.п.)

  • Электрохимический взрыватель ЭХВ-5 образца 44г.

    Применяется для подрыва зарядов ВВ, мин и т.д. или замыкания электрических цепей по истечении определенного срока замедления.

    Отличается от взрывателя ЭХВ тем, что имеет съемный источник питания и видоизмененную форму.
    Для смены источника питания необходимо отвинтить крышку, вынуть из пазов закрепительное кольцо, извлечь из корпуса панель с замедлительной и ударной частью, сдвинуть в сторону заменяемый источник питания и поставить на его место новый.
    Суммарный срок хранения и работы взрывателя ЭХВ-5 - 12 месяцев.
    Электрохимический взрыватель ЭХВ для МЗД-1, 2, 3 и 5

    • Напряжение 9 В.
    • Время замедления от 12 часов до 120 суток.

    [​IMG]
    Электрохимический взрыватель ЭХВ является электрозамыкателем замедленного действия, внешне представляет собой фенопластовую трубку диаметром 33 мм, в широкой части - 75 мм и длиной 156 мм.

    Внутри взрывателя ЭХВ помещается медная электролитическая емкость (1), представляющая собой отрезок медной трубки, закрытой пластмасовыми пробками с обеих концов и заполнена электролитом. Сквозь емкость проходит медная изолированая проволока (2), которая в средней части оголена и один конец припаян к пробке (3), а второй - к подпружиненому ударнику (4), который она и удерживает. В припой пробки упирается положительный контакт электрической батареи (5).

    В расширенной части взрывателя ЭХВ помещается пластмасовая пластина, на которой размещены два пружинных контакта с зажимами (6). Провод (7) от одного контакта проходит к электролитической емкости и припаян к ее стенке. К второму контакту прикреплена пружинистая металлическая пластинка, которая опирается на отрицательный контакт батареи. В этих двух контактах может зажиматься металлическая ламель (8) с калиброванным сопротивлением, задающим параметры замедления. Трубка замыкателя закрывается завинчивающейся крышкой (9), а с противоположной стороны - ввинчивается электроконтактная пробка (10).

    Как только ламель, имеющая наперед заданные параметры замедления будет вставлена в зажимы, замыкается электрическая цепь: положительный полюс батареи - проволочка (2) внутри электролитической емкости - корпус емкости (1) - провод (7) - зажим (6) - ламель (8) - второй зажим (6) - отрицательный полюс батареи.

    Под воздействием электротока проволочка начинает растворяться и по истечении определенного времени разорвется. А поскольку только она удерживала подпружиненный ударник, то последний пойдет вперед и замкнет электроцепь. С этого момента электровзрывная цепь мины разомкнута только в инерционных замыкателях, которые играют роль датчиков цели. При прохождении поезда от вибрации они замыкаются и происходит взрыв детонатора и как следствие - основного заряда мины.

    Электрохимический взрыватель ЭХВ снабжается набором ламелей (8), со сроками замедления от 12 часов до 120 суток.

    Часовой десятисуточный замыкатель

    Предназначен для автоматического замыкания цепи электрического тока в минах замедленного действия через заранее определенный промежуток времени от 2 часов до 10 суток с точностью действия до 4 часов (при предельном сроке установки).

    Харктеристики

    Габариты корпуса:
    - длина – 133 мм
    - ширина – 115 мм
    - высота – 65 мм
    Масса – 0,75 кг
    Электрическое сопротивление в момент замыкания цепи тока – не более 0,5 Ом

    Описание

    Десятисуточный замыкатель представляет собой часовой механизм с маятником от карманных часов. Механизм заключен в металлический корпус, плотно закрывающийся шарнирной крышкой с резиновой прокладкой. Плотное прилегание крышки достигается прижиманием ее к корпусу с помощью эксцентрика.
    Механизм замыкателя прикрыт циферблатом, поверх которого выведена стрелка-указатель с кнопкой для ее перевода. На циферблате нанесены деления от 0 до 10 суток с шагом 2 часа.Сбоку из корпуса выведены два изолированных провода, служащие для включения замыкателя в электрическую схему мины замедленного действия.
    [​IMG]
    [​IMG]


    ПВ-42
    Минный взрыватель мгновенного действия

    Взрыватель ПВ-42 предназначается для снаряжения самодельных противотранспортных мин при минировании железнодорожного полотна.

    Взрыватель ПВ-42 состоит из металлической коробки с откидной крышкой, корпуса, закрепленного в коробке винтом, ударника, боевой пружины, скобы с двумя спиральными пружинами, нажимного стержня с длинной и короткой втулками и колпачком, предохранительной чеки, запала (МД-2, МД-5М).

    Взрыватель ПВ-42 устанавливается под подошвой рельса или под шпалой. Под действием массы локомотива (вагона) рельс прогибается (шпала просаживается). Давление от подошвы рельса (шпалы) передается на нажимной стержень и откидную крышку; крышка, сжимая спиральные пружины, опускается и выводит скобу из паза в ударнике; ударник освобождается и под действием боевой пружины накалывает капсюль-воспламенитель запала, вызывая его взрыв и взрыв заряда ВВ.

    Взрыватель ПВ-42 устанавливается вместе с зарядом ВВ или соединяется с ним детонирующим шнуром. Заряд рассчитывается на выбивание участка рельса длиной не менее 1,5 м и может состоять из двух-трех частей, соединенных детонирующим шнуром.

    Для обезвреживания мины, соединенной с взрывателем ПВ-42 отрезком детонирующего шнура, необходимо перерезать шнур, развести концы перерезанного шнура на расстояние не менее 10 см; извлечь взрыватель из-под рельса (шпалы) с помощью кошки (крюка с веревкой).

    Для обезвреживания мины, в которой взрыватель установлен вместе с зарядом, необходимо осторожно разобрать заряд, извлекая шашки по одной, снять шашку с запала, после этого извлечь взрыватель с помощью кошки.

    Основные ТТХ:
    Тип - механический нажимного действия без временного предохранителя
    Масса (неснаряженного) - 125 г.
    Длина:
    - неснаряженного - 74 мм
    - с запалом МД-2 - 125 мм
    - с запалом МД-5М - 119 мм
    Ширина - 36 мм
    Высота:
    - при полностью вывинченном нажимном стержне - ок.115 мм
    - при ввинченном нажимном стержне - ок.100 мм
    Усилия срабатывания - 12 кгс
    Ход срабатывания - 3мм

    [​IMG]
    Поездной замыкатель П-12

    П-12 в деревянном корпусе обр. 1935 г
    П-12-40 в металлическом цилиндрическом корпусе образца 1940-го года


    Предназначен для подрыва рельсового пути или полотна железной дороги в момент прохождения поезда.
    изделие П-12
    изготовлял Подольский механический завод.
    поездной механический замыкатель нажимного действия П-12, он же замыкатель П-12-40 (образца 1940 г.)

    Это поездной замыкатель, для минирования железных дорог. Изготовлялся в деревянном корпусе кубической формы, а с 1940 года стал изготовляться в металлическом цилиндрическом корпусе.

    [​IMG]

    ЭХЗ
