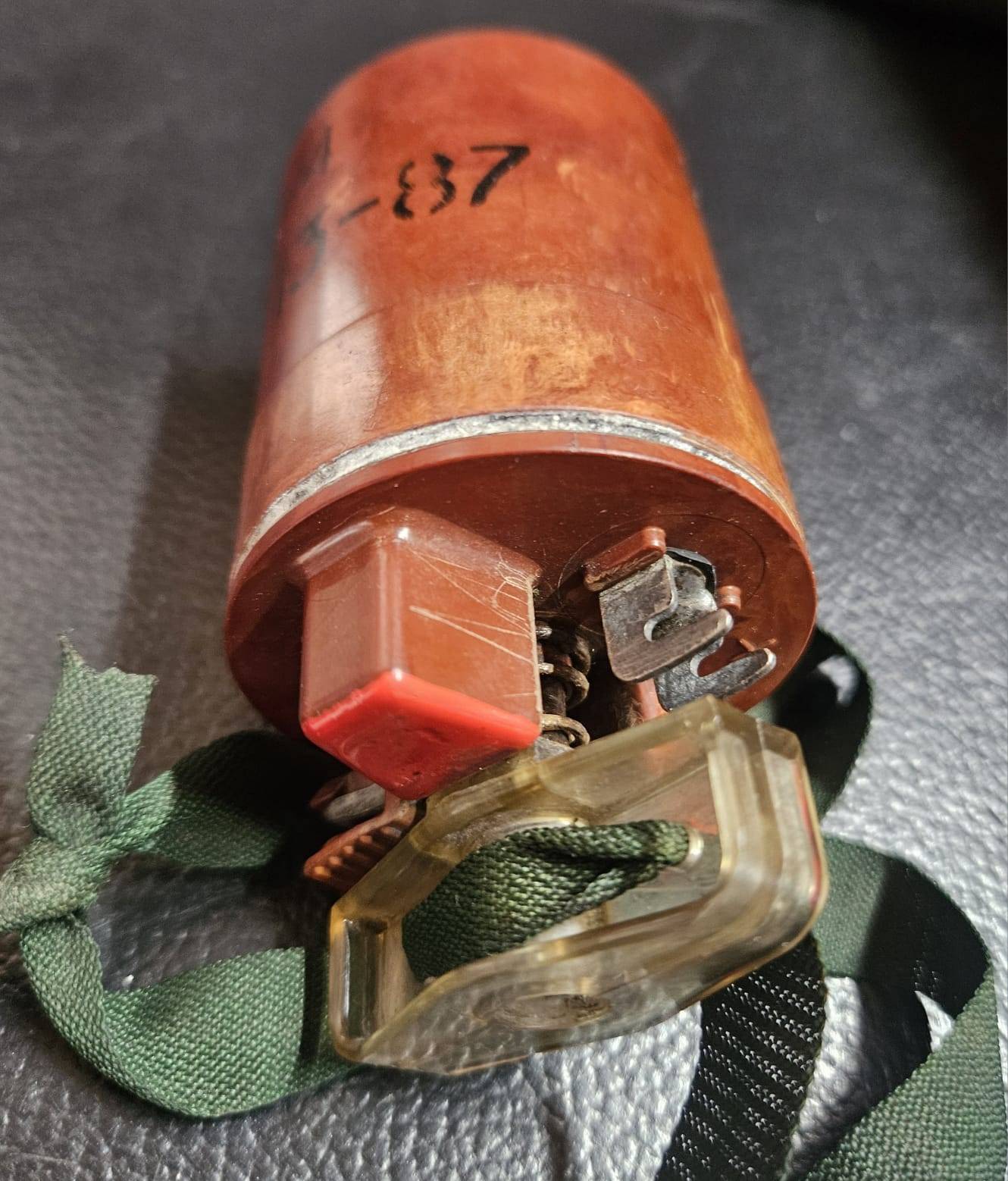

Трофейна підривна машинка ПМ-4 (в справному стані))

Подрывная машинка ПМ-4

Малогабаритная подрывная машинка ПМ-4 предназначена для иницирования электродетонаторов и электровоспламенителей, кассет системы дистанционного минирования, подрыва управляемых противопехотных мин или приведения в боевое и безопасное положение противотанковых мин в управляемых минных полях, приведения в боевое и безопасное положение управляемых объектных и противотранспортных мин.

Характеристики
Длина - 115 мм
Диаметр - 53 мм
Напряжение - 30 В
Сила тока - 1,5-2 А
Масса - 400 г
Общее сопротивление сети не более 20 Ом, что соответствует примерно 70-100 м провода.

Описание
Работа машинки ПМ-4 основана на генерации импульсным индукционным генератором электрического импульса и выдаче его в электролинию с подсоединенным электродетонатором.

Корпус машинки выполнен герметично из диэлектрика (материала, не проводящего ток) и служит для размещения и герметизации элементов машинки.



1 – переключатель, 2 – зажимы, 3 – толкатель, 4 - индикатор

Подрывная машинка ПМ-4 имеет 3 режима:

• «Транспортный»
• «Проверка»
• «Взрыв»

Режимы устанавливаются поворотом переключателя на 90 градусов. Для поворота переключатель необходимо оттянуть. В проверочном положении переключатель закрывает выступы, окрашенные в красный цвет. В боевом положении они открыты.

Для проверки исправности машинки необходимо:

• установить переключатель в положение «Проверка»
• соединить зажимы отрезком провода
• нажать и резко отпустить толкатель. В момент отпускания индикатор должен вспыхнуть

Таким же способом можно проверить исправность ЭВС. Для этого надо к зажимам присоединить зачищенные концы проводов ЭВС.

Для взрыва необходимо:

• по команде «Приготовиться» присоединить концы ЭВС к зажимам
• установить переключатель в положение «Взрыв» (красные выступы открыты)
• ладонью руки ударить по толкателю

Відсутній один бакелітовий зажим та не горить світодіод. Машинку перевіряв електросірником, все працює.
