Tiny Spectrum Analyzer Новий

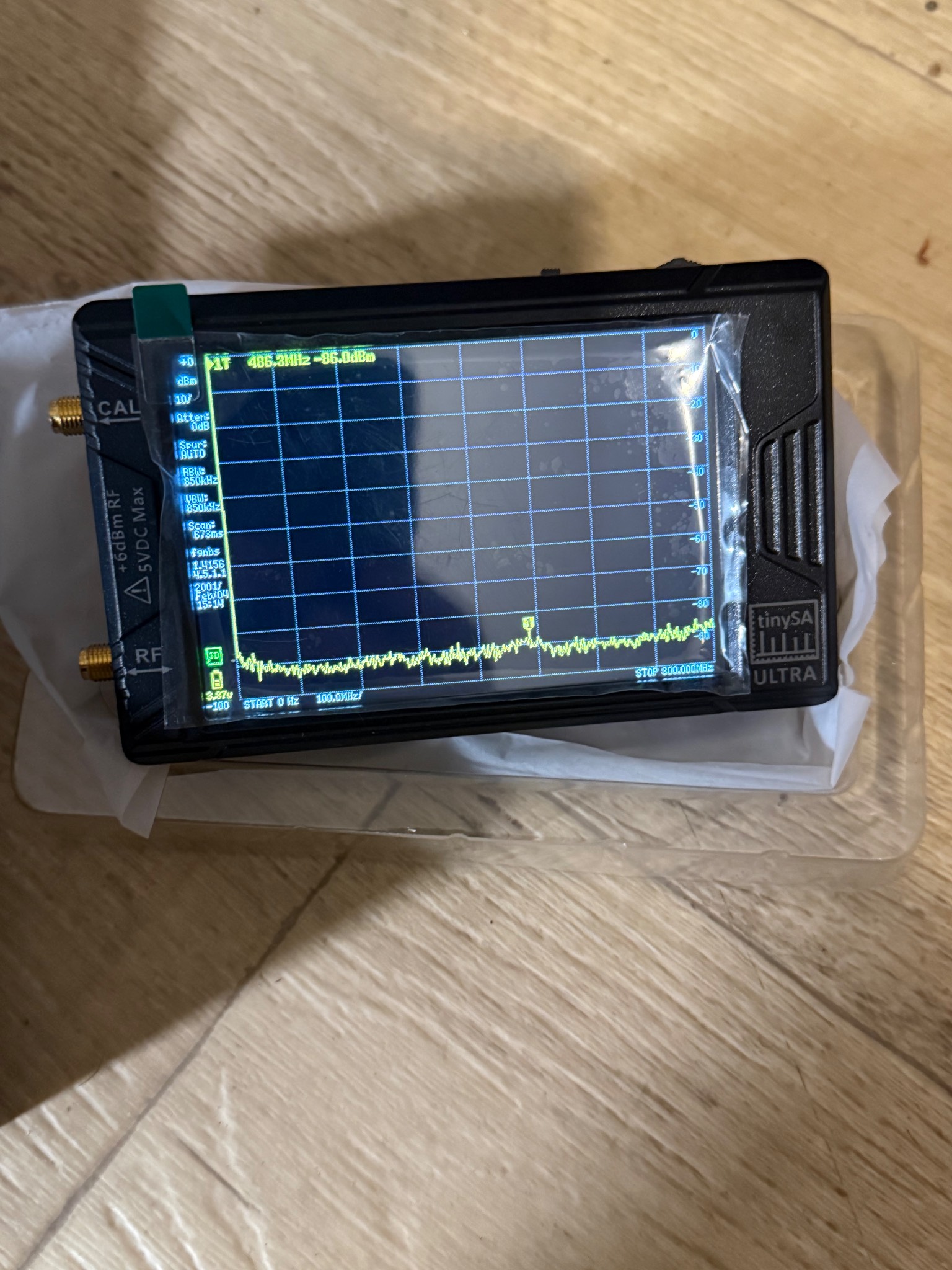

TinySA Ultra Plus ZS-407 – компактный комбинированный прибор, сочетающий функции анализатора спектра и генератора сигналов. Разработан для быстрого и точного контроля радиочастотных диапазонов: от низкочастотных УКВ-сигналов до СВЧ-технологий, включая Wi-Fi, LTE и радиорелейные каналы. Работает в расширенном диапазоне частот и позволяет наблюдать и обнаруживать радиосигналы практически любого радиоустройства. Прибор имеет большой сенсорный резистивный дисплей, а емкий аккумулятор обеспечит длительное время автономной работы. Полностью оригинальная модель высокого качества , в отличие от китайских подделок.
Характеристики анализатора спектра:

• Частотный диапазон: от 100 кГц до 900 МГц в обычном режиме и до 7.3 ГГц в режиме Ultra
• Входное сопротивление: 50 Ом (когда аттенюатор входит на 10 дБ или больше)
• Регулируемый ручной или автоматический входной аттенюатор сигналов с диапазоном от 0 до 31 дБ с шагом 1 дБ
• Максимальный входной уровень сигналов +10 дБм с выключенным аттенюатором
• Максимальный кратковременный уровень: +20 дБм с включенным аттенюатором 30 дБм
• Рекомендуемая максимальная входная мощность: +5 дБм с аттенюатором, работающим в автоматическом режиме
• Точка компрессии в 1 дБ на -1дБм с выключенным аттенюатором
• Разрешение детектора мощности: 0.5 дБ (линейность в зависимости от частоты +/-2 дБ)
• Абсолютная точность детектора уровня мощности после калибровки: +/-2 дБ
• Встроенный МШУ на 20 дБ LNA с уровнем шума 5 дБ
• Самый низкий заметный сигнал без LNA на частоте 30 МГц при использовании полосы пропускания с разрешением 30 кГц -102 дБм
• Самый низкий заметный сигнал с LNA на частоте 30 МГц при использовании полосы пропускания разрешения 200 Гц-145 дБм
• Фазовый шум – 90 дБ/Гц на смещении 100 кГц и -120 дБ/Гц на смещение 1 МГц
• Динамический диапазон при использовании полосы пропускания с разрешением 30 кГц 70 дБ
• Раздельные фильтры: 0.2, 1, 3, 10, 30, 100, 300, 600 и 850 кГц
• Разрешение сканирования: 51, 101, 145, 290 или 450 точек
• Скорость сканирования: более 1000 точек в секунду
• Выход на наушники для прослушивания демодулированного сигнала

Характеристики генератора сигналов:

• Синусоидальный сигнал с уровнем гармоник менее -40 Дб в диапазоне от 100 кГц до 900 МГц, прямоугольной формы - до 6.3 ГГц
• Уровень выходного сигнала с шагом 1 дБ: в диапазоне от -113 дБм до -18 дБм
• Точность исходного уровня +/- 2 дБ до 800 МГц в диапазоне от -72 дБм до -18 дБм, меньшая точность ниже -72 дБм, меньшая точность ниже -110 дБм
• Диапазон частот от 44 Гц до 800 МГц
• Отдельные параметры по модулирующему сигналу для AM и FM от 50 Гц до 5 кГц (AM) или 1 кГц (FM) или режим ГКЧ в выбранном диапазоне
• Глубина модуляции AM от 10 до 100%
• Девизация частоты FM от 1 кГц до 300 кГц
• Калибровочный генератор: генератор меандра с уровнем выхода – 35.6 дБм. Подключается к выходу CAL. Частоты фиксированы 1 МГц, 2 МГц, 4 МГц, 10 МГц, 15 МГц или 30 МГц
• Сенсорный цветной резистивный дисплей, диагональю 4|

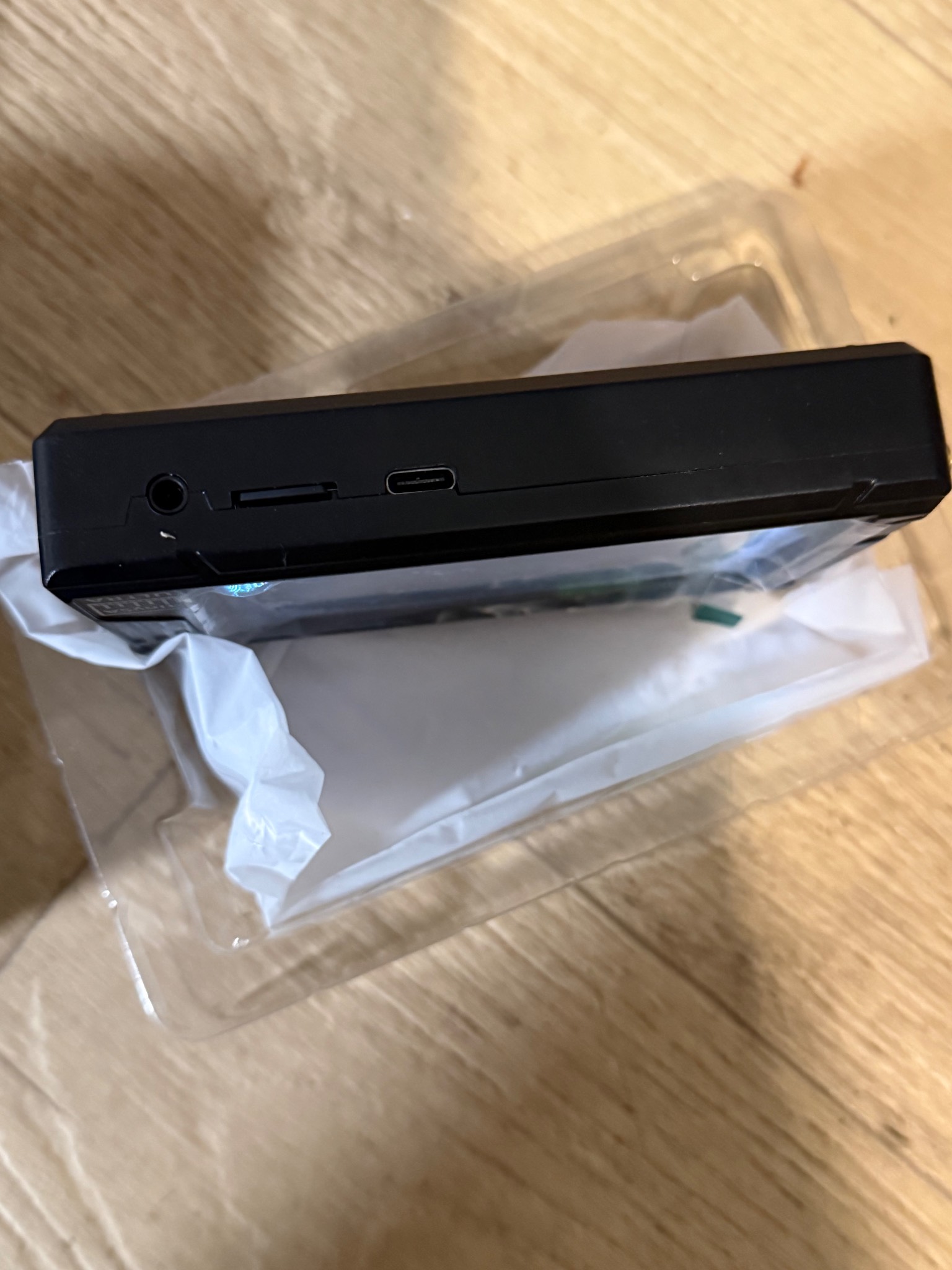

• Разъем для карт памяти MicroSD
• Встроенный аккумулятор емкостью 5000 мАч. Зарядка через разъем USB Type-C
• Материал корпуса: пластик
• Размеры: 11.5 x 7.2 x 2.3 см
• Вес комплекта: 360 г

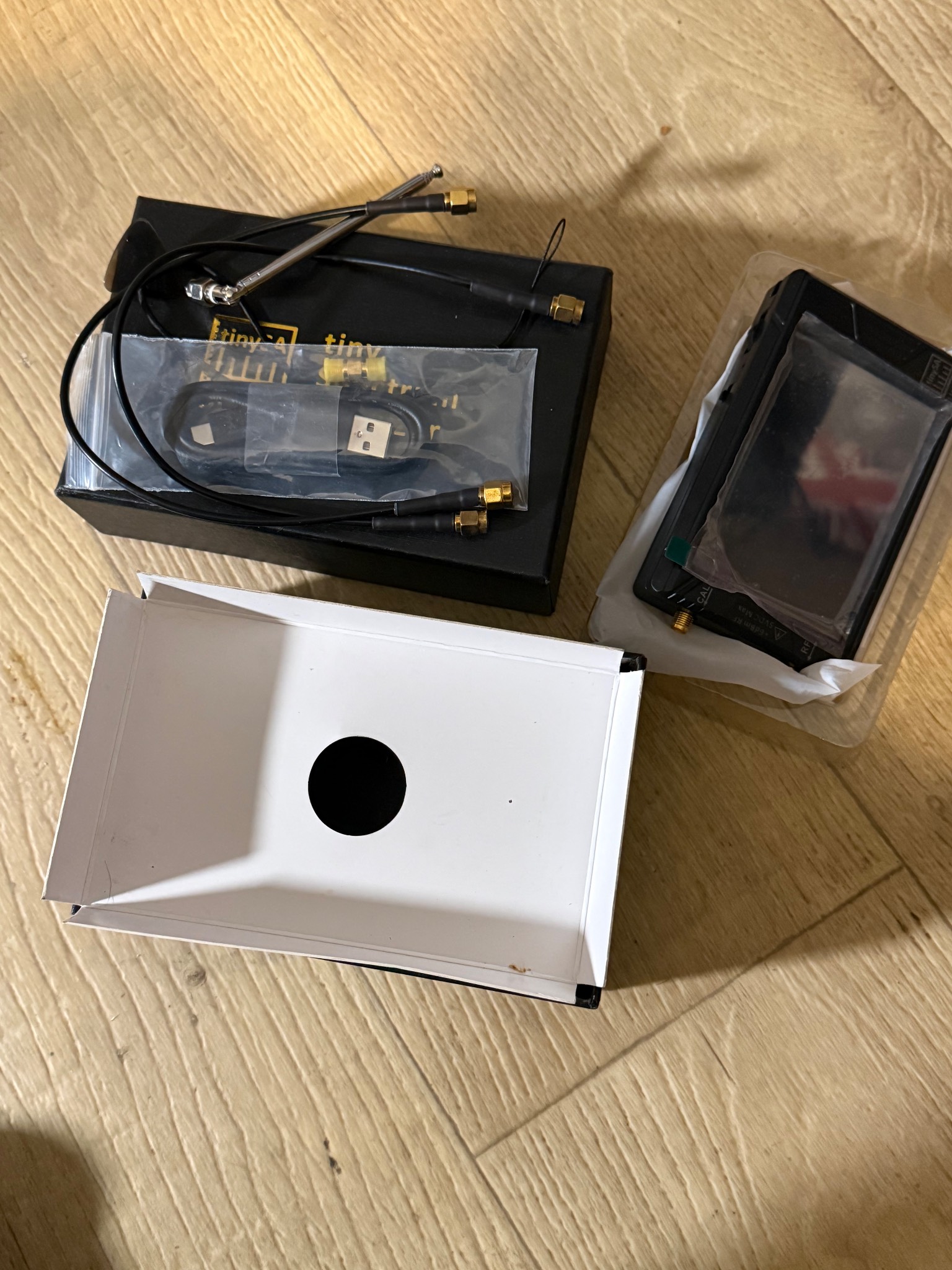

• Комплектация: векторный анализатор TinySA Ultra, телескопическая SMA-антенна, два SMA-кабеля, кабель USB Type-C, пластиковый стилус.

Новый в пленках
