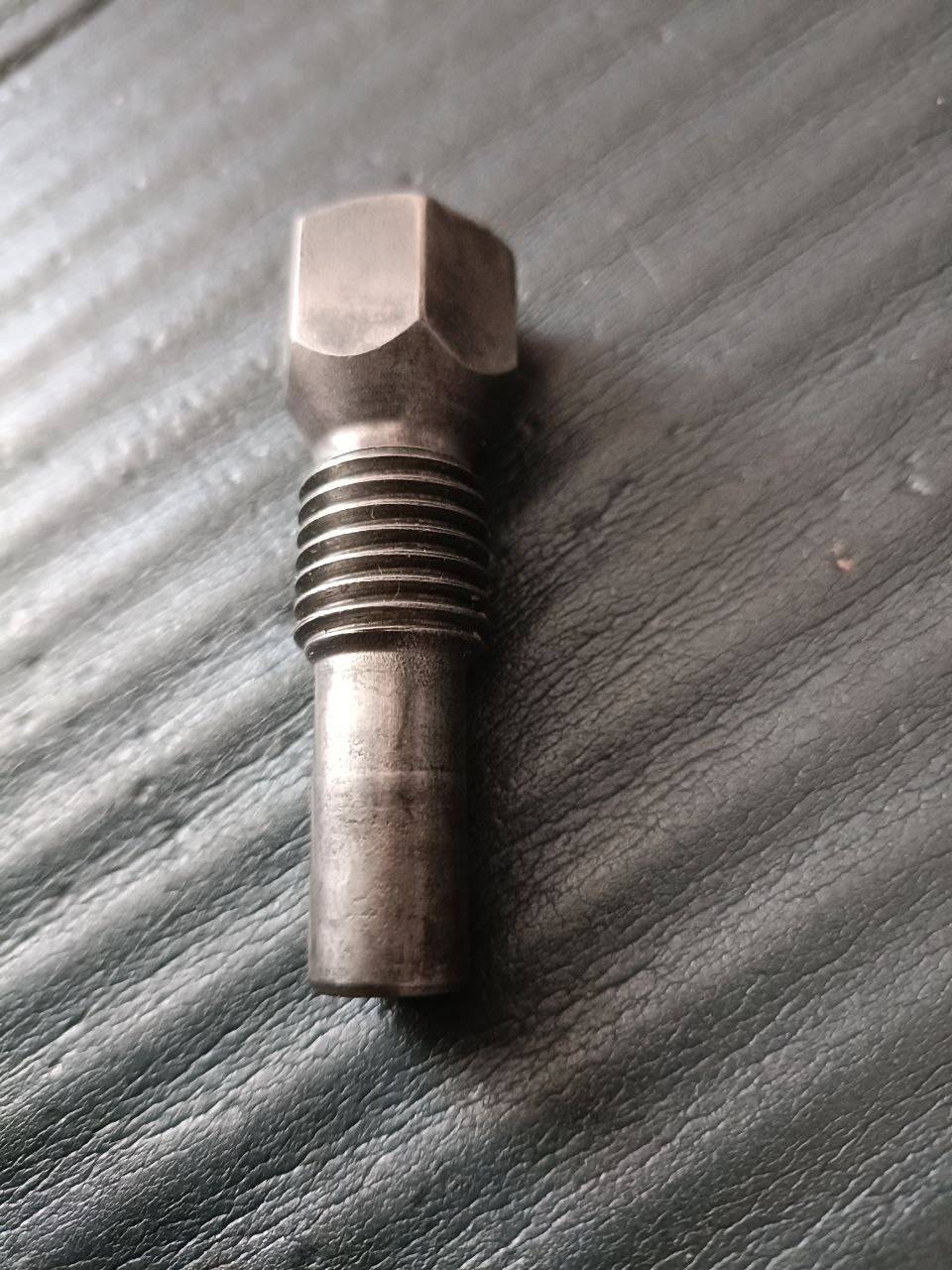

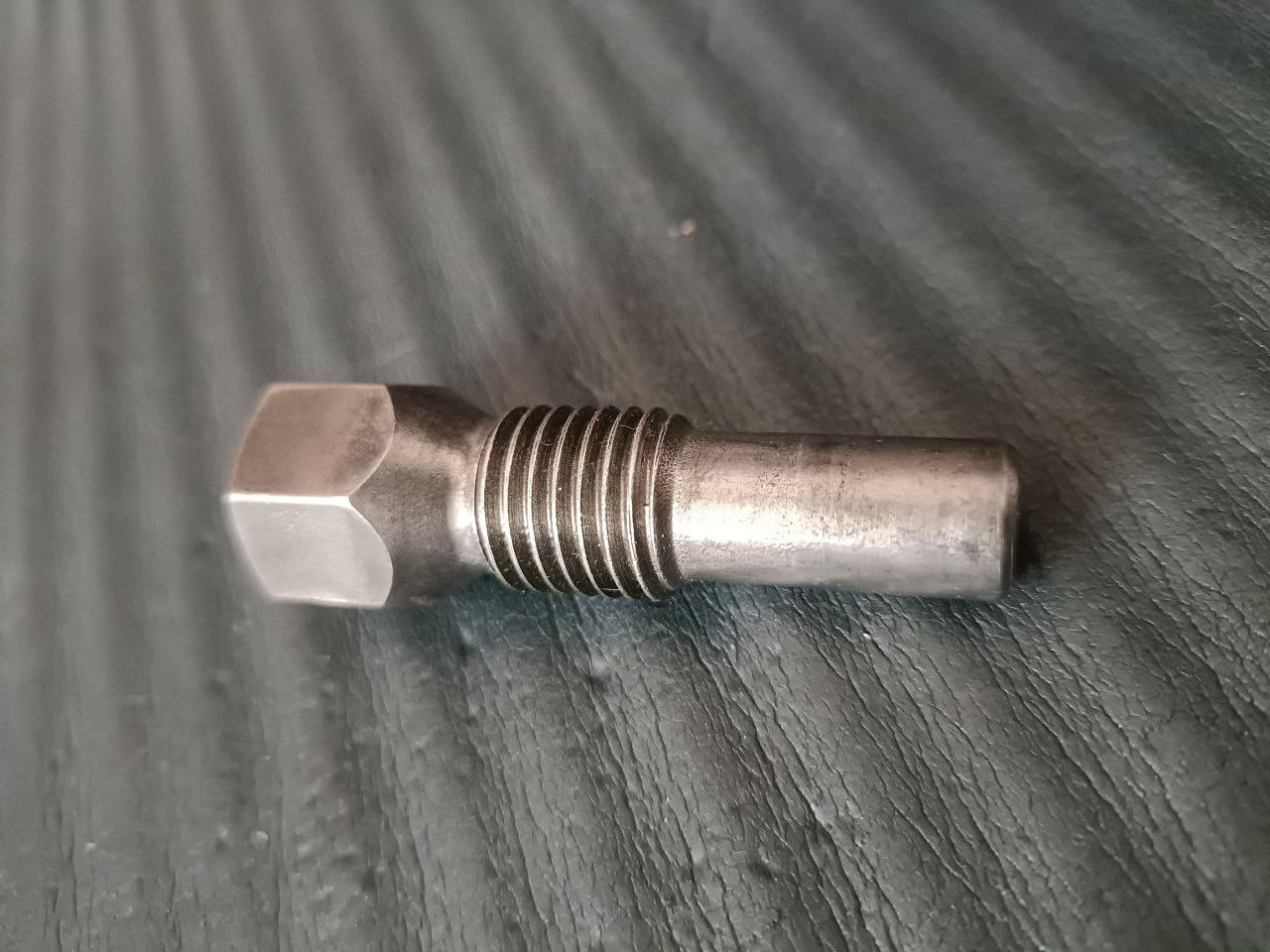

Стопор обойми 2А70 Новий

Запчастини з орчої техніки БМП-3 від гармати 100мм 2А70

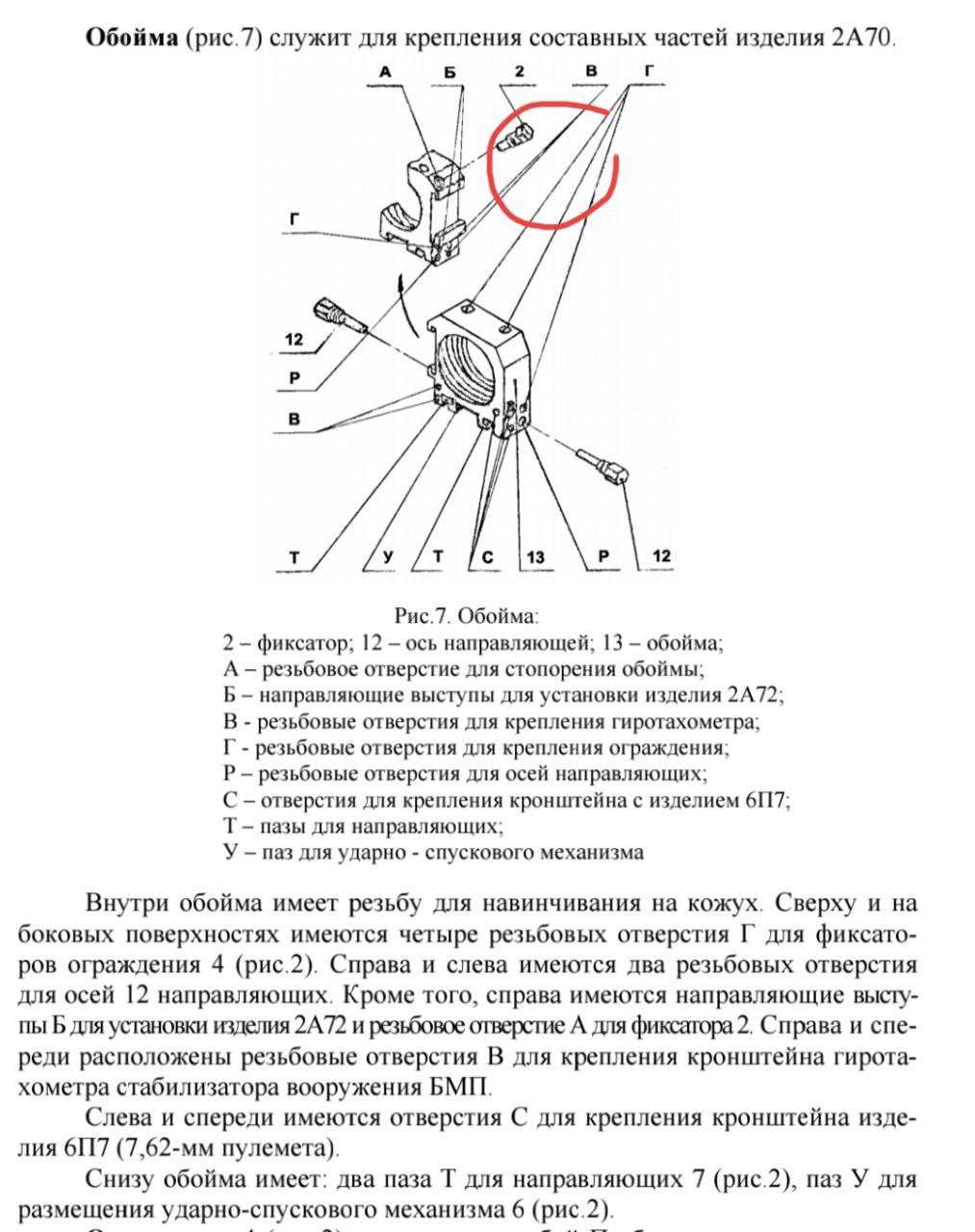

Обойма (рис.7) служит для крепления составных частей изделия 2А70.


Рис.7. Обойма: 2 – фиксатор; 12 – ось направляющей; 13 – обойма; А – резьбовое отверстие для стопорения обоймы; Б – направляющие выступы для установки изделия 2А72; В - резьбовые отверстия для крепления гиротахометра; Г - резьбовые отверстия для крепления ограждения; Р – резьбовые отверстия для осей направляющих; С – отверстия для крепления кронштейна с изделием 6П7; Т – пазы для направляющих; У – паз для ударно - спускового механизма Внутри обойма имеет резьбу для навинчивания на кожух. Сверху и на боковых поверхностях имеются четыре резьбовых отверстия Г для фиксаторов ограждения 4 (рис.2). Справа и слева имеются два резьбовых отверстия для осей 12 направляющих. Кроме того, справа имеются направляющие выступыБдля установкиизделия 2А72 ирезьбовое отверстиеАдляфиксатора 2. Справа и спереди расположены резьбовые отверстия В для крепления кронштейна гиротахометра стабилизатора вооружения БМП.

Стан по фото
