Інше Штык образца 1874 года к винтовке системы Гра. Новий

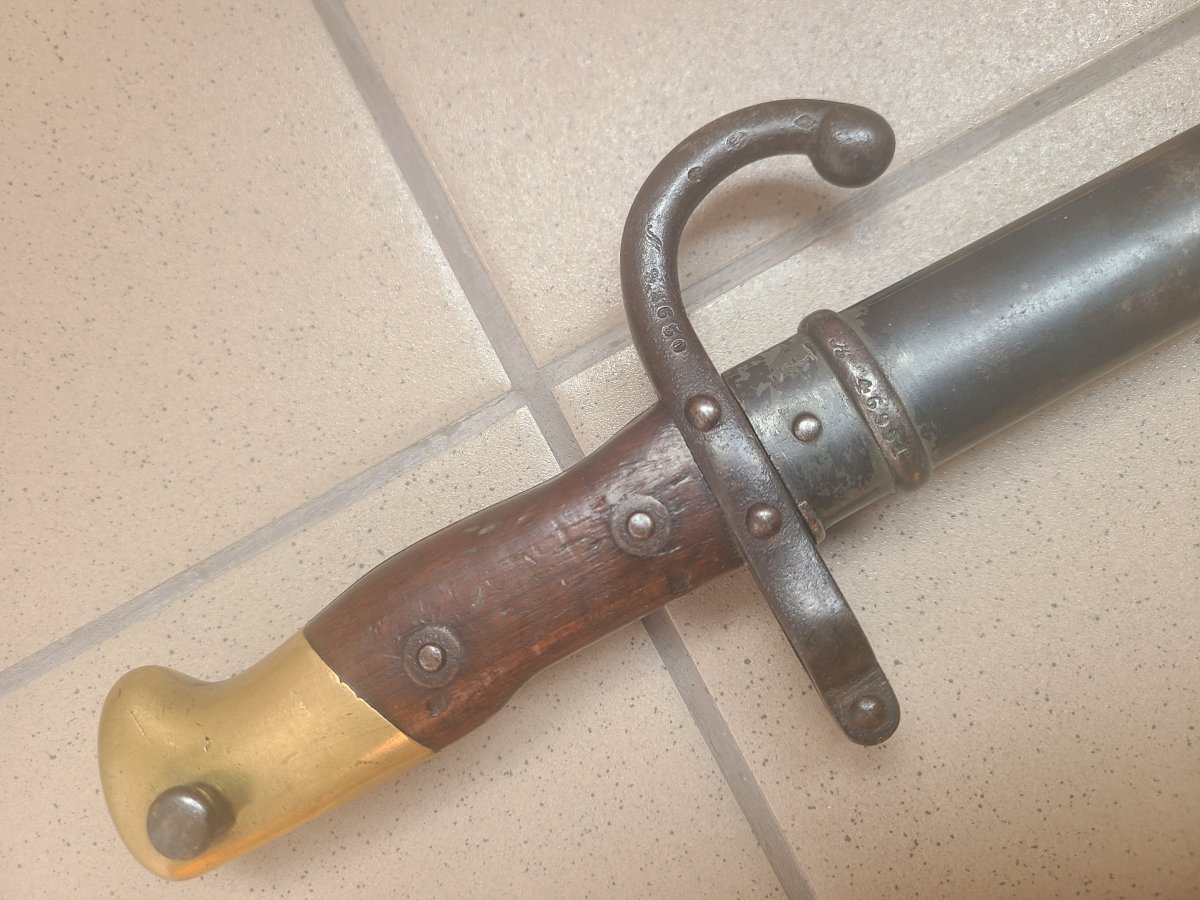

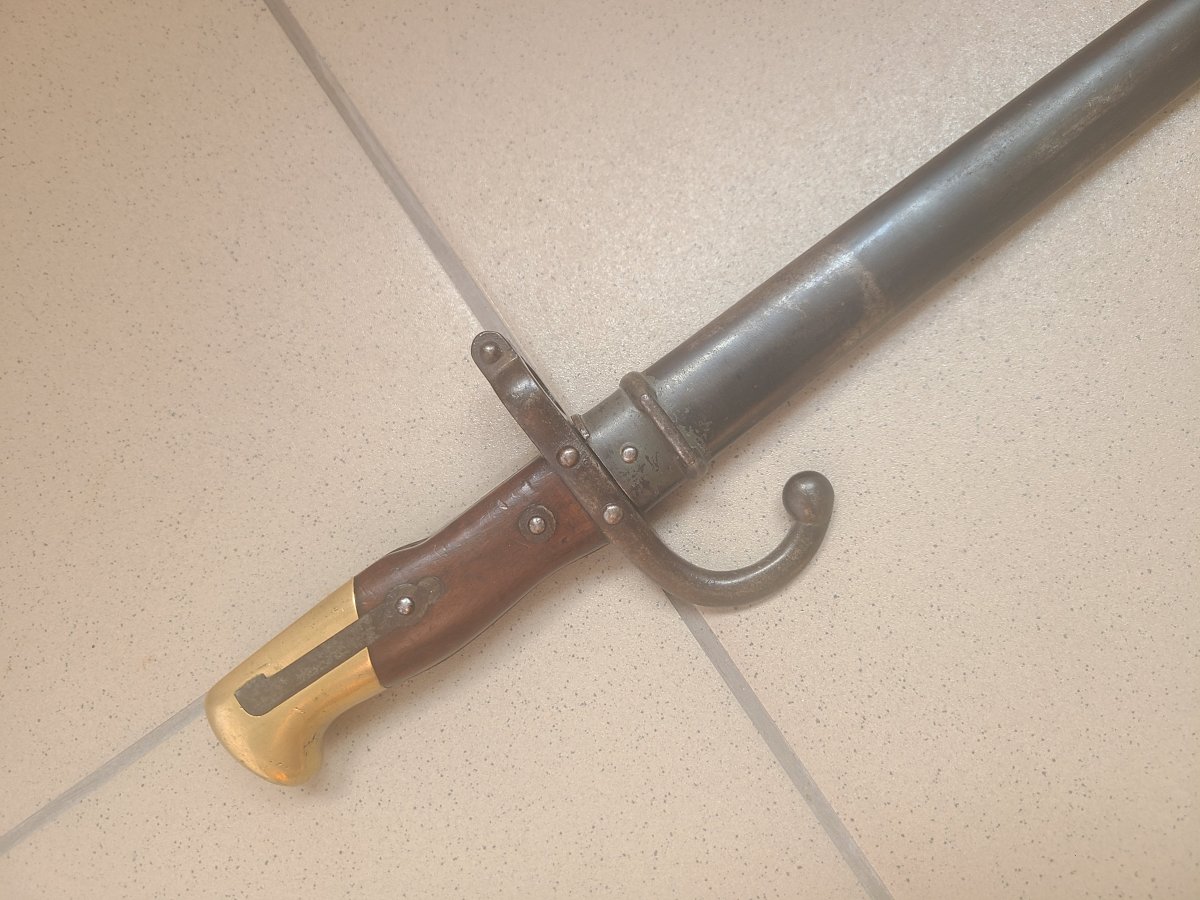

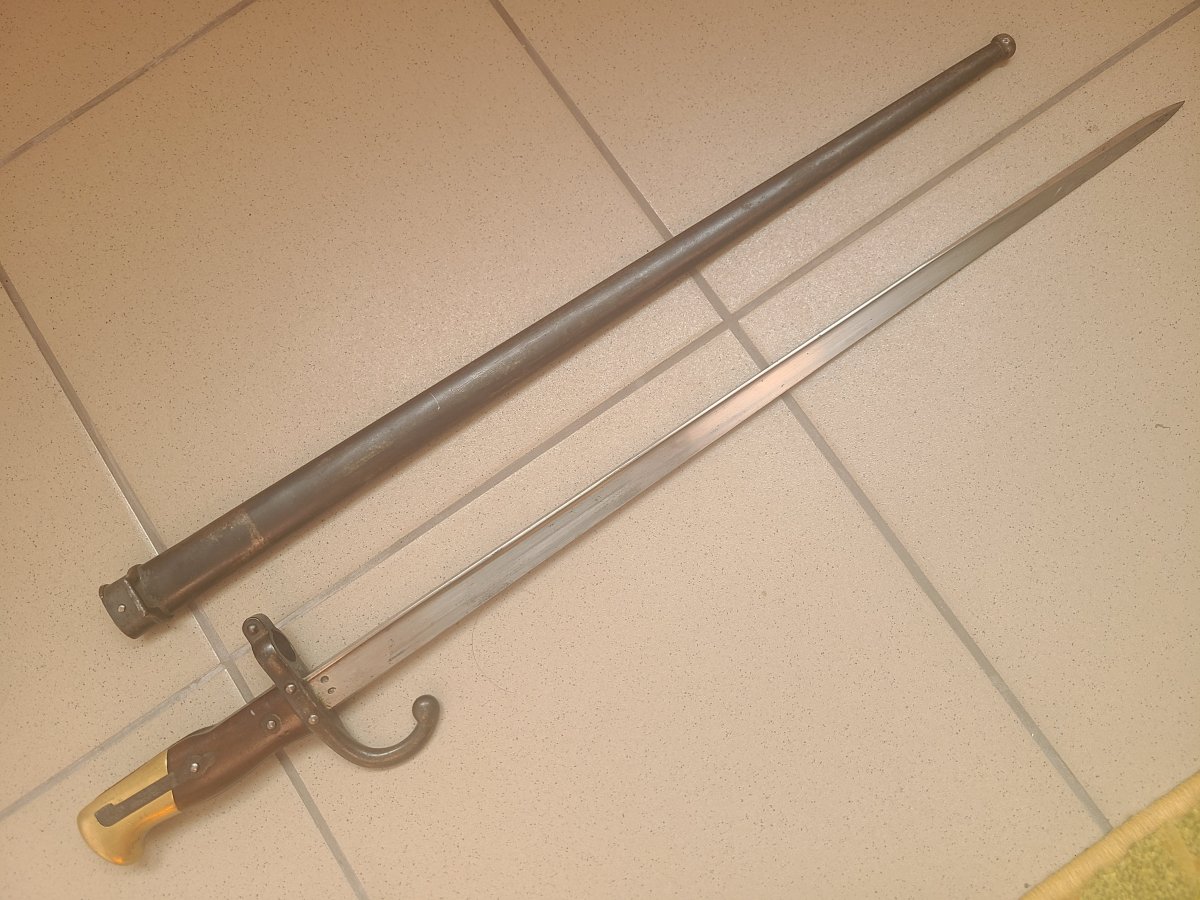

Клинок Т-образный, однолезвийный, боевой конец двулезвийный. Рукоять с волнистой спинкой образована двумя деревянными щечками, скрепленными с хвостовиком клинка двумя заклёпками. В спинке рукояти продольный паз. В латунной головке рукояти Т-образный паз и пружинная защёлка с внешним расположением пластинчатой пружины. Крестовина с загнутым вперёд концом, оканчивающимся шариком и кольцом для ствола со стороны обуха клинка. Лапки крестовины, образующие кольцо, скреплены винтом. В средней части крестовины с обеих сторон две заклёпки. Ножны стальные со скобой и с шариком на конце.

На спинке клинка выгравировано название фирмы-производителя а также год и месяц изготовления клинка, надпись нанесена курсивом по следующему образцу: «производитель оружия (название), месяц и год», например „Manufacture d'Armes de Saint-Etienne Mai 1879”. Кроме государственных заводов, штыки производились также и двумя частными парижскими фирмами „Oudry” и „L. Deny”. В этом случае на спинке клинка наносилось название фирмы и год производства. 200 000 штыков было заказано в Австрии фирме „Steyr”. На обухе таких клинков имелась надпись “Usine de Steyr”.

На пяте клинка - штампы инспекции и руководства производства с правой стороны и номера партии металла с левой, также штампы приемки расположены и на крестовине штыка. На крестовине штыка и на ножнах рядом с устьем - номер винтовки, состоящий из буквы и нескольких (до пяти) цифр.

Изредка на перекрестии и ножнах можно встретить клеймо в виде якоря, это означает, что штык состоял на вооружении флота или колониальных войск.

Общая длина: 645 мм

Длина клинка: 520 мм

Ширина клинка: 21 мм

Внутренний диаметр кольца в крестовине: 17,5 мм
