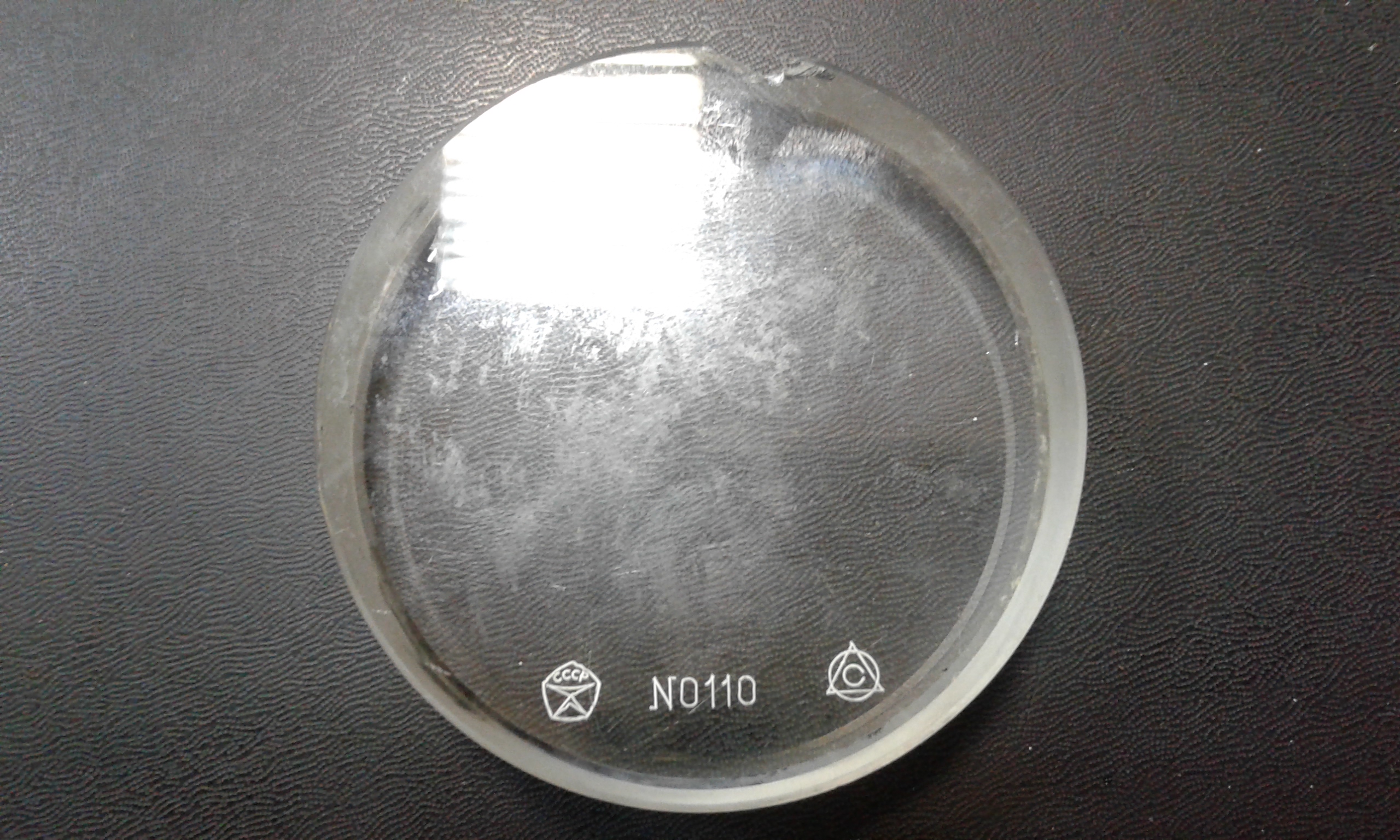

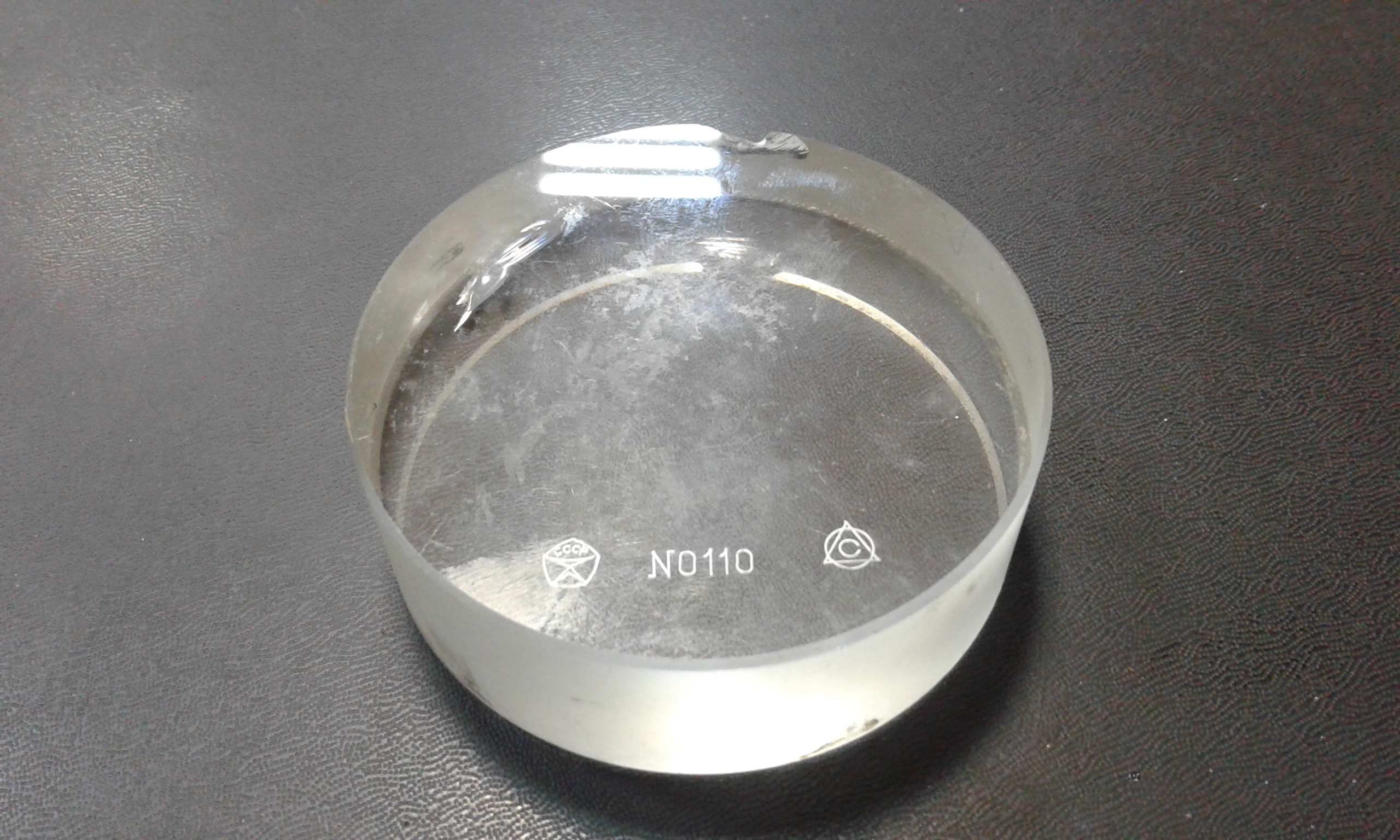

Плоскопараллельная пластина ПИ-80 (СССР)

Антонио Масео

Антонио Масео Stabsfeldwebel

Рейтинг:
5
Відгуків:
255
Лоти
  на продажу:
238
  продані:
617
Повідомлення:
2.896
AMP
Стартова ціна:
100 грн.
Бліц-ціна:
не встановлена
Лот виставлений на продаж:
28 чер 2025 у 14:26
Дата закінчення лоту:
28 лип 2025 у 14:26 (вказана власником лота)
Залишилося часу:
Лот відстежує:
1 чол.
Кількість ставок:
0
Лот переглянуто:
774 разів.
Доставка:
Нова Пошта
Оплата:
ПриватБанк

Опис лоту:

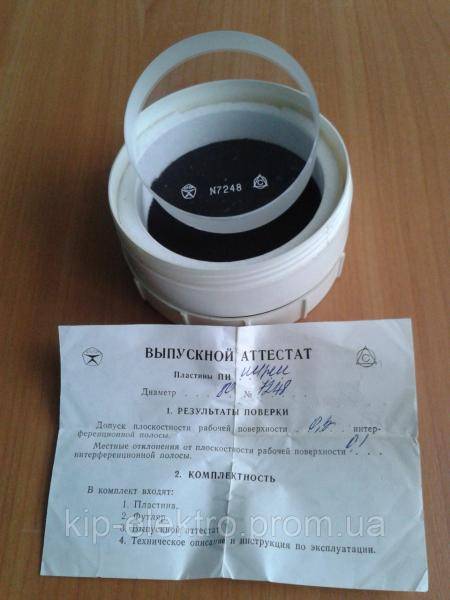

Пластины плоские стеклянные ПИ-60 (ПИ60), ПИ-60В (ПИ60В), ПИ-80 (ПИ80), ПИ-100 (ПИ100), ПИ-120 (ПИ120) предназначены для проверки интерференционными методами притираемости и плоскостности измерительных плоскостей плоскопараллельных концевых мер длины, калибров, измерительных приборов и инструментов.
Пластины получили широкое применение в инструментальной промышленности, в станкостроении, приборостроении, машиностроении и многих других отраслях промышленности.
Пластины выпускаются двух типов: нижние и верхние.
Нижние (опорные) пластины применяются для проверки притираемости и плоскостности измерительных поверхностей концевых мер длины, калибров, измерительных приборов и инструментов.
Верхние пластины применяются для измерения плоскопараллельных концевых мер длины техническим интерференционным методом.
Пластины изготавливаются из оптического стекла в форме прямых цилиндров с плоскими торцовыми поверхностями, которые являются рабочими.
Пластины применяются для притирания к ним плоскопараллельных концевых мер длины при интерференционных измерениях, а также для поверки плоскостности измерительных поверхностей концевых мер, калибров, микрометров, измерительных приборов и инструментов.
Поверка пластин производится по ГОСТ 8.215-76
Технические характеристики
диаметры нижних пластин
мм:
60, 80, 100, 120
диаметр верхних пластин
мм:
60
отклонение рабочих поверхностей от плоскостности пластин 2 класса точности:
ПИ60, ПИ60В, ПИ80, ПИ100
-
0,3 интерференционной полосы
ПИ120
-
0,4 интерференционной полосы
местные отклонения от плоскостности рабочей поверхности, не более:
для нижних пластин
-
0,1 интерференционной полосы
для верхних пластин
-
0,3 интерференционной полосы
пластина
габаритные размеры (мм)
масса (кг)
ПИ60
D60x20
0,143
ПИ60В
D60x40x20
0,136
ПИ80
D80x25
0,253
ПИ100
D100x25
0,395
ПИ120
D120x30
0,569

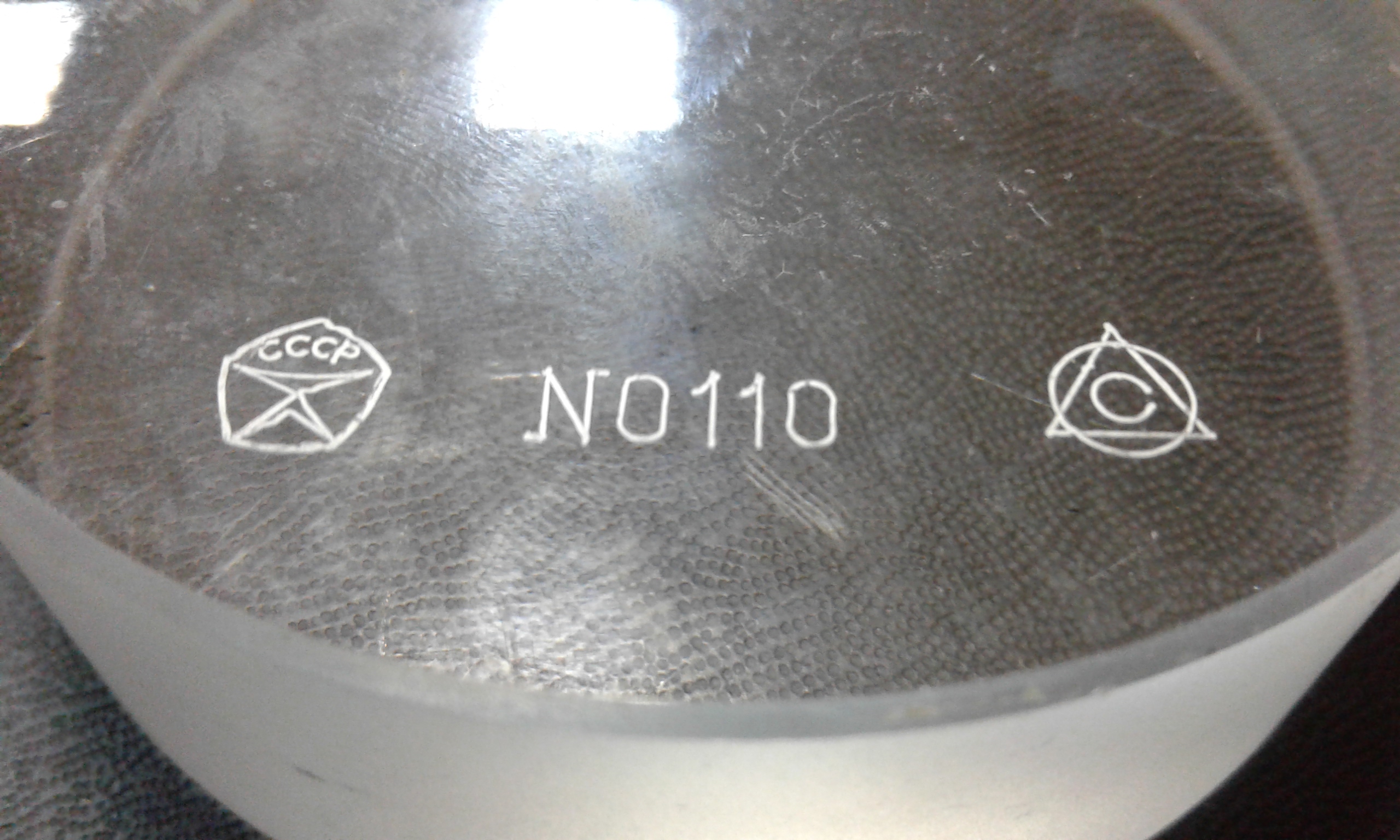

Производитель:

Лыткаринский завод оптического стекла (СССР)
Состояние: хорошее бу 4+
Размеры:
диаметр - 7,9 см
ширина - 2,5 см
вес ~ 300г

Пересыл НП, Укрпочта
Смотрите другие наши лоты

Недоліки лоту:

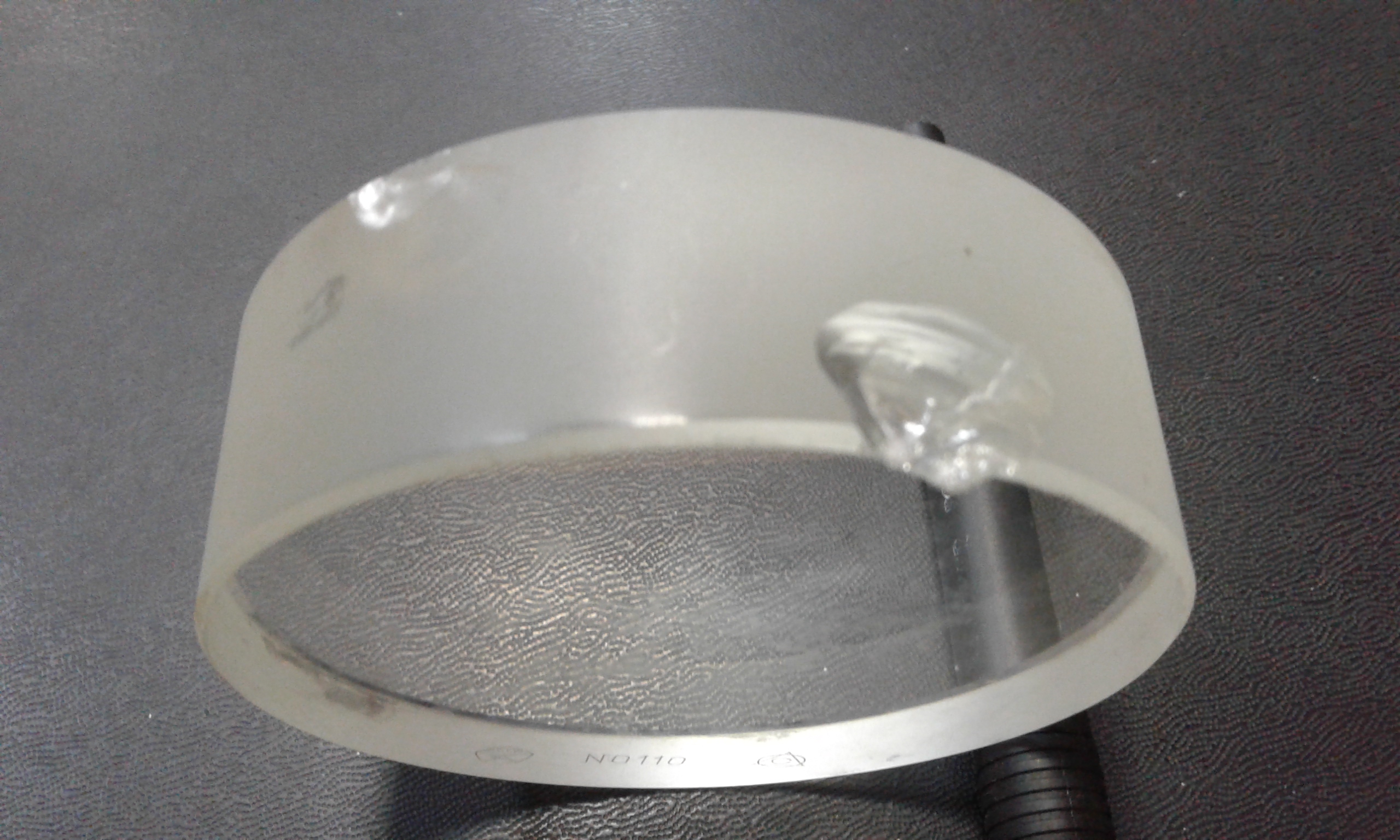

на корпусе есть 2 скола от последствий эксплуатации
