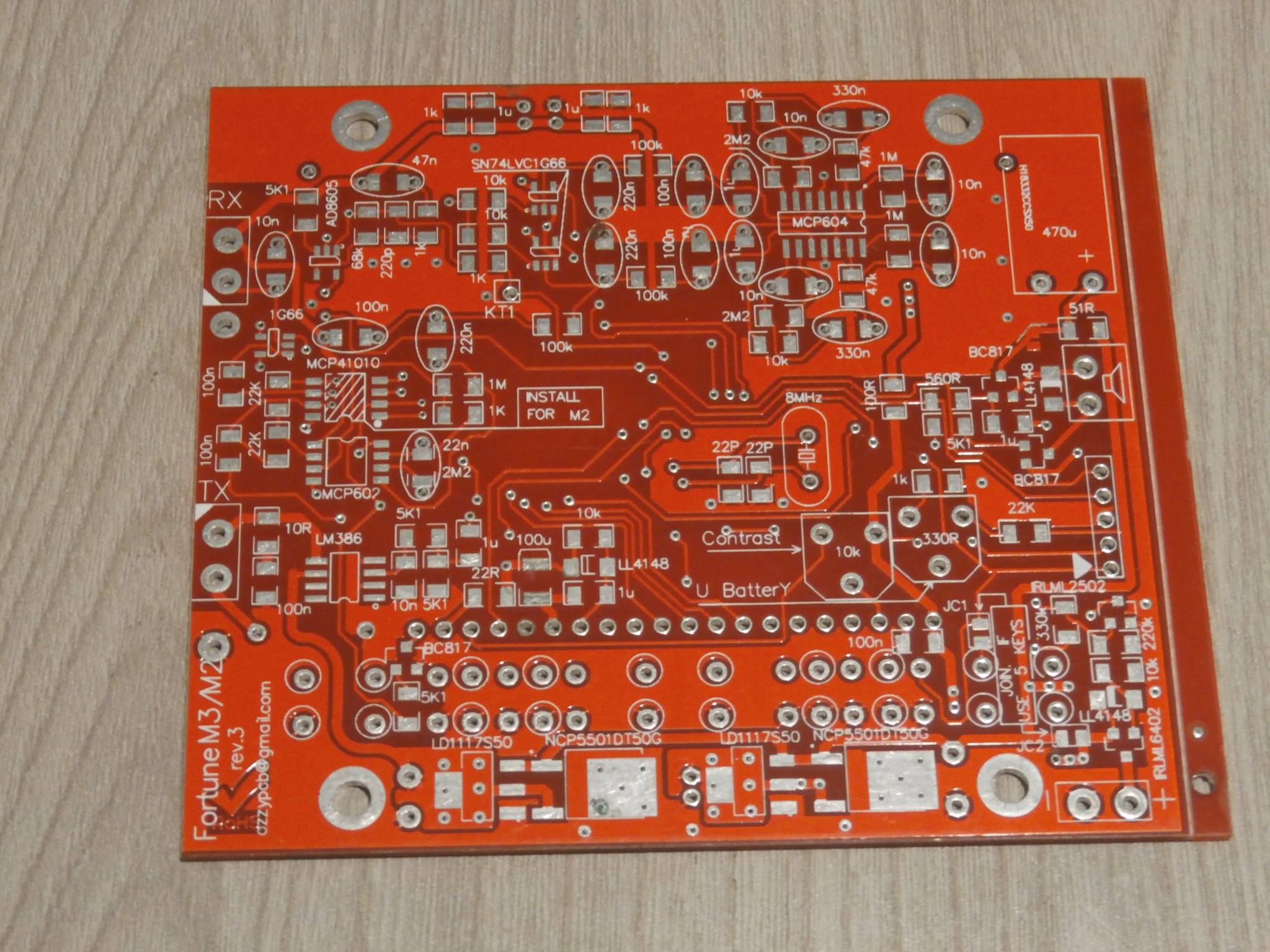

Плата металошукача Fortune M3/M2
Плата призначена для самостійного складання металошукача Fortune M2 або Fortune M3
Особливості останньої версії:
- Захист від неправильного підключення елемента живлення доопрацьований з урахуванням мінімального падіння напруги
- Передбачено електронне вимкнення живлення кнопкою. У відключеному стані струм споживання зведений до нуля.
- Додані конденсатори, що фільтрують, у ланцюгах живлення.
- У фільтрах можна застосовувати як керамічні smd конденсатори, так і вивідні металоплівкові CL21.
- номінали ланцюга вимірювання батареї виправлені - регулювання більш плавне
- плата спроектована під корпус KRADEX Z80
- дисплей WG12864B
Особливості монтажу плати Fortune M3/M2 rev.3
- При складанні версії M2 встановити мікросхему MCP41010 (DA100) та перемичку JC3. Мікросхему DA6 не встановлювати
- При збиранні версії M3 встановити мікросхему MCP42010 (DA6), перемичку JC3 не встановлювати. Мікросхему DA100 не встановлювати.
- Резистор R22 та конденсатор С19 поєднані в одну позицію і їх потрібно паяти один на інший
- Одночасно запаювати всі стабілізатори не треба, запаювати потрібно або LD1117 або NCP5501
- Плата розведена під шість кнопок, якщо немає потреби в електронному вимикачі, потрібно встановити п'ять кнопок як зазначено знизу плати та встановити дві перемички на платі – JC1 та JC2. В цьому випадку елементи електронного вимикача не встановлюються.
- Зібрана плата кріпиться до задньої стінки корпусу із застосуванням металевих стійок заввишки 18 мм.
Плата для самостійного складання металошукача Fortune M2 або Fortune M3-Z80 PCB (в наявності 1 шт.)
Стартова ціна:
99 грн.
Бліц-ціна:
99 грн.
Лот виставлений на продаж:
18 лип 2025 у 21:23
Дата закінчення лоту:
13 сер 2025 у 21:23 (вказана власником лота)
Залишилося часу:
Лот відстежує:
0 чол.
Кількість ставок:
0
Лот переглянуто:
1175 разів.
Доставка:
Нова Пошта
(З післяплатою)
,
Автолюкс
,
УкрПошта
(З післяплатою)
,
Міст-Експрес
,
Делівері
,
Justin
Оплата:
ПриватБанк
,
Монобанк
Опис лоту:
Недоліки лоту:
нові плати
