П'єзоелементи до пострілу РПГ-7

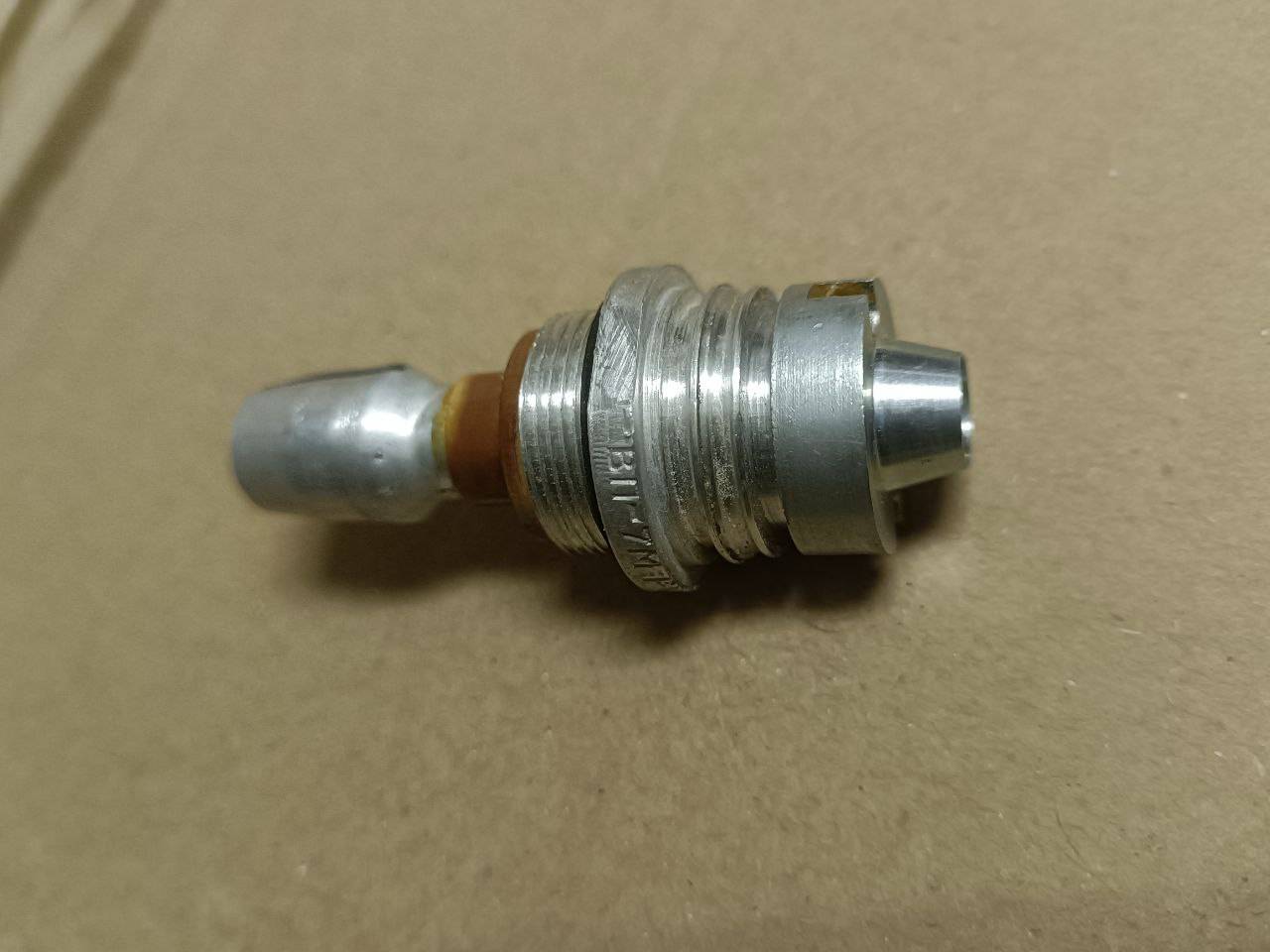

Пьєзоелектричний елемент від пострілу РПГ-7
Не має вибухових елементів. В собі має пєзокристал що при деформації видає електричний струм.

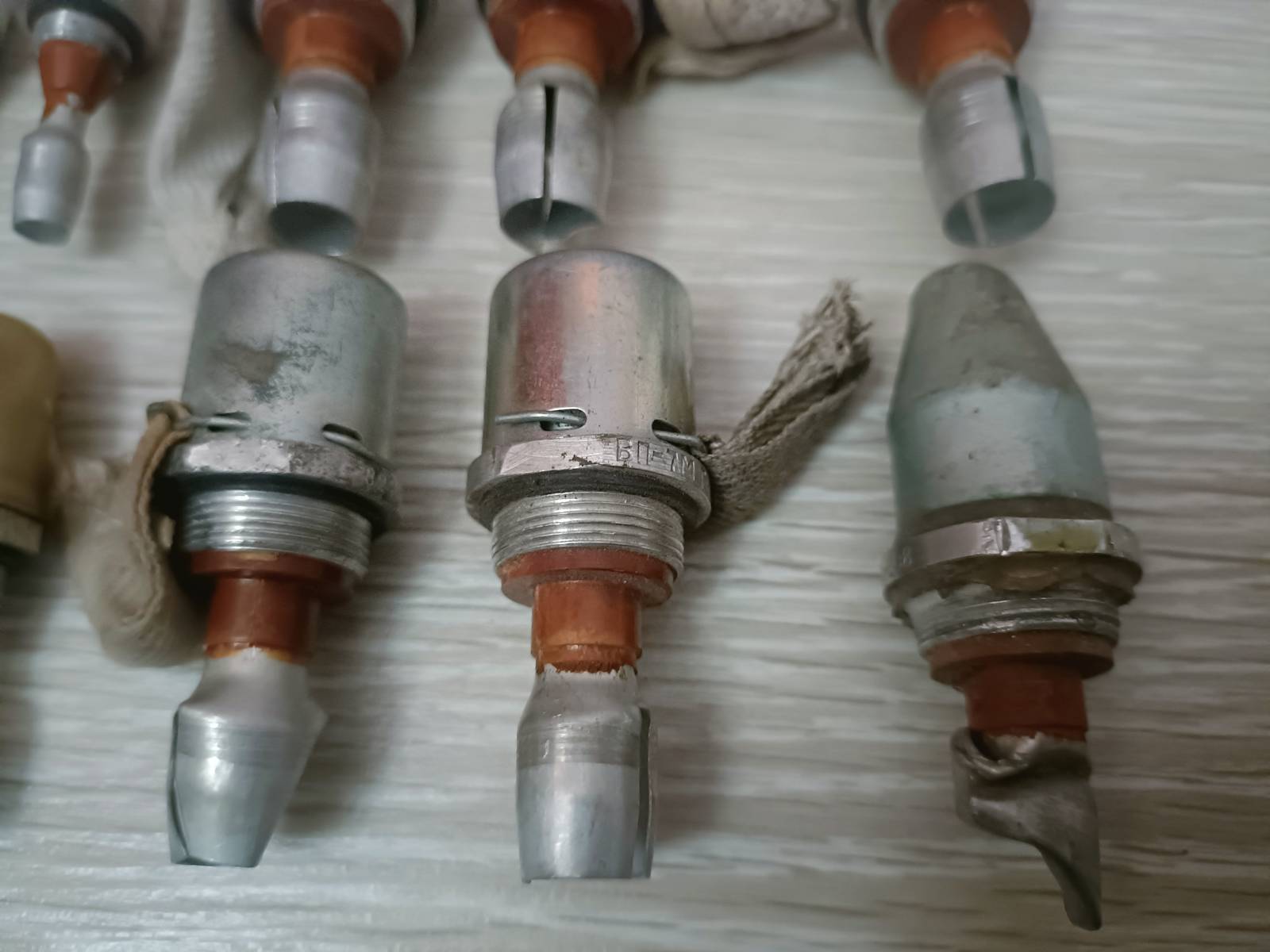

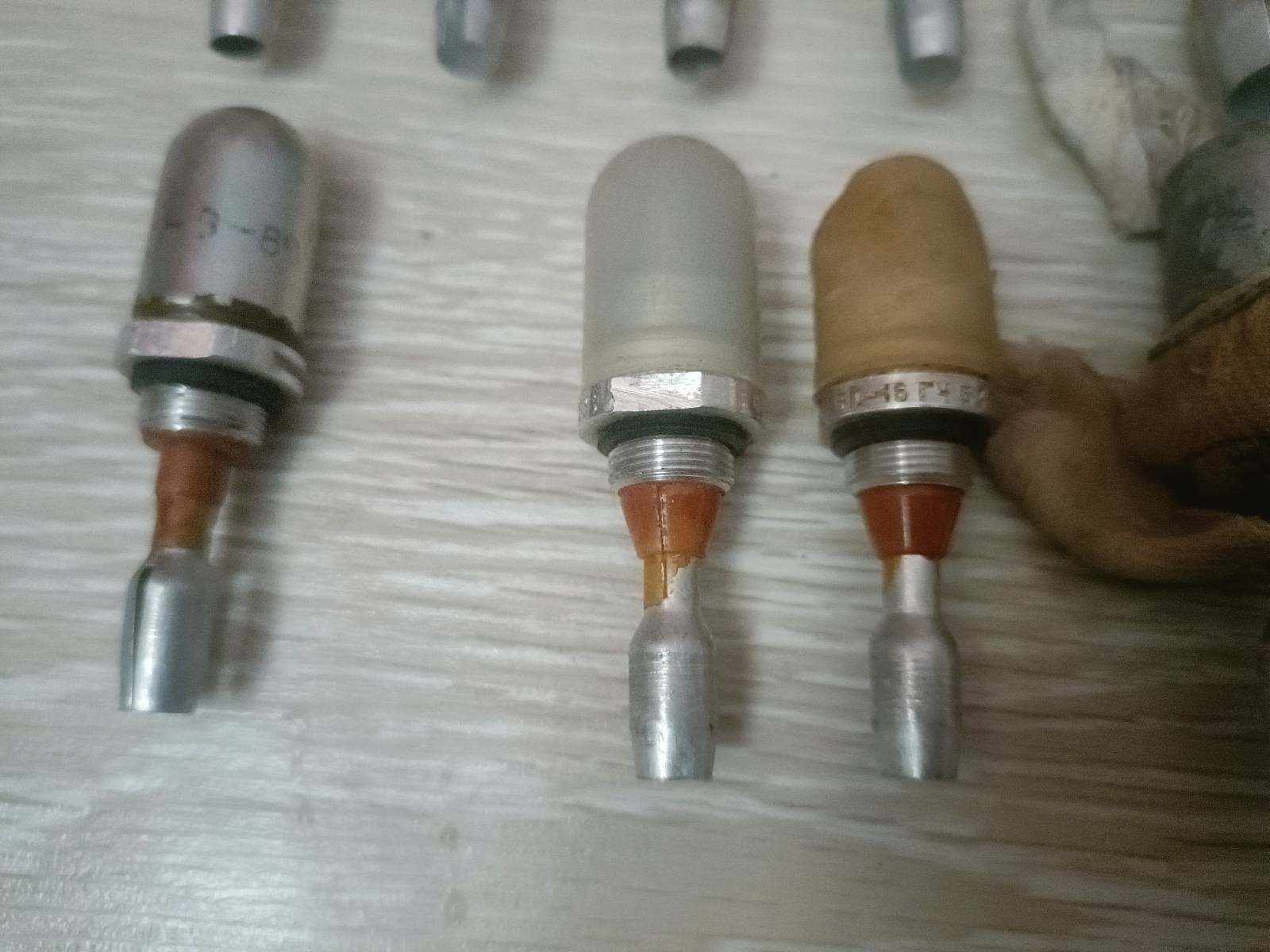

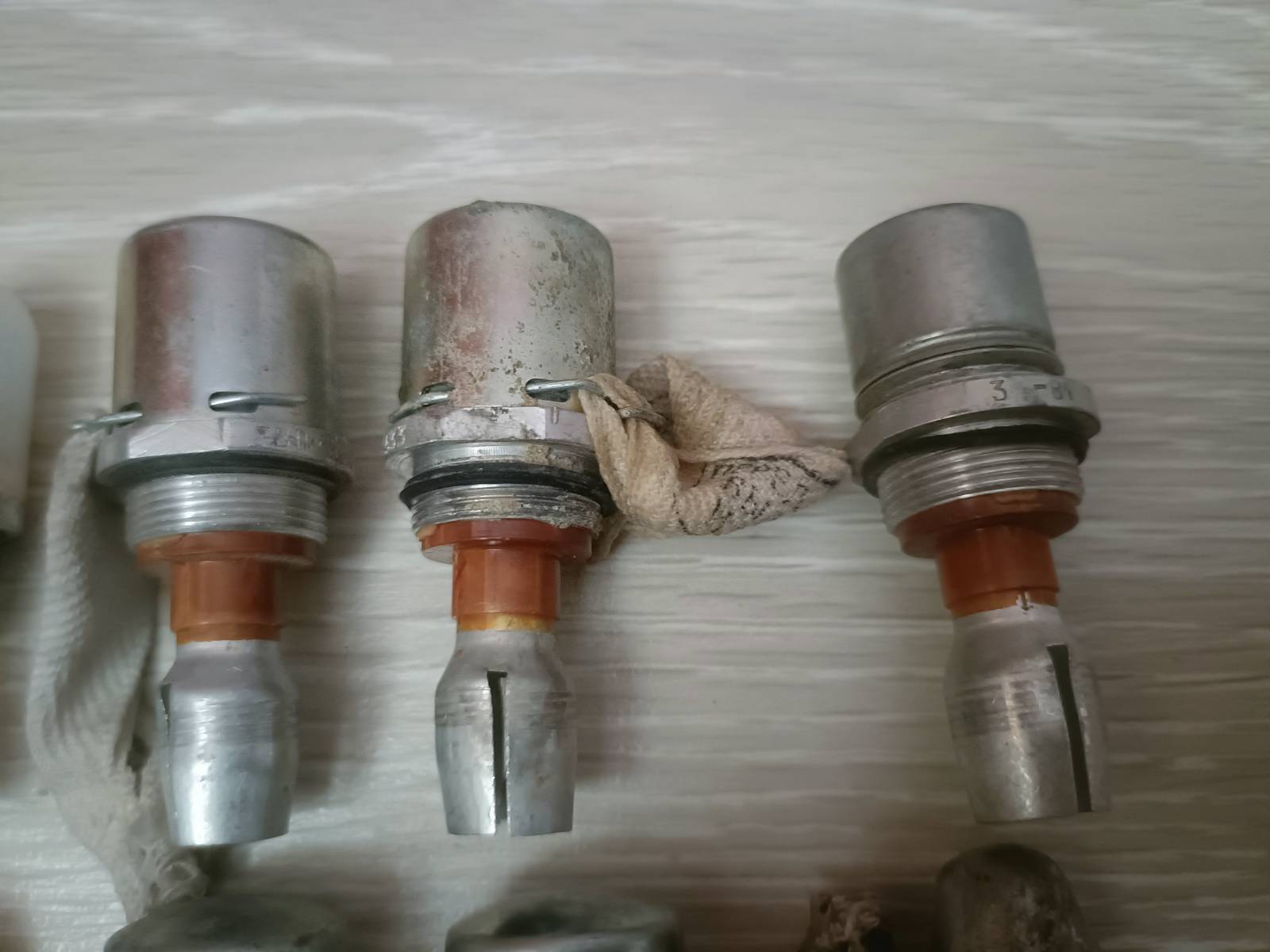

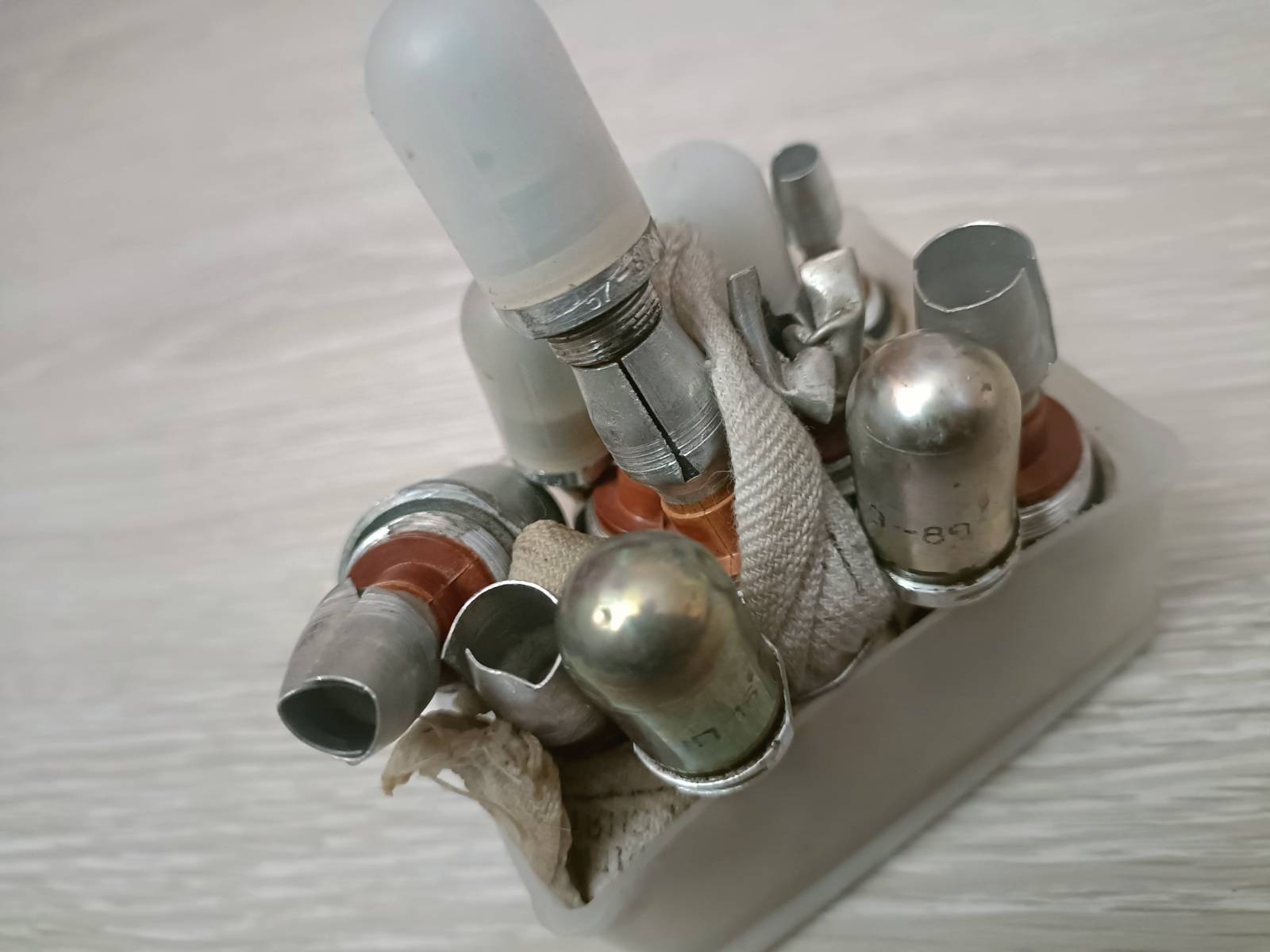

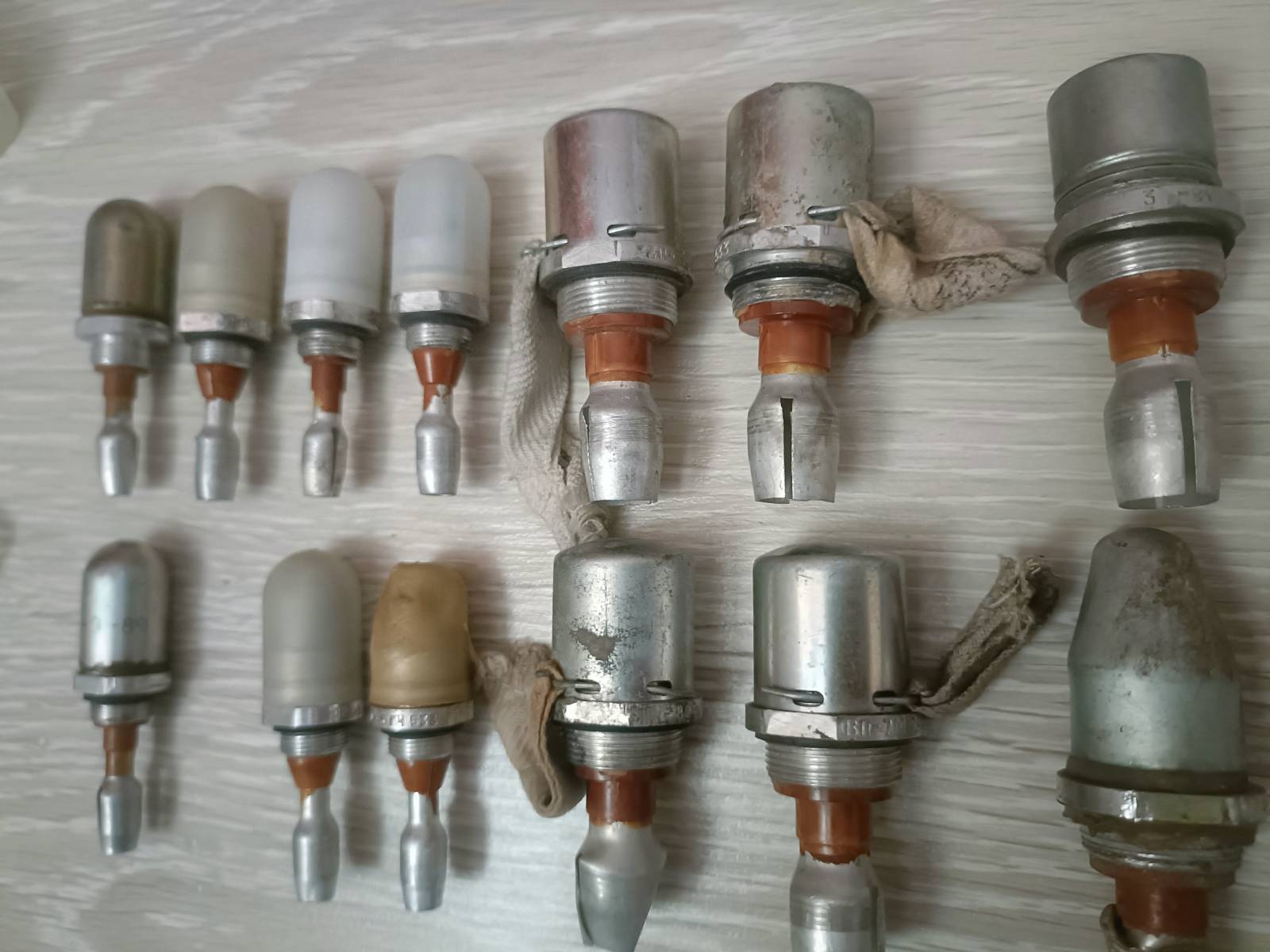

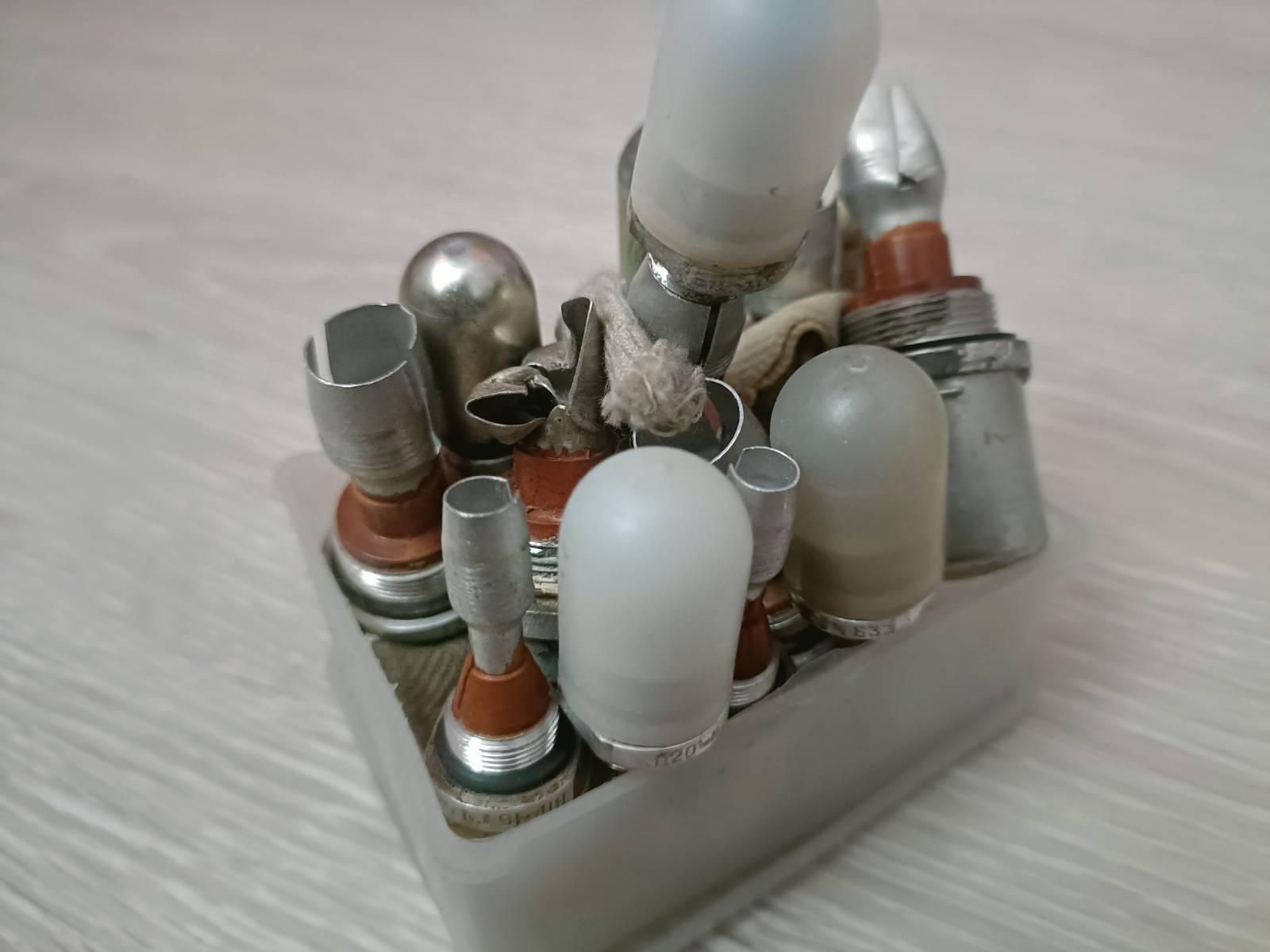

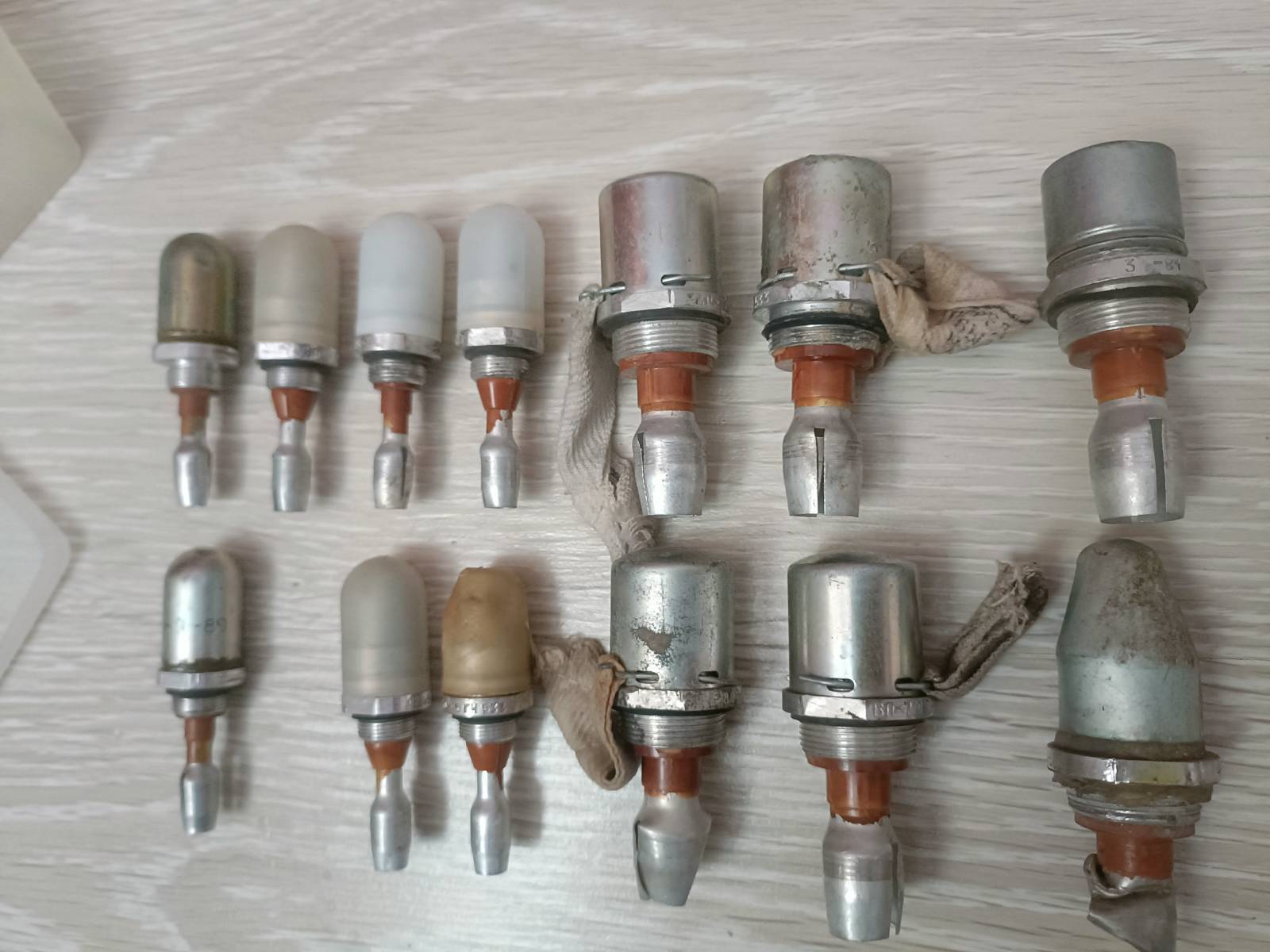

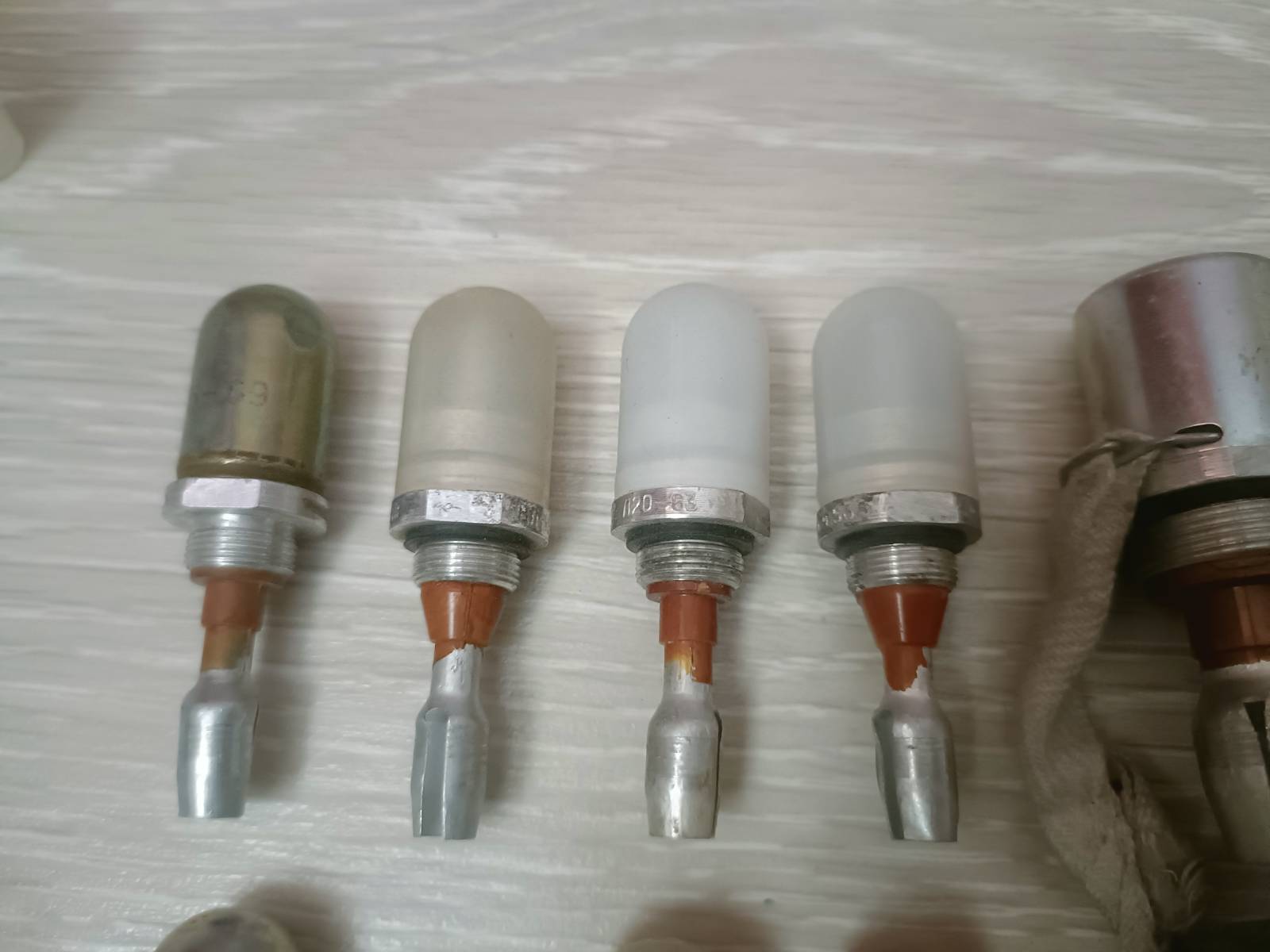

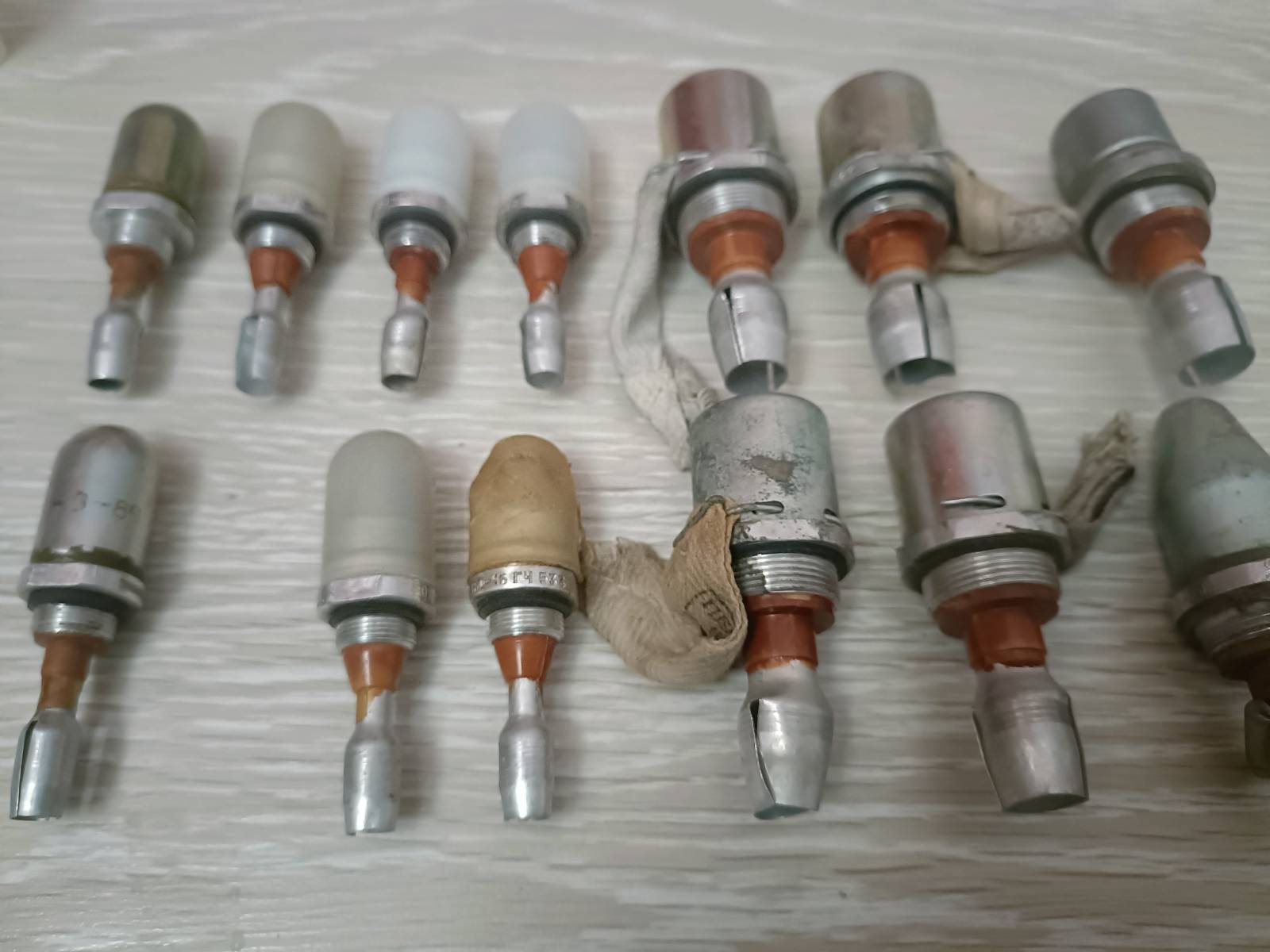

В лоті 13шт

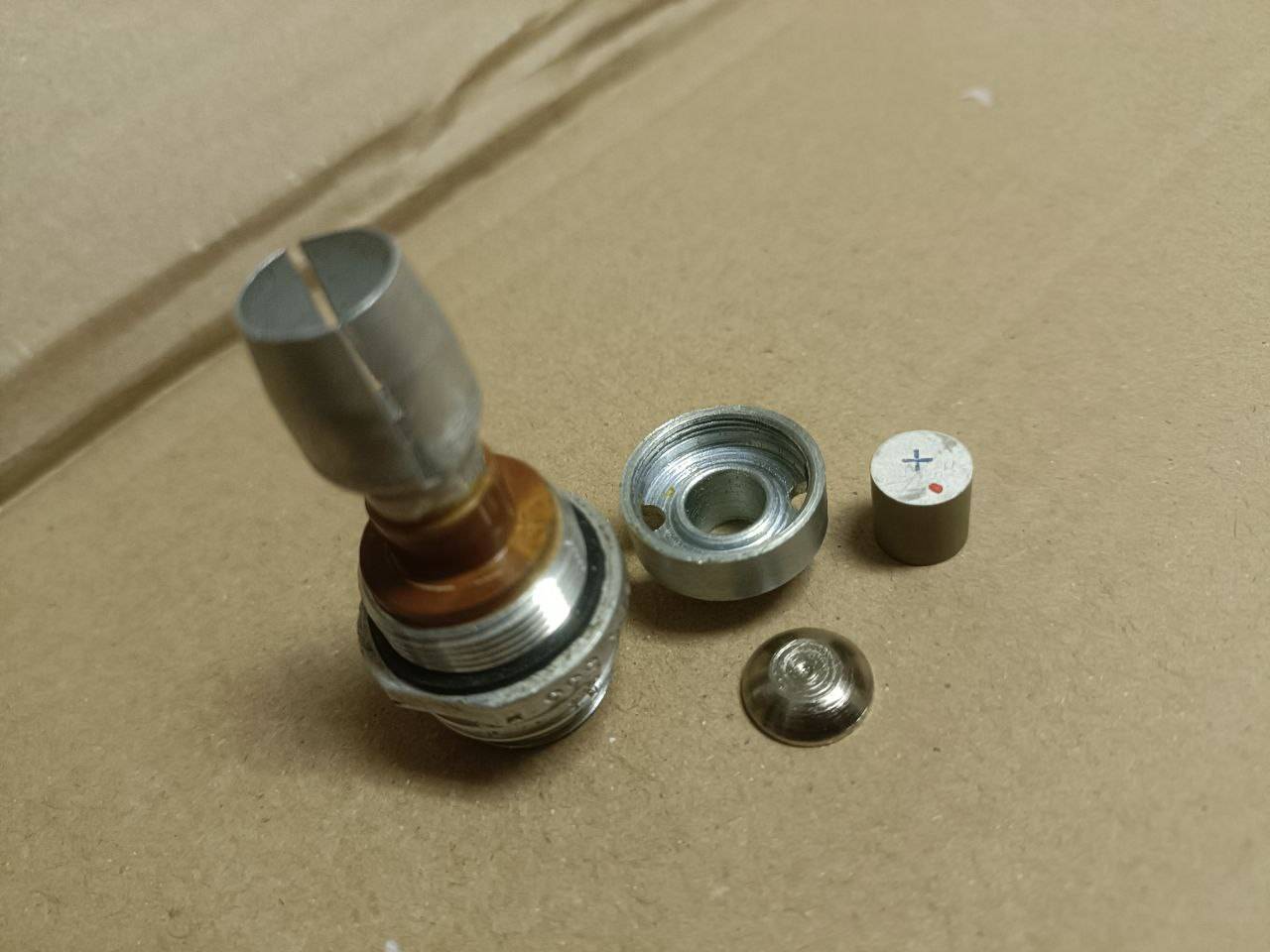

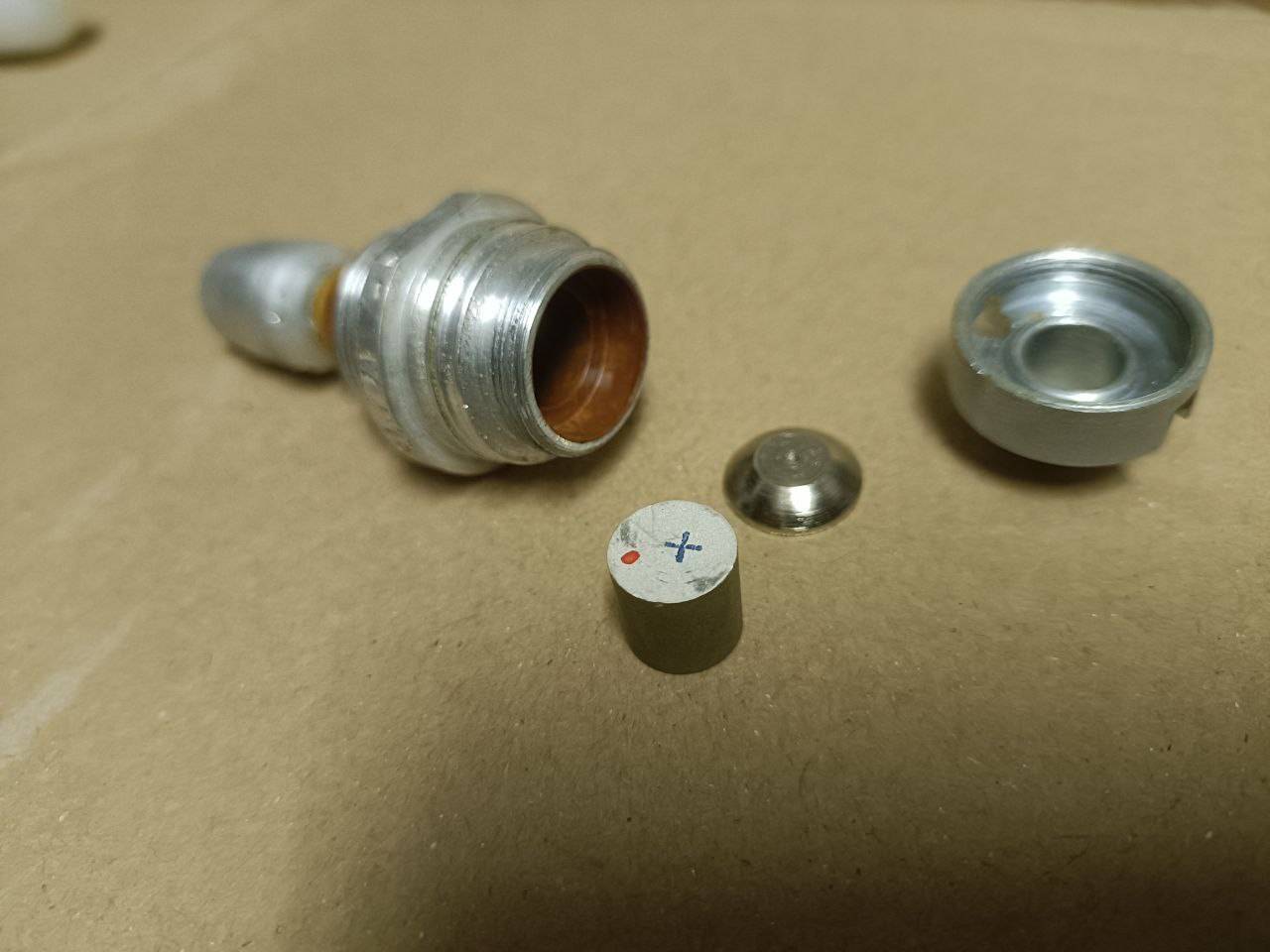

Розібраний на фото елемент в лот не входить. Сфотографований для ознайомлення з його будовою.
Стан по фото

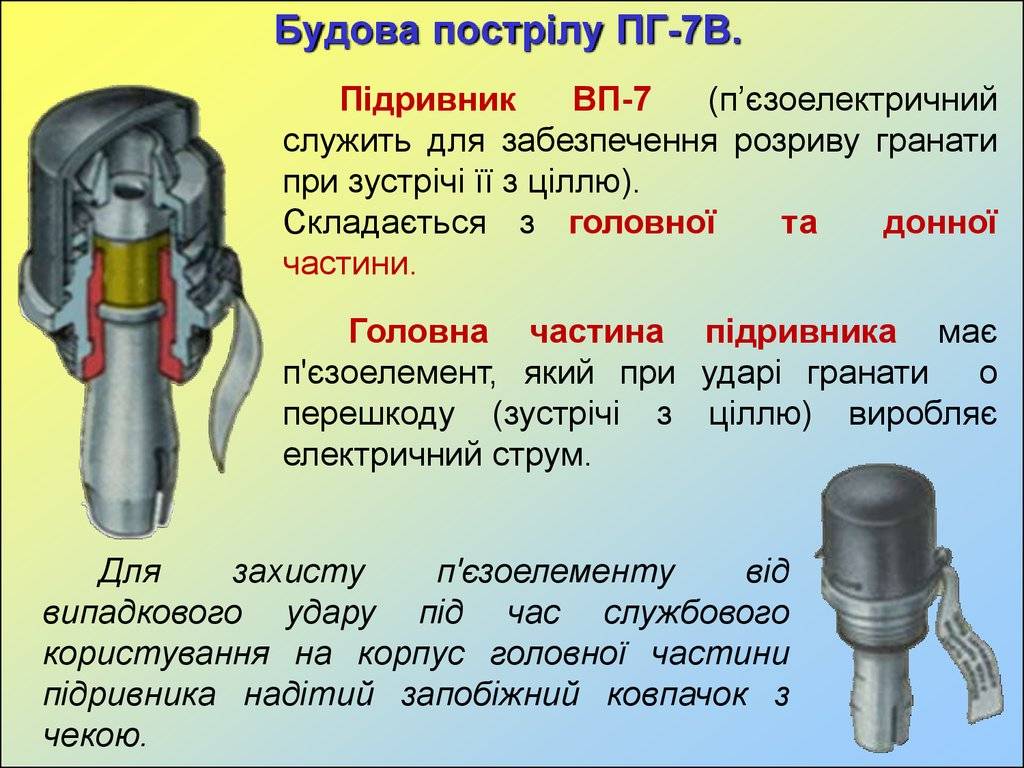

Взрыватель (пьезоэлектрический) служит для обеспечения разрыва гранаты при встрече ее с целью (преградой). Он состоит из головной и донной частей. Головная часть взрывателя (рис. 2.31) имеет пьезоэлемент, который при ударе гранаты о преграду вырабатывает электрический ток. Для защиты пьезоэлемента от случайного удара в служебном обращении на корпус головной части взрывателя надет предохранительный колпачок с чекой.
Донная часть взрывателя (рис. 2.32) имеет электродетонатор, который при подаче на него электрического тока от пьезоэлемента взрывается и вызывает разрыв головной части гранаты.
Электрическая связь обеих частей взрывателя осуществляется через внешнюю и внутреннюю цепи, которые образовываются металлическими частями гранаты. Внешняя цепь: обтекатель — корпус; внутренняя цепь: токопроводящий конус — воронка — проводник.
В служебном обращении взрыватель безопасен, так как движок, на котором расположен электродетонатор, смещен в сторону, и электродетонатор отключен от электрической цепи.

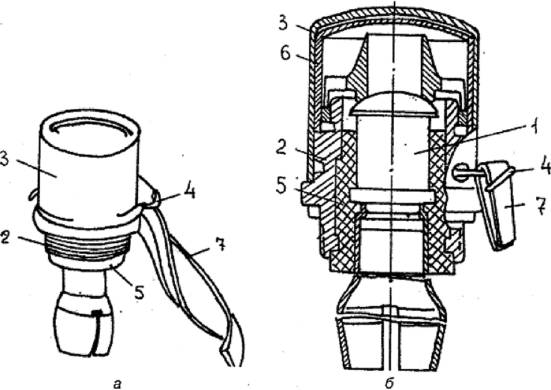

Рис. 2.31. Головная часть взрывателя:
а — общий вид; б — вид в разрезе; 1 — пьезоэлемент; 2 — корпус; 3 — предохранительный колпачок; 4 — чека; 5 — изолятор; 6 — мембрана; 7 — тесьма

Стан по фото
