Електроніка від снаряду 9М55К РСЗВ "Смерч" Новий

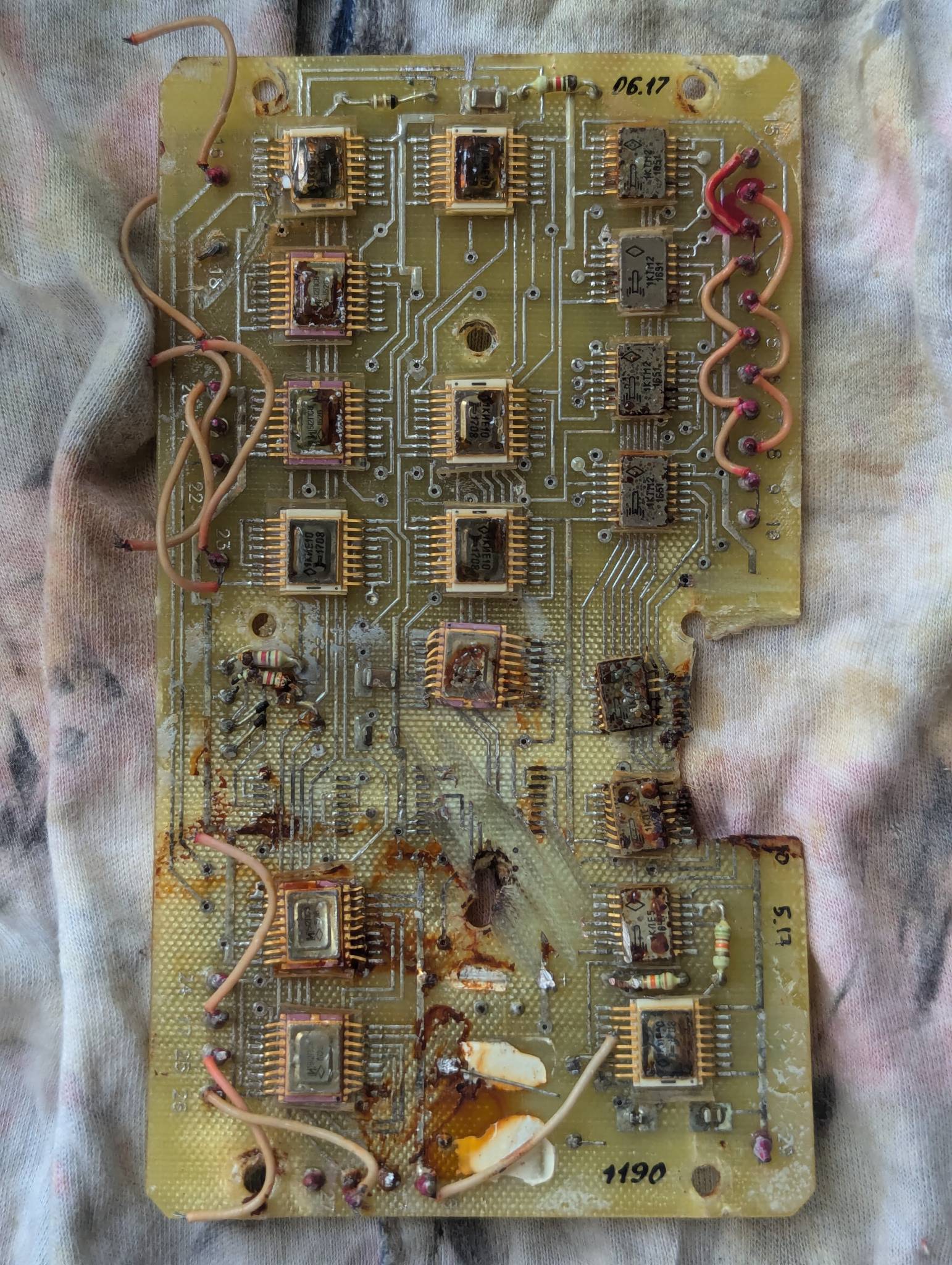

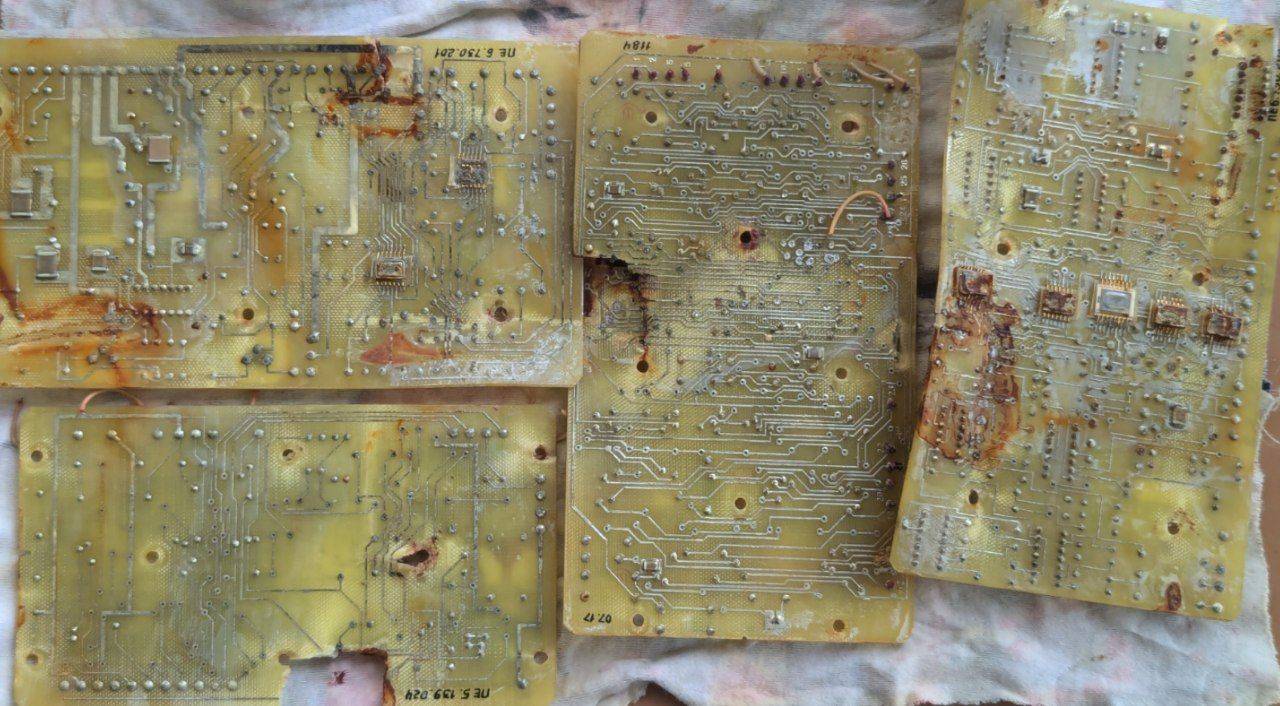

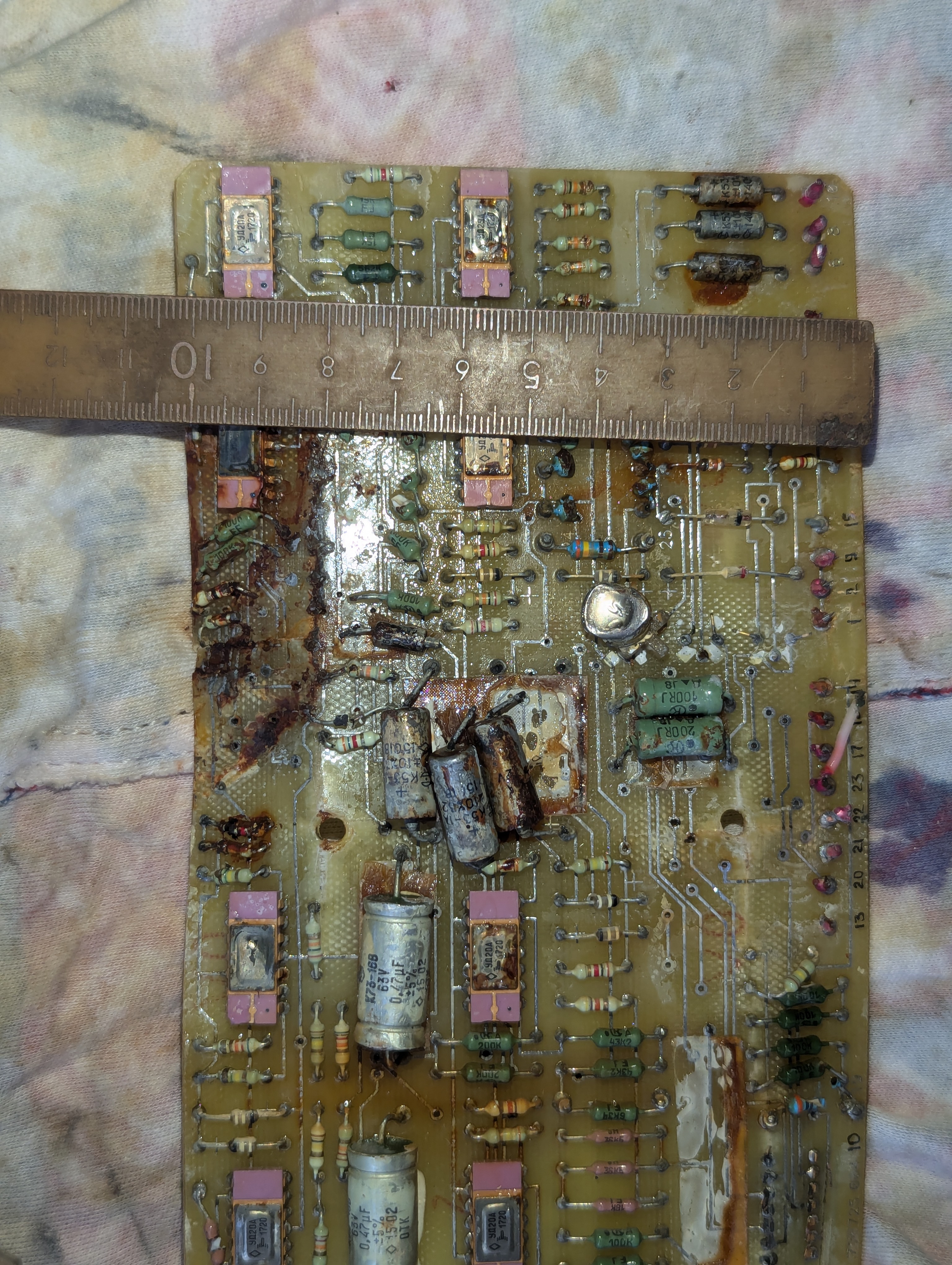

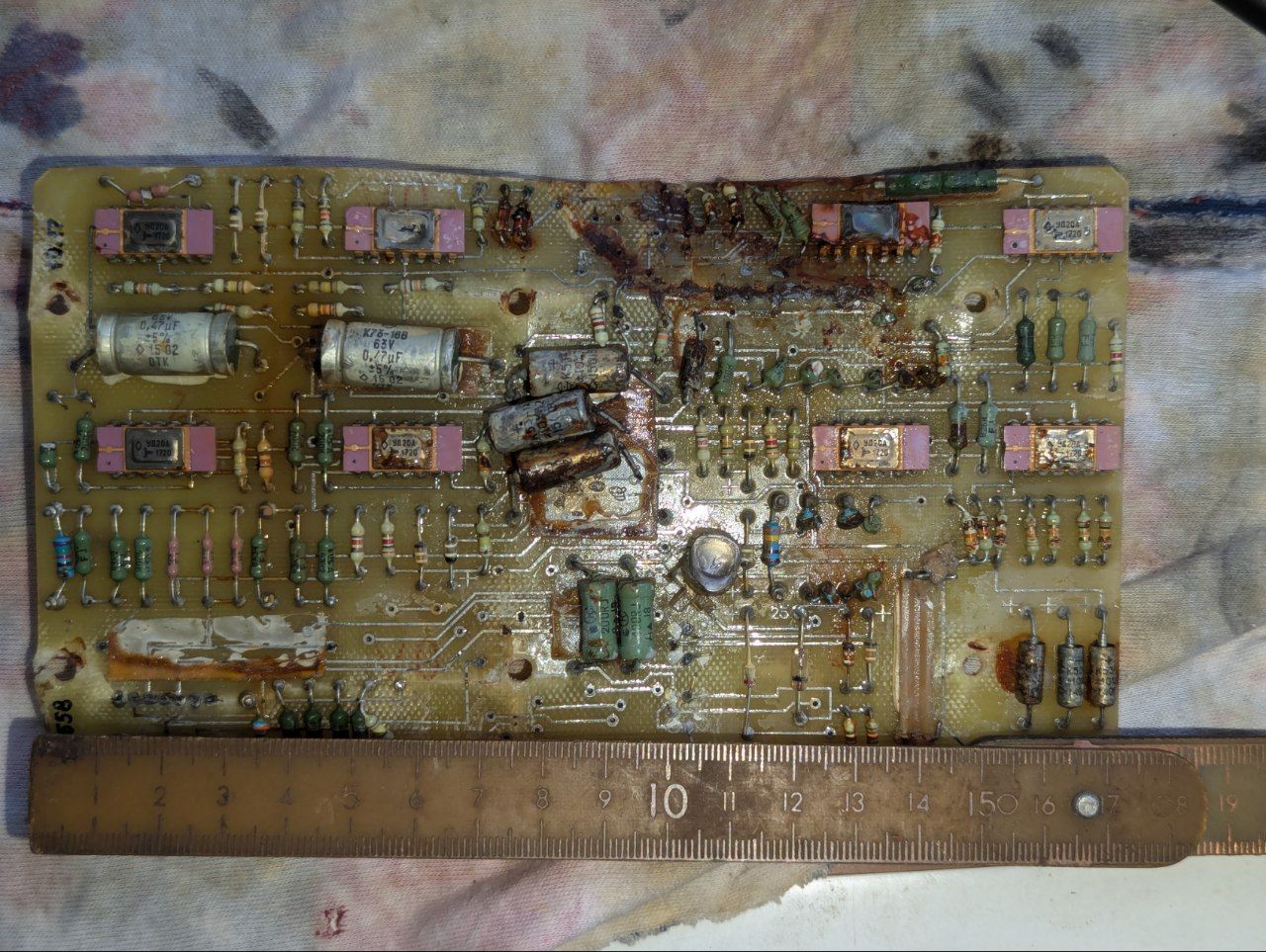

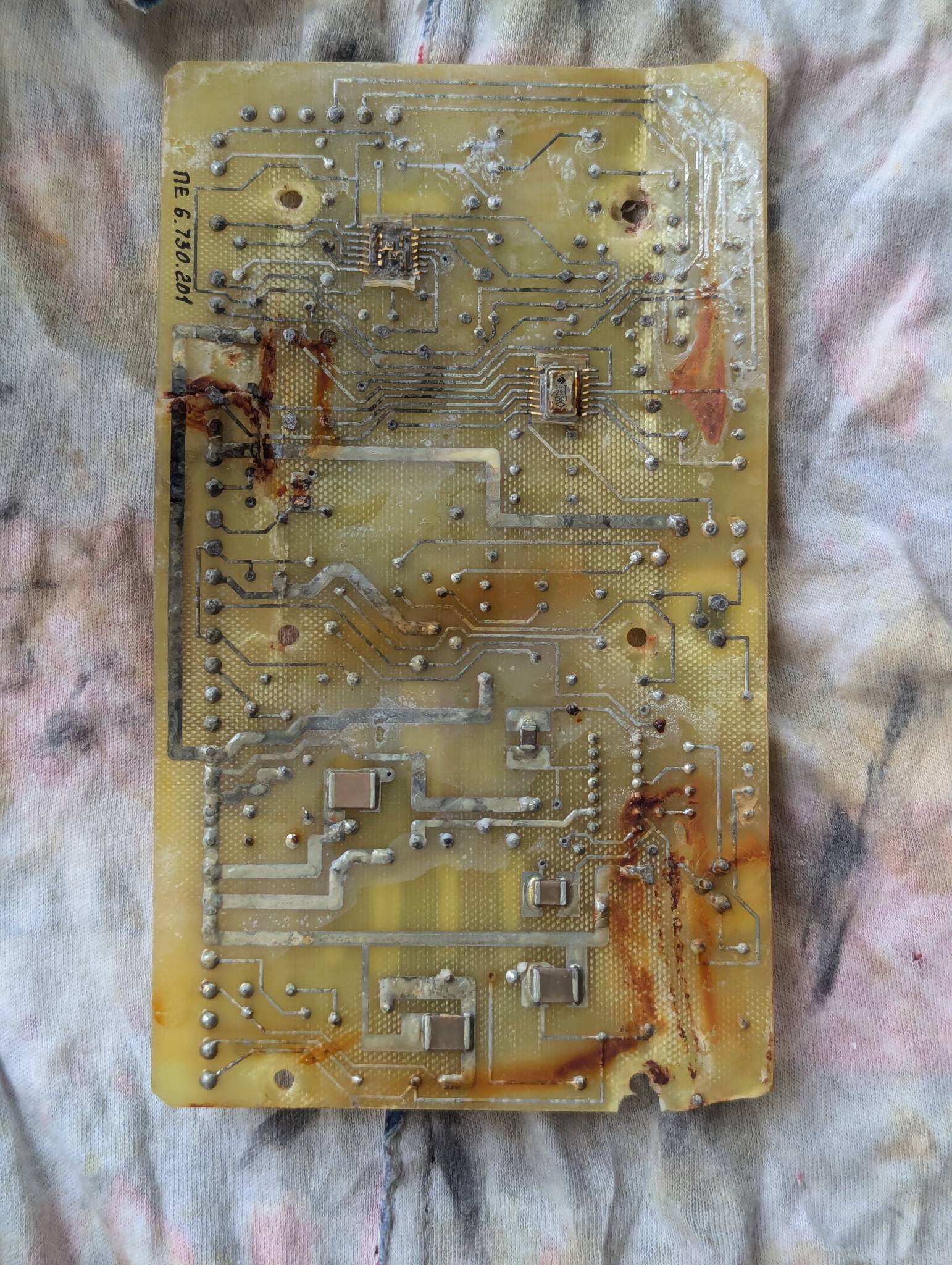

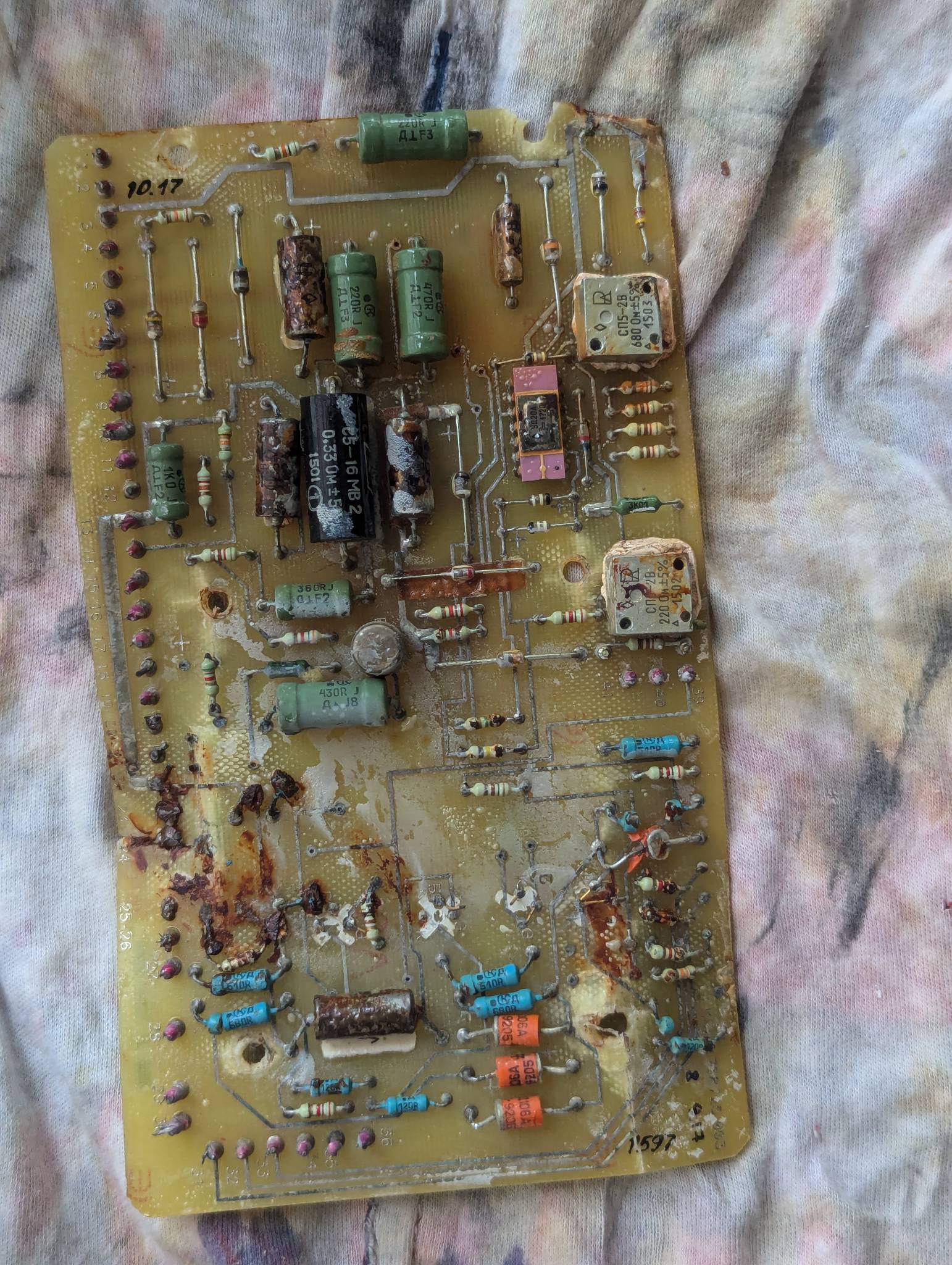

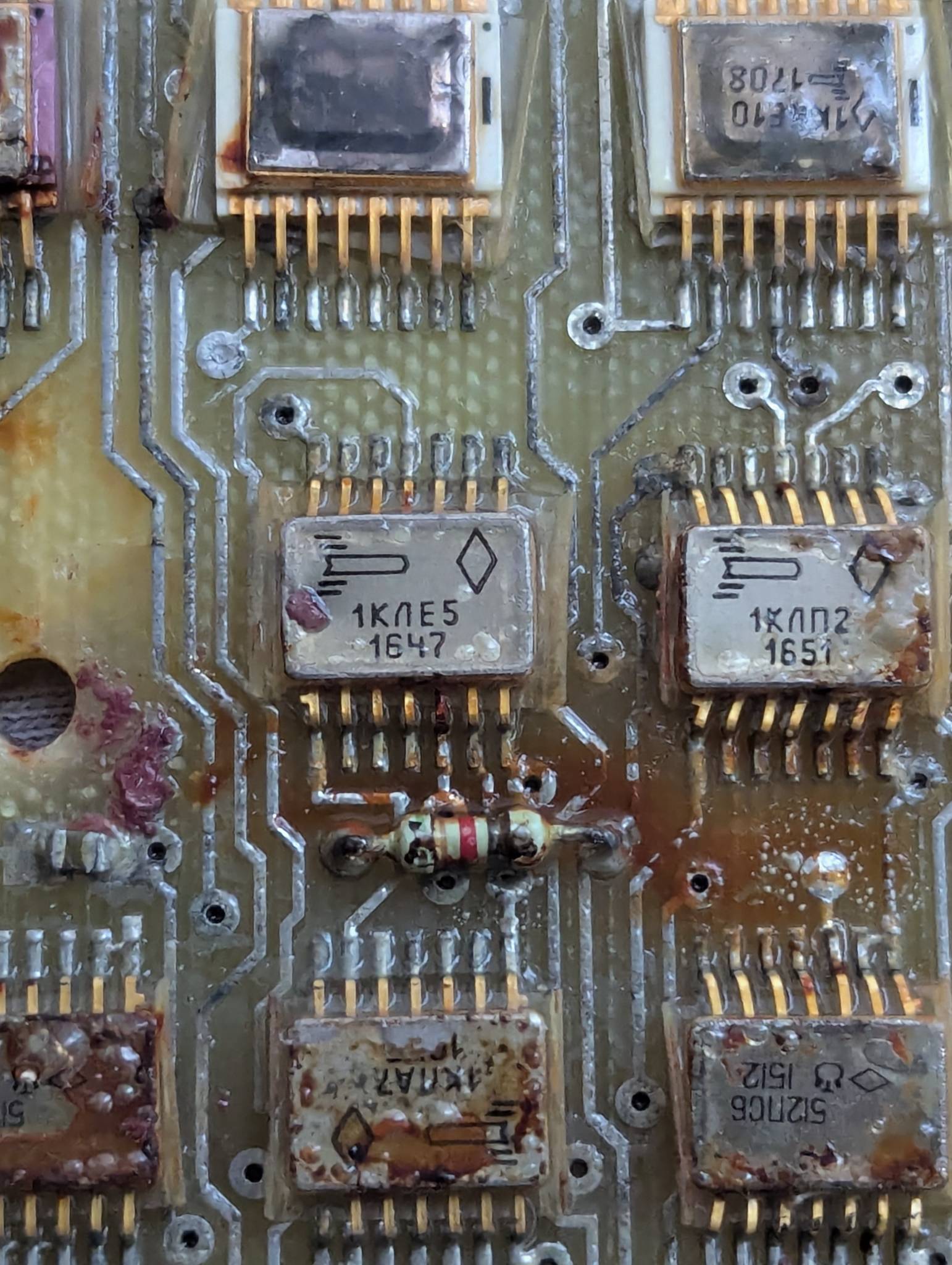

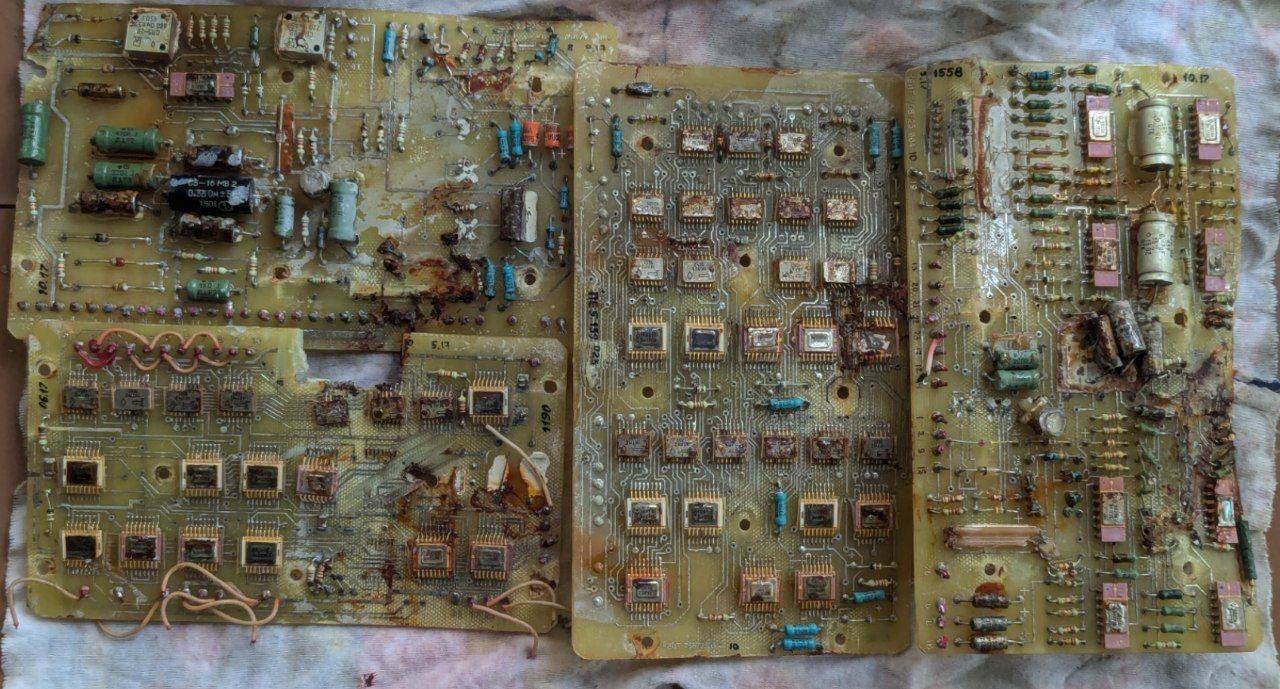

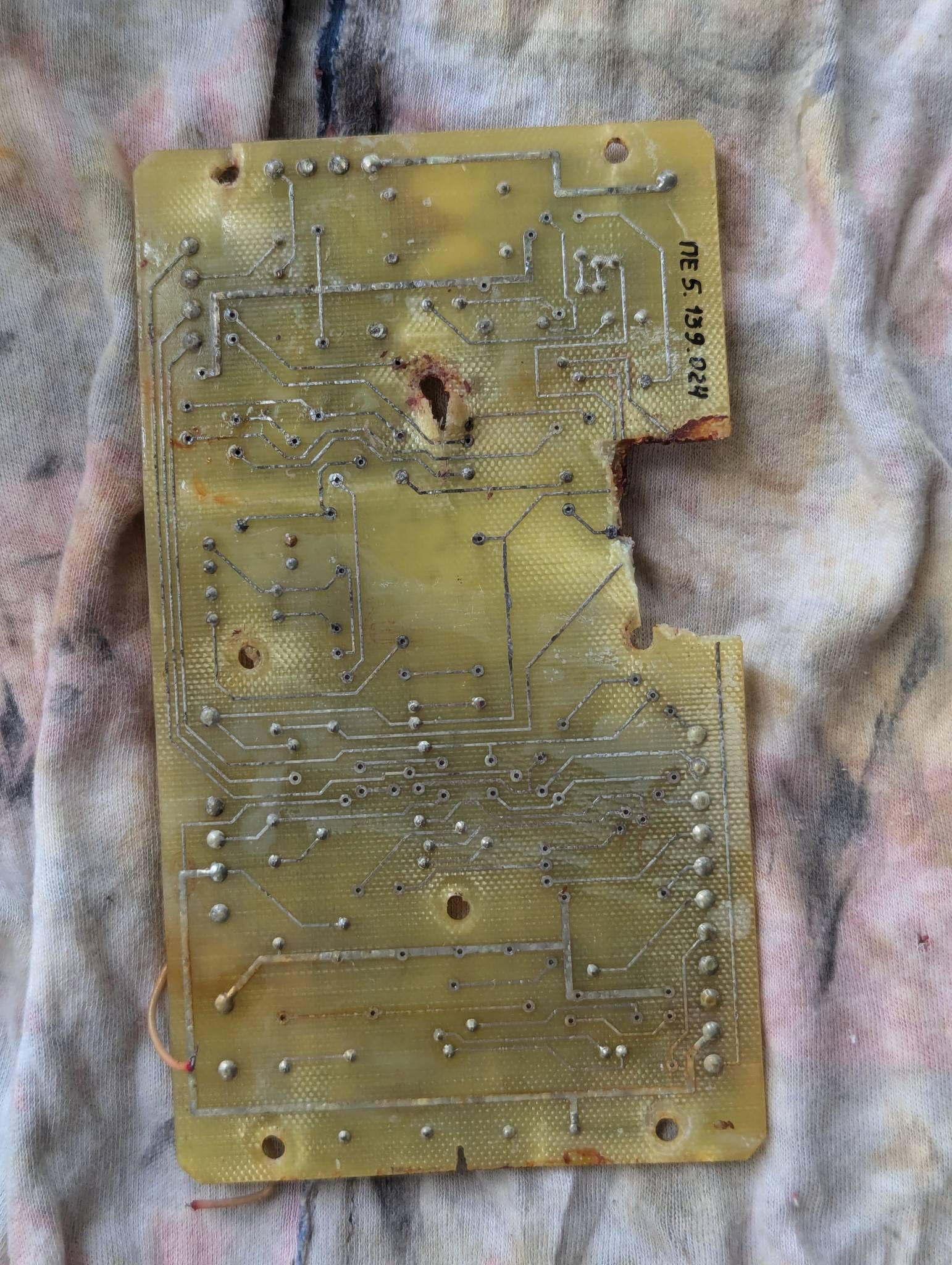

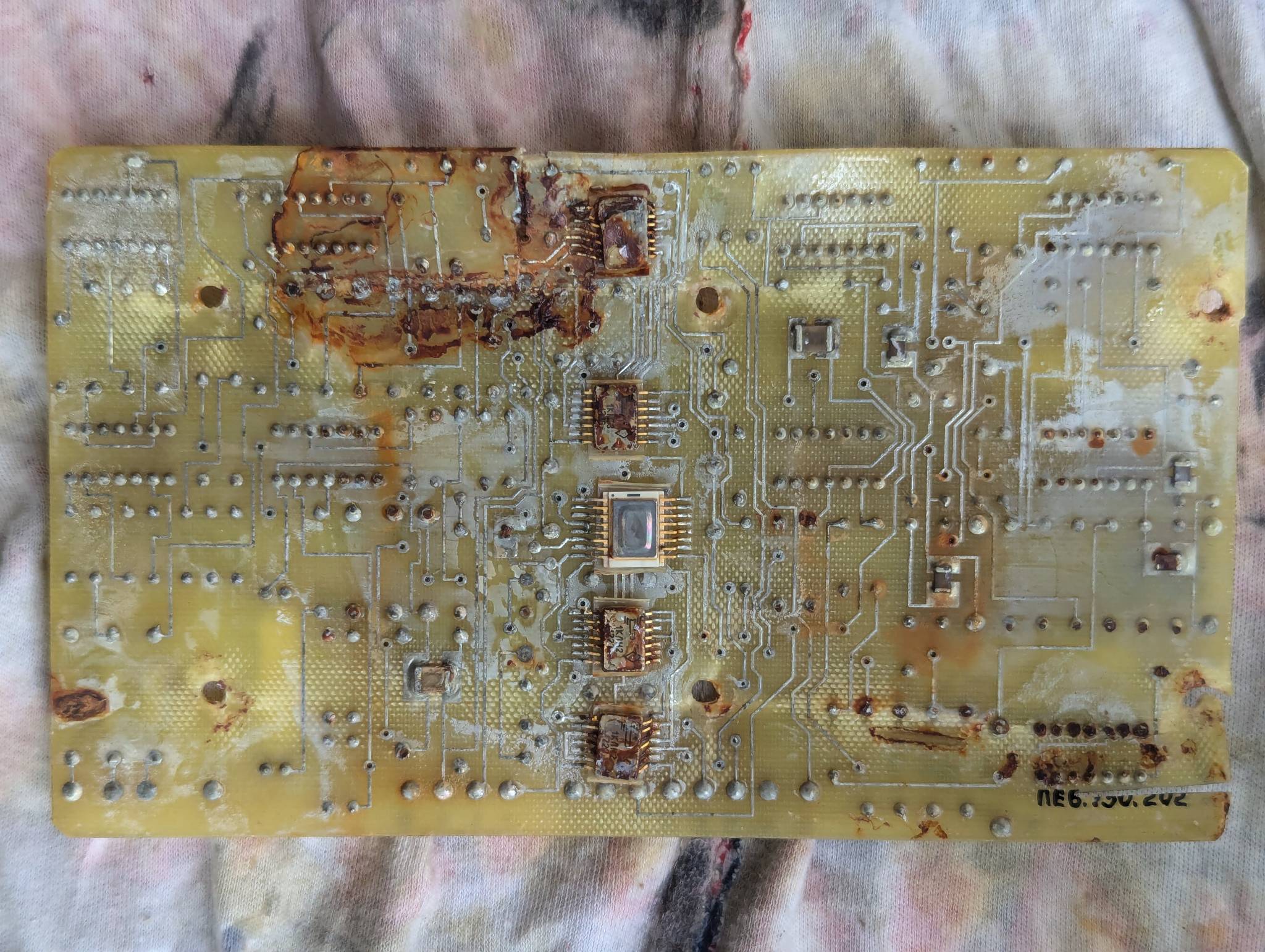

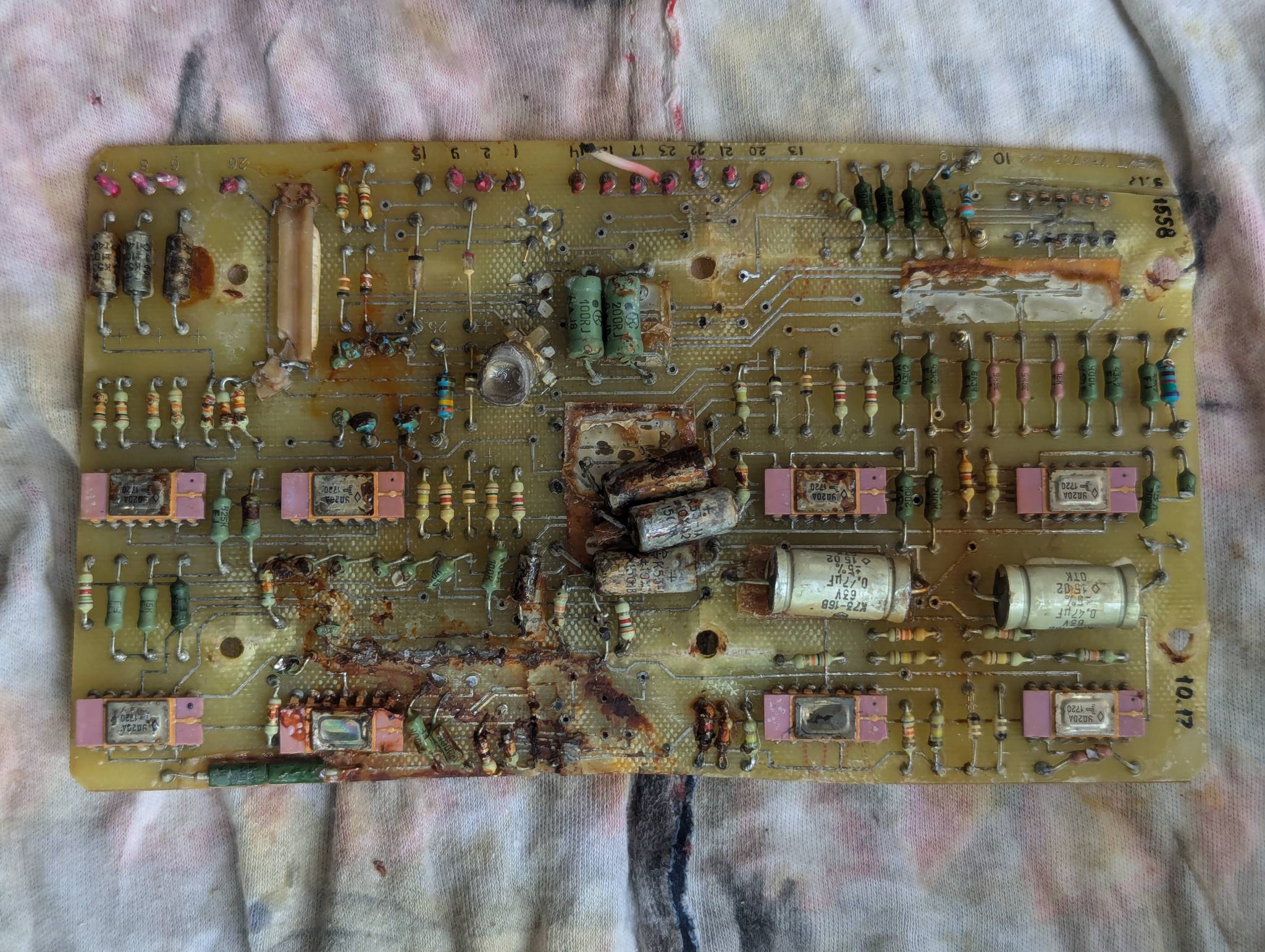

Плати з блоку електронної вимірювальної аппаратури 9Б174 касетного боеприпасу 9М55К від рсзв “Смерч”.

Блок электронной измерительной аппаратуры 9Б174 состоит из электронного блока системы "угловой стабилизации", акселерометра и вычислительного устройства. Блок системы "угловой стабилизации" на начальном участке движения снаряда по сигналам, поступающим от гироскопа (разработан ФГУП "ГНПП "Сплав"), вырабатывает команды для системы управления газодинамическим исполнительным органом (корректирующими реактивными двигателями, работающими от порохового аккумулятора давления). Акселерометр измеряет ускорение на активном участке траектории, а вычислительное устройство определяет истинное значение длительности активного участка траектории, скорость снаряда в конце этого участка и в соответствии с заданным алгоритмом формирует временную поправку на срабатывание электронного взрывательного устройства (ЭВУ) 9Б172. Дистанционно-контактное ЭВУ 9Б172 обеспечивает выдачу электрических команд другим блокам бортовой аппаратуры на отделение головной части РС или раскрытие кассетной боевой части, задействование парашютной системы, подключение к боевой электрической цепи контактного датчика цели и его срабатывание у цели.

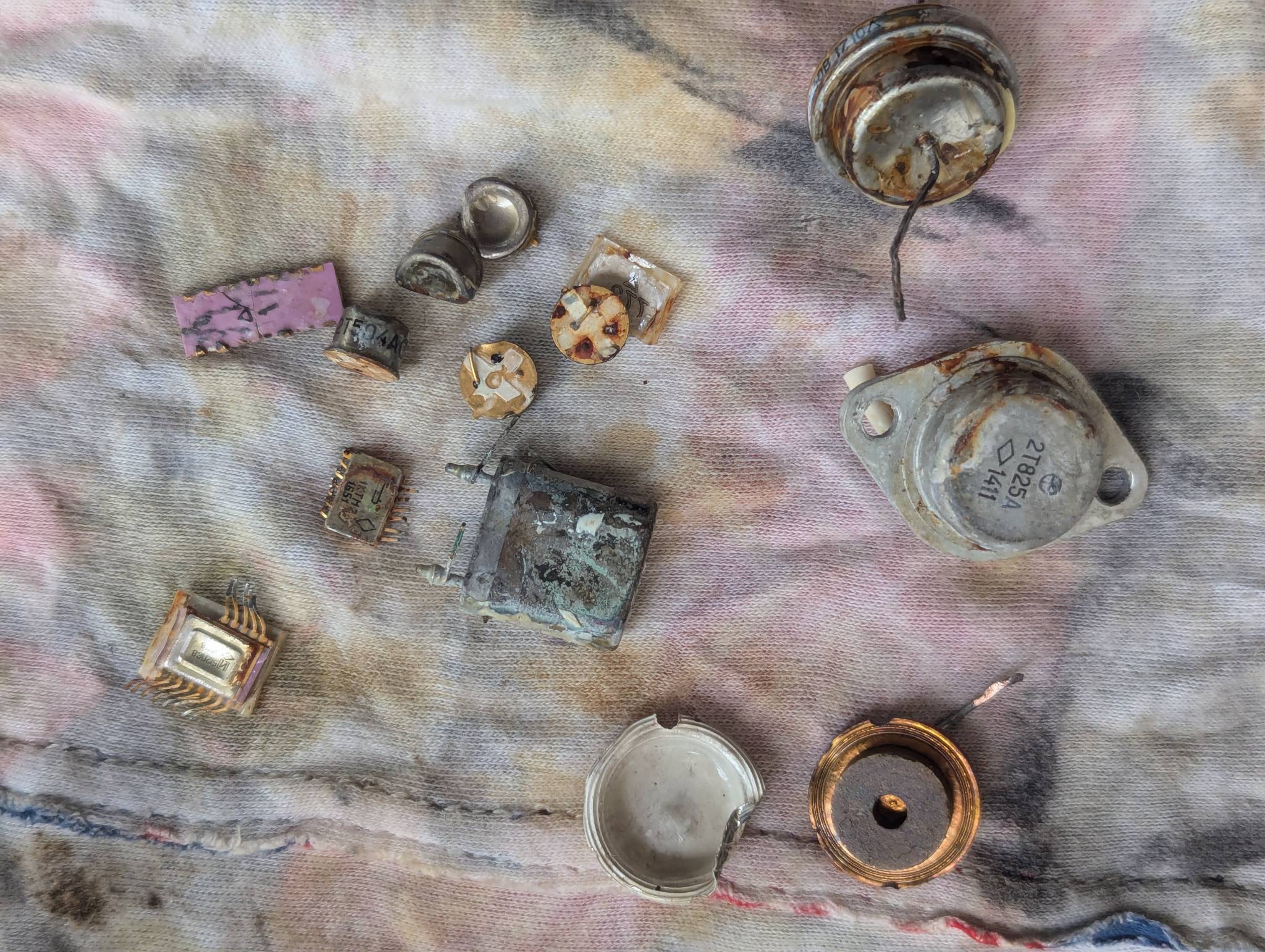

Погнуті іржаві плати.
