Аналізатор спектра SA6 (35 МГц до 6.2 ГГц) без адаптерів SMA-BNC SMA-UHF (в наявності 4 шт.)

Аналізатор спектра SA6 (35 МГц до 6.2 ГГц)

Особливість:

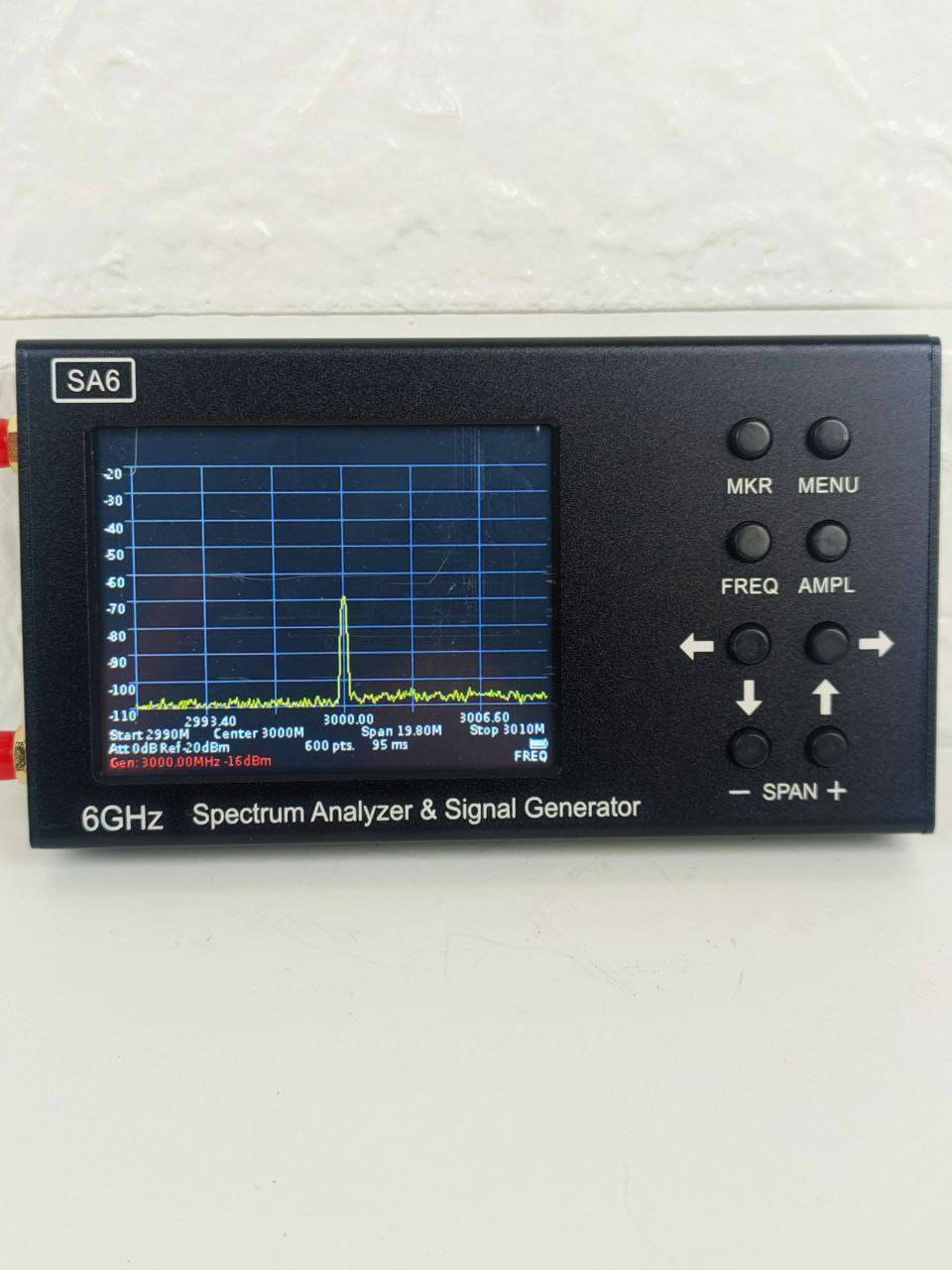

1. ДИСПЛЕЙ СПЕКТРУ 35-6200 МГЦ: SA6 — це простий портативний аналізатор спектру та джерело сигналу, який відображає спектр сигналу від 35 до 6200 МГц.
2. ОБРОБКА ШИРОКОВИКОРИСТАНИХ СИГНАЛІВ: Аналізатор визначає величину та частоту компонентів спектру аналізованого процесу. Аналізатори спектру можуть обробляти сигнали з усіх широко використовуваних технологій, таких як Wi‑Fi, 2G, 3G, 4G, LTE, CDMA, DCS, GSM, GPRS, ГЛОНАСС тощо.
3. ВИМІРЮЙТЕ ЧАСТОТНУ ХАРАКТЕРИСТИКУ. Іншою важливою особливістю є генератор відстеження, який може вимірювати частотну характеристику пасивних або активних пристроїв, таких як фільтри або підсилювачі. Програмне забезпечення дозволяє вимірювати КСВ і модулі зворотних втрат. Для цього потрібен зовнішній спрямований зв'язувач і набір заходів калібрування
4. ВЧ АНАЛІЗ ДЛЯ РЕМОНТУ: SA6 в основному використовується для польових операцій. Пристрій міцний, легкий і має низьке енергоспоживання. Дозволяє сервісним центрам і групам технічного обслуговування виконувати на місці аналіз HF під час введення в експлуатацію та ремонтних робіт. Також спектроаналізатор є ідеальним рішенням для ремонтних майстерень і радіоаматорів
5. РЕАЛІЗУЙТЕ ПЕРЕДАЧУ ДАНИХ: можна керувати за допомогою кнопок на пристрої або сенсорного екрана. Передача даних між аналізатором і ПК через USB-кабель. Всі дані вимірювань відображаються в режимі реального часу на екрані приладу або ПК


Тип елемента: векторний аналізатор мережі
Параметри продуктивності:
Кольоровий резистивний сенсорний екран 3,2 дюйма
Широкий діапазон частот: від 35 до 6200 МГц
Швидка розгортка частотного діапазону: 500 точок на точку
Висока точність вимірювання: 2 дБ в динамічному діапазоні 70-75 дБ
Сумісність з комп'ютерами на базі Windows
Пристроєм можна користуватися за допомогою ПК
Автономне живлення до 4 годин безперебійної роботи, дротова передача даних на ПК
Специфікація:
Діапазон частот дисплея 35-6200 МГц
Діапазон вимірювання частоти 35-4500 МГц
Динамічний діапазон від 35-3000 МГц 75 дБ
Динамічний діапазон від 3000-4500 МГц 70 дБ
Максимальний діапазон 6165 МГц
Смуга пропускання 200 кГц, фіксована
Переглянути швидкість сканування для частотних діапазонів понад 100 МГц 700 МГц/с
Розгортка 100 МГц < 0,25 секунди
Рівень шуму до 3000 МГц < -100 дБм
Рівень шуму 3000-4500 МГц < -95 дБм
Рівень шуму 4500-6200 МГц < -90 дБм
Хвильовий опір 50 Ом
КСВ в робочому діапазоні частот <1,5
Внутрішній аттенюатор 0-30 дБ
Похибка при затуханні до 10 дБ 2 дБ
Помилка затухання від 10 до 20 дБ 5 дБ
Помилка затухання від 20 до 30 дБ 8 дБ
Вихідна потужність трекінг-генератора від -15 до -25 дБм
Точність у динамічному діапазоні 2,0 дБ
Максимальна вхідна потужність аттенюатора при 0 дБ 10 дБм
Максимальна вхідна потужність, коли затухання перевищує 20 дБ +20 дБм

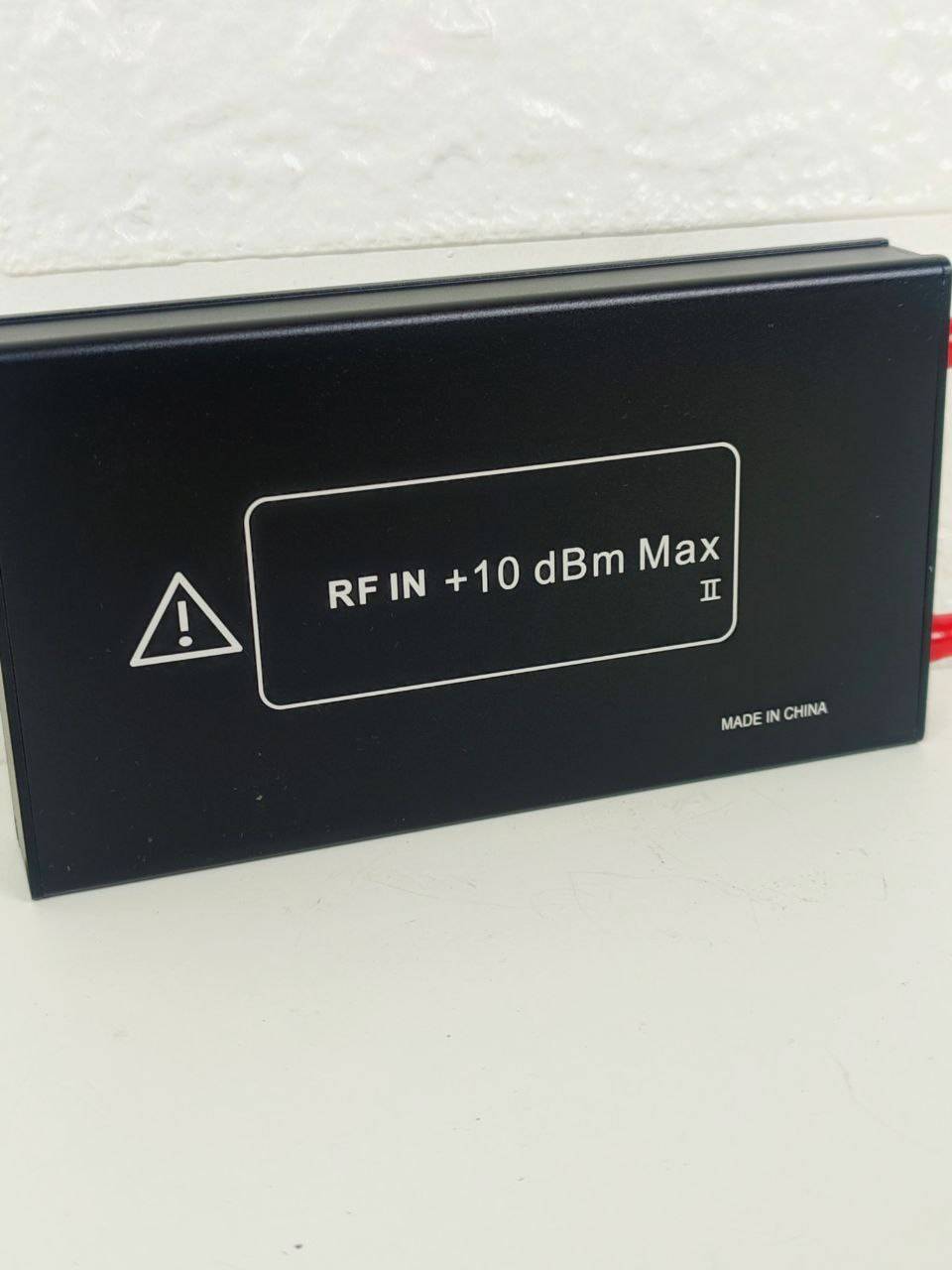

Максимальний вхідний сигнал вимірювання +10 дБм
Максимальна вхідна напруга постійного струму
25 В
Максимальний струм споживання при роботі від батареї 450 мА
Максимальний струм споживання під час роботи від USB 500 мА (під час заряджання)
Акумулятор літій-іонний акумулятор
Ємність 2500MAH
Тривалість 3 години
Час зарядки акумулятора ~ 4 години

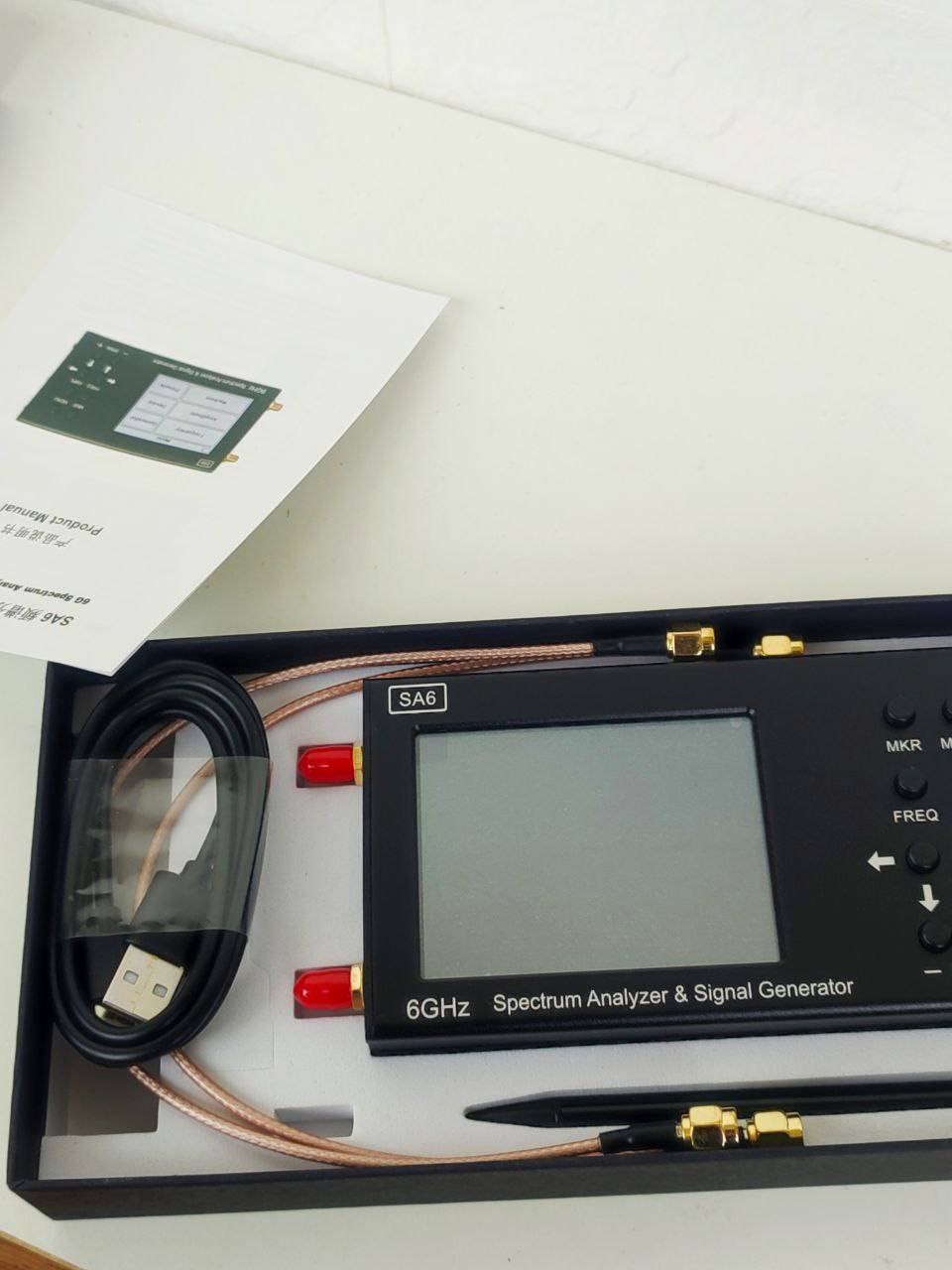

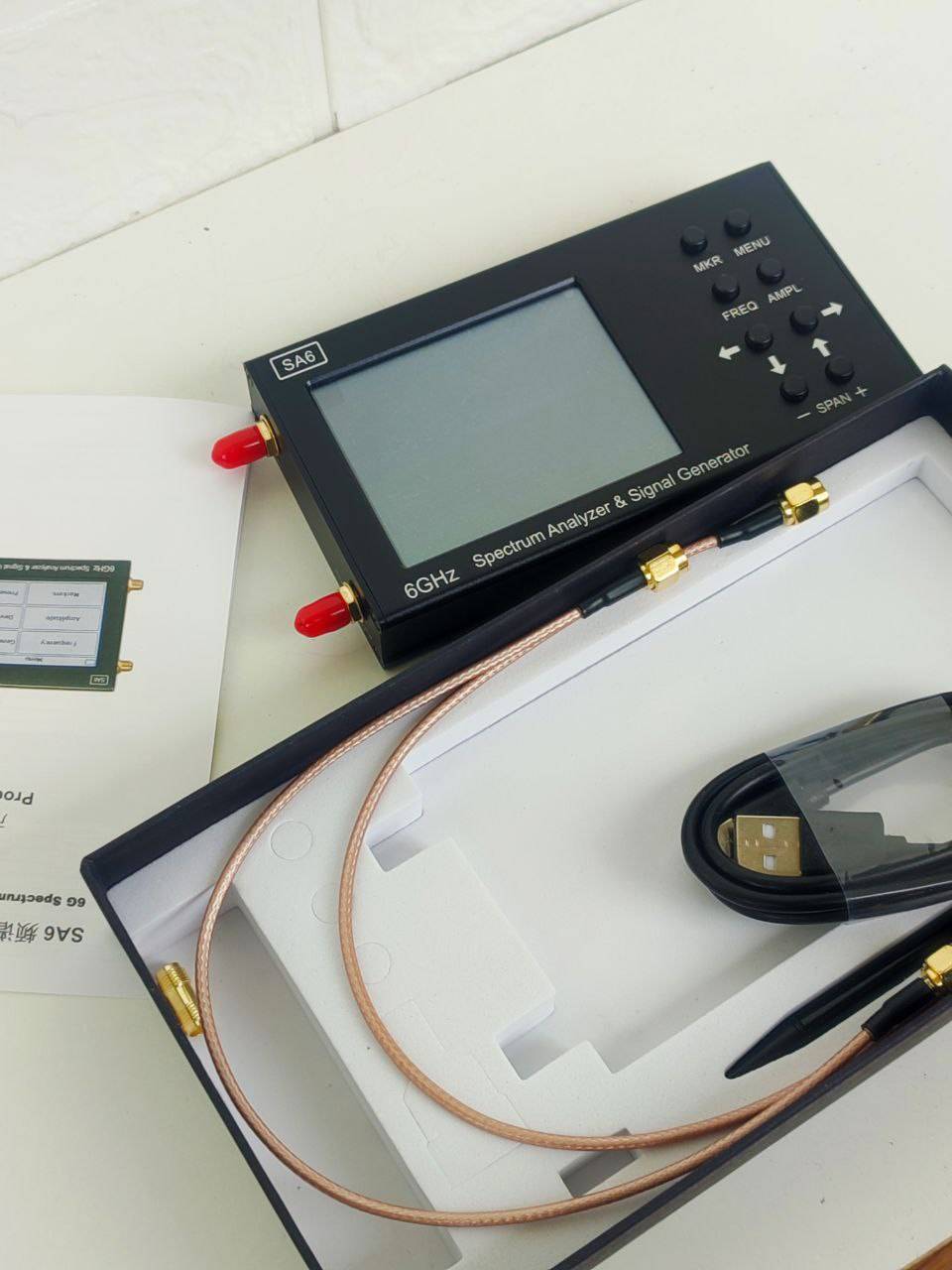

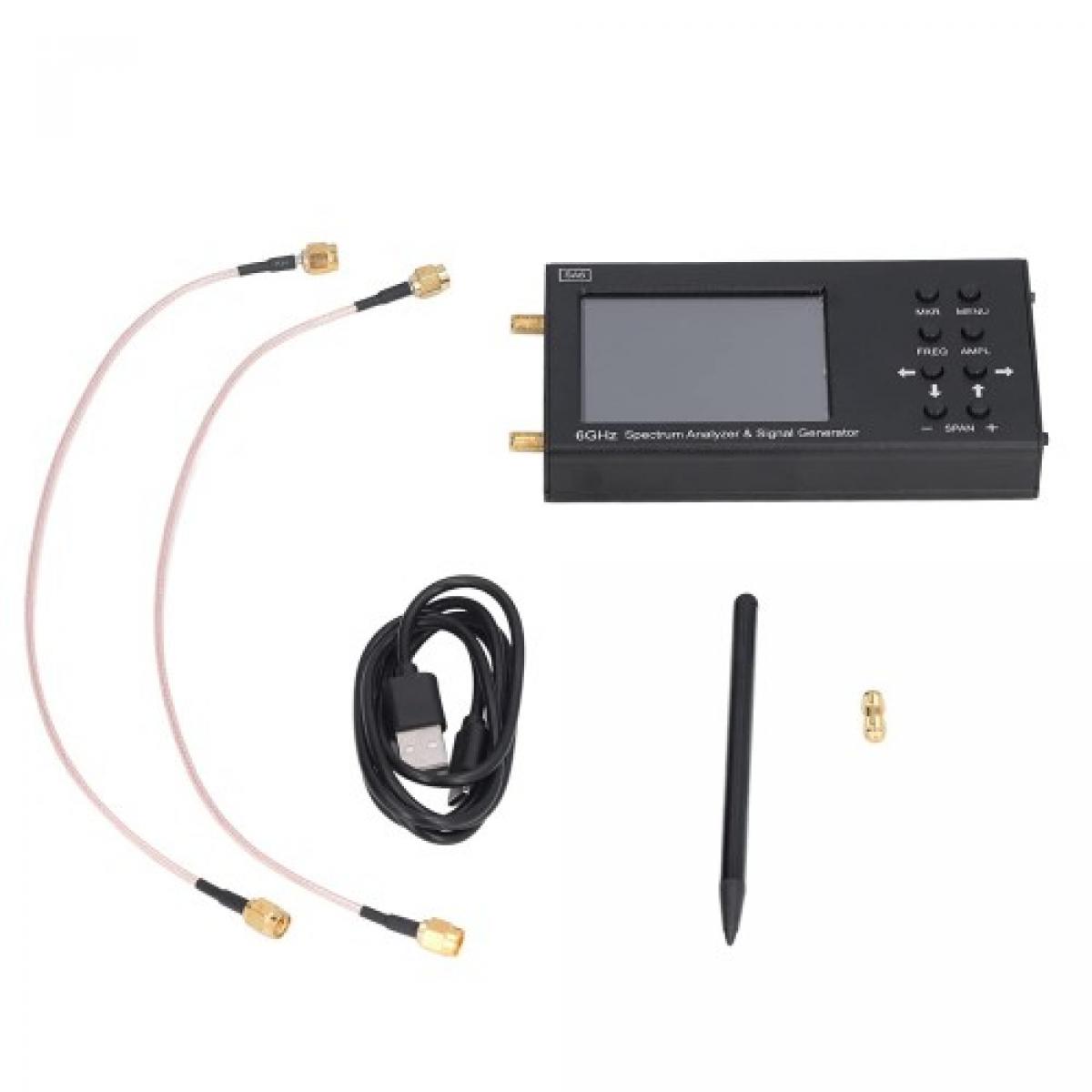

Комплектація:
аналізатор спектру SA6
подовжувальний кабель SMA 30 см 2 шт
SMA-BNC адаптер 2 шт
SMA-UHF адаптер 2 шт

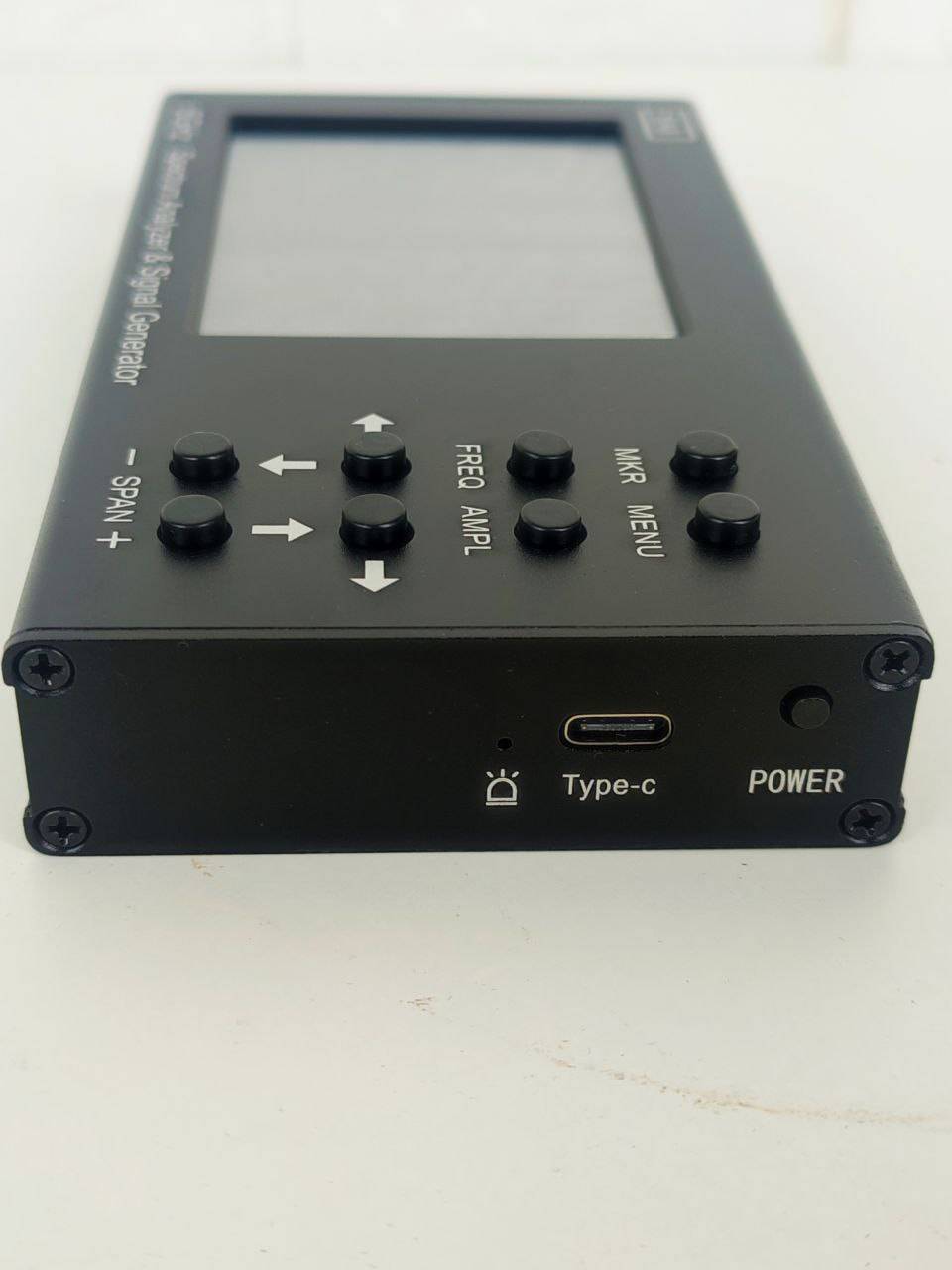

USB-кабель Type-C 1шт
Стилус 1 шт
Посібник користувача
Повернення/обмін 14 днів
