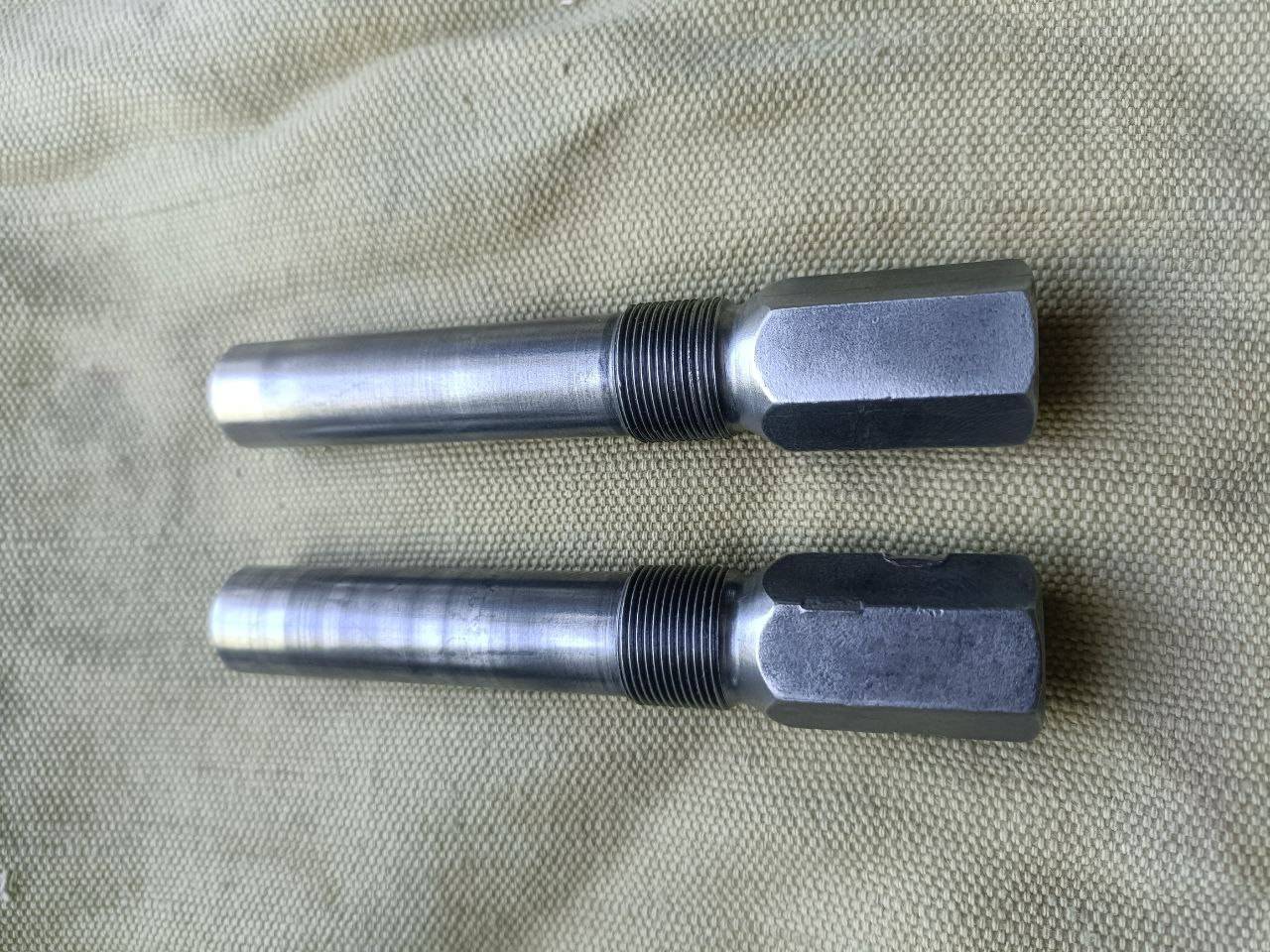

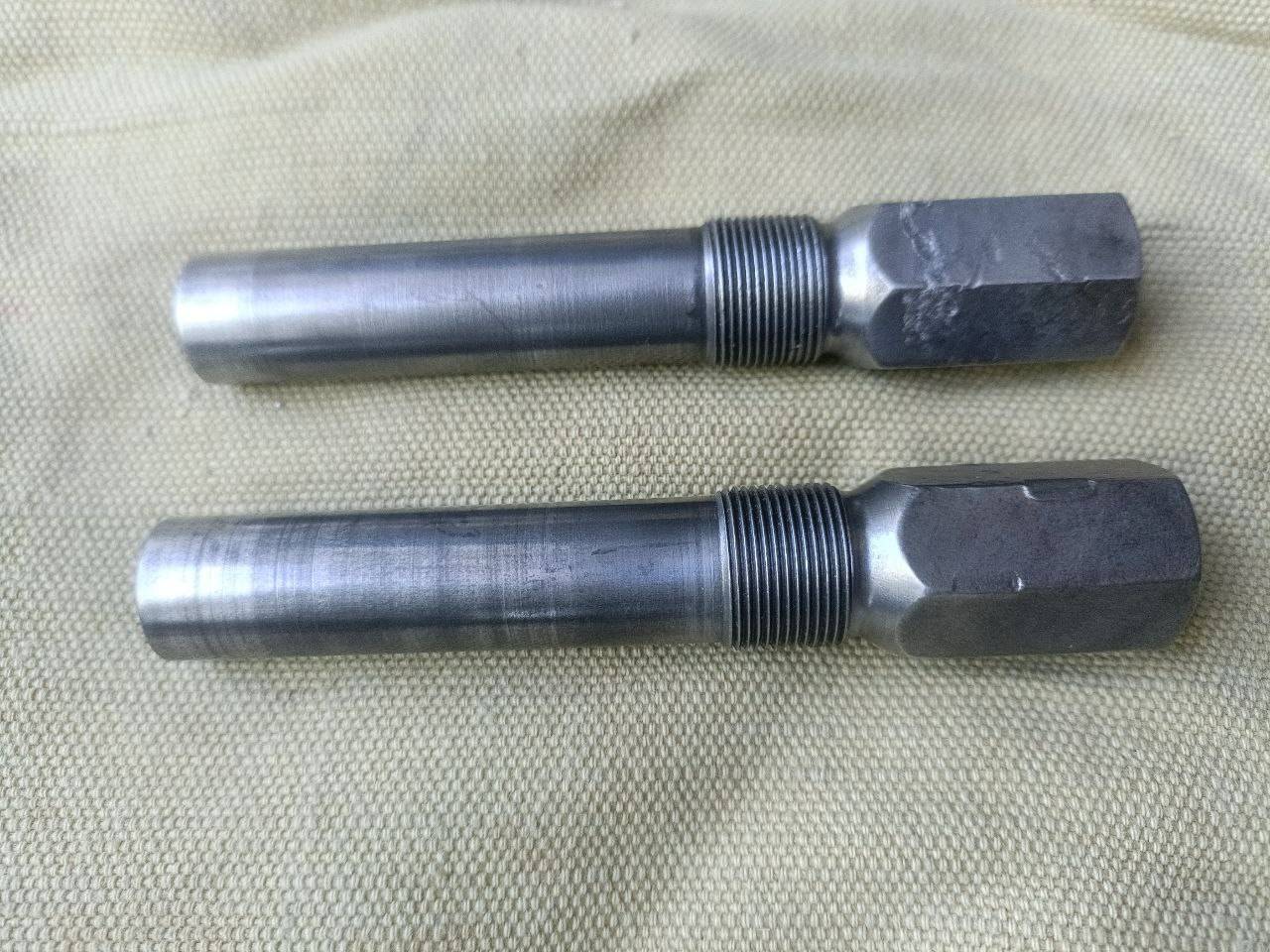

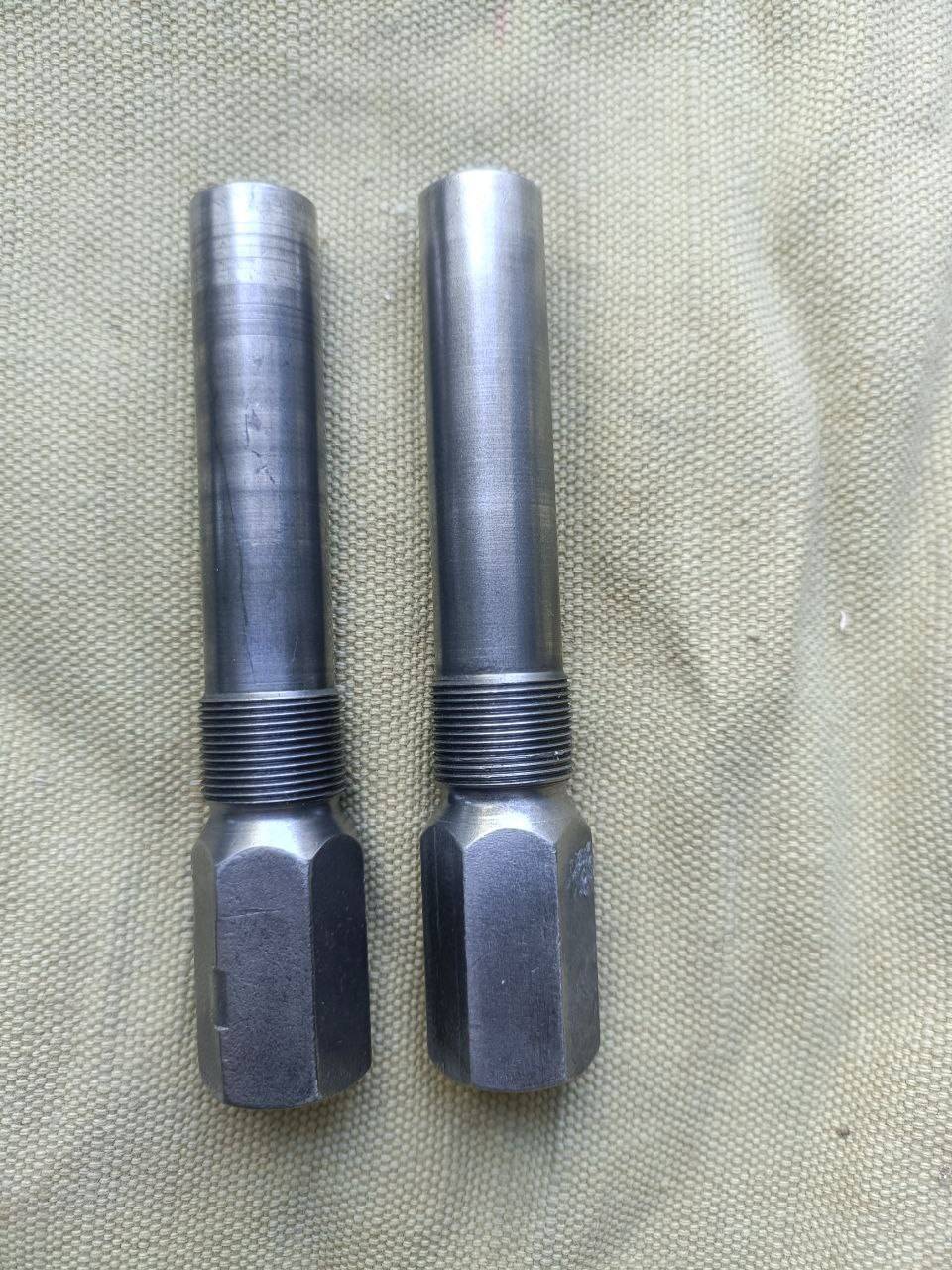

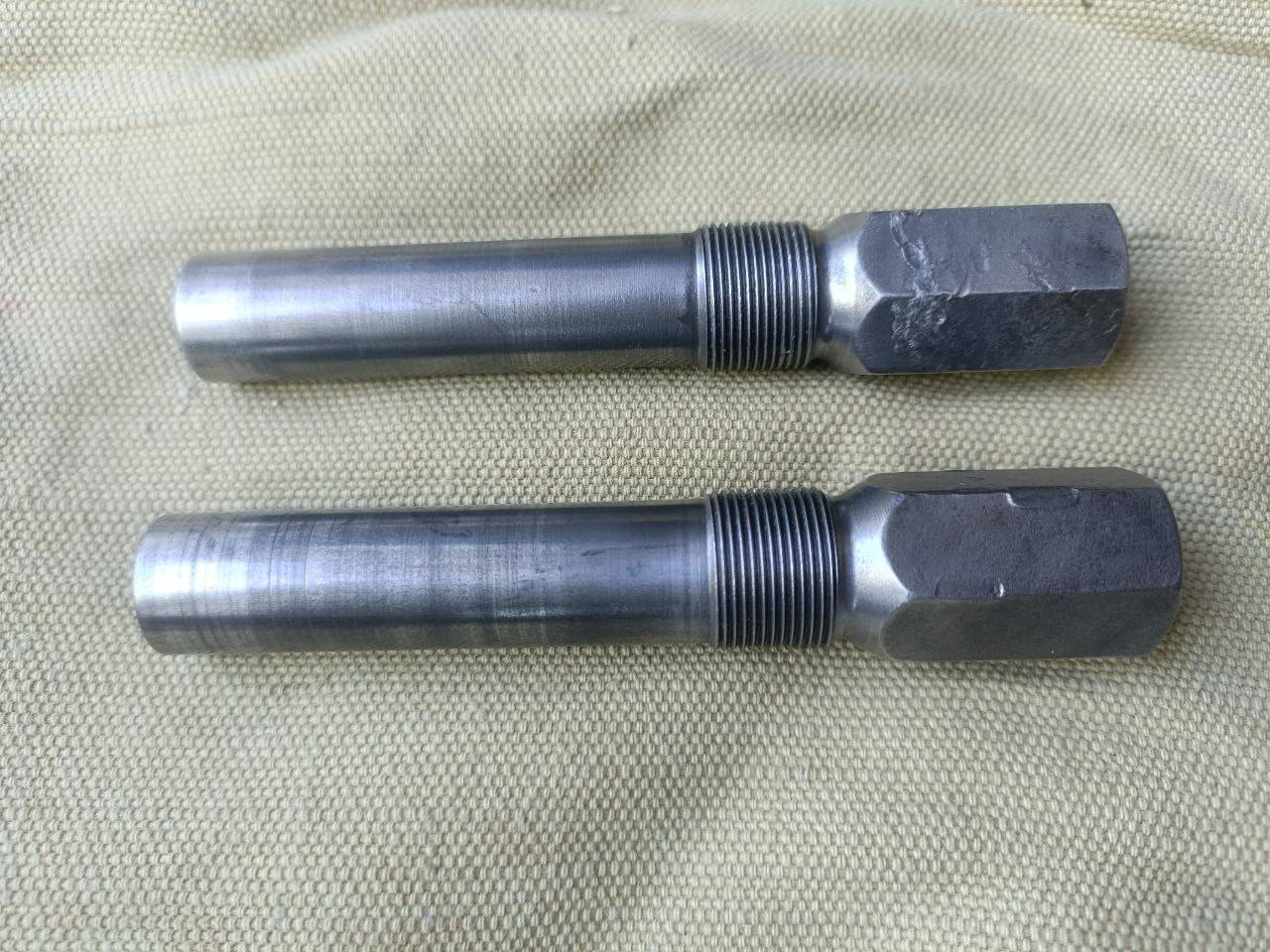

2А70 ось направляющей

2А70 ось направляющей

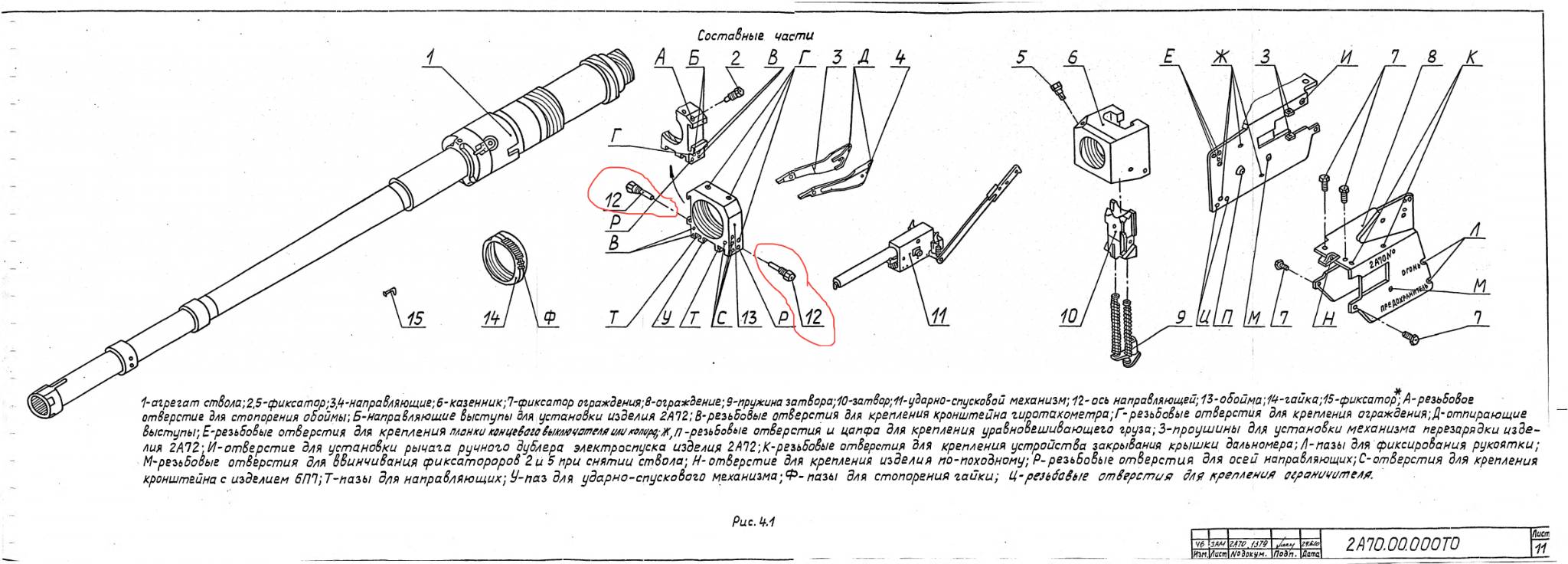

Обойма (рис.7) служит для крепления составных частей изделия 2А70. Рис.7. Обойма: 2 – фиксатор; 12 – ось направляющей; 13 – обойма; А – резьбовое отверстие для стопорения обоймы; Б – направляющие выступы для установки изделия 2А72; В - резьбовые отверстия для крепления гиротахометра; Г - резьбовые отверстия для крепления ограждения; Р – резьбовые отверстия для осей направляющих; С – отверстия для крепления кронштейна с изделием 6П7; Т – пазы для направляющих; У – паз для ударно - спускового механизма Внутри обойма имеет резьбу для навинчивания на кожух. Сверху и на боковых поверхностях имеются четыре резьбовых отверстия Г для фиксаторов ограждения 4 (рис.2). Справа и слева имеются два резьбовых отверстия для осей 12 направляющих. Кроме того, справа имеются направляющие выступыБдля установкиизделия 2А72 ирезьбовое отверстиеАдляфиксатора 2. Справа и спереди расположены резьбовые отверстия В для крепления кронштейна гиротахометра стабилизатора вооружения БМП. Слева и спереди имеются отверстия С для крепления кронштейна изделия 6П7 (7,62-мм пулемета). Снизу обойма имеет: два паза Т для направляющих 7 (рис.2), паз У для размещения ударно-спускового механизма 6 (рис.2). Ограждение 4 (рис.2) представляет собой П-образную сварную конструкцию, которая закрывает зону перемещения подвижных частей орудия. Ограждение (рис.8) крепится к обойме (рис.7) при помощи четырех фиксаторов 7, ввинчиваемых в отверстие Г на обойме.
Стан по фото

стан по фото
